| Tipo di prodotto | Stufa a legna con focolare ad accumulo |
| Marca | HASE |
| Modello | VALENCIA |
| Potenza termica nominale | 8 kW |
| Rendimento energetico | 81% |
| Combustibile | Pezzi di legna (lunghezza max 33 cm per 8 kW, 25 cm per 4 kW) |
| Quantità massima di combustibile | 2,5 kg per carica |
| Dimensioni (A × L × P) | 200,5 cm (variabile) × 86 cm × 53 cm |
| Peso (secondo rivestimento) | 343 kg (ceramica), 386 kg (pietra ollare), 365 kg (arenaria) + 25 kg (elemento di montaggio) |
| Diametro del condotto fumario | 15 cm |
| Diametro dell'entrata d'aria | 10 cm |
| Temperatura dei gas di combustione | 300 °C alla tubazione |
| Portata massica dei gas | 8 g/s |
| Pressione minima di scarico | 13 Pa |
| Contenuto di CO (al 13% O2) | 996 mg/m³ |
| Particelle fini | 29 mg/m³ |
| Apertura del focolare | 1764 cm² |
| Distanze di sicurezza (davanti) | 120 cm davanti alla stufa |
| Distanze di sicurezza (lati) | 30 cm per lato |
| Distanze di sicurezza (retro e soffitto) | 1 cm sul retro, 2 cm sul soffitto (5 cm in Svizzera) |
| Norma | EN 13240:2001 + A2:2004 |
| Manutenzione | Svuotare il cassetto cenere dopo raffreddamento, pulire le superfici con un aspirapolvere |
| Prima messa in servizio | Tempo di riscaldamento iniziale di 4-5 ore, areare l'ambiente |
Domande frequenti - VALENCIA HASE
Domande degli utenti su VALENCIA HASE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Stufa a legna in formato PDF gratuitamente! Trova il tuo manuale VALENCIA - HASE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VALENCIA del marchio HASE.

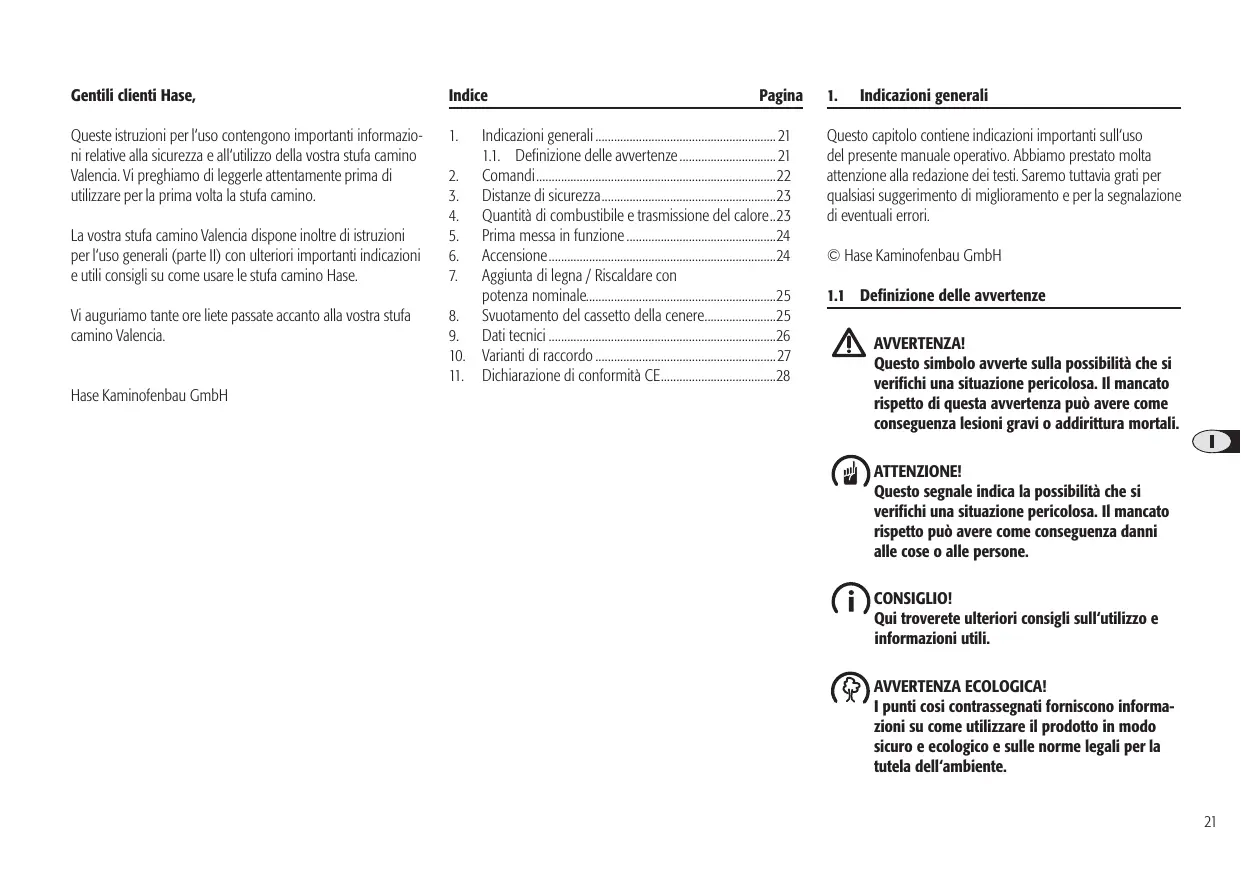

MANUALE UTENTE VALENCIA HASE
Queste istruzioni per l'uso contengono importanti informazioni relative alla sicurezza e all'utilizzo della vostra stufa camino Valencia. Vi preghiamo di leggerle attentamente prima diutilizzare per la prima volta la stufa camino.
La vostra stufa camino Valencia dispone inolte di istruzioni per l'uso generali (parte II) con ulteriori importanti significazioni e utili consigli su come usare le stufa camino Hase.
Vi auguriamo tante ore liete passate accanto alla vostra stufa camino Valencia.
- Indicazioni generali 21

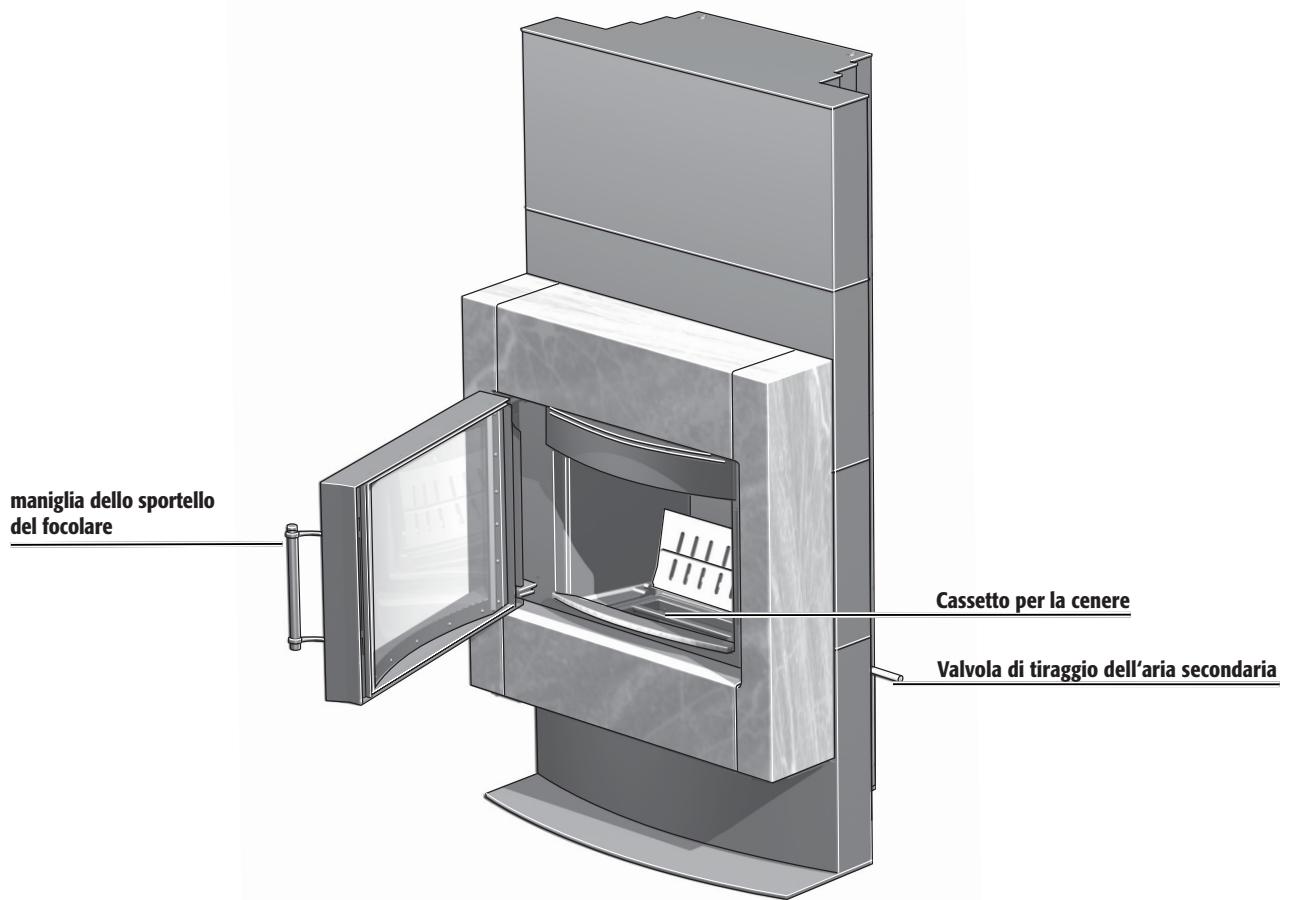

1.1. Definizione delle avvertenze 21 - Comandi 22
- Distanze di sicurezza 23
- Quantità di combustibile e trasmissione del calore..23
- Prima messa in funzione 24
- Accensione 24
- Aggiunta di legna / Riscaldare con potenza nominale. 25
- Svuotamento del cassetto dellacene... 25
- Dati tecnici 26

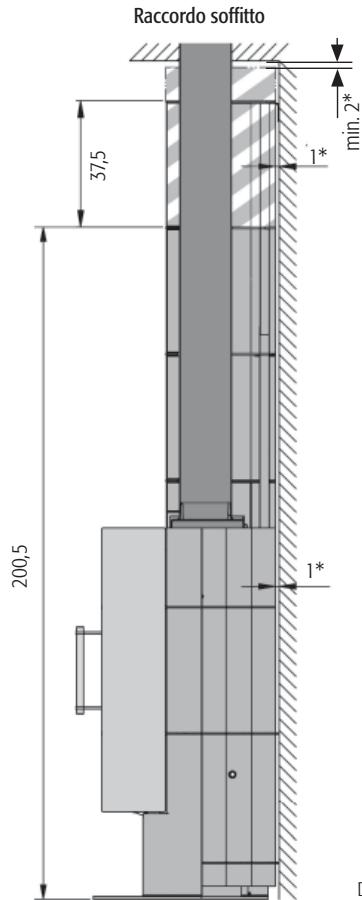

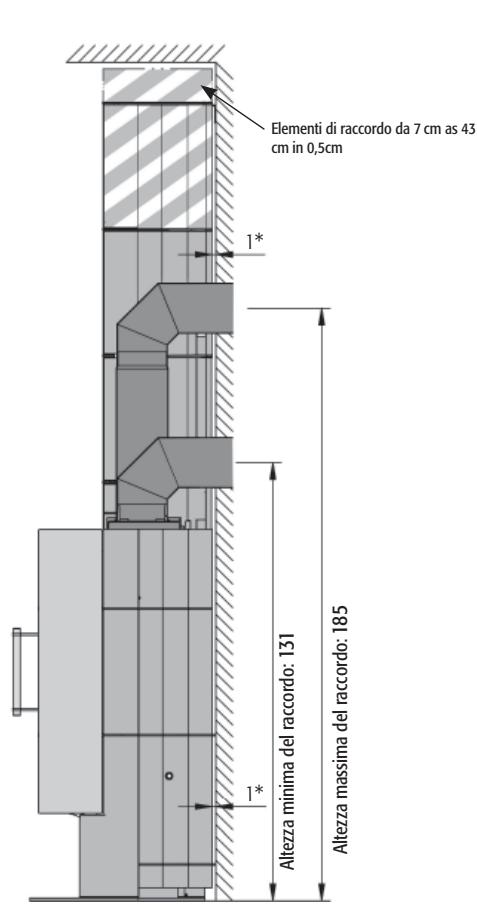

- Varianti di raccordo 27
- Dichiarazione di conformità CE. 28
1. Indicazioni generali
Questo capitolo contieneindicazioni importanti sull'uso del presente manuale operativo. Abbiamo prestato molto attenzione alla redazione dei testi. Saremo tuttavia grati per qualsiasi sugerimento di miglioramento e per la segnalazione di eventuali erre.
1.1 Definizione delle avventenze
AVVERTENZA!
Questo symbolo avverte sulla possibilità che si verificchi una situazione pericolosa. Il mancato rispetto di但这a avvertenza cui ave come conseguenza lesioni gravi o addirittura mortali.
ATTENZIONE!
Questo segnale indica la possibilità che si verificchi una situazione pericolosa. Il mancato rispetto più ave come conseguenza danni alle cose o alle persone.
CONSIGLIO!
Qui troverete ulteriori consigli sull'utilizzo e informazioni utili.
AVVERTENZA ECOLOGICA!
I punti casi contrassegnati forniscono informazioni su come utilizzare il prodotto in modo sicuro e ecologico e sulle norme legali per la tutela dell'ambiente.
3. Distanze di sicurezza

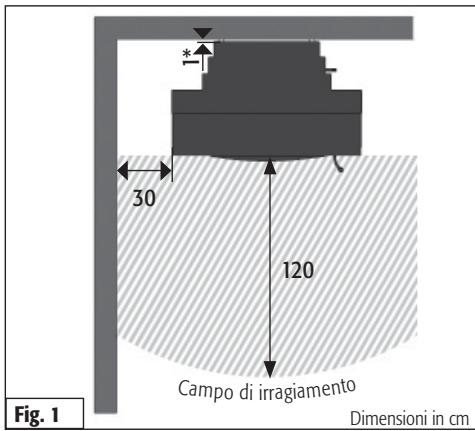

La distanza da mantenere dio tla stufa è di 1 cm, dal soffitto della stanza è di 2 cm (* in Svizzera di 5 cm, Fig. 1).
Per i materiali lavoramente infiammabili (es. mobili, rivestimenti in legno o plastica, tende ecc.) devono essere mantenute le seguenti distanze di sicurezza:
Nella zona d'irraggiamo: del vetro (Fig. 1):
Bisogna lasciare 120~cm avanti e 30~cm accanto alla stufa.
Nella zona del collegamento tubo di uscita fumi (alla parete e rispettivamente al soffitto): un raggio di 20~cm dal tubo del gas scarico.
AVVERTENZA!
Se i materiali del pavimento sono infiammabili (ad es. parquet in legno naturale o in laminato, moquette), la legge prescire l'utilizzo di una piastra di base in un materiale non infiammabile (ad es. piastrelle, vetro di sicurezza, ardesia, lamiera in acciaio).

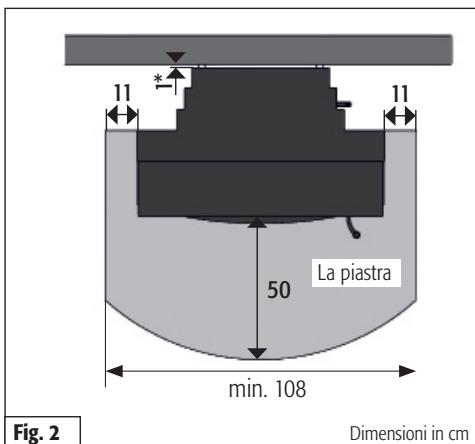

La piatra dovrè essere più ampia della base del camino di almeno 50 cm sul lato anteriore e di almeno 11 cm lateralemente (fig. 2).
4. Quantità di combustibile e trasmissione del calore
La potenza termica prodotta dipende dalla quantità di combustibile inserta nella stufa camino. Fare attenzione quando si aggiunge legna di non riempire mai la stufa camino con più di 2,5kg di combustibile. Se si inserisce una quantità magiore di legna, esiste il pericolo di un surriscaldamento. Ciò potrebbe provocare danni alla stufa camino oanche l'incendio del camino.
CONSIGLIO!
Se si inseriscono cepi di legno da 1,9kg con una lunghezza massima di 33~cm , si ottiene una potenza termica di circa 8kW per una durata della combustione di circa 45 minuti.
CONSIGLIO!
Se si inseriscono cepi di legno da 0,7kg con una lunghezza massima di 25~cm , si ottiene una potenza termica di circa 4kW per una durata della combustione di circa 35 minuti.
Valencia é un focolare a fuoco intermittente. Inserire sempre solo uno strato di combustibile.
5. Prima messa in funzione
CONSIGLIO!
Durante il trasporto al luogo di destinazione è possibile che si formi della condensa all'interno della stufa camino. Essa potrebbe causare una fuoriuscita di acqua dai canali da fumo della stufa camino. Ascugare immediatamente i punti umidi.
La parte esterna della stufa camino viene sottomposta a sabbificatura prima di effettuare la verniciatura. Nonostante i nostri accurati controli potrebbero rimonere residui all'interno della stufa camino che durante il montaggio potrebbero staccarsi e cader fuori.
CONSIGLIO!
Per evitare il verificarsi di danni, rimuovere immediatamente questi granuli di acciaio usingo un aspirapolvere.
Quando si mette per la prima volta in funzione la stufacamino, il calore prodotto causa la dispersione nell'ambiente dei componenti volatili presenti nel rivestimento della stufacamino, nelle guarnizioni e nei lubricanti con produzione di fumo e di odori.
Con un'elevata temperatura di combustione quello fenomeno - che si verifica solo dopo la prima messa in funzione - avrà una durata di circa 4 - 5 ore. Per raggiungere esta temperaturea elevata, augmentare di circa il 25% la quantità di combustibile consigliata al capitolo 7, "Aggiunta di legna / Riscaldare con potenza nominale".
ATTENZIONE!
Per evitare danni alla salute, fermarsi solo lo stretto necessario nei locali interessati da questo fenomeno. Effettuare una Buona ventilazione dei locali agli inppendo le finestre e le porte esterne.Per rinnovare l'aria più rapidamente si potrutilizzare un ventilatore.
Se durante la prima accensione la temperatura massima non sare stata raggiunta, potrebbe verificarsi una nuova formazione di odori di breve durata durante l'accensione successiva.
6. Accensione
Durante la fase di accensione possono verificarsi valori di emissione più elevati. è pertanto opportuno ridurre al minimo但这a fase.
Le posizioni della valvola descripte nella tabella n. 1 (si veda la figura sulla destra) sono state determinate nel corso dei collaudi effettuati e sono da considerarsi solo una raccomandazione. Adeguare le posizioni della valvola della stufa camino Valencia alle condizioni cValenciatiche e al tiraggio del comignolo, in base alla situazione specifica.
CONSIGLIO!
La stufa camino Valencia deve essere tenuta chiusa durante il funzionamento. Apire lo sportello del focolare solo peraggiungere altra legna.
AVVERTENZA!
Non utilizzare mai per l'accensione alcool, benzina o altri combustibili liquidi.
Accensione
Tab. 1
| Metodo | Posizione dei comandi |
| Apire completingamente l'aria secondaria. | Estrarre completeness la valvola dell'aria secondaria. |
| Accumulare lacene residua e gli eventuali resti di legna bruciata nel centro del focolare. | |
| Mettere nel centro del focolare 2-3 piccoli ceppi. Su di essere posizionare gli ascendifuoco e circa 0,5 kg di trucoli di legna. | Apire lo sportello del focolare. |
| Accendere gli ascendifuoco. | Posizione lo sportello del focolare nella posizione di accensione. (lasciare socchiuso) Dopo circa 5 minuti chiudere completeness lo sportello del focolare. |
7. Aggiunta di legna / Riscaldare con potenza nominale
Aggiungere l'altra legna appena le fiamme della legna già consumata si sono spente.
Aggiunta di legna / Riscaldare con potenza nominale
Tab. 2
| Metodo | Posizione dei comandi |
| Regolazione dell'aria secondaria. | Posizionare la valvola dell'aria secondaria tra le lineette 3-4. |
| Mettere due ceppi di legno del peso complessivo di circa 1,9 kg con il dato fron-tale voltato verso la parte anteriore. Aggiungere solo uno strato di combustibile. | Aprire lo sportello del focolare. |
| Chiudere lo sportello del focolare. |
8. Svuotamento del cassetto dellacene
Smaltire lacene per motivi di sicurezza solo quando si è raffreddata. Quando si preleva lacene, il coperchio deve trovarsi tutto il cassetto dellacene.

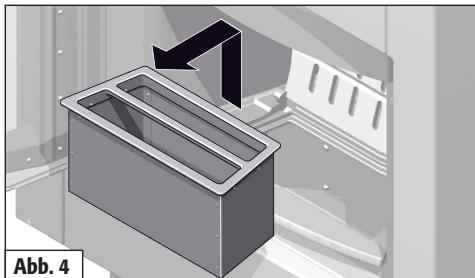

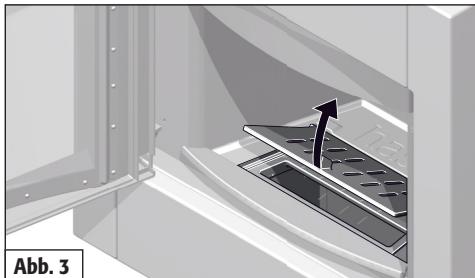

Alzare la graticola e spinnerla versus Nietro (Fig. 3). Successivement si cui prendere il contentatore cener (Fig. 4).
9. Dati tecnici
Stufa-camino Valencia, DIN-EN 13240 : 2001 + A2 2004 e Art. 15 a B-VG (Austria),\ può essere utilizzata solo con zona fuoco chiusa, con la possibilità di collegare più stufe a un camino. N. VKF: 19137;Numero verbale di collaudo (A): FSPS-Wa 1853 -A
Quanto alle dimensioni del camino, in conformità alla norma EN 13384-1 / 2 sono validi i dati seguenti:
La potenza calorifica nominale di 8 kW indica sulla targhetta dell'apparecchio è sufficiente secondo l'isolamento della casa per 30 - 115 m² (senza garanzia)
| Misure: | Althezza | Larghezza | Profondità | |||
| Stufa | 200,5 cm - variabel | 86 cm | 53 cm | |||
| Zona fuoco | 35 cm | 40 cm | 29 cm | |||
| Maiolica | Pietra allare | Arenaria | Elementi per il montaggio | |||
| Peso: | 343 kg | 386 kg | 365 kg | 25 kg | ||
| Apertura zona fuoco: | 1764 | cm2 | ||||
| Diametro del canale da fumo: | 15 | cm | ||||
| Diametro tuboistema di ventilazione Hase* | 10 | cm | ||||
*Per un'alimentazione di aria separata in case a basso consumo energetico ed in presenza di insufficiente aria di combustione in aree di esposizione

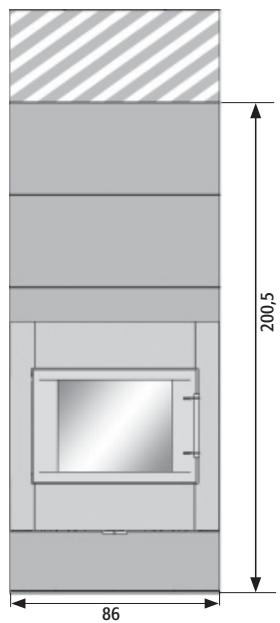

Vista frontale
Vista dall'alto

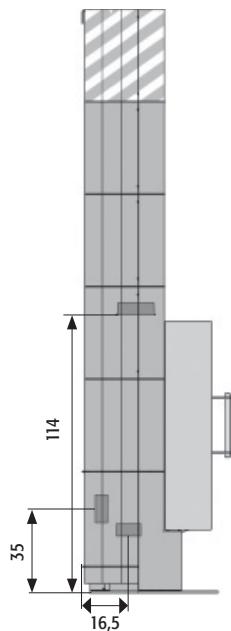

Vista laterale
(^* in Svizzera 5cm)
Dimensioni in cm
11. Dichiarazione di conformità CE
L'originale della dichiarazione di conformità e i relativi documenti sono depositati presso il produttore.
Con la presente, il costruttore: Hase Kaminofenbau GmbH
dichiera che l'apparecchio di riscaldamento indipendente a combustibili
solidi, recante la denominazione commerciale:
Valencia
è conforme alle disposizioni previste alla:
Direttiva Europea 89/106/CEE per i prodotti da costruzione nonché al Mandato M129
e che e conforme alla seguente norma armonizzata:
EN 13240:2001+EN 13240:2001/A2:2004
Il seguente organismo di controllo notificato ha verificato che l'apparecchio di riscaldamento indipendente a combustibili solidi è conforme ai requisiti previsti dalla norma:
RWE Power AG
Le nome di sicurezza delle istruzioni per l'uso e il montaggio
allegate al prodotto devono essere rispetto.
