AKABA - Houtkachel HASE - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis AKABA HASE in PDF-formaat.
| Producttype | Houtkachel |
| Merk | HASE |
| Model | AKABA |
| Afmetingen (H x B x D) | 111,5 cm x 41 cm x 41 cm |
| Gewicht | 118 kg |
| Nominaal vermogen | 4 kW |
| Aanbevolen brandstof | Natuurlijke houtblokken (vocht < 20%) |
| Energierendement | 82% |
| CO-gehalte (bij 13% O₂) | 1221 mg/m³ |
| Fijnstof | 34 mg/m³ |
| Rookgastemperatuur bij de aansluiting | 350 °C |
| Rookgas massadebiet | 4 g/s |
| Minimale trek | 10 Pa (Akaba Standaard) / 12 Pa (aanbevolen) |
| Diameter rookgasafvoer | 120 - 150 mm (aanbevolen 150 mm) |
| Diameter Hase luchttoevoersysteem | 100 mm (voor versie onafhankelijk van de ruimtelucht) |
| Luchttoevoer | Primaire lucht (onder) en secundaire lucht (boven), handmatig instelbaar |
| Veiligheidsafstand (voor) | 80 cm tot brandbare materialen |
| Veiligheidsafstand (zijkanten/achter) | 20 cm |
| Vloerbescherming | Verplicht bij brandbare vloer (tegels, leisteen, enz.) |
| Reiniging van de stalen behuizing | Licht vochtige doek (zuurvrij) |
| Reiniging van het glas | Koude as en krantenpapier |
| Onderhoud van de rookkanalen | Jaarlijks, na het stookseizoen |
| Onderdelen | Alleen originele Hase onderdelen (pakkingen, thermische stenen, verf) |
| Certificeringen | DIN EN 13240, Art. 15a B-VG (Oostenrijk), VKF nr.15107 |
Veelgestelde vragen - AKABA HASE
Gebruikersvragen over AKABA HASE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Houtkachel in PDF-formaat gratis! Vind uw handleiding AKABA - HASE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AKABA van het merk HASE.

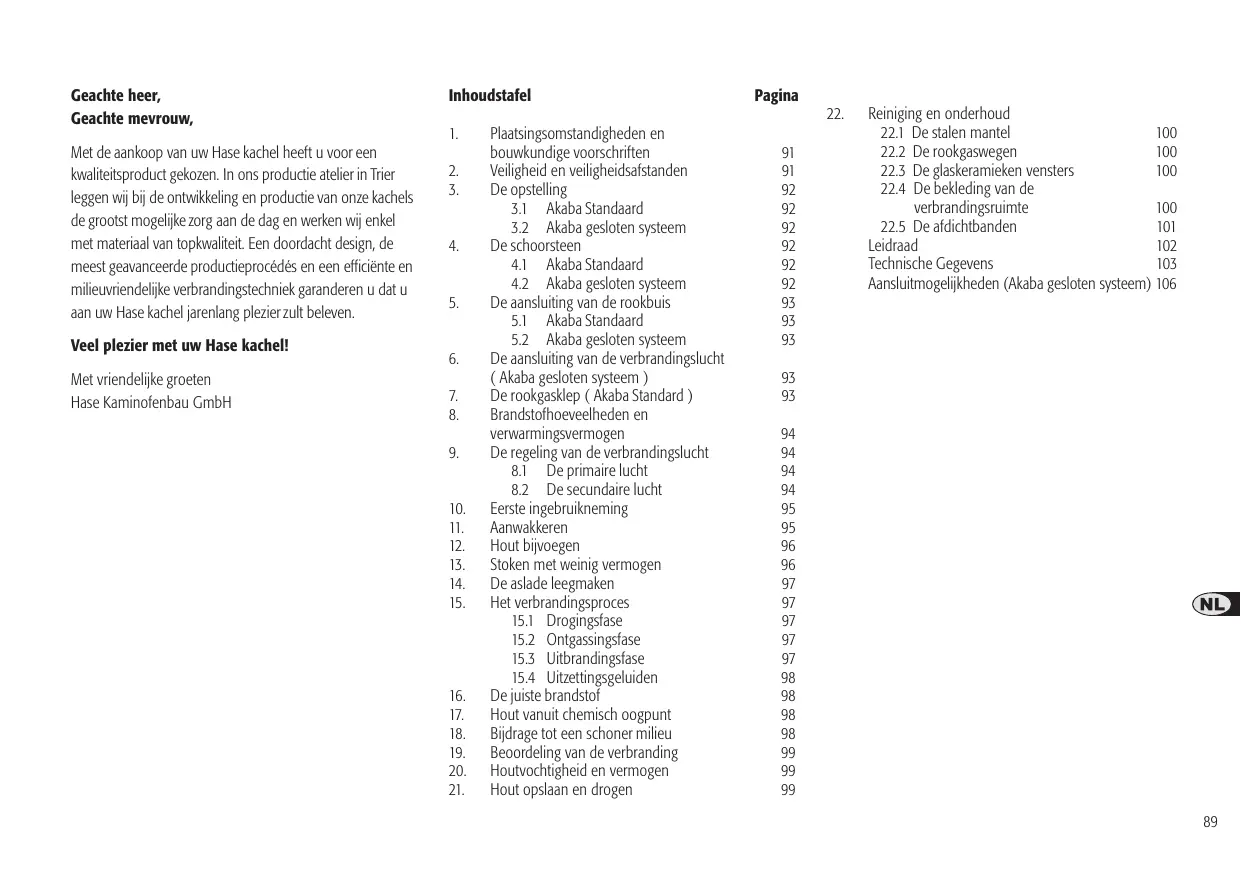

GEBRUIKSAANWIJZING AKABA HASE
Met de aankoop van uw Hase kachel heeft u voor een kwaliteit'sproduct gekozen. In ons productie atelier in Trier leggen wij bij de ontwikkeling en productie van once kachels de grootst möglichke zorg aan de dag en werken wij enkel met materiaal van topkwaliteit. Een doordacht design, de meest geavanceerde productieprocedés en een efficiente en milieuvriendelijk verbrandingstechniek garanderen u dat u aan uw Hase kachel jarenlang plezier zult beleven.
Veel plezier met uw Hase kachel!
Met friendelijke groeten
- Plaatsingsomstandigeden en bouwkundige voorschriften 91
- Veiligheid en veiligheidsafstanden 91
- De opstelling 92
3.1 Akaba Standaard 92
3.2 Akaba gesloten system 92 - De schoorsteen 92
4.1 Akaba Standaard 92
4.2 Akaba gesloten system 92 - De aansluiting van de rookbuis 93
5.1 Akaba Standaard 93
5.2 Akaba gesloten system 93 - De aansluting van de verbrandingslucht ( Akaba gesloten systeem ) 93
- De rookgasklep ( Akaba Standard ) 93
- Brandstofhoeveelheden en verwarmingsvermögen 94
- De regeling van de verbrandingslucht 94
8.1 De primaire lucht 94
8.2 De secundaire lucht 94 - Eerste ingebruikneming 95
- Aanwakkeren 95
- Hout bijvoegen 96
- Stoken met weinig vermogen 96
- Deasladeleegmaken 97
- Het verbrandingsproces 97
15.1 Drogingsfase 97
15.2 Ontgassingsfase 97
15.3 Uitbrandingsfase 97
15.4 Uitzettingsgeluiden 98 - De juiste brandstof 98
- Hout vanuit chemisch oogpunt 98
- Bijdrage tot een schoner milieu 98
- Beoordeling van de verbranding 99
- Houtvochtigheid en vermogen 99
- Hout opslaen endrogen 99
Pagina
- Reiniging en onderhoud
22.1 De stalen mantel 100
22.2 De rookgaswegen 100
22.3 De glaskeramieken vensters 100
22.4 De bekleding van de verbrandingsruimte 100
22.5 De afdichtbanden 101
Leidraad 102

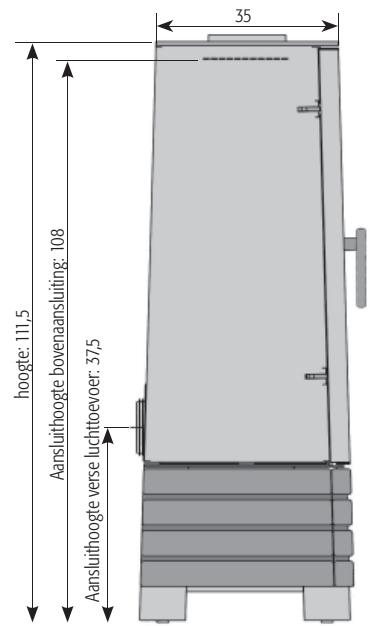

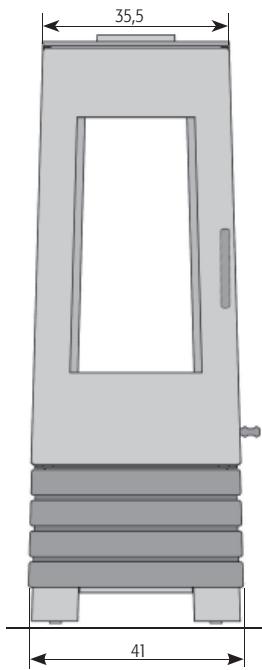

Technische Gegevens 103
Aansluitmogelijkheden (Akaba gesloten systeme) 106

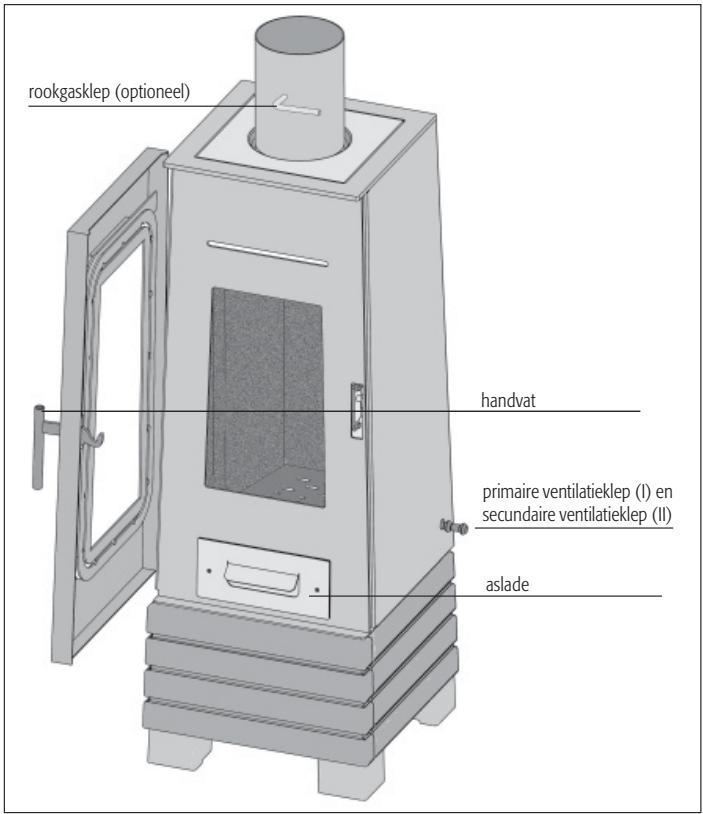

Akaba Standaard

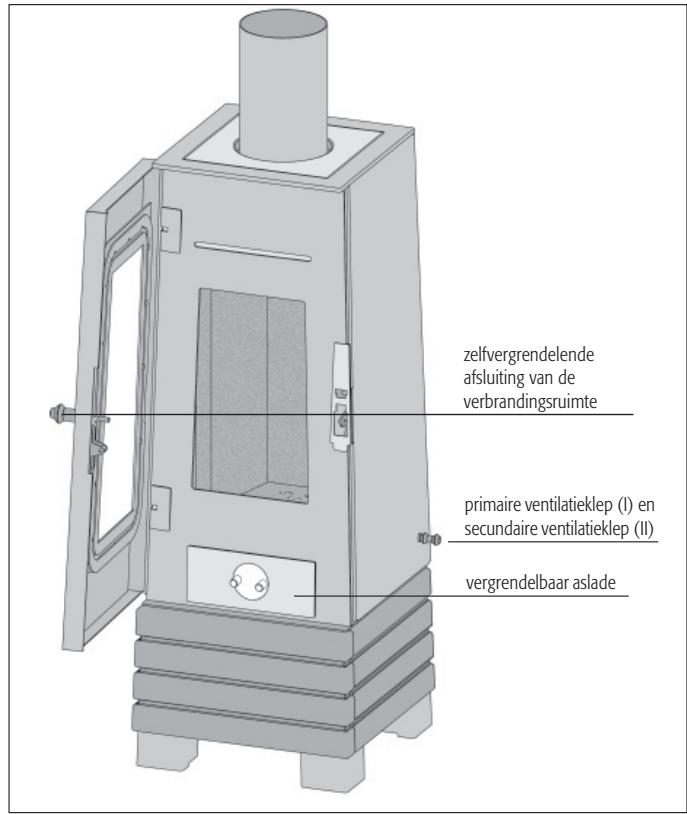

Akaba gesloten system
Figur. 1 bedieningselementen
1. Plaatsingsomstandigheden en bouwkundige voorschriften
De haardkachel moet worden geinstalleer volgens de instructies in de handleiding en rekening houdend met de nationale en Europese normen en tevens met de geldende plaatselijke voorschriften.
In Duitsland moet de kachel voor ingebruinkeming worden geregisteerd bij deplaatselijke schoorsteenvegerdienst.
2. Veiligheid en veiligheidsafstanden
Voor en naast de kachel mogen zich in het stralingsgebied van het venster van de verbrandingsruimte binnen 80~cm geen brandbare of warmtegevoelige materialen bevinden (zoals bijvoorbeeld meubelen, houten of kunststoffen bekledingen, gordijnen, enz.). Buiten het stralingsgebied aan de zijkanten enchter de kachel要去 voor brandbare materialien eeneilige safstand van 20~cm gespecteerd worden (zie figuur 3).
Zonder toezicht mogen zich geen kinderen in de omgeving van een brandende kachel bevinden.

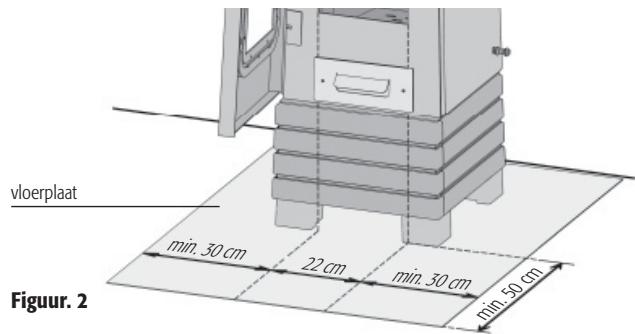

Wonneer de vloerbekleding uit brandbare materialien bestaat (zoals hout, laminaat of tapijt), verplicht de brandreglementering u om een onbrandbare vloerplaat te leggen (uit tegels, veilgehidsglas, leisteen of staal).
Gebruik voor het aansteken nooit alcohol, benzine of andere brandbare vloeistoffen. Het buitenste van de haardkachel worden zeer heet wanner hij brandt. Men kan zich dan ook overal aan de kachel verbranden. Om Niet dat risico te lopen, legt u best een handschoen bij de kachel.
Bij een schoorsteenbrand moet u:
- via het noodnummer de brandweer alarmeren;
- uw schoorsteenveger op de hoogte brengen;
- in geen geval blussen met water;
- brandbare voorwerpen van de schoorsteen nemen;
- wachten op de brandweer en op de schoorsteenveger.
Aan de haardkachel mogen geen veranderingen worden aangebracht. Er mogen enkel originele onderdelen van Hase Kaminofenbau GmbH worden gemonteerd.
Bij het gebruik van een vloerplaat要去en de vermelde veiligheidsafstanden gespecteerd worden.

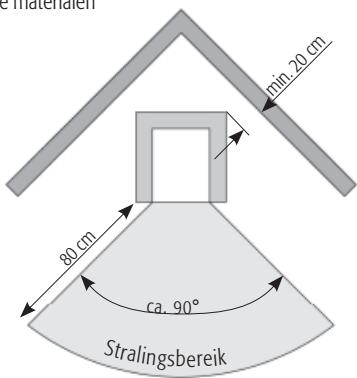

Afstanden met warmtegevoelige en brandbare materialen
Figuur. 3
Lay-out voor de Plaats van de Muur
Lay-out voor de Plaats van de Hoek
3. De opstelling
3.1 Akaba Standard
Controleer of het vlaak waarop de kachel staat opgesteld, het toestel ook kan dragen. Eventueel kan de draagkracht worden verhoogd door gebruik te makeen van een bodemplaat om het gewicht te verdelen.
Controleer of de ruimte waar u de Akaba Standaard wilt opstellen, voldoende verse lucht krijgt. Wanner ramen en deuren goed dicht zich, bestaat het gevaar dat de toevoer met voldoende verse lucht Niet gewaarborgd is. De trek van de kachel en van de schoorsteen kan daardoor verminderen. Indien er bijkomende inlaatopeningen voor de verbrandingslucht nodig zich,ogens die nicht worden afgesloten.
Wonneer de haardkachel en een afzuiqkap geleijktijdig werken, kan er een onderduk ontstaan in de kamer waar de kachel staat opgesteld. Dat kan problemen tot gevolg hebben, b.v. ontsappen van rookgassen uit de haardkachel.
Om ervoor te zorgen dat er geen lucht worden ontrokken aan deplaats waar de kachel staat opgesteld, geziven wij de raad om afzuigkappen die de lucht maar buiten leiden, te vergrendelen met een venstercontactschakelaar.
3.2 Akaba gesloten system
De deur van de Akaba gesloten systeme is zelfvergrendelend. Om deze zelfvergrendeling correct te garanderen, moet de Akaba gesloten systeem met een waterpas perfect horizontal uitgelijnd worden. Correcties konnen aangebracht worden met de vier afstelpoten (zie de montage en onderhoudsrichtlijnen).
In de ruimte waar de Akaba gesloten system opgesteld is, moet gezorgd worden voor een voldoende
luchtverversing.
Wij bevelen aan om in ruimtes met een inhoud van meer dan 50m^3 de luchthoeveelheid elk eer anderhalb veker te vernieuwen. Voorkleiner kamers要去.Deze slelheid verhoogd worden. De onderdruk in de kamer mag Niet groter worden
dan 8 pascal (de verluchting worden aangegeven in de eenheid pascal). Wij bevelen aan om de verluchtingsapparatuur in te stellen op een maximale onderduk van 4 pascal.
Om geen lucht weg te zuigenuit de kamer waar de kachel opgesteld staat, bevelen wij u aan om eventuele dampkappen te latentwerken met circulerende lucht of om dampkappen die de lucht maar buiten afvoeren, te vergrendelen met een atmoseferische beveiliging.
4. De schoorsteen
4.1 Akaba Standaard
De Akaba Standaard moet worden aangesloten op een waarvoort geschikte schoorsteen met een efectieve schoorsteenhoogte van ten minste 4,50m . Hij kan ook werkken met een schoorsteen waarop nog andere kachels zijn aangesloten. De diameter van de schoorsteen要去 overeenstemmen met de diameter van de rookbuis. Indien de effectieve schoorsteenhoogte Niet volstaat en/of de diameter van de schoorsteen te groot of teklein is, kan hetijken dat er te weinig trek is.
De trek (schoorsteentrek) die de Akaba Standaard nodig hebft, bedraagt 12 Pa. Bij meer trek stijgen de emissies van de stockruimte, die wordt sterk belast en kan beschadigd raken. De maximaal toegestane trek voor de Akaba Standaard bedraagt 35 Pa.
Om de trek te beperken, kan men gebruik maken van een smoorklep of een trekbegrenzer.
4.2 Akaba gesloten system
De Akaba gesloten systeme heeft zijn eigen geschikte schoorsteen nodig.
De trek van de schoorsteen kan bemoeilukt worden door een te grote of tekleine doorsnede van de schoorsteen of door een te kleine „werkzame hoogte" (minder dan 4,5 meter). De werkzame hoogte is de afstand:tussen de plaatswaar de verbrandingsgassen in de schoorsteen geeid worden en de bovenkant van de schoorsteenkop. Na een roetbrand in de schoorsteen要去 gecontroleerd worden of het rookgaskanaal nog luchtdicht is. Wij bevelen de aansluiting aan op een meerwandige schoorsteen met een
doorsnede van maximaal 160 mm en een werkzame hoogte van minstens 4,5 meter.
Wonneer u deze parameters Niet kurz naleven, bevelen wij aan dat u de geschiktheid van uw schoorsteen LAST controlleren en berekenen.
5. De aansluiting van de rookbuis ( Akaba Standard )
5.1 Akaba Standaard
De Akaba Standaard要去 aan de schoorsteen aangesloten worden met een rookbuis waarvan de binnendiameter 120mm - 150mm bedraagt. Alle stukken buis要去 aan de diverse verbindingen precies op elkaar passen.
De buis moet aan de ingang van de schoorsteen goed afgedicht worden en mag, om de afzuiig van de rook Niet te hinderen, Niet binnendringen in het binnenste van de schoorsteen.
5.2 Akaba gesloten system
De Akaba gesloten systeem要去 aan de schoorsteen aangesloten worden met een rookbuis waarvan de binnendiameter 120mm - 150mm bedraagt. Aan het verbindingsstuk van de rookbuis要去 deze afgedicht worden met Hase-dichtingspasta.
De aansluiting van de rookbuis aan de schoorsteen moet gasdicht geschieden, en moet afgedacht worden met een geschikte afdichtband en hittebestendige silicone (zie figuur 7). Om de afzuiig van de rook Niet te hinderen, mag de rookbuis Niet binnendringen in het binnenste van de schoorsteen.
Wij bevelen aan om een rookbuisuit een enkel stuk te gebruiken. De totale lengte van de verbindingsbuisCUSsenkachelenschoorsteen magniet groterzijn dan 1,5 meter.

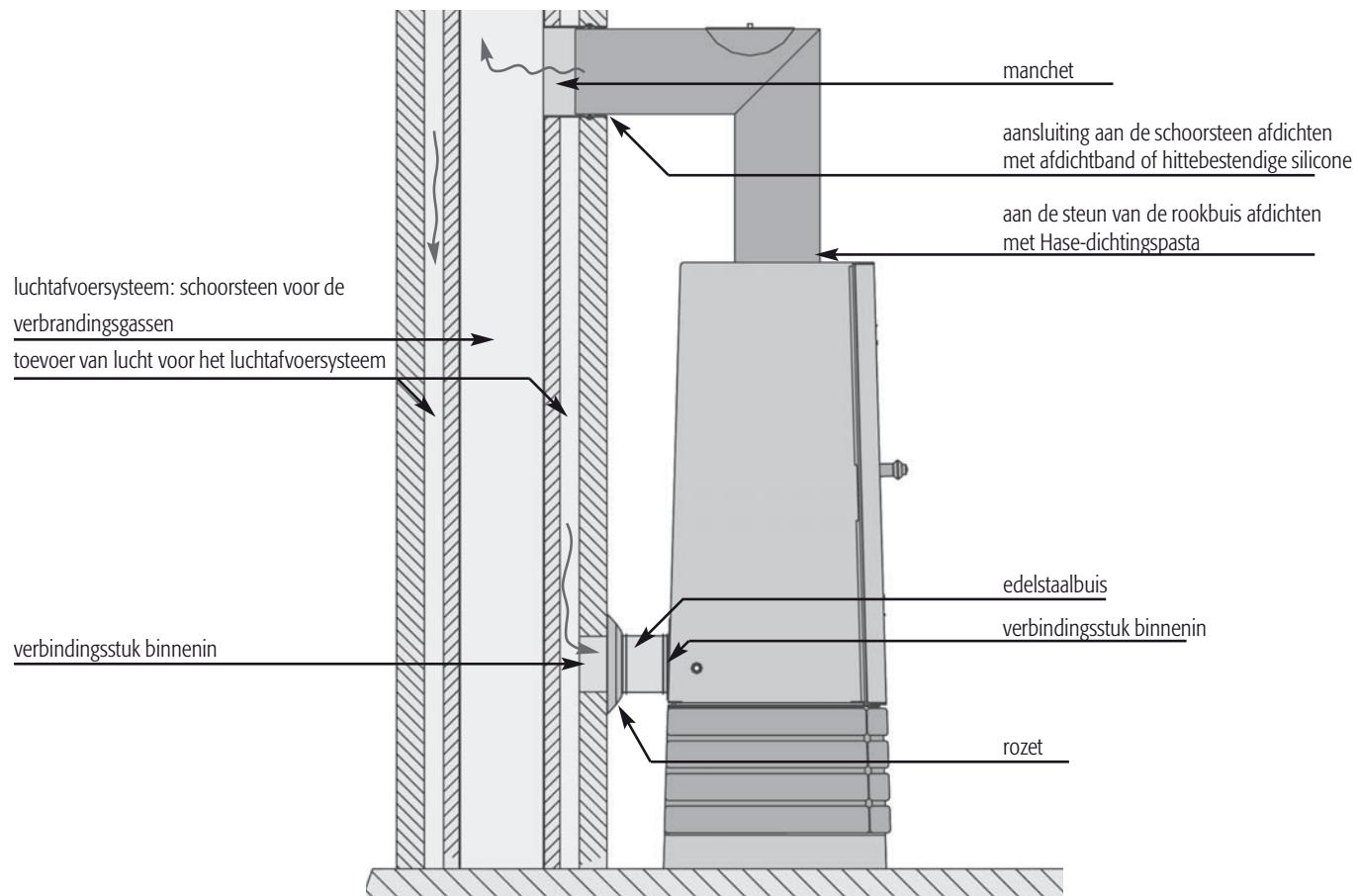

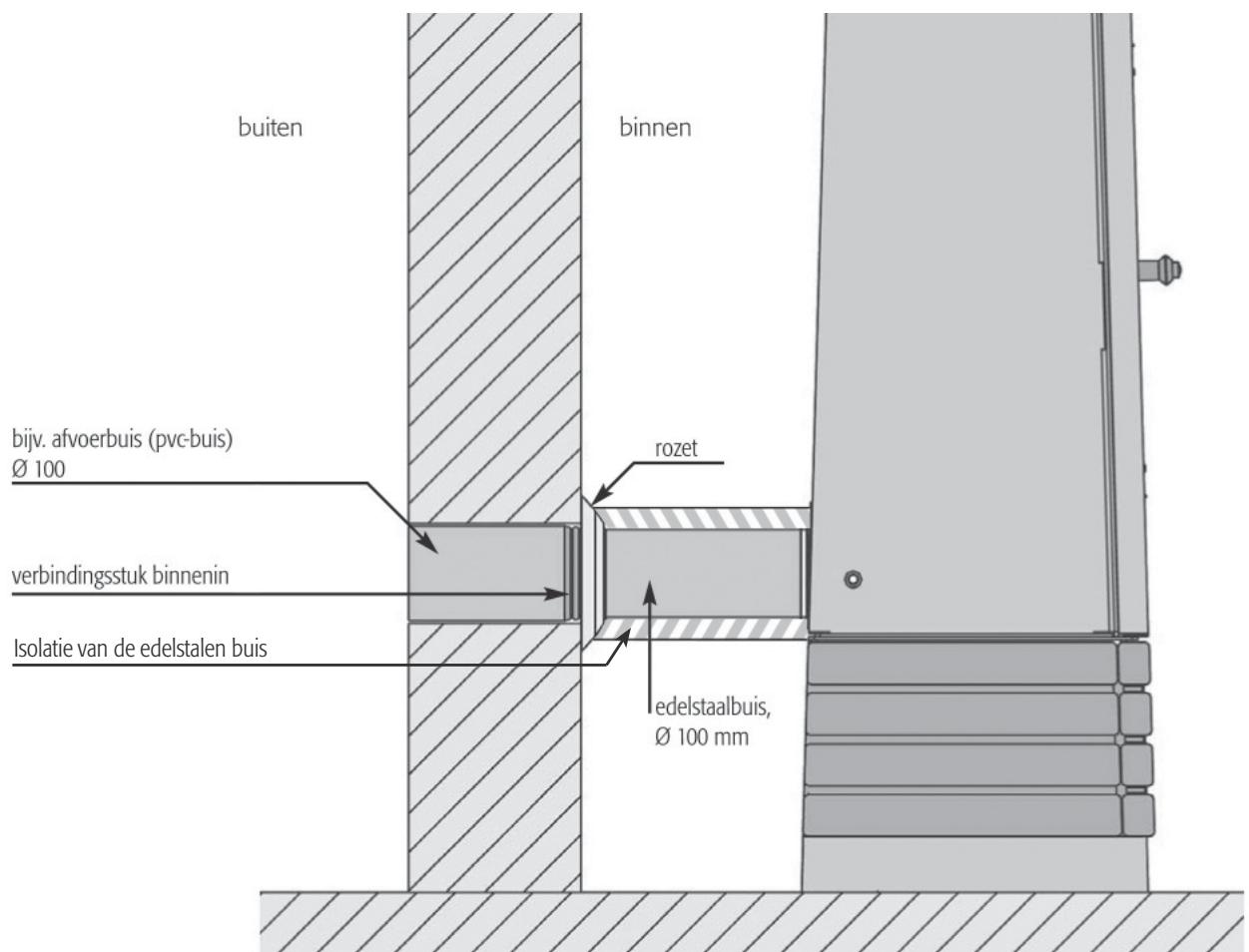

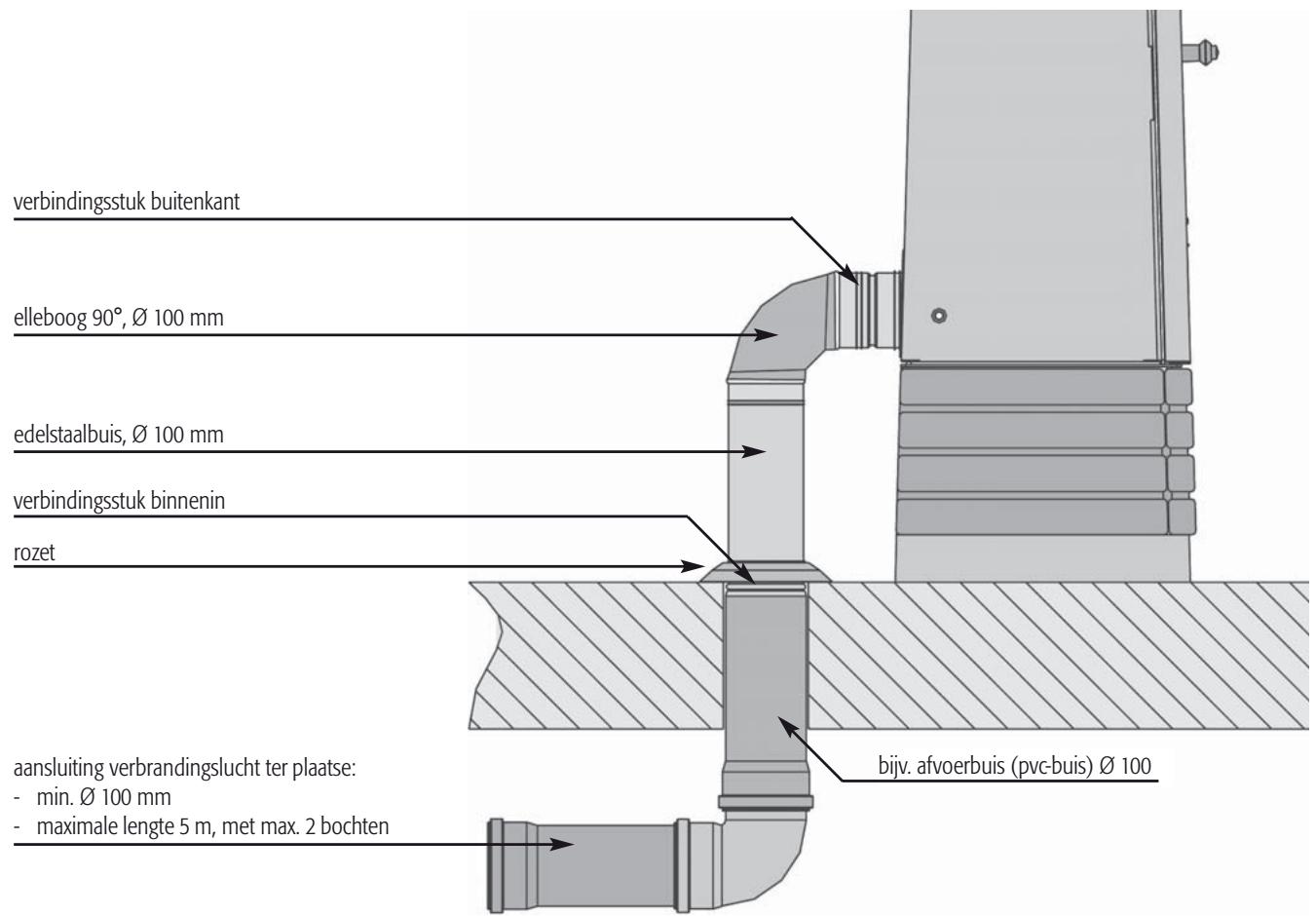

6. De aansluiting van de verbrandingslucht ( Akaba gesloten systeme )
De toevoer van de verbrandingslucht in de verbrandingsruimte geschiedt uitsluitend via een aanwezig luchtaanvoerbuis en deuisverbindingen van het Hase-luchtsystemem. Het verbinderingspijpstuk voor het Hase-verluchtingsysteme bevindt zich aan dechterzijde van de kachel. De dichteuisverbindingen wordenrechtstreeksaar buten geeid of worden aangesloten aan een geschikt luchtafvoersysteme. Een andere möglichkheid is om de luchttoevoer te voorzien vanuit een onafhankelijk met buitenlucht verzorgde kamer (bijvoorbeld een kelder). Zie figuren 7 tot 9.
De luchttoevoer ter staat meot uitgevoerd worden met gladde buizen (stalen buizen in overeenstemming met DIN 24145), afvoerleidingen in overeenstemming met DIN 19534 en EN 1451B) met een diameter van minstens 100~mm , maximaal twee bochten en een totale lenghte van neteer dan 5 meter. Wanner de lengte更是 bedraagt dan 5 meter of wanner er更是 dan twee bochten zijn,要去en berekening voorgelegd kannen worden. Voor de controle en de reiniging van de luchttoevoerleiding要去e voorzien worden met geschikte inspectieopeningen. De hele luchttoevoerleiding要去luchtdicht uitgevoerd worden.
Wij bevelu aan om hierover te spreken met uw schoorsteenveger.
Bij de toevoeropening bevelen wij u aan om een beschemingsrooster gegenkleine dieren aan te brengen met een maaswijde van 10mm
7. De rookgasklep ( Akaba Standaard )
De rookgasklep is een uitstekend regelinstrument. Zij bevindt zich in de rookbuis en dient voor de regeling van de rookgasstroom.
Zo kan zij de afbrandingsnelheid verminderen. Wanneer de greep van de rookgasklep zich in loodrechte positie ten opzichte van de rookgasbuis bevindt, worden de stroom van de luchtafvoer maximaal afgeremd. Wij geen algemeen de raad om een smoorklep te installereren om de trek te beperken.
Let alstublieft op de landenspecifieke wettelijkbebaplingen.
8. Brandstofhoeveelheden en verwarmingsvermögen
De hoeveelheid brandstof die u in de kachel legt, is bepalend voor het verwarmingsvermogen. Wanner u aanvult, bedraagt de maximale hoeveelheid brandstof 1 kg. Wanner u deze hoeveelheid overschrijdt, bestaat gevaar voor oververhitting. De kachel kan dan beschadigd raken en er kan een schoorsteenbrand ontstaan.
Met ongeveer 0,8kg brandhout met een lenghte van ongeveer 20~cm en een verbrandingstijd van ongeveer 40 minutes verwrijkt u een vermogen van ongeveer 4kW .
Met ongeveer 0,3kg brandhout met een lenghte van ongeveer 20~cm en een verbrandingstijd van ongeveer 25 minutes verwrijkt u een vermogen van ongeveer 2,5kW .
De Akaba is een kachel voor Niet-continu gebruik. Vul waar telkens maar een laag brandstof bij.
9. De regeling van de verbrandingslucht
Bij het aanwakkeren en aanvullen worden de verbrandingslucht geregeld met de primaire en secundaire luchtafsluiters.
9.1 De primaire lucht
De primaire lustcht worden langs onderen door het rooster in de verbrandingsruimte gevoerd. Tijdens het aanwakkeren worden daardoor sneller de vereiste temperatuur in de verbrandingsruimte bekomen.

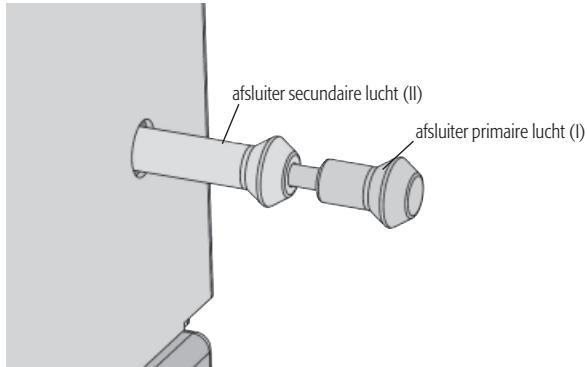

9.2 De secundaire lucht
De secundaire lucht worden via luchtkanalen in de kachel van boven uit in de stookruimte gebracht. Zij leidt de voorverwarmde zuurstof, die nodig is om de houtgassen volledig te verbranden, in de stookruimte binnen en vermindert de roetvorming op het glas.
Voor het regelen van de secundaire lucht kan de volgende vuistregel gelden: een Klein vuur heeft weinig secundaire lucht nodig, een groot vuur heeft veel secundaire lucht nodig.
Wanneer het ventiel voor de secundaire lucht te ver gesloten is, bestaat het gevaar dat de verbrandingsgassen onvolledig verbranden (smeulend vuur) en/of dat roet afgezet worden op de vensters, of nog, dat de opgestapelde houtgassen explosief verbranden (met een zachte knal ontploffen).
Let u alstublieft hierop: bij een houtvuur met te ver geopende primaire luchtafsluiter bestaat het risico dat de kachel oververhit worden (smidsvuur). De secundaire luchtafsluiter magijdens de werkung nooit volledig gesloten worden. De deur van de verbrandingsruimte en het avak要去en steeds goed afgesloten blijven.
Figuur. 4
10. Eerste ingebruikneming
De eerste ingebruikname van elke kachel gaat altiijd gepaard met rook- en geurontwikkeling. Dit is te wijten aan de verbranding van organische bestanddelen die in de deklagen van de kachel, in de aflsuitbanden en in voor de productie gebrukke smeermiddelen zitten.
Dit gebeurt wanner de temperatuur voor het eerst worden opgedreven en houdt zo'n 4 - 5aar aan. Voeg om deze temperatuur te kuren halen 25% brandstof toe bovenop de inhoofdstuk 12 Hout bijvoegen aanbevolen hoeveelheid.
Om gezondheidsredenen magijdens de eerste ingebruikname niemand onnodig in de ruimtes in kwestie aanwezig zijn. Zorg voor een goede ventilatie en open vensters en buitendeuren. Gebruik indien nodig een ventilator om de lucht sneller te verversen.
Wanneer de maximale temperatuur bij het eerste gebruik nog Niet bereikt werden, is het möglichk dat er zich later nog een zekere geurontwikkeling voordoet.
Tijdens het transport tot bij u thus kan zich condensaatvocht binnenin de kachel verzamelen. In bepaalde omstandigheden kan dit leiden tot het lekken van water UIT de kachel of de rookbuizen.
Droog in dat geval de vochtige plekken onmiddelijk af.
Het oppervlak van uw kachel worden voor het aanbrengen van de lak gezandstraald. Ondanks een zorgvuldige controle kan het Niet uitgesloten worden dat wat van de stalen kogeltjes die waarvoord Gebruikt worden in de kachel achechterblijven. Bij deplaatsing van uw kachel konnen deze loskomen en uit de kachel vallen.
Om een möglichke beschadiging te voorkomen, verzoeken wij u deze stalen kogeltjes onmiddelijk met een stofzuiger te verwijderen.
De Akaba mag enkel worden gezrukt met een gesloten deur; de deur van de stockruimte mag enkel worden geopend om hout bij te vullen.
11. Aanwakkeren
Tijdens het aanwakkeren konnen hogere emissiewaarden voorkomen.
Deze fase moet dan ook zo kort möglich gehonden worden. De in tabel 1 beschreiben instellenen van de afsluiers zich aanbevelingen. Zij werdenijdens tests in overeenstemming met de normuitgewerkt.
U dient op grond van de weersomstandigheden en de door uw schoorsteen gecreerde onderdruk de afluieters van uw Akaba aan deplaatselijke omstandigheden aan te passen.
Aanwakkeren
Tab. 1
| Procedure | Stand van de bedieningselementen |
| Open de primaire lucht en de secundaire lucht volledig. | Trek de primaire en de secundaire luchtafsluiters volledig uit. |
| II Ⅰ | |
| Concentreer dechyter-gebleven assen en de eventueel onverbrande houtskool in het midden van de verbrandingsruimte Leg aanmaakmaterialiaal in het midden van de verbrandingsruimte en leg waarop onceveeer een halve kilo houtspaanders. Steek het aanmaakmaterialiaal op verschillendeplaatsen aan. | Open de deur van de verbrandingsruimte. |
| Sluit de deur van de verbrandingsruimte. | |
| Van zodra de houtspaanders behoorlijk branden, twee stukken gekloofd brandhout (SAMEN ongeveeer 0,5 kg) bijleggen, met de kop maar voor. |
12. Hout bijvoegen
Het bijvoegen van hout moet gebeuren in de fase van de wegbranding, waarin de vlammen van de vorige verbranding pas gedoofd�.
Wanneer u voor het bijvoegen van het hout de deur van de verbrandingsruimte zeer langzaam opent, vermijdt u dat rookgassen maar buiten treden en dat de assen in het rond gaan vliegen.
Hout bijvogen
Tab. 2
| Procedure | Stand van de bedieningenselementen |
| Open de primaire lucht en de secundaire lucht volledig. | Trek de primaire en de secundaire luchtafsluiters volledig uit. |
| II 1 | |
| Breng een stuk hout van ongeveer 0,8 kg in, met de kop maar voor. Het hout要去 steeds met de schors maar boven ofশ onder gekeerd gelegd worden. Slechts een enkele laag. | Open de deur van de verbrandingsruimte. |
| Wonneer het hout ontvlamt: sluit de primaire lucht en open de secundaire lucht volledig. | Schuif de primaire luchtafsluiter tot bij de aanslag in. Trek de secundaire luchtafsluiter tot bij de aanslag uit. |
| II 1 | |
| Sluit de deur van de verbrandingsruimte. |
13. Stoken met weinig vermogen
U beinvloedt het vermogen van uw Akaba in de eersteplaats door de hoeveelheid brandstof.
Reduceer de verbranding Niet door een te lage luchttoevoer. Hierdoor is het möglichk dat het hout onvolledig verbrandt en dat de opgestapelde houtgassen op een explosieve wijze verbranden (met een zachte knal ontploffen).
Stoken met weinig vermogen
Tab. 3
| Procedure | Stand van de bedieningselementen |
| Sluit de primaire lucht. | Druk de primaire luchtafsluiter (I) in tot bij de aanslag aan de secundaire luchtafsluiter. |
| Open de secundaire lucht volledig. | Trek de secundaire luchtafsluiter tot bij de aanslag uit. |
| Vul na met een stuk hout van ongeveer 0,3 kg. Leg het met de kopঀoor. |
14. Deaslade leegmaken
Maak de aslade alleen maar leeg wanner de assen afgekoeld zich. Tijdens het opnemen van de assen bevindt het deksen zich onder de aslade.
Ontgrendel de aslade. Neem de aslade UIT, samen met het deksel dat zich eronder befindt. Schuif het deksel op de aslade zodayat deze afgesloten is. De lichte as kan nu Niet opvliegen en uw woning blijft schoon. Het wee inbrengen van de aslade geschiedt in omgekeerde volgorde.
Te veel as kan de toevoer van primaire lucht hinderen of zichs beletten. Let u erop, dat de luchtweg voor de primaire lucht tussen deaslade en de bodem van het asvak vrij blijft.
15. Het verbrandingsproces
Een stuk hout verbrandt in drie fasen. Deze processen worden in een houtvuurECHTER nicht achtereenvolgens doorlopen. Zij geschieden voor een deel gelijktijdig.
15.1 Drogingsfase
Het in het luchtdroge hout nog aanwezige water (ongeveer 15 tot 20% ) verdampt. De temperatuur is zowat 100^ . Daarom要去 bij het aansteken warmte aan het hout togeveogd worden. Dat kunt u doen doorkleine stukken hout te gebruiken.
15.2 Ontgassingsfase
Bij temperaturen tussen 100^ en 150^ begint, eerst langzaam, het opensplijten en de vergassing van de in het hout aanwezigte stoffen en de thermische ontbinding van het hout. Boven 150^ neemt de gasontwikkeling sterk toe. Het aandeel vluchtige bestandelen bedraagt zowat 80% van de houtsubstantie. De eigenlijke verbranding begint bij het ontvlammen van de ontstane gassen op ongeveer 225^ (ontbrandingstemperatuur) en het vrijmaken van warmte. Daarvoor is voldoende zuurstof noodzakelijk. Bij om en nabij de 300^ worden het hoogtepunt van de verbranding bereikt. De reactie geschiedt nu zo stormachtig, dat hier de meeste warmte vrijgeven worden. Vlamtemperaturen van 1100^ zijn möglichk.

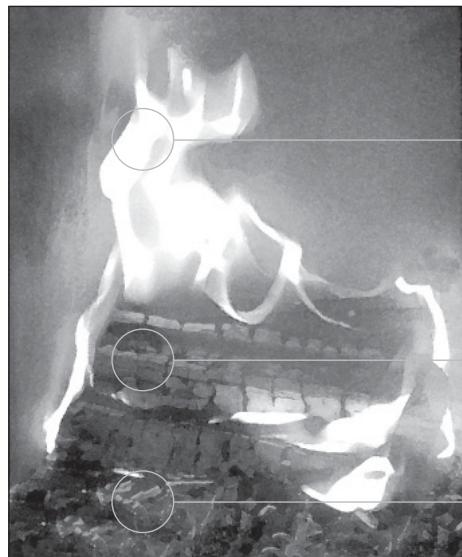

15.3 Uitbrandingsfase
Na de verbranding van de vluchtige bestanddelen neemt de gloed van het houtskool af. Houtskool verbrandt langzaam, haast zonder vlam, bij een temperatuur van ongeveer 800^ C. Beslissend voor een schone verbranding is een zo volledig möglichchemische reactie van de houtgassen met het zuurstofuit de verbrandingslucht. Bij uw kachel van Hase worden de verbrandingslucht voorverwarmd en langs brede inlaatopingen in de verbrandingsruimte gevoerd. De gassen worden dan ook op hoch temperatuur goed vermengd met de lucht. Een belangrijke parameter inelke verbrandingsfase is de hoeveelheid verbrandingslucht. Te weinig lucht leidt tot zuurstofgebrek en een onvolledige verbranding. Te veel lucht doet de temperatuur in de verbrandingsruimte dalen en werknet negatifuit op de doelmatigheid. Bij een onvolledige verbranding ontstaan schadelijke stoffen zoals stof, koolmonoxide en koolwaterstoffen.
Ontgassing
Droging
Uitbranding
Figuur. 5 Het verbrandingsproces
15.4 Uitzettingsgeluiden
Staal zet uit door de warmte en krimpt wanner het kouder worden. Door.Deze bewegingen konnen bij uw kachel hoorbare uitzettingsgeluiden optreden. Bij het ontwerp van uw kachel hebben wij met deze fysisische eigenschappen rekening gehonden. Uw kachel lijdt er dan ook geen schade onder.
In haardkachels mag men enkel rookarme brandstoffen verbranden. Voor het type Akaba is dat uitsluitend naturulijk hout in grotere stukken met de bijbehorende bast, in de vorm van blokken beukenhout. Harsijk naaldhout (bijv. spar, pijn, den) geeft vonden. Er ontstaat een vliegas dat bij het openen van de deur van de verbrandingsruimte kan opwaaien.
Beukenblokken zorgen in een kachel voor het mooiste vuur. Wanner u eik, spar, berg of lork gebruikt, verdient het aanbeveling om beukenhout bij te voegen. Het vlambeeld worden er Mooier door. Sprokkelhout enkleine houtblokjes zijn een goede aanmaakhulp.
Niet toegelaten is bijvoorbeeld de verbranding van:
- vochtig hout (restvoucht meer dan 20%
- gelakt of met kunststof bekleed hout
- met houtbeschemingsmiddelen behandeld hout
- houtafval
- papierbriketten (schadelijke stoffen: cadmium, lood, zink).
- alle brandbare vloeistoffen (ook methanol, ethanol) en alle brandpasta's en gels
Bij de verbranding van deze stoffen ontstaat een onaangename geur en treden gezondheids en milieubelastende emissies ut.
17. Hout vanuit chemisch oogpunt
Hout bestaat voor het grootste deel uit de chemische elementen koolstof, waterstof en zuurstof. Milieukritische stoffen zoals zwavel, chloor en zware metalen zijn practisch nicht aanwezig. Bij de volledige verbranding van hout ontstaan waarhoofdzakelijk koolstof-
dioxide en waterdamp als gasvormige stoffen, en in beperkte mate ook houtas als vaste verbrandingsrest. Bij de onvolledige verbranding daarentegen{kunnen een hele reeks milieubelastende stoffen ontstaan, zoals koolestofmonoxide (giftig), azijnzuren, fenolen, methanol (giftig), formaldehyde, roet en teer.
18. Bijdrage tot een schoner milieu
Of uw Akaba milieubelastend brandt of het milieu integendeel ontziet, hangt in sterke mate af van de wijze waarop u hem bedient en van de brandstof die u gebruikt (zie De juiste brandstof).
Gebruik uitsluitend droog hout. Het best geschikt is loofhout zoals beuk en berg.
Gebruik voor het aansteken alleen maarkleinere stukken hout. Deze ontbranden sneller dan grotere stukken, zodat de temperatuur die moodzakelijk is voor een volledige verbranding sneller bereikt worden.
Bij langer stoken levert het vaker bijvoegen vankleinere houthoeveelheden zowel energetische als ecologische voordelen op.
19. Beoordeling van de verbranding
Hoe goed het verbrandingsproces verloopt,(Intu gemakkelijk beoordelen aan de hand van de volgende kenmerken.
- De kleur en de gesteldheid van de assen
Bij een zuivere verbranding ontstaat vrij wit as. Een donkere kleur wijst op houtskoolresten. De uitbrandfase is in dit geval slechts gedeeltek doorlopen.
- De kleur van het rookgas bij het verlaten van de schoorsteen
Hier geldt: hoe minder de rook bij het verlaten van de schoorsteen zichtaar is, hoe beter de verbranding verloopt.
In de overgangstijd (lente en herfst) konnen bij buitentemperaturen van meer dan 16^ storingen in de schoorsteen optreden. Wanner bij een dergelijkte temperatuur ook na de snelle verbranding van papier ofkleine houtblokken (lokvuur) geen trek ontstaat, moet u de kachel best Niet aansteken.
20. Houtvochtigheid en vermogen
Vuistregel: hoe vouchtiger het hout, hoe lager het vermogen.
Het vermogen van de kachel hangt zeer sterk samen met de vochtigheid van het hout. Hoe更是 water het hout bevat, hoe更是 energie bij de verbranding besteed moet worden aan de verdamping van dat water. Deze energie is verloren. Hoe vochtiger het hout dus, hoe lager het vermogen.
Een voorbeeld: pas gehakt hout vertoont een vochtigheidsgraad van om en nabij de 50% en beschikt over een vermogen van ongeveer 2,3 kWh/kg.
Behoorlijk luchtgedroogd hout daarentegen met een vochtigheidsgraad van ca. 15% heeft een vermogen van ongeveer 4,3 kWh/kg. Wanner u dus zeer vochtig hout verbrandt, maakt u met bezelfde houthoeveelheid slechts de helft van het vermogen vrij. De verbranding van vochtig hout leidt tevens tot meer roetaanslag op het venster van de verbrandingsruimte. Daar komt nog bij, dat wanner u vochtig hout verbrandt, de daardoor ontstane waterdamp kan condenseren in de rookbuis of in de schoorsteen. In de schoorsteen kan
een teerachtige substantie afgezet worden of de schoorsteen kan vol raken met roet en teer. Omwille van de hoge vochtigheidsgraad daalt ook de verbrandingstemperatuur. Dit belet de volledige verbranding van alle houtbestanddelen en leidt tot een aanmerkelijke belasting voor het milieu.
De restvochtigheid van uw brandhout kut u meten met behulp van een houtvochtigheidsmeter.
21. Hout opslaan endrogen
Om hout te drogen, isijd nodig. Wanner het op correcte wijze bewaard worden, is hout in twee tot drie waar luchtdroog.
Zaag en kloof het hout gebruisklaar wanner u het gaat bewaren. Dit voert tot een snellere droging. Kleinere stukken drogen beter dan grote.
Bewaar het hout in een goed verlucht, zo zonnig möglichkeplaats (liest op het zuiden geicht) en beschut gegen de regen.
Laatussen de houtrijen een afstand van een handbreedte, zodat de doorstromende lustcht het verdampende voct goed kan opnemen.
Dek uw houtvooraad nooit af met plastic folie of tentzeit. Dat zou beletten dat het vocht ontsnapt.
Stapel vers hout ook nooit weg in een kelder. Door de gebrekkige luchtverversing zal het waar erder roten dan drogen.
Enkel hout dat al droog is, mag in een droge en goed verluchtete kelder bewaar worden.
22. Reiniging en onderhoud
22.1 De stalen mantel
Kachels van Hase beschikken over een sterk hittebestendige lak met open porien die een beperkte corrosiebescherming biedt. In bepaalde omstandigheden kan THAT aanom een roestlaagje optreden.
De stalen componenten mogen nicht gereinigd worden met een zuurhoudend kuismiddel (bjv. citrus of azijnreiniger). Met een Licht bevochtigdoek kan het staal voldoende afgeveegd worden.
Vermijd een te vochtige reiniging in de omgeving van de vloer of van de bodemplaat.
Gemorst water uit waterketels of schalen moet onmiddelijk verwijderd worden.
Plaats uw Akaba Niet in een vochtige omgeving zoals bijv. een veranda.
Vermijd een tijdelijke stockage in een onverwarmde ruwbouw of een garage.
Roestige plekken können behandeld worden met de originele Hase kachellak.
Volg waar bij de richtlijnen op de bus. Uw Hase-handelaar heeft de spray op voorraad en geegt u graag tips voor de behandeling.
De kachel en de rookbuizen worden elk一年多 de verwarmingstijd (eventuel ook frequencer, bijv. na de reiniging van de schoorsteen) gecontroleerd op afzettingen en zonodig gereinid. Om de rookgaskanalen te reinigen, heft u de bovenste thermo steen UIT de stoekruimte. Eventuale roet en stofafzettingen kutuwegborstelen en afzuigen. Daarna de thermo steen opnieuw monteren.
Het reinigen van de rookbuis geleurt met een flexibile buisborstel via de reinigingsopening die zich befindt aan de rookbuis.
22.3 De glaskeramieken vensters
Wanner er op een adequate manier worden gestoekt, vormt de secundaire lucht tegelijerkijd een heet luchtgordijn voor het glas, wat de roetaanslag op het keramisch glas vermindert.
Mochten er zich asdeeltjes afzetten op het keramisch glas, dan gehen wij u de raad om naast een gewoon in de handel verkrijgbaar middel om het glas te reinigen ook gebruik te makeen van een ander reinigingsprocedé, dat al lang worden toegepast en dat bovendien milieuvriendelijk is.
Neem een prop keulenrol of krantenpapier, bevochtig ze, dompel ze onder in de koude houtas, wrijf daarmee het venster in en veeg schoon met een droge prop.
22.4 De bekleding van de verbrandingsruimte
De thermo stenen in de verbrandingsruimte van uw Akaba bestaanuit vermiculiet. Dat is een vuurvast mineralogisch granulaat met uitstekende isolerende eigenschappen. De dichtheid van de platen ward bepaald op grond van de optimale verhoudingussen mechanische hardheid en isolatievermogen. Het relatief zachte oppervlak is Niet slijvast.
De thermo stenen要去en vernieuwd worden wonneer stukken afbreken en zo de ache terkant van de verbrandingsruimte zichbaar worden. Barsten en scheuren in de thermo stenen verminderen de mogelijkheden van uw kachel Niet.
U knot beschadigingen van de thermo stenen beperken door de houtblocken voorzichtig in de verbrandingsruimte te leggen. Laat ze Niet vallen gegen de wanden van de verbrandingsruimte.
22.5 DeADFdichtbanden
De affdichtbanden voor de deur van de verbrandingsruimte en de aslade bestaanuit sterk hittebestendige en asbestvrijge glasvezel. Door veelvuldig gebruik konnen de dichtingen verslieten en moeten ze vernieuwd worden.
Laat uw haardkachel geregeld nakijken door een vakman.
Meer richtlijnen vindt u in de montage en onderhoudsaanwijzingen
| mogelijk probleem | mogelijk oorzaken |
| Het hout ontbrandt Niet of slechts aarzelend | - het hout is te dik / het hout is te nat - er worden te weinig lucht toegevoerd |
| Het hout brandt zonder holdere gele vlam, smeult wat of gaat zichsuit | - het hout is te nat - er worden te weinig lucht toegevoerd - de buitentemperatuur ligt te hoog |
| Er worden te veel roet gezormd, de thermo stenen bijven tijdens het branden Niet roetvrij | - het hout is te nat - er worden te weinig lucht toegevoerd - de houthoeveelheid is teklein en daardoor blijft de verbrandingsruimte te koud |
| Er zet zich roet af op het venster van de verbrandingsruimte | - het hout is te nat - er worden te weinig secundaire lucht toegevoerd - de deur van de verbrandingsruimte is ondicht - de schoorsteen trekt te weinig |
| Het hout verbrandt te snel | - de schoorsteen trekt te hevig - de houtbloken zijn teklein - de bedieningselementen zijn slecht ingesteld |
| Tijdens de werking komt rook in de kamer | - er worden te weinig lucht toegevoerd - de schoorsteen is Niet breed genoeg - er is te veel roetafzetting in de rookgangswegen in de kachelbuizen of de schoorsteen - de wind drukt op de schoorsteen - ventilatoren (uit de badkamer of de keulen) verroorzaken een onderdruk in de woonruimte en zuigen rook uit de kachel |
| De schoorsteen worden nat en komt vol teer en roet, uit de kachelbuis lekt water | - het hout is te nat - de rookgassen zijn te koud / de schoorsteen is te koud - de schoorsteen is te breed |
| Het vuur brandt fel, maar toch worden de kachel onvoldoende warm | - de schoorsteen trekt te hevig - de luchtafsluiters+zijn slecht ingesteld |
| Bij het openen van de deur van de verbrandingsruimte ontsnapt rook in de kamer | - de schoorsteen trekt nicht genoeg / de schoorsteen is te breed of nicht breed genoeg - het vuur brandt nog te hevig - de deur van de verbrandingsruimte werk te snel geopend - ventilatoren (uit de badkamer of de keulen) verroorzaken een onderdruk in de woonruimte en zuigen rook uit de kachel |
Akaba Standard
Kachel Akaba, gecontroleer volgens DIN-EN 13240:2001 + A2 2004 en Art. 15 a B-VG (Oostenrijk) mag enkel worden gebruikt wanner de stoorkamer zich is en mag slechts als enig toestel voor een schoorsteen worden gebruikt.
Kachel Akaba gesloten systeme, gecontroleerd volgens, DIN EN 13240, DIN 18897-1 en Art. 15 a B-VG (Oostenrijk) mag enkel worden gebruikt wanneer de stookkamer drought is. De Akaba gesloten systeme hebigt zich eigen geschikte schoorsteen nodig.
Voldoet aan de toelatingscriteria voor kamer onafhankelijkke verwarmingstoestellen op vaste brandstoffen van het Duits Instituut voor Bouwtechniek (DIBT).
Voor de afmetingen van deschoorsteen volgens EN 13384 1/2 gelden de volgende gevevens:
| Brandwaarden | Hout | |
| Nominale warmtecapaciteit | 4 | kW |
| Uitlaatgas-massastroom | 4 | g/s |
| Nisbustemperaaur | 350 | °C |
| Minimum persdruk bij nominale verwarmingscapaciteit | 10 | Pa |
| CO- gehalte bij 13% O2 | 1221 | mg/m3 |
| Rendement | 82 | % |
| Fijnstoff | 34 | mg/m3 |
| Verbrandingsluchttoevoer bij max. trek 4Pa | 11 | m3/h |
De op het typeplaatje aangegeven nominale verwarmingscapaciteit van 4 KW is naar-gelang van de isolatie van het gebouw voldoende voor 10 - 50 m² (onder voorbehoud)
Afmetingen:
| hoogte | breedte | diepte | |
| kachel | 111,5 cm | 41 cm | 41 cm |
| stookkamer | 43 cm | 20 cm | 26 cm |
| gewicht | 118 kg |
Anschlussmaße:
| Aansluithoogte bovenaansluiting | 108 cm |
| Aansluithoogte Hase-ventilatiesystem* | 37,5 cm |
| Opening van de stockkamer | 775 cm2 |
| Diameter van het rookkanaal | 15 cm |
| Buisdiameter van het Hase-ventilatiesystem* | 10 cm |
*Voor een afzonderlijke luchttoevoer in passiefhuizen en bij onvoldende luchttoevoer in de kamer waar de kachel staat (Akaba gesloten system)
NL
vooraanzicht
zijaanzicht
bovenaanzicht
Abb. 6 Afmetingen in cm
EG-conformiteitsverklaring
verkaart hiermee, dat de ruimteverwarmingsapparatuur
voor vaste brandstoffen met de handelsnaam :
Akaba
conform is met de bepalingen van de:
EG-richtlijn voor bouwproducten 89/106/EWG en het mandaat M129
en overeenkomt met de volgende geharmoniseerde norm:
EN 13240:2001+EN 13240:2001/A2:2004
De ruimteverwarmingsapparatuur voor vaste brandstoffen werk voor wat betreft de
in de norm gestelde eisen getest door het volgende genotificierde keuringsbureau:
RWE Power AG
Fernando Najera, bedrijsleider
De veilgeheinsstructies voor de bij het product behorende montage en bedieningsinstrumentie dienen in acht genomen te worden.
Aansluitmogelijkheden Akaba gesloten systeme
Figuur 7 Aansluiting op een luchtafvoersysteme
Figuur 8 Aansluiting op een toevoerluchtleiding
Figuur 9 Aansluiting op een toevoerluchtleiding
