GEBRUIKSAANWIJZING COMO HASE
Veiligheidsafstanden van brandbare materialen
Rumheizer Typ: COMO
EN 13240:2001+EN 13240:2001/A2:2004
Met de aankoop van uw Hase-kachel heeft u voor een kwaliteitproduct gekozen. De topkwaliteit van alle materialen is voor ons even vanzelfsprend als de grootst möglichke zorg bij de afwerking. Onze kachels komen voort uit once liefde voor detailwerk, waar wij op ons hoofdkantoor in Trier altijd aan werken. Ze zijn dus top wanner het gaat over design, functionaliteit en milieuvriendelijkheid.
Een doordacht design, de meest geavanceerde productieprocedés en een efficiente en milieuvriendelijke verbrandingstechniek garanderen u jarenlange tevredenheid met uwHase-kachel.
Lees de bedieningshandleiding a.u.b. aandachtig door. U vindt er belangrijke informatie en nuttige tips in terug over hoe u uw kachel moet gebruiken, zodate u urenlang van uw vuurtje kurz genieten.
Veel plezier met uw nieuwe Hase-kachel.
Met vriendelijke groeten, Hase Kaminofenbau GmbH

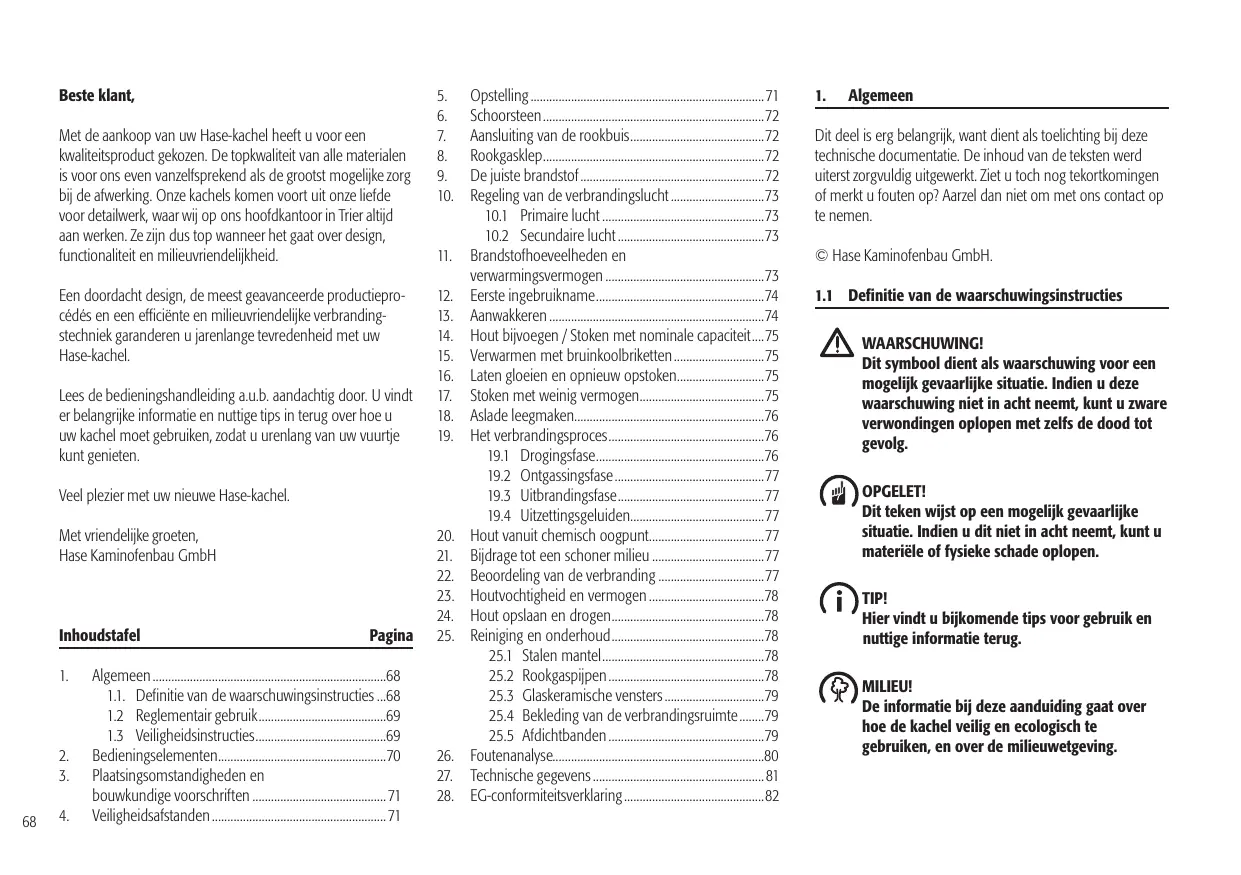

Inhoudstafel
- Algemeen 68
1.1. Definitie van de waarschwingsinstrumenties...68
1.2 Reglementair gebruik 69
1.3 Veiligheidsinstructies 69
- Bedieningselementen 70
- Plaatsingsomstandigheden en bouwkundige voorschriften 71
-
Veiligheidsafstanden 71
-
Opstelling 71
- Schoorsteen. 72
- Aansluiting van de rookbuis. 72
- Rookgasklep. 72
- Dejuiste brandstof 72
- Regeling van de verbrandingslucht 73
10.1 Primaire lucht 73
10.2 Secundaire lucht 73
- Brandstofhoeveelheden en verwarmingsvermogen 73
- Eerste ingebruikname. 74
- Aanwakkeren 74
- Hout bijvoegen / Stoken met nominale capaciteit...75
- Verwarmen met bruinkoolbriketten 75
- Laten gloeien en opniew opstoken. 75
- Stoken met weinig vermogen 75
- Aslade leegmaken.. 76
- Het verbrandingsproces. 76
19.1 Drogingsfase. 76
19.2 Ontgassingsfase 77
19.3 Uitbrandingsfase. 77
19.4 Uitzettingsgeluiden. 77
- Hout vanuit chemisch oogpunt. 77
- Bijdrage tot een schoner milieu 77
- Beoordeling van de verbranding 77
- Houtvochtigheid en vermogen 78
- Hout opslaan en drogen. 78
- Reiniging en onderhoud 78
25.1 Stalen mantel. 78
25.2 Rookgasijpen 78
25.3 Glaskeramische vensters. 79
25.4 Bekleding van de verbrandingsruimte.....79
25.5 Afdichtbanden 79
- Foutenanalyse 80
- Technische gegevens 81
- EG-conformiteitsverklaring 82
1. Algemeen
Dit deel is erg belongingsrijk, want dient als toelichting bijdez technische documentatione. De inhoud van de teksten werd uiterst zorgvuldig uitgewerkt. Ziet u toch nog tekortkomingen of merkt u fouten op? Aarzel dan nicht om met ons contact op te nemen.
1.1 Definitie van de waarschuwingsinstructies
WAARSCHUWING!
Dit symbolism dient als waarschuwing voor een möglichk gevaarlijke situatie. Indien u deze waarschuwing Niet in acht neemt, kunt u zware verwondingen oplopen met zichs de dood tot gevolg.
OPGELET!
Dit teken wijst op een möglichke gevaarlijke situatie. Indien u dit Niet in ache neemt,kest u materielle of fysiieke schade oplopen.
TIP!
Hier vindt u bijkomende tips voor gebruik en nuttige informatie terug.
MILIEU!
De informatatie bij deze aanduiding.gaat over hoe de kachel veilig en ecologisch te gebruiken, en over de milieuwetgeving.
De kachel dient enkel als verwarmingselement voor waarvoorgeschikte kamers. (Gekloofd) hout en bruinkoolbriketenkomen in aanmerking als brandstof.
WAARSCHUWING!
Wordt hij op een andere manier gebruikt, dan is dit Niet-reglementair en kan dit aanzienlijke productschade veroorzaken, maar ook tot verwondingen met de dood tot geolg leiden.
Wordt hij op een andere manier gebruikt, dan is dit Niet-reglementair en kan dit aanzienlijke productschade veroorzaken, maar ook tot verwondingen met de dood tot geolg leiden.
1.3 Veiligheidsinstructies
WAARSCHUWING!
Gebruik voor het aansteken nooit alcohol, benzine of andere brandbare vloeistoffen. Het buitenste van de haardkachel worden zeer heet wanner hij brandt. Men kan zich dan ook overal aan de kachel verbranden. Om Niet dat risico te lopen, legt u best een handschoen bij de kachel.
Zonder toezicht mourn sich geen kinderen in de omgeving van een brandende kachel bevinden. Zij zouden zich können verbranden.
Stook het vuur Niet op wanner u loszittende en/of Licht ontvlambare kleding draagt.
Het is verboden materiaal op te branden dat waarvoor Niet geschikt is, zoals geperste spanplaten, gelakt, gelamineerd, geimpregneerd of met kunststof bedekt hout, afval, enz. Daarmee
beschadigt u het milieu en uw hele verbrandingsinstallatie.
Houdlicht ontvlambare materialien of vloeistoffen (bv. spuitbussen)uit de buurt van de kachel.
Als u de luchtinlaatklep sluit wanneer het vuur brandt of het hout nog nasmeult,+kunnen de in de kachel achtergebleven,brandbare gassen ontploffen en zo de kachel erg beschadigen.
Leg in geen geval kleding of andere voorwerpen op de kachel te drogen. Plaats geen voorwerpen op of in de buurt van de kachel die Niet hittebestendig zijn.
Wanneru kledingstukken of andere voorwerpen op een rek wilt latent drogen,plaats dit dan op voldoende afstand van de kachel.
Zorg er bij een brand voor dat u zichselt nooit in gevaar brengt. Uw eigengeiligheid gaat voor alles!
Aan de haardkachel mogen geen verander- ringen worden aangebracht. Er mogen enkel originele onderdelen van Hase Kaminofenbau GmbH worden gemonteerd.
OPGELET!
Zorg ervoor dat de kachel aan een schoorsteen wordt gekoppeld die aan de desbetreffende regionale en nationale normen en bepalingen voldoet.
Zorg ervoor dat de kachel aan een schoorsteen wordt gekoppeld die aan de desbetreffende
regionale en nationale normen en bepalingen voldoet.
Rookbuizen die verkeerd geinstalleerd of niet dicht zich,Known rook latent ontsnappen of brandenveroorzaken en zich dan ook erg gevaarlijk. Alvorens u ze begint te plaaten en monteren, dient u eerst advies van een erkende installmenteur in te winnen.
Gebruik bij voorkeur een dubbelwandige doorvoer en plaatsteen verbindingsstuk met smoorklep.
Houd u waar bij aan de wettelijkke voorzieningen in uw land.
Zorg ervoor dat u alle brandbare en temperatu-urgevoelige bouwmaterialen die zich in een omtrek van 20 cm rondon de aansluitingsopening op en in de wand bevinden verwijdert en in deplaats onbrandbaar materiaal aanbrengt. Dit voerschrift is enkel in Duitsland van toepassing. In andere landen dient u zich aan de nationale wetgeving inzake brandbeveiliging te honden.
TIP!
Bij een schoorsteenbrand moet u:
- via het noodnummer de brandweer alarmeren!
- uw schoorsteenveger op de hoogte brengen!
- in geen geval blussen met water!
- brandbare voorwerpen van de schoorsteen nemen!
- wachten op de brandweer!

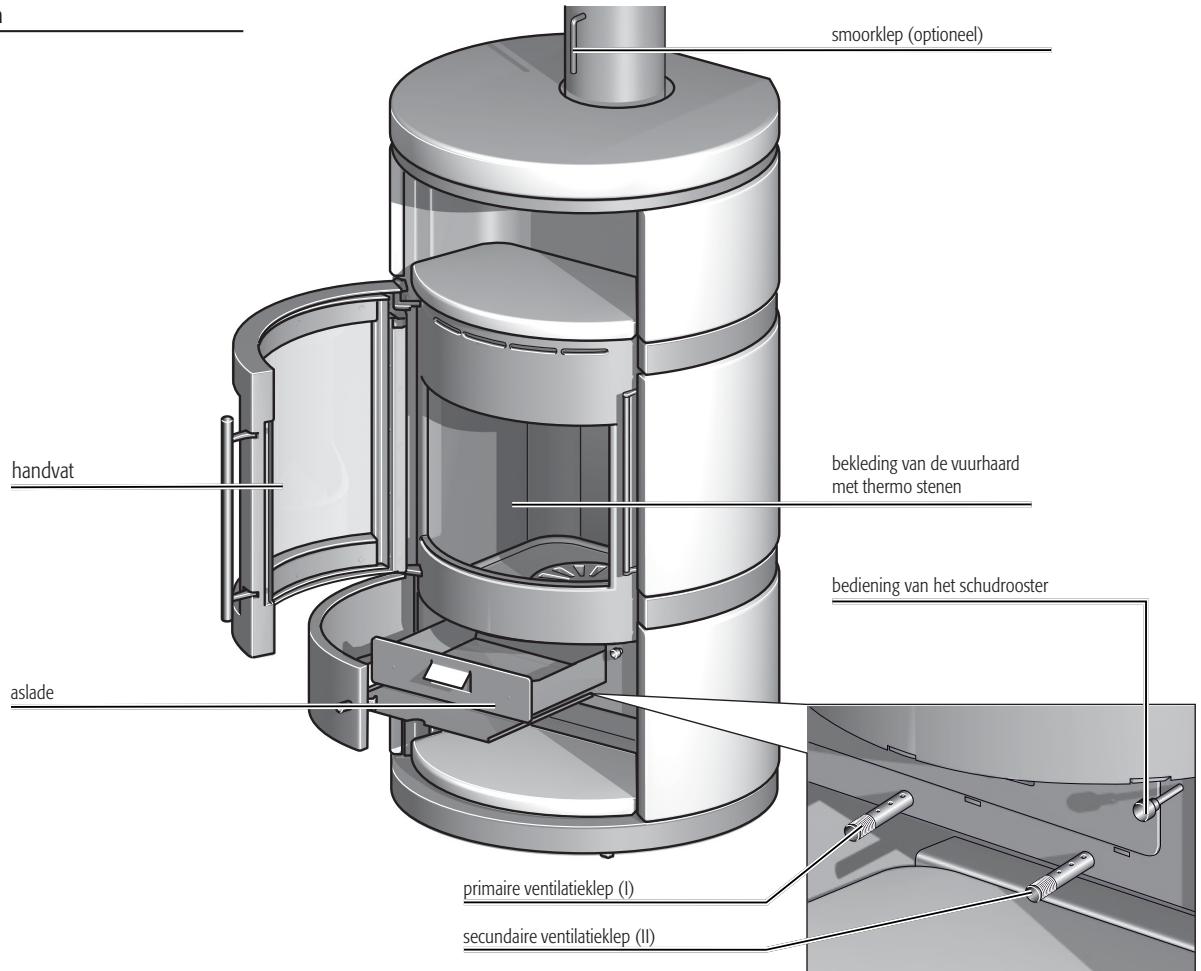

3. Plaatsingsomstandigheden en bouwkundige voorschriften
De haardkachel moet worden geinstalleerd volgens de instru
ties in de handleiding en rekening houdend met de nationale
en Europese normen en tevens met de geldendeplaatselijke
voorschriften
In Duitsland moet de kachel voor ingebrukneming worden geregisteerd bij de plaatselijke schoorsteenvegerdienst.
4. Veiligheidsafstanden

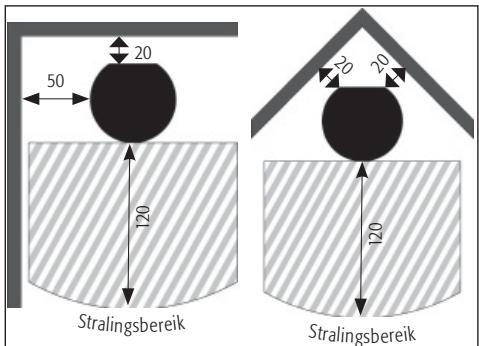

120 cm voor en 50 cm naast de kachel mogen zich in het stralingsgebied van het venster van de verbrandingsruimte geen brandbare of warmtegevoelige materialien bevinden (zoals bijvoorbeeld meubelen, houten of kunststoffen bekledingen, gordijnen, enz.) (fig. 1).
Buiten het stralingsgebied moet voor brandbare materialen aan de zijkanten een veiligheidsafstand van 20 cm en awhile de kachel een van 20 cm gespecteerd worden. (zie figuur 1).
WAARSCHUWING!
Wanneer de vloerbekleding uit brandbare materialen bestaat (zoals hout, laminaat of tapijt), verplicht de brandreglementering u om een onbrandbare vloerplaat te leggen (uit tegels, veiligheidsglas, leisteen of staal).

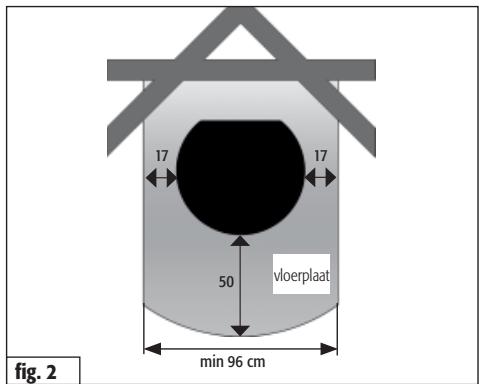

De vloerplaat要去 vooraan minstens 50~cm en langs de zijkanten minstens 17~cm onder de kachel uitkommen (fig. 2).
fig.1
Afmetingen in cm
Afmetingen in cm
5. Opstelling
Controleer of het vlik waarop de kachel staat opgesteld, het toestel ook kan dragen. Eventuel kan de draagkracht worden verhoogd door gebruik te maken van een bodemplaat om het gewicht te verdelen.
Controleer of de ruimte waar u de Como wilt opstellen, voldoende verse lucht krijt. Wanner ramen en deuren goed dicht zich, bestaat het gevaar dat de toevoer met voldoende verse lucht Niet gewaarborgd is. De trek van de kachel en van de schoorsteen kan daardoor verminderen.
Indien er bijkomende inlaatopeningen voor de verbrandingslucht nodig zich,ogens die Niet worden afgesloten.
OPGELET!
Wonneer de haardkachel en een ventilationsystemen/of afzuiigkap gelijktijdig werken, kan er een onderdruk ontstaan in de kamer waar de kachel staat opgesteld. Dat kan problemen tot gevolg hebben, bv. ontsnappen van rookgassen uit de haardkachel.
TIP!
Om ervoor te zorgen dat er geen zuurstof worden ontrokken,logen wij de raad om afzuiigkappen die de lucht waar buiten leiden, te vergrendelen met een raamcontactschakelaar.
6. Schoorsteen
De Como要去en aangesloten op een waarvoorgeschike schoorsteen met een efectieve schoorsteenhoogte van ten minste 4,50 m. Hij kan ook werken met een schoorsteen waarop nog andere kachels+zijn aangesloten.
De diameter van de schoorsteen moet overeenstemmen met de diameter van de rookbuis. Indien de efectieve schoorsteenhoogte Niet volstaat en/of de diameter van de schoorsteen te groot of teklein is, kan het zich dat er te weinig trek is.
De trek (schoorsteentrek) die de Como nodig heeft, bedraagt 11 Pa. Bij meer trek stijgen de emissies van de stoorkruimte, die wordt sterk belast en kan beschadigd raken. De maximaal toegestane trek voor de Como aan de inlaat van de schoorsteen bedraagt 35 Pa. Om de trek te beperken, kan men gebruik maken van een smoorklep (fig.4) of een trekbegrenzer.
7. Aansluiting van de rookbuis
De Como moet aan de schoorsteen aangesloten worden met een rookbuis waarvan de binnendiameter 15 cm bedraagt. Alle stukken buis要去en aan de diverse verbindingen precies op elkaar passen. Voor ons werken pijpbochtstukken met reinigingskleppen hier het best.
OPGELET!

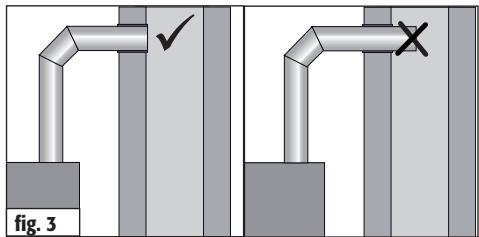

De buis moet aan de ingang van de schoorsteen goed afgedicht worden en mag, om de afzuiging van de rook Niet te hinderen, Niet binnendringen in het binnenste van de schoorsteen (fig. 3).
8. Rookgasklep

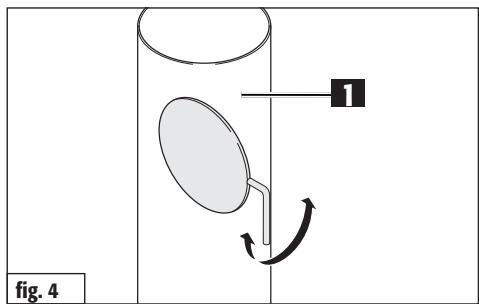

De rookgasklep (fig. 4/1) is een bijkomend regelinstrument. Zij bevindt zich in de rookbuis en dient voor de regeling van de rookgasstroom. Zo kan zij de afbrandingsnelheid verminderen. Wanner de grep van de rookgasklep zich in loodrechtte positie ten opzichte van de rookgasbuis bevindt, worden stroom van de luchtafvoer maximaal afgeméd. Wij geen algemeen de raad om een smoorklep te installereren om de trek te beperken. Houd u waarbij aan de wettelijk voorzieningen in uw land.
TIP!
U moet de rookgasklep (fig. 4) eerst openzetten alvorens u de deur van de werkende verbrandingsruimte opent.
9. De juiste brandstof
Stook in kachels enkel met rookarme brandstoffen. Voor uw Como-kachel beperkt u dat tot natuurlijke, gekloofde stukken hout waar de schors nog aanhangt en tot bruinkoolbriketten.
Beukenblokken zorgen in een kachel voor het Mooiste vuur.
Wanner u eik, spar, Berk of lork gebruikt, verdient het aanbe-
veling om beukhout bij te voegen. Sprokelhout enkleine
houtblokjes zijn een goede aanmaakhulp.
Harsrijk naaldhout (bv. spar, pijn, den) geeft vonden. Er ontstaat een vliegas dat bij het openen van de deur van de verbrandingsruimte kan opwaaien.
Opdat uw brandhout een restvochtigheid van max. 20% bereikt, moet dit ca. tweeJAar worden bewaard.
OPGELET!
Wanner u te vochtig hout verbrandt, gaat de waterdamp condenseren. Dit zou de kachel können beschadigen. Bovendien verliest u zo aan vermogen.
OPGELET!
Niet toegelaten is bijvoorbeeld de verbranding van:
- vochtig hout (restvoucht van meer dan 20%
gelakt, gelamineerd, geimpregneerd of met kunststof bekleed hout
- met houtbeschermingsmiddelen
behandeld hout
huisafval
- papierbriketten (bevatten schadelijke stoffen, zoals bv. cadmium, lood, zink)
- alle brandbare vloeistoffen (ook methanol, ethanol) en alle brandpasta's en gels
MILIEU!
Bij de verbranding van deze verboden stoffen ontstaat een onaangename geur en trende gezondheids- en milieubelastende emissies op.
Door zulke stoffen in brand te steken overtreedt u de emissiewetgeving in uw land.
Uw kachel en schoorsteen kunnen door het gebruik van verkeerde brandstoffen en hun verbrandingsresidu's beschadigd geraken, waardoor ze minder goed werken en nicht zo lang meegaan. In dit geval verrallen uw waarborg en garantie.
10. Regeling van de verbrandingslucht
Wij hebben special voor uw Hase-kachel een ventilationsystem ontwikkeld dat de gezraagde hoeveelheid lustt ook op de juiste plaat krijt.
Bij het aanwakkeren en aanvullen worden de verbrandingslucht geregeld met de primaire- en secundaire-luchtafsluiter.
10.1 Primaire lucht
De primaire lucht worden langs onderen doorheen het rooster in de verbrandingsruimte geleid. Bij het aansteken worden de vereiste temperatuur in de verbrandingsruimte zo sneller bereikt.
10.2 Secundaire lucht
De secundaire lucht worden via luchtkanalen in de kachel van boven uit in de stookruimte gebracht. Zij leidt de voorverwarmde zuurstof, die nodig is om de houtgassen volledig te verbranden, in de stookruimte binnen en verminder de roetvorming op het glas.
Voor het regelen van de secundaire lucht kan de volgende vuistregel gelden: een Klein vuur hebigt weinig secundaire lucht nodig, een groot vuur heeft veel secundaire lucht nodig.
WAARSCHUWING!
Wonneer de secundaire luchtafsluier (fig. 5) te ver gesloten is, bestaat het gevaar dat de verbrandingsgassen onvolledig verbranden (smeulend vuur), dat roet afgezet worden op de vensters, of nog dat de opgestapelde houtgassen explosief verbranden (met een zachte knal ontploffen).
bij een houtvuur met te ver geopende primaire luchtafsluiter bestaat het risico dat de kachel oververhit worden (smidsvuur).
OPGELET!

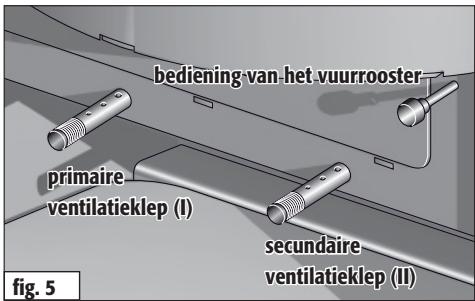

De secundaire luchtafsluiter (fig. 5/II) mag bij gebruik nooit volledig worden gesloten. De stookruimte en de aslade要去en darüber wel helemaal zich {.
11. Brandstofhoeveelheden en verwarmingsvermögen
De hoeveelheid brandstof die u in de kachel legt, is bepalend voor het verwarmingsvermogen. Vul telkens maximaal 2kg brandstof aan. Wanner u deze hoeveelheid overschrijdt, bestaat gevaar voor oververhitting. De kachel kan dan beschadigd raken en er kan brand in ontstaan.
TIP!
Met ongeveer 1,7 kg brandhout met een lenghte van max. 30 cm en een verbrandingstijd van ongeveer 45 minutes verwrijkjt u een vermogen van ongeveer 7 kW (bij bruinkoolbriketten 3 stuks met totaal ca. 1,7 kg bij ca. 60 min.).
TIP!
Met ongeveer 0,5kg brandhout met een lenghte van max. 25 cm en een verbrandingstijd van ongeveer 40 minutes verwrijkjt u een vermogen van ongeveer 3,5kW (bij bruinkoolbriketten 1 stuks met totaal ca. 0,8kg bij ca. 55 min.).
De Como is een kachel voor Niet-continu gebruik. Vul waarom telkens maar een laag brandstof bij.
12. Eerste ingebruikname
TIP!
Tijdens het transport tot bij u thus kan zich condensaatvocht binnenin de kachel verzamel. In bepaalde omstandigheden kan dit leiden tot hetlekken van wateruit de kachel of de rookbuizen.Droog in dat geval de vochtige plekken onmiddelijk af.
Het oppervlak van uw kachel worden voor het aanbrengen van de lak gezandstraald. Ondanks een zorgvuldige controle kan het Niet uitgesloten worden dat wat van de stalen kogeltjes die waarvoort gebruikt worden in de kachel achechterblijven.
TIP!
Om een mogelijke beschadiging te voorkomen, verzoeken wij u deze stalen kogeltjes onmiddelijk met een stofzuiger te verwijderen.
Tijdens de eerste ingebruikname van elke kachel komen door de hitteontwikkeling vluchtige bestanddelen vrij, die in de deklagen van de kachel, in de afsluitbanden en in de smeermiddelen zitten. Dit gaat ook gepaard met rook- en geurontwikkeling.
Dit gebeurt wanneer de temperatuur voor het eerst worden opgedreven en houdt zo'n 4 tot 5CLR aan. Voeg om.Deze temperatuur te kuren halen 25% brandstof toe bovenop de in hoofdstuk 14, Hout bijvoegen / Stoken met nominale capacititeit" aanbevolen hoeveelheid.
OPGELET!
Om gezondheidsredenen magijdens de eerste ingebruikname niemand onnodig in de ruimtes in kwestie aanwezig+zijn. Zorg voor een goede ventilatie en open vensters en buitendeuren. Gebruik indien nodig een ventilator om delucht sneller te verversen.
Wanneer de maximale temperatuur bij het eerste gebruik nog Niet bereikt werden, is het möglichk dat er zich later nog een zekere geurontwikkeling voordoet.
13. Aanwakkeren
Tijdens het aanwakkeren konnen hogere emissiewaarden voorkomen. Deze fase moet dan ook zo kort möglich gehonden worden.
De in babel 1 (zie figuur rechts) beschreiben instellingen van de afsluiters zich aanbevelingen. Zij werdenijdens tests in overeenstemming met de norm uitgewerkt. U dient op grond van de weersomstandigheden en de trek van uw schoorsteen de afsluiters van uw Como aan deplaatselijke omstandigheden aan te passen.
TIP!
De Como mag enkel worden gebruikt met een gesloten deur. De deur van de stockruimte mag enkel worden geopend om hout bij te vullen.
WAARSCHUWING!
Gebruik voor het aansteken nooit benzine, alcohol of andere brandbare vloeistoffen.

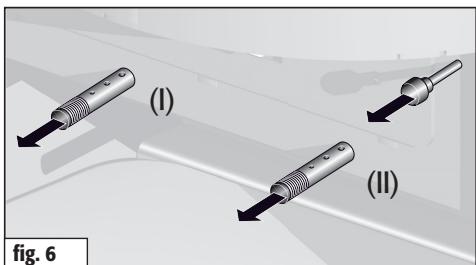

Aanwakkeren
Tab. 1
| Procedure | Stand van de bedieningselementen |
| Open de primaire lucht en de secundaire lucht volledig. | Trek de primaire() en de secundaire ventilatieklep volledig uit. (fig. 6) |
| Vuurrooster openen. | Schuif aan vuurrooster�nair buiten trekken. |
| Concentreer dechyter-gebleven assessen en de eventueel onver-brande houtskool in het midden van de verbrandingsruimte. | |
| Leg 2 of 3 kleine blokken in het midden van de verbrandingsruimte. Leg waar dan de aanmaakblokjesen zo'n halve kilo houtspaanders bovenop. | Open de deur van de verbrandingsruimte. |
| Steen het aanmaakmaterial aan. | Sluit de deur van de verbrandingsruimte. |
14. Hout bijvoegen / Stoken met nominale capaciteit
Het bijvoegen van hout moet gebeuren wanner de vlammen van de vorige verbranding pas gedoofd zich.
Hout bijvoegen / Stoken met nominale capacititeit
Tab. 2
| Procedure | Stand van de bedieningselementen |
| Primaire lucht en secundaire lucht instellen | Schuif voor primaire lucht (I) sluiten. Zet de schuif van de secundaire lucht (II) op markering 2-3. (fig. 7) |
| Vuurrooster sluiten | Schuif aan vuurrooster induwen |
| Twee houtbloken van samen ca. 0,8 kg met de schors maar boven ofঐnuit in hetchychterste deel van de stockruimte leggen. Slechts een laag brandstof bijvullen. | Open de deur van de verbrandingsruimte. |
| Sluit de deur van de verbrandingsruimte. |
15. Verwarmen met bruinkoolbriketten
Om de kachel aan te steken en de eerste ker bij te vullen gebruikt u hout (zie „Aanwakkeren"). Wanner het dan Mooi gloeit, legt u er de eerste ker twee of drie bruinkoolbriketten in. Zorg ervoor dat deze midden op het rooster op een vinger afstand van elkaar liggen. Laat ze als volgt verbranden:
Verwarmen met bruinkoolbriketten
Tab. 3
| Procedure | Stand van de bedieningselementen |
| De primaire lucht volledig openen | Trek de schuif van de primaire lucht (I) hebelaal open |
| De secundaire lucht hebelaal toedraien | Zet de schuif van de secundaire lucht (II) op markings 2. (fig. 8) |
| Het vuurrooster openen | Trek de schuif van het vuurrooster open |
16. Laten gloeien en opniew opstoken
Laat de kachel zo staan tot de bruinkoolttabletten grotendeels zich opgebrand. Sluit daarna de schuif van de primaire lucht (I) en het kachelrooster. De secundaire lucht (II) doet u voor 2/3 dicht.
TIP!
Sluit de secundaire lucht nicht volledig af zolang de kachel nog werkt.
Stook de kachel terug op door de gloeiode as met de schuif van het kachelrooster in gang te zetten. Open de primaire lustc (I) en leg er opnieuw blokken hout op.
17. Stoken met weinig vermogen
(in het tussenseizoen)
U kunt het vermogen van uw Como door de hoeveelheid brandstof bevinoeden.
Reduceer de verbranding Niet door een te lage luchttoevoer. Hierdoor is het möglichk dat het hout onvolledig verbrandt en dat de opgestapelde gassen op een explosieve wijze verbranden (met een zachte knal ontploffen).
Stoken met hout bij weinig vermogen
Tab. 4
| Procedure | Stand van de bedieningselementen |
| Primaire lucht volledig sluiten. | Trek de schuif van de primaire lucht (I) helEMALE dicht. (fig. 9) |
| Secundaire lucht toedraaien. | Zet de schuif van de secundaire lucht (II) op marketing 2-3. (fig. 9) |
| vuurrooster sluiten. | Trek de schuif van het vuurrooster dicht. |
| 1 houtblokk (ca. 0,4 kg) in het midden van de verbran-dingsruimte bijvullen. | |

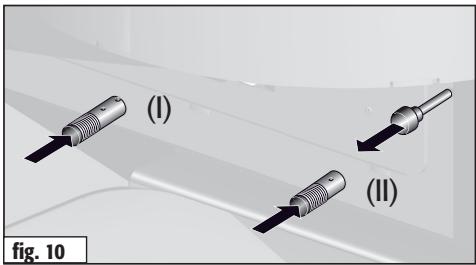

Stoken met briketten bij weinig vermogen
Tab. 5
| Procedure | Stand van de bedieningselementen |
| Primaire lucht toedraien | Zet de schuif van de primaire lucht (I) op marking 2. (fig. 10) |
| Secundaire lucht toedraien | Zet de schuif van de secundaire lucht (II) op marking 1-2. (fig. 10) |
| 1 briket op het ka-chelrooster leggen | |
| Het vuurrooster openen | Trek de schuif van het kachelrooster open |
18. Aslade leegmaken
Maak deaslade alleen maar leeg wanner de assen afgekoeld zich. Tijdens het opnemen van de assen bevindt het deksel zich onder deaslade.
Neem de aslade uit de kachel, samen met het deksel dat zich eronder bevindt Schuif het deksel op de aslade zodat deze afgesloten is. De lichte as kan nu Niet opvliegen en uw woning blijft schoon. Het waar inbrengen van de aslade geschiedt in omgekeerde volgorde.
OPGELET!
Wonneer de as zich te hoog ophoopt, dan kan dit de toevoer van primaire lustcht bemoeilijken of zelfs blokkeren. Zorg ervoor dat er onder deaslade primaire lustcht doorheen kan.

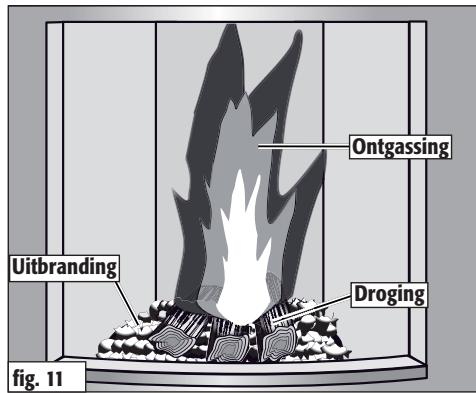

19. Het verbrandingsproces
Een stuk hout verbrandt in drie fasen. Deze processen worden in een houtvuur erchter Niet achtereenvolgens doorlopen. Zij geschieden voor een deel gewelijkijdig.
19.1 Drogingsfase
Het in het luchtdroge hout nog aanwezige water (ongeveer 15 tot 20% ) verdampt. De temperatuur is zowat 100^ . Daarom moet bij het aansteken warmte aan het hout toegevoegd worden.Dat kurz u doeon door kleine stukken hout te gebruiken.
19.2 Ontgassingsfase
Bij temperaturen tussen 100^ en 150^ begint, eerst langzaam, het opensplijten en de vergassing van de in het hout aanwezigte stoffen en de thermische ontbinding van het hout. Boven 150^ neemt de gasontwikkeling sterk toe. Het aandeel vluchtige bestanddelen bedraagt zowat 80% van de houtsubstantie. De eigendijke verbranding begint bij het ontvlammen van de ontstane gassen op ongeveer 225^ (ontbrandingstemperatuur) en het vrijmaken van warmte. Daarvoor is voldoende zuurstof noodzakelijk. Bij om en nabij de 300^ worden het hoogtepunt van de verbranding bereikt. De reactie geschiedt nu zo stormachtig, dat hier de meeste warmte vrijgegeven worden. Vlamtemperaturen van 1100^ zijn möglichk.
19.3 Uitbrandingsfase
Na de verbranding van de vluchtige bestandelden neemt de gloed van het houtskool af. Houtskool verbrandt langzaam, haast zonder vlam, bij een temperatuur van onceveer 800^ C. Beslissend voor een schone verbranding is een zo volledig möglichchemische reactie van de houtgassen met het zuurstof uit de verbrandingslucht. Bij uw kachel van Hase wordt de verbrandingslucht voorverwarmd en lungs brede inlaatopeningen in de verbrandingsruimte gevoerd. De gassen worden dan ook op hove temperatuur goed vermengd met de lucht. Een belangrijke parameter in elke verbrandingsfase is de hoeveelheid verbrandingslucht. Te weinig lucht leidt tot zuurstofgebrek en een onvolledige verbranding. Te veel lucht doet de temperatuur in de verbrandingsruimte calen en werkket negafiet uit op de doelmatigheid. Bij een onvolledige verbranding ontstaan schadelijke stoffen zoals stof, koolmonoxide en koolwaterstoffen.
19.4 Uitzettingsgeluiden
Staal zet uit door de warmte en krimpt wanner het kouder wordt. Uw kachel maakt们都 bewegingen wanner hij opwarmt en afkoelt, en zelfs wanner u hout bijvult. Door们都bewegingen konnen bij uw kachel hoarbare uitzettingsgeluiden optreden. Bij het ontwerp van uw kachel hebben wij met们都 fysische eigenschappen rekening gezholden. Uw kachel lijdt er dan ook geen schade onder.
20. Hout vanuit chemisch oogpunt
Hout bestaat voor het grootste deel UIT de chemische elementen koolstof, waterstof en zuurstof. Milieukritische stoffen zoals zwavel, chloer en zware metalen zich praktisch Niet aanwezig. Bij de volledige verbranding van hout ontstaan waarom hoofdzakelijk koolstofdioxide en waterdamp als gasvormige stoffen, en in beperkte mate ook houtas als vaste verbrandingsrest. Bij de onvolledige verbranding daarentegen
kunnen een hele reeks milieubelastende stoffen ontstaan, zoals koolstofmonoxide, azijnzuren, fenolen, methanol, formaldehyde, roet en teer.
21. Bijdrage tot een schoner milieu
Of uw Como milieubelastend brandt of het milieu integendeel ontziet, hangt in sterke mate af van de wijze waarup u hem bedient en van de brandstof die u gebruikt (zie punt 9. De juiste brandstof).
Gebruik uitsluitend droog hout. Het best geschikt is loofhout zoals beuk en berg.
Gebruik voor het aansteken alleen maarkleine stukken hout. Deze ontbranden sneller dan grotere stukken, zodat de temperatuur die moodzakelijk is voor een volledige verbranding sneller bereikt worden.
Bij langer stoken levert het vaker bijvoegen van Kleinere houthoeveelheden zowel energetische als ecologische voordelen op.
22. Beoordeling van de verbranding
Hoe goed het verbrandingsproces verloopt, kutu gemakkelijk beoordelen aan de hand van de volgende kenmerken:
- De kleur en de gesteldheid van de assen: Bij een zuivere verbranding ontstaat fjn wit as. Een donkere kleur wijst op houtskoolresten. De uitbrandfase is in dit geval slechts gedeeltekijk doorlopen.
- De kleur van het rookgas bij het verlaten van de schoolsteen: Hier geldt: hoe minder de rook bij het verlaten van de schoolsteen zichtaar is, hoe beter de verbranding verloopt.
In het tussensezoen (lente / herfst) konnen bij buitentemperaturen van meer dan 16^ storingen in de schoorsteen optreden. Wanner bij een dergelijkke temperatuur ook na de snelle verbranding van papier ofkleine houtblokken (lokvuur) geen trek ontstaat, moet u de kachel best Niet aansteken.
23. Houtvochtigheid en vermogen
Vuistregel: hoe vochtiger het hout, hoe lager het vermogen.
Het vermogen van het hout hangt zeer sterk samen met de vochtigheid ervan. Hoe meer water het hout bevat, hoemeer energie bij de verbranding besteed moet worden aan de verdamping van dat water. Deze energia is verloren. Hoe vochtiger het hout dus, hoe lager het vermogen.
Een voorbeeld: pas gehakt hout vertoont een vochtigheidsgraad van om en nabij de 50% en beschikt over een vermögen van ongeveer 2,3 kWh/kg. Behoorlijk luckhtgedroogd hout daarentegen met een vochtigheidsgraad van ca. 15% heeft een vermögen van ongeveer 4,3 kWh/kg.
Wanner u dus Zoer vochtig hout verbrandt, maakt u met bezelfde houthoeveelheid slechts de helft van het vermogen vrij. De verbranding van vochtig hout leidt tevens tot meer roetaanslag op het venster van de verbrandingsruimte. Daar komt nog bij dat, wanner u vochtig hout verbrandt, de daardoor ontstane waterdamp kan condenseren in de rookbuis of in de schoorsteen. In de schoorsteen kan een teerachtige substantie afgezet worden of de schoorsteen kan vol raken met roet en teer. Het roet en de teer kunnen onaangenaam beginnen ruiken en gemetselde schoorstenen beschadigen. De teerachtige substantie zou kuren ontbranden (schoorsteenbrand). Omwille van de hoge vochtigheidsgraad daalt ook de verbrandingsteperatuur. Dit belet de volledige verbranding van alle houtbestanddelen en leidt tot een aanmerkelijke belasting voor het milieu.
De restvochtigheid van uw brandhout kutu meten met behulp van een houtvochtigheidsmeter.
24. Hout opslaan en drogen
Om hout te drogen, isijd nodig. Wanner het op correcte wijze bewaard worden, is hout in tweet tot drieIRR luchtdroog.
Zaag en kloof het hout gebruisklaar wanner u het gaat bewaren. Dit voert tot een snellere droging. Kleinere stukken drogen beter dan grote.
Bewaar het hout op een goed verluchtete, zo zonnig möglichke plaats (liefst op het zuiden geicht) en beschut gegen de regen.
Laatussen de houtrijen een afstand van een handbreedte, zodate de doorstromende lucht het verdampende vocht goed kan opnemen.
Dek uw houtvoorraad nooit af met plastic folie of tentzeil. Dat zou beletten dat het vocht ontsnapt.
Stapel vers hout ook nooit weg in een kelder. Door de gebrekige luchtverversing za het�er roten dan drogen.
Enkel hout dat al droog is, mag in een droge en goed verluchtete kelder bewaar worden.
25. Reiniging en onderhoud
25.1 Stalen mantel
Kachels van Hase beschikken over een sterk hittebestendige lak met open porien die een beperkte corrosiebescherming biedt. In bepaalde omstandigheden kanARAOM een roestlaagje optreten.
De stalen componenten mogen nicht gereinigd worden met een zuhrhoudend schoonmaakmiddel (bv. citrus- of azijnreini
ger). Met eenlicht bevochtigde doek kan het staal voldoende afgeveegd worden.
Vermijd een te vochtige reiniging in de omgeving van de vloer of van de bodemplaat. Gemorst wateruit waterketels of -schalen moet onmiddelijk verwijderd worden.
Plaats uw Como Niet in een vochtige omgeving Zoals bv. een veranda.
Vermijd eenijdelijkke stockage in een onverwarmde ruwbouw of een garage.
TIP!
Roestige plekken können behandeld worden met de originele Hase-kachellak. Volg waar bij de richtlijnen op de bus. Uw Hase-handelaar heeft de spray op voorraad en geeft u graag tips voor de behandeling.
25.2 Rookgasijpen
De kachel en de rookbuizen要去 elk় ja na de verwarmingstijd (eventuel ook frequenter, bv. na de reiniging van de schoorsteen) worden gecontroleerd op afzetten enzonodig gereinigd.
Om het rookkanaal te reinigen, dient u de bovenste thermosteen en de eventuele aanwezige afbuigplaat te verwijderen (zie montage-en onderhoudshandleiding). Eventuèle aanslag van roet en stof kunt u wegborstelen enwegzuigen. Na de reiniging plaatsu de gedemonteerde delen weeer.
TIP!
Het reinigen van de rookbuis geleucht met een flexibele buisborstel via de waarvoort voorziene reinigingsopening.
Wanneer op een adequate manier worden gestoookt, vormt de secundaire lustchtegelijkkertijd een heet luchtgordijn voor het glas, wat de roetaanslag op het keramisch glas vermindert.
Mochten er zich asdeeltjes afzetten op het keramisch glas, dan geven wij u de raad om naast een gewoon in de handel verkrijgbaar middel om het glas te reinigen ook gelebruik te makeen van een ander reinigingsprocedé, dat al lang worden toegepast en dat bovendien milieuvriendelijk is.
Neem een prop keulenrol of krantenpapier, bevochtig ze, dompel ze onder in de koude houtas, wrif daarmee het venster in en veeg schoon met een droge prop.
25.4 Bekleding van de verbrandingsruimte
De thermo stenen in de verbrandingsruimte van uw Como bestaanuitvermiculiet.Dat is een vuurvast mineralogisch granulaat met uitstekende isolerende eigenschappen.De dichtheid van de stenen werd bepaald op grond van de optimale verhouding tussen mechanische hardheid en isolatievermogen.Het relatief zachte oppervlak is Niet slijt vast.De thermo stenen要去en vernieuwd worden wanner stukken afbreken en zo de achterkant van de verbrandingsruimte zichbaar wordt.Barsten en scheuren in de thermo stenen verminderen de mogelijkheden van uw kachel Niet.
TIP!
U kunt beschadigingen van de thermo stenen beperken door de houtblokken voorzichtig in de verbrandingsruimte te leggen. Laat ze Niet vallen gegen de wanden van de verbrandingsruimte.
25.5 Afdichtbanden
De afdichtbanden bestaan uit sterk hittebestendige en asbestvrie glasvezel. Door veelvuldig gebruik konnen de dichtingen verslijten en moeten ze vernieuwd worden.
Laat uw haardkachel geregold nakijken door een vakman.
26. Foutenanalyse
| mogelijk probleem | mogelijk oorzaken |
| Het hout ontbrandt Niet of slechts aarzelend. | - Het hout is te dik. / Het hout is te nat. - Er wordt te weinig lucht toegevoerd. |
| Het hout brandt zonder holdere gele vlam, smeult wat of gaat zichs uit. | - Het hout is te nat. - Er wordt te weinig lucht toegevoerd. / De rookgasklep staat te ver dicht. - De buitentemporatuur ligt te hoog. |
| Er wordt te veel roet gezormd, de thermo stenen blijven tijden het branden Niet roetvrij. | - Het hout is te nat. - Er wordt te weinig lucht toegevoerd. - De houthoeveelheid is te Klein en daardoor blijft de verbrandingsruimte te koud. |
| Erzet zich roet af op het venster van de verbrandingsruimte. | - Het hout is te nat. - Er wordt te weinig secundaire lucht toegevoerd. - De deur van de verbrandingsruimte is nicht dicht. - De schoorsteen trekt te weinig. |
| Het hout verbrandt te snel. | - De schoorsteen trekt te hevig. - De houtblokken zijn te Klein. - De bedieningselementen zijn slecht ingesteld. |
| Tijdens de werkking komt rook in de kamer. | - Er wordt te weinig lucht toegevoerd. / De rookgasklep staat te ver dicht. - De schoorsteen is Niet breed genoeg. - Er is te veel roetafsetting in de rookgaspijpen in de kachelbuis of de schoorsteen. - De wind drukt op de schoorsteen. - Ventilatoren (uit de badkamer of de keulen) veroorzaken een onderduk in de woonruimte en zuigen rook uit de kachel. |
| De schoorsteen worden nat en komt vol teer en roet, uit de kachelbuis lekt water | - Het hout is te nat. - De rookgassen zijn te koud. / De schoorsteen is te koud. - De schoorsteen is te breed. |
| Het vuur brandt fel, maar toch worden de kachel onvoldoende warm. | - De schoorsteen trekt te hevig. - De luchtafsluiters zijn slecht ingesteld. |
| Bij het openen van de deur van de verbrandingsruimte ontsnapt rook in de kamer. | - De schoorsteen trekt te weinig. / De schoorsteen is te breed of Niet breed genoeg. - Het vuur brandt nog te hevig. - De deur van de verbrandingsruimte werk te snel geopend. - Ventilatoren (uit de badkamer of de keulen) veroorzaken een onderduk in de woonruimte en zuigen rook uit de kachel. - De rookgasklep staat dicht. |
Kachel Como, gecontroleerd volgens DIN-EN 13240: 2001 + A2 2004 e Art. 15 a B-VG (Oostenrijk) mag enkel worden gebruikt wonneer de stoorkamericht is en mag slechts als enig toestel voor een schoorsteen worden gebruikt.
Voor de afmetingen van de schoorsteen volgens EN 13384-1 / 2 gelden de volgende gegevens:
| Brandwaarden | Hout | Briketten | |
| Nominale warmtecapaciteit | 7 | 7 | kW |
| Uitlaatgas-massastroom | 7 | 7 | g/s |
| Nisbustemperaur | 300 | 300 | °C |
| Minimum persdruk bij nominale verwarmingscapaciteit | 11 | 11 | Pa |
| CO- gehalte bij 13% O2 | 0,07 | 0,07 | Vol% |
| Rendement | 82 | 81 | % |
| Fijnstoff | 36 | 35 | mg/Nm3 |
De op het typeplaatje aangegeven nominale verwarmingscapaciteit van 7 KW is naargelang van de isolatie van het gebouw voldoende voor 25 - 95 m² (onder voorbehoud)
| Afmetingen: | hoogte | breedte | diepte |
| kachel | 117,5 cm | 62 cm | 57 cm |
| stookkamer | 27,5 cm | 36 cm | 33 cm |
Gewicht (tegelkachel / speksteen): 215/271 kg
Opening van de stoorkamer: 1106 cm2
Diameter van het rookkanaal: 15 cm
Buisdiameter van het Hase-ventilatiesystem* 10 cm
- Voor een afzonderlijke luchttoevoer in passiehuizen en bij onvoldende luchttoevoer in de kamer waar de kachel staat

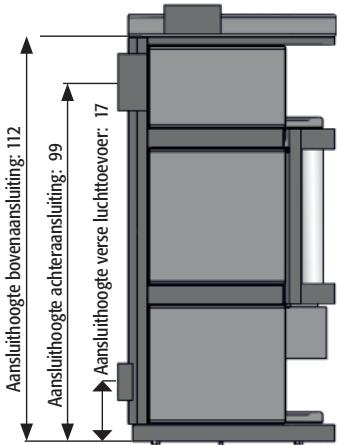

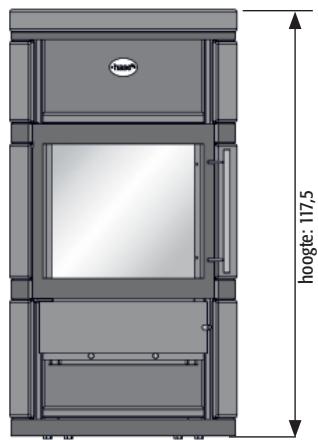

vooraanzicht
zijaanzicht
bovenaanzicht
Het origineel van de conformiteitsverklaring en de bijbehorende documenten werden bij de producent neergelegd
verklaart hiermee, dat de ruimteverwarmingsapparatuur
voor vaste brandstoffen met de handelsnaam :
Como
conform is met de bepalingen van de:
EG-richtlijn voor bouwproducten 89/106/EWG en het mandaat M129
en overeenkomt met de volgende geharmoniseerde norm:
EN 13240:2001+EN 13240:2001/A2:2004
De ruimteverwarmingsapparatuur voor vaste brandstoffen werk voor wat betreft de in de norm gestelde eisen getest door het volgende genotificierde keuringsbureau:
RWE Power AG
Fernando Naeera, bedrijsleider
De veilgehidsinstructies voor de bij het product behorende montage en bedieningsinstructie dienen in acht genomen te worden.
