BEDIENUNGSANLEITUNG COMO HASE
Bedienungsanleitung S. 4 - 20
Mode d'emploi P. 21 - 35
Istruzioni operative P. 36 - 50
Instructions for use P. 52 - 66
Bedieningshandleiding P. 68 - 82

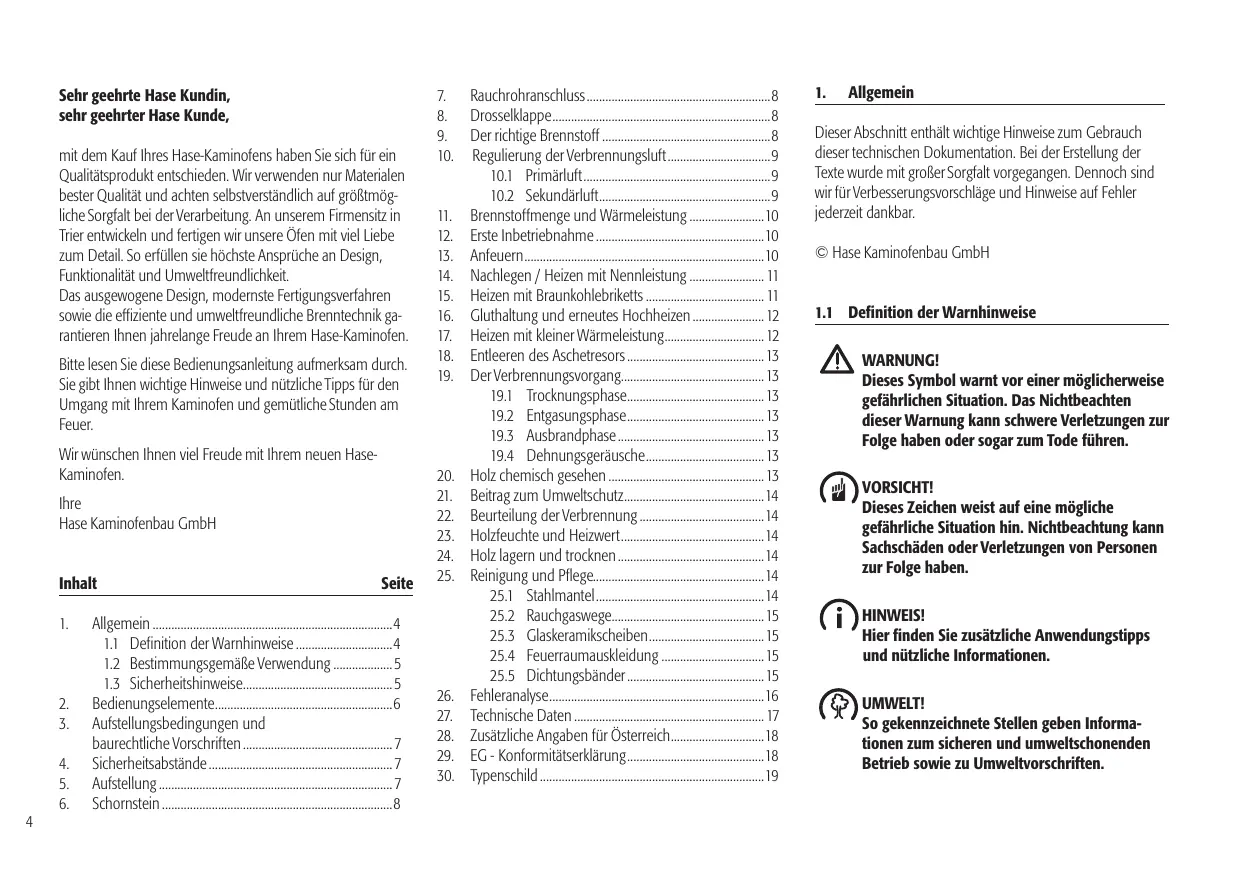

Sehr geehrte Hase Kundin, sehr geehrter Hase Kunde,
mit dem Kauf Ihres Hase-Kaminofens haben Sie sich für ein Qualitätsprodukt entschieden. Wir verwenden nur Materialen bester Qualität und achten selbstverständlich auf großtmögliche Sorgfalt bei der Verarbeitung. An unserem Firmensitz in Trier entwickeln und fertigen wir unsere Öfen mit viel Liebe zum Detail. So erfüllen sie höchte Ansprüche an Design, Funktionalität und Umweltfreundlichkeit.
Das ausgewogene Design, modernste Fertigungsverfahren sowie die effiziente und umweltfreundliche Brenntechnik garantieren Ohnen jahrelange Freude an Ihr Hase-Kaminofen.
Bitte lessen Sie diese Bedienungsanleitung aufmerksam durch. Sie gibt Ichnen wichtige Hinweise und nützliche Tipps für den Umgang mit ihrer Kaminofen und gemütliche Stunden am Feuer.
Wir wünschen Ohnen viel Freude mit ihrem neuen Hase-Kaminofen.
Ihre
Hase Kaminofenbau GmbH
Inhalt
Seite
- Allgemein 4
1.1 Definition der Warnhinweise 4
1.2 Bestimmungsgemäß Verwendung 5
1.3 Sicherheitshinweise.. 5
- Bedienungselemente 6
- Aufstellungsbedingungen und baurechtliche Vorschriften 7
- Sicherheitsabstände 7
- Aufstellung 7
-
Schornstein 8
-
Rauchrohranschluss 8
- Drosselklappe 8
- Der richtige Brennstoff 8
- Regulierung der Verbrennungsluft 9
10.1 Primarluft.. 9
10.2 Sekundärluft.. 9
- Brennstoffmerge und Wärmeleistung 10
- Erste Inbetriebnahme 10
- Anfeuern 10
- Nachlegen / Heizen mit Nennleistung 11
- Heizen mit Braunkohlebriketts 11
- Gluthaltung und erneutes Hochheizen 12
- Heizen mit kleiner Wärmeleistung 12
- Entleeren des Aschetresors 13

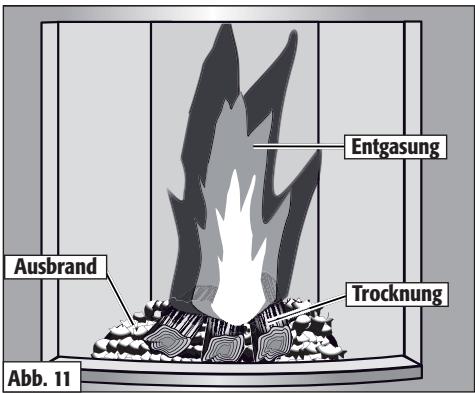

- Der Verbrennungsvorgang 13
19.1 Trocknungssphase 13
19.2 Entgasungsphase 13
19.3 Ausbrandphase 13
19.4 Dehnungsgeräuche 13
- Holz chemisch gesehen 13
- Beitrag zum Umweltschutz 14
- Beurteilung der Verbrennung 14
- Holzfeuchte und Heizwert 14
- Holz lagern und trocknen 14
- Reinigung und Pflege 14
25.1 Stahlmantel 14
25.2 Rauchgaswege. 15
25.3 Glaskeramikscheiben 15
25.4 Feuerraumskleidung 15
25.5 Dichtungsbander 15
- Fehleranalyse 16

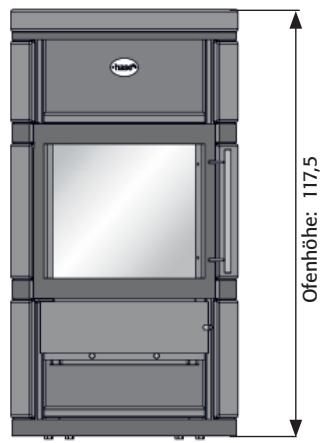

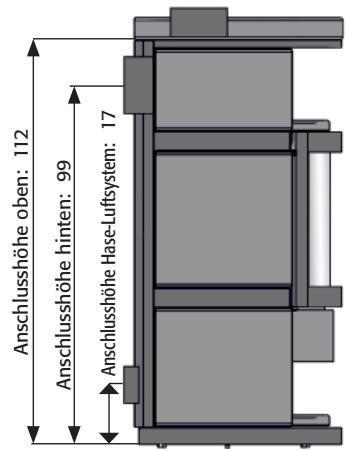

- Technische Daten 17
- Zusätzliche Angaben für Österreich 18
- EG-Konformitätserklarung 18
- Typenschild 19
1. Allgemein
Dieser Abschnitt enthalt wichtige Hinweise zum Gebrauch dieser technischen Dokumentation. Bei der Erstellung der Texte wurde mit großer Sorgfait vorgegangen. Dennoch sind wir für Verbesserungsvorschläge und Hinweise auf Fehler jederzeit dankbar.
© Hase Kaminofenbau GmbH
1.1 Definition der Warnhinweise
WARNING!
Dieses Symbol warnt vor einer möglicherweise gefährlichen Situation. Das Nichtbeachten dieser Warnung kann schwere Verletzungen zur Folge haben oder)sagar zum Tode führen.
VORSICHT!
Dieses Zeichen weist auf eine mögliche gefährliche Situation hin. Nichtbeachtung kann Sachschäden oder Verletzungen von Personen zur Folge haben.
HINWEIS!
HierfindensiezusätzlicheAnwendungstippsundnutzlicheInformationen.
UMWELT!
So gekennzeichnete Stellen geben Informationen zum sicheren und umweltschonenden Betrieb sowie zu Umweltvorschriften.
1.2 Bestimmungsgemäß Verwendung
Der KaminofenoridaurzumBeheizen von geeigneten Wohnräumen verwendet werden. Zulassige Brennstoffes sind Holz (Scheitholz) und Braunkohlbricketts.
WARNING!
Jede andere Verwendung ist nicht bestimmungsgemäß und kann zu erheblichen Beschädigungen des Produkts führen oder)sogar zu Verletzungen mit Todesfolge.
Schaden, die auf eine unsachgemäße Verwendung des Kaminofens zurückgehen, unterliegen nicht der Herstellergewährleistung.
1.3 Sicherheitshinweise
WARNING!
Verwenden Sie zum Anzünden niemals Spiritus, Benzin oder andere brenbbare Flüssigkeiten. Die äußeren Oberflächen des Kaminofens werden während des Betriebes sehr heißt. Daher besteht am gesamten Kaminofen Verbrennungsgefahr. Damit sie den Kaminofen gefahrlos bedieten können, liegt thism ein Handschuh bei.
Kinder)dürfen sich nicht unbeaufsichtigt am brennenden Kaminofen aufhalten. Es besteht Verbrennungsgefahr.
Beim Nachheizen sollenen Sie keine weiten und/oder leicht brennbaren Kleidungsstücke tragem.
Das Verbrennen unzulässiger Materialien wie Press-Spanplatten, lackiertem, laminiertem, imprägniertem oder kunststoffbeschichte
tem Holz, Abfallen usw. ist nicht zulässig. Es belastet die Umwelt und schädigt ihre gesamte Feuerungsanlage.
Lagern Sie keine entzündlichen Materialien oder Flüssigkeiten (z.B. Spraydosen) in unmittelbarer Höhe des Kaminofens.
Werden die Luftschieber geschlossen, wenn das Feuer brennt oder das Holz noch glütt, können die noch im Ofen vorhandenen brenbaren Gase explosionsartig verpuffen und dadurch den Kaminofen stark beschädigen.
Legen Sie auf keinen Fall Wäschestücks oder andere Gegenstände zum Trocknen auf den Kaminofen. Stellen Sie keine nicht hitzebeständigen Gegenstände auf dem Ofen oder in dessen Nähe ab.
Stellen Sie Wäscheständer zum Trocknen von Kleidungsstücken oder dergleichen in ausreichendem Abstand vom Kaminofen auf.
Bringen Sie sich durch einen Kamin- oder Wohnungsbrand niemals selbst in Lebensgebung. Die eigene Sicherheit besteht immer vor!
Am Kaminofen)durfen keine Veränderungen vorgenommen werden. Es durren nur Original-Ersatzteile der Hase Kaminofenbau GmbH eingesetzt werden.
VORSICHT!
Beachten Sie, dass der Kaminofen an einen Schornstein angeschlossen wird, der den jeweiligen regionalen und
nationalen Bestimmungen und Normen entspricht.
Achten Sie aus Sicherheitsgründen darauf, dass sümttliche Anschlüsse und Verbindungen zwischen Kaminofen und Schornstein dicht sind.
Falsch installierte oder undichte Rauchrohr stellen aufgrund der Gefahr von Rauchaustritt oder Bränden ein besonderes Risiko dar. Holen Sie für deren Anordnung und Montage unbedingt den Rat eines konzessionierten Fachbetriebes ein.
Wir empfehlen die Verwendung einer doppelwandigen Mauerbuchse und den Einbau eines Verbindungsstücks mit Drosselklappe.
Bitte beachten Sie hierzu die länderspezifischen gesetzlichen Bestimmungen.
Im Umkreis von 20 cm um die Anschluss-öffnung mussen Sie alle brennbaren bzw. temperaturempfindlichen Baustoffe auf und in der Wand entfernen und durch nicht brennbare Materialien ersetzen. Diese Vorschrift gilt nur in Deutschland. Andernorts sind die jeweiligen nationalen Brandschutzverordnungen zu befolgen.
HINWEIS!
Im Falle eines Schornsteinbrandes:
- Alarmieren Sie über den Notruf die Feuerwehr!
- Informieren Sie ihren Schornsteinfeger!
- Löschen Sie keinesfalls mit Wasser!
- Entfermen Sie brennbare Gegenstände vom Schornstein!
Warten Sie auf die Feuerwehr!

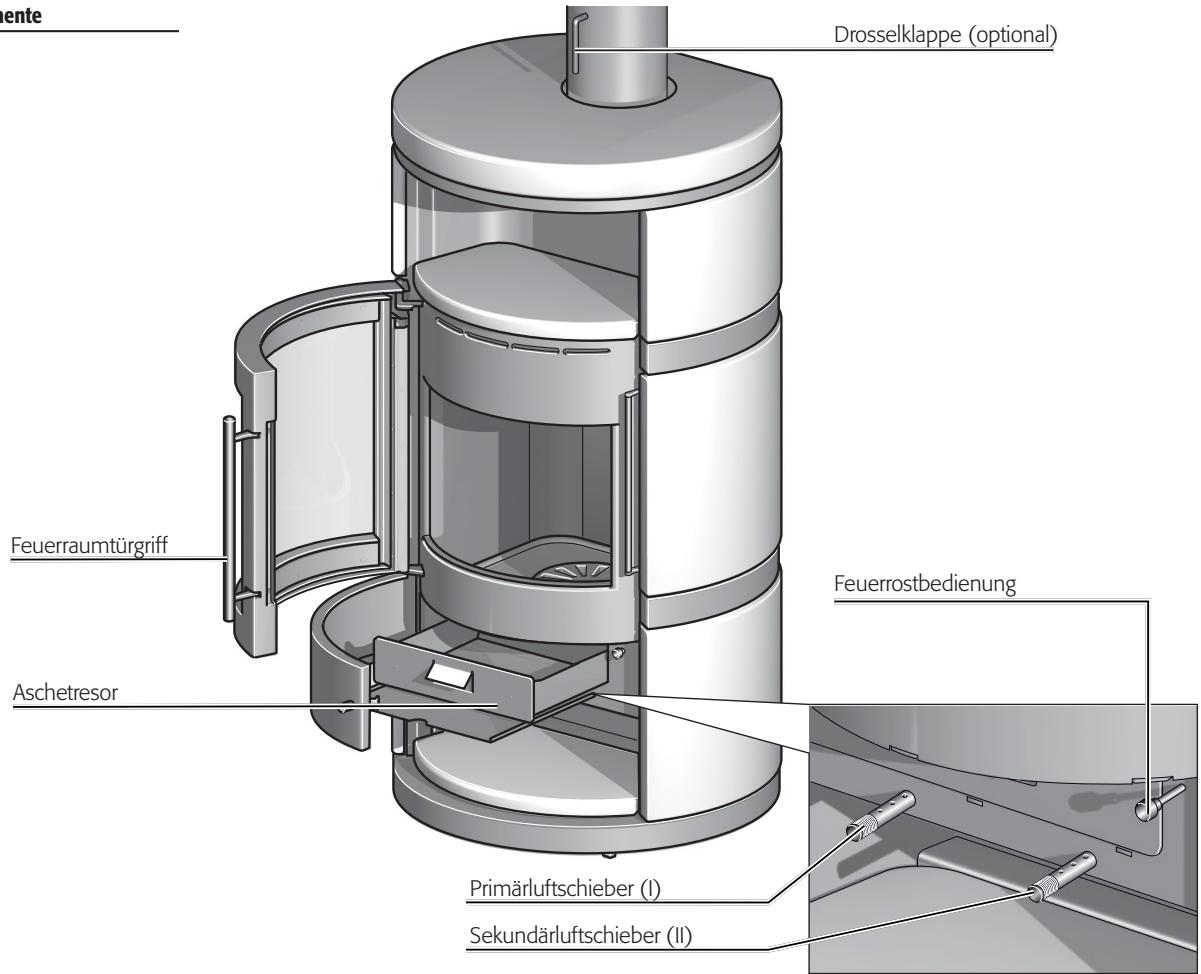

2. Bedienungselemente
3. Aufstellungsbedingungen und baurechtliche Vorschriften
Der Kaminofen ist anleitungsgemäß unter Einhaltung der geltenden nationalen und der europäischen Normen sowie den regionalen Vorschriften zu installieren.
In Deutschland ist der Kaminofen vor der Inbetriebnahme dem zuständigen Bezirksschornsteinfegermeister zur Abnahme anzumelden.
4. Sicherheitsabstände

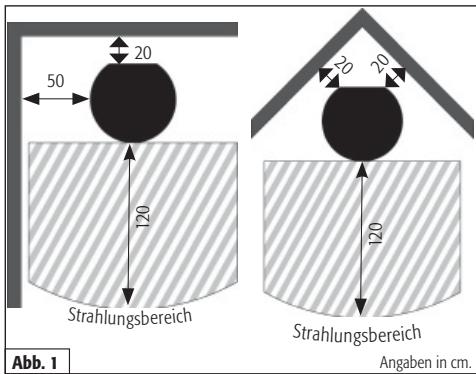

120 cm vor und 50 cm darüber dem Kaminofen darf sich im Strahlungsbereich der Feueraumscheibe kein brennbares bzw. wärmeempfindliches Material (z.B. Möbel, Holz- oder Kunststoffverkleidungen, Vorhänge usw.) befinden (Abb. 1).
Außerhalb des Strahlungsbereiches sind an den Seiten des Kaminofens 20~cm und dahinter 20~cm Abstand zu brennbaren Materialien einzuhalten (Abb. 1).
WARNING!
Bei brennbaren Fußbodenmaterialien (z.B. Holz, Laminat, Teppich) ist eine Boden platte aus nicht brennbarem Material vorgeschreiben (z.B. Fliesen, Sicherheitsglas, Schiefer, Stahlblech).

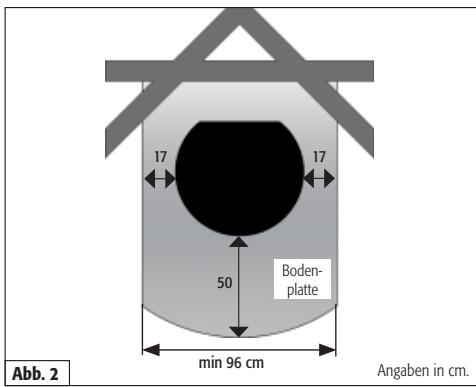

Die Bodenplatte muss den Grundriss des Kaminofens vorne um mindestens 50~cm und seitlich um mindestens 17~cm überragen (Abb. 2).
5. Die Aufstellung
Überprüfen Sie, ob die Tragfähigkeit der Aufstellfläche ausreicht. Gegebenenfalls kann die Tragfähigkeit durch Verwendung einer Bodenplatte zur Lastverteilung erhöht werden.
Prüfen Sie, ob der Raum, in dem der Como aufgestellt werden soll, ausreichend mit Verbrennungsluft versorgt wird. Bei gut abgedachteten Fenstern und Turen besteht die Möglichkeit, dass die Zufahr von Verbrennungsluft nicht ausreichend gewährleistet ist. Dies kann das Zugverhalten des Kaminofens und des Schornsteins beeinträchtigen.
Sind zusätzliche Eintrittsoffnungen für Verbrennungsluft erforderlich, * dürfen diese nicht verschlüssen werden.
VORSICHT!
Beim gleichzeitigen Betrieb von Kaminofen mit Luftungsanlagen und/oder Dunstabzugshauben kann im Aufstellraum des Kaminofens ein Unterdruck entstehen, der zu Problemen, etwa Rauchgasaustritt aus dem Kaminofen, führen kann.
HINWEIS!
Damit dem Raum kein Sauerstoff entzogen wird, empfehlen wir, Dunstabzugshauben, die die Luft nach außen führen, mittels eines Fensterkontaktschalters zu verriegeln.
6. Schornstein
Der Kaminofen Como muss an einen geeigneten Schornstein mit einer wirksamen Schornsteinhöhe von mindestens 4,50 m angeschlossen werden.
Er kann an einem Schornstein betrieben werden, an dem weitere Feuerstätten angeschlossen sind. Der Schornsteinquerschnitt sollte dem Querschnitt des Rauchrohres entsprechen. Ist die wirsame Schornsteinhohe zu gering und/oder der Schornsteinquerschnitt zu groß oder zu Klein, kann dies das Zugverhalten beeinträchtigen.
Der notwendige Forderdruck (Schornsteinzug) für den Como beträgt 11 Pa. Bei higherem Forderdruck steigen die Emissionen der Feuerstätte. Die Feuerstätte wird dadurch stark belastet und kann Schadennehmen.
Der maximal zulässige Forderdruck für den Como beträgt 35 Pa an der Abgaseinführung des Schornsteins. Zur Begrenzung des Forderdrucks können eine Drosselklappe (Abb. 4/1) oder ein Forderdruckbegrenzer hilfreich sein.
7. Rauchrohranschluss
Der Como ist mit einem Rauchrohr, dessen Innendurchmesser 15 cm beträgt, an den Schornstein anzuschlieben. Alle Rohrstücke müssen an den Verbindungsstellen passgenau gesteckt sein. Wir empfehlen die Verwendung von Rohrbögen mit Reinigungsturen.
VORSICHT!

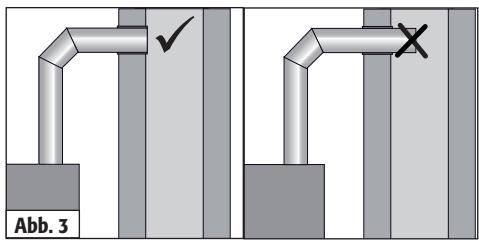

Das Rauchrohr muss am Schornsteineingang gut abgedacht werden undarf nicht in den inneren Querschnitt des Schornsteins hineinragen,um den Rauchabzug nicht zu behindern (Abb.3).
8. Drosselklappe
Die Drosselklappe (Abb. 4/1) ist ein optionales Bedienungselement. Sie ist im Rauchrohr angebracht und dient der Regulierung des Rauchgasstromes. Auf diese Weise verringt sie die Abbrandgeschwindigkeit. Steht der Griff der Drosselklappe quer zum Rauchgasrohr, ist der Abgasstrom maximal gedroselt. Wir empfehlen generell den Einbau einer Drosselklappe zur Reduzierung des Forderdrucks.itte beachten Si hierzu die länderspezifischen gesetzlichen Bestimmungen.
HINWEIS!
Bevor die Feuerraumtur während der Brennphase geöffnet wird, sollte vorher die Drosselklappe (Abb. 4/1) geöffnet werden.
9. Der richtige Brennstoff
In Kaminöfen)dürfen nur raucharme Brennstoffe verbrannt werden. Für den Kaminofen Como sind dies ausschließlich: naturbelassenes, stuckiges Holz, einschließlich anhaftender Rinde in Form von Scheitholz und Braunkohlebriketts.
Das sonstige Kaminofenfeuer brennt mit Buchenscheitholz. Bei Verwendung der Holzarten Eiche, Fichte, Birke oder Lärche empfehlen wir, Buchenholz beizumischen, um ein schönes Flammenbild zu erreichen. Reisig und keine Nadelholzscheite sind gute Anzündhifen.
Harzreiche Nadelhölzer (z.B. Fichte, Kiefer, Tanne) neigen zum Funkenflug. Es entstehen eine feine Flugasche, die beim Öffnen der Feuerraumtur aufgewirbelt werden kann.
Um die erforderliche Restfeuchte von max. 20% des Brennholzes zu erreichen, ist eine Lagerzeit von ca. zwei Jahren erforderlich.
VORSICHT!
Wenn zu feuchtes Holz als Brennstoff verwendet wird, kondensiert Wasserdampf. Dies kann zu Schaden am Kaminofen führen. Außer dem kommt es zu einem Leistungsverlust.
VORSICHT!
Unzulässig ist beispiesweise die Verbrennung von:
- feuchtem Holz (Restfeuche über 20%)
- lackiertem, laminiertem, imprägniertem oder kunststoffbeschäftchtetem Holz
- mit Holzschutzmitteln behandeltem Holz
- Hausmüll
- Papierbrikets (enthalten Schadstoff wie z.B. Cadmium, Blei, Zink)
- alle brennbaren Flüssigkeiten (auch Methanol, Ethanol) sowie alle Brennpasten und Gelen
UMWELT!
Bei der Verbrennung solcher unzulässiger Stoffe entstehen neben üben Gerüchen auch gesundheitsschädliche und umweltbelastende Emissionen.
Die Verbrennung von nicht zulässigen Brennstoffen ist ein Verstoß gegen das Bundesimmissionsschutzgesetz.
Falsche Brennstoffe und deren Verbrennungsrückstände können die Funktion und Lebensdauer des Kaminofens wie auch des Schornsteins beeinträchtigen - in thisem Fall erlischt sowohl die Gewährleistung als auch die Garantie.
10. Regulierung der Verbrennungsluft
Für ihren Hase-Kaminofen wurde eine individuelle Luftführung entwickelt, um die benötigte Luftmenge effektiv an die wichtigen Stellen zu leiten.
Beim Anfeuerungs- und Nachlegevorgang wird die Verbrennungsluft mit dem Primäreluft- und dem Sekundärluftschieber geregelt.
10.1 Primäluft
Die Primäreluft wird von unter durch das Rost in den Feuerräum geleitet. In der Anfeuerungsphase wird dadurch Schneller die notwendige Feuerräumtemperatur erreicht.
10.2 Sekundäluft
Die Sekundärluft wird durch Luftkanäme im Ofen von oben in den Feuerraum geleitet. Sie führt den für das vollständige Abbrennen der Holzgase vorgewärmten Sauerstoff in den Feuerraum und vermindert die Rußbildung an den Feueraumscheiben.
Für die Regulierung der Sekundär Luft gilt die Regel: Ein kleines Feuer besteht weniger Sekundär Luft, ein großes Feuer besteht viel Sekundär Luft.
WARNING!

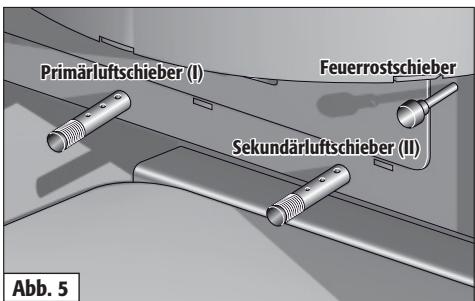

Bei zuweit geschlossenem Sekundärluftschieber (Abb. 5/I) besteht die Gefahr, dass die Abgase unvollständig verbrennen (Schwelbrand), dass die Feuerraumscheibe verrußt oder dass die angesammelten Holzgase explosionsartig verbrennen (Verpuffung).
Bei Holzfeuerung mit zu welt geöffnetem Primäreluftschieber (Abb. 5/I) besteht die Gefahr der Überhitzung des Kaminofens (Schmiedefeuereffekt).
VORSICHT!
Der Sekundärluftschieber (Abb. 5/II) darf im Betrieb niemals vollständig geschlossen werden. Der Feuerraum und das Aschefach hingegen müssen immer fest verschlossen sein.
11. Brennstoffmenge und Wärmeleistung
Welche Wärmeleistung Sie erzielen, hangt davon ab, wie viel Brennstoff Sie in den Ofen hineinlagen. Achten Sie darauf, beim Nachlegen nie mehr als maximal 2 kg Brennstoff in den Ofen einzufullen. Legen Sie mehr ein, besteht die Gefahr der Überhitzung. Schäden am Kaminofen oder ein Kaminbrand können die Folge sein.
HINWEIS!
Wenn Sie 1,7 kg Holzsche mit einer Scheitlänge von max. 30 cm einlagen, erreichen Sie bei einer Brenndauer von ca. 45 Minuten eine Wärmeleistung von ca. 7 kW (bei Braunkohlebriketts 3 Stück mit insg. ca. 1,7 kg bei ca. 60 min.).
HINWEIS!
Wenn Sie 0,5kg Holzscheite mit einer Scheitlänge von ca. 25~cm einlagen, erreichen Sie bei einer Brenndauer von ca. 40 Minuten eine Wärmeleistung von ca. 3,5kW (bei Braunkohlebrikettes 1 Stück. ca. 0,8kg bei ca. 60min. )
Der Como ist eine Zeitbrand-Feuerstätte,itte geben Sie immer nur eine Lage Brennstoff auf.
12. Erste Inbetriebnahme
HINWEIS!
Beim Transport zu Ohnen kann sich im Inneren des Ofens Kondensatfeuchte ansammeln, die unter Umständen zum Wasseraustritt am Ofen oder an den Rauchrohren führen kann. Trocknen Sie die feuchten Stellen umgehend ab.
Die Oberfläche Ihres Kaminofens wird vor der Farbbeschichtung mit StrahlgutVBorbereitet.Trotz sorgfaltiger Kontrolle konnen Reste im Ofenkörper verbleiben und sich bei der Aufstellung Ihres Kaminofens losen und hereausfallen.
HINWEIS!
Um möglich Schäden zu vermeiden, saugen Sie die Stahlkügelchen sofort mit dem Staubsauger auf.
Bei der ersten Inbetriebnahme jedem Kaminofens kommt es durch die Hitzeentwicklung zur Freisetzung flüchtiger Bestandteile aus der Beschichtung des Ofens, den Dichtbändern und den Schmierstoffen sowie zu Rauch- und Geruchsentwicklungen.
Bei erhöhter Brenntemperatur nauert dieser einmalige Vorgang ca. 4 bis 5 Stunden. Damit Sie diese erhöhte Brenntemperatur erreichen, erhöhen Sie die in Kapitel 14 „Nachlegen / Heizen mit Nennwärmeleistung" empfohlene Brennstoffmenge um ca. 25% .
VORSICHT!
Um Gesundheitsbeeinträchtigungen zu vermeiden, sollte sich während these Vorganges niemandunnotig in den betroffenen Räumen aufhalten. Sorgen Sie fur eine gute Belüfung und offen Sie Fenster und AuBenturen. Wenn notwendig benutzen Sie einen Ventilator zum schnellenen Lufttaustausch.
Sollte beim ersten Heizvorgang die maximale Temperatur nicht erreicht worden sein, kann auch später noch kurzzeitig Geruchsentwicklung aufreten.
13. Anfeuern
In der Anfeuerungsphase konnen höhere Emissionswerte aufreten, deshalb soll diese Phase möglichst kurz sein.
Die in der Tabelle 1 (siehe Abb. rechts) beschrieben Schieberstellungen sind eine Empfehlung, die bei den Normprüfungen ermittelt wurden. Passen Sie, je nach Witterungsbedingungen und Zugverhalten des Schornsteins, die Schieberstellungen Ihres Como an die vorherrschenden Gegebenheiten an.
HINWEIS!
Der Como darf nur geschlossen betrieben werden. Die Feuerraumturoridae Sie nur zum Nachlegen des Brennstoffes offen.
WARNING!
Verwenden Sie zum Anzünden niemals Benzin, Spiritus oder andere brennbare Flüssigkeiten.
Anfeuern
Tab. 1

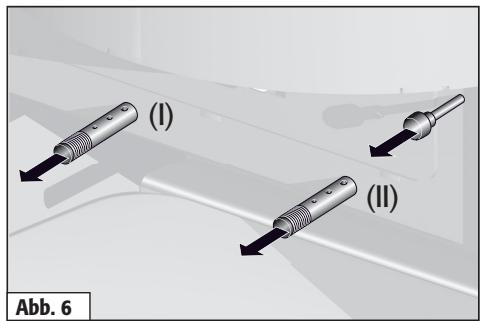

| Vorgehensweise | Stellung der Bedienungselemente |
| Primäreluft und Sekundäreluft vollständig offen. | Primär- und Sekundäreluftschieber kompletter Herausziehen.(s. Abb.6) |
| Feuerrost offen. | Feuerrostschieber Herausziehen. |
| Restasche und evtl. unver-brannte Holzcohle in der Mitte des Brennraumes anhäufen. | |
| Legen Sie in die Mitte des Feueraums 2-3 kleine Scheite, auf diese schachten Sie die Anzündhile und ca. 0,5 kg Holzpane. | Feueraumtür offen. |
| Anzündhile anzüden. | Feueraumtür schreiben. |
14. Nachlegen / Heizen mit Nennleistung
Das Nachlegen sollend dann erfolgen, wenn die Flammen des vorherigen Abbrandes gerade erloschen sind.
Nachlegen/HeizenmitNenneistung
Tab. 2

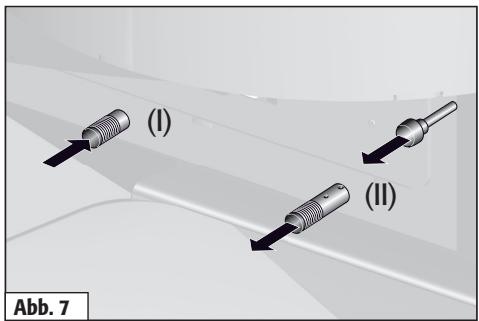

| Vorgehensweise | Stellung der Bedienungselemente |
| Primäreluft und Sekundäreluft einstellen. | Primäreluftschieber (I) schließen, Sekundäreluftschieber (II) zwischen Markierung 2 u. 3. (s. Abb.7) |
| Feuerrost schreiben. | Feuerrostschieber hineinschieben. |
| Zwei Holzscheite von insgesamt ca. 1,7 kg mit der Stirnseite nach Vorne zeigend einlagen. Nur eine Lage Brennstoff nachlegen. | Feuerraumtür öffnen. |
| Feuerraumtür schreiben. |
15. Heizen mit Braunkohlebrikets
Das Anfeuern und das erste Nachlegen sollte mit Holz erfolgen, siehe „Anfeuern". Auf eine kräftige Grundglut legen Sie dann die ersten zwei bis drei Braunkohlbrikets. Sie sollenn mittig auf dem Rost mit fingerbreitem Abstand liegen und mit folgenden Einstellungen abgebrannt werden:
Heizen mit Braunkohlebrikets
Tab. 3

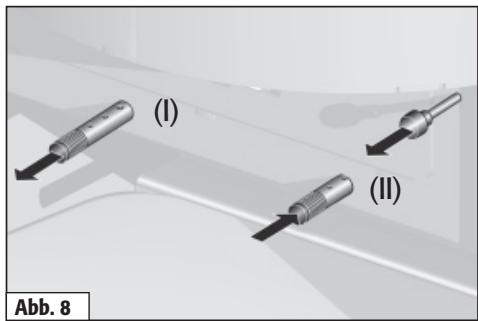

| Vorgehensweise | Stellung der Bedienungselemente |
| Primäreluft vollständig offen. | Primäreluftschieber (I) ganz herausziehen. |
| Sekundäreluft einstellen. | Sekundäreluftschieber (II) auf Markierung 2. (s. Abb.8) |
| 2 Stück Brikett auf Feuerost auflegen | |
| Feuerost offen. | Feuerrostschieber hersausziehen. |
16. Gluthaltung und erneutes Hochheizen
Warten Sie, bis die Braunkohlebrikets bei deniben beschrieben Einstellungen gut durchgebrannt sind. SchlieBen Sie dann die Primarluft (I) und das Feuerrost. Die Sekundärluft (II) schlieBen Sie zu 2/3.
HINWEIS!
Solange der Kaminofen noch in Betrieb ist, die Sekundärluft nicht ganz schreiben.
Zum erneuten Hochheizen rutteln Sie die Restglut mit dem Feuerrostschieber auf. Offnen Sie die Primäreluft (I) und legende Sie neue Holzscheite auf.
17. Heizen mit kleiner Wärmeleistung (während der Übergangszeit)
Die Wärmeleistung Ihr's Como konnen Sie durch die Menge des Brennstoffs beeinflussen.
HINWEIS!
Drosseln Sie die Verbrennung nicht durch zugeinge Luftzufuhr. Dies führt beim Heizen mit Holz zu einer unvollständigen Verbrennung und der Gefahr einer explosionsartigen Verbrennung angesammelter Holzgase (Verpuffung).
Heizen mit Holz bei kleiner Wärmeleistung
Tab. 4

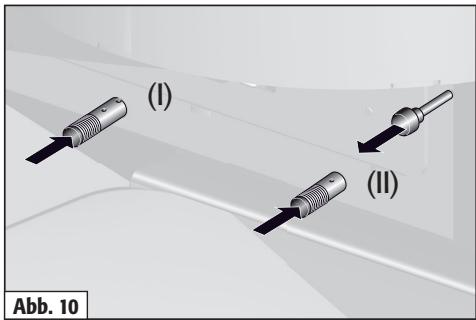

| Vorgehensweise | Stellung der Bedienungsbeleme |
| Primäreluft vollständig schreiben. | Primäreluftschieber (I) ganz hineinschieben. |
| Sekundäreluft einstellen. | Sekundäreluftschieber (II) zwischen Markierung 2 u. 3. (s. Abb.9) |
| Feuerrost schreiben. | Feuerrostschieber hineinschieben. |
| Ein Holzscheit mittig im Feueraum (ca. 0,7 kg) nachlegen. | |
Heizen mit Brikett beikleiner Wärmeleistung
Tab. 5
| Vorgehensweise | Stellung der Bedienungselemente |
| Primäreluft einstellen. | Primäreluftschieber (I) auf Markierung. 2. (s. Abb.10) |
| Sekundäreluft einstellen. | Sekundäreluftschieber (II) zwischen Markierung 1 u. 2. (s. Abb.10) |
| 1 Stück Brikett auf Feuerrost auflegen. | |
| Feuerost öffnen. | Feuerrostschieber Herausziehen. |
18. Entleeren des Aschetresors
Entsorgen Sie die Asche sicherheitshalber nur in erkalteten Zustand. Wahrend der Ascheaufnahme befindet sich der Deckel unter dem Aschetresor.
Nehmen Sie den Aschetresor mit dem darunter befindlichen Deckel hersus. Schieben Sie den Deckel auf den Aschetresor, so dass dieser verschlossen ist. Die leichte Asche kann nun nicht mehr verliegen und ihre Wohnung bleibt sauber. Das Einsetzen des Aschetresors erfolgt in umgehrter Reihenfolge.
VORSICHT!
Ein wachsender Aschekegel kann die Zufuhr von Primäreluft beeinträchtigen oderSolar versperren. Achten Sie darauf, dass der Luftweg fur die Primäreluft zwischen Aschetresor und Aschefachboden frei bleibt.
19. Der Verbrennungsvorgang
Ein Holzstück verbrennt in drei Phasen. Diese Vorgänge laufen bei einem Holzfeuer jedoch nicht nur nacheinander, sondern auch gleichzeitig ab.
19.1 Trocknungssphase
Das im luftrockenen Holz noch vorhandene Wasser (ca. 15-20 % ) wird verdampft. Dies geschiett bei Temperaturen von ca. 100^ C. Dazu muss dem Holz in der Anheizphase Wärme zugeführten werden; dies wird durch keine Holzsche erreicht.
19.2 Entgasungsphase
Bei Temperaturen zwischen 100^ und 150^ werden -zunachst langsam - die im Holz enthaltenen Inhaltsstoffe aufgesalten und in Gase umgewandelt. Gleichzeitig wird das Holz durch die Hitze zersetzt. Bei Temperaturen über 150^ wird die Gasentwicklung beschleunigt. Der Anteil der flüchtigen Bestandteile macht etwa 80% der Holzsubstanz aus. Die eigentliche Verbrennung beginnt mit der Entzung der entstandenen Gase bei ca. 225^ (Zündtemperatur) und der Freisetzung von Wärme. Dazu muss ausreichend Sauerstoffvorhanden sein. Bei ca. 300^ ist der Höhepunkt der Verbrennung erreicht. Die Reaktion verlaufn nun so stürmisch, dass die größten Wärmemengen freigesetzt werden. Dabei können die Flammene temperatur von bis zu 1100^ erreichen.
19.3 Ausbrandphase
Wenn die flüchtigen Bestandteile verbrannt sind, bleibt Holzkohlenglut zusammen. Sie verbrennt langsam, fast ohne Flamme bei einer Temperatur von ca. 800^ C. Entscheidend für eine saubere Verbrennung ist eine möglichst vollständige chemische Reaktion der Holzgase mit dem Sauerstoff der Verbrennungsluft. Bei ihrem Hase-Kaminofen wird die Verbrennungsluft vorgewärmt und über breite Eintrittsöffnungen in den Feuerraum geleitet, so dass es bei hohen Temperaturen zu einer gute Durchmischung der Gase mit der Luft kommt. Eine wichtige Einflussgroße in jeder Verbrennungphase ist die Menge der Verbrennungsluft. Zu weniger Luft führt zu Sauerstoffmangel und unvollständiger Verbrennung, zu viel Luft sentk de Feuerraumtemperatur und damit den Wirkungsgrad. Bei einer unvollständigen Verbrennung entstehen Luftschadstoffe wie Staub, Kohlenmonoxid und Kohlenwasserstoffe.
19.4 Dehnungsgeräusche
Stahl dehnt sich beim Erwärmen aus undzieht sich beim Erkalten zusammen. Diese Bewegungen entstehen in der Anheiz- und Abkuhlphase sowie während des Nachlegens. Sie konnen bei ihrem Kaminofen zu hörbaren Dehnungsgeräussen führen. Die Konstruktsweise Ihr's Kaminofens berücksichtigt diese physikalischen Vorgänge, so dass der Ofen keinen Schaden nimmt.
20. Holz chemisch gesehen
Holz besteht zum überwiegenden Teil aus den Elementen Kohlenstoff, Wasserstoff und Sauerstoff. Umweltkritische Stoffe wie Schwefel, Chlor und Schwermetalle sind praktisch nicht vorhanden. Bei der vollständigen Verbrennung von Holz entstehen deshalb in der Hauptsache Kohlendioxid und Wasserdampf als gasförmige Stoffe sowie in geringem Umfang Holzasche als fester Verbrennungsrest. Bei der unvollständigen Verbrennung können dagegen eine Reihe von umweltbela
stenden Substanzen erzeugt werden, z.B. Kohlenmonoxid, Essigsaure, Phenole, Methanol, Formaldehyde, RuB und Teer.
21. Beitrag zum Umweltschutz
Ob Ihr Como umweltschonend oder umweltbelastend brennt, hängt in hohem Maße von ihrer Bedienung und der Art des Brennstoffs ab (s. Abs. 9. Der richtige Brennstoff). Verwenden Sie davon ausschließlich trockenes Holz; am besten eignen sich Laubholzer wie Buchen- und Birkenholz.
Nehmen Sie zum Anheizen nur keine Holzstücke. Diese entzünden sich schneller als große Holzscheite, so dass die für eine vollständige Verbrennung notwendige Temperatur schnell erreicht wird.
Das haufigere Nachlegen kleinerer Holzmengen ist beim Dauerheizen energetisch und ökologisch vorteilhafter.
22. Beurteilung der Verbrennung
Die Güte der Verbrennung können Sie an den folgenden Merkmalen sehrleitung beurteilen:
Farbe und Beschaffenheit der Asche: Bei einer sauberen Verbrennung entstehen eine feine weiße Asche. Eine dunkle Färbung deutet auf Holzkohlenreste hin; die Ausbrandphase ist in thisem Fall nur unvollständig erfolgt.
Farbe der Rauchgase am Schornsteinkopf: Hierbei gilt: Je unsichtbarer die Rauchgase den Schornstein verlassen,esto betteristied Verbrennung.
In der Übergangszeit (Fruhling/Herbst) kann es bei Außentemperaturen über 16^ Czu Zugstorungen im Schornstein
kommen. Lösst sich bei dieser Temperatur durch schmelles Abbrennen von Papier oder kleiner Holzscheite (Lockfeuer) kein Zug erzeugen, sollen den Sie auf die Feuerung verzichten.
23. Holzfeuchte und Heizwert
Faustregel: Je feuchter das Holz,为重点chlechter der Heizwert.
Der Heizwert des Holzes hängt sehr stark von der Feuchtigkeit darin ab. Je mehr Wasser das Holz enthalt,esto mehr Energie muss fur dessen Verdampfung bei der Verbrennung aufgewendet werden; dadurch gehen Energie verloren. Je feuchter das Holz ist,esto niedriger ist sein Heizwert.
Dazu ein Beispiel: Frisch geschlagenes Holz hat einen Feuchtingeitsgehalt von ca. 50% und einen Heizwert von etwa 2,3 kWh/kg; gut luftgrocknetes Holz hat dagegen einen Feuchtingeitsgehalt von ca. 15% bei einem Heizwert von etwa 4,3 kWh/kg.
Wenn Sie also sehr feuchtes Holz verbrennen, erzielen Sie bei gleicher Holzmenge nur ungebär her die halbe Wärme-leistung. Beim Verbrennen von feuchtem Holz setzen sich außer dem viel mehr Rußpartikel an der Feueraumscheibe ab. Überdies kann der Wasserdampf, der bei der Verbrennung von feuchtem Holz entstehen, im Rauchrohr oder Schornstein kondensieren. Glanzruß oder die Versorgung des Schornsteins konnen die Folgen sein. Versorgung kann zu Kondensationschäden am Schornstein und unangenehmen Gerüchen führen, bei Glanzruß besteht die Gefahr einer Entzündung (Kaminbrand). Weiterhin sinkt durch einen hohen Feuch-tigkeitsgehalt des Holzes die Verbrennungsterpmatur, dies verhindert eine vollständige Verbrennung aller Holzbestandteile und führt zu einer erheblichen Umweltbelastung. Die Restfeuchte Ihres Brennholzes konnen Sie mit einem Holzfeuchtemessgerät ermitteln.
24. Holz lagern und trocknen
Holz braucht Zeit zum Austrocknen. Bei richtiger Lagerung dauert es 2 bis 3 Jahre bis das Holz lufttrocken ist.
Zersägen und spalten Sie das Holz gebrauchsfertig zum
Lagern, dadurch trocknet es Schneller. Kleine Holzsche
trocknen better als große.
Schichten Sie die Holzsche an einer belufteten, mögich
sonnigen Stelle, idealerweise Südseite, regengeschützt, auf
Lassen Sie zwischen den einzelnen Holzstößen eine Handbreit Abstand, damit durchströmende Luft die entweichende Feuchtigkeit aufnehmen kann.
Decken Sie ihre Holzstoffe keinesfalls mit Plastikfolie oder Zeitplanen ab; die Feuchtigkeit kann sonst nicht entweichen.
Stapeln Sie frisches Holz nicht im Keller, da es Dort wegen der geringen Luftbewegung erhäfert statt trocknet.
Lagern Sie nur bereits trockenes Holz in trockenen und gut belufteten Kellerräumen.
25. Reinigung und Pflege
25.1 Stahlmantel
Hase-Kaminöfen besitzen eine hochhitzebestandige, offenporige Lackierung, die einen eingeschränkten Korrosionsschutz bietet, so dass es unter Umständen zu Flugrost kommt kann.
Zum Reinigen der Stahlteile darauf kein säurehaltiges Reinigungsmittel (z.B. Zitrus- oder Essigreiniger) verwendet werden. Ein leicht angefeuchtetes Tuch zum Abwischen der Stahlteile ermöglicht eine ausreichende Reinigung.
Vermeiden Sie eine zu feuchte Reinigung im Bereich des Fußbodens / der Bodenplatte. Verschüttetes Wasser aus Wasserkessen oder -schalen sollen Die umgehend trocknen.
Stellen Sie den Como nicht in, feuchten Räumen", z.B.
Wintersgärten auf.
Vermeiden Sie eine Zwischenlagerung in angeheizten Rohbauten oder Garagen.
HINWEIS!
Mit Flugrost befallene Stellen setzen sich mit dem Original Hase-Ofenlack nacharbeiten.itte richten Sie sich nach den Verarbeitungshinweisen. Spraydosen erhalten Sie bei ihrem HaseFachhändler, der Ihnen auch Tipps zur Verarbeitung gibt.
25.2 Rauchgaswege
Der Kaminofen und die Rauchrohre müssen jeder Jahr nach der Heizperiode - evtl. auch öfter, z.B. nach der Reinigung des Schornsteins, auf Ablagerungen untersucht und gegebenenfalls gereinigt werden.
Zur Reinigung der Rauchgaswege demontieren Sie den oberen Thermostat und die evtl. vorhandenen Umlenkplatten (siehe Montage- und Wartungsanleitung). Etwaige Ablagerungen von Ruß und Staub können wegebürstet und abgesaugt werden. Setzen Sie nach der Reinigung die demontierten Teile wieder ein.
HINWEIS!
Das Rauchrohr reinigen Sie durch die damit vorgesehene Reinigungsoffnung mit einer flexiblen Rohrbürste.
25.3 Glaskeramikscheiben
Bei sachgemäßem Befeuern bildet die Sekundärluft einen heißen Luftvorhang vor der Scheibe, der das Verrußen der Glaskeramik vermindert.
Sollten sich Dennoch Aschepartikel auf der Keramikglasscheie absetzen, empfehlen wir ihren neben handelsüblichen Glasreiniger ein weiteres bewährtes und umweltschonendes Reinigungsverfahren:
Feuchten Sie ein Knäuel Haushalts- oder Zeitungspapier an, tauchen Sie es in die kalte Holzasche und reiben Sie damit die Scheibe ein. Am Schluss wischen Sie einfach mit einem trockenen Papierknäuel nach.
25.4 Feuerraumauskleidung
Die Thermosteine im Feuerraum Ihres Como bestehen aus Vermiculite. Dies ist ein feuerfestes, mineralogisches Granulat mit hervorragenden Isolationseigenschaften. Die Dichte der Steine ist durch das optimale Verhältnis zwischen mechanischer Festigkeit und Isolationsfähigkeit bestimmt. Die relativ weiche Oberfläche verschleitigt naturngemäß beim Gebrauch. Die Thermosteine müssen erneuert werden, wenn Stücke herausbrenchen und die dahinter liegende Feuerraumrückwand sightbar wird. Risse in den Thermosteinen beeinträchtigen die Brauchbarkeit Ihres Kaminofens nicht.
HINWEIS!
Beschädigungen an den Thermosteinen können Sie verhindern, indem Sie Holzsche vorsichtig in den Feuerraum legen. Lassen Sie keine Holzsche gegen die Feuerraumwände fallen.
25.5 Dichtungsbänder
Die Dichtungsbänder bestehen aus hochhitzebeständiger, asbestfreier Glasfaser. Je nach Gebrauchshäufigkeit können die Dichtungen verschreiben und müssen erneuert werden.
Lassen Sie ihren Kaminofen regelmäßig durch einen Fachmann überprüfen.
26. Fehleranalyse
| mögliches Problem | mögliche Ursachen |
| Das Holz entzündet sich nicht oder nur zögernd. | - Das Holz ist zu dick. / Das Holz ist zu feucht.
- Die Luftzuführ ist zu gering. |
| Das Holz brennt ohne helle, gelbe Flamme, schwelt vor sich hin oder gehen socr aus. | - Das Holz ist zu feucht.
- Die Luftzuführ ist zu gering / Die Drosselklappe ist zu weit geschlossen.
- Die Außentemperatur ist zu hoch. |
| Es bildet sich zu viel Ruß, die Thermosteine bleiben während des Betriebes nicht rußfrei. | - Das Holz ist zu feucht.
- Die Luftzuführ ist zu gering.
- Die Holzmenge ist zu gering; und dadurch bleibt die Brennkammer zu kalt. |
| Die Feueraumscheibe verrußt. | - Das Holz ist zu feucht.
- Die Sekundärluftzufahr ist zu gering.
- Die Feueraumtür ist undicht.
- Der Schornsteinzug ist zu schwach. |
| Das Holz brennt zu schnell ab. | - Der Schornsteinzug ist zu stark.
- Das Holz ist zu Klein gesalten.
- Bedienungselemente sind falsch eingestellt. |
| Während des Betriebes tritt Rauch aus dem Kaminofen aus. | - Die Luftzuführ ist zu gering / Die Drosselklappe ist zu weit geschlossen.
- Der Schornsteinquerschnitt ist zu eng.
- Die Rauchgasüge im Ofenhr oder Schornstein sind stark verrußt.
- Der Wind drück auf den Schornstein.
- Ventilatoren (Bad, Küche) erzeugen Unterdruck im Wohnraum und saugen Rauch aus dem Ofen. |
| Der Schornstein wird Nass und versotet, Kondensat tritt aus dem Ofenrohr aus. | - Das Holz ist zu feucht.
- Die Rauchgase sind zu kalt. / Der Schornstein ist zu kalt.
- Der Schornsteinquerschnitt ist zu groß. |
| Obwohl das Feuer heftig brennt, wird der Ofen nicht richtig warm. | - Der Schornsteinzug ist zu stark.
- Die Luftschieber sind falsch eingestellt. |
| Beim Öffnen der Feueraumtür tritt Rauch aus. | - Der Schornsteinzug ist zu schwach. / Der Schornsteinquerschnitt ist zu groß oder zu Klein.
- Das Feuer brennt noch zu stark.
- Die Feueraumtür wurde zu schnell geöffnet.
- Ventilatoren (Bad / Küche) erzeugen Unterdruck im Wohnraum und saugen Rauch aus dem Ofen.
- Die Drosselklappe ist geschlossen. |
27. Technische Daten
Kaminofen Como, geprüft nach DIN-EN 13240: 2001 + A2 2004 und Art. 15 a B-VG (Österreich), davon nur mit geschlossenem Feuerraum betrieben werden, mehrere Anschlüsse an einen Kamin möglich.
VKF-Nr.: 18009
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gestelten folgende Daten:
| Brennwerte | Scheitholz | Brikett | |
| Nennwärmeleistung | 7 | 7 | kW |
| Abgasmassenstrom | 7 | 7 | g/s |
| Abgasstutzentemperatur | 300 | 300 | °C |
| Mindestforderdruck bei Nennwärmeleistung | 11 | 11 | Pa |
| CO-Gehalt bei 13% O2 | 938 | 838 | Vol% |
| Wirkungsgrad | 82 | 81 | % |
| Feinstaub | 36 | 35 | mg/Nm3 |
Die auf dem Geräteschild angegebene Nennwärmeleistung von 7 kW ist je nach der Isolierung des Gebäudes ausreichend für 25 bis 95 m² (ohne Gewähr)
| Abmessungen: | Höhe | Breite | Tiefe |
| Ofen | 117,5 cm | 62 cm | 57 cm |
| Feuerraum | 27,5 cm | 36 cm | 33 cm |
| Gewicht (Keramik / Speckstein): | 215 / 271 | kg |
| Feuerraumöffnung: | 1106 | cm2 |
| Rauchrohrdurchmesser: | 15 | cm |
| Rohrdurchmesser Hase-Luftsystem*: | 10 | cm |
- Für separate Luftzufahr in Niedrigenergiehäusern und bei unzureichender Verbrennungsluftversorgung im Aufstellungsraum.
Vorderansicht
Seitenansicht
28. Zusätzliche Angaben für Österreich:
Prüfferichtsnumber (A): FSPS-Wa 1756-A
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:
| Nennwärmeleistung | 7 | kW |
| Leistungsbereich min./max. | 3,3-7,6 | kW |
| Brennstoffwärmeleistung | 9,4 | kW |
| Abgasmassenstrom | 7 | g/s |
| Abgasstutzentemperatur | 300 | °C |
| Mindestforderdruck bei Nennwärmeleistung | 11 | Pa |
| Emissionswerte(Scheitholz): |
| CO | 595 mg / MJ |
| NOx | 76 mg / MJ |
| HC | 38mg / MJ |
| Staub | 25 mg / MJ |
| Wirkungsgrad | 82 % |
| Datum der Typenprüfung: | 06.03.08 |
Der Hersteller: Hase Kaminofenbau GmbH
Niederkircherstr. 14
D-54294 Trier
erklart hiermit, dass der Raumheizer für feste Brennstoffe mit der Handelsbezeichnung:
Como
konformistmitdenBestimmungender:
EG-Bauproduktenrichtlinie 89/106/EWG sowie dem Mandat M129
und mit der folgenden harmonisierten Norm übereinstimmt:
EN 13240:2001+EN 13240:2001/A2:2004
Eine Prüfung des Raumhezers für feste Brennstoffe auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle :
RWE Power AG
Feuerstättenprüfstelle
D-50226 Frechen
Kennziffer: NRW 16
Die Sicherheitshinweise der dem Produkt beiliegenden Montage und Bedienungsanleitung sind zu beachten.
Sicherheitsabstände zu brennbaren Materialien
Zeitbrandfeuerstätte für geschlossenen Betrieb
Gerät ist für eine Mehrfachbelegung des Schornsteins geeignet
Heizleistung: 7 KW
zulässige Brennstoffe:
Scheitholz / Braunkohlebriketts
CO-Emission: (
Scheitholz : 0,08 %
Braunhoekbriketts : 0 . 07 % /Mittlere Abstruktur: 200 °
Mittlere Abgastemater 300^ /Energieeffizienz: Scheidholz 82% - B
Staub-Emissionen: (bei 13%
Prüfzeichen VKF : 18009
Geprüft nach : ART 15a-B-VG (AT)
Prüfferichtsnummer(AT):FSPS-Wa 1756-A
Wärmeleistungsbereich Min/Max: 3,3 KW-7,6 KW
Brennstoffwärmeleistung: 9,4 KW
08
HASE Kaminofenbau GmbH D 54294 Trier
© Hase Kaminofenbau GmbH.
Le fabricant: Hase Kaminofenbau GmbH
Niederkircherstr. 14
D-54294 Trier
Feuerstättenprüfstelle
D-50226 Frechen
Kennziffer: NRW 16
Trier, Le 10.05.2010
Hase Kaminofenbau GmbH
#
© Hase Kaminofenbau GmbH
Niederkircherstr. 14
D-54294 Trier
Feuerstättenprüfstelle
D-50226 Frechen
Kennziffer: NRW 16
Trier ll 10/05/2010
Fernando Najera, aministratore delegato
Yours sincerely, Hase Kaminofenbau GmbH
Contents
© Hase Kaminofenbau GmbH
The Manufacturer: Hase Kaminofenbau GmbH
Niederkircherstr. 14
54294 Trier / Germany
Feuerstättenprüfstelle
D-50226 Frechen
Kennziffer: NRW 16
© Hase Kaminofenbau GmbH.
25.3 Glaskeramische vensters
27. Technische gegevens
VFK-Nr.: 18009; Controleverslag nummer (AT): FSPS-Wa 1756-A
De fabrikant: Hase Kaminofenbau GmbH
Niederkircherstr. 14
D-54294 Trier
Feuerstättenprüfstelle
D-50226 Frechen
Kennziffer: NRW 16
Trier, 10.05.2010
