BEDIENUNGSANLEITUNG BARI HASE

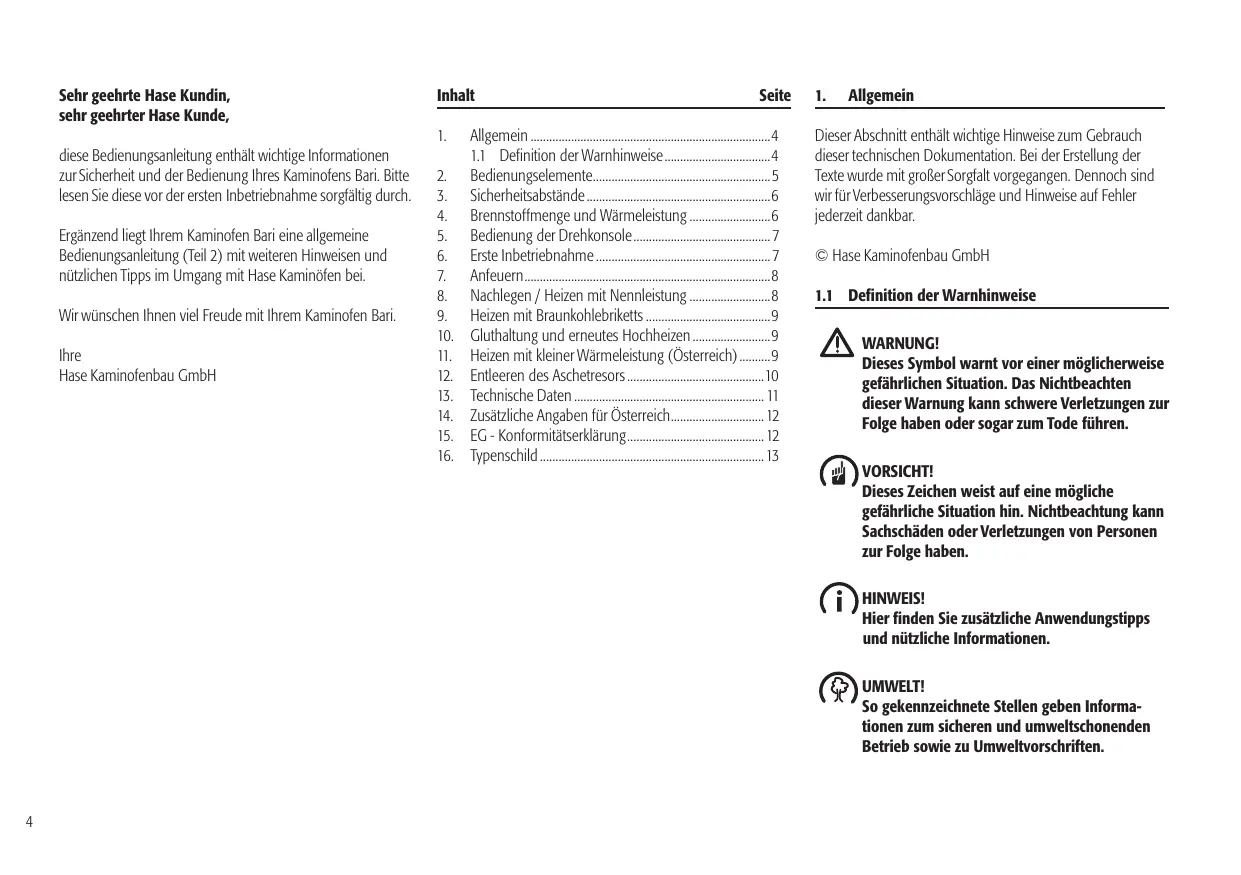

R4_01/11 Sehr geehrte Hase Kundin, sehr geehrter Hase Kunde, Inhalt

diese Bedienungsanleitung enthält wichtige Informationen zur Sicherheit und der Bedienung Ihres Kaminofens Bari. Bitte lesen Sie diese vor der ersten Inbetriebnahme sorgfältig durch. Ergänzend liegt Ihrem Kaminofen Bari eine allgemeine Bedienungsanleitung (Teil 2) mit weiteren Hinweisen und nützlichen Tipps im Umgang mit Hase Kaminöfen bei. Wir wünschen Ihnen viel Freude mit Ihrem Kaminofen Bari. Ihre Hase Kaminofenbau GmbH Seite Allgemein .............................................................................4

2. Bedienungselemente.........................................................5

4. Brennstoffmenge und Wärmeleistung ..........................6

5. Bedienung der Drehkonsole ............................................ 7

6. Erste Inbetriebnahme ........................................................ 7

7. Anfeuern ...............................................................................8

8. Nachlegen / Heizen mit Nennleistung ..........................8

9. Heizen mit Braunkohlebriketts ........................................9

10. Gluthaltung und erneutes Hochheizen .........................9

11. Heizen mit kleiner Wärmeleistung (Österreich) ..........9

12. Entleeren des Aschetresors ............................................10

13. Technische Daten ............................................................. 11

14. Zusätzliche Angaben für Österreich.............................. 12

Allgemein Dieser Abschnitt enthält wichtige Hinweise zum Gebrauch dieser technischen Dokumentation. Bei der Erstellung der Texte wurde mit großer Sorgfalt vorgegangen. Dennoch sind wir für Verbesserungsvorschläge und Hinweise auf Fehler jederzeit dankbar. © Hase Kaminofenbau GmbH

1.1 Definition der Warnhinweise

WARNUNG! Dieses Symbol warnt vor einer möglicherweise gefährlichen Situation. Das Nichtbeachten dieser Warnung kann schwere Verletzungen zur Folge haben oder sogar zum Tode führen. VORSICHT! Dieses Zeichen weist auf eine mögliche gefährliche Situation hin. Nichtbeachtung kann Sachschäden oder Verletzungen von Personen zur Folge haben. HINWEIS! Hier finden Sie zusätzliche Anwendungstipps und nützliche Informationen. UMWELT! So gekennzeichnete Stellen geben Informationen zum sicheren und umweltschonenden Betrieb sowie zu Umweltvorschriften.

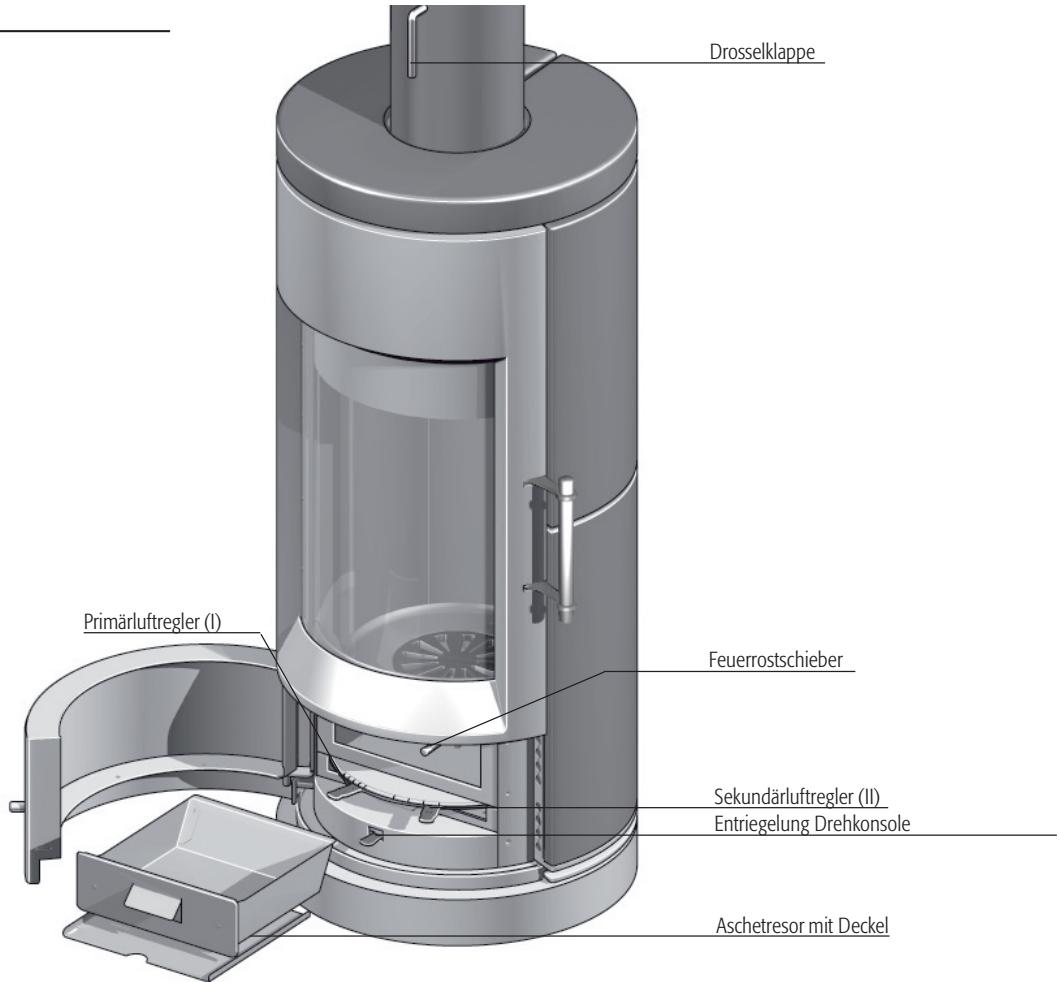

Bedienungselemente Drosselklappe Primärluftregler (I) Feuerrostschieber Sekundärluftregler (II) Entriegelung Drehkonsole Aschetresor mit Deckel

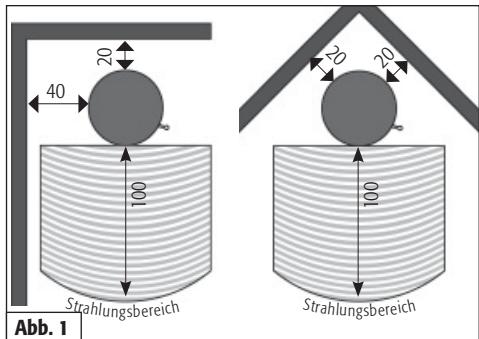

Außerhalb des Strahlungsbereiches sind an den Seiten des Kaminofens und dahinter 20 cm Abstand zu brennbaren Materialien einzuhalten (Abb. 1). WARNUNG! Bei brennbaren Fußbodenmaterialien (z.B. Holz, Laminat, Teppich) ist eine Bodenplatte aus nicht brennbarem Material vorgeschrieben (z.B. Fliesen, Sicherheitsglas, Schiefer, Stahlblech). Sollte eine Bodenplatte erforderlich sein, muss deren Größe dem drehbaren Bereich des Kaminofens angepasst sein.

100 cm vor und 40 cm neben dem Kaminofen darf sich im Strahlungsbereich der Feuerraumscheibe kein brennbares bzw. wärmeempfindliches Material (z.B. Möbel, Holz- oder Kunststoffverkleidungen, Vorhänge usw.) befinden (Abb. 1).

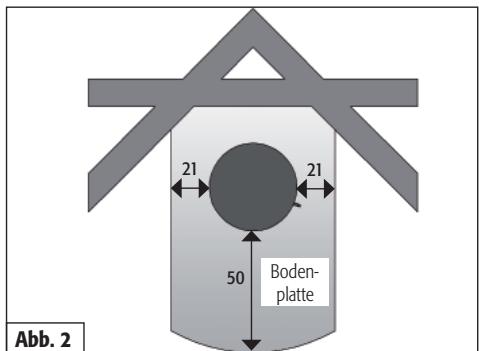

Die Bodenplatte muss den Grundriss des Kaminofens vorne um mindestens 50 cm und seitlich um mindestens 21 cm überragen (Abb. 2). Bodenplatte HINWEIS! Wenn Sie 1,5 kg Holzscheite mit einer Scheitlänge von max. 25 cm einlegen, erreichen Sie bei einer Brenndauer von ca. 45 Minuten eine Wärmeleistung von ca. 6 kW (bei Braunkohlebriketts 3 Stk. mit insg. ca. 1,5 kg bei ca. 60 min.). Der Bari ist eine Zeitbrand-Feuerstätte, bitte geben Sie immer nur eine Lage Brennstoff auf. Abb. 2 Angaben in cm.

Welche Wärmeleistung Sie erzielen, hängt davon ab, wie viel Brennstoff Sie in den Ofen hineinlegen. Achten Sie darauf, beim Nachlegen nie mehr als maximal 2 kg Brennstoff in den Ofen einzufüllen. Legen Sie mehr ein, besteht die Gefahr der Überhitzung. Schäden am Kaminofen oder ein Kaminbrand können die Folge sein. HINWEIS! Wenn Sie 0,5 kg Holzscheite mit einer Scheitlänge von ca. 25 cm, einlegen, erreichen Sie bei einer Brenndauer von ca. 30 Minuten eine Wärmeleistung von ca. 3,0 kW (bei Braunkohlebriketts 1 Stk. ca. 0,5 kg bei ca. 30 min.).

Brennstoffmenge und Wärmeleistung

Bedienung der Drehkonsole

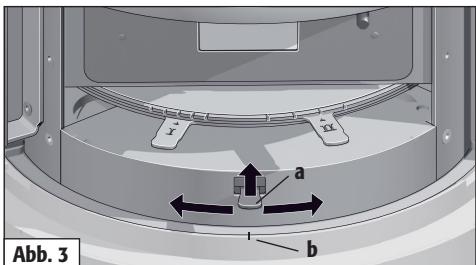

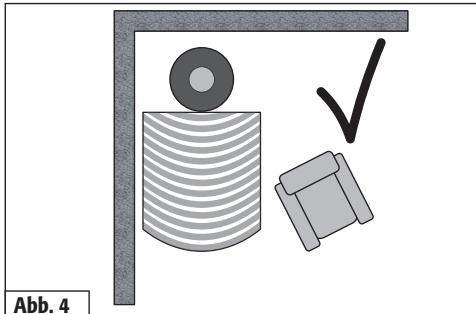

Der Bari ist serienmäßig mit einer Drehkonsole ausgestattet. Durch Anheben des Hebels (a) wird die Arretierung gelöst und der Bari kann in die gewünschte Stellung gedreht werden. Die Markierung (b) zeigt bei der Aufstellung des Bari die Mittelstellung an. (Abb. 3). Ist der Bari mit dem HaseLuftsystem ausgestattet, entfällt die Drehfunktion. HINWEIS! Beim Transport zu Ihnen kann sich im Inneren des Ofens Kondensatfeuchte ansammeln, die unter Umständen zum Wasseraustritt am Ofen oder an den Rauchrohren führen kann. Trocknen Sie die feuchten Stellen umgehend ab. Der Bari hat einen maximalen Drehwinkel von 360 Grad, den Sie in 15 Gradschritten arretieren können. Abb. 4 Die Oberfläche Ihres Kaminofens wird vor der Farbbeschichtung mit Strahlgut vorbereitet. Trotz sorgfältiger Kontrolle können Reste im Ofenkörper verbleiben und sich bei der Aufstellung Ihres Kaminofens lösen und herausfallen. HINWEIS! Um mögliche Schäden zu vermeiden, saugen Sie die Stahlkügelchen sofort mit dem Staubsauger auf.

Abb. 3 Erste Inbetriebnahme

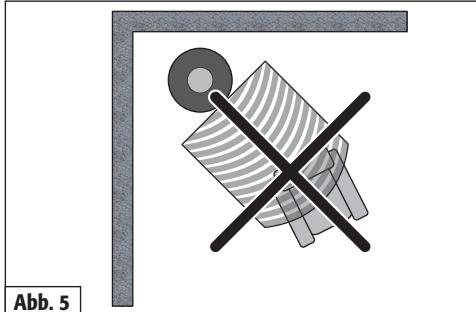

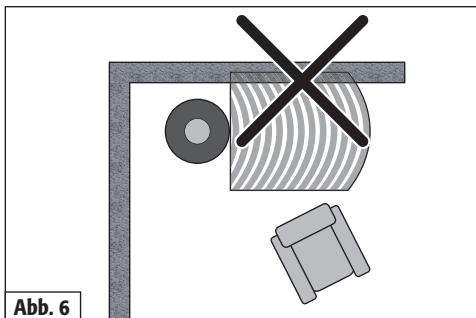

WARNUNG! Sicherheitsabstände zu brennbaren Materialien beachten! Aus Sicherheitsgründen den Kaminofen niemals während der Befeuerung drehen! Abb. 5 Bei der ersten Inbetriebnahme jedes Kaminofens kommt es durch die Hitzeentwicklung zur Freisetzung flüchtiger Bestandteile aus der Beschichtung des Ofens, den Dichtbändern und den Schmierstoffen sowie zu Rauch- und Geruchsentwicklungen. Bei erhöhter Brenntemperatur dauert dieser einmalige Vorgang ca. 4 bis 5 Stunden. Damit Sie diese erhöhte Brenntemperatur erreichen, erhöhen Sie die in Kapitel 8 „Nachlegen / Heizen mit Nennwärmeleistung“ empfohlene Brennstoffmenge um ca. 25%. Abb. 6

VORSICHT! Um Gesundheitsbeeinträchtigungen zu vermeiden, sollte sich während dieses Vorganges niemand unnötig in den betroffenen Räumen aufhalten. Sorgen Sie für eine gute Belüftung und öffnen Sie Fenster und Außentüren. Wenn notwendig benutzen Sie einen Ventilator zum schnelleren Luftaustausch. Anfeuern Vorgehensweise Primärluft und Sekundärluft vollständig öffnen Stellung der Bedienungselemente Primär- und Sekundärluftschieber vollständig zur Mitte hin schieben Sollte beim ersten Heizvorgang die maximale Temperatur nicht erreicht worden sein, kann auch später noch kurzzeitig Geruchsentwicklung auftreten. Feuerrost öffnen

Anfeuern In der Anfeuerungsphase können höhere Emissionswerte auftreten, deshalb soll diese Phase möglichst kurz sein. Die in der Tabelle 1 (siehe rechts) beschriebenen Schieberstellungen sind eine Empfehlung, die bei den Normprüfungen ermittelt wurden. Passen Sie, je nach Witterungsbedingungen und Zugverhalten des Schornsteins, die Schieberstellungen Ihres Bari an die vorherrschenden Gegebenheiten an. WARNUNG! Verwenden Sie zum Anzünden niemals Benzin, Spiritus oder andere brennbare Flüssigkeiten.

Nachlegen / Heizen mit Nennleistung Das Nachlegen sollte dann erfolgen, wenn die Flammen des vorherigen Abbrandes gerade erloschen sind. Nachlegen / Heizen mit Nennleistung Vorgehensweise Stellung der Bedienungselemente Primärluft und Sekundärluft einstellen Primärluftschieber (I) auf Stellung 0 von links Sekundärluftschieber (II) auf Stellung 3 Feuerrostschieber herausziehen Restasche und evtl. unverbrannte Holzkohle in der Mitte des Brennraumes anhäufen Legen Sie in die Mitte des Feuerraums 2-3 kleine Scheite auf diese schichten Sie die Anzündhilfe und ca. 0,5 kg Holzspäne Feuerraumtür öffnen Feuerrost schließen Feuerrostschieber hineinschieben Feuerraumtür öffnen Anzündhilfe anzünden Feuerraumtür schließen Zwei Holzscheite von insgesamt ca. 1,5 kg mit der Stirnseite nach Vorne zeigend einlegen. Nur eine Lage Brennstoff nachlegen Tab. 1 HINWEIS! Der Bari darf nur geschlossen betrieben werden. Die Feuerraumtür dürfen Sie nur zum Nachlegen des Brennstoffes öffnen.

Feuerraumtür schließen Tab. 2

Heizen mit Braunkohlebriketts Das Anfeuern und das erste Nachlegen sollte mit Holz erfolgen, siehe „Anfeuern“. Auf eine kräftige Grundglut legen Sie dann die ersten zwei bis drei Braunkohlebriketts. Sie sollten mittig auf dem Rost mit fingerbreitem Abstand liegen und mit folgenden Einstellungen abgebrannt werden: Heizen mit Braunkohlebriketts Vorgehensweise Stellung der Bedienungselemente Primärluft vollständig öffnen Primärluftschieber (I) vollständig zur Mitte hin schieben Sekundärluft einstellen Sekundärluftschieber (II) auf Markierung 2 Feuerrost öffnen

10. Gluthaltung und erneutes Hochheizen

Warten Sie, bis die Braunkohlebriketts bei den oben beschriebenen Einstellungen gut durchgebrannt sind. Schließen Sie dann die Primärluft (I) und das Feuerrost. Die Sekundärluft (II) schließen Sie zu 2/3. HINWEIS! Solange der Kaminofen noch in Betrieb ist, die Sekundärluft nicht ganz schließen. Zum erneuten Hochheizen rütteln Sie die Restglut mit dem Feuerrostschieber auf. Öffnen Sie die Primärluft (I) und legen Sie neue Holzscheite auf.

11. Heizen mit kleiner Wärmeleistung

(während der Übergangszeit) Die Wärmeleitung Ihres Bari können Sie durch die Menge des Brennstoffs beeinflussen. HINWEIS! Drosseln Sie die Verbrennung nicht durch zu geringe Luftzufuhr. Dies führt beim Heizen mit Holz zu einer unvollständigen Verbrennung und der Gefahr einer explosionsartigen Verbrennung angesammelter Holzgase (Verpuffung). Heizen mit Holz bei kleiner Wärmeleistung Vorgehensweise Stellung der Bedienungselemente Primärluft einstellen Primärluftschieber (I) schließen Sekundärluft einstellen Sekundärluftschieber (II) auf Stellung 2 bis 3 Feuerrost schließen Feuerrostschieber hineinschieben Feuerrostschieber herausziehen Tab. 3 Einen Holzscheit mittig im Feuerraum (insgesamt ca. 0,5 kg) nachlegen Tab. 4

Heizen mit Brikett bei kleiner Wärmeleistung

12. Entleeren des Aschetresors

Vorgehensweise Stellung der Bedienungselemente Entsorgen Sie die Asche sicherheitshalber nur in erkaltetem Zustand. Während der Ascheaufnahme befindet sich der Deckel unter dem Aschetresor. Feuerost öffnen. Feuerrostschieber herausziehen. Primärluft einstellen. Primärluftschieber (I) vollständig zur Mitte schieben. Sekundärluft einstellen. Sekundärluftschieber (II) zwischen Markierung 1 und 2. Nehmen Sie den Aschetresor mit dem darunter befindlichen Deckel heraus. Schieben Sie den Deckel auf den Aschetresor, so dass dieser verschlossen ist. Die leichte Asche kann nun nicht mehr verfliegen und Ihre Wohnung bleibt sauber. Das Einsetzen des Aschetresors erfolgt in umgekehrter Reihenfolge. 1 Stück Brikett auf Feuerrost auflegen. Tab. 5

VORSICHT! Ein wachsender Aschekegel kann die Zufuhr von Primärluft beeinträchtigen oder sogar versperren. Achten Sie darauf, dass der Luftweg für die Primärluft zwischen Aschetresor und Aschefachboden frei bleibt.

13. Technische Daten

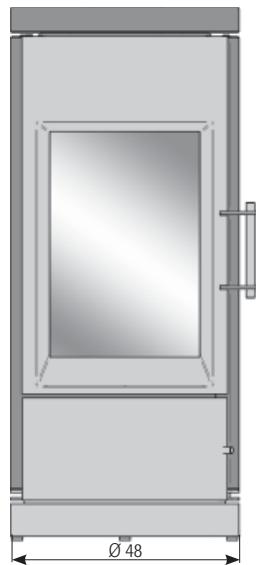

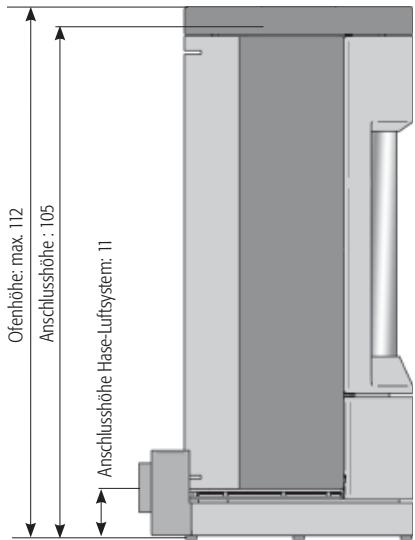

Vorderansicht Seitenansicht Kaminofen Bari, geprüft nach DIN-EN 13240 : 2001 + A2 2004 und Art. 15 a B-VG (Österreich), darf nur mit geschlossenem Feuerraum betrieben werden, mehrere Anschlüsse an einen Kamin möglich. VKF-Nr.: 14262; Zur Bemessung des Schornsteins nach EN 13384-Teil 1 u. 2 gelten folgende Daten: Nennwärmeleistung

Abgasmassenstrom 5,5 5,5 g/s Abgasstutzentemperatur

Mindestförderdruck bei Nennwärmeleistung CO-Gehalt bei 13% O2

mg/m³ Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW ist je nach der Isolierung des Gebäudes ausreichend für 20 bis 80 m² (ohne Gewähr). Gewicht Höhe 107,5 / 111,5 / 112 cm 43 cm Breite 48 cm 28 cm Tiefe 48 cm 30 cm Stahl 146 kg 140 kg mit Keramik 154 kg mit Speckstein Keramik 165 kg Speckstein 205 kg Feuerraumöffnung: Rauchrohrdurchmesser: Rohrdurchmesser Hase-Luftsystem* bei Verwendung des Hase-Luftsystems entfällt die Drehfunktion! Ø 48 Aufsicht Drehwinkel des Ofens: 360° · rechts / links in 15° Schritten arretier- und verriegelbar Sicherheitsabstände zu brennbaren Materialien beachten!

Abmessungen: Ofen Feuerraum Anschlusshöhe Hase-Luftsystem: 11 Brikett Anschlusshöhe : 105 Scheitholz Ofenhöhe: max. 112 Brennwerte:

• Für separate Luftzufuhr in Niedrigenergiehäusern und bei unzureichender Verbrennungsluftversorgung im Aufstellungsraum Abmessungen in cm

14. Zusätzliche Angaben für Österreich:

15. EG - Konformitätserklärung

Das Original der Konformitätserklärung und die zugehörigen Unterlagen sind beim Hersteller hinterlegt. Zur Bemessung des Schornsteins nach EN 13384-1 /-2 gelten folgende Daten: Der Hersteller: Hase Kaminofenbau GmbH Niederkircherstr. 14 Prüfberichtsnummer (A): FSPS- WA 2005-A D-54294 Trier Nennwärmeleistung Heizleistung min./max. Brennstoff Brennstoffwärmeleistung Abgasmassenstrom Abgasstutzentemperatur Mindestförderdruck bei Nennwärmeleistung

Wirkungsgrad Bari konform ist mit den Bestimmungen der: EG- Bauproduktenrichtlinie 89/106/EWG sowie dem Mandat M129 und mit der folgenden harmonisierten Norm übereinstimmt: EN 13240:2001+EN 13240:2001/ A2: 2004 Eine Prüfung des Raumheizers für feste Brennstoffe auf Übereinstimmung mit Emissionswerte (bei Nennlast) Staub erklärt hiermit, dass der Raumheizer für feste Brennstoffe mit der Handelsbezeichnung: den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle: RWE Power AG Feuerstättenprüfstelle D-50226 Frechen Kennziffer: NRW 16 Trier den 19.01.2011 Datum der Typenprüfung:

Fernando Najera, Geschäftsführer Die Sicherheitshinweise der dem Produkt beiliegenden Montage und Bedienungsanleitung sind zu beachten.

Hase Kaminofenbau GmbH D 54294 Trier

DIN EN 13240: 2005 Zeitbrandfeuerstätte für geschlossenen Betrieb Gerät ist für eine Mehrfachbelegung des Schornsteins geeignet Heizleistung: 6 kW zulässige Brennstoffe: Scheitholz/ Braunkohlebriketts CO-Emission:(bei 13 % O2) < 1250 mg/Nm³ Scheitholz 0,08 % Braunkohlebriketts 0,07 % Staub-Emission:(bei 13 % O2) < 40 mg/Nm³ Mittlere Abgastemperatur: 320 °C Energieeffizenz: Scheitholz 80 % Braunkohlebriketts 79 % Prüfzeichen VKF Nr.: 14262 Geprüft nach ART 15a-B-VG (A) Prüfberichtsnummer (A) : FSPS- WA 2005-A Wärmeleistungsbereich-Min/Max: 3,2 - 7,2 kW Brennstoffwärmeleistung: 8,9 kW Raumheizer Typ: BARI 40 cm 100 cm Sicherheitsabstände zu brennbaren Materialien Distances de sécurité par rapport á des matériaux inflammables Distanze di sicurezza da materiali combustibili Safety distances from flammable materials Veiligheidsafstanden van brandbare materialen
