MODE D'EMPLOI BARI HASE

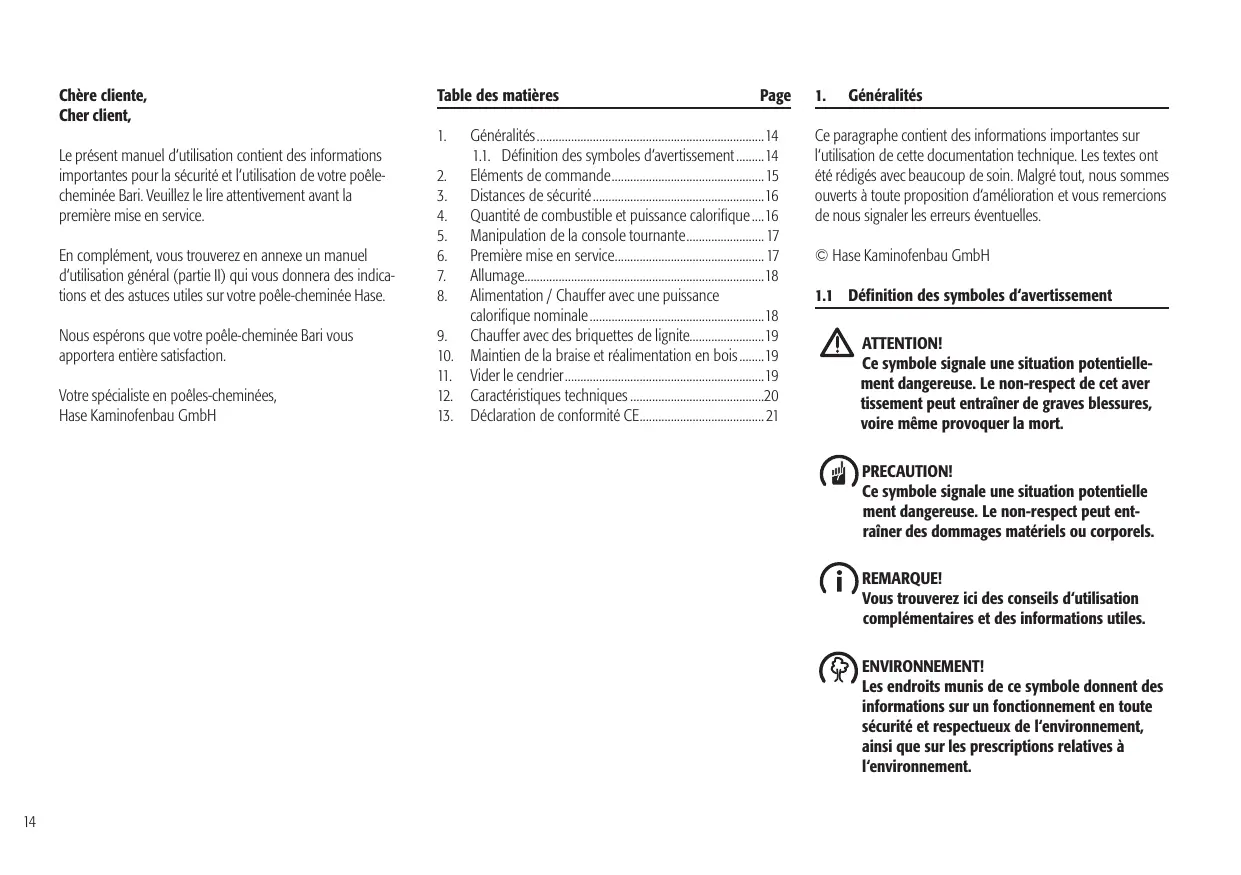

Le présent manuel d‘utilisation contient des informations importantes pour la sécurité et l‘utilisation de votre poêlecheminée Bari. Veuillez le lire attentivement avant la première mise en service. En complément, vous trouverez en annexe un manuel d‘utilisation général (partie II) qui vous donnera des indications et des astuces utiles sur votre poêle-cheminée Hase. Nous espérons que votre poêle-cheminée Bari vous apportera entière satisfaction. Votre spécialiste en poêles-cheminées, Hase Kaminofenbau GmbH Page Généralités .........................................................................14 1.1. Définition des symboles d‘avertissement .........14

2. Eléments de commande .................................................15

3. Distances de sécurité .......................................................16

4. Quantité de combustible et puissance calorifique ....16

5. Manipulation de la console tournante ......................... 17

6. Première mise en service................................................ 17

7. Allumage.............................................................................18

8. Alimentation / Chauffer avec une puissance

calorifique nominale ........................................................18

9. Chauffer avec des briquettes de lignite........................19

10. Maintien de la braise et réalimentation en bois ........19

11. Vider le cendrier ................................................................19

Généralités Ce paragraphe contient des informations importantes sur l‘utilisation de cette documentation technique. Les textes ont été rédigés avec beaucoup de soin. Malgré tout, nous sommes ouverts à toute proposition d‘amélioration et vous remercions de nous signaler les erreurs éventuelles. © Hase Kaminofenbau GmbH

1.1 Définition des symboles d‘avertissement

ATTENTION! Ce symbole signale une situation potentiellement dangereuse. Le non-respect de cet aver tissement peut entraîner de graves blessures, voire même provoquer la mort. PRECAUTION! Ce symbole signale une situation potentielle ment dangereuse. Le non-respect peut entraîner des dommages matériels ou corporels. REMARQUE! Vous trouverez ici des conseils d‘utilisation complémentaires et des informations utiles. ENVIRONNEMENT! Les endroits munis de ce symbole donnent des informations sur un fonctionnement en toute sécurité et respectueux de l‘environnement, ainsi que sur les prescriptions relatives à l‘environnement.

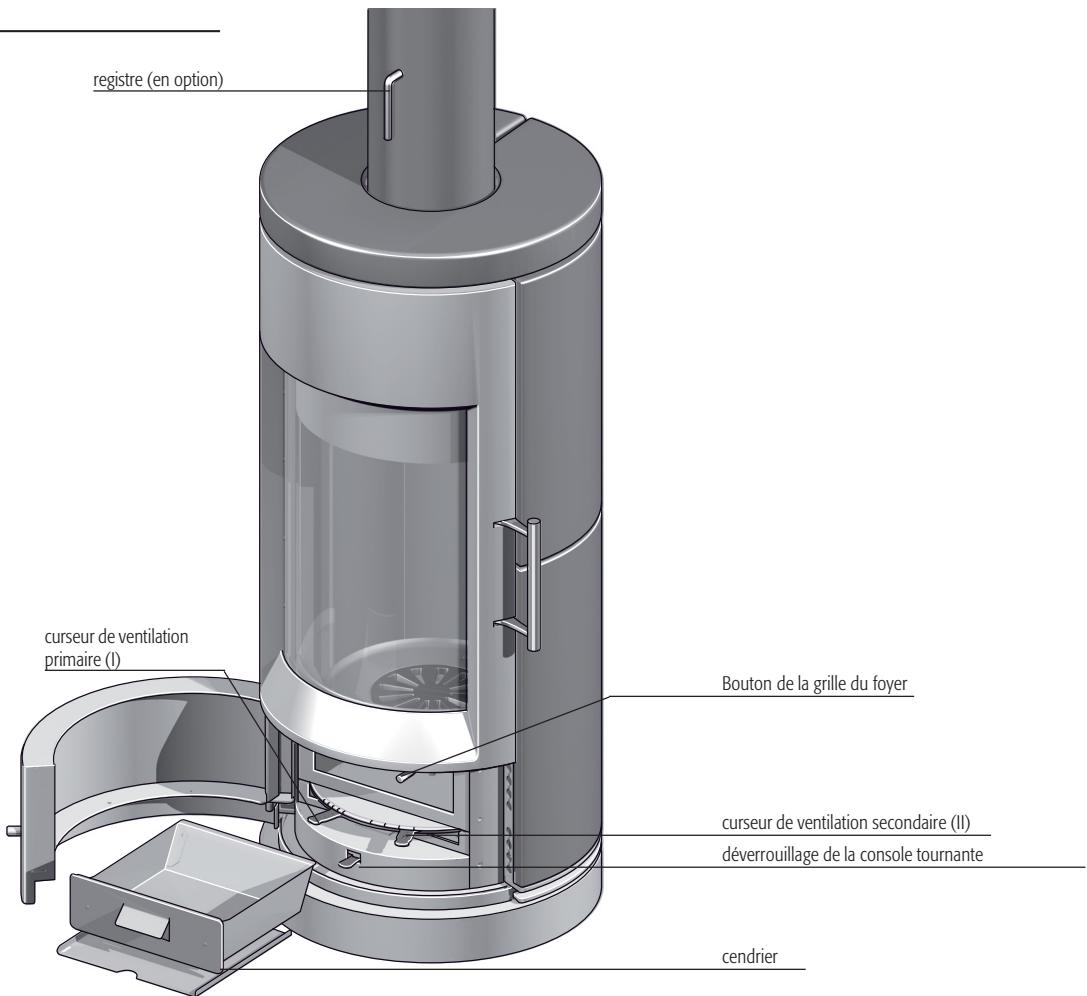

Eléments de commande registre (en option) curseur de ventilation primaire (I) Bouton de la grille du foyer curseur de ventilation secondaire (II) déverrouillage de la console tournante cendrier

En-dehors de la zone de rayonnement, les matériaux inflammables doivent se trouver à une distance de 20 cm par rapport aux côtés du poêle-cheminée et de 20 cm par rapport à l‘arrière (fig. 1).

Aucun matériau inflammable ou thermosensible (p.ex. meuble, garnitures en bois ou en matériau synthétique, rideaux, etc.) ne doit se trouver à moins de 100 cm devant et à moins de 40 cm à côté du poêle-cheminée, dans la zone de rayonnement du foyer (fig. 1).

Distances de sécurité

Secte ur de rayonne m ent Secte ur de rayonne m ent fig. 1 ATTENTION! Si le matériau du revêtement de sol est inflammable (p.ex. bois, stratifié, moquette), la réglementation de sécurité incendie prescrit l‘installation d‘une plaque en matériau ininflammable (p.ex. carrelage, verre sécurité, ardoise, tôle d‘acier). Si une plaque de sol est nécessaire, sa taille devra être adaptée à la zone de pivotement du poêle-cheminée. Dimensions en cm

La taille de cette plaque de sol doit dépasser le tracé du poêle-cheminée d‘au moins 50 cm devant et d‘au moins 21 cm sur les côtés (fig. 2). plaque de sol REMARQUE! On obtient une puissance calorifique d‘environ 6 kW avec un chargement de 1,5 kg de bûches d‘une longueur de max. 25 cm, pour une durée de combustion d‘environ 40 minutes (aux briquettes de lignite: 3 unités présentant un poids total d‘environ 1,5 kg, environ 60 min.). Le poêle Bari est un foyer à accumulation, ne mettez jamais plus d‘une couche de combustible. fig. 2 Dimensions en cm

La quantité de combustible déposée dans le foyer de votre poêle-cheminée déterminera sa puissance calorifique. Lorsque vous rechargez, veillez à ne jamais dépasser une charge de 2kg de combustible. En cas de dépassement de cette quantité, il y a un risque de surchauffe pouvant endommager le poêlecheminée ou provoquer un feu de cheminée. REMARQUE! On obtient une puissance calorifique d‘environ 3,7 kW avec un chargement de 0,4 kg de bûches d‘une longueur de max. 25 cm, pour une durée de combustion d‘environ 20 minutes. (aux briquettes de lignite: 1 unités présentant un poids total d‘environ 0,5 kg, environ 30 min).

Quantité de combustible et puissance calorifique

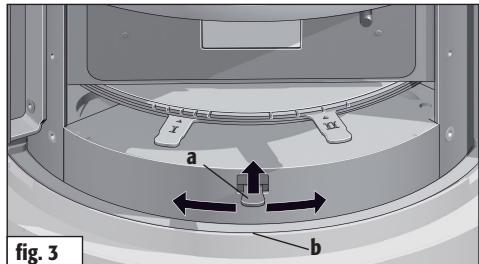

Le poêle-cheminée Bari est équipé d‘une console tournante. Il suffit de soulever le levier (a) pour libérer le dispositif d‘arrêt et tourner le poêle Bari jusqu‘à la position souhaitée (ce système est superflu en cas d‘utilisation du système d‘air Hase). L‘encoche (b) pointe vers l‘avant lors de l‘installation du poêle Bari. (fig. 3) REMARQUE! Lors du transport à votre domicile, il se peut que de la condensation se soit accumulée à l‘intérieur du poêle. Celle-ci peut éventuellement entraîner l‘apparition d‘eau de condensation au niveau du poêle ou des conduits de fumée. Essuyez rapidement ces traces d‘humidité. fig. 4

fig. 3 Première mise en service Avant l‘application de la peinture, la surface de votre poêlecheminée a été décapée dans un atelier de grenaillage. Malgré un contrôle minutieux de notre part, la présence de quelques petites grenailles dans le corps du poêle n‘est pas exclue. Celles-ci se détachent et tombent hors du poêle lors de son installation.

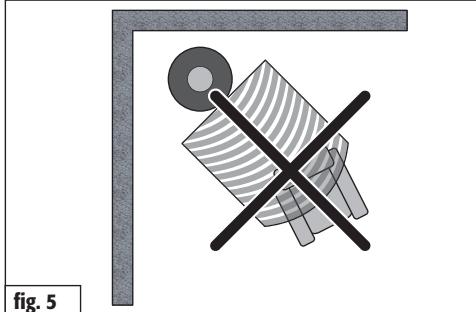

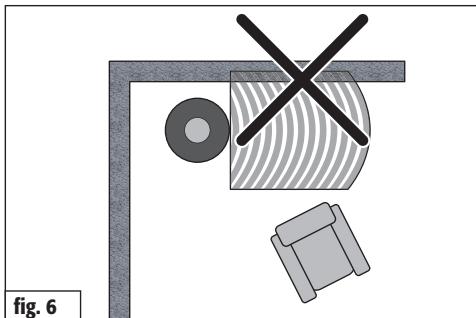

REMARQUE! Afin d‘éviter toute détérioration éventuelle, enlevez immédiatement ces grenailles avec un aspirateur. ATTENTION! Tenir éloigné des matériaux inflammables ! Pour des raisons de sécurité, ne jamais tourner le poêle-cheminée pendant qu‘il est allumé ! fig. 5 Si une plaque de sol est nécessaire, sa taille devra être adaptée à la zone de pivotement du poêle-cheminée. A la première mise en service d‘un poêle-cheminée, quel qu‘il soit, le dégagement de la chaleur libère des particules volatiles présentes dans le revêtement du poêle, les bandes d‘étanchéité et les lubrifiants, et provoque la formation de fumées et d‘odeurs. Avec une température de combustion élevée, ce processus unique dure de 4 à 5 heures. Pour atteindre une température de combustion élevée, augmentez la quantité de combustible recommandée au chapitre 8 „Alimentation/Chauffer avec une puissance calorifique nominale“ d‘environ 25%. fig. 6

PRECAUTION! Pour éviter tout effet néfaste sur la santé, il faudrait éviter de séjourner inutilement dans les pièces concernées durant ce processus. Veillez à assurer une bonne aération et ouvrez les fenêtres et les portes extérieures. Si nécessaire, utilisez un ventilateur pour un échange plus rapide de l‘air. Si la température maximale n‘est pas atteinte à la première mise en service, il se peut que des odeurs se développent également par la suite sur de courtes périodes.

Allumage La phase d‘allumage devrait être la plus courte possible, dans la mesure où elle peut entraîner des niveaux de pollution de l‘air plus importants. Les positions des manettes de réglage d‘air décrites au tableau 1 (voir fig. à droite) constituent des recommandations et ont été obtenues dans des conditions de test, conformément aux normes. Selon les conditions atmosphériques et le tirage de la cheminée, adaptez les positions des registres de votre poêle Bari aux circonstances locales. REMARQUE! Ne faire fonctionner le poêle-cheminée Bari que lorsqu‘il est fermé. Ouvrez la porte du foyer uniquement pour l‘alimenter en combustible.

ATTENTION! Pour allumer le feu, n‘utilisez jamais d‘alcool à brûler, d‘essence ou un autre liquide inflammable. Allumage Opération Ouvrir complètement les manettes de réglage d‘air primaire et secondaire Position des curseurs de ventilation Faire glisser le curseur de ventilation primaire (I) et secondaire (II) jusqu‘au milieu

Alimentation / Chauffer avec une puissance calorifique nominale L‘alimentation du feu devrait se faire lorsque les flammes de la combustion précédente viennent tout juste de s‘éteindre Alimentation / Chauffer avec une puissance calorifique nominale Opération Ouvrir la grille du foyer Tirer la réglette de la grille du foyer Position des curseurs de ventilation Régler l‘air primaire et l‘air secondaire Faire glisser le curseur de ventilation primaire (I) en position 1, à gauche Faire glisser le curseur de ventilation secondaire (II) entre la position 3 Fermer la grille du foyer Pousser la réglette de la grille du foyer Rassembler les cendres résiduelles et éventuellement le charbon de bois non brûlé au centre du foyer Placez 2-3 petites bûches au centre du foyer, puis l‘aide à l‘allumage et environ 0,5 kg de copeaux de bois Allumer l‘aide à l‘allumage Tab. 1 Poser deux bûches d‘un poids total d‘environ 1,5 kg, écorce tournée vers le haut ou vers l‘extérieur, à l‘arrière du foyer. Ne rajouter qu‘une seule couche de combustible à la fois. Tab. 2

Chauffer avec des briquettes de lignite L‘allumage et la première alimentation en combustible devraient s‘effectuer avec du bois, voir „Allumage“. Puis posez les deux à trois premières briquettes de lignite sur une braise ardente. Les placer au milieu de la grille, en les espaçant d‘un doigt et en utilisant les réglages suivants : Chauffer avec des briquettes de lignite Opération Position des curseurs de ventilation Ouvrir complètement l‘air primaire. Tirer complètement le clapet d‘air primaire (I). Régler l‘air secondaire. Positionner le clapet d‘air secondaire sur le repère 2.

10. Maintien de la braise et réalimentation en bois

Attendez que les briquettes de lignite soient bien consumées avec les réglages ci-dessus. Puis fermez l‘air primaire (I) et la grille du foyer. Fermez l‘air secondaire (II) aux 2/3. REMARQUE! Ne pas fermer entièrement l‘air secondaire tant que le poêle-cheminée fonctionne. Pour chauffer de nouveau au bois, secouez la braise restante avec la tirette de la grille du foyer. Ouvrez l‘air primaire (I) et mettez des bûches.

11. Vider le cendrier

Pour des raisons de sécurité, ne ramassez les cendres qu‘une fois qu‘elles ont refroidi. Durant le ramassage des cendres, le couvercle se trouve sous le cendrier. Ouvrir la grille du foyer. Tab. 3 Sortir la tirette de la grille du foyer. Enlevez le cendrier avec le couvercle qui se trouve en dessous. Rabattez le couvercle sur le cendrier pour que ce dernier soit fermé. Les cendres légères ne peuvent plus se répandre et votre habitation reste propre. La remise en place du cendrier se fait en sens inverse. PRECAUTION ! Un gros tas de cendres peut entraver l‘alimentation en air primaire, voire même la bloquer. Veillez à ce que la voie pour l‘air primaire entre le cendrier et le fond du compartiment à cendres reste dégagée.

12. Caractéristiques techniques

Vue de côté Bois Briquette Puissance calorifique nominale

Flux massique des gaz d‘échappement 5,5 5,5 g/s Température à la tubulure des gaz d‘échappement

Pression minimum de refoulement à la puissance calorifique nominale

mg/m³ Teneur en CO pour 13% de O2 Efficacité énergétique

mg/m³ Poids Hauteur 107,5 / 111,5 / 112 cm 43 cm Largeur 48 cm 28 cm Profondeur 48 cm 30 cm Céramique 165 kg Pierre ollaire 205 kg Vue d‘en haut Acier 146 kg 140 kg avec ceramique 154 kg avec pierre ollaire Overture du foyer Diamètre du tuyau de fumée: Diamètre du tuyau du système d‘air Hase* En cas d‘utilisation du système d‘air Hase, la fonction de rotation est superflue !

Ø 48 Angle de rotation du poêle : 360° - Possibilité de blocage et de verrouillage vers la droite et la gauche par pas de 15° - Respectez les distances de sécurité par rapport aux matériaux inflammables !

Dimensions: Poêle Foyer Hauteur de raccordement du système d‘air Hase: 11 Valeurs de combustion: Hauteur du poêle: max. 112 Pour les dimensions de la cheminée selon la norme EN 13384-1 / DIN 4705-3, se baser sur les données suivantes: Hauteur de raccordement: 105 Poêle-cheminée Bari, certifié selon DIN-EN 13240 : 2001 + A2 2004 et Art. 15a B-VG (Autriche) ; peut s‘utiliser exclusivement lorsque la porte du foyer est fermée ; permet plusieurs raccordements à une cheminée. n° VKF: 14262; n° du rapport d‘essai (A): FSPS- WA 2005-A cm²

• Pour une arrivée d‘air séparée dans les maisons basse énergie et en cas d‘alimentation insuffisante en air de combustion dans la pièce où le poêle est installé.

13. Déclaration de conformité CE

L‘original de la déclaration de conformité et les documents correspondants sont disponibles auprès du fabricant. Le fabricant: Hase Kaminofenbau GmbH Niederkircherstr. 14 D-54294 Trier déclare par la présente que l‘appareil de chauffage indépendant pour combustibles solides portant la dénomination commerciale : Bari est conforme aux dispositions de : la directive CE sur les produits de construction 89/106/CEE ainsi que du mandat M129 et qu‘il satisfait à la norme harmonisée suivante : EN 13240:2001+EN 13240:2001/ A2: 2004 La conformité de l‘appareil de chauffage indépendant pour combustibles solides avec les exigences de la norme a été contrôlée auprès de l‘organisme de contrôle : RWE Power AG Feuerstättenprüfstelle D-50226 Frechen Kennziffer: NRW 16 Trier, le 19.01.2011 Fernando Najera , directeur Respecter les consignes de sécurité jointes à la notice de montage et d‘utilisation du produit.
