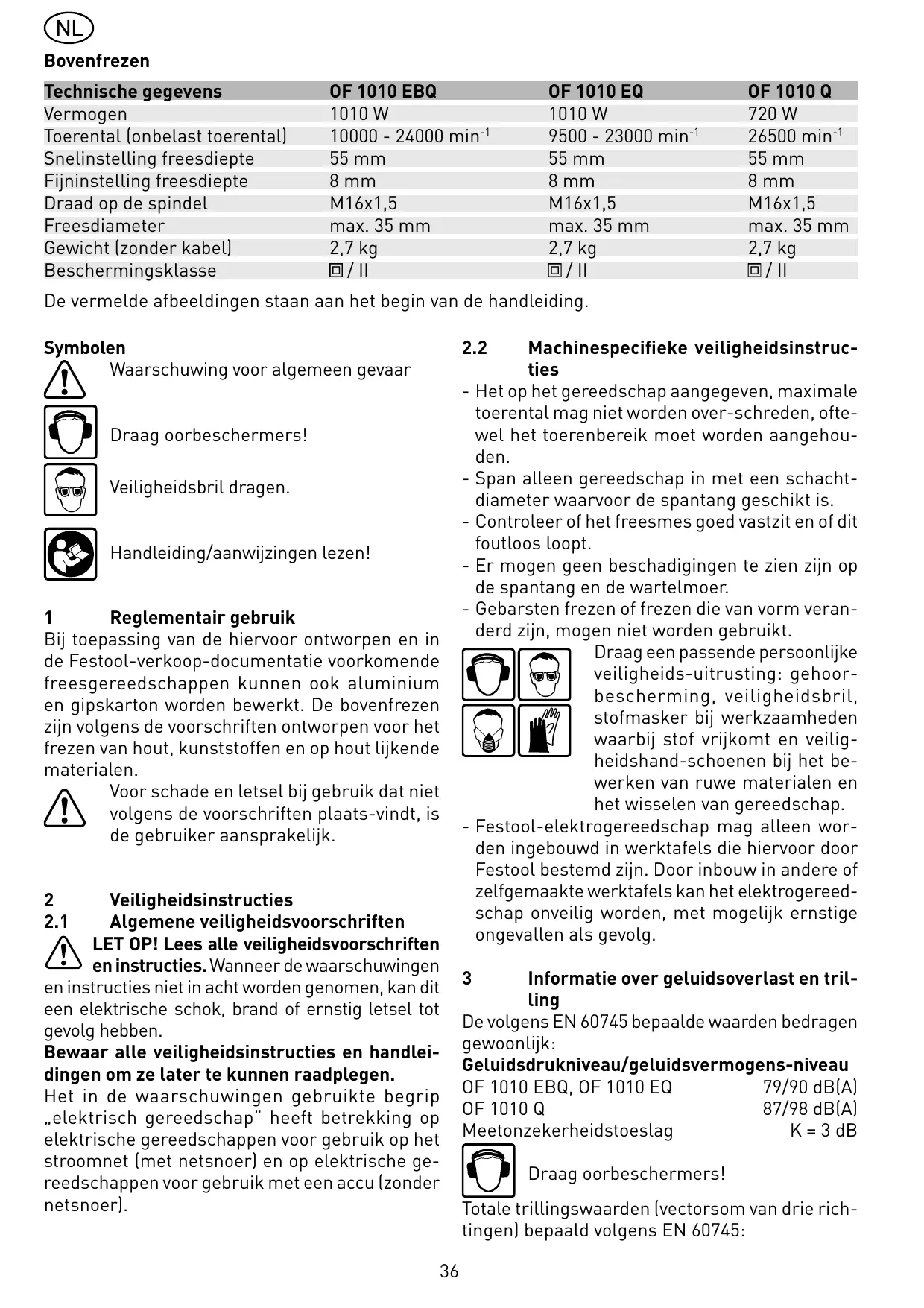

GEBRUIKSAANWIJZING OF 1010 EBQ FESTOOL

De vermelde afbeeldingen staan aan het begin van de handleiding.

Symbolen

Waarschuwing voor algemeen gevaar

Veiligheidsbril dragen.

Handleiding/aanwijzingen lezen!

Bij toepassing van de hiervoor ontworpen en in de Festool-verkoop-documentatie voorkomende freesgereedschappen+kunnen ook aluminium en gipskarton worden bewerkt. De bovenfrezen zijn volgens de voorschriften ontworpen voor het freezeen van hout, kunststoffen en op hout lijkende materialen.

Voor schade en letsel bij gebruik dat nicht volgens de voorschriften plaats-vindt, is de gebruiker aansprakelijk.

2 Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften LET OP! Lees alle veiligheidsvoorschriften en instructies. Wanneer de waarschuwingen en instructies nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg Hebben.

Bewaar alle veiligheidsinstructies en handlei-dingen om ze later te konnen raadplegen.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

2.2 Machinespecifieke veiligheidsinstru cties

• Het op het gereedschap aangegeven, maximale toerental mag Niet worden over-schreden, oftewel het toerenbereik要去 worden aangehouden.
• Span alleen gereedschap in met een schacht-diameter waarvoorde spontang geschikt is.
• Controller of het freesmes goed vastzit en of dit fouloos loopt.
• Ermight gen beschadigingen te zien zich op de spantang en de wartelmoer.
• Gebarsten frezen of frezen die van vorm veranderdijken,ogensnier worden gebruikt.

Draag een passende persoonlijke visigheids-uitrusting: gehoor-bescherming, visigheidsbril, stofmasker bij werkzaamheden waarbij stof vrijkomt en visigheidshand-schoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

• Festool-elektrtogereedschap mag alleen worden ingebouwd in werktafels die hiervoor door Festool bestemd zich. Door inbouv in andere of zelfgemaakte werktafels kan het elektrtogereedschap onveilig worden, met möglichk ernstige ongevalten als gevolg.

3 Informatie over geluidsoverlast en trilling

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau/geluidsvermogens-niveau

OF 1010 EBQ, OF 1010 EQ 79/90 dB(A)

OF 1010 Q 87/98 dB(A)

Meetonzekerheidstoeslag K=3dB

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:

Trillingsemissiewaarde

(3-assig) a_h = 5,5 ~m / s^2

Handgreep a_h = 8,0m / s^2

Onzekerheid K = 2,0m / s^2

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dwellen voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelastingijdens het gebruik worden gemaakt.

De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrisch gereedschapECHTER voor andere toepassingen of met ander inzetgereedschap gezruikt, of is het onvoldoende onderhouden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werklijk aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in ache t te worden genomen. De belasting over de totale werkperiode kan op deze manier aanzienlijk worden verminderd.

4 Elektrische aansluiting en inbedrijf-stelling

De netspanning dient overeen te komen met de indicateie op de kenplaat

De schakelaar (1.2) dient als aan-/uit-schakelaar (1 = aan/0 = uit) . Voor continubedrijf kan hij met de vergrendelknop aan de zijkant (1.1) worden vast gezet. Door nogmaals op de schakelaar te drukken, kan de vergrendeling waar ongedaan worden gemaatk. Zie figuur 1A voor het aansluten en ontkoppelen van het netsnoer.

5 Installingen aan de machine

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

5.1 Elektronica (OF 1010 EBQ/OF 1010 EQ)

Werk Niet met de machine, wanner de elektronica defect is, odomat dit kan leiden tot te hoge toerentallen. Er is spreke van een defecte elektronica, wanner er geen zachte aanloop is of regeling van het toerental Niet möglichkt.

De OF 1010 EBQ, OF 1010 EQ beschikt over een volledige golfelektronica met de volgende kenmerken:

Zachte aanloop

De zachte aanloop zorgt voor een stootvrijne aan-loop van de machine.

Toerentalregeling

Het toerental kan met de stelknop (1.16) traploostussen 10000 en 24000min^-1 (OF 1010 EQ: 9500 en 23000min^-1 ) worden ingesteld. Hiermee kunt u de freessnelheid van het betreffende materiaal optimaal aanpassen:

material	freesdiameter [mm]			aanbevo- len uit- voering frees
	3 - 14	15 - 25	16 - 35
	niveau stelwieltje
hardout	6 - 4	5 - 3	3 - 1	HW (HSS)
zachthout	6 - 5	6 - 3	4 - 1	HSS (HW)
gelamineerde spaanderplaat	6 - 5	6 - 3	4 - 2	HW
kunstof	6 - 4	5 - 3	2 - 1	HW
aluminium	3 - 1	2 - 1	1	HSS (HW)
gipskarton	2 - 1	1	1	HW

Constant toerental

Het vooraf ingestelde toerental worden bij onbelast toerental en bij bewerking constant gehonden.

Temperatuurbveiliging

Als bescherming gegen oververhitting worden de machine bij het bereiken van een kritische motortemperatuur door de veiligheidselektronicauitgeschakeld. Na een afkoeltijd van ca. 3-5 minuten is de machine weeber bedrijfsklaar. Bij een draaiende machine (onbelast toerental) neemt de afkoeltijd af.

Rem (OF 1010 EBQ)

De OF 1010 EBQ heeft een elektronische rem die, na het uitschakelen van de machine, de spindel met het gereedschap in ca. 2 seconden volledig tot stilstand brengt.

5.2 Gereedschap wisselen

Voor het wisselen van gereedschap(Int sunt u de machine op+zijn kop zetten.

a) Gereedschap inbrengen

• Plaats het freesgereedschap zo ver möglichk, maar tenminste tot de markings () op de freesschacht in de geopende spontang.
• Verdraai de spindel zover dat de spindelstop (1.14) door erop te drukken inklikt en de spindel vastzet.
• Trek moer (1.13) met een steeksleutel SW 19 vast.

b) Gereedschap uitenemen

• Verdraai de spindel zover dat de spindelstop (1.14) door erop te drukken inklikt en de spindel vastzet.

• Draai de moer (1.13) met een steeksleutel SW 19 zover los, tot u waarstand voelt. Overwin deze waarstand door de steeksleutel verder te draaien.

• Verwijder de frees.

5.3 Het wisselen van een spontang

Er zijn spantangen voor de volgende schachtdiameters verkrijgbaar: 6,0 mm, 6,35 mm, 8 mm (zie voor bestelnummers de Festool-catalogus of Internet „www.festool.com”).

• Draai moer (1.13) volledig los en neem hem samen met de spantang uit de spindel.
• Zet een neue spontang met moer in de spindel en draai de moerlicht aan. Draai de moer nicht vast aan indien er geen frees in ingespannen!

5.4 Het instellen van de freesdiepte

Het instellen van de freesdiepte gebeurt in drie stappen:

a) Het instellen van het nulpunt

• Open de spanhendel (1.6), zodate die diepteaanslag (1.7) vrij kan worden bewogen.
• Zet de bovenfrees met de freestafel (1.11) op een effen ondergrond. Draai de draaiknop (1.15) los en duw de machine zover maar beneden dat de frees de ondergrond raakt.
• Klem de machine in deze stand vast door de draaiknop (1.15) te sluiten.
• Duw de diepte-aanslag gegen een van de drie vaste aanslagen van de draaibare revolveraanslag (1.9).

Met een schroevendraaier=kunt u iedere vaste aanslag individuel in hoogte instellen:

Vaste aanslag
min. hoopte/max. hoohte

A	38 mm/44 mm
B	44 mm/54 mm
C	54 mm/67 mm

• Duw de wijzer (1.4) zover maar beneden dat hij op de schaal (1.5) 0 mm aangeeft.

b) Freesdiepte vastleggen

De gewenste freesdiepte kan ofwel met de dieptesnelverstellung ofwel met de diepte-fijnafstelling worden vastgelegd.

Diepte-snelverstelling: Trek de diepte-aanslag (1.7) zover maar boven dat de wijzer de gewenste freesdiepte aangeeft. Klem de diepteaanslag met de spanhendel (1 .6) in deze stand vast.
Diepte-fijninstelling: Klem de diepteaanslag met de spanhendel (1 .6) vast. Stel de gewenste freesdiepte in door te draaien aan de instelknop (1.3). Als u de instelknop een streepje draait, verandert de frees-diepte met 0,1 mm. Een

volledige omwenteling levert 1 mm op. Met de draaiknop kan de instelling met max. 8 mm veranderd worden.

c) Freesdiepte bijstellen

• Draai de draaiknop (1.15) los en druk de machine zover maar beneden dat de diepte-aanslag de vaste aanslag aanraakt.
• Klem de machine in deze stand vast door de draaiknop (1.15) te sluiten.

5.5 Afzuiging

Sluit de machine altijd aan op een afzuiging.

De bovenfrezen zijn standard voorzien van een aansluiting voor de afzuiging van spaanders en stof (1.8). Tegelijkkertijd worden door een afzuigkap (2.2) op de zijaanslag voorkomen dat de spaanders rondvliegen.

Bij het frezen van kantenprofielen verkrijgt men door de als accessoire verkrijgbare afzuigkap AH-OF zeer goede afzuigresultaten.

Spaanvanger KSF-OF

Door de spaanvanger KSF-0F (9.1) (gedeeltelijk inbegrepen bij de levering) worden de effectiviteit van de afzuiging bij het kanfrozen verbeterd. De montage gebeurt opdezelfde wijze als bij de kopieerring.

De kap kan met een beugelzaag langs de groeven (9.2) worden afgesneden en hierdoor worden verkleind. De spaanvanger kan bij binnenradii met een minimale radius van 40~mm worden gebruikt.

6 Werken met de machine

Bevestig het werkstuk.altijdzo,dat het tijdens de bewerking Niet kan bewegen. De machine dient steeds met beiden han den aan de waarvoor bestemde handgrepen (1.15, 1.17) te worden vastgehouden.

Werk algtdusdanig dat de bewegingsrichting van de boenfrees tegengesteld is aan de draairichting van de frees (tegenlopend freeze)!

Alleen in tegendraaiing frezen (aanvoerrichting van de machine in snijrichting van het gereed-schap, afbeelding 5).

6.1 Bewerken van aluminium

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:

• Gebruik een aardlek(FI-, PRCD-)schakelaar als voorschakeling.
• Sluit de machine aan op een geschikt afzuigap-

paraat.

• Verwijder regelmatig stofafzettingen uit het motorhuis van de machine.

Draag een veiligheidsbril.

6.2 Frezen uit de vrijhe hand

Voornamelijk bij het frezen van letters en figuren en bij het bewerken van kanten d.m.v. frezen met aanloopring of geleidingsstift wordenuit de vrij hand gefreesd.

6.3 Frezen met zijaanslag

Voor parallel aan de kant van het werkstuk verlopende werkzaamheden kan de meegeleverde zijaanslag (3.2) worden gebruikt (bij „module 5A“ nicht inbegrepen in de leveringsomvang):

• Klem de beiden geleidingsstangen (3.7) met de twee draaiknuppen (3.3) vast aan de zijaanslag.
• Leid de geleidingsstangen tot de gewenste diepte in de groeven (1.10) van de freestafel en klem de geleidingsstangen vast met behulp van de draaiknop (3.1).

Deze afstand kan op een snellere en nauw-keurigere manier met de als accessoire leverbare fijninstelling (3.6) worden ingesteld:

• Draai de afstelschroef (3.4) in het kunststofgeidelte van de zijaanslag,
• zet de geleidingsstangen met de instelknuppen (3.5) op de fijninstelling vast,
  -draai de instelknoppen (3.3) aan de zijaanslag los,
• stel de gewenste afstand met de instelschroef in en draai de instelknoppen weeR vast.

6.4 Frezen met tafelverbreding TV-OF

Om het oplegvlak van de bovenfrees te vergroten en hierdoor de geleiding te verbeteren, b.v. bij freeswerk-Zaamheden vlak langus de rand, kan de als accessoire leverbare tafelverbreding TV-OF worden gezruikt.

De tafelverbreding worden opdezelfde manier als de zijaanslag gemonteerd.

6.5 Frezen met geleidingsystem FS

Het als accessoire leverbare geleidingsysteme vergemakkelijk het frezen van rechte groeven.

• Maak de geleidingsaanslag (4.1) met de geleidings-stangen (3.7) van de zijaanslag vast aan de frees-tafel.
• Bevestig de geleiderail (4.3), met de schroef-klemmen (4.4), op het werkstuk. Let er a.u.b. op dat een veiligheidsafstand X (afbeelding 4) van

5 mm:tussen de voorkant van de geleiderail en de frees,resp.de groef,aanwezig moet+zijn.

• Zet de geleidingsaanslag, zoals weergegeven in afbeelding 4, op de geleiderail. Teneinde de frees-aanslag gegardeerd spelingsvrij te kunnen geleiden kurz u met een schroeven-draaier door de twee zichopeningen (4.2) twee geleidings-klemmen instellen.
• Schroef de in hoogte verstelbare afsteuning (4.6) dusdanig op de draaduitboring (6.6) van de freestafel vast dat de onderkant van de freestafel parallel loopt met het oppervlak van het werkstuk.

Om volgens aftekening te kuren werken, geeft de marketing op de freestafel (4.5) en de schaalverdeling op de afsteuning (4.6) de middelste as van de frees aan.

6.6 Frezen met cirkelgeleider SZ-OF 1000

Met de als accessoire leverbare cirkelgeleider SZ-OF 1000 konnen ronde delen en cirkels met een diameter:tussen 153 en 760~mm gemaakt worden.

• Schuif de cirkelgeleider zover in de voorste groef van de freestafel dat de gewenste ronding is ingesteld.
• Zet de cirkelgeleider vast met de vergrendel-knop (1.12).

Tip voor gebruik

Indien u wilt voorkomen dat de punt van de cirkel een put maakt in het werkstuk, dan kan met dubbelzijdig plakband een dun houten plankje op het middelpunt worden bevestigd.

6.7 Kopieerfrezen

Om reeds bestaande werkstukken precies op maat te kurenrodupceren, gebruikt men een kopieerring of de kopieerinrichting (beide als accessoire lever-baar).

a) Kopieerring

Maak de kopieerring i.p.v. de afdekring (2.1) van beneden vast op de freestafel.

Let er bij de keuze van de grootte van de kopieerring op dat de gebruikte frees (5.2) in de opening ervan past.

De overstek Y (afbeelding 5) van het werkstuk tot de sjabloon worden als volgt berekend:

$$ Y = \frac {\left(\emptyset \text {k o p i e e r r i n g} - \emptyset \text {f r e e s}\right)}{2} $$

Met de centreerdoorn (bestelnr. 486035)kest u de kopieerring exact in het midden afstellen.

b) Kopieerinrichting

Voor de kopieerinrichting zijn de hoekarm WA-OF (6.5) en de kopieertastset KT-OF, die bestaat uit een rolhouser (6.2) en drie kopieerrollen (6.1), nodig.

• Schroef de hoekarm, d.m.v. de instelknop (6.4), op de gewenste hoogte op de draaduitboring (6.6) van de freestafel vast.
• Monteer een kopieerrol op de rolhouser en schroef hem met de instelknop (6.3) op de hoekarm vast. Let er op dat de kopieerrol en de freesdezelfde diameter bezitten!
• Door aan het instelwiel (6.7) te draaien kan de afstand van de tastrol tot de as van de frees worden ingesteld.

6.8 Omlijmingen gladfrezen

Met de hoekarm WA-OF [7.6],SAM met de geleideplaat UP-OF [7.3],allebei als accessoire leverbaar, kunt uuitstekende omlijmingen glad-. frezen.

• Schroef de hoekarm met de draaiknop (7.5) op de draaduitboring (7.7) van de freestafel vast.
• Schroef de geleideplaat met de draaiknop (7.4) aan de hoekarm vast.
• Stel de freesdiepte zo in dat zij neerkomt op de dikte van de omlijming +2 mm.
• Breng de geleideplaat (8.1) door draaiknop (8.3) los te draaien zo zich möglichk bij de frees.
• Stel met het instelwiel (8.2) de diepteinstellung van de geleideplaat zo in dat er bij het gladfrezen slechts enkele tienden van een millimeter van de omlijming blijven zitten, die u achefteraf met de hand wegschuurt.

De als accessoire leverbare spaander-bescherming SF-OF (7.2) verbetert bij het frezen van omlijmingen de stofafzuiig. Hij worden met de draaiknop (7.1) aan de zijkant van de freestafel bevestigd en dekt tijdens het werk (afbeelding 8) de frees van boven af.

7 Accessoires

Gebruik voor uw eigeneiligkeit alleen originele Festool accessoires en reserveonderdelen.

Festool biedt u een uitgebrecht assortment aan accessoires, waardoor uw machine op een veelzijdige en efectieve manier kan worden gebruikt, zoals cirkelgeleiders, geleiderails met gatenrijen, freeshulpen en een freestafel voor stationair gebruik.

De bestelnummers voor accessoires en gereed-schap vindt u in de Festool-catalogus of op het Internet onder „www.festool.com".

8 Afvalverwijdering

Geef elektrisch gereedschap Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem waarbij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn 2002/96/EG dienen oude elektröapparaten geschaden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

9 Onderhoud

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

Alle onderhouds- en reparatiewerkzaamheden, waaroor het vereist is de motorbehuizing te openen, mogen alleendoor een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Machine en ventilatiesleuven algijd schoon houden.

Het apparaat is voorzien van zichzfelt uitschakelende koolborstels. Als deze versleten zijn, worden de stroom automatisch onderbroken en komt het apparaat tot stilstand.

10 Garantie

Overeenkomstig de wettelijk voorschriften van het betreffende land, maar minimaal 12 maanden geven wij voor once apparaten garantie op materiaal- en fabricagefouten. Binnen de staten van de EU bedraagt de garantieperiode 24 maanden (op vertoon van een rekening of bon). Schade die met name te herleiden is tot natururlijke slijtage, overbelasting of oneskundige bediening, dan wel tot schade die door de gebruiker zich veroorzaakt is of door ander gebruik gegen de handleiding in, of die bij de koop reeds bekend was, blijven van de garantieuitgesloten. Ook schade die is terug te voeren op het gebruik van Niet-originele accessoires en verbruiksmaterialiaal (bijv. steunschijf) worden nicht in aanmerking genomen.

Klachten können alleen in behandeling worden genomen wonneer het apparaat Niet-gedemon-teerd aan de leverancier of een geautoriseerde Festool-klantenservice worden teruggestuurd. Berg de handleiding, de veiligheidsvoorschriften, de onderdelenlijst en het koopbewijs goed op. Voor het overige+zijn de geldende garantievoorwaarden van de producent van kracht.

Opmerking

Vanwege de voortdurende research- en ontwikkelingswerkzaamheden zijn wijzigingen in de hier gegeven technische specificatie voorbehonden.

11 EG-conformiteitsverklaring

Bovenfrezen	Serienr.
OF 1010 Q	490108
OF 1010 EQ	491991
OF 1010 EBQ	490174
Jaar van de CE-markering: 2000

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product voldoet aan de volgende normen en normatieve documenten.

EN 60745-1, EN 60745-2-17, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 volgens de bepalingen van de richtlijnen 98/37/EG (tot 28 dec. 2009), 2006/42/EG (vanaf 29 dec. 2009), 2004/108/EG.

p90. 12. Jcbnnn nn

Hoofd onderzoek, ontwikkeling en technische documentatie

FESTOOL GmbH

Wertstr. 20, D-73240 Wendlingen

REACH voor producten, accessoires en verbruiksmaterialiaal van Festool

REACH is de sinds 2007 in heel Europa toepasselijkke chemicalienverordering. Wij als „downstreamgebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u.altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijkke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend:

www.festool.com/reach
