GEBRUIKSAANWIJZING CTL 44 E FESTOOL

Originele gebruiksaanwijzing/Lijst met reserveonderdelen

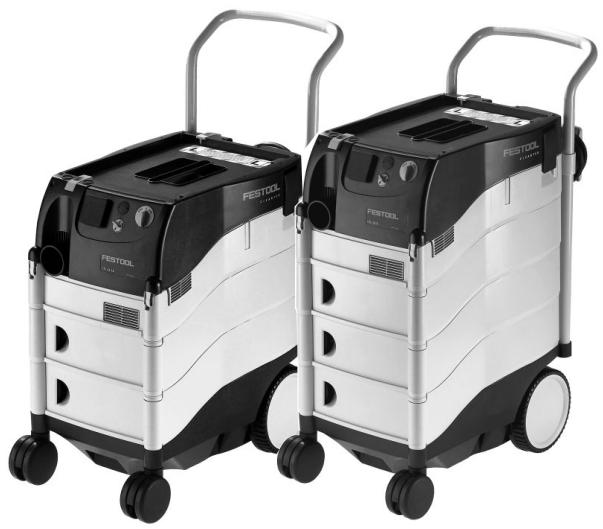

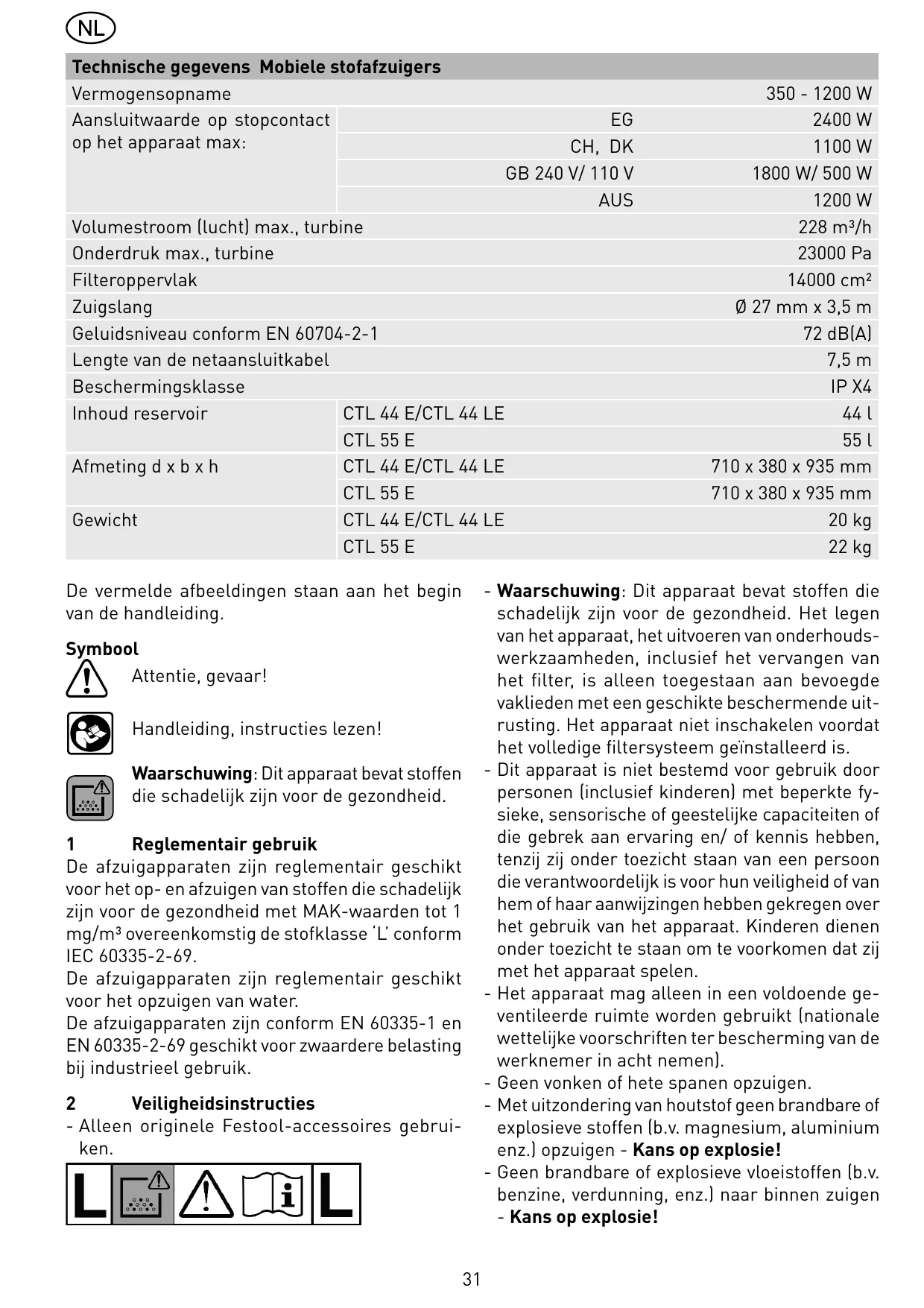

Technische gegevens Mobiele stofafzuigers Vermogensopname Aansluitwaarde op stopcontact op het apparaat max:

CTL 55 E De vermelde afbeeldingen staan aan het begin van de handleiding.

2400 W 1100 W 1800 W/ 500 W 1200 W 228 m³/h 23000 Pa 14000 cm² Ø 27 mm x 3,5 m 72 dB(A) 7,5 m IP X4 44 l 55 l 710 x 380 x 935 mm 710 x 380 x 935 mm 20 kg 22 kg - Waarschuwing: Dit apparaat bevat stoffen die schadelijk zijn voor de gezondheid. Het legen van het apparaat, het uitvoeren van onderhoudswerkzaamheden, inclusief het vervangen van het filter, is alleen toegestaan aan bevoegde vaklieden met een geschikte beschermende uitrusting. Het apparaat niet inschakelen voordat het volledige filtersysteem geïnstalleerd is. - Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/ of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat. Kinderen dienen onder toezicht te staan om te voorkomen dat zij met het apparaat spelen. - Het apparaat mag alleen in een voldoende geventileerde ruimte worden gebruikt (nationale wettelijke voorschriften ter bescherming van de werknemer in acht nemen). - Geen vonken of hete spanen opzuigen. - Met uitzondering van houtstof geen brandbare of explosieve stoffen (b.v. magnesium, aluminium enz.) opzuigen - Kans op explosie! - Geen brandbare of explosieve vloeistoffen (b.v. benzine, verdunning, enz.) naar binnen zuigen - Kans op explosie! Symbool Attentie, gevaar! Handleiding, instructies lezen! Waarschuwing: Dit apparaat bevat stoffen die schadelijk zijn voor de gezondheid. Reglementair gebruik De afzuigapparaten zijn reglementair geschikt voor het op- en afzuigen van stoffen die schadelijk zijn voor de gezondheid met MAK-waarden tot 1 mg/m³ overeenkomstig de stofklasse ‘L’ conform IEC 60335-2-69. De afzuigapparaten zijn reglementair geschikt voor het opzuigen van water. De afzuigapparaten zijn conform EN 60335-1 en EN 60335-2-69 geschikt voor zwaardere belasting bij industrieel gebruik. Veiligheidsinstructies - Alleen originele Festool-accessoires gebruiken.

- Geen agressieve vloeistoffen/droge stoffen (zuren, logen, oplosmiddelen enz.) opzuigen. - Deze mobiele stofafzuiging is geschikt voor het zuigen van lakstof. - Als het apparaat niet in gebruik is maar ook vóór onderhoudswerkzaamheden eerst de stekker uit de contactdoos trekken. - Trek de stekker niet aan de kabel uit de contactdoos. - Bescherm de kabel tegen warmte, olie en scherpe randen. - Controleer stekker en kabel regelmatig en laat deze bij beschadiging door een vakman vervangen. - Apparaten niet aan regen blootstellen. - Til het apparaat niet op aan de handgreep via een takelhaak of een hijsapparaat om het dan te transporteren. - Het apparaat mag slechts gebruikt worden door die personen die instructies hebben gekregen over de bediening en die belast zijn met het gebruik. - Wanneer stoffen worden opgezogen die schadelijk voor de gezondheid zijn, moeten het afzuigapparaat en alle accessoires volledig (binnen- en buitenkant) worden gereinigd door deze schoon te zuigen en af te vegen, voordat deze uit de verontreinigde sector worden verwijderd. Onderdelen die niet volledig kunnen worden gereinigd, moeten voorafgaand aan het transport luchtdicht in een kunststof zak worden verpakt. - Uit veiligheidsoverwegingen mag het apparaat alleen aan een geaard stopcontact worden aangesloten. echter het gebruik van een antistatische slang nodig. De antistatic-functie is alleen gegarandeerd wanneer de stekker in een geaard stopcontact is gestoken. AAN/UIT-schakelaar (1.3) In de stand 0 is het afzuigapparaat uitgeschakeld en staat er geen stroom op het stopcontact op het apparaat (1.2). Er zijn twee mogelijke werkingswijzen: Schakelaarstand “MAN” Er geen stroom op het stopcontact van het apparaat. De zuigmotor start meteen. Schakelaarstand “Auto” Er staat stroom op het stopcontact van het apparaat. Voordat de schakelaar op de stand “Auto” wordt gedraaid, moet er op worden gelet dat het aangesloten apparaat uitgeschakeld is. De zuigmotor start bij het inschakelen van het op de contactdoos op het apparaat aangesloten apparaat. Zuigkrachtregeling (1.4) Met de zuigkrachtregeling kan de zuigkracht worden ingesteld. Zodoende kan de zuigkracht aan verschillende zuigtaken worden aangepast. Temperatuurbeveiliging Als bescherming tegen oververhitting schakelt een temperatuurbeveiliging het afzuigapparaat uit, vóórdat een kritische temperatuur wordt bereikt - afzuigapparaat uitschakelen en ca. 5 minuten laten afkoelen. Als het afzuigapparaat daarna niet meer kan worden ingeschakeld, consulteert u een Festoolservicewerkplaats.

Apparaat bedrijfsklaar maken en in bedrijf stellen De accessoires worden liggend in de houder (2.10) meegeleverd, en moeten worden verwijderd voordat het apparaat voor het eerst wordt gebruikt.

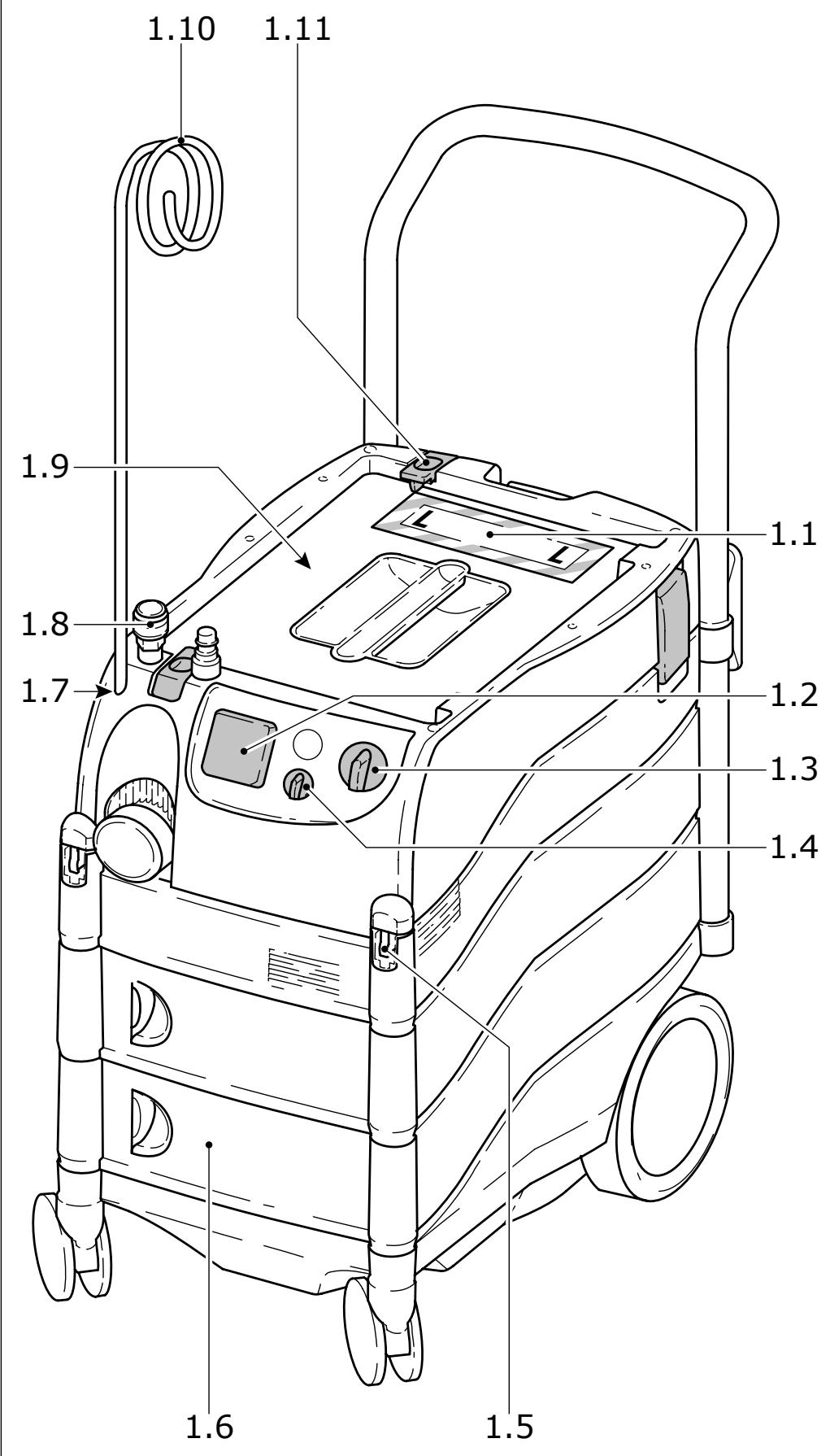

Elektrisch gereedschap aansluiten Let op de aansluitwaarde van het stopcontact op het apparaat (zie “Technische gegevens”)! Let op dat het elektrische gereedschap bij het aansluiten en loskoppelen uitgeschakeld is. Sluit het elektrische gereedschap aan op het stopcontact op het apparaat (1.2).

Elektrische aansluiting De netspanning en frequentie moeten overeenkomen met de gegevens op het typeplaatje! Let op dat het afzuigapparaat uitgeschakeld is wanneer u de stekker in het stopcontact steekt. Het Antistatic-System (AS) Bij het zuigen ontstaan door de wrijving in de afzuigslang statische ladingen. De operator kan dit merken door onaangename elektrische schokken. Voor de afleiding van deze statische opladingen is het stofafzuigapparaat standaard voorzien van een antistatisch systeem. Hiervoor is

Persluchtgereedschap aansluiten Let erop dat het persluchtgereedschap bij het in- en uitnemen uitgeschakeld is. Door de persluchtmodule (1.8) (452829; wordt

ten zak conform de wettelijke bepalingen als afval afvoeren - Vuilreservoir (2.10) en ruimte (3.1) voor de afzuigturbine zorgvuldig reinigen (met vochtige doek afnemen) - Nieuw filterelement plaatsen (zie opdruk op verpakking van het filterelement) - Afzuigapparaat sluiten. bijgeleverd bij CTL 44 LE) in te bouwen werkt de inschakelautomaat van het afzuigapparaat ook in combinatie met perslucht-gereedschap. Daarnaast adviseren wij de voedings-unit VU (452797) in te bouwen. De voedings-unit filtert en oliet de perslucht en maakt het mogelijk de luchtdruk te regelen. Voor de aansluiting van Festool-persluchtgereedschap met IAS-systeem is een IAS-aansluitstuk (454757) verkrijg-baar. Om een foutloze werking van de inschakelautomaat te garanderen, moet de bedrijfsdruk van het gereedschap 6 bar bedragen.

Filterelement reinigen Voor het reinigen de handgreep (2.1) ca. 10 maal heen en weer bewegen. Opmerking: het filterelement hoeft alleen te worden gereinigd wanneer het afzuigapparaat zonder filterzak wordt gebruikt.

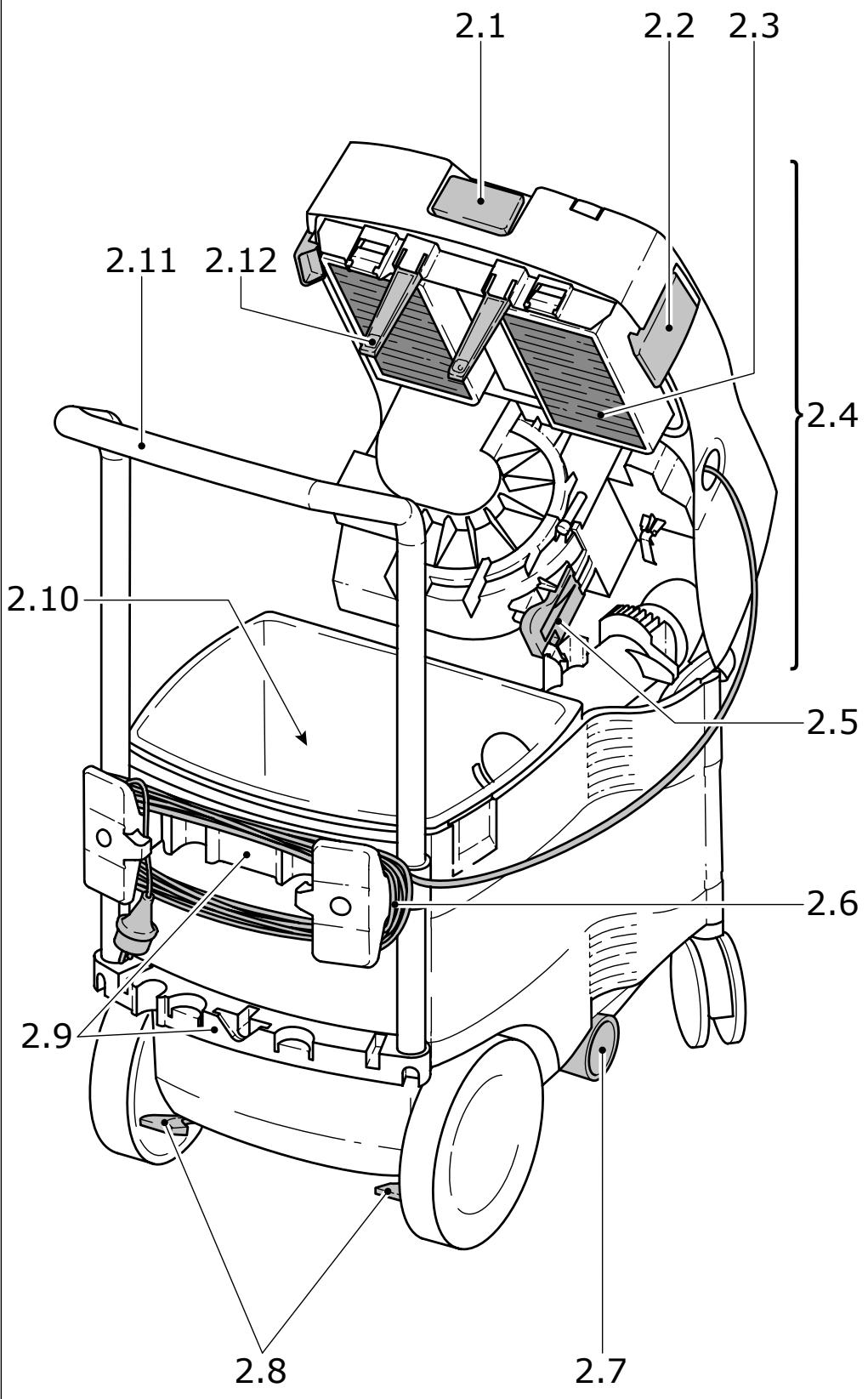

Toepassing Afzuigapparaat openen/sluiten - Sluitklemmen (2.2) openen - Het bovenste gedeelte (2.4) omhoogklappen tot de steun (2.5) vastklikt. Het apparaat wordt in omgekeerde volgorde gesloten. Om de steun in te kunnen drukken of los te klikken, moet het bovenste gedeelte eerst iets worden opgetild.

Vuilcontainer (2.10) legen Om het vuilreservoir te legen moet het bovenste gedeelte van het afzuigapparaat worden verwijderd! - Afzuigapparaat openen - Bovenste gedeelte iets optillen, de steun (2.5) indrukken - Bovenste gedeelte tot de aanslag (verticale stand) omhoogklappen - Bovenste gedeelte horizontaal naar voren verwijderen - Vuilreservoir legen - Bovenste gedeelte plaatsen. Attentie: Beide bouten van het bovenste gedeelte volledig in de uitsparingen (1.5) brengen! - Afzuigapparaat sluiten. Filter vervangen Let bij de volgende werkzaamheden op dat er geen onnodig stof opdwarrelt. Draag een P2-mondmasker bij stoffen die schadelijk zijn voor de gezondheid!

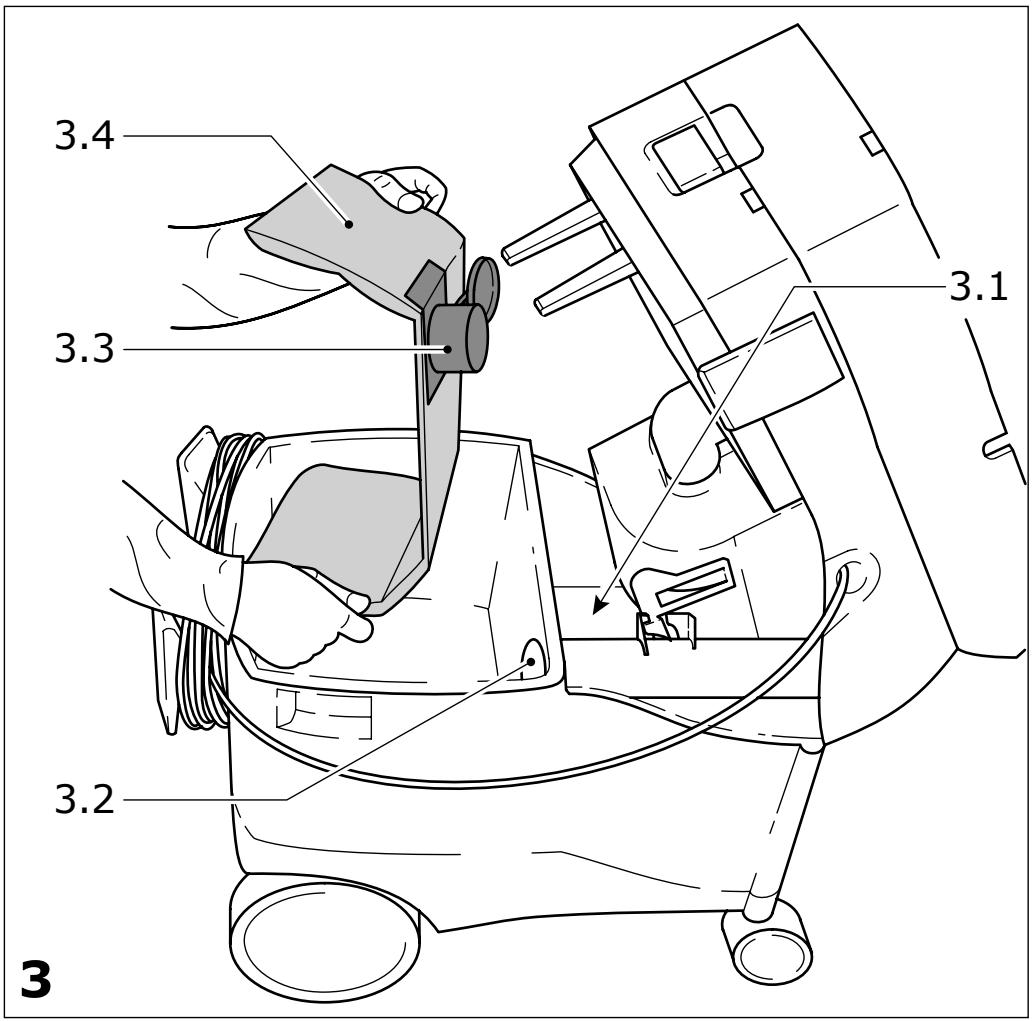

Filterzak (3.4) vervangen Bestelnr.:

CTL 55 E - Afzuigapparaat openen - Gebruikte filterzak verwijderen (zie opdruk op filterzak) - Gebruikte filterzak conform de wettelijke bepalingen als afval afvoeren - Vuilreservoir (2.10) en ruimte (3.1) voor de afzuigturbine zorgvuldig reinigen (met vochtige doek afnemen) - Nieuwe filterzak plaatsen (zie opdruk op filterzak). Belangrijk: filterzakmof (3.3) stevig op de inlaatfitting (3.2) drukken! - Afzuigapparaat sluiten.

Steun/rem De wielen kunnen met de remmen (2.8) worden geblokkeerd, waardoor wordt voorkomen dat het afzuigapparaat ongecontroleerd wegrolt.

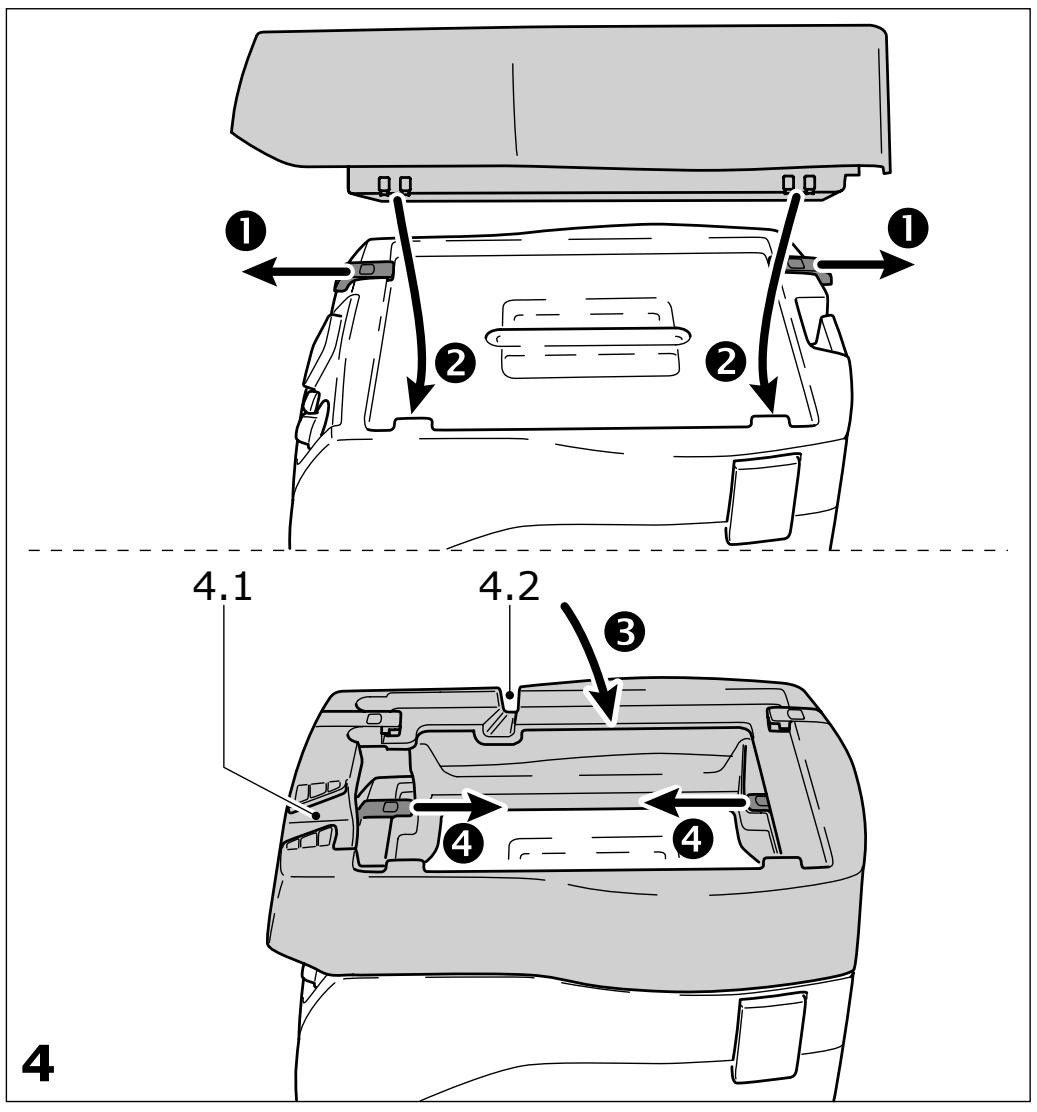

Opbergvak voor slang (gedeeltelijk bij de levering inbegrepen) Bevestiging voor het opbergvak voor de slang op de zuiger: zie afbeelding 4. Na beëindiging van het werk kunt u de afzuigslang door de opening (4.1) leiden en in het opbergvak leggen. Door de opening (4.2) kunt u het netsnoer inbrengen en ook in het opbergvak leggen. Gebruik - Op het aflegplateau (1.9) kan met de beide sluitingen (1.11) een systainer worden bevestigd. Daarnaast kunnen op het aflegplateau en in de opbergvakken (1.6) gereedschap of accessoires worden neergelegd. - In de opening (1.7) kan een slanghouder (1.10) (487072) worden gestoken. Met de slanghouder wordt de zuigslang van bovenaf naar het gereedschap geleid. Er kan eventueel een slanghaak

Filterelement (2.3) vervangen Bestelnr.: Zuig niet zonder filterelement! De motor zou daardoor kunnen worden beschadigd. - Afzuigapparaat openen - Gebruikt filterelement demonteren (zie opdruk op verpakking van het filterelement) - Gebruikt filterelement in een stofdicht afgeslo33 (452998) worden bevestigd om de zuigerslang op te wikkelen. - De duwbeugel (2.11) (452921) vergemak-kelijkt het transport van het afzuigapparaat. Aan de rand (2.9) van de duwbeugel kunt u accessoires, bijv. afzuigbuizen, bevestigen. - Door een zuigerslang in de uitblaasopening (2.7) te steken kunt u blaaslucht gebruiken. Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Minstens één keer per jaar moet er door de fabrikant of een geschoolde persoon een veiligheidstechnische keuring, b.v. met betrekking tot beschadigingen van de filter, lekkage van het apparaat of de functie van de controle-voorzieningen, worden uitgevoerd. Voor het onderhoud door de gebruiker moet het apparaat gedemonteerd, gereinigd en onderhouden worden, voorzover dit mogelijk is zonder gevaar voor het onderhouds-personeel en andere personen. Geschikte voorzorgsmaatregelen zijn o.a. ontsmetting voor de demontage, gefilterde drukontluchting op de plaats van demontage, reiniging van de onderhoudsplaats en een geschikte veiligheidsuitrusting.

Droge stoffen afzuigen Bij het afzuigen van stoffen die schadelijk zijn voor de gezondheid wordt het gebruik van een filterzak dringend aangeraden! Voor het afzuigen van droge stoffen moet altijd een filterzak in het reservoir zijn geplaatst. Het afgezogen materiaal kan dan gemakkelijk worden verwijderd. Na het opzuigen van vloeistoffen is het filterelement vochtig. Een vochtig filterelement raakt eerder verstopt wanneer droge stoffen worden afgezogen. Daarom moet het filterelement voor het aanzuigen van droge stoffen worden gedroogd of door een droog element worden vervangen.

Accessoires, filter De bestelnummers voor accessoires en filter vindt u in de Festool-catalogus of op het Internet onder „www.festool.com“.

Vloeistoffen afzuigen Brandbare vloeistoffen mogen niet worden afgezogen! Wanneer er schuim of vloeistof vrijkomt, de werkzaam-heden onmiddellijk stoppen en het vuilreservoir legen. Voor het afzuigen van vloeistoffen moet de filterzak in principe worden verwijderd. Geadviseerd wordt een speciaal natfilter te gebruiken. Wanneer het maximale vulniveau wordt bereikt, wordt het afzuigen automatisch onderbroken door de niveaumeter (2.12).

Afvoer Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht. Garantie Overeenkomstig de wettelijke voorschriften van het betreffende land, maar minimaal 12 maanden geven wij voor onze apparaten garantie op materiaal- en fabricagefouten. Binnen de staten van de EU bedraagt de garantieperiode 24 maanden (op vertoon van een rekening of bon). Schade die met name te herleiden is tot natuurlijke slijtage, overbelasting of ondeskundige bediening, dan wel tot schade die door de gebruiker zelf veroorzaakt is of door ander gebruik tegen de handleiding in, of die bij de koop reeds bekend was, blijven van de garantie uitgesloten. Ook schade die is terug te voeren op het gebruik van niet-originele accessoires en verbruiksmateriaal (bijv. steunschijf) wordt niet in aanmerking genomen. Klachten kunnen alleen in behandeling worden genomen wanneer het apparaat niet-gedemonteerd aan de leverancier of een geautoriseerde Festool-klantenservice wordt teruggestuurd. Berg de handleiding, de veiligheidsvoorschriften,

Na het gebruik - Zuiger uitschakelen en de stekker uit het stopcontact trekken. - Aansluitkabel (2.6) oprollen. - Vuilreservoir legen. - Het afzuigapparaat van binnen en buiten reinigen door dit schoon te zuigen en af te nemen. - Het apparaat in een droge ruimte opslaan en tegen onbevoegd gebruik beveiligen.

Onderhoud Als aan de machine wordt gewerkt, dient altijd de stekker uit het stopcontact te worden gehaald!

de onderdelenlijst en het koopbewijs goed op. Voor het overige zijn de geldende garantievoorwaarden van de producent van kracht. REACh voor producten, accessoires en verbruiksmateriaal van Festool REACh is de sinds 2007 in heel Europa toepasselijke chemicaliënverordening. Wij als „downstreamgebruiker“, dus als fabrikant van producten, zijn ons bewust van onze informatieplicht tegenover onze klanten. Om u altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijke stoffen van de kandidatenlijst in onze producten te informeren, hebben wij de volgende website voor u geopend: www.festool.com/reach Opmerking Vanwege de voortdurende research- en ontwikkelingswerkzaamheden zijn wijzigingen in de hier gegeven technische specificatie voorbehouden.
