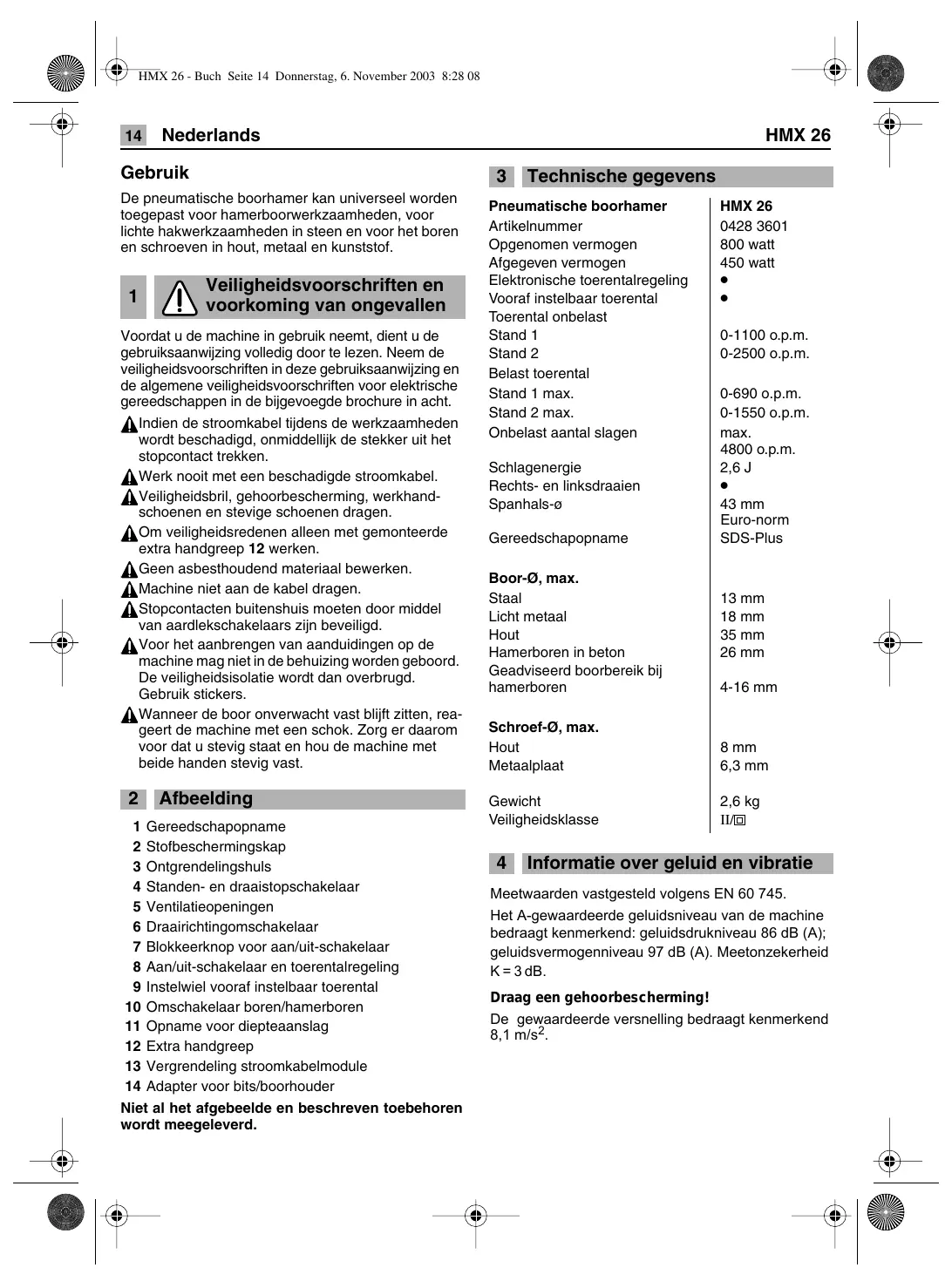

HMX 26 - Buch Seite 14 Donnerstag, 6. November 2003 8:28 08 14 Nederlands Gebruik De pneumatische boorhamer kan universel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem de veiligheidsvoorschriften in deze gebruiksaanwijzing en de algemene veiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht. Atndien de stroomkabel tijdens de werkzaamheden wordt beschadigd, onmiddellik de stekker uit het stopcontact trekken. A Werk nooit met een beschadigde stroomkabel. ÂVeiligheidsbril, gehoorbescherming, werkhand- schoenen en stevige schoenen dragen. À On veiligheidsredenen alleen met gemonteerde extra handgreep 12 werken. À Geen asbesthoudend material bewerken. AMachine niet aan de kabel dragen. À Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zijn beveiligd. À Voor het aanbrengen van aanduidingen op de machine mag niet in de behuizing worden geboord. De veiligheidsisolatie wordt dan overbrugd. Gebruik stickers. À Wanneer de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er daarom voor dat u stevig staat en hou de machine met beide handen stevig vast. Veiligheidsvoorschriften en voorkoming van ongevallen

2 Afbeelding 1 Gereedschapopname 2 Stofbeschermingskap 3 Ontgrendelingshuls 4 Standen- en draaistopschakelaar 5 Ventilatieopeningen 6 Draairichtingomschakelaar 7 Blokkeerknop voor aan/uit-schakelaar 8 Aan/uit-schakelaar en toerentalregeling 9 Instelwiel vooraf instelbaar toerental 10 Omschakelaar boren/hamerboren 11 Opname voor diepteaanslag 12 Extra handgreep 13 Vergrendeling stroomkabelmodule 14 Adapter voor bits/boorhouder Niet al het afgebeelde en beschreven toebehoren wordt meegeleverd. 3 Technische gegevens Pneumatische boorhamer HMX 26 Artikelnummer 0428 3601 Opgenomen vermogen 800 watt Afgegeven vermogen 450 watt Elektronische toerentalregeling | + Vooraf instelbaar toerental . Toerental onbelast Stand 1 0-1100 op.m. Stand 2 0-2500 o.p.m. Belast toerental Stand 1 max. 0-690 o.p.m. Stand 2 max. 0-1550 o.p.m. Onbelast aantal slagen max. 4800 o.p.m. Schlagenergie 26J Rechts- en linksdraaien . Spanhals-o 43 mm Euro-norm Gereedschapopname SDS-Plus Boor-9, max. Staal 13 mm Licht metaal 18 mm Hout 35 mm Hamerboren in beton 26 mm Geadviseerd boorbereik bij hamerboren 4-16 mm Schroef-D, max. Hout 8 mm Metaalplaat 6,3 mm Gewicht 2,6 kg Veiligheidsklasse [el

Meetwaarden vastgesteld volgens EN 60 745. Het A-gewaardeerde geluidsniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 86 dB (A): geluidsvermogenniveau 97 dB (A). Meetonzekerheid K=3dB. Informatie over geluid en vibratie Draag een gehoorbescherming! De gewaardeerde versnelling bedraagt kenmerkend 8,1 m/s2.

HMX 26 - Buch Seite 15 Donnerstag, 6. November 2003 8:28 08 HMX 26 Nederlands M5 5 Extra handgreep en stroomkabelmodule monteren À Trek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. Gebruik de machine alleen met de extra hand- greep 12. Plaats het handvat op de spanhals van de boormachine. Draaï het handvat in de voor de werk- zaamheden vereiste stand en span het stevig vast met de huls van het handvat. Sluit de stroomkabelmodule op de handgreep aan. De stekker moet vastklikken. À Gebruik de stroomkabelmodule alleen voor elek- trisch gereedschap van Kress. Probeer niet om er andere machines mee te gebruiken. Gebruik uitsuitend originele Kress-netkabelmodules en wel minstens een zware rubberslangleiding (code- aanduiding HO7 RN-F). 6 Ingebruikneming ontroleer voor de ingebruikneming of de netspan- Control de ingebruikneming of de netsp: ning overeenkomt met de gegevens op het type- plaatje van de machine.

De aan/uit-schakelaar 8 indrukken en weer loslaten. De aan/uit-schakelaar kan met de blokkeerknop 7 worden geblokkeerd. Om de aan/uit-schakelaar 8 weer los te maken, kort indrukken en loslaten. MECHANISCHE STANDENKEUZE Met de standen- en draaistopschakelaar 4 kunt u drie instellingen kiezen. 1 = Laag toerentalbereik: Hamerboren, boren in hout en metaal met normale spiraalboren van meer dan 8 mm en mengwerkzaamheden. 2 = Laag toerentalbereik: Boren met normale spi- raalboren tot 8 mm. t= = Geen draaibeweging: Lichte hakwerkzaamhe- den. De omschakeling kan het best worden uitgevoerd ter- will de machine stilstaat. Let erop dat de standen- en draaistopschakelaar 4 altijd maar één stand verder kan worden geschakeld. Na het bedienen van de aan/ uit-schakelaar 8 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instel- ling. Pas daarna kan de standen- en draaistopschake- laar 4 in de volgende stand worden gezet.

Om te boren de omschakelaar 10 0 « instellen. Om te hamerboren op (= instellen. De omschakeling kan het best worden uitgevoerd ter- will de machine stilstaat. Na het bedienen van de aan/ uit-schakelaar 8 of bij het starten van de machine scha- Kelt de transmissie in de vooraf gekozen instelling. Aanwijzingen: Linksdraaien bij hamerboren bescha- digt de boor. Bij werkzaamheden met diamantboor- kronen en bij mengwerkzaamheden het slagmecha- nisme uitschakelen. Voor hakwerkzaamheden de omschakelaar 4 op © instellen. Gebruik bij het hamerboren uitsluitend hardmeta- Ien boren met SDS-plus-schacht. Het gebruik van in de handel verkrijgbare steenboren met cilindrische schacht in combinatie met de adapter 14 en een TOERENTALBESTURING Met de aan/uit-schakelaar 8 kunt u ie het toerental traploos besturen. Bij zaam te draaien, bij toenemende druk wordt het toerental hoger.

VOORAF INSTELBAAR TOERENTAL

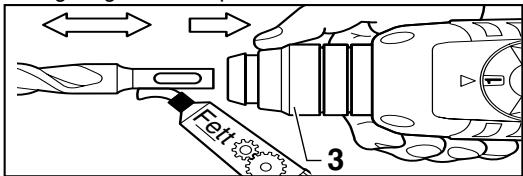

machine draait. Positie À = laagste toerental. Positie G = hoogste toerental. laar 6 alleen wanneer de machine stilstaat. R L } Pak de draairichtingomschake- laar 6 aan beide zijden vast. Rechtsdraaien:_ Draairichtingomschakelaar 6 Linksdraaien: op .L' instellen. Druk de draairichtingomschake- laar 6 door tot aan de aanslag op Indien de draairichtingomschakelaar 6 tussen pos. ,R“ en ,L', staat, kan de machine niet worden ingeschakeld. gewone boorhouder met toepassing van het pneuma- lichte druk op de aan/uit-schake- Met instelwiel 9 kan het toerental in de standen 1 en 2 DRAAIRICHTING OMSCHAKELEN op .R"instellen. Belangrijk! het huis, dus tot de schakelaar tische hamermechanisme is niet mogelijk. laar 8 begint de machine lang- traploos vooraf worden ingesteld, ook terwill de & o = Bedien de draairichtingomschake- Draairichtingomschakelaar 6 merkbaar vastklikt. Gereedschap inzetten of verwijderen De gereedschapopname 1 span boor- en hakgereed- schap zonder gereedschapsleutel. GEREEDSCHAP INZETTEN A Trek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. Reinig de gereedschapschacht en vet deze licht in. ses!

HMX 26 - Buch Seite 16 Donnerstag, 6. November 2003 8:28 08 16 Nederlands HMX 26 Trek de ontgrendelingshuls 3 terug. Steek het gereedschap in de gereedschapopname tot het vast- Klikt. Laat de vergrendelingshuls los. Controleer of het gereedschap stevig vast zit. Let er op dat de stofbeschermingskap 2 niet wordt beschadigd. Beschadigde stofbeschermingskap beslist ver- vangen! GEREEDSCHAP VERWIJDEREN Duw de vergrendelingshuls 3 naar achteren en trek het gereedschap naar buiten. BEITEL INSTELLEN Breng de standen- en draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de ver- eiste werkstand worden gedraaid. Stel daarna de standen- en draaistopschakelaar 4 weer op de positie = in. De beitel Klikt automatisch vast zodra deze bi de werkzaamheden of bij het hakken radiaal wordt belast. 8 Boorhouder (toebehoren) Voor boorwerkzaamheden in metaal, hout en kunst- stof met boren met normale schacht is een boorhou- der (max. 13 mm spanwijdte) leverbaar. De boorhou- der wordt op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelike boorhouders met bin- nenschroefdraad 1/2" x 20 UNF (spanwidte max. 13 mm) kunnen worden gebruikt. BOORHOUDER MONTEREN A Trek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. Schroefdraad van boorhouder (toebehoren) en adap- ter 14 (toebehoren) reinigen. Schroef de boorhouder op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouder vast te draaien (30 Nm), stelt u de standen- en draaistopschakelaar 4 tijdelik in op posi- tie =. 9 Voor de praktijk Boor niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken opperviak, bijvoorbeeld met een metaaldetector. Gebruik voor metal alleen goed geslepen boren, voor steen en beton alleen hardmetalen steenboren. Pas het toerental altijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen.

HAMERBOOR- EN HAKWERK-

ZAAMHEDEN Draag een veiligheidsbril en een gehoorbescherming. (a)

Oefen geen te sterke druk uit. Het vermogen wordt daardoor niet groter. Bij hakwerkzaamheden wordt het beste resultaat bereikt wanneer slechts kieine stukken materiaal worden uitgebroken. AB hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controleer voor de ingebruikneming of de standen- en draaistopscha- kelaar 4 in stand c— is vastgeklikt.

Een tegel langzaam aanboren. Pas wanneer door de tegel is geboord, omschakelen naar hamerboren. SCHROEVEN De adapter 14 (toebehoren) kan schroefbits opne- men. Er kunnen normaal in de handel verkrijgbare bits worden gebruikt met inbusmaat 6,8 mm resp. 1/4" (DIN 3126, vorm C). Schroefbits worden in de adapter vastgehouden door een veerring. Gebruik daarom alleen bits met een inkeping. 10 Onderhoudswerkzaamheden A Trek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. De ventilatieopeningen altijd schoon houden. Van buiten toegankelijke kunststofonderdelen regel- matig afvegen met een doek zonder reinigingsmiddel. Na intensief gebruik gedurende een lange periode moet de machine voor inspectie en grondige reiniging naar een Kress-servicewerkplaats worden gebracht of gestuurd. 11 Milieubescherming Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking mosten op een voor het milieu ver- antwoorde manier worden hergebruikt. van chloorvrij gebleekt kringlooppapier. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Wijzigingen voorbehouden Deze gebruiksaanwijzing is vervaardigd
