MANUALE UTENTE HMX 26 KRESS

Manuale di servizio 17

Instrucciones de lavoro E 21

Bruksanvisning 25

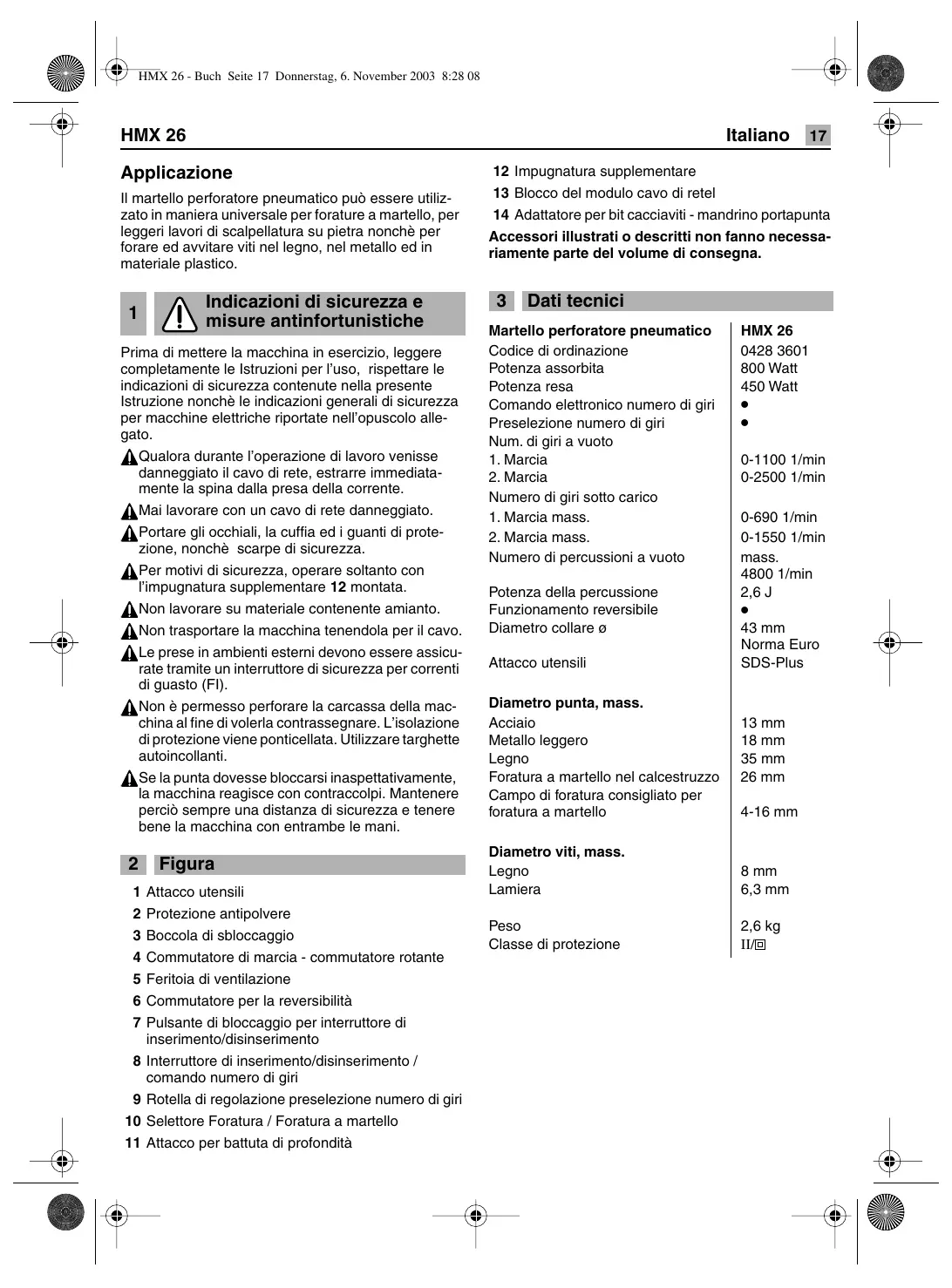

Il martello perforatore pneumatico può essere utilizzato in maniera universale per forature a martello, per leggeri lavori di scalpellatura su pietra nonché per forare ed avvitare viti nel legno, nel metallo ed in materiale plastico.

1

Indicazioni di sicurezza e misure antinfortunistiche

Prima di mettere la macchina in esercizio, leggere completamente le Istruzioni per l'uso, rispectare leindicazioni di sicurezza containute nella presente Istruzione nonché leindicazioni generali di sicurezza per machine elettriche riportate nell'opuscolo allevato.

A Qualora durante l'operazione di lavoro venisse danneggiato il cavo di rete, estrarre immediamente la spina alla presa della corrente.
A Mai lavorare con un cavo di rete danneggiato.
A Portare gli occhiali, la cuffia ed i guanti di protezione, nonché scarpe di sicurezza.
A Per motivi di sicurezza, operare soltanto con l'impugnatura supplementare 12 montata.
Non lavorare su materiale contente amiente.
A Non trasportare la macchina tenendola per il cavo.
A Le prese in ambienti esterni devono essere assicu-rate tramite un interrottore di sicurezza per correnti di guasto (FI).
Non è permesso perforare la carcassa della macchina al fine di volerla contrassegnare. L'isolazione di protezione viene ponticellata. Utilizzare targhette autoincollanti.
A Se la punta dovesse bloccarsi inaspettativamente, la macchina reagisce con contraccolpi. Mantenere perché sempre una distance di sicurezza e tenere bene la macchina con entrambe le mani.

2 Figura

1 Attacco utensili
2 Protezione antipolvere
3 Boccola di sbloccaggio
4 Commutatore di marcia - commutatore rotante
5 Feritoia di ventilazione
6 Commutatore per la reversibilità
7 Pulsante di bloccaggio per interrottore di inserimento/disinserimento
8 Interruttore di inserimento/disinserimento / commande numero di giri
9 Rotella di regolazione preselezione numero di giri
10 Selettore Foratura / Foratura a martello
11 Attacco per battuta di profondità

12 Impugnatura supplementare
13 Blocco del modulo cavo di retel
14 Adattatore per bit cacciaviti - mandrino portapunta Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

3 Dati tecnici

Martello perforatore pneumatico

Codice di ordinazione

Potenza assorbita

Potenza resa

Comando elettronico numero di giri

Preselezione numero di giri

Num. di giri a vuoto

1. Marcia

2. Marcia

Numero di giri sotto carico

Numero di percussioni a vuoto

Potenza della percussione

Funzionamento reversible

Diametro collare

Attacco utensili

Diametro punta, mass.

Acciaio

Metallo leggero

Legno

Foratura a martello nel calcestruzzo

Campo di foratura consigliato per

foratura a martello

Diametro viti, mass.

Legno

Lamiera

Peso

Classe di protezione

HMX 26

04283601

800 Watt

450 Watt

0-1100 1/min

0-2500 1/min

0-690 1/min

0-1550 1/min

mass.

4800 1/min

2,6J

43 mm

Norma Euro

SDS-Plus

13 mm

18mm

35 mm

26 mm

4-16 mm

8mm

6,3 mm

2,6 kg

II/回

18 Italiano

HMX 26

4 Informazioni sulla rumorosita e sulla vibrazione

Valori misurati conformamente alla norma EN 60 745.

La misurazione A del livello di pressione acustica della macchina è solitamente di pressione acustica 86 dB (A); livello della potenza sonora 97dB (A).
Incertezza della misura K = 3 dB.

Usare auricolari di protezione!

L'accelerazione misurata raggiunge di solito il valore di 8,1 m/s².

5 supplémentare e del modulo del cavo di rete

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete. Utilizzare la macchina con l'impugnatura supplementare 12. Applicare la maniglia sul collare dell'alberino de trapano, ruotarla in posizione operativa e fissarla saldamente avvitando l'impugnatura. Soltanto in quello si evita che la maniglia sul collare dell'alberino si sposti o si stac chi dall'apparecchio.
Collegare il modulo del cavo di rete all'impugnatura. La spina deve innestarsi in posizione.
Utilizzare il modulo di cavo di rete esclusivamente per elettroutensili Kress. Non tentare di utilizzato il modulo in combinazione con altre machine. Impiegare esclusivement moduli del cavo di rete originali Kress e,cioe, almeno pesanti fili isolati in gomma (codice commerciale H07 RN-F).

6 Messa in esercizio

A Prima della messa in esercizio, controllare che la tensione di rete corrisponda ai valori indicati sulla targhetta di costruzione della macchina.

Premere oppure lasciare l'interruttore di inserimento/disinserimento 8.

L'interrottre di inserimento/disinserimento più essere bloccato con il pulsante di fissaggio 7. Per sbloccare, premere brevamente l'interruttore di inserimento/disinserimento 8 e lasciarlo.

COMMUTAZIONE MECCANICA DI MARCIA

Tramite il commutatore di marcia - commutatore rotante 4 è possible selezionare tre impostazioni.

1 = bassa velocità: Foratura a martello, foratura con normali punte elicoidali nel legno/metallo altri 8 mm e lavori di miscezzione.

2 = alta velocità: Foratura con normali punte elicoidali fino a 8 mm Ø.

= Senza rotazione: leggeri lavori di scalpellatura.

Il modo più simplice di eseguire la commutazione è quando la macchina è ferma. Considerare che il commutatore di marcia - commutatore rotante 4 può essere regolato soltanto a scatti singoli. Azionando l'interruttore di inserimento-disinserimento 8 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata. Solo a questo punto è possibile spostare il commutatore di marcia - commutatore rotante 4 sulla impostazione successiva.

FORATURA - FORATURA A MARTELLO

Per forare, mettere il selettore 10 in posizione.

Per foratura a martello metterlo in posizione.

Il modo più simplice di eseguire la commutazione è quando la macchina è ferma. Azionando l'interruttore de insertimento-disinserimento 8 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

Indicazioni: La rotazione sinistorsa nel corso di forata, a martello danneggia la punta. Lavorando con una corona a forare diamantata ed in caso di lavori di miscelazione è indispensable disinserire il system battente.

Per lavori di lavori di scalpellatura,mettere il sele-. tore 4 nella posizione.

In caso di foratura a martello è indispensablee utilizzare esclusivamente punte con applicazioni di placchette di metallo duro e con un gambo SDS-plus. Non è possibile utilizzato punte per pietra comunmente in commercio con gambo cilindrico ed adattatore 14 né è possible utilizzato un comune mandrino portapunta in caso di impiego del martello pneumatico.

COMANDO NUMERO DI GIRI

Tramite l'interruttore di inserimento/disinserimento 8 è possibile regolare il numero di giri a variazione continua. Premendo leggermente sull'interruttore di inserimento/disinserimento 8 la

macchina comincia a girare lentamente; il numero di giri sale aumento la pressione esercitata.

PRESELEZIONE NUMERO DI GIRI

Tramite la rotella di regolazione 9 è possibile preselezionare a variazione continua il numero di giri nelle marce 1 e 2,anche in caso di macchina in movimento. Posizione A = minimo numero di giri.

Posizione G = massimo numero di giri.

HMX 26

Italiano

19

INVERSIONE DELLA DIREZIONE DI MARCIA

Azionare il commutatore per la reversibilità 6 solo a macchina fermà!

Afferrare il commutatore per la reversibleità 6 per entrambi i lati.

Rotazione destrorsa:

mettere il commutatore per la reversibilità 6 nella posizione „R".

Rotazione sinistrorsa:

mettere il commutatore per la reversibilità 6 nella posizione „L".

Important!

premere rispettivamente il commutatore per la reversibilità 6 sino alla battuta nella carcassa,cioè,mino a percepirne l'incastro.

Se il commutatore per la reversibilità 6 si trova tra la posizione „R“ e „L“, la macchina non può essere in esercizio.

7 Inserire ed estrarre gli utensili

L'attacco utensili 1 blocca gli utensili di foratura e gli utensili per scalpellare perché dover ricorrere all'ausilio di attrezzi.

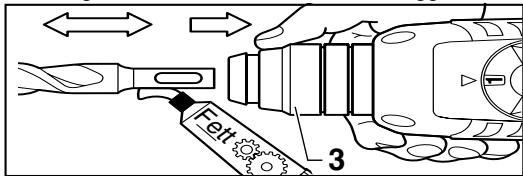

INSERIRE L'UTENSILE

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire il gambo dell'utensile e lubrificarlo leggermente

Estrarre all'indietro la boccola di sbloccaggio 3. Ruotandolo, insere l'utensile nell'attacco utensili fino a quando fa presa. Lasciare il mandrino di serraggio. Controllare che l'utensile sia ben fisso.

Fare attenzione a non danneggiare la protezione anti-polvere 2.

Se la protezione antipolvere è danneggiata, è extremamente importante sostituirla!

ESTRARRE L'UTENSILE

Spingere all'indietro la boccola di sbloccaggio 3 ed estrarre l'utensile.

REGOLARE LO SCALPELLO

Mettere il commutatore di marcia - commutatore rotante 4 in una posizione intermedia. Lo scalpello cui quodunque essere girato manualmente nella posizione di lavoro che si desidera.

In seguito, rimettere il commutatore di marcia - commutatore rotante 4 nella posizione. Lo scalpello fa presa automaticamente non appenaiene sottomosto a carico radialetramite il processo di lavorazione opp. scalpellatura.

8 Mandrino portapunta (Accessorio)

Per lavori di foratura nel metallo, nel legno e in materiali artificiali tramite punte con un gambo normale, è fornibile un mandrino portapunta (mass. 13 mm aperture). Il mandrino viene montato sull'adattatore (accessorio) per bit cacciaviti. è possible utilizzato tutti i mandrini comunamente reperibili sul mercato che abbiano una madrevite 1/2^u × 20 UNF (apertura mass. 13 mm).

MONTARE IL MANDRINO PORTAPUNTA

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire la filettatura al mandrino portapunta (accessorio) ed all'adattatore 14 (accessorio).

Avvitare il mandrino portapunta sull'adattatore e blocare l'adattatore nell'attacco utensili come se fosse una punta. Per avvitare bene (30 Nm) il mandrino portapunta, mettere il commutatore di marcia - commutatore rotante 4 provvisoriamente sulla posizione =

9 Consigli pratica

Non forare linee elettriche, nonché tubazioni di gas e di acqua posate in maniera non visible. Prima di cominciare con l'operazione di foratura, controllare le superfici utilizzando p.e. un rilevatore di metalli.

Per forare nel metallo, utilizzato esclusivamente punte perfettamente in ordine e bene affiliate; per forare nella pietra e nel calcestruzzo, utilizzato esclusivamente punte per pietra con applicazioni di placchette di metallo duro.

Regolare il numero di giri sempre in base al tipo di materiale in lavorazione ed in base al diametro della punta. Per eseguire lavori di precisione nel metallo e nel legno, fissare la macchina in un montante per foratura (accessorio).

20 Italiano

HMX 26

FORATURA A MARTELLO -SCALPELLATURA

Portare occhiali e cuffie di di protezione.

Non esercitare una pressione troppo forte: non èosi che si raggiunge una prestazione maggiore.

Durante l'opération di scalpellatura si raggiunge il miglior effetto scalpellando di volta in volta piccoli pezzi di materiale.

1. Durante l'opération di scalpellatura, favorare sempre portando gli occhiali di protezione e con l'impugnatura supplementare 12. Prima della messa in esercizio, controllare che il commutatore di marcia - commutatore rotante 4 si sua innestato nella posizione = .

FORARE LE PIASTRELLE

Preforare delicatamente la piastrella ed insere la foratura a martello solo dopo aver perforato completeness la piastrella.

AVVITARE

L'adattatore 14 (accessorio) può alloggiare bit cacciaviti. Posso sono essere utilizzati bit cacciaviti comunamente reperibili sul mercato e che abbiano un dato esagonale da 6,3 mm opp. 1 / 4'' (DIN 3126, Forma C). I bit cacciaviti vengono tenuti nella'adattatore tramite una rondella. Per questo motivo,utilizzato soltanto bit che abbiano apposite tacche.

10 Dispositionsi di manutenzione

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Mantenere sempre pulite le feritoie di ventilazione.

Pulire regolarmente con uno straccio eenza detergenti, parti in materiale artificiale che siano accessibili dall'esterno.

Dopo un periodo abbastanza lungo in cui la macchina sia stata soggetta a condizioni operative estreme, sare necessario affidare la macchina ad un Centro di servizio Kress perché venga eseguita una ispezione ed una minuziosa pulizia.

11 Misure ecologiche

Recupero di materie prime, piuttosto che smaltimento di rifiuti

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbiancataenza cloro. I componenti in plastica sono

contrassegnati per il riciclaggio selezionato.

Con riserva di modifiche

HMX 26

Espanol

21

Aplicación

Sustituir imprescindibile una caperuza anti-polvo deteriorada!

CE Dichiarazione di conformità

Assumendone la piena responsabilita, dichiariamo che il dato è proconformale seguenti normative ed ai relatividocumenti: vedere sotto

1. Il presente elettroutensile è stato realizzato secondo criteri produttivi di alta precisione ed è stato sottoposto a severi controlli di qualità da parte della casa costru trice.
2. Per questo motiv vo siamo in grado di garantire l'eliminazione gratuite di difetti costruttivi o materiale difettosto che dovesso essere riscontrati entro 24 messi da data de vendita all'utente finale. Ci riserviamo il diritto di riparare oppure sostituire le parti difettose. Le parti sostituite tornano ad essere di propietà della casa costrutrice.
3. Si perde il diritto di garanzia in caso che la macchina venga impiegata oppure trattata in maniera impropria e, cosippure, se la macchina viene aperta da un Centro Servizio non autorizzato. Le parti soggette ad usura non sono comprese nella garanzia.
4. La garanzia può essere riconosciuta solo in caso di immediata segalazione del difetto (anche per anni di trasporto). La durata della garanzia non viene prolongata della durata dell'eventuale riparazione.
5. In caso di disturbi preghiamo di speire l'apparecchio alla fabbrica o ad un Centro Assistenza autorizzato, insieme alla schedà di garanzia complicata e una breve descrizione del difetto.
6. Gli obblighi di garanzia da noi assunti escludono completamente uteriori pretese - in particolare il diritto di convertibilità, riduzione del prezzo o risarcimento danni.
7. L'acquirente più comunique a propria scelta avvaleres del diritto di riduzione (diminuzione del prezzo d'acquiresto) oppure di con-vertilità (annullamento del contratto di vendita), nel caso in cui l'azienda non fosse in grado di eliminare il difetto eventually insorto entro un intervallò di tempo ragionevole.
8. Non sono esclusi i diritti al risarcimento danni per i casi contemplati dal §§ 463, 480 par. 2,635 BGB, riguardanti la mancanza di caratteristiche assicurate.
9. Le disposizioni citate nel puncti 7 e 8 sono valide solo per il territorio della Repubblica Federale Tedesca.
