GEBRUIKSAANWIJZING KH 3162 HAMMER DRILL PARKSIDE

Doelmatig gebruik.. 36
Uitrusting.. 37
Leveringsomvang.. 37
Technische gegevens.. 37

Algemene veiligheidsinstructies voor elektrische gereedschappen

1. Veiligheid op de werkplek.. 38
2. Elektrische verilgheit.. 38
3. Veiligheid van personen.. 38
4. Zorgvuldige omgang met en gebruik van elektrische apparaten . 39

Veiligheidsinstructies voor boorhamer.. 40

Let op leidingen!
Originele toebehoren en aanvullende apparaten.. 40

Ingebruikname

Extra handgreep monteren.. 40
Diepteaanslag.. 40
Gereedschappenplaatsen/verwijdenen.. 40
Snelspanwisselboor-houder voor Ronde schachtboor.. 41
Functie kiezen met functiekeuzeschakelaar. 41
Draairichting selecteren.. 42
Toerental voorselecteren.. 42
In- en uitschakelen.. 42

Onderhoud en reiniging. 43

Afvoer 43

Informatie

Service.. 43
Conformiteitsverklaring/Fabrikant.. 44

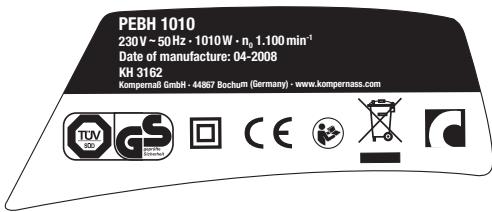

In denen gebruiksaanwijzing / aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de gebruiksaanwijzing!		Schakelaar voor de keuze van de apparaatfunctie
	Waarschuwings- en veiligheidsinstructies in ache nemen!	T	Beitelen
	Let op voor elektrische schokken! Levensgevaar!	T2	Hamerboren
	Explosiegevaar!	D	Boren
Rohm	Boorhouder, Made in Germany	●	Verstelling beitelpositie
W	Watt (werkvermögen)	1	Verstellen van de beitelpositie
n0	Gemeten nullasttoerental		Draag een veiligheidsbril, gehoorbescheming, stofmasker en veiligheidshandschoenen.
V~	Wisselspanning		Elektrisch gereedschap gegen vocht beschermen!
	Houd kinderen van het elektrische gereedschap verwijderd!		Op intactheid van apparaat, netkabel en netsteker letten!
	Beschermingsklasse II		Dank de verpakking en het apparaat op een milieu-vriendelijk manier af!

Pneumatische boorhamer met beitelfunctie PEBH 1010

Inleiding

Maak uzelf voor de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische

gereedschappen. Lees waarvoorde volgende handleiding zorgvuldig door.Bewaar deze handleiding goed.Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

- Doelmatig gebruik

De boorhamer PEBH 1010 is geschikt voor het:

• hamerboren in bakstenen, beton en natuursteen
• boren in hout, kunststof en metaal
• schroeven in hout, kunstof en metaal
• beitelen in beton, gesteente en pleisterwerk

Ledere wijziging of ieder verderstrekkend gebruik is Niet doelmatig en houdt een aanzienlijk ongevallenrisico in.

De producent is nicht aansprakelijk voor schade die resulteertuit ondoelmatig gebruik.

Het apparaat is Niet bestemd voor commercieel gebruik.

Uitrusting

1 Gereedschapshouder (boorhouser)
2 Rubberen stofbeschermingskap
3 Ver-/ontgrendelingskap
AAN./UIT-Schakelaar
5 Vastzetknop
6 Stelwiel voor de toerentalvoorslectie
7 Schakelaar rechts-/linksdraaien
8 Functiekeuzeschakelaar
9 Extra handgreep
10 Metalen diepteaanslag

Leveringsomvang

1 boorhamer
1 extra handgreep
1 RQHM-snelspanwisselboorhouser (13 mm) met adapter (zie afb. A)
3 boren (zie afb. B)
1 platte beitel (zie afb. B)
1 spitse beitel (zie afb. B)
1 metalen diepteaanslag
1 blink smeervet
1 draagkoffer
1 gebruksaanwijizing
1 brochure "Garantie en service"

Boardiameter: max. 13 mm voor staal

max. 32mm voor hout

max. 26 mm voor beton

max. 82 mm voor fretzoag

Isolatieklasse: II/回

Informatie over geluid en trillingen:

Meetwaarden berekend conform EN 60745.

Het A-geluidsdrukniveau van het apparaat bedraagt

karakteristiek 99,6dB(A).Onzekerheid K = 3 dB. Het geluidsniveau tijdens het werken kan boven 112,6dB(A) liggen.

Totale trillingswaarde (vectortoaal uit drie richtingen) berekend overeenkomstig EN 60745:

Hamerboren in beton: trillingsemissiewaarde

$$ \mathrm {a} _ {\mathrm {h}} = 1 3, 4 6 2 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {o n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Beitelen: trillingsemissiewaarde

$$ \mathrm {a} _ {\mathrm {h}} = 1 2, 3 2 0 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {o n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

WAARSCHUWING! Het in deze aanwij-zingen vermelde trillingsniveau verw gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijkking met andere apparaten worden gezruikt.

Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gezallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou+kunnen worden onderschat wanner het elektrische gereedschap regelmatinig op een dergelijkwijze worden gelebruikt.

Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperi-ode要去 ook rekening worden gehonden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen!

Nalatigheden bij de naleving van de veiligheidsinstrumenties en aanwijzingen können elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSTECHNISCHE INSTRUCTIES EN AANWUZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGENI

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken können ongevallen ontstaan.
b) Werk met het apparaat nicht in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die stof of dampen zouden können ontsteken.
c) Houd kinderen en andere personenijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat hunnen verliezen.

Waarschuwing! Levensgevaar door elektrische schokken:

a) De netsteker van het apparaat要去 in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geaarde apparaten.

Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.

b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is.

c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

d) Gebruik de kabel nooit ondoel matig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van ditte olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.
e) Gebruik alleén verlangkabels die ook voor het buitenbereik geschikt zijn wanner u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken.
f) Wonneer u met een elektrisch gereed-schap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het ge-bruik van een foutstroom-veiligheidsschakelaar verminder het risico van elektrische schokken.

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wonneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
b) Draag naast de persoonlijke veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals

stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescheming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.

c) Vermijd een ongewenste ingebruiknama van het apparaat. Waarborg dat het elektrische gereedschapuitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneru tijdens het dragen van het apparaat de vinger aan de AAN-/UIT-schakelaar hebt of het apparaat ingeschakeld is, kan dit tot oncevallen leiden.
d) Verwijder de instelgereedschappen of schroefsleutel voordat u het appaarat inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg althijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze(Int) u het apparaat vooral in onverwachtete situatuies beter controleren.
f) Draag geschikte werkkleding. Draag geén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Votte kleding, sieraden of haren können door bewegende onderdelen worden ingetrokken.
g) Wanneer stofafzigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gezruikt. Het gebruik van deze inrichtingen verminder het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiliger in het voorgeschreven vermogensbereik.

b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
c) Trek de steker uit de contactdoos voor dat u apparaatinstellenen uitvoert, toebehoren verrangt of het apparaat weglect. Hierdoor voorkomt u dat het appaarat abusievelijk ingeschakeld worden.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat geén Personen met het apparaat werkden die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende appaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhonden elektrische apparaten.
f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden.gaan minder vaak klemmen en+kunnen eenvoudiger worden geleid.
g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassen gen kan tot gevaarlijke situatuies leiden.

Veiligheidsinstructies voor boorhamer

Draag een gehoorbescherming. Lawaai kan gehoorverliesveroorzaken.

Gebruik alkijd de bij het apparaat geleverde extra handgreep 9. Controleverlies kan lestel veroorzaken.

Schakel het elektrische gereedschap onmiddelijk wanseer het gereedschap klem raakt. Houd rekening met hoge reactiemomenten die een terugslag können veroorzaken.

De boorhamer PEBH 1010 is om veiligheidsredenen uitgerust met een overbelastingskoppeling. Deze koppeling zet de aandrijving automatisch stil wonneer het boorgereedschap klemt. Zorg desondanks altijd voor een veilige stand, houd de boorhamer met beiden handen vast en gebruik altijd de extra handgreep 9 .

Draag een veiligheidsbril en een stofmasker! GIFTIGE

STOFFEN! Het bewerken van schadelijke / gif- tige stoffen vormt een gevaar voor de gezond- heid van de bedienende person of in de buurt aanwezigere personen.

Bewerk geleen asbesthoudend materiaal. Asbest geldt als kankerverwekkend.
Waarborg dat de ventilatieopeningen tijdens het gebruik Niet afgedekt zich. Steek geen voorwerpen in de ventilatieopeningen.

Let op leidingen!

WAARSCHUWING! Controller eerst dat u Niet op een stroom-, gas- of waterleidingen boort, als u met een elektrisch gereedschap werkt. Controller zo nodig met een leidingzoeker, voordat u in een muur.gaat boren of slijpen.

Originele toebehoren en aanvullende apparaten

• Gebruik alleen toebehoren en aanvulende apparaten die in de gebruiksaanwijzing staan aangegeven. Het gebruik van andere inzetgereedschappen of andere toebehoren dan degene die aanbevolen zich in de gebruiksaanwijzing, kan letselgevaar voor u beteken.

Ingebruikname

Let op de netspanning! De spanning要去 met de gegevens op het typeplaatje van de machine overeenstemmen (apparaten die met 230V zijn aangeduid,+kunnen ook op 220V worden aangesloten).

- Extra handgreep monteren

Opmerking: Om veiligheidsredenen mag u het apparaat allén met de volgens de voorschriften gemonteerde extra handgreep gebruiken (zie ook afb. D, E).

Steek de extra handgreep op de spilhals en draai hem gegen de klok in vast.

Diepteaanslag

Plaats de diepteaanslag [10] in de extra hand-greep [9].
Stel de vereiste boordiepte in door de diepteaanslag 10 te verschuiven.

Gereedschappenplaatsen/ verwijderen

Gereedschapplaatsen:

Smeer de gereedschapshouder 1 voor het plaatsen van het gereedschap ieis in met vet.
O m het gereedschap te plaatsten, trekt u de

ver-/ontgrendelingskap 3aar achefteren en plantaestervolgens het gereedschap.

Laat de ver-/ontgrendelingskap 3 los. Daar-door worden de houder vergrendeld. Controleer de correcte vergrendeling door aan het gereed-schap te trekken. Systeemgebonden heeft het gereedschap een radiale spel ing.

Gereedschap verwijderen:

□ Om het gereedschap te verwijderen, trekt u eveneens de ver-/ontgrendelingskap 3 maarachten.

RHOHMI-Snelspanwisselboor-houser voor Ronde schachtboor

WAARSCHUWING! Gebruik de ronde schachtboor Niet in hamerboor- of beitelbedrij!

Zet de functiekeuzeschakelaar 8 op het boorsymbol

De RÖHM-snelspanwisselboorhouser voorde ronde schachtboorplaatsen:

Om de extra boorhouser voor de ronde schachtboor (zie ook afb. A) te plaatsten, trekt u de ver-/ontgrendelingskap 3aar achefteren en plaatstervolgens de extra boorhouser.
Laat de ver-/ontgrendelingskap 3 los. Daar-door worden de houder vergrendeld. Controller de correcte vergrendeling door aan het gereedschap te trekken.

De RÖHM-snelspanwisselboorhouserd Voor de ronde schachtboor verwijderen:

Omdeextraboorhouser Teverwijderen,trekt u de ver-/ontgrendelingskap 3narrachteren en verwijdertdeextraboorhouser.

Gereedschappenplaatsen:

VOOR LETSEL! Waarborg vór alle werkzaamheden aan het apparaat dat u het apparaat hebtuitgeschakeld en de netsteker UIT de contactdoos hebt getrokken.

Met de RÖHM-snelspanwisselboorhouser is een snelle gereedschapswissel zonder extra hulpmiddelen möglichk.

Gereedschapshoender losdraaien en gereedschapplaatsen:

Houd de achefterste huls van de snelspanwisselboorhouser vast en draai de voorste huls zover open dat het gereedschap (bijv. ronde schachtboor) kan worden geplaatst.
Plaats het gereedschap.

Gereedschap spannen:

Houd de achefterste huls van de snelspanwisselboorhouser vast en draai de voorste huls goeddicht totdat u "klik - klak, klak klakhoort. De boorhouser is nu vergrendeld.
Maak de vergrendeling nu waar los door de voorste huls in de tegengestelde richting te draaien.

Schroefgereedschappen gebruiken:

Gebruik een Dienovereenkomstige bithouder wanner u schroevendraaierinzeten / -bits voor schroefwerkzaamheden wilt gebruiken.
Gebruik uitsluitend inzetten /bits die bij des schroefkop passen.
Zet de functiekeuzeschakelaar 8 op het boorsymbool

- Functie kiezen met functiekeuzeschakelaar

Opmerking: verander de functie alleen bij uitgeschakeld apparaat, anders kan het beschadigd worden. Al naargelang de

toepassing kunt u door draaien van de functiekeuzeschakelaar 8uit vier functies kiezen.

Draai de functiekeuzeschakelaar 8 zodanig dat het gewenste symbol aan de pijlmarkering vastklikt.

De functies zijn als volgt gekenmerkt:

Functie	Symbool
Boren/schroeven	#
Hamerboren	T
Beitelen	T
Beitelpositieverstellen	●

Met deze functie kan het werk door instellen van individuele hoekpositions van de beitel aanzienlijk worden vereenvoudigd. Met deze functie kut u het

gereedschap voor het beitelen (zie ook afb. C, D)
aar de vereiste positie draaien.

Draai de functiekeuzeschakelaar 8aar deposite
Draai het gereedschap in de gereedschapsopname 1aar de vereiste positie.
Draai de functiekeuzeschakelaar 8 voor het beitelen maar de positie T.

Draairichting selecteren

Kies de draaairichting door de schakelaar rechts-/ linksloop 7 te verstellen.

WAARSCHUWING! De schakelaar rechts/ linksloop mag alleen worden gebruikt/versteld bij stilstand van het apparaat.

Toerental voorselecteren

Met het stelwiel voor de toerentalvoorselectie [6] kunt u het bedrijstoerental individuel vooraf instellen. Bij de Voorinstelling van een laag toerental kan de AAN-/UIT-schakelaar 4 automatisch alleen nog beperkt worden doorgetrokken (op grond van het verminderde toerental).

Aanbevolen toerentalbereiken:

(vrijblijvend, bereken eventuele zich de juiste instelling aan de hand van een praktische test):

• Hoog toerental: voor het hamerboren in beton of steen en voor het beitelen
  Gemiddeld toerental: voor het boren in staal of hout
• Gering toerental: voor het schroeven

Laag toerental/hoog toerental:

Draai aan het stelwiel voor de toerentalvoorsellectie 6.

De AAN-/UIT-Schakelaar ④ beschikt over een variabile nselheidsregeling.

Door indrukken van de schakelaarUNT u het toerental variabel verhogen.

In- en uitschakelen

U kunt voor de bediening van de boorhamer kiezenussen puls-encontinubedrijf.Gebruik voor korte werkzaamheden het pulsbedrijef en voor langdurige werkzaamheden hetcontinubedrijf.Ukunt de gewenste functie als volgt instellen:

Pulsbedrijf inschakelen:

Druk op de AAN-/UIT-Schakelaar 4.

Pulsbedrijuitschakelen:

Laat de AAN-/UIT-Schakelaar 4 los.

Continubedrijf inschakelen:

Druk op de AAN-/UIT-Schakelaar 4 en zeh hem in ingedrukte toestand vast met de vastzetknop 5.

Continubedrijf uitschakelen:

Druk op de AAN-/UIT-Schakelaar 4 en laf hem weer los.

- Onderhoud en reiniging

WAARSCHUWING! LET OP, GEVAAR VOOR LETSEL! Trek altijd eerst de steker uit de contactdoos voordat u werkzaamheden aan het apparaat uittvoert.

Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zich.
Er mogen geén vloeistoffen in de boorhamer dringen.
Reinig de boorhamer regelmatig, het best direct na beeingding van de werkzaamheden.
Gebruik een droge doek voor de reiniging van de behuizing. Gebruik nooit benzine, oplos-middelen of reinigingsmiddelen die de kunststof aantasten.
Reinig de gereedschapsopname regelmatig 1. VOORZICHTIG! VOORSPANNING! Trek hiervoorde ver-/ontgrendelingskap 3aar achefteren en verwijder de rubberen stofbeschermingskap 2. Laat de ver-/ontgrendelingskap 3 langzaam los.
Reinig de onderdelen met een penseel en smeer ze cervolgens in met vet.

- Afvoer

De verpakking bestaat uit milieuvriendelijkke materialen die u via deplaatslijke recyclingdiensten=kunt afvoeren.

Voer elektronische gereedschappen nicht af via het huisafval!

Conform de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatusuer en de omzetting waarvan maar nationaalrecht要去en oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

Uw gemeentelijke milieudienst kan u informatiegeven over de afvalverwijdering van uitgediende apparaten.

- Informatie

Service

Voor het bevoegde servicepunt van uw land verwijzen wij hier de "garanteedocumenten".

A WAARSCHUWING! Laat uw apparaten alleen door gekwalificeerdvakpersoneel en alleen met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.
A WAARSCHUWING! Laat de steker of de aansluitleiding altiid door de fabrikant van het apparaat of door zich technische Dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Conformiteitsverklaring/Fabrikant C€

Wij, KompernaB GmbH, Burgstr. 21, 44867 Bochum, Duitsland, verklaren hiermede dat dit product overeenstem met de volgende EG-richtlijnen:

Machinerichtlijn (98/37/EG)

EG-laagspanningsrichtlijn (2006/95/EG)

Elektromagnetische compatibiliteit (2004/108/EG)

Type/benaming van het product:
Parkside Pneumatische boorhamer met beitelfunctie
PEBH 1010

Bochum, 30.04.2008

Technische wizzigingen in de zin van de verdere ontwikkeling voorbehonden.

Introdução
