BEDIENUNGSANLEITUNG KH 3162 HAMMER DRILL PARKSIDE

Stand der Informationen - Version des informations

Bestimmungsgemäß Gebrauch. 6
Ausstattung . 7
Lieferumfang. 7
Technische Daten . 7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 8
2. Elektrische Sicherheit.. 8
3. Sicherheit von Personen . 9
4. Verwendung und Behandlung des Elektrowerkzeugs.. 9

Sicherheitshinweise für Bohrhammer . 10
Achtung Leitungen! . 10
Originalzubehör/-zusatzgeräte .Seite 10

Inbetriebnahme

Zusatz-Handgriff montieren. 10
Tiefenanschlag . 10
Werkzeuge einsetzen/entnehmen.
Schnellspannffutter fur Rundschaftbohrer . 11
Funktion auswahlen mit Funktion-Wahlschalter.
Drehrichtung auswahlen. 12
Drehzahl vorwahlen. 12
Ein- und ausschalten.

Wartung und Reinigung . 13

Entsorgung.

Informationen

Service . 13
Konformitäserklarung / Hersteller. 14

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lessen!		Schalter zum Wählten der Gerätefunktion
	Warn- und Sicherheitshinweise beachten!	T	Meißeln
	Vorsicht vor elektrischem Schlag! Lebensgefahr!	T	Hammerbohren
	Explosionsgefahr!		Bohren
Rohm	Schnellspannbohrfutter	●	MeiBelposition-Verstellung
W	Watt (Wirkleistung)		MeiBelposition verstellen
no	Bemessungs-Leerlaufdrehzahl		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandchuhe.
V~	Volt (Wechselspannung)		Elektrowerkzeug vor Nässe schützen!
	Kinder vom Elektrowerkzeug fernhalten!		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder Netzstecker!
	Schutzklasse II		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Pneumatischer Bohrhammer mit Meißelfunktion PEBH 1010

Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den wichtigen

Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäß Gebrauch

Der Bohrhammer PEBH 1010 ist geeignet zum:

• Hammerbohren in Ziegel, Beton und natürlichem Gestein
• Bohren in Holz, Kunststoff und Metall
• Schrauben in Holz, Kunststoff und Metall
  MeiBeln in Beton, Gestein und Verputz

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

1 Werkzeugaufnahme (Bohrfutter)
2 Staubschutz-Gummikappe
3 Ver-/Entriebelungskappe
4 EIN-/AUS-Schalter
5 Arretierknopf
6 Stellrad zur Drehzahlvorwahl
7 Schalter Rechts-/Linkslauf
8 Funktion-Wahlschalter
Zusatz-Handgriff
10 Tiefenanschlag aus Metall

- Lieferumfang

1 Bohrhammer
1Zusatz-Handgriff
1 RHN-Schnellspanbohrfutter (13 mm) mit Adapter (siehe Abb. A)
3 Bohrer (siehe Abb. B)
1 FlachmeiBel (siehe Abb. B)
1 SpitzmeiBel (siehe Abb. B)
1 Tiefenanschlag aus Metall
1 Dose Schmierfett
1 Tragekoffer
1 Bedienungsanleitung
1 Heft „Garantie und Service"

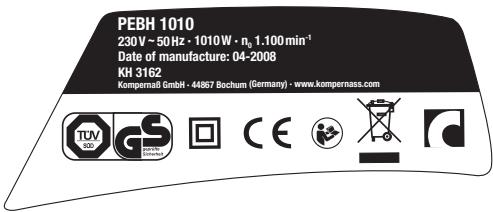

- Technische Daten

Nennaufnahme: 1010W

Nennspannung: 230V ,50Hz

Leerlaufdrehzahl: n_00 - 1.100 /

Schlagfrequenz: 0-5.800/min

Schlagenergie: 2,2 Joule

Bohrungsduchmesser: max. 13 mm für Stahl max. 32 mm für Holz max. 26 mm für Beton max. 82 mm mit Lochsäge

Schutzklasse: II/回

Gerausch und Vibrationsinformationen:

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 99,6 dB (A). Unsicherheit K = 3 dB. Der Gerauschpegel beim Arbeitsen kann 112,6 dB (A) überschreiben.

Gehorschutz fragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Hammerbohren

in Beton: Schwingungsemissionswert

$$ \mathrm {a} _ {\mathrm {h}} = 1 3, 4 6 2 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {U n s i c h e r i e t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

MeiBeln: Schwingungsemissionswert

$$ \mathrm {a} _ {\mathrm {h}} = 1 2, 3 2 0 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {U n s i c h e r i t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

A WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren geleist themselves.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenen auch die Zeiten berücksichtigt werden, in denen das Gerä abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE
UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b)

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in

der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-zeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Elektrowerkzeuge von Regen oder Nasse fern.

Das Eindringen von Wasser in ein at erhöht das Risiko eines elektrischen

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzukoder um den Stecker aus der. ue zu ziehen. Halten Sie das ern von Hitze, Ol, scharfenoder sich bewegenden Gerä. Beschädigte oder verwickelte Kabel das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk-zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen person-

licher Schutzaurüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällt führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte

Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Sicherheitshinweise für Bohrhammer

Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.

Benutzen Sie den mit dem Gerät gefel-ferten Zusatzhandgriff 9. Der Verlust der Kontrolle kann zu Verletzungen führen.
Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen.
Zu Ihrer Sicherheit ist der Bohrhammer PEBH 1010 mit einer Überlastkupplung ausgestattet. Diese bewirkt, dass der Antrieb automatisch unterbrochen wird, wenn das Bohrwerkzeug verklemmt. Sorgen Sie dennoch immer für einen sicheren Stand, halten Sie den Bohrhammer fest mit beiden Händen und benutzten Sie immer den Zusatz-Handgriff 9.

Tragen Sie Schutzbrille und Staubmaske! GIFTIGE STÄUBE!

Die durch die Bearbeitung entstehenden schädlichen / giftingen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Nähe befindliche Personen dar.

Bearbeitensiekeinasbesthaltiges Material.Asbest giltalskrebserregend.
Stellen Sie sicher, dass die Luftungsschlitze während des Betriebes nicht abgedeckt sind. Führten Sie keine Gegenstände in die Luftungschlitze ein.

Achtung Leitungen!

A WARNUNG! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchs-anweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlenen Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen (Geräte, die mit 230V bezeichnet sind, können auch an 220V angeschlossen werden).

Zusatz-Handgriff montieren

Hinweis: Aus Sicherheitsgründen dürfen Sie这点 Gerät nur mit ordnungsgemäß montiertem Zusammenhang griff 9 verwenden (siehe auch Abb. D, E).

Stecken Sie den Zusammenhang griff auf den Spindelhals und drehen Sieihn gegen den Uhrzeigersinn fest.

Tiefenanschlag

Setzen Sie den Tiefenanschlag [10] in den Zusammen-Handgriff [9] ein.
Wahlen Sie durch Verschieben des Tiefenanschlags [10] die erforderliche Bohrtiefe.

Werkzeuge einsetzen/ entnehmen

Werkzeug einsetzen:

Fetten Sie vor dem Einsetzen des Werkzeugs die Werkzeugaufnahme 1 leicht ein.
Ziehen Sie zum Einsetzen die Ver-/Entriege-lungskappe 3 nach hinten und setzen Sie das Werkzeug ein.
Lassen Sie die Ver-/Entriebelungskappe 3 los. Dadurch wird die Aufnahme verriegelt. Überprüfen Sie durch Ziehen des Werkzeugs die einwandfrei Vertriegelung. Das Werkzeug hat systembedingt ein radixles Spiel.

Werkzeug entnehmen:

Ziehen Sie zum Entnehmen des Werkzeugs die Ver-/Entriebelungskappe 3 nach hinter.

Rohm-Schnellspannfutter für RundschafthoHRer

A WARNUNG! Benutzen Sie Rundschaffbohrn nicht im Hammerbohr- oder MeiBelbetrieb!

Stellen Sie den Funktion-Wahlschalter auf das Bohrersymbol.

RÖHM-Schnellspannbohrfutter für Rundschafthoher einsetzen:

Ziehen Sie zum Einsetzen des Zusatzbohrfutters für Rundschafthoher (siehe auch Abb. A) die Ver-/Entriebelungskappe 3 nach halten und setzen Sie das Zusatzbohrfutter ein.
Lassen Sie die Ver-/Entriebelungskappe 3 los. Dadurch wird die Aufnahme verriegelt. Überprüfen Sie durch Ziehen des Werkzeugs die einwandfreie Vertriegelung.

RÖHM-Schnellspannbohrfutter für Rundschafthobrher entnehmer:

Ziehen Sie zum Entnehmen des Zusatzbohrfutters die Ver-/Entriegelungskappe 3 nach hinter und entnahmen Sie das Zusatzbohrfutter.

Werkzeuge einsetzen:

A WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker.

Das RÖHM-Schnellspannbohrfutter ermöglich.
Ihnen einen schellen Werkzeugwechsel ohne zusätzliche Hilfsmittel.

Werkzeugaufnahme losen und Werkzeug einsetzen:

• Halten Sie die wichtere Hülse des Schnellspannbohrfutters fest und drehen Sie die vordere Hülse soweit auf, bis das Werkzeug (z.B. Rundschaffbohrer) eingesetzt werden kann.
  Setzen Sie das Werkzeug ein.

Werkzeug spannen:

Halten Sie die wichtere Hülse des Schnellspannbohrfutters fest und drehen Sie die vordere Hülse kräftig zu, bis „clack - click, click click " zu horen ist. Das Bohrflutter ist nun verriegelt.
Lösen Sie die Verriegelung wieder, indem Sie die vordere Hülse in Gegenrichtung drehen.

Schaubwerkzeuge verwenden:

• Verwenden Sie einen entsprechenden Bithalter, wenn Sie Schraubendrehereinsätze/-bits zum Schrauben benutzen wollen.
  Bringen Sie ausschließlich Einsatz/Bits zum Einsatz, die zum Schraubenkopf passen.
  Stellen Sie den Funktion-Wahlschalter auf das Bohrersymbol.

- Funktion auswahlen mit Funktion-Wahlschalter

Hinweis: Ändern Sie die Funktion nur bei ausgeschalteten Gerät, ansonsten kann es beschädigt werden. Je nach

Einsatzbereich konnen Sie durch Drehen des Funktion-Wahlschalters 8 zwischen vier Funktionen auswahlen.

Drehen Sie den Funktion-Wahlschalter 8 so, dass die gewünschte Symbolik an der Pfeil-Markierung einrastet.

Die Funktionen sind wie folgt gekennzeichnet:

Funktion	Symbol
Bohren/Schrauben	#
Hammerbohren	T
Meißen	T
MeiBelposition-Verstellung	●

MeiBelposition verstellen:

These Funktion stellt durch Einstellen von individuellen Winkelpositionen des MeiBels eine erhebliche Arbeitserleichterung dar. Sie ermöglich Ichnen, das Werkzeug für

den Meißelvorgang (siehe auch Abb. C, D) in die erforderliche Position zu drehen.

Drehen Sie den Funktion-Wahlschalter 8 in die Position
Drehen Sie das Werkzeug in der Werkzeugaufnahme 1 in die erforderliche Position.
Drehen Sie für den Meißelvorgang den Funktion-Wahlschalter 8 in die Position T.

Drehrichtung auswahlen

Wahlen Sie die Drehrrichtung durch Verstellen des Schalters Rechts-/Linkslauf 7.

A WARNUNG! Die Benutzung/Verstellung des Schalters Rechts-/Linkslauf 7 darf nur bei Stillstand des Gerätes erfolgen.

Drehzahl vorwahlen

Mit dem Stellrad zur Drehzahlvorwahr 6 konnen Sie die Drehzahl individuell vorwahlen.

Bei Vorwahl einer niedrigen Drehzahl kann der EIN-/AUS-Schalter 4 nur noch begrenzt gedrückt werden.

Empfohlene Drehzahlbereiche:

(Ermitteln Sie ggf. die richtige Einstellung durch einen praktischen Test):

• hohe Drehzahl: zum Hammerbohren in Beton oder Stein, zum MeiBeln
• mittlere Drehzahl: zum Bohren in Stahl oder Holz
• geringe Drehzahl: zum Schrauben

Niedrige Drehzahl/hohe Drehzahl einstellen:

Drehen Sie das Stellrad zur Drehzahlvorwahl 6

Der EIN-/AUS-Schalter 4 verfügt über eine variable Geschwindigkeitsregelung.

Durch Drücken des Schalters erhöhen Sie die Drehzahl.

Ein- und ausschalten

Sie können beim Betrieb des Bohrhammers zwischen Moment- und Dauerbetrieb auswahlen. Benutzen Sie für kürzere Arbeiten den Momentbetrieb und für lang andauernde Arbeiten den Dauerbetrieb. Die Bedienung ihrer gewünschten Einstellung Funktioniert wie folgt:

Momentbetrieb einschalten:

Drucken Sie den EIN-/AUS-Schalter 4.

Momentbetrieb ausschalten:

Lassen Sie den EIN-/AUS-Schalter 4 los.

Dauerbetrieb einschalten:

Drücken Sie den EIN-/AUS-Schalter 4 und stellen Sieihn im gedrückten Zustand mit dem Arretierknopf 5 fest.

Dauerbetrieb ausschalten:

Drücken Sie den EIN-/AUS-Schalter 4 und lessen Sie ihn wieder los.

Wartung und Reinigung

A WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeitsen am Gerät das Gerät aus undziehen Sie den Netzstecker.

Das Gerat muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es durren keine Flüssigkeiten in das Innere des Bohrhammers gelangen.
Reinigen Sie den Bohrhammer regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
- Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Säubern Sie regelmäßig die Werkzeugaufnahme 1.

VORSICHT! VORSPANNUNG! Ziehen Sie dazu die Ver-/Entriebelungskappe 3 nach hinten und hebeln Sie die Staubschutz-Gummikappe 2 ab. Lassen Sie die Ver-/Entriebelungskappe 3 langsam los.

Reinigen Sie die Bauteile mit einem Pinsel und fetten Sie diese ein.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnahmen Sieitte den Garantieunterlagen.

A! WARMUNG! Lassen Sie ihre Geräte nur von qualifizierten Fachpersonal und nur mit Originalersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausfahren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Konformitätserklärgung / Hersteller C€

Wir, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Germany, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie (98/37/EG)

EG Niederspannungsrichtlinie (2006/95/EG)

Elektromagnetische Verträglichkeit (2004/108/EG)

Typ/Gerätebezeichnung: Parkside Pneumatischer Bohrhammer mit Meißelfunktion PEBH 1010

Bochum, 30.04.2008

Hans Kompernaß
- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Introduction

Bochum, le 30.04.2008

Hans Kompernaβ

-Gerant-

- Technische gegevens

Nominal opgenomen

vermogen: 1010W

Nominate spanning: 230V ,50Hz

Nullastoerental: n_0 0 - 1.100 /

Slagfrequentie: 0-5.800/min

Slagenergie: 2,2 joule

Gehoorbescherming dragen!

2. Elektrische verilgheit

3. Veiligkeit van Personen

Beitelpositie verstellen:
