GEBRUIKSAANWIJZING GWUP180 CHAMBERLAIN

Dergelijke waarschuwingstkens betekenen "Opgelet". U worden verzocht om op te leten, want het Niet in acht nemen van deze waarschuwingstkens kan lichamelijk letsel of materiele schade veroorzaken. Gelieve aandachtig deze waarschuwingen te lezen.

Deze aandrijving is zodanig geconstrueerd en getest dat u geén gevaar loopt wanner u bij de installmentie en het gebruik de volgende veiligheidsvoorschriften nauwgezet in acht neemt. Het Niet naleven van de volgende veiligheidsvoorschriften kan ernstig lichamelijk letsel of materièle schade veroorzaken.

Gelieve deze montagehandleiding zorgvuldig door te nemen om fouten te vermijden en ervoor te zorgen dat de bandaandrijving perfect functioneert.

Laat EVT. moodzakelijkke elektrische werkzaamheden uitsluitend door een geauthoriseerdevakmanuitvoeren.

Controleer de bandaandrijving voor de montage op möglichke beschadigingen. Om een perfecte werkng te garanderen, is een schon, intacte en flexibele band een absolute vereiste. Het gebruik van defecte toestellen kan de oorzaak zijn van lichamelijk letsel en materiele schade.

De bandaandrijving is uitsluitend in gemonteerde staat en in een gesloten kast waar voor gebruik

De bandaandrijving enkel in droge ruimtes en met de originele accessoires gebruiken (lichtsensor, grote oprotlandwiel).

Let er bij de aansluiting van de voedingsenheid op dat de stekker algijd toegankelijk is. De stekker mag Niet verborgen,zijnchyterkasten of dergelijke.

De bandaandrijving is bij alle inbouwbanden met een gatenafstand van 10,5 / 13,5 / 16,5 en 18,5cm inzetbaar. Geschikt voor alle bandbreedtes vanaaf 16mm tot max. 23 mm.

Voor rolluiken met kunststof miniprofielen ca. 6,0m^2 , aluminium miniprofielen ca. 4,5m^2 , kunststof maxiprofielen ca. 4,5m^2 en aluminium maxiprofielen ca. 2,6m^2

Bewaar zorgvuldig uw aankoopbon en deze montagehandleiding. In het geval van garantie geeft u de aankoopbon af.

Bij een geopend rolluik moet de rolluikband nog twee koer om de bovenste bandrol gewikkeld zich, dit om beschadigingen van het rolluiksystem bij de eerste inge bruikneming te voorkomen.

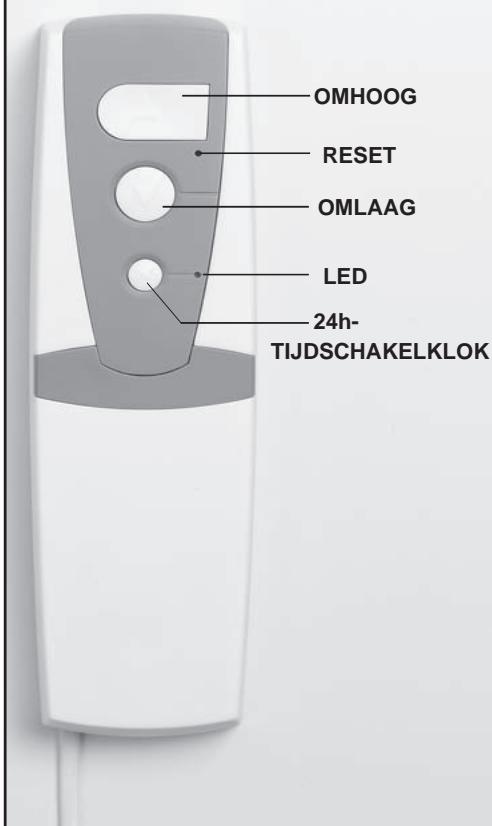

Toetsindeling:

• Een tweedelig, elektrisch rolluikbandoprlmechanisme, bestaand UIT:
  1 x inbouw-oprolmechanisme
  1 x aan te sluiten bedieningsselement met stekker en ca. 1,5m
  aansluitkabel (geen afb.)
• Een gebruiksaanwijzing (geen afb.)

U hebts het volgende gereedschap nodig:

Schaar
- Schroevendraier

MONTAGE:

De aandrijving verwangt mechanische inbouwband-oprolmechanismen met bandbreedten van 16mm tot max. 23mm.

Toegestane bandlengte bij een banddikte van 1,3mm is max. 4,5m. (Bij de große oproltandwiei die als toebehoren leverbaar is, is de toegestane bandlengte 10m.)

Voor rolluiken (zonder mechanische overbrenging) met kunststof profielen tot ca. 6m^2

Controller of de rolluikinstallatie probleemloos functioneert. Het rolluik moet gemakkelijk met de handbediening omhoog en omlaag+konnen worden bewogen. Het band mag Niet gerafeld+zijn en het rolluik mag Niet klemmen. Vervang beschadigde onderdelen.

Max. oppervlak (oppervlak = lenght x breedte)

Kunststof miniprofielen ca. 6,0m^2

Aluminium miniprofielen ca. 4,5m^2

Laat eerst uw rolluik geheel zakken.

Draai met een schroevendraaier de bevestigingschroeven van de afdekking aan de wand (afb. 1) en bewaar de schroeven voor later hergebruik.

Trek het mechanische band-oprolmechanisme uit de wand (let op: de veer van het band-oprolmechanisme kan ongecontroleerd terugschieten).

Blokker het veerhuis met de metalen gesp.

Verwijder het band en knip het ca. 30cm onder de wandopening af (afb. 2).

Neem de rolluikbandaandrijving in de hand en verwijder de schroevenafdekking aan de voorzijde (afb. 3). Draai de twee onverliesbare schroeven los en neem het bedieningselement van het inbouw-oprolsystem (afb. 4). Draai met een schroevendraier de bevestigingssschroef van de oproltandwiel los (afb. 5). Trek de oproltandwiel er voorzichtiguit en verwijder de huls in het midden van de tandwiel.

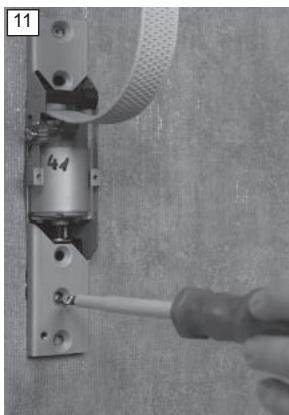

Voer nu het band vanaf de voorzijde onder de Zwarte rol door en onder de witte binnenste rol in het inbouw-oprolmechanisme (afb. 6). Trek het band ca. 30cm aan de andere zijde eruit. Let erop dat het band vanaf de wanduitgang tot en met het inbouw-oprolmechanisme Niet verdraaid is. Plaats het band zoals getoond in de oproltandwiei. Hierbij moet het banduiteinde ca. 3cm uitsteken (afb. 7).

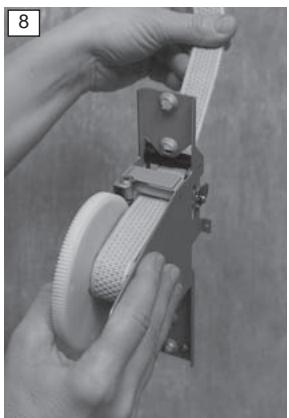

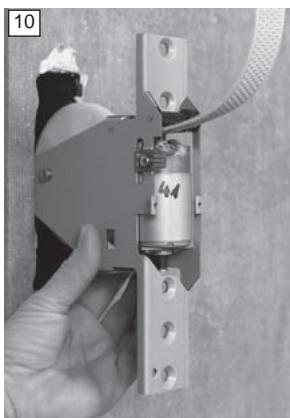

Plaats nu de huls terug in de oproltandwiel. Plaats de oproltandwiel weir in het inbouw-oprolmechanisme en controllerer of deze juist is aangebracht: De tanden in de rand van de oproltandwiel grijpen in de lloodrechte aandrijfas (afb. 8+9). Plaats de losgedraide schroef wee in de houder van de oproltandwiel en draai deze vast met een schroevendraaier. Schuif het inbouw-oprolmechanisme in de wandopening en bevestig deze met de uitgedraide schroeven van de afdekking (afb. 10+11).

Let op de goede bevestiging van de schroeven!

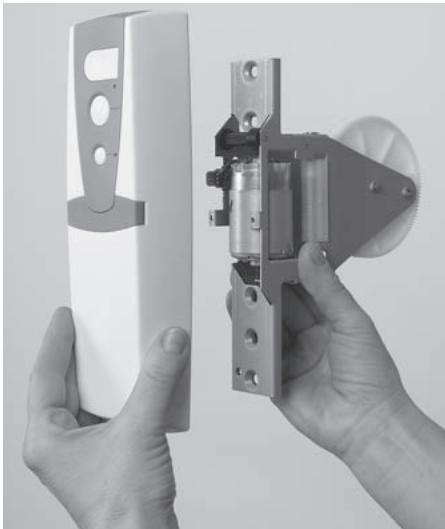

Plaats nu het bedieningselement op het inbouwoprolmechanisme en draai de twee onverliesbare schroeven weeer vast met een schroevendraier. Plaats de schroevenafdekking weeer over de beiden schroeven (afb. 12+13). Steek nu de stekker van de rolluikbandaandrijving in het stopcontact. De montage is voltooid. Optioneel kan het bandoprolmechanisme ookrechtstreeks op het stroomnet worden aangesloten. (pageina 3)

Lichtsensor GWLS1 (toebehoren) aansluiten:

Een lichtsensor met stekker en ca. 1,3m aansluitkabel is afzonderlijk leverbaar als toebehoren. Om de lichtsensor te monteren, drukt u de grijze afdekkapients omlaag en trekt u deze maar u toe. (afb.14). Steek voorzichtig de stekker van de lichtsensor op de zes pennen in het midden (afb. 15 + 16 ), de kabel is waar bijর aanchteren, maar de wand, gericht. Schuif de grijze afdekkapoor op de rolluikbandaandrijving, waar bijde kabel van de lichtsensoraar keuze rechts of links door de zichelingseuitsparing in de afdekkapaar buren worden geleid. Maak het raam schoon en druk de lichtsensor op degewenste positie op het raam. Informatie: de rolluikbandaandrijvingaat bij directe zoninstraling (na ca. 15.min.) het rolluik zakken tot de positie van de lichtsensor. Hernieuwd omhoog / omlaag bewegen gebeurt door het indrukken van de bedieningsknop of door de geactiveerde tijsdschakeling. Voor het verwijderen of verplaatsen van de lichtsensor trekt u alleen voorzichtig aan de nok (afb. 17) van de doortzlichtige zuigrig. Trekken / Indrukken van de witte kunststof kap kan resulteren in een defect aan de lichtsensor.

Volgende reserveonderdelen zijn leverbaar:

041AGW45 Oproltandwiel voor bandlengten tot 4,5m (afb. 18)

041AGW10 Grote oproltandwiel voor bandlengten tot 10m (afb. 19)

041AGW01 Afneembaar bedieningselement (afb. 20)

Directe aansluiting op het stroomnet: (optioneel)

Let op: deze werkzaamhedenogens alleen door een vakman worden uitgevoerd! Voor het openen de stekkeruihstopcontacttrekken!

Het rolluikband-oprolmechanisme kanrechtstreeks op het stroomnet worden aangesloten. Open hier-oor met een voorwerp (bijv. een schroevendraaier) de klemdeksel op de achechterijde van het bedien-ingselement (afb. 21). Draai met een schroevendraaier eerst de beiden schroeven van de aansluitklem los (afb. 22). Draai nu de schroef van de trekontlasting eruit en verwijder de kabel. Steek nu de fase- en de nulleiderkabel van uw huisinstallatie in de beiden linkerklemen (volgorde willekeurig) en draai de\ beide klemschroeven weer vast. Plaats de kabel nu weer in de trekontlasting en draai deze schroef\ eveeneens weer vast met een schroevendraaier (afb. 23).

Ingebruikneming:

Zorg ervoor dat het rolluik vrij kan bewegen.

Hindernissen, bijv. bloempotten op de vensterbank buiten moeten worden verwijderd. Zorg er eveneens voor dat stoppers / aanslagen aanwezig zich en dat deze een vaste verbinding hebben met het rolluik. Druk willekeurig op een van de drie knappen van de bandaandrijving (afb.24). Het automatisch opmeten van de raamhoogte vindt plaat, d.w.z. het bepalen van het bovenste en onderste eindpunt. De bandaandrijving trekt het rolluik eerst maar boven tot de stopper de aanslag bereikt (rolluikkast, metselwerk). Een zoemend geluid kan worden gezien als een correcte functie van de aandrijving. Vervolgens worden het rolluik automatisch omlaag bewogen tot hij volledig gesloten is en daarmee het onderste eindpunt heeft bereikt.

Tenslotte beweegt het rolluik automatisch waar naar boven en stopt kort voor de bovenste aanslag. Let op: het automatisch bepalen kan nicht worden onderbroken. Wanner teijdens dit proces een stroomonderbrekingplaats vindt of per ongeluk de stekker worden verwijderd, dient u het proces opnieuw te beginnen = op een willekeurige knop drukken.

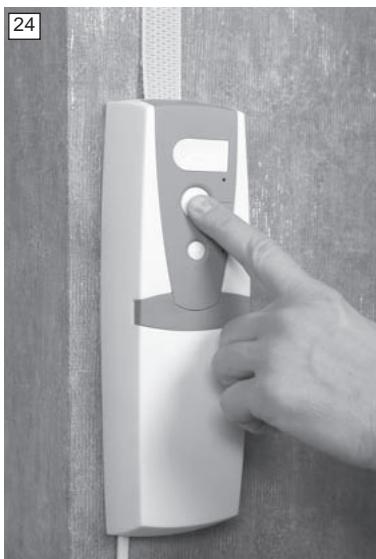

Na beeingig van dit proces is de ingebrukneming afgesloten. Het rolluik kan nu met een druk op de omhoog- of omlaag-knop worden geopend of gesloten (afb.24).

Veiligheidsfunctie:

Wanner contact worden gemaatk met een hindernis of wanner het rolluikprofil aanloopt, schakelt de GWUP180 automatisch uit. Personen en voorwerpen worden zo gegen letsel resp. beschadigingen beschermd.

Wanner het omhoog en omlaag bewegen automatisch要去 plaatvinden, gaat u verder met het punt Tijdschakeling.

Tijdschakeling:

Voor het programmeren van de tijsdschakeling drukt u kortchter elkaar (max. 2 sec.) eerst op de onderste knop "P" en aansluitend op de omlaag- of omhoog-knop.

Voorbeeld:

Druk's morgen om 7:00 uer op de knop "P". De LED knippert. Meteen daarna kortstondig op de omhoog-knop drukken, het rolluik beweegt waar de bovenste eindpositie en de rode LED brandt.

Het tijdstip voor het dagelijkks openen om 07:00uur is opgeslagen.

Bedien 's avonds om 20:00=uur de knop "P".

De LED knippert. Meteen daarna kortstondig op de omaag-knop drukken, het rolluik beweegt maar de onderste eindpositie en de rode LED brandt.

Hetijdstip voor het dagelijkslsluiten om 20:00uur is opgeslagen.

Tijdschakeling uitschakelen / inschakelen / wijzigen

Uitschakelen - kortstondig indrukken (max. 2 sec.) van de knop "P". De automatische tijsdschakeling isuitgeschakeld, de vooraf ingestelde tijden blijven opgeslagen. De LED knippert ca. 5 seconden en dooftervolgens.

Inschakelen - opnieuw indrukken (max. 2 sec.) van de knop "P". Het rolluik beweegt waar omhoog/omlaag volgens de vooraf ingestelde tjden. De LED knippert ca. 5 seconden en brandt vervolgens continu.

Wijzigen - instellingen voor de gewensteijdzoals beschreven onder Tijdschakelinguitvoeren.Vooraf ingestelde tijden worden overschreven.

Extra positiepunter instellen/ wissen/wijzigen:

Instellen

• Omhoog- of omlaag-knop ingedrukt honden tot het rolluik zich op de gewenste positie bevindt.
• Vervolgens de knop "P" zolang ingedrukt houden tot het knippersymbol stopt.
• Tussenpositie is ingesteld.

Wissen

• Omhoog- of omlaag-knop ingedrukt houden, tot het rolluik omhoog of omlaag beweegt.
  Zodra het bovenste / onderste eindpositie is bereikt, stopt het rolluik.
• Vervolgens knop "P" zolang ingedrukt honden tot het knippersymbol stopt.
• Tussenpositie is gewist.

Wijzigen

Positiepunten wijzigen opniew uitvoeren, zoals beschreiben onder Instellen. De voorheen ingestelde zusammenpositie worden overschreiben.

Reset - (alle instellingen wissen):

Druk met een scherp voorwerp, bijv. een balpen, op de resettoets (zie toetsindeling). Alle instellenen die u tot nu toe hebt ingevoerd, worden gewist. De aandrijving bevindt zich wee in de fabrieksinstelling. Ingebruikneming / Bepaling van raamafmetingen vindt opnieuw plaats, zodra u op een van de witte knappen drukt.

De aandrijving uitbouwen:

• Het rolluik volledig sluiten.
• Aandrijving loskoppelen van hetlichtnet, zo nodig de lichtsensor van het raam losmaken.
• De schroevenafdekking aan de voorzijde van het bedieningselement verwijderen, de beiden onver liesbare schroeven met eenschroeventraier losdraieren en het bedieningselement verwijderen.
• Met een schroevendraaier de beiden bevestigingssschroeven van het inbouw-oprolmechanisme los draaien en het oprolmechanisme UIT de wand nemen.
• Draai met een schroevendraaier de bevestigsschroef los bij de steun van de oproltandwiel. Trek de oproltandwiel er voorzichtig uit en verwijder de huls in het midden van de oproltandwiel.
• Neem nu het band uit de oproltandwiei en trek deze uit het inbouw oprolmechanisme.

Te bestellen toebehoren:

Indien noodzakelijk kan met het rolluikband-oprolmechanisme 10m band worden opgerold. Hiervoor dient u te beschikken over de onder articelnr. 041AGW10 leverbare oproltandwiel met een diameter van 14,5cm. Houd er rekening mee dat het rolluikbandoprolmechanisme dat voorzien is van deze oproltandwiel alleen in een inbouwbandkast past met een gatafstand van 185mm. Controller en hiervoor uw bestaande inbouw.

Bedrijffsspanning 24V

Trekkracht ca. 18kg / 180N

Nominaal koppel 1,8Nm

Vermogen max. 60W

Ruststroomverbruik < 0,2W

Bandbreedte tot 23mm

Bandopname ca. 4,5m bij standardaardband dikte 1,3mm

(ca. 10m bij na te bestellen grote oproltandwieil)

Kortstandig bedrijf max. 5 minutes

Beschermklasse II (alleen voor droge ruimtes)

Getest volgens EN 60335

Keurmerk LGA/GS, CE

Storingen oplossen:

1. Geen functie van de aandrijving.

Stroomvoorziening onderbroken. Controller de bedrading tussen aandrijving en stopcontact.

Controller of er een stroomonderbreking is.

Er is een storing in de rolluikinstallatie. Controller erest de complete installmenten en verhulp dan de storing. Let hierbij met name op: verschoven lamellen (indien Niet zijdelings bevestigd), de zijdelingsbevestiging van de lamellen (op beschadiging), de invoertrechter aan de bovenste uiteinde van de geleidingsrails. Hiervoor moet wellicht de kap van de rolluikkast worden geopend. (Opmerking: volgens DIN 18073要去 de rolluikkap gemakkelijk toegankelijk en verwijderbaar zich.)
3. Het rolluik is te Licht.

Verzwaar het rolluik (bijv. passend plat ijzer in de onderste lamelplaatsen).

1. Het rolluik stopt nicht bij de ingestelde eindpunten.

Het band is uitgerekt.

Voer een reset UIT.

1. Schakeltijden zijn verschoven

Mogelijkke oorzaken: (kortstondige) stroomonderbreking.

De interne klok staat stil. De schakeltijden要去en overeenkomstig worden verschoven. Tijdschakeling opniew instellen (zie pagina 4).

1. Zoemend geluid bij zware belasting.

De treklast is groter dan 180N (18kg).

Ga na of het rolluik nicht klemt.

Controleer het trekgewicht bij het band. Gebruik waaroor een mechanische personenweegschaal. Ga op de weegschaal staan. Tijdens het trekken aan het band neemt uw massa af met de massa die u gebruikt om aan het band te trekken. Het verschilussen uw lichaamsgewicht en de aangegeven waardeijdens het trekken aan het band mag Niet meer+zijn dan 18kg.
