BEDIENUNGSANLEITUNG GWUP180 CHAMBERLAIN

Für Service: 02623-72225-33

WICHTIGE ANWEISUNGEN ZUR MONTAGE UND NUTZUNG

BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN

Solche Warnzeichen bedeuten "Vorsicht!", eine Aufforderung zur Beachtung, da ihre Mißachtung Personen- bzw. Sachschäden verursachen kann.itte lessen Sie diese Warnungen sorgfältig.

Dieser Antrieb ist so konstruiert und geprüft, daß er bei Installation und Benutzung unter genauer Befolgung der anschließenden Sicherheitsregeln Sicherheit bietet.

Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.

Bitte lessen Sie sich diese Montageanleitung GENAU durch, um Fehler zu vermeiden und eine einwand freie Funktion des Gurtantriebes zu gewährleisten.

Lassen Sie evtl. notwendige Elektroarbeiten nur von einem zuge-lassenen Fachmann ausführren.

Überprüfen Sie den Gurtantrieb vor der Montage auf evtl. Beschädigungen. Um eine einwandfrei Funktion zugehrleisten, ist ein sauberes, schadenfreies und flexibles Gurtband Voraussetzung. Der Einsatz defekter Geräte kann zu einer Gefährung von Personen und Gegenständen führen.

Der Gurtantrieb ist nur bei geschlossenem Gehäuse im montierten Zustand betriebsbereit.

Den Gurtantrieb nur in trockenen Räumen und mit dem Originalzubehör verwenden (Sonnensensor, großes Wickelrad).

Beim Anschluß des Netzteiles ist darauf zu achten, dass der Netzstecker jederzeit zugänglich ist. Erarf nicht von Schranken oder ähnlichem verdeckt werden.

Der Gurtantrieb ist bei allen Einlasswicklern mit einem Lochabstand von 10,5 / 13,5 / 16,5 und 18,5cm einsetzbar. Geeignet für alle Gurtbreiten von 16 bis max. 23mm.

Für Rolläden mit Kunststoff-Mini-Profilcnca. 6,0m^2 Aluminium-Mini-Profilcnca. 4,5m^2 , Kunststoff-Maxi-Profilcnca. 4,5m^2 und Aluminium-Maxi-Profilcnca. 2,6m^2

Bitte bewahren Sie ihre Kaufquittung und diese Montageanleitung gut auf. Im Garantiefall legen Sie ihre Kaufquittung vor.

Bei geöffnetem Rolladen muß der Rolladengurt noch zweimal um die obere Gurttrommel gewickelt sein, um eine Beschädigung der Rolladenanlage bei der Grundeinstellung zu vermeiden.

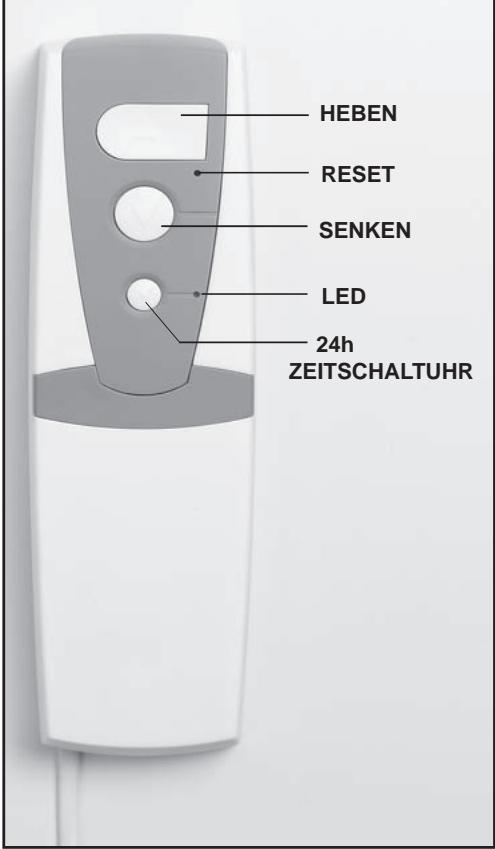

Tastenbelegung:

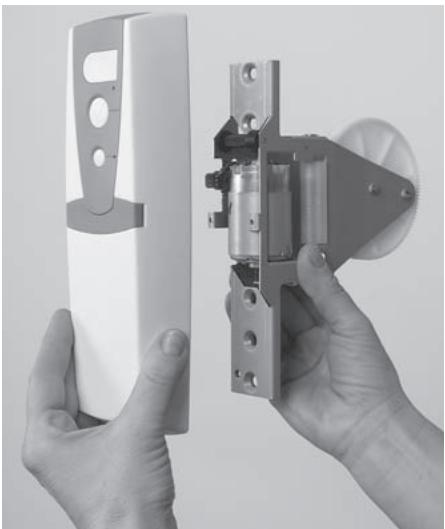

Zum Lieferumfang gehoren:

• Ein zweiteiliger elektrischer Rolladen Gurtwickler bestehend aus:
  1 x Unterputz-Wickelvorrichtung
  1 x aufsteckbares Bedienteil mit Stecker und ca. 1,5m Zuleitung (ohne Abb.)
• Eine Bedienungsanleitung (ohne Abb.)

Siebenotigen folgenden Werkzeug:

Schere
- Schraubendreher

MONTAGE:

Der Antrieb ersetzt Mechanische Unterputz-Gurtwickler mit Gurtbreiten von 16mm bis max. 23mm.

Zulässige Gurtlänge bei Gurtstärke 1,3mm ist max.4,5m. (Bei dem als Zubehör erhältlichen großen Wickelrad ist diezulässige Gurtlänge 10m.)

Für Rolläden (ohne mechanisches Getriebe) mit Kunststoffprofilen bis ca. 6m^2

Überprüfen Sie ihre Rolladenanlage auf einwandfrei Funktion. Der Rolladen muss sich per Handbedienung leichtgangig haben und senken halten. Das Gurtbandarf nicht ausgefranst sein, der Rolladenarf nicht klemmen. Tauschen Sie beschädigte Teile aus.

Max. Fläche (Fläche = Länge x Breite)

Kunststoff-Mini-Profilen ca. 6,0m^2

Aluminium-Mini-Profilen ca. 4,5m^2

Kunststoff-Maxi-Profilen ca. 4,5m^2

Aluminium-Maxi-Profilcnca. 2,6m^2

Lassen Sie zuerst ihren Rolladen vollständig herunter.

Lösen Sie mit einem Schraubendreher die

Befestigungsschrauben der Verblendung an der Wand (Abb.1) und verwahren die Schrauben fur die spätere Wiederverwendung. Ziehen Sie den mechanischen Gurtwickler aus der Wand hersaus (Achtung: Die Feder des mechanischen

Gurtwicklers kann unkontrolliert zurückschnellen).

Blockieren Sie das Federhaus mit der Blechlasche.

Entnehmen Sie das Gurtband und schneiden es

ca. 30cm unterhalb der Wandöffnung ab (Abb.2).

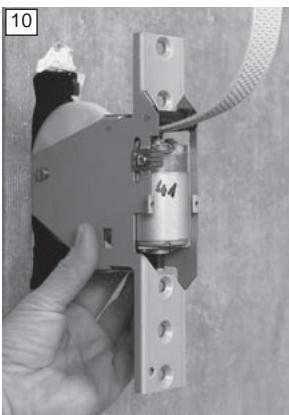

Nehmen Sie den Rolladen-Gurtantrieb zur Hand und halten die Schraubenabdeckung auf der Vorderseite (Abb.3). Losen Sie die beiden unverlierbaren Schrauben undnehmen das Bedienteil von der Unterputz Wickelvorrichtung (Abb.4). Losen Sie mit einem Schraubendreher die Befestigungsschraube des Wickelrades (Abb.5). Ziehen Sie das Wickelrad vorsichtig heraus und entnehmer die Hülse in der Mitte des Rades.

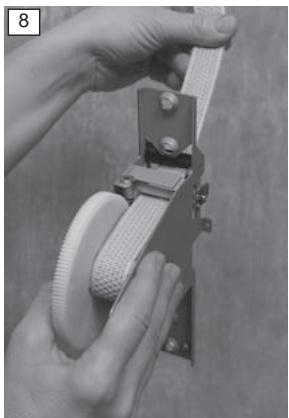

Führn Sie nun den Gurt von vorne unterhalb der schwarzen Rolle und unterhalb der weiß inneren Rolle in die Unterputz-Wickelvorrichtung ein (Abb.6). Ziehen Sie den Gurt ca. 30cm auf der anderen Seite hereaus. Achten Sie darauf, dass das Gurtband vom Wandaustritt bis zur Unterputz-Wickelvorrichtung nicht verdreht ist. Legen Sie den Gurt wie abgebildet in das Wickelrad ein. Dabei sollte das Gurtende ca. 3cm herausragen (Abb.7).

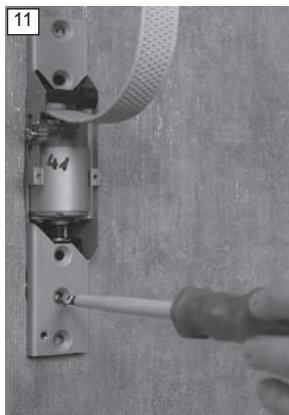

Steen Sie nun die Hülse zurück in das Wickelrad. Setzen Sie das Wickelrad wieder in die Unterutz-Wickelvorrichtung ein und prüfen Sie den korrekten Sitz: Die Zähne am Rand des Wickelrades greifen in die senkrechte Antriebswelle ein (Abb.8+9). Stecken Sie die herausgedrechte Schraube wieder in die Halterung des Wickelrades und drehen diese mit einem Schraubendreher ein. Schieben Sie die Unterutz-Wickelvorrichtung in die Wandöffnung und befestigen Sie diese mit den herausgedrehten Schrauben der Verblendung (Abb.10+11).

Achten Sie auf den sicheren Halt der Schrauben!

Setzen Sie nun das Bedienteil auf die Unterputz-Wickelvorrichtung und drehen die beiden unverlier-baren Schrauben mit einem Schraubendreher wieder ein. Setzen Sie die Schraubenabdeckung wieder über die beiden Schrauben (Abb.12+13). Stecken Sie nun den Stecker des Rolladen-Gurtantriebes in die Steckdose. Die Montage ist abgeschlüssen. Optional kann der Gurtwickler auch direkt an das Stromnetz angeschlossen werden. (Seite 3)

Sonnensor GWLS1 (Zubehör) anschließen:

Ein Sonnensensor mit Stecker und ca. 1,3m Zuleitung ist separat als Zubehör erhältlich.

Um den Sonnensensor zu montieren, drücken Sie die graue Abdeckung leicht nach unten undziehen Sie sie zurück (Abb.14). Stecken Sie vorsichtig den Stecker des Sonnensensors auf die sechs Stiffe in der Mitte (Abb.15+16), das Kabel zeigt bzw nach hinten zur Wand. Schieben Sie die graue Abdeckung wieder auf den Rolladen-Gurtantrieb, wobei das Kabel des Sonnensensors wahlweise rechts oder links durch die seitliche Einkerbung an der Abdeckung nach außen gefuhr wird. Reinigen Sie die Fensterscheibe und drucken den Sonnensensor an gewünschter Position auf die Scheibe. Info: Der Rolladen-Gurtantrieb sendt den Rolladen bei direkter Sonneneinstrahlung (nach ca.15 Min.) herab bis zur Position des Sonnensensors. Erneutes Heb / Senken erfolgt durch Betätigen der Bedientaste oder durch die aktivierte Zeitsteuerung. Zum Entfernen oder Versetzen des Sonnensensorsziehen Sieitte nur an dem Zapfen (Abb.17) des durchsichtigen Saugringes. Ziehen / Drucken an der weiten Kunststoffkappe kann zur Zerstörung des Sonnensensors führen.

Folgende Ersatzteile sind erhältlich:

041AGW45 (Abb.18) Wickelrad fur Gurtlängen bis 4,5m

041AGW10 (Abb.19) grosses Wickelrad für Gurtländen bis 10m

041AGW01 (Abb.20) abnehmbares Bedienteil

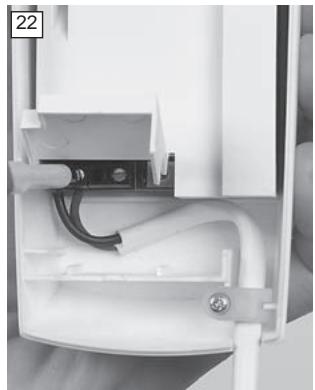

Direktanschluss an das Stromnetz: (optional)

Achtung: These Arbeitsen dürfen nur von einem Fachmann durchgeführt werden!

Vor dem Öffnen den Steckerziehen!

Der Rolladen-Gurtwickler kann direkt an das Stromnetz angeschlossen werden. Öffnen Sie hierzu mit einem Gegenstand (z.B. einem Schraubendreher) die Klemmenabdeckung auf der Rückseite des Bedienteiles (Abb.21). Lösen Sie mit einem Schraubendreher zuerst die beiden Schrauben der Anschlussklemme (Abb.22). Drehen Sie jetzt die Schraube der Zugentlastung hers aus und entnehmer das Kabel. Stecken Sie jetzt die Phase- und Nullleiter-Kabel Ihrer Hausinstallation in die beiden linken Klemmen (Reihenfolge beliebig) und drehen die beiden Klemmen-schrauben wieder ein. Legen Sie das Kabel wieder in die Zugentlastung und drehen diese Schraube ebenfalls mit einem Schraubendreher wieder ein (Abb.23).

Inbetriebnahme:

Stellen Sie sicher, dass der Rolladen sich frei bewegen kann. Hindernisse, z.B. Blumentöppe auf der äußerten Fensterbank sind zu entfernen. Stellen Sie ebenfalls sicher, daß Stopper / Anschläge vorhänden sind und daß diese eine feste Verbindung zum Rolladen haben. Drücken Sie eine beliebige der drei Tasten des Rolladen-Gurtwicklers (Abb.24). Es erfolgt das automatische Ausmessen der

Fenstergroße, d.h. die Festlegung des oberen und unteren Endpunktes. Der Rolladen-Gurtwicklerzieht den Rolladen nach oben bis die Stopper den Anschlag erreichen (Rolladenkasten, Mauerwerk).

Ein surrendes Gerausch ist als korrekte Funktion des Antriebs zu sehen.

Danach wird der Rolladen automatisch abgelassen bis er vollständig geschlossen ist und damit derunte Endpunkt erreicht ist.

Zuletzt fahrtd der Rolladen automatisch wieder nach oben und bleibt kurz vor dem oberen Anschlag stehen.

Achtung: Das automatische Ausmessen kann nicht unterbrochen werden. Sollte während dieseres Vorganges ein Stromausfall erfolgen oder versehentlich der Netzstecker gezogen werden, beginnen Sie den Vorgang von Neuem = Drücken einer beliebigen Taste.

Nach Beendigung these Vorganges ist die Inbetriebnahme abgeschlossen.

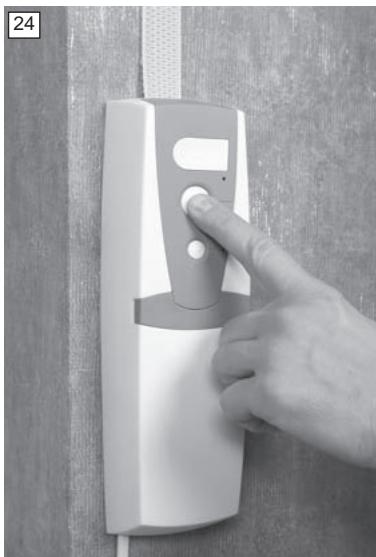

Der Rolladen kann nun per Druck auf die Heben- oder Senkentaste geöffnet oder geschlossen werden (Abb.24).

Sicherheitsfunktion:

Beim Auftreffen auf ein Hinderniss oder beim Verkanten der Rolladenprofile schaltet der GWUP180 automatisch ab. Personen und Gegenstände werden so vor Verletzungen bzw. vor Beschädigungen geschützt.

Soll das Hebien und Senken des Rolladens automatisch erfolgen, fahren Sie fort mit dem Punkt Zeitsteuerung.

Zeitsteuerung:

Zur Programmierung der Zeitsteuerung drücken Sie nacheinander kurz (max. 2 Sek.) zuerst auf die unterste Taste „P" und anschließend auf die Heb- oder Senken-Taste.

Beispiel:

Betätigen Sie morgens um 07:00 Uhr die Taste „P". Die LED blinkt.

Gleich danach kurz die Heben-Taste, der Rolladen fahr in die obere Endposition und die rote LED leuchtet.Die Uhrzeit zum tätiglichen Heben um 07:00 Uhr ist gespeichert.

Betätigen Sie abends um 20:00 Uhr die Taste „P".

Die LED blinkt. Gleich danach kurz die Senken-Taste, der Rolladen fahr in dieunte Endposition und die rote LED leuchtet. Die Uhrzeit zum tätiglichen Senken um 20:00 Uhr ist gespeichert.

Zeitsteuerung ausschalten / einschalten /ändern

Ausschalten - Kurzes Drucken (max. 2 Sek.) der Taste „P". Zeitautomatik ist abgeschelt, die voreingestellt den Zeiten bleiben erhalten. Die Leuchtdiode blinkt ca. 5 Sek. und gehen dann aus.

Einschalten - Durch erneutes Drucken (max. 2 Sek.) der Taste „P“. Der Rolladen hebt / senkt sich wieder zu den voreingestellen Zeiten. Die Leuchtdiode blinkt ca. 5 Sek. und ist dann dauerhaft an.

Ändern - Einstellungen zur gewündsten Zeit wie unter Zeitsteuerung beschrieben durchführten.

Vorher eingestellte Zeiten werden überschreiben.

Zusätzliche Positionspunkte einstellen/loschen/verändern:

Einstellen

• Taste Heben oder Senken gedrück halten bis der Rolladen an der gewünschten Position ist.
• Danach Taste „P“ solange drücken bis das Blinkzeichen aufhört.
• Zwischenposition ist eingestellt.

Loschen

• Taste Heben oder Senken gedrückt halten, der Rolladen fahrnt nach unten oder oben.
• Sobald der obere /unte Endpunkt erreicht ist bleibt der Rolladen stehen.
  Danach Taste „P“ solange drücken bis das Blinkzeichen aufhört.
• Zwischenposition ist gelöscht.

Verändern

Positionspunkte wie unter Einstellen beschrieben neu durchführren. Die vorher eingestellte

Zwischenposition wird überschreiben.

Reset (Alle Einstellungenlös):

Drücken Sie mit einem spitzen Gegenstand, z.B. Kugelschreiber, auf die Reset-Taste (siehe Tastenbelegung). Alle bisher von Ihnen vorgenommen Einstellungen werden gelöscht. Der Antrieb befindet sich wieder in der Werkseinstellung. Erneute Inbetriebnahme / Ausmessen der Fenstergroße erfolgt, sobald Sie eine der weissen Tasten drucken.

Den Antrieb ausbauen:

• Den Rolladen vollständig schlieben.
• Antrieb vom Netzstrom trennen, ggf. den Sonnensensor vom Fenster offen.
• Die Schraubenabdeckung an der Vorderseite des Bedienteiles entfernen, die beiden unverlierbaren Schrauben mit einem Schraubendreher Herausdrehen und das Bedienteil abheben.
• Mit einem Schraubendreher die beiden Befestigungsschrauben der Unterputz-Wickelvorrichtung herausdrehen und die Wickelvorrichtung aus der Wand hersausnahmen.
• Losen Sie mit einem Schraubendreher die Befestigungsschraube an der Halterung des Wickelrades. Ziehen Sie das Wickelrad vorsichtig hereaus und entnehmer die Hülse in der Mitte des Rades.
• Entnahmen Sie jetzt den Gurt aus dem Wickelrad undziehen他们在der UnterputzWickelvorrichtung.

Bestellbares Zubehor:

Falls erforderlich, können mit dem Rolladen-Gurtwickler 10m Gurtlänge gewickelt werden. Hierzu benotigen Sie das unter Antikel-Nr.041AGW10 erhältliche große Wickelrad mit Durchmesser 14,5cm. Beachten Sieitte, dass der mit thisem Wickelrad ausgestattete Rolladen-Gurtwickler nur in den Unterputz-Gurtkasten mit Lochabstand 185mm passt. Prufen Sie hierzu ihren vorhandenen Einbau.

Technische Daten:

Art.-Nr.: GWUP180

Versorgungsspannung 230 V AC / 50Hz

Betriebsspannung 24V

Zugkraft ca. 18kg / 180N

Bemessungsdrehmoment 1,8Nm

Leistung max. 60W

Ruhestromverbrauch < 0,2W

Gurtbreite bis 23mm

Gurtaufnahme ca. 4,5m bei

Standardgurtstärke 1,3mm

(ca.10m bei nachbestellbarem großen Wickelrad)

Kurzzeitbetrieb max. 5 Minuten

Schutzklasse II (nur für trockene Räume)

Netzanschlusskabel H05VV-F2x0,75

Material Recyclingfähig

Geprüft nach EN 60335

Prüfzeichen LGA/GS, CE

Störungen beseitigen:

1. Keine Funktion des Antriebs.

Spanningsversorgung ist unterbrochen.

Überprüfen Sie die Verkabelung zwischen Antrieb und Steckdose. Prufen Sie, ob ein Stromausfall vorliegt.

1. Rolladen fahrnt nicht nach unten.

Es liegt eine Störung der Rolladenanlage vor.

Überprüfen Sie zuerst die komplette Anlage und beseitigen Sie die Störung. Achten Sie hierbei insbes. auf: Verschobene Lamellen (wenn nicht seitlich arretiert), die seitliche Arretierung der Lamellen (ob beschädigt), die Einlaufrichter am oberen Ende der Führungsschienen. Hierfür muß möglicherweise der Deckel zum Rolladenkasten geöffnet werden. (Anmerkung: Nach DIN 18073 muß der Rolladendeckel weniger zugänglich und abnehmbar sein.)

1. Der Rolladen ist zu leicht.

Beschweren Sieihn (z.B. passendes Flacheisen in die unterste Lammelle einlagen).

1. Der Rolladen bleibt nicht an den eingestellen Endpunkten stehen.

Der Gurt hat sich gedehnt.

Führer Sie ein Reset durch.

1. Schaltzeiten sind verschoben

Mögliche Ursache: (kurzzeitiger) Stromausfall.

Die interne Uhr bleibt stehen. Schaltzeiten werden entsprechend verschoben. Zeitsteuerung neu einstehen (siehe Seite 4).

1. Surrendes Gerausch unter starker Last.

Die Zuglast ist größer als 180N (18Kg).

Stellen Sie sicher, dass der Rolladen nicht hakt. Kontrollieren Sie das Zuggewicht am Gurt. Nehmen Sie dazu eine mechanische Personenwaage zu Hilfe. Stellen Sie sich auf die Waage. Beim Ziehen am Gurt werden Sie um die für den Gurt aufzuwendende Kraft leichter. Die Differenz zwischen ihrem Körpergewicht und dem Anzeigewert beim Ziehen am Gurt darf nicht mehr als 18Kg sein.

ATTENTION

INSTRUCTIONS IMPORTANTES POUR LE MONTAGE ET L'UTILISATION

VEUILLEZ TOUT D'ABORD LIRE CES REGLES DE SECURITE IMPORTANTES

Kunststof maxiprofielen ca. 4,5m^2

Aluminium maxiprofielen ca. 2,6m²

Technische gegevens:

Art.-nr.: GWUP180

Voedingsspanning 230V /50Hz

1. Rolluk beweegt nicht omaag.

Chamberlain GmbH garantiert gegenüber dem ersten Kaufer, der diese Produkte erworben hat, daß es ab dem Datum des Erwerbs vole 24 Monate lang (2 Jahre) frei ist von jeglichen Materialschaden bzw. Herstellungsehlem. Bei Empfang des Produkts ist der ersten Kaufer verpflichtet, dass Produkt auf sichbare Schäden bzw. Fehler zu prüfen. Bedingungen: Die vorliegende Garantie ist das einzige Rechtsmittel, das dem Kaufer gesetzmäßig gegen Schäden zusteht, die mit einem defekten Teil bzw. Produkt in Verbindung stehen bzw. sich aus einem solchen ergebnis. Die vorliegende Garantie beschänkt sich ausscheidlich auf Reparatur bzw. Ersatz der Teile dieser Produkte, die als schadhaft befinden werden. Die vorliegende Garantie gilt nicht für Schaden, die nicht auf Defekte, sondern auf den unrichtigen Gebrauch zurückzuführen sind (d.h. einschließlich{jedweder Benutzung, die nicht genau den Anleitungen bzw. Anweisungen der Firma Chamberlain hinsichtlich Installation, Betrieb und Pflege entspricht, sowie des Versaumnisses, erforderliche Instandhaltungs- und Justierungsarbeiten rechtzeitig durchzufahrens, bzw. der Durchführung von Adaptierungen oder Veränderungen an thisem Produkt). Siedeck auch nicht die Arbeitskosten fur den Ausbau bzw. den Wiedereinbau eines reparierten oder ersetzen Gerats oder dessen Ersatzbatterien. Ein Produkt im Rahmen der Garantie, hinsichtlich dessen entschied wird, daß es Materialschaden bzw. Herstellungsehler aufweist, wird dem Eigentümer ohne Kosten fur Reparatur bzw. Ersatzelei nach Chamberlain's Ermessen repariert oder ersetzt. Defekte Teile werden nach Chamberlain's Ermessen repariert oder durch neue oder in der Fabrik umgebaute Teile ersetzt. Sollte das Produkt während der Garantiezeit defekt erscheinen, so wenden Sie sichitte an die Firma, von der Si es ursprunglich gkauf haben. Die Garantie beeintrachtigt nicht die dem Kaufer im Rahmen gultiger zuteffender nationaler Gesetze oder Statuten zustehenden Rechte oder Rechte gegenüber dem Einzelhandler, die sich fur den Kaufer aus dem Verkauf/Kaufvertrag ergeben. Bei Nichtbestehen von zuteffenden nationalem zu b. EG-Gesetzen ist diese Garantie das einzige und exklusive Rechtsmittel, das dem Kaufer zur Verfung steth, und weder Chamberlain noch die Filalien oder der Handler der Firma sind fur irgendwelle Neben- oder Folgeschaden durch jewede ausdruckliche oder stillschweigende Garantie bezuglich these Produkte haftbar. Weder Vertertre noch sonstige Personen sind berechtigt, im Namen von Chamberlain irgendeine sonstige Verantwortung in Verbindung mit dem Verkauf这些东西 Produktes zu übernehmen.

GARANTIE D'ENROULEUR DE SANGLE

Konformitätserklarung

Der automatische Rolladengurtantrieb

Model No. GWUP180

erfüllt die Anforderungen der geltenden Abschnittte derNormen . . .EN55014, EN61000-3,

ETS 300 683, EN60555, & EN60335-1

sowie die Bestimmungen und sãmtliche Ergänzungen der EU-Vorschriften .73/23/EEC,

89/336/EEC

Integrationserklarung

Der automatische Rolladengurtwickler Model No. GWUP180 erfüllt, wenn er gemäss Herstelleranleitung installiert und gewartet wird, in Kombination mit einer Rolladenanlage, die ebenfalls gemäss aller Herstelleranweisungen installiert und gewartet wird, die Bestimmungen der Maschinen-Richtlinie 89/392/EEC und deren Zusätze.

Ich, der Unterzeichnende erklärte hiermit, dass das ober genannte Gerat und tatsächches in der Anleitung genanziè Zubehor, die oben genannten Bestimmungen und

Standards erfüllt.

Chamberlain GmbH

D-66793 Saarwellingen

March, 2006

Harry Naumann, Dipl. Ing.(FH)
