Produkttyp	Schwenktorantrieb
Marke	Chamberlain
Modell	CHAA250EVC
Kategorie	Motorisiertes Garagentor
Stromversorgung	220-240 V AC, 50/60 Hz
Motorspannung	24 V DC
Motornennleistung	100 W
Standby-Verbrauch	3,2 W (ohne Zubehör)
Maximales Drehmoment	200 Nm
Nennlast	72,4 Nm
Max. Flügelbreite	Bis 2,5 m (je nach Gewicht)
Max. Flügelgewicht	200 kg (für 1,5 m Breite)
Max. Öffnungswinkel	120°
Max. Zyklen pro Tag	20 Zyklen
Schutzart (Motor)	IP44
Geräuschpegel	< 70 dB(A)
Betriebstemperatur	-20 °C bis +55 °C
Kit-Gewicht	20 kg
Notbatterie (optional)	2 Batterien 12 V, 2,2 Ah (Modell 490EV)
Fernbedienungsfrequenz	868 MHz (TX4REV-F)
Hauptfunktionen	Automatisches Öffnen/Schließen, Not-Aus, Hinderniserkennung, Lichtschranken, Fernbedienungen, myQ-kompatibel, elektronische Verriegelung, Schließzeitautomatik, Teilöffnung
Wartung	Monatliche Überprüfung der Befestigungen und des Tors, Austausch der Fernbedienungsbatterie (CR2032)
Sicherheitsnormen	Erfüllt EN 13241, EN 12453, EN 12604, EN 60335-2-103

Häufig gestellte Fragen - CHAA250EVC CHAMBERLAIN

Wie installiere ich den Antrieb CHAA250EVC?

Die Installation muss von einem Fachinstallateur durchgeführt werden. Befolgen Sie die Schritte in der Anleitung: Position der Pfostenhalterung bestimmen, Halterungen befestigen, Arme montieren, Motoren anschließen und Programmierung durchführen. Stellen Sie sicher, dass das Tor vor der Installation in gutem mechanischem Zustand ist.

Wie programmiere ich die Fernbedienungen?

Drücken Sie die Taste S am Bedienpanel, bis die LED leuchtet. Drücken Sie dann die gewünschte Taste der Fernbedienung. Die LED erlischt zur Bestätigung der Programmierung. Die mitgelieferten Fernbedienungen sind ab Werk programmiert.

Was tun, wenn das Tor nicht schließt und sich öffnet?

Überprüfen Sie den Fehlercode E1 auf dem Display. Dies weist auf ein Problem mit den Lichtschranken IR1 hin. Stellen Sie sicher, dass sie angeschlossen, ausgerichtet und nicht blockiert sind. Reinigen Sie ggf. die Augen der Lichtschranken oder tauschen Sie die Kabel aus.

Wie aktiviere ich die automatische Schließung (Timer TTC)?

Wählen Sie im Menü der erweiterten Einstellungen die Funktion tC und stellen Sie die gewünschte Verzögerung ein (z.B. 30 Sekunden). Ein Paar Chamberlain-Lichtschranken muss installiert sein, damit die TTC-Funktion sicher funktioniert.

Welches Zubehör ist mit diesem Antrieb kompatibel?

Dieser Antrieb ist kompatibel mit Chamberlain-Fernbedienungen, kabellosen Tastaturen, Infrarot-Lichtschranken, dem myQ-Gateway (830REV-01) für die Steuerung per Smartphone und einem elektronischen/magnetischen Schloss 24 V DC.

Wie installiere ich die Notbatterie?

Die Notbatterie (Modell 490EV, 2 Batterien 12 V 2,2 Ah) ist optional. Befolgen Sie das spezifische Handbuch für die Installation im Inneren des elektronischen Gehäuses. Im Batteriemodus zeigt die blinkende Lampe den Stromausfall an und nur Funkgeräte sind aktiv.

Wie stelle ich die Schließkraft ein?

Die Kraft wird während der Endlageneinlernphase automatisch gelernt. Zum Anpassen können Sie die erweiterten Einstellungen für die Umkehrung nach Aufprall (rt) ändern oder einen vollständigen Einlernvorgang durchführen, indem Sie die Tasten '+' und '-' 2 Sekunden lang drücken.

Wie wechsele ich die Batterie der Fernbedienung?

Öffnen Sie das Gehäuse der Fernbedienung mit einem Schraubendreher, entfernen Sie die alte Batterie (CR2032) unter Beachtung der Polarität und legen Sie eine neue Batterie gleichen Typs ein. Schließen Sie das Gehäuse. Die Batterie hält in der Regel mehrere Jahre.

Was bedeutet der Fehlercode LE auf dem Display?

Der Code LE erscheint, wenn der Endlageneinlernvorgang unterbrochen wurde (Taste S während des Einlernens gedrückt). Führen Sie zur Lösung den Einlernvorgang erneut durch, indem Sie aus der geschlossenen Position die Tasten '+' und '-' 2 Sekunden lang drücken.

Ist dieser Antrieb mit myQ kompatibel?

Ja, es ist myQ-kompatibel über das Internet-Gateway 830REV-01. Verbinden Sie das Gateway mit Ihrem Router, erstellen Sie ein Konto in der myQ-App, registrieren Sie das Gateway und fügen Sie den Antrieb hinzu, indem Sie die Taste S am Bedienpanel drücken.

BEDIENUNGSANLEITUNG CHAA250EVC CHAMBERLAIN

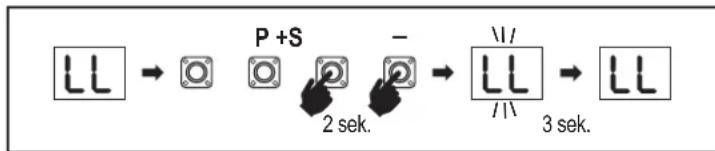

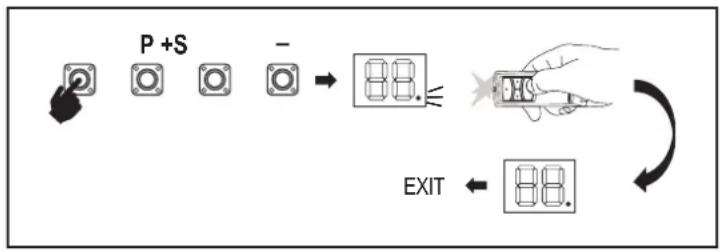

Beschikbare leermethoden:

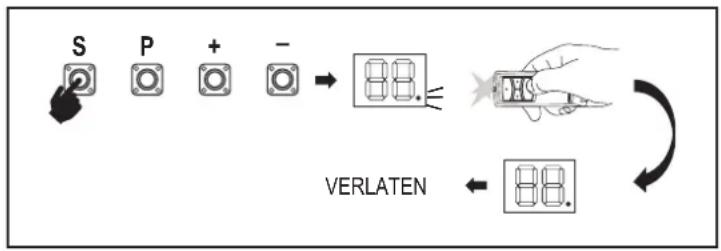

Standaard leermodus (Automatisch)

OPMERKING: Het is nicht möglich myQ-apparaten individueld te wissen. Het is nicht möglich myQ-apparaten alleen te wissen.

6 sec.

.

VERLATEN

7.PROGRAMMING

7.7.2 Zenderinstellungen

10 TECHNISCHE GEGEVENS

		CHAA250EVC			CHAA250EVC
Invoerspanning VAC 220-240			Vermogen externe accessoires		24 VDC - max. 500 vmA
Invoerfreiagentie Hz 50/60			Aansluiting knipperlicht		24 VDC - max. 500 vmA
Motorspanning VDC	24 V		Aansluiting E-vergrendeling/magneti-sche vergrendeling		24 VDC - max. 500 vmA
Stand-by verbruik(zonder accessoires)	W	3,2	Exterre relais		24 VDC - max. 500 vmA
Nominaal motorvermögen	W	100W (CHAA250-24P)50W (CHAA250-24S)	Sluitkantbbeveiliging		8,2 kOhm
			Max. aantal IR's		3
Nominale belasting	Nm	72,4	Max. aantal exteme ingangen		3
Maximaal koppel	Nm	200	Batterijback-upeenheid		2 x 12 V, 2.2 Ah batterijen model 490EV
Cycli per uur		5	Bescherming gegen binnendringingmotor	IP	44
Max. cycli per dag		20
Max. bredte/gewicht van de vleugel m/kg		1,5 m/200 kg2,0 m/150 kg2,5 m/100 kg	Geluidsniveau	dB	< 70 db(A)
			Bedrijfstemperatuur	°C	-20 °C tot 55 °C
Max. openingshoek		120°	Gewicht (kit)	kg	20
Tijd om te openen tot 90°	s	13-15	Zenderfreiagentie	TX4REV-F	868 MHz (868,30 MHz, 868,95 MHz,869,85 MHz)
Eindlimiet systeme		Encoder met harde aanslagen	Zendvermögen		<10 mW
Werkende RadiofrequentieZendvermögen	MHz	RX 433 MHz(433,30 MHz, 433,92 MHz, 434,54 MHz)RX 868 MHz(868,30 MHz, 868,95 MHz, 869,85 MHz)TX 865,125 MHz, 865,829 MHz,866,587 MHz<10 mW	Batterij		CR2032 3V
Code		Security+ 2,0
Max. aantal afstandsbedieningen		180
Max. nr. toetsenborden		4
Max. aantal myQ-apparaten		16

11. ONDERHOUD

Batterijen in de afstandsbediening verrangen

HINWEIS: Die Montage- und Bedienungsanleitung wurde zunachst auf Englisch verfasst. Bei Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des englishen Original-Dokuments.

1. SICHERHEITSVORSCHRIFTEN UND BESTIMMUNGSGEMÄBE VERWENDUNG 2
2. LIEFERUMFANG. 4
3. BENÖTIGTE WERKZEUGE 4
4. ÜBERSICHT DER TORANTRIEBE 4
5. MECHANISCHE MONTAGE 5

5.1 Abmessungen von Tor und Antrieb 5
5.2 Bestimm den der Position der Pfostenhalterung 5
5.3 Montage der Pfostenhalterung 6
5.4 Montage des Antriebs und Einstellung der Fahrstrecke 6
5.5 Notentriebelung 8

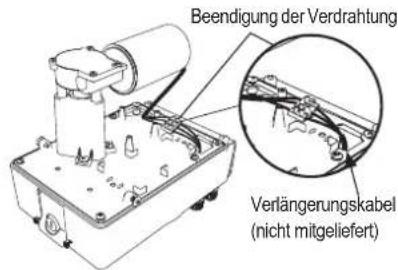

5.6 Montage der Steuerung und Motorverkabelung 8
5.7 Leitungsverlegung und Netzanschluss 8

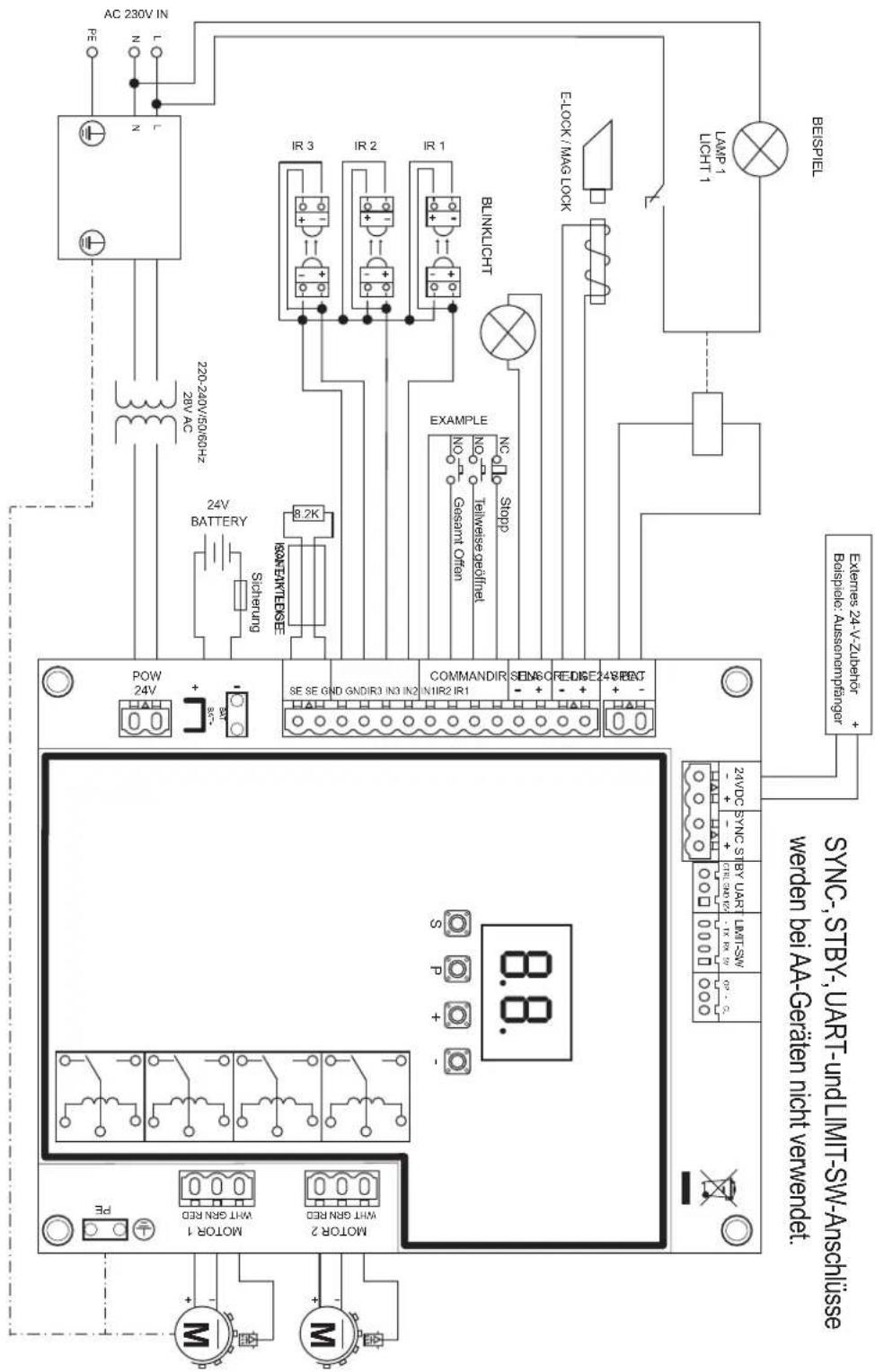

1. SCHALTPLAN 9
2. PROGRAMMIERUNG 10
   7.1 Display, Programmiertasten und Funktionseinstellung 10

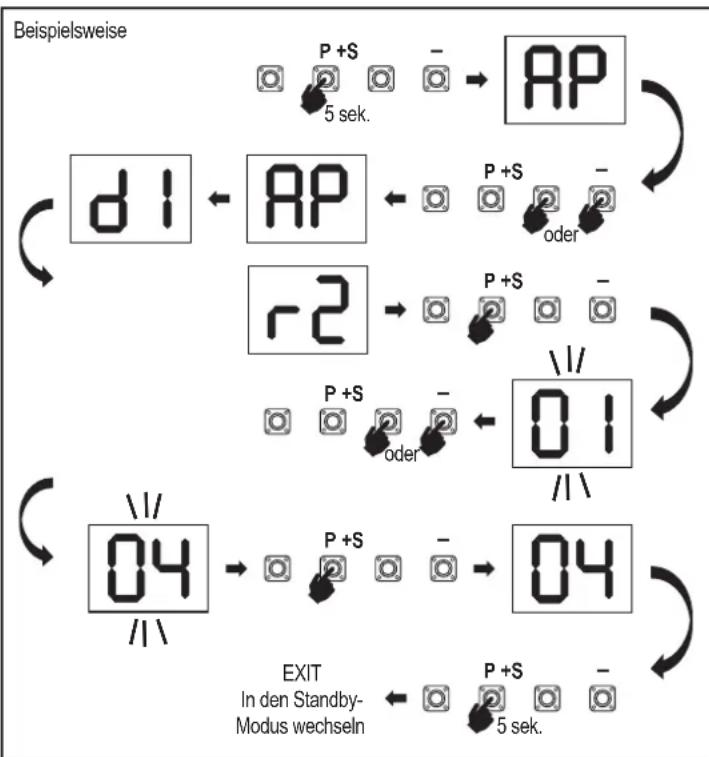

   7.2 Allgemeiner Überblick über die Programmierung 10
   7.3Richtung der Flugelbewegungen 11
   7.4 Grundeinstellungen 11

7.4.1 Anwendungseinstellungen 11
7.4.2 Einstellungen Motordrehrichtigung 1. 11
7.4.3 Einstellungen Motordrehrichtigung 2. 11
7.4.4 Endpositionen Einlernen 11

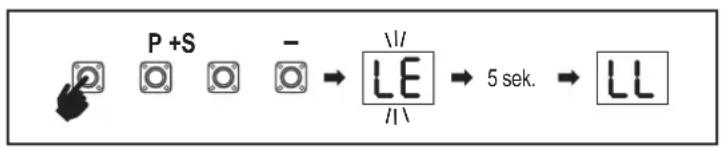

7.5 Standby-Modus 12

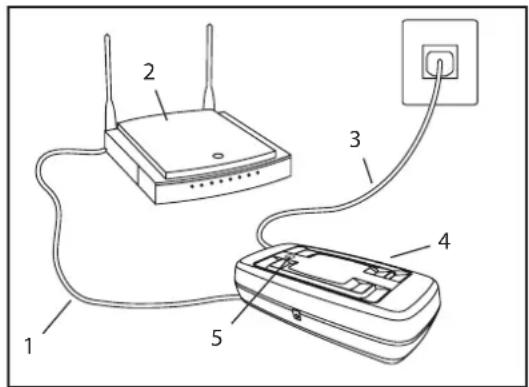

7.6 Programmierung und Lösung von Handsender, Funkzubehör und myQ-Geräten 13
7.7 Erweiterte Einstellungen 14

7.7.1 Übersicht Erweiterte Einstellungen 14
7.7.2 Handsendereinstellungen 14
7.7.3 Infrarot-Lichtschranken Einstellungen 14
7.7.4 Befehlsgebereinstellungen 14
7.7.5 Teilöffnung Motor 1. 15
7.7.6 Verzogerung Motor 2 in Öffnungsrichtung 15
7.7.7 Verzogung Motor 1 in SchlieBrichtung. 15
7.7.8 Automatisches Schlieben (TTC) 15
7.7.9 Reversierungsverhalten bei Hindemiserkennung 15
7.7.10 Elektroschloss /Magnetschloss Einstellungen 15
7.7.10a Entlastung Motor 1 für Elektroschloss 16
7.7.11 Einstellungen der Blinkleuchte 16
7.7.11a Vorblinken 16
7.7.12 Relais-Kontakt Einstellungen (SPEC) 16
7.7.13 Startgeschwindigkeit in Öffnungs- und Schließrichtung 16
7.7.14Wartungszahler 16
7.8 Werkseitige Standardeinstellungen 17
7.9 Fertigstellen und Beenden 17

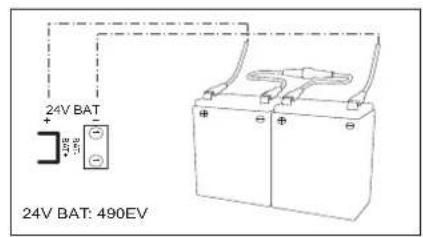

1. BATTERIE-BACKUP 17
2. FEHLERCODES 17
3. TECHNISCHE SPEZIFKATIONEN 18
   11.WARTUNG. 19
4. ENTSORGUNG 19
   13.GARANTIE 19
5. KONFORMITÄTSERKLÄRUNG 19

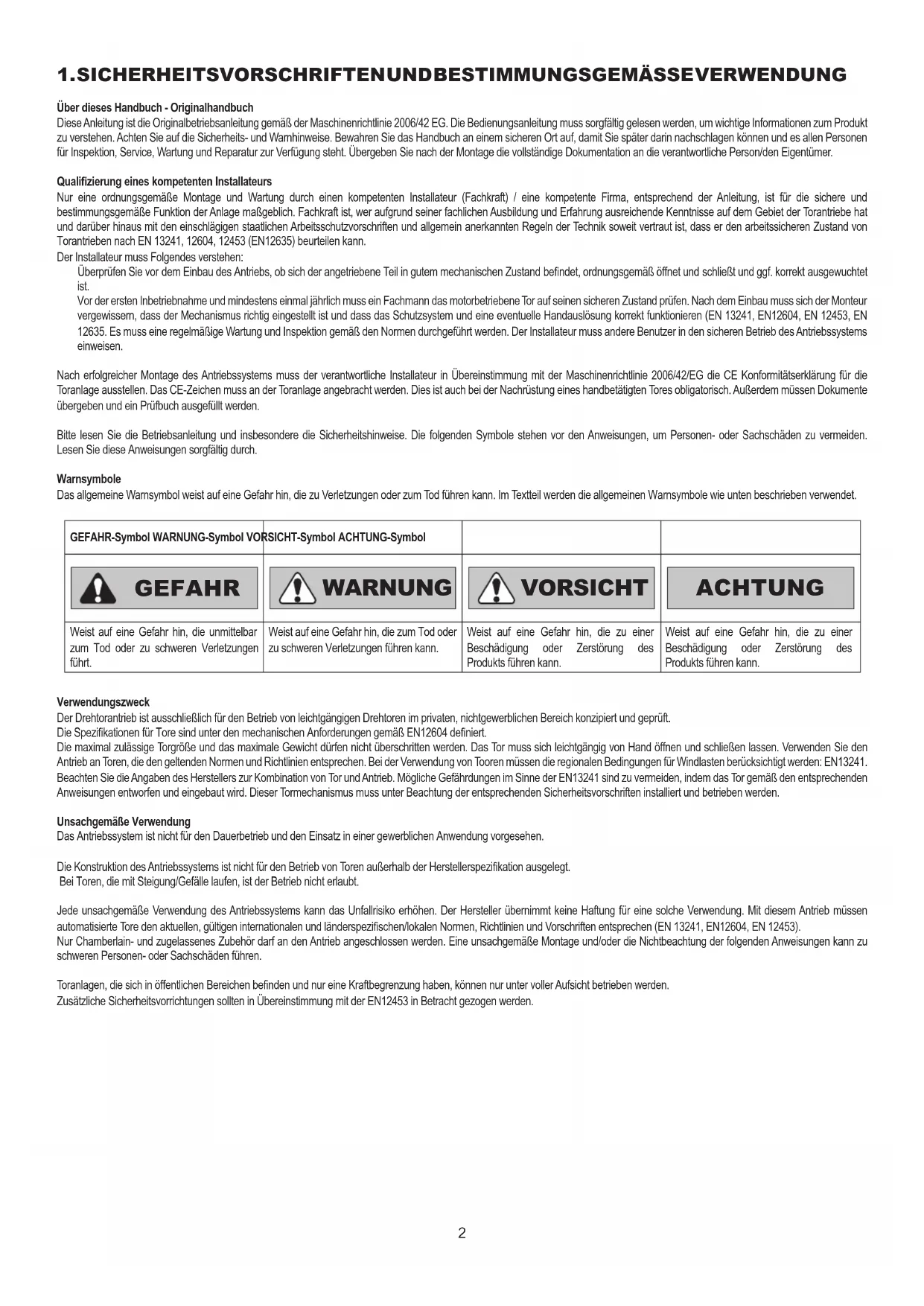

1.SICHERHEITSVORSCHRIFTENUNDBESTIMMUNGSGEMÄSSEVERWENDUNG

Über这意味着 Handbuch - Originalhandbuch

These Anleitung ist die Originalbetriebsanleitung gemäß der Maschinenrichtlinie 2006/42 EG. Die Bedienungsanleitung muss sorgfältig gelesen werden, um wichtige Informationen zum Produkt zu verstehen. Achten Sie auf die Sicherheits- und Warnhinweise. Bewahren Sie das Handbuch an einem sicheren Ort auf, damit Sie später darin nachschlagen konnen und es allen Personen für Inspekton, Service, Wartung und Reparatur zur Verflügung steht. Übergeben Sie nach der Montage die vollständige Dokumentation an die verantwortliche Person/den Eigentümer.

Qualifizierung eines kompetennten Installateurs

Nur eine ordnungsgemäß Montage und Wartung durch einen kompetennten Installateur (Fachkraft) / eine kompetente Firma, entsprechend der Anleitung, ist für die sichere und bestimmungsgemäß Funktion der Anlage maßgeblich. Fachkraft ist, war aufgrund seiner fachlichen Ausbildung und Erfahrung ausreichende Kenntnisse auf dem Gebiet der Torantriebe hat und darüber hinaus mit den einschädigen staatlichen Arbeitsstschutzvorschriften und allgemein anerkannten Regel in der Technik sowie vertraut ist, dass er den arbeitsssicheren Zustand von Torantrieben nach EN 13241, 12604, 12453 (EN12635) beurteilen kann.

Der Installateur muss Folgenden verstehen:

Überprüfen Sie vor dem Einbau des Antriebs, ob sich der angetriebene Teil in gutem mechanischen Zustand befindet, ordnungsgemäß öffnet und schlieft und ggf. korrekt ausgewucht ist.

Vor der ersten Inbetriebnahme und mindestensomal jährlich muss ein Fachmann das motorbetriebene Tor auf seinen sicheren Zustand prufen. Nach dem Einbau muss sich der Monteur vergewissem, dass der Mechanismus richtig eingestellt ist und dass das Schutzsystem und eine eventuelle Handauslösung korrekt Funktionieren (EN 13241, EN12604, EN 12453, EN 12635. Es muss eine regelmäßige Wartung und Inspektion gemäß den Normen durchgeführt werden. Der Installatur muss andere Benutzer in den sicheren Betrieb des Antriebsystemeinweisen.

Nach erfolglicher Montage des Antriebssystems muss der verantwortliche Installeur in Übereinstimmung mit der Maschinenrichtlinie 2006/42/EG die CE Konformitätserklärung für die Toranlage ausstellen. Das CE-Zeichen muss an der Toranlage angebracht werden. Dies ist auch bei der Nachrüstung eines handbetätigten Tores obligatorisch. Außen dem*Müssen Dokumente übergeben und ein Prübfuch ausgefüllt werden.

Bitten Lesie die Betriebsanleitung und insbesondere die Sicherheitshinweise. Die folgenden Symbole stehen vor den Anweisungen, um Personen- oder Sachschaden zu vermeiden. Lesen Sie diese Anweisungen sorgfaltig durch.

Warnsymbole

Das allgemeine Wamsymbol weist auf eine Gefahr h, die zu Verletzungen oder zum Tod fuhren kann. Im Textteil werden die allgemeinen Wamsymbole wie unter beschrieben verwendet.

GEFAHR-Symbol WARNING-Symbol VORSICH-Terminal Verbriefung	VORSICH-Terminal Verbriefung	VORSICH-Terminal Verbriefung	VORSICH-Terminal Verbriefung
GEFAHR	WARNING	VORSICH	ACHTUNG
Weist auf eine Gefahr hin, die unmittelbar zum Tod oder zu schweren Verletzungen führt.	Weist auf eine Gefahr hin, die zum Tod oder zu schweren Verletzungen führen kann.	Weist auf eine Gefahr hin, die zu einer Beschäftigung oder Zerstörung des Produkts führen kann.	Weist auf eine Gefahr hin, die zu einer Beschäftigung oder Zerstörung des Produkts führen kann.

Verwendungszweck

Der Drehtorantrieb ist ausschließlich für den Betrieb von leichtgängigen Drehtoren im privaten, nichtgewerblichen Bereich konzipiert und geprüft.

Die Spezifikationen für Tore sind unter den mechanischen Anforderungen gemäß EN12604 definiert.

Die maximal zulässige Torgröge und das maximale Gewicht dürfen nicht übersritten werden. Das Tor muss sich leichtgangig von Hand öffnen und schlieben lessen. Verwenden Sie den Antrieb an Toren, die den geltenden Normen und Richtlinien entsprechen. Bei der Verwendung von Tooren müssen die regionalen Bedingungen für Windlasten berücksichtigt werden: EN13241.

Beachten Sie die Angaben des Herstellers zur Kombination von Tor und Antrieb. M og the EN13241 sind zu vermeiden, indem das Tor gema den entsprchenden Anweisungen entworfen und eingebaut wird. Dser Tomechnismus mus unter Bechtung der entsprchenden Sicherheitsvorschrifn installiert und betrieben werden.

Unsachgemäß Verwendung

Das Antriebssystem ist nicht für den Dauerbetrieb und den Einsatz in einer gewerblichen Anwendung vorgesehen.

Die Konstruktion des Antriebsystems ist nicht für den Betrieb von Toren außerhalb der Herstellerspezifikation ausgelegt.

Bei Toren, die mit Steigung/Gefälle laufen, ist der Betrieb nicht erlaubt.

Jede unsachgemäß Verwendung des Antriebsystems kann das Unfallrisiko erhöhen. Der Hersteller überimmt keine Haftung für eine solche Verwendung. Mit thisem Anrieb mussen automatisierte Tore den aktuellen, gütigen internationalen und länderspezifischen/lokalen Normen, Richtlinien und Vorschriften entsprechen (EN 13241, EN12604, EN 12453).

Nur Chamberlain- und zugelassenes Zubehor dar an den Antrieb angeschlossen werden. Eine unsachgemäß Montage und/oder die Nichtbeachtung der folgenden Anweisungen kann zu schweren Personen- oder Sachschaenen führen.

Toranlagen, die sich in öffentlichen Bereichen befinden und nur eine Kraftbegrenzung haben, konnen nur unter voller Aufsicht betrieben werden.

Zusätzliche Sicherheitsvorrichtungen sollen in Übereinstimmung mit der EN12453 in Betracht gezogen werden.

1.SICHERHEITSVORSCHRIFTENUNDBESTIMMUNGSGEMÄSSEVERWENDUNG

Während des Betriebs darf das Tor auf keinen Fall öffentliche Wege und Straßen behindern (offentlicher Bereich).

Seien Sie vorsichtig, wenn Sie bei der Montage oder bei Reparaturarbeiten an einem Tor mit Werkzeugen und Kleinteilen arbeiten, und tragen Sie keine Ringe, Uhrden oder lose Kleidung.

Um schwe Verlzungen durch Einklemmen zu vermeiden, entfern Sie alle am Tor angebrachten Verriegelungen, um eine Beschadigung des Tores zu verhinder.

Die Montage und Verkabelung muss in Übereinstimmung mit den örtlichen Bau- und Elektromontagevorschriften erfolgen. Netzkabel dürfen nur an eine ordnungsgemäß geerdtene Stromversorgung angeschlossen werden.

Trennen Sie das System vor der Montage, Wartung, Reparatur oder dem Entfermen von Abdeckungen von der Spanningsversorgung. Es muss eine Isoliervorrichtung für die Netzstromversorgung (festverdrahtete Montage) vorgesehen werden, um eine allolige Abschaltung zu gewährleisten (Trennschafter oder separate Sicherung). Die Reparaturen und elektrischen Montagen dürfen nur von einem autorisierten Elektriker durchgeführt werden. Für den Notfall muss auf der Grundlage der Risikobewertung ein Notausschalter installment werden.

Stien Sie sich, daen Einklemmen zwen den angetriebenen Teil und den umgebenden festen teilen aufgrund der Offnungsbewegung des angetriebenen Teils vermieden wird, indem Sie die vorgegebenen Sicherheitsabstand gema der EN 13241, EN12604, EN 12453, EN 12635 und/oder mit Sicherheitsvornichtungen (z. B. Kontaktleiste absichern).

Es wird empfohlen, die Sicherheitsfunktion des Antriebsystems mindestensomal im Monat zu überprüfen. Beachten Sie auch die Anweisungen des Herstellers der Toranlage.

Nach der Montage muss eine abschließlich Prüfung der vollen Funktion des Systems und der Sicherheitseinrichtungen erfolgen und alle Benutzer müssen in die Funktion und Bedienung des Schiebetorantriebs eingewiesen werden.

Torsysteme mussen die Kraftbegrenzung gemäß EN 12453, EN 60335-2-103.

Zusätzliche Sicherheitseinrichtungen (Kontaktleiste...) müssen bei Änderungen an der Anlage entspruchend der Norm berücksichtigt werden.

Es muss sichergestellt werden, dass das Tor immer reibungslos Funktioniert. Tore, die klemmen oder blockiert sind, müssen sofort repariert werden. Beauftragen Sie einen qualifizierten Techniker mit der Reparatur des Tores, versuchen Sie niemals, es selbst zu reparieren. Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Falls erforderlich, MUSSEN die Bedienelemente in Sichteweite des Tores und außerhalb der Reichweite von Kindem angebracht werden. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien. Erlauben Sie Kindern nicht, die Drucktaste(n) oder die Fembedienung(en) zu bedienen. Eine falsche Verwendung des Torantriebs kann zu schweren Verletzungen führen.

Die Wamschild sollen an gut sightbaren Stellen angebracht werden.

Der Torantrieb sollte NUR dann verwendet werden, wenn der Benutzer den gesamten Torbereich einsehen kann und sichere ist, dass dieser frei von Hindemissen ist und der Torantrieb richtig eingestellt ist. Niemand dar den Torbereich durchqueren, während er in Bewegung ist. Kinder dürfen nicht in der Nähe des Tores spiel.

Der vollständige Schutz gegen mögliches Quetschen oder Einklemmen muss sofort bei der Montage des Antriebsystems faktionieren.

Es konnen Gefahren an mechanischen, elektrischen Anlagen oder an den Schliebkanten des Tores durch Quetsch- und Stoffstellen bestehen:

• Strukturelles Versagen, Flügel, Schamiere, Befestigungen, Anschläge, Windlast
• Quetschung, Scharnierbereich, unter dem Tor, Sicherheitsabstand zu festen Gegenständen
• Elektrischer Ausfall (Steuerung - Fehler in Sicherheitsystemen)
• Aufprall, überstrichener Bereich, Halten bis zum Lauf, Kraftbegrenzung, Anwesenheitserkennung

Es müssen geeignete Maßnahmen getroffen werden, um den sicheren Betrieb der Toranlage gemäß den Normen zu gewährleisten.

Nehmen Sie niemals einen beschädigten Antrieb in Betrieb.

Benutzen Sie die Notentriegelung nur zum Auskuppeln des Antriebs und - wenn möglich - NUR bei geschlossenem Tor. Die Betatigung der Notentriegelung kann zu unkontrollierten Bewegungen des Tores führen. Die automatisches Schließen Funktion (TTC) und die myQ Smartphone Control sind Beispiele für den unbeaufsichtigten Betrieb des Tores.

Jede Vorrichtung oder Funktion, die das Schlieben des Toes ermoiglich, ohne sich in der Sichteinie des Toes zu befinden, gitt als unbeaufsichtiges Offnen/Schlieben.

Die Funktion Timer-to-ZU (TTC), die myQ Smartphone-Steuerung und alle anderen myQ-Geräte konnen NUR aktiviert werden, wenn Chamberlain-Lichtschranken installiert sind (TTC Funktioniert nur in SchlieBrichtung). Das Tor darf nur in der direkten Sichteinie zum Tor betätig wird.

WICHTIGE INFORMATION!

• Dieses Verfahren ist auch bei privaten Anlagen (neu oder nachgerüstet auf ein handbetätigtes Tor) erforderlich.
  These Montage- und Betriebsanleitung muss vom Benutzer aufbewahrt werden.
• Der Hersteller übernimmit keine Haftung/Gewährleistungsansprüche, die sich aus einer nicht bestimmungsgemäß Verwendung und nach Ablauf der Gewährleistung ergeben.

HINWEIS: Beachten Sie die Montage- und Betriebsanleitung.

• Überwachen Sie stets die Funktion des Systems und behuben Sie im Falle einer Störung sofort die Ursache.
• Führer Sie eine jährliche Inspektion des Systems durch. Rufen Sie einen Fachmann an.
  Die Sicherheitsabstande zwischen dem Torflugel und der Umgebung mussen gemäß den einschlagigen Normen eingehalten werden.
• Der Antrieb kann nur auf stabilen und festen Torflugeln montiert werden. Die Torflugel dürfen sich beim Öffnen und Schließen nicht verbiegen oder verdrehen.
  Vergewissem Sie sich, dass die Schamiere des Torflugels korrekt montiert sind und Funktionieren und keine Hindemisse darstellen.
  Die Montage von zwei Antrieben auf demselben Turblatt ist strengstens untersagt.
  Beachten Sie die entspruchenden Anforderungen der lokalen, nationalen Vorschriften zur Einhaltung der Maßnahmen zum Schutz der menschlichen Gesundheit, die beim Kontakt mit anderen Personen, einschließlich Mitarbeiter, Lieferanten und Kunden, zu beachten sind (z.B. Sicherheitsabstand, Maskenpflicht, etc.).
• Genaue Informationen konnen bei den ortlichen Behörden angefordert werden.

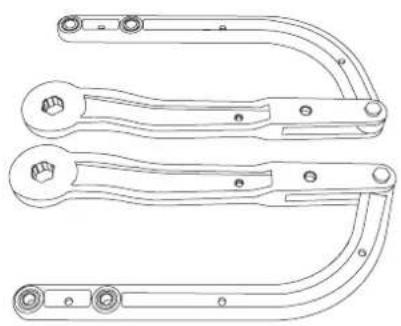

2.LIEFERUMFANG

CHAA250EVC
Primäreinheit mit Steuerung

Sekundäreinheit

Pfostenhalterung (2x)

Torhalterung (2x)

Sicherungssplint (2x)

Sicherungssringstift (2x)

Schraube und Mutter (4x)

Abdeckung (2x)

Schaube und Unterlegscheibe (2x)

Zugentlaufung 4xM16 2xM20

Osen (6x) Lichtschuldakessender (2x)

Notnetriebelungs
schlüssel (4x)

Endanschlag (4x) Schrauben + Unterlegscheiben (4x)

Montageanleitung

3.BENÖTIGTEWERKZEUGE

13, 14 mm 6 mm

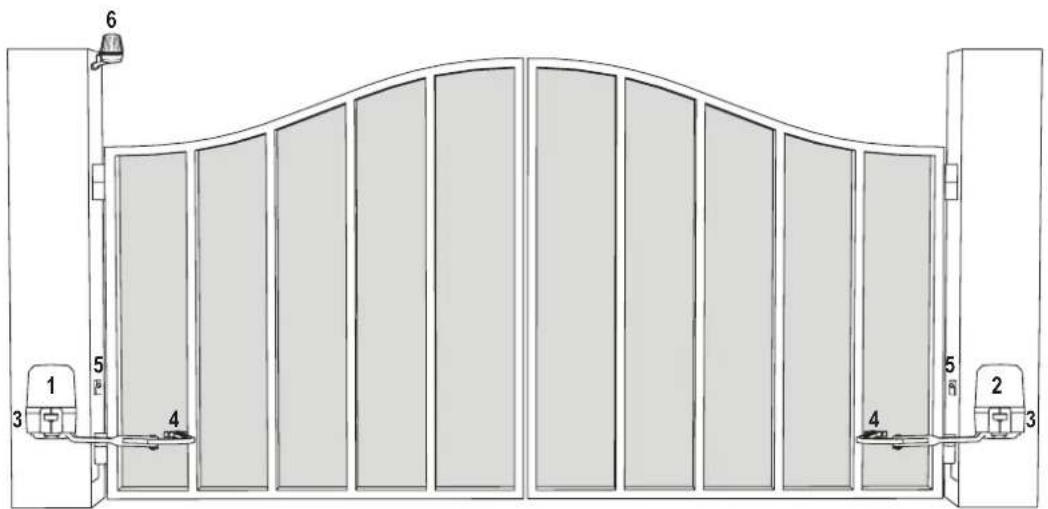

4.ÜBERSICHTDERTORANTRIEBE

1. Motor 1 mit Steuerung
   2.Motor 2
2. Pfostenhalterung (verdeckt)
3. Torhalterung
4. Infrarot-Lichtschranken
5. Blinkdeuche

5.MECHANISCHEMONTAGE

Hiermit beginnen Sie die mechanische Montage des Torantriebs.

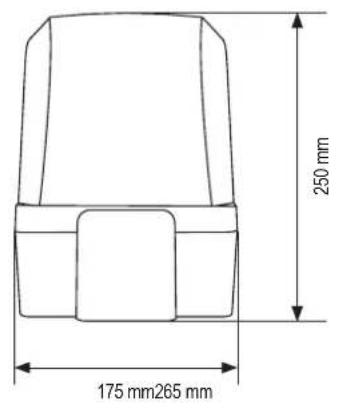

5.1 Abmessungen von Tor und Antrieb

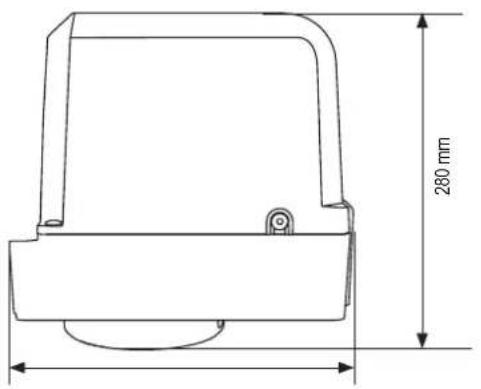

CHAA250EVC

CHAA250EVC
1.5 m 200 kg
2.0 m 150 kg
2.5 m 100 kg

Beispiel fur Montage

Tabelle 1

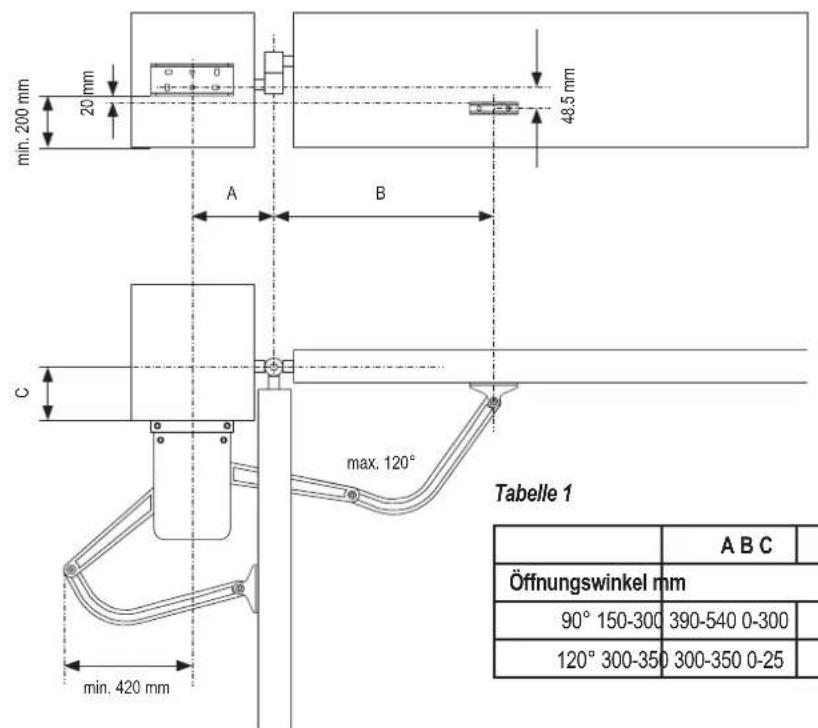

	A B C
Öffnungswinkel mm
90° 150-300	390-540 0-300
120° 300-350	300-350 0-25

Bestimm den der Position der Pfostenhalterung

1. Bestimmten Sie die Maße A, B und C auf der Grundlage des in Tabelle 1 angegebenen Öffnungswinkels, um die Position zu bestimmen, an der die Pfostenhalterung montiert werden soll.

HINWEIS: Alle Quetschstellen müssen durch einen Einklemmschutz nach EU-Norm gesichert sein: EN 12453, EN 60335-2-103.

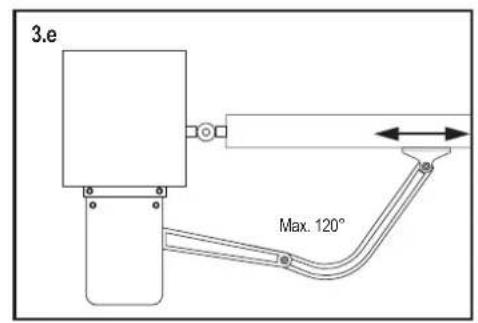

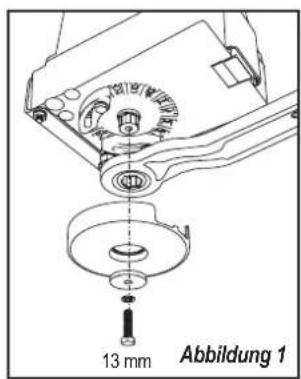

Montage des Antriebsarms

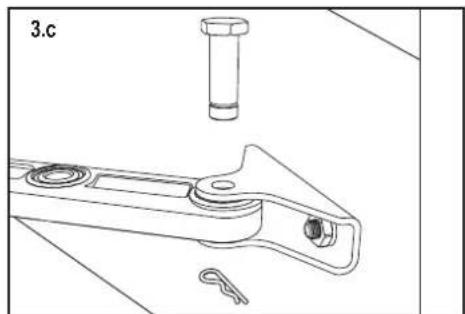

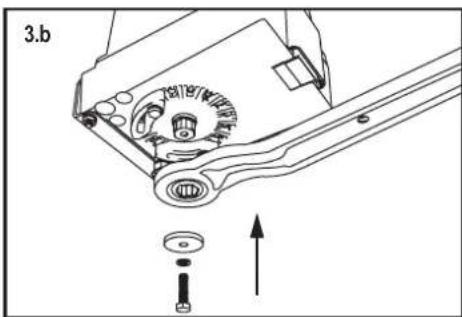

1. Befestigen Sie den Motoram von der Unterseite her in der Mitte des Offners.
2. Befestigen Sie die Kappen mit der Schraube und der Unterlegscheibe.

5.MECHANISCHEMONTAGE

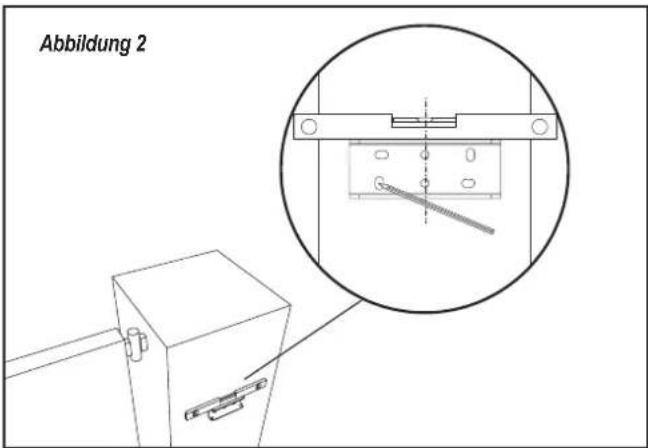

5.3 Montage der Pfostenhalterung

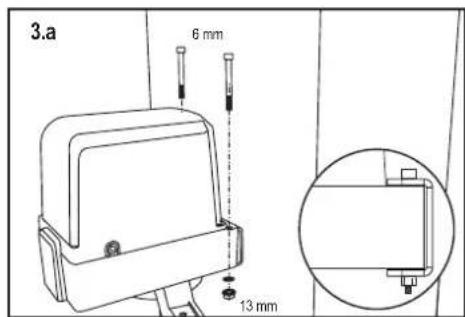

1. Markieren und bohren Sie die Lieder fur die Pfostenhalterung, wobei Sie die Pfostenhalterung als Referenz verwenden.
2. Befestigen Sie die Pfostenhalterung mit dem richtigen Befestigungsmaterial je nach vorhandener Montage (Gebäude / Materialsubstanz).itte wenden Sie sich an den Hersteller des Tores.
3. Die Schlitze an der Pfostenhalterung erhögbaren die Ausrichtung. Wenn die Pfostenhalterung eben ist, ziehen Sie die Mutter fest.

HINWEIS: Für Ziegel- oder Betonposten verwenden Sieitte die richtigen Dubei und Schrauben.
Bitte halten Si den rictigen Abstand zu den Pfostenkanten ein.

Bei Metallposten berücksichtigten Sieitte die Pfostendicke und schweifen oder schrauben sie die Halterung direkt an den Pfosten.

Für Holzposten verwenden Sieitte die richtigen Schrauben und bei Bedarf Verstarkungsplatten. Vorsicht Die befestigten Halterungen durren sich nach der Montage und während des Betriebs nicht losen.

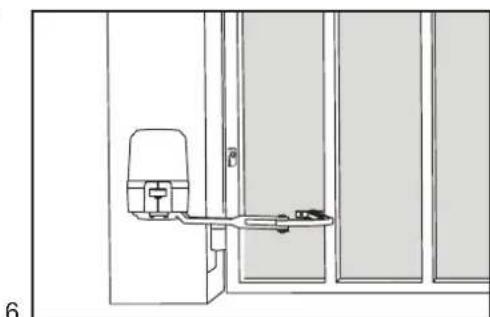

5.4 Montage des Antriebs und Einstellung der Fahrstrecke

1. Richen Sie die Locher des Antriebs auf die Locher der Pfostenhalterung aus und verbinden Sie sie mit den Schrauben und Mutter (siehe Abbildung 3.a).
2. Verbinden Sie den Arm mit der Welle der Motoreinheit (siehe Abbildung 3.b). Montieren Sie die Schutzabdeckung aus Kunststoff noch nicht, wenn Sie planen, den Antrieb fest zu montieren.
3. Lösen Sie die Kupplung des Anrebs mit dem Entregelungsschlüssel (siehe Bild 4 auf Seite 7).
4. Bringen Sie den Torflügel in die geschlossene Position.

HINWEIS: Das System muss mit externen Tor- oder Antriebsanschlagen in beiden Richtungen Funktionieren.

5.4.1 Montage mit externen Toranschlagen: (Toranschlage bereits montiert)

a. Bringen Sie die Torhalterung in die gewündte vollständig geschlossene Position, wie in Abbildung 3.c gezeigt. Vorübergehend am Torflugel befestigen und mit dem Arm des Antriebs unter Berücksichtigung der Maße A. B und C aus Tabelle 1 verbinden.
b. Öffnen und schlieben Sie das Tor von Hand in die gewünschten Positionen. Vergewissem Sie sich, dass der Arm des Antriebs nicht klemmt und das Tor sich reibungslos bewegt.
c. Stellen Sie die dauerhafte Verbindung der Torhalterung an der gewährten Position her.

5.4.2 Montage mit festen Anschlagen des Antriebs: (ohne Montage der Toranschlage)

a. Bringen Sie die Torhalterung in die gewünschte vollständig geschlossene Position, wie in Abbildung 3.c gezeigt. Vorübergehend am Torflugel befestigen (noch nicht dauerhaft mit dem Torflugel verbinden, um Einstellungen zu erhögen) und mit dem Antriebsarm unter Berücksichtigung der Maße A, B und C aus Tabelle 1 verbinden.
b. Öffnen und schlieben Sie das Tor von Hand in die gewünschten Positionen. Vergewissem sie sich, dass der Arm des Antriebs nicht klemmt und das Tor sich reibungslos bewegt.
c. Befestigen Sie den Festanschlag des Antriebs für die Position „Schließen" so nah wie möglich am Arm (siehe Abbildung 3.d).

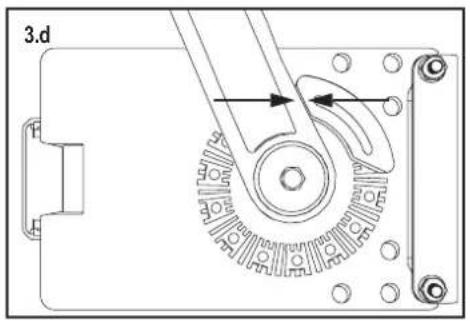

Halten Sie den Torflugel in der gewünschten „Geschlssen"-Position und stellen Sie die Position der Torhalterung so ein, dass der Arm in der „Geschlssen"-Position gegen den harten Anschlag stöh (siehe Bilder 3.e und 3.f).

d. Stellen Sie die dauerhafte Verbindung der Torhalterung an der gewährten Position her.
e. Offnen Sie das Tor bis zur gewündsten „Offen"-Stellung und befestigen Sie den Festanschlag des Antriebs für die „Offen"-Stellung so nah wie möglich am Arm (siehe Bilder 3.g und 3.h).

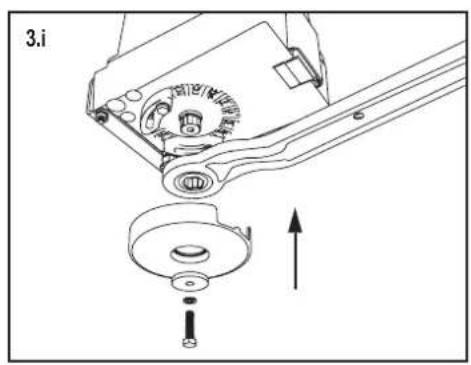

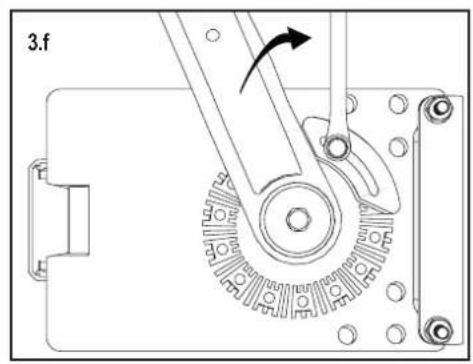

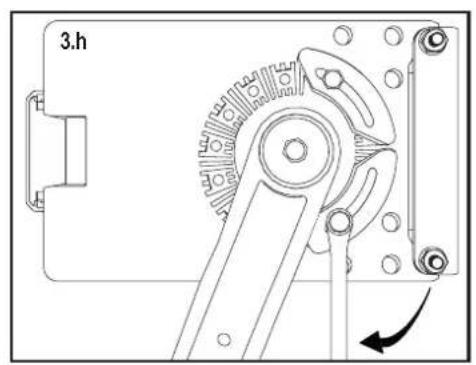

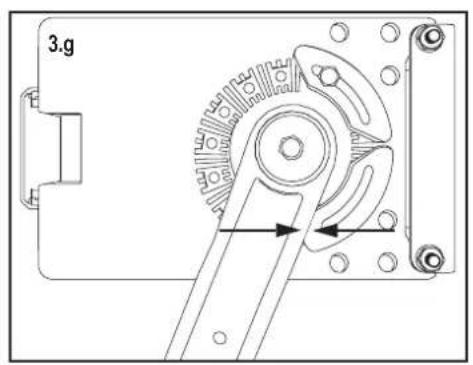

f. Montieren Sie die Schutzabdeckung an der Unterseite des Antriebs (siehe Abbildung 3.i).
4.3 Eine Kombination aus Antrieb und Feststellvormittlung ist zulässig.itte verwenden Sie die entsprechenden Einrichtungsverfahren wie oben beschrieben
5. Wiederholen Sie den Vorgang für das Gerät auf der gegenüberliegenden Seite.

Abbildung 3

5.5 Notentriebelung

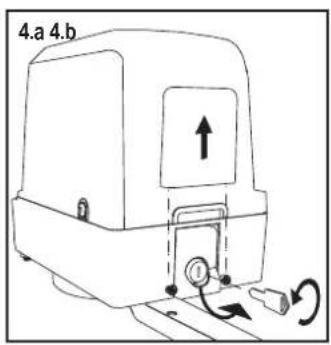

Um den Entriegelungsmechanismus zu entriegeln, entfemen Sie die Kunststoffdeckung, stecken den Schlüssel ein und drehen him um 90^ Ziehen Sie den Hebel nach oben (siehe Abbildung 4). Um den Auslösemechanismus wieder zu aktivieren, drücken Sie die Kupplung nach unten und drehen den Schlüssel um 90^

Abbildung 4

5.6 Montage der Steuerung und Motorverkabelung

Die Steuerung ist bereits in der Primäreinheit vorinstalliert und mit den Klemmen von Motor 1 vorverdrahtet.

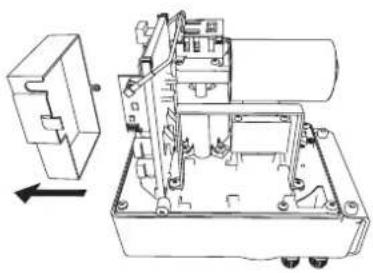

Um Zugang zur Steuerung in der Primäreinheit zu erhalten, lösen Sie die 2 Schrauben an den Seiten der Abdeckung und die 2 Schrauben auf der Rückseite der Primäreinheit (siehe Abbildung 5).

Die Klemmen fur die Beendigung der Verkabelung sind direkt zuganglich. Um Zugang zu den Programmertasten zu erhalten, behmen Sie die durchsichtige Kunststoffdeckung ab und setzen Sie sie wieder auf, sobald die Programmierung abgeschlssen ist (siehe Abbildung 6). Entfemen Sie die Abdeckung der Sekundäreinheit auf die gleiche Weise wie bei der Primäreinheit, um Zugang zu den Klemmen fur die Motorverdrahtung zu erhalten (siehe Abbildung 7).

Abbildung 5 Entfermen der Abdeckung

Abbildung 6 Primäreinheit

Abbildung 7 Sekundäreinheit

In der Standardeinstellung wird das Primärerat als links (von innen nach auBen gehen) und das Sekundärerat als rechts installiert betrachtet. Wenn das Hauptgerat rechts und das Nebengerat links montiert ist, endem Sie die Einstellungen der Funktionen d1" und d2".

Motor 1 Anschluss

HINWEIS: Der Antrieb, der an die Klemme MOTOR 1 angeschlossen ist, öffnet immer zuerst und schließt. Zuleitz.Beachten Sie dies bei den Grund- und erweiterten Einstellungen (siehe Abschnitt Programmierung). Die Primäreinheit ist bereits mit den Klemmen von MOTOR 1 vorverdrahtet. Für die Verdrahtung von Motor 1 sind keine zusätzlichen Schritte erforderlich.

Motor 2 Anschluss

HINWEIS: Der Antrieb, der mit dem Anschluss MOTOR 2 verdrahtet ist, öffnet immer zulezt und schließt zuerst. Beachten Sie dies bei den Grund- und erweiterten Einstellungen (siehe Abschnitt Programmierung).

1. Schließen Sie das Verlängerungskabel (nicht mitgeliefert) an die Terminierung der Sekundäreinheit an (siehe Abbildung 7). Beachten Sie die Kabelfarben des Sekundärmotors, damit sie mit denen der Steuerung für MOTOR 2 übereinstimmen.
2. Fuhren Sie das Veränderungskabel des Sekundärmotors durch eine der Kabelverschraubungen an der Unterseite der Primäreinheit (siehe Abbildung 8). Achten Sie darauf, die Seite des Motors zu verwenden, auf der der Arm die Kabel während der Öffnungsd- oder Schießbewegung nicht durchschniden kann.
3. Schlieben Sie die sekundären Motorkabel wie folgt an die Klemmen MOTOR 2 an: rotes Kabel an Anschluss RED, grünes Kabel an Anschluss GRN, weises Kabel an Anschluss WHT der Steuerung.

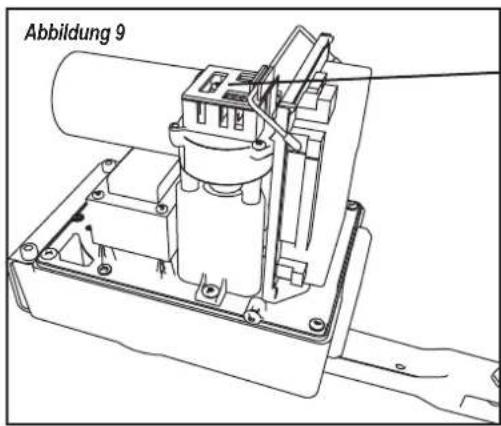

5.7 Leitungsverlegung und Netzanschluss

Die Leitungsverlegung und Netzanschluss müssen von einer zertifizierten Elektrofachkraft durchgeführt werden.

Herzlichen Glückwunsch! Damit ist die mechanische Montage Ihres Torantriebs abgeschlossen.itte fahren Sie mit der Programmierung und den Grundeinstellungen fort, um den Betrieb aufnehmen zu konnen.

7.1 Display, Programmiertasten und Funktionseinstellung

Programmierlastenfunktion (4 Tasten):

Taste Funktion

S Programmieren/Löschen von Fernbedienungsfunktionen und spezifischen Funktionen

P Programmiermodus aufrufen, Funktion auswahlen und speichern

+/- Navigieren Sie durch das Menu und ändern Sie den Wert auf dem Display

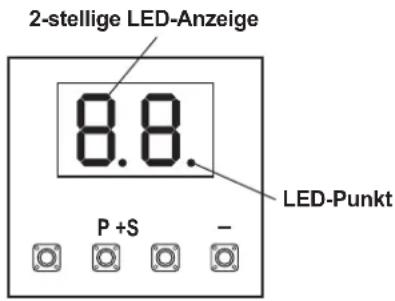

Funktion und programmierte Werte werden auf dem LED-Display angezeigt.

Funktionseinstellung -Programmiermodus

Die LED-Anzeige zeigt nach dem Einsatz der Steuerung folgende Werte an:

— —	Das Board ist für die jeweilige Anwendung vorprogrammiert (Statusbeschreibung siehe unter „Anwendung" und „Standby-Modus").
EO	„E0“, falls die Steuerung noch nicht programmiert oder mit der Funktion „Werkseinstellung" zürückgesetzt wurde. In thisem Zustand wird ein Eingangs- oder Handsender-Befehl immer ignoriert.

Hiermit starten Sie die Programmierung Ihres Torantriebs.

7.2 Allgemeiner Überblick über die Programmierung

Die Programmierung ist in 2 Abschnittsunterteil:

1. Grundeinstellungen (Seite 11)
2. Erweiterte Einstellungen (Seite 14)

Nachdem die Grundeinstellungen vorgenommen wurden, werden die folgenden Parameter während der Lernphase automatisch gelegt:

1. Hublänge von der Stellung KOMPLETT ZU bis KOMPLETTAUF.
2. Öffnungs- und Schließkraft für jeder Motor.

HINWEIS:

• Die Grundeinstellungen und die Lernphase müssen abgeschlossen sein, um den Betrieb zu erhögenlichen.
• Nach Abschluss der Lernphase und der Programmierung arbeitet der Operator mit den Standardeinstellungen.
• Auf die erweiterten Einstellungen kann nicht zugegriffen werden, wenn die Grundeinstellungen und die Lemphase nicht abgeschlossen sind.
• Stellen Sie vor der Programmierung sichere, dass die entsprechenden Sicherheitseinrichtungen angeschlossen sind.

Allgemeine Einrichtung:

1. Halten Sie die Taste ^u 5 Sekunden lang gedrück, um das Menu aufzurufen. ^u auf dem Display zeigt die ersten verfügbar Funktion im Menu an.
2. Verwenden Sie die Tasten, + und -, um zwischen den Funktionen zu navigieren.
3. Drücken Sie die Taste, P, um die gewünschte Funktion zu wahren.
4. Die Standardeinstellung oder der zuvor programmierte Wert wird angezeigt. Dies wird durch Blinken des Wertes auf dem Display angezeigt.
5. Verwenden Sie die Tasten ^+ or - , um den gewünschten Wert auszuwahlen. Drücken Sie die Taste ^+ , um die Auszahl zu bestäigen.
6. Die programmierte Funktion wird auf dem Display angezeigt.
7. Um die Einstellung einer anderen Funktion zuändem, wiederholen Sie die Abfolge der Punkte #2 bis #6
8. Um das FunktionsmENU zu verlassen, drucken Sie 5 Sekunden lang die Taste P^ , dann wechselt das Board in den Standby-Modus.

Wenn die Taste ^n nicht gedrück wird, um die neuen Werte zu bestätigten, werden die neuen Einstellungen nach 3 Minuten gespeichert und die Programmierung verlässt das Menu und kehr in den Standby-Modus zurück.

HINWEIS: Um das Tor zu bedieren oder einen Befehl auszuführen, muss das Einstellungsmenü beendet werden, indem die Taste „P" 5 Sekunden lang gedrückt wird, oder indem die Funktion FE gewählt wird, oder indem 3 Minuten gewartet wird, um das Menu automatisch zu verlassen und in den Stand-by-Modus zurückzukehren.

7.3 Richtung der Flügelbewegungen

Vor dem Programmieren das Tor manuell in die Mittelstellung bewegen und die Notentriegelung wieder einrasten halten (siehe Seite 8).

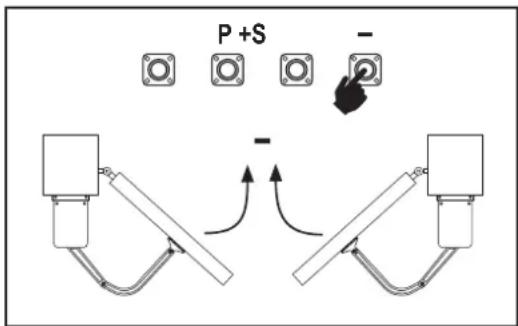

Halten Sie die Taste, "-" auf der Steuerung gedrückt und vergewissem Sie sich, dass sich der Motor in Richtung ZU bewegt. Wenn dies der Fall ist,lassen Sie sofort die "-"-Taste los und das Tor bleibt stehen.

Wenn sich die Motoren in AUF-Richtung bewegen, gehen Sie zu den Funktionen „d1" und „d2" undändem Sie die Richtungseinstellungen.

Wenn die ZU-Richtung richtig eingestellt ist,leen Sie das Tor in der Mittelstellung. Der Antrieb ist bereit für die Lernphase.

Hinweis: Das Tor kann bei Bedarf vor der endgültigen Einstellung mit den Tasten n + ^n und n - ^n verschoben werden.

Drücken und halten Sie die Taste, auf der Steuerung, um das Tor in die Position AUF zu bringen. Wenn die Taste losgelassen wird, hält der Antrieb an.

Drucken und halten Sie die Taste auf der Steuerung, um das Tor in die Position ZU zu bringen. Wenn die Taste losgelassen wird, halt der Antrieb an.

7.4 Grundleinstellungen

Grundeinstellungen Übersicht

LED Funktion
		Grundeinstellungen (erforderlich)
AP	AP Anwendung
d1	d1 Motorrechnung 1
d2	d2 Motorrechnung 2
LL	LL Grenzwertlermphase

7.4.1 Anwendungseinstellungen

Anwendungsfunktion wird auf dem Display angezeigt.
These Funktion ist bereits wersksbeit auf den Wert 03 voreingestellt.

Drehtor, zwei Motoren für CHAA250 Anwendung (Standard)

Weitere Einstellungen sind auf Anfrage erhältlich:

00	Keine Anwendung ausgewählt
02	Drehtor, ein Motor für CHAA250 Anwendung

Die Werte 01, 04 und 05 sind für die Anwendung von CHAA250 nicht geeignet und sollenn nicht gewählt werden.

7.4.2 Einstellungen Motordrehrichtigung 1

Motordrehrichtigung 1 Funktion wird auf dem Display angezeigt Legt die Bewegungsrichtung des Motors 1 fest.

01	Der Motor 1 bewegt sich in Schließrichtung, wenn er auf der rechten Seite montiert ist.
02	Der Motor 1 bewegt sich in Schließrichtung, wenn er auf der linken Seite (Standard) montiert ist.

7.4.3 Einstellungen Motordrehrichtigung 2

Motordrehrichtigung 2 Funktion wird auf dem Display angezeigt Legt die Bewegungsrichtung des Motors 2 fest. Nicht verfügbar für die Anwendung „ein Motor".

01	Der Motor 2 bewegt sich in Schließrichtung, wenn er auf der rechten Seite (Standard) montiert ist.
02	Der Motor 2 bewegt sich in Schließrichtung, wenn er auf der linken Seite montiert ist.

7.4.4 Endpositionen Einlernen

Stellen Sie vor Beginn einer Lernphase Folgendes sicher:

1. Andere Grundeinstellungen sind abgeschlossen
2. Montage interne/externer Festanschlage (bei Flugeltoren)
3. Die erstee Bewegung erfolgt in Richtung ZU.

Verfügbare Lemmethoden-ing methods:

Standard-Lermmodus (automatisch)

1. Halten Sie die Tasten, + and - 2 Sekunden lang gedrückt.
2. Der automatische Lemprozess beginnt. LL blinkt während des gesamten Vorgangs auf dem Display.
3. Flügel 2 bewegt sich in Richtung ZU, bis der harte Anschlag erreicht ist, und hält an.
4. Flügel 1 bewegt sich in Richtung ZU bis zum Anschlag und hält dann 2 Sekunden lang an. Dann startet der Flügel 1 in Richtung AUF bis zum Anschlag.
5. Flügel 2 fahr in Richtung AUF bis zum Anschlag, halt für 2 Sekunden an und fahrthann in Richtung ZU bis zum Anschlag und halt an.
6. Flügel 1 bewegt sich in Richtung ZU, bis der harte Anschlag erreicht ist, und hält an.
7. Die Standard-Lernphase ist abgeschlossen. LL erscheint auf dem Display und die Steuerung keht nach 3 Sekunden in den Stand-by-Modus zürück.

HINWEIS: Bei der Anwendung mit einem Motor werden die Flügel 2-a-Aktionen nicht verwendet.

Die folgenden Einstellungen werden im Standard-Lemmodus vorgenommen: 1. Fahrstrecke von der Stellung KOMPLETT ZU bis KOMPLETT AUF.

1. Öffnungs- und Schließkraft für jeder Motor.
2. 15% der gesamtten Fahrtstrecke in beiden Richtungen sind für Soft Stop vorgesehen.
3. Die Verzogerung der Flugel in der Öffnungs- und Schließrichtung beträgt 2 Sekunden. Wenn Sie die Verzogerung änderen möchten, gehen Sieitte zu den erweiterten Einstellungen: Verzogerung Motor 2 (d0) und Verzogerung Motor 1 (dC).

7.PROGRAMMIERUNG

HINWEIS: Um die Lemphase zu beenden, drücken Sie die Taste S^n . Der Lernvorgang wird unterbrochen, auf der LED-Anzeige blinkt LE^n . Nach 5 Sekunden erscheint LL^n auf dem Display und zeit damit an, dass die Lemphase wieder beginnten kann. Wenn der Lemprocess nicht abgeschlossen wurde, muss er erneut durchgefuhrt werden. ACHTUNG: Die Lemphase muss abgeschlossen sein, um den Betrieb zu ermöglichen.

7.5 Standby Modus

Nach dem Einschalten der Steuerung und dem Abschluss der Programmierung leuchtet die LED-Anzeige 2 Sekunden lang vollständig auf und gehen dann in den Stand-by-Modus über. Im Standby-Modus zeigt die LED-Anzeige den aktuellen Torstatus an.

	Zwei Motoren (Standard)	Ein Motor
Motor öffnet sich, oberer Abschnitt der Anzeige blinkt.	-	-
Motor bleibt in der Öffnungssposition stehen, oberer Abschnitt der Anzeige leuchtet.	-	-
Motor schließt, unterer Abschnitt der Anzeige blinkt.	-	-
	/1\	/1\
Der Motor bleibt in der geschlossenen Position stehen, der untere Abschnitt des Displays ist eingeschaltet.	-	-
Der Motor bleibt in der Mitte stehen, die Mitte des Displays ist eingeschaltet.	-	-

Damit sind die Grundeinstellungen abgeschlossen. Sie können die Programmierung verlassen und Ihr Tor bedieten oder mit den erweiterten Einstellungen fortfahren.

7.6 Programmierung und Lösung von Handsender, Funkzubehör und myQ-Geräten

Programmieren Sie Fernbedienungsgeräte (Handsender und drahtlose Wandbedienungen):

HINWEIS: Die mit dem Antrieb gelieferten Fernbedienungen sind bereits werkseitig auf den Antrieb eingelernt (oberste Taste in der Nae der LED) und mussen nicht extra programmiert werden.

1. Taste, S" drucken und loslassen. Ein LED-Spot LEUCHTET im Display auf. Der Operator bleibt 3 Minuten lang im Programmiermodus des Radios. Jedes Funkzubehörgerät kann innerhalb der ersten 30 Sekunden eingelert werden. In den verbleibenden 2,5 Minuten können nur myQ-Geräte eingelert werden.
2. Wahlen Sie die gewünschte Taste an Ihr Handsender und halten Sie sie gedrückt, bis der Punkt im Display erlischt.

Um eine neue Fernbedienung zu programmieren, wiederholen Sie den Ablauf. Um eine Funktastatur zu programmieren, folgen Sieitte dem entsprchenden Handbuch des Zubehors.

Programmieren des Senders bei Teilweiser Öffnung

Halten Sie die Tasten "S" und, +' gleichzeitig gedrückt, bis der LED-Punkt zu blinken beginnt. Halten Sie die gewünschte frei Taste am Handsender gedrückt, um den Teilöffnungsmodus zu programmieren.

Der LED-Punkt schaltet sich aus, wenn die Programmierung abgeschlossen ist. Wenn ein Licht mit dem SPEC-Kontakt verbunden ist, blinking es einzelmal.

Programmieren Sie das myQ-Gateway (830REV-01):

1. Verbinden

Schlieben Sie das mit dem Gateway reliferte Ethernet-Kabel (1) an den Router (2) an und verwenden Sie den für Ihr Land guttigen Stecker (nicht alle Modelle). Schlieben Sie das Internet-Gateway (4) an die Stromversorgung (3) an; wenn das Internet-Gateway eine Verbindung zum Internet herstellt, hört das grüne Licht (5) auf zu blinken und leuchtet dauerhaft. Für den Betrieb von myQ ist ein angeschlossener Satz von IRs erforderlich.

2. Ein Konto erstellen

Laden Sie die kostenlose myQ App aus dem App Store oder Google Play Store herunter und erstellen Sie ein Konto. Wenn Sie bereits ein Konto haben, verwenden Sie ihren Benutzemamen und Ihr Kennwort.

3. Registrieren des Internet-Gateway

Geben Sie die Seriennummer ein, die sich auf der Unterseite des Internet-Gatewaysbefindet, wenn Sie dazu aufgefordert werden.

4. myQ-Gerate hinzufugen

Um ihren Antrieb zu dem registrierten Gateway hinzuzufugen, folgen Sie den Anweisungen in der App. Beim Hinzufugen eines neuen myQ-fähigen Antriebs die Taste „S" auf der Steuerung des Antriebs drücken und loslassen. In der Anzeige der Steuerung leuchtet ein LED-Spot auf.

Hinweis: Nachdem Sie ein Gerät hinzugeführten haben, leuchtet das blaue Licht am Internet-Gateway auf und bleibt eingeschaltet. Drücken Sie die Taste „S" auf der Steuerung des Antriebs, um den Funkprogrammiermodus zu verlassen.

5. Test

Nach der korrekten Montage und Regelierung können Sie nun die folgenden Funktionen testen: Öffnen oder Schließen des Tores, Abfrage des Status GATE AUF oder GATE GESCHLOSSEN.

Für weitere Funktionen siehe www.chamberlain.eu

Löschen von Funksteuergeräten (Handsendern, Funk-Wandbedienungen, Funktastaturen):

Halten Sie die Taste S^ für >6 Sekunden gedrück. Alle Funksteuergeräte (Handsender, Wandbedienungen, Tastaturen) werden gelöscht. Der LED-Punkt im Display schaltet sich aus. Hinweis: Es ist nicht möglich, Funksteuergeräte einzeln zu Löschen.

myQ-Geräte loschen:

1. Löschen Sie zuerst die Femsteuerungsgeräte wie oben beschrieben.
2. Drücken und halten Sie innerhalb der{nachsten 6 Sekunden die Taste, S^ . Ein LED-Spot LEUCHTET im Display auf.
3. Halten Sie die Taste, S^ für >6 Sekunden gedrückt. Alle myQ-Geräte werden gelöscht. Der LED-Punkt im Display schaltet sich aus.

HINWEIS: Es ist nicht möglich, myQ-Geräte einzeln zu Löschen. Es ist nicht möglich, nur myQ-Geräte zu Löschen.

Hiermit beginnen Sie mit den erweiterten Einstellungen.

7.7 Erweiterte Einstellungen

LED Funktion
tr	tr Handsender
r1	r1 Lichtschranke	R1
r2	r2 Lichtschranke	R2
r3	r3 Lichtschranke	R3
i1	i1 Befehlsgeber 1
i2	i2 Befehlsgeber 2
i3	i3 Befehlsgeber 3
Pd	Pd Teilöffnung	Motor 1
d0	d0 Verzögerung	Motor 2 in AUF
dC	dC Verzögerung	Motor 1 in ZU
tC	tC Automatisches Schließen (TTC)
rt	rt Reversierungsvorhalten
EL	EL Elektroschloss
	rb Entstaltung Motor 1 für Elektroschloss

LED Funktion
FL	FL	Blinkleuchte
	PF	PF	Vorblinken
SP	SP	Spezieller	Kontakt
St	St	Startgeschwindigkeit in Öffnungs- und Schließrichtung
Cn	Cn	Wartungszeitlicher
Fd	Fd	Werkseinstellung
FE	FE	Fertigstellenund Beenden

7.7.2 Handsendereinstellungen

Die Handsender-Funktion legt fest, wie die Handsender-Befehle Funktionieren.

Hinweis: Bei den Einstellungen, 01^ , 02^ und 03^ wird der TTC-Timer durch einen Handsender-Befehl übersteuert und das Tor wird geschlossen.

Bei der Einstellung .04" wird der aktive TTC-Timer-Countdown durch den Handsender-Befehl wieder auf Start gesetzt.

01	Wohnmodus: AUF - ZU - AUF
02	Standardmodus: AUF - Stop - ZU - Stop - AUF (Standard)
03	Automatisch mit Stoppmodus: AUF - Stop - ZU - AUF
04	Parkmodus: Offen, um die Position Offen zu vollständigen. Zusätzliche Befehle während des Öffnens werden ignoriert

7.7.3 Einstellungen der Infrarot-Lichtschranken

IR-Funktionen definieren die Funktionswise von Infrarot-Lichtschranken (IR). Die IRs werden bei der Montage automatisch eingelemt. Jedes der 3 IR-Sets kann individuell programmiert werden.

HINWEIS: Abhängig von den gewählten Einstellungen werden die Teilöffnungseingänge oder Fernbedienungsbefehle in Richtung AUF oder ZU nicht ausgenuft, wenn der Lichtschranken-Strahl unterbrochen wird.

Wenn die IRs entfert werden, muss die Steuerung zwei Mal aus- und eingeschaltet werden, um den Lemvorgang zu beenden.

Für die Kontrolle und Wartung der Lichtschranken siehe das Handbuch der Lichtschranken.

01	IR aktiv bei ZU-Bewegung. Wenn der IR-Strahl unterbrochen wird, kehr das Tor in die vollständig geöffnete Position zurück (Standard).
02	IR aktiv bei AUF-Bewegung. Wenn der IR-Strahl unterbrochen wird, stoppt das Tor. Wenn das Hindemis verschwindet, ÖFFNET sich das Tor weiter.
03	IR ist bei der AUF- und ZU-Bewegung aktiv. Wenn der IR-Strahl bei der ZU-Bewegung unterbrochen wird, stoppt das Tor und nachdem das Hindemis entfernt, kehr das Tor in die vollständige AUF-Position zurück. Wenn der IR-Strahl bei der AUF-Bewegung unterbrochen wird, stoppt das Tor. Wenn das Hindemis entfernt wird, ÖFFNET sich das Tor weiter.
04	IR aktiv bei ZU-Bewegung. Wenn der IR-Strahl unterbrochen wird, kehr das Tor in die vollständig geöffnete Position zurück: Die aktivierte TTC-Funktion wird 2 Sekunden nach Beseitigung des Strahlenhindermisses außer Kraft gesetzt und startet die ZU-Bewegung, ohne das Ende der TTC-Zeit abzuwarten.

7.7.4 Befehlsgebereinstellungen

Die Funktion Befehlsgeber legt fest, wie Eingangsbefhele von externem Zubehör ausgeführten werden. jeder der 3 Eingänge kann individuell programmiert werden.

HINWEIS: Bei den Einstellungen "01", "02" und "03" wird der TTC-Timer (automatisches Schließen) durch einen EingangsbeFH überschreiben und das Tor wird geschlossen. Bei der Einstellung "06" wird ein aktiver TTC-Timer-Countdown (automatisches Schließen) durch einen EingangsbeFH wieder auf Start gesetzt.

7.PROGRAMMIERUNG

01	AUF - ZU - AUF
02	AUF - Stop - ZU - Stop - AUF (Standard)
03	AUF - Stop - ZU - AUF
04	Teilöffnung Motor 1
05	STOP (NC-Kontakt)

7.7.5 Teilöffnung Motor 1

Mit der Teilöffnung Motor 1 können Sie den Gehflügel nur bis zu einem voreingestellten Wert öffnen.

HINWEIS: Der Pd-Befehl wird aus der ZU-Position und während der Schließbewegung ausgeführrt. Wir ein Pd-Befehl aus einer vollständig AUF-Position ausgeführnt, schließt das Tor.

Ein AUF- oder Handsender-Befehl hat immer Vorrang vor dem Pd-Befehl.

01	50% Öffnungsweg
02	75% Öffnungsweg (Standard)
03	100% Öffnungsweg

1. Die Tasten „S" und „+“ auf der Steuerung gleichzeitig drucken und gedrückt halten, bis der LED-Punkt zu blinken beginnnt.
2. Halten Sie die gewünschte frei Taste am Handsender gestrückt, um den Teilöffnungsmodus zu programmieren.
3. Der LED-Punkt schaltet sich aus, wenn die Programmierung abgeschlossen ist. Wenn ein Licht mit dem SPEC-Kontakt verbunden ist, blinking esomal.

7.7.6 Verzogerung Motor 2 in Öffnungsrichtung

Die Funktion Verzögerung Motor 2 in AUF-Richtung definiert die Zeitverzögerung für Motor 2 in AUF-Richtung. Nicht verfügbar für die Anwendung mit einem Motor.

Wird nicht während der Reversierung oder nach Unterbrechung des IR-Strahls in beiden Richtungen ausgeführnt.

00	keine Verzögerung (beide Flügel werden gleichzeitig geöffnet)
01	1 Sekunde
02	2 Sekunden (Standard)
03	3 Sekunden
04	4 Sekunden

7.7.7 Verzogerung Motor 1 in SchlieBrichtung

Die Funktion Verzogierung Motor 1 in ZU-Richtung definiert die Zeitverzogung für Motor 1 in ZU-Richtung. Nicht verfügbar für die Anwendung mit einem Motor.

Wird nicht während der Reversierung oder nach Unterbrechung des IR-Strahls in beiden Richtungen ausgeführnt.

00	keine Verzögerung (beide Flügel starten zur gleichen Zeit)
01	1 Sekunde
02	2 Sekunden (Standard)
…… Sekunden
20	20 Sekunden

7.7.8 Automatisches Schlieben (TTC)

Die Funktion Automatisches Schlieben (TTC) ermöglicht das automatische Schlieben des Tores aus einer vollständigen OFFEN-Position nach einer voreingestalten Zeitspanne. Es muss mindestens ein Paar Chamberlain Infrarot-Lichtsbranken (IR) zur Überwachung der Schliebsbewegung montiert werden, um den TTC-Betrieb zu ermöglichen. TTC wird nicht Funktionieren, wenn Lichtsbranken nur die Öffnungsbewegung schätzen.

TTC Funktioniert auch mit aktivierten Teilöffnung. Wenn die TTC-Funktion aktiv ist, der Timer herunterzählt und die IR-Strahlen unterbrochen werden, muss der TTC-Timer neu gestartet werden.

00	TTC nicht aktiv (Standard)	05	1 Minute
01	10 Sekunden	06	1,5 Minuten
02	20 Sekunden	07	2 Minuten
03	30 Sekunden	08	3 Minuten
04	45 Sekunden	09	5 Minuten

7.7.9 Reversierungsverhalten bei Hinderniserkennung

Die Funktion Reversierung bei Hindernis definiert das Reversierungsverhalten nach Erkennung eines Hindernis während der Schließ- oder Öffnungsbewegung. Dieses Reversierungsverhalten gilt sowohl für die Motorkraftenkennung als auch für die Kontakteistenleistenanwendung.

01	2 Sekunden Reversierung und Stopp
02	Reversierung bis zur Endlage (Standard)
03	Während der Schließbewegung kehr das Tor bei der Hinternserkennung in die offene Position zusück.+Während der Öffnungsbewegung reversed das Tor bei der Hinternserkennung für 2 Sekunden und stoppt

7.7.10 Elektroschloss/Magnetschloss Einstellungen

Die Elektroschloss-Funktion definiert das Verhalten von Elektroschloss/Magnetschloss. 24 VDC - 500 mA Elektroschloss/Magnetschloss können angeschlossen werden.

00	Elektrorschloss/Magnetschloss nicht montiert (Standard)
01	Elektrorschloss aktiv für 1 Sekunde vor dem Motor 1 Start in Aufwärtsrichtung
02	Elektrorschloss aktiv für 2 Sekunden vor dem Motor 1 Start in Aufwärtsrichtung
03	Magnetschloss, ständig aktiv beim GESCHLOSSENEM Tor; ständig inaktiv bei AUF- und ZU-Bewegung, Tor AUF oder STOP-Position. Magnetschloss wird im Batterie-Backup-Modus deaktiviert.

7.PROGRAMMIERUNG

7.7.10a Entlastung Motor 1 für Elektroschloss

Entlasting Motor 1 für Elektroschloss-- Funktion möglich es, den Motor 1 vor der Aktivierung des Elektroschlosses kurz in Richtung ZU zu drücken, um den Überdruck auf den Elektroschlosses zu entlasten. Nicht verfügbar, wenn EL-Funktion auf 00^ oder 03^ eingestellt ist (Elektroschlosses nicht angeschlossen / Magnetschloss angeschlossen).

00	Deaktiviert (Standard)
01	1 Sekunde aktiviert
02	2 Sekunden aktiviert

7.7.11 Einstellungen der Blinkleuche

Mit der Funktion Blinkleuche konnen Sie auswahlen, welche Art von Blinklampe angeschlossen ist. 24VDC- max 500 mA Blinkleuche (FLA1-LED) kann angeschlossen werden.

00	keine Blinkleuchte montiert (Standard)
01	24V-Dauerversorgung - für Blinkleuchte mit eigener Steuerung (FLA1-LED)
02	unterbrochene 24V-Versorgung - für Blinkleuchte ohne eigene Steuerung

7.7.11a Vorblinken

Die Vorblinkfunktion definiert das Zeitinterval des Vorblinkens der B Torbewegung. Funktion nicht aktiv, wenn Blinkleuchte (FL) Funktion auf 00^ eingestellt ist.

00	kein Vorblinken (Standard)	03	3 Sekunden
01	1 Sekunde	04	4 Sekunden
02	2 Sekunden	05	5 Sekunden

7.7.12 Relais-Kontakt Einstellungen (SPEC)

Die SPEC-Kontakt Funktion definiert die Aktivierungszeit des Relais. Ein 24-V-Relais mit max. 500mA kann angeschlossen werden, um andere Geräte zu steuem, z. B. die Beleuchting. Die hier eingestellte Zeit steuert auch den Countdown für das myQ-Licht.

00	keine Aktivierung (Standard)	05	1,5 Minuten
01	15 Sekunden	06	2 Minuten
02	30 Sekunden	07	3 Minuten
03	45 Sekunden	08	4 Minuten
04	1 Minute	09	5 Minuten

7.7.13 Startgeschwindigkeit in Öffnungs- und Schließrichtung

Die Funktion Startgeschwindigkeit erhögt die Einstellung des Soft-Starts in AUF- und ZU-Richtung.

00	Deaktiviert (Standard)
01	Soft Start aktiv: Die Motoren beschleunigen langsam, bis sie die Standardgeschwindigkeit erreichen.

7.7.14 Wartungszahler

Die Funktion Wartungszahler ermöglicht die Einstellung des Wartungsintervals in Zyklen. Das 4-sekündige Vorblinken der Blinkleuchte signalisiert, dass das Intervalt erreicht ist. Wenn die PF-Funktion (Vorblinken) aktiviert ist, werden 4 Sekunden Vorblinken zur eingestellten Zeit hinzugezählt. Um den Zähler nach der Wartung zurückzusetzen, genugt es, die Zyklen noch einmal zu programmieren.

00	kein Zähler (Standard)	...... Zyklen
		20	20000 Zyklen
01	1000 Zyklen
02	2000 Zyklen

7.PROGRAMMIERUNG

7.8 Werkseinstellung

Mit der Funktion Werkseinstellung wird die Steuerung auf die ursprünglichen

Werkseinstellungen zurückgesetzt. Alle Einstellungen, einschließlich der

Endageneinstellungen, werden gelöscht. Auf der LED-Anzeige wird „E0" angezeigt.

Programmierte Handsender bisher eingelemt. Wenn die Fernbedienung gelöscht werden

müssen,esen Sie den entsprachenden Abschnitt zur Funk-Programmierung in thisem

Handbuch.

00	Kein Reset (Standard)
01	Auf die Werkseinstellungen zurücksetzen

7.9 Fertigstellen und Beenden

Um die Programmierphase zu verlassen und alle Änderungen zu speichern,

gehen Sie zur Funktion FE und drucken Sie die Taste ^p . Die Steuerung liegt in den Standby-Modus und ist betriebsbereit.

Es gibt auch andere Möglichkeit, die Programmierung zu verlassen und Einstellungen zu speichern:

• Drucken und halten Sie die Taste „P" für 5 Sekunden
• Warten Sie 3 Minuten nach den letzten Änderungen in der Programmierung für die automatische Beendigung

8.BATTERIE-BACKUP

Batterie-Backup-Modus

2 optionale 12V, 2.2Ah Bleibatterien SKU 490EV (optional, nicht im Lieferumfang enthalten) konnen im Inneren der E-Box montiert werden. Follow the manual of SKU 490EV for exact installation procedure. Eine Blinkleuchte (falls montiert) blinkt alle 10 Minuten fur 2 Sekunden und zeit den BBU-Modus und den Stromausfall an. Die Steuerung schaltet in den Standby-Modus mit aktivem Funkempfänger, der nur Befehle von Funksteuergeräten annimmt. Alle anderen Zubehörteile und Peripheriegeräte sind nicht Funktionsfähig.

Im Batterie-Backup-Modus werden die myQ Smartphone-Steuerung und die drahtlosen myG-Gerate deaktiviert. Die Kapazitat voll aufgeladener Batterien muss bis zu \~20 Zyklen bei einer Rate von 2 pro Stunde unterstützen. Nach 24 Stunden im BBU-Betrieb muss die Batterie Strom fur einen vollständigen Öffnungs- und Schliezyklus liefern.itte beachten Sie, dass nur die angegebene Batterie verwendet werden kann. Die Verwendung einer anderen Batterie fuhrt zum Verlust der Garantie und der Haftung von Chamberlain fur Schaden, die durch die Verwendung nicht spezifizierter Batterien entstehen.

9.FEHLERCODES

LED Fehl	Lerode Problem	Mögliche Ursache Lösung
E0	E0	Handsender gedrückt, aber keine Torbewegung	AP ist auf 00 eingestellt	Prüfen Sie, ob AP auf 00 eingestellt ist. Wenn ja,ändern Sie die Einstellung für die richtige Anwendung.
E1	E1	Das Torlässt sich nicht schließen, kann sich aber öffnen.	1) IR1 ist nicht angeschlossen, oder das Kabel ist durchtrennt.	1) Prüfen Sie, ob IR1 nicht angeschlossen ist oder ob das Kabel durchtrennt ist.
			2) Die Leitung IR1 ist kurzgeschlossen oder verkehr herum angeschlossen.	2) Prüfen Sie die IR1-Verbindung, tauschen Sie ggf. die Dühte aus.
			3) IR1 ist für einen Moment nicht ausgerichtet oder blockiert.	3) Richten Sie IR-Handsender und -Empfänger so aus, dass beiden LEDs leuchten, anstatt zu blinken. Vergewissem Sie sich, dassnts am Tor hangt, was die Infrarotstrahlung blockieren können.
E2	E2	Das Tor kann aus der AUF-Position geschlossen werden, aber öffnet nicht aus der ZU-Position.	1) IR2 ist nicht angeschlossen, oder das Kabel ist durchtrennt.	1) Prüfen Sie, ob IR2 nicht angeschlossen ist oder ob das Kabel durchtrennt ist.
			2) Die Leitung IR2 ist kurzgeschlossen oder verkehr herum angeschlossen.	2) Prüfen Sie die IR2-Verbindung, tauschen Sie ggf. die Dühte aus.
			3) IR2 ist für einen Moment nicht ausgerichtet oder blockiert.	3) Richten Sie IR-Handsender und -Empfänger so aus, dass beiden LEDs leuchten, anstatt zu blinken. Vergewissem Sie sich, dass der Infrarotstrahl nicht blockiert ist.
E3	E3	Handsender gedrückt, aber keine Torbewegung	1) IR3 ist nicht angeschlossen, oder das Kabel ist durchtrennt.	1) Prüfen Sie, ob IR3 nicht angeschlossen ist oder ob das Kabel durchtrennt ist.
			2) Die Leitung IR3 ist kurzgeschlossen oder verkehr herum angeschlossen.	2) Prüfen Sie die IR3-Verbindung, tauschen Sie ggf. die Dühte aus.
			3) IR3 ist für einen Moment nicht ausgerichtet oder blockiert.	3) Richten Sie IR-Handsender und -Empfänger so aus, dass beiden LEDs leuchten, anstatt zu blinken. Vergewissem Sie sich, dassnts am Tor hangt, was in kurzer Zeit eine IR-Blockierung verursachen können.
LED	Fehlercode	Problem	Mögliche Ursache	Lösung
E4	E4	Handsender gedrückt, aber keine Torbewegung	1) Die Kontakteiste ist nicht mit dem 8,2-kOhm-Widerstand verbunden.	1) Überprüfen Sie, ob die 8,2-kOhm-Kontakteste rechtig angeschlossen ist oder ab der 8,2-kOhm-Widerstand installiert ist.
			2) Der Kontakteistendraht ist kurzgeschlossen.	2) Überprüfen Sie die Dühte der Kontakteste und tauschen Sie sie bei Bedarf aus.
			3) Die Kontakteste ist gedrückt.	3) Überprüfen Sie, ob die Kontakteste gedrückt ist.
E5	E5	Handsender gedrückt, aber keine Torbewegung	1) Der STOP-Schalter ist geöffnet. 1) Prüfen Sie, ob der STOP-Schalter offen oder beschädigt ist.	STOP-Schalter offen oder beschädigt ist.
			2) STOP-Schalter ist nicht angeschlossen.	2) Prüfen Sie, ob der STOP-Schalter abgeklammt ist. Wenn ja, dann schreiben Sie den STOP-Schalter wieder an oderändem Sie die entsprechende Eingangseinstellung auf einen anderen Wert.
E7	E7	Handsender gedrückt, aber keine Torbewegung	Motor 1 ausgefallen.	Schalten Sie den Strom für 20 Sekunden aus und setzen Sie ein zurück, um zu prüfen, ob die Steuerung wieder Funktioniert. Wenn nicht, Steuerung wechseln.
E8	E8	Handsender gedrückt, aber keine Torbewegung	Motor 2 ausgefallen.	Schalten Sie den Strom für 20 Sekunden aus und setzen Sie ein zurück, um zu prüfen, ob die Steuerung wieder Funktioniert. Wenn nicht, Steuerung wechseln.
E9	E9	Handsender gedrückt, aber keine Torbewegung	Fehler im Speicher der Steuerung.	Schalten Sie den Strom für 20 Sekunden aus und setzen Sie ein zurück, um zu prüfen, ob die Steuerung wieder Funktioniert. Wenn nicht, Steuerung wechseln.
F1	F1	Motor 1 stoppt und reversiert beim Öffnen oder Schließen.	Motor 1 ist blockiert.	Prüfen und beseitigen Sie die Blockierung.
F2	F2	Motor 2 stoppt und reversiert beim Öffnen oder Schließen.	Motor 2 ist blockiert.	Prüfen und beseitigen Sie die Blockierung.
F3	F3	Motor 1 stoppt und reversiert beim Öffnen oder Schließen.	Motor 1 ist blockiert oder der Drehzahlsensor ist beschädigt.	Prüfen Sie, ob der Motor 1 blockiert oder der Drehzahlsensor beschädigt ist. Beseitigen Sie das Hindemis oder ersetzen Sie den Motor 1.
F4	F4	Motor 2 stoppt und reversiert beim Öffnen oder Schließen.	Motor 2 ist blockiert oder der Drehzahlsensor ist beschädigt.	Prüfen Sie, ob der Motor 2 blockiert oder der Drehzahlsensor beschädigt ist. Beseitigen Sie das Hindemis oder ersetzen Sie den Motor 2.
F5	F5	Drücken Sie den Handsender, aber der Motor bewegt sich nicht.	Funkmodul defect.	Schalten Sie den Strom für 20 Sekunden aus und setzen Sie ein zurück, um zu prüfen, ob die Steuerung wieder Funktioniert. Wenn nicht, Steuerung wechseln.
F6	F6	Reversierung des Tors beim Schließen.	Niedriger Batteriestand.	Batteriefau laden.
F7	F7	Handsender gedrückt, aber keine Torbewegung	Steuierung beschädigt.	Schalten Sie den Strom für 20 Sekunden aus und setzen Sie ein zurück, um zu prüfen, ob die Steuerung wieder Funktioniert. Wenn nicht, Steuerung wechseln.
F9	F9	Handsender oder Taster gedrückt, aber der Motor reagiert nicht.	Das AP-Menu ist auf die Werkseinstellungen zusückgesetzt.	Grundeinstellungen neu setzen.
LE	LE	Der Motor bleibt plötzlich stehen.	Lemphase nicht abgeschlossen	Lemphase abschieden.

10.TECHNISCHESPEZifikATIONEN

		CHAA250EVC			CHAA250EVC
Eingangsspannung VAC 220-240			Exte me Stromversorgung für Zubehör		24VDC - max. 500mA
Eingangsfrequency Hz 50/60			Anschluss für Blinkleuchte		24VDC - max. 500mA
Motorspannung VDC 24V			E-Lock /Magnetischer Lock-Anschluss		24VDC - max. 500mA
Standby-Verbrauch (ohne Zubehör) W 3.2			Extemes Relais		24VDC - max. 500mA
Motor Nennleistung W		100W (CHAA250-24P)50W (CHAA250-24S)	Sicherheitsleiste		8,2 kOhm
			Max. Anzahl der IRs		3
Nennlast Nm 72.4			Max. Anzahl der externen Eingänge		3
Maximales Drehmoment Nm 200			Batterie-Backup-Einheit		2 x 12V, 2.2Ah Modell 490EV
Zyklen pro Stunde 5			Schutzklasse Motor IP	44
Max. Zyklen pro Tag		20	Lärpegel	dB	< 70 db(A)
Max. Flügelbreite / Gewicht	m / kg	1.5m / 200kg2.0m / 150kg2.5m / 100kg	Betriebstemperatur	°C	-20°C bis +55°C
			Gewicht (Kit)	Kg	20
Max. Öffnungswinkel		120°	Handsenderfrequenz	TX4REV-F	868MHz (868.30MHz, 868.95MHz, 869.85MHz)
Zeit bis zum Öffnen auf 90°	s	13-15
Endlimit-System		Drehgeber mit harten Anschlagen	Sendeleistung		<10 mW
			Batterie		CR2032 3V
Antriebsfunkfrequenz		RX 433MHz

11.WARTUNG

Batterien in der Fernbedienung austauschen

Batterie der Fernbedienung:

Die Batterien in der Fembiedierung haben eine extre lange Lebensdauer. Wenn die Reichweite abnimmt, mssen die Batterien ausgetauscht werden. Batterien fallen nicht unter die Garantie.

Bitte beachten Sie die folgenden Hinweise zur Batterie:

Batterien sollen nicht als Hausmull behandelt werden. Alle Benutzer sind gesetzlich verpflichtet, Batterien an den darauf vorgesehenen Sammelstellen ordnungsgemäß zu entsorgen. Laden Sie niemals Batterien auf, die nicht zum Aufladen bestimmt sind.

Explosionsgefahr!

Halten Sie Batterien von Kindern farn, schlieben Sie sie nicht kurz und nehemen Sie sie nicht auseinander. Suchen Sie sofort einen Arzt auf, wenn eine Batterie verschluckt wurde. Reinigen Sie ggf. die Kontakte der Batterie und der Geräte vor dem Laden. Entfemen Sie leere Batterien sofort aus dem Gerä!

Erhöthe Gefahr des Auslaufens!

Setzen Sie Batterien niemals übermäßiger Hitze wie Sonnenschein, Feuer oder Ähnlichem aus!

EsbestehtieeraehotheGefahrdesAuslaufens!

Vermeiden Sie den Kontakt mit Haut, Augen und Mund. Spullen Sie die von der Batteriesäure betroffenen Stellen mit reichlich kaltem Wasser ab und suchen Sie sofort einen Arzt auf. Verwenden Sie nur Batterien desselben Typs. Nehmen Sie die Batterien hereaus, wenn das Gerät längerere Zeit nicht benutzt wird.

Austausch der Batterie:

Um die Batterie zu wechseln, drehen Sie die Fembedienung um und offen Sie das Gehäuse mit einem Schraubenzieher. Heben Sie die Abdeckung und die Steuerung darunter an. Schieber Sie die Batterie zur Seite und nehmen Sie ihn hers. Achten Sie auf die Polaritat der Batterie! In umgehrter Richtung wieder zusammenbauen.

ACHTUNG!

Es besteht Explosionsgesfahr, wenn die Batterie unsachgemäß ausgelaucht wird. Ersatz nur durch identischen oder gleichwertigen Typ (CR2032) 3V.

VORSICHT

Es besteht Explosionsgesfahr, wenn eine Batterie des falschen Typs eingesetzt wird.

Batterien nicht verschlucken; Veratzungsgefahr.

Dieses Produkt enthalt eine Munzbatterie. Wenn sie verschluckt werden, konnen Knopfbatterien zu Verletzungen oder zum Tod führen.

WARNING

• Bewahren Sie Batterien außer Sichteite und außerhalb der Reichweite von Kindern auf; Knopf- und Münzbatterien können für Kinder gefährlich sein.
• Entsorgen Sie verbrauchte Knopfbatterien sofort. Verwenden Sie keine defekten / verschlucken Batterien.
  Prufen Sie regelmäßig, ob das Batteriefach sicher ist und verwenden Sie es nicht mehr, wenn es defekt ist.
• Wenn Sie glauben, dass eine Batterie verschlucht wurde oder sich anderweitig im Körper befindet,uchen Sie unverzüglich arztliche Hilde auf.

Der Antriebsmechanismus

Der Antriebsmechanismus ist wartungsfrei. Prufen Sie in regelmäßigen Abständen (monatlich), ob die Torbeschlagen und der Antrieb sichere befestigt sind. Lassen Sie den Antrieb los und prufen Sie, ob das Tor ordnungsgemäß Funktioniert. Wenn das Tor nicht leichtgangig ist, Funktioniert es nicht richtig mit dem Antrieb. Der Antrieb kann die Probleme, die durch ein nicht korrekt fungtionierendes Tor entstehen, nicht beseitigen.

Endschaltereinstellung und Kraftregelung

These Einstellungen mssen bei der Montage des Offners uberpruf und korrekt vorgenommen werden! Aufgrund von Witterungseinflussen konnen wahrend des Betriebs des Offners klinere Veränderungen auftreten, die durch eine neue Einstellung behoben werden mssen. Dies kann insbesondere im ersten Betriebsjahr der Fall sein. Befolgen Sie die Anweisungen zum Einstellen der Wegbegrenzungen und der Kraft (siehe Abschnitt Grenzwertlemen der Begrenzungen, Seite 11 und 12) sorgfaltig und uberprüfen Sie die automatische Sicherheitsumkehr nach jeder Rückstellung erneut!

Demontage

WICHTIGER Hinweis! Beachten Sie die Sicherheitseinweise. Siehe "Sicherheitseinweise" (Seite 2 und 3). Die im Abschnitt „Montage" beschriebene Reihenfolge, jedoch in umgekehrter Reihenfolge. Ignorieren Sie die Einrichtungsanweisungen.

12.ENTSORGUNG

Unsere Elektro- und Elektronikgerate durren nicht mit dem Hausmull entsorgt werden und messen nach Gebrauch ordnungsgemäß gemäß der WEEE-Richtlinie der EU entsorgt werden: 2012/19/EU über Elektro- und Elektronikalgtere, um Sicherzustellen, dass die Materialien recyelt werden. Die getrennte Sammlung von Elektrallgeraten bedeutete eine umweltgerechte Entsorgung und ist fur den Verbraucher vollig kostenlos. WEEE-Reg.-Nr. in Deutschland: DE66256568. Verpackungsabfälle, die beim Endverbracher verbleiben,

mss gema der Rictin getrennt vom gesamten Abfall gesammelt werden. Die Verpackungen dnen nicht uber den Hausmull den Biomull oder in der Natur entsorgt werden. Das Verpackungsmaterial muss nach einem Material getrennt und in den dofur vorgesehenen Recycling-Behaltern sowie in bestimmen komunalen Recycling-Tonnen entsorgt werden.

Unsere Batterien werden in Übereinstimmung mit den gesetzlichen Bestimmungen vermarktet. Die „durchgestrichene Mülltonne" bedeutet, dass Batterien nicht mit dem Hausmüll entsorgt werden)durfen.Im Produkt enthaltene Batterien (technische Daten).Um Umwelt- und Gesundheitsschaden zu vermeiden,müssen Allbatterien zur geregelten Entsorgung an

den communal Wertstoffhofen oder über die Durchkontaktierung im Handel zurückgegeben werden, wie es das Gesetz vorschreibt. Batterien durln nur in vollstandig entladem Zustand und bei Lithiumbatterien mit uberklebten Polen zur Entsorgung gebracht werden. Die Batterien konnen zur Entsorgung einfach aus unseren Geraten entnommen werden. Registrierungsummer in Deutschland: 21002670.

13.GARANTIE

Ihre gesetzlichen Rechte werden durch diese Herstellergarantie nicht berührt. Die Laufzeiten der Garantie entnehmen Sieitte www.chamberlain.eu.

14.KONFORMITÄTSERKLÄRUNG

Das Handbuch besteht aus dieser Betriebsanleitung und der Konformitätserkläung.

Der Funkgeratetype (TX4REV-F) entspricht der Richtlinie 2014/53/EU und fur Großbritannien der Funkgeräteverordnung SI 2017 Nr. 1209.

Der vollständige Text der EU-Konformitäserklarung ist unter folgender Internetadresse abrufbar: https://doc.chamberlain.de

O tejo priurücke - povodná priurücka

Tento navod je originalnym navodom na obsluhu podla smemice o strojovych zariadieniach 2006/42 ES. Nadvod na obsluhu si treba pozorne precitat', aby ste pochopili dolezite informacia o vrobku. Venujte pozornost bezpecnostnym a vystraznym upozernieniam. Prirucku uschovaje na bezpecnom mieste, aby ste ju mohli v buducnosti pouzit' a aby bola k disposicii vsetkym osobam na ucely kontroly, servisu, udrzby a aprv. Po instalaci odovdzajte kompletnu dokumentaciu zodpovednej osobe/vlastnikovi

Saar-Lor-Lux-Str. 19

66115 Saarbrücken

Germany

WEEE-Reg.Nr. DE66256568

www.chamberlain.eu
