GEBRUIKSAANWIJZING NT 1500 A AEG

• NT 1200, NT 1500 A U stelt hoge eisen aan gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én daanaar handelt. Want wij hopen dat u ook in de toekomst blijft kiezen voor AEG elektrisch gereedschap van Atlas Copco. NT 1200 NT 1500 A Vermogen (motor) Pnom p. 1000
• W Pmax p. 1200
• W Luchtstroom p. 60
• l/s p. 60
• l/s Onderdruk p. 145
• mbar p. 180
• mbar Capaciteit: Tank p. 20
• l Vaste bestanddelen p. 16
• l Vloeistoffen p. 12
• l Filteroppervlak p. 2500
• cm2 cm2 Gereedschap stekkerdoos p. 2500
• W Diameter afzuigslang p. 50
• mm p. 50
• mm Gewicht p. 5
• ,6 kg ,8 kg Technische gegevens Richtlijnen voor uw veiligheid Geluidsmeet– waarden Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar aangesloten worden. Niet in het huis boren, daar anders de isolatie onderbroken wordt. (Stickers gebruiken). Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Machine alleen uitgeschakeld aan de stekkerdoos aansluiten. Snoer buiten het bereik van het apparaat houden. Snoer altijd achter de machine houden. Algemeen geldend mogen geen brandbare of explosieve oplosmiddelen, vloeistoffen, zoals benzine, olie, alcohol, verdunner zowel goederen (metaalsplinters, as) die warmer zijn dan 60oC opgezogen worden. Er bestaat anders explosie- en brandgevaar. Geen stoffen opzuigen die gevaarlijk zijn voor de gezondheid. Niet geschikt voor het afzuigen van sterk schuimende vloeistoffen Erop letten, dat het snoer niet beschadigd wordt. Als het snoer beschadigd is mag de machine niet meer gebruikt worden. Aansluitingen aan het net of apparaat moeten minstens tegen spatwater beschermd zijn. Machine mag aan een net aangesloten worden, dat met een 16A smeltveiligheid is beveiligd. Het kenmerkende A-gewaardeerde geluidsdrukniveau van de machine bedraagt NT 1200 A: 80 dB (A) NT 1500 A: 79 dB (A) Bij werken kan het geluidsniveau 85 db (A) overschrijden Draag oorbeschermers! Toepassing Het apparaat is geschikt voor de volgende werkzaamheden: afzuigen van niet–toxische stoffen en niet–brandbare vloeistoffen, afzuigen van sop– en afvalwater, ontstoppen van afvoerleidingen, eindreiniging van bouw– en werkplaatsen etc. Stofafzuiging van het aangesloten elektrische gereedschap (via de ingebouwde stekkerdoos bij de NT 1500 A). Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Netaansluiting Alleen aan eenfase-wisselstroom en alleen aan de op het type-plaatje aangegeven netspanning. Alleen aan geaarde contactdozen aansluiten (aarding volgens DIN VDE 0730 zowel CEE). De ontstoring voldoet aan de EEG richtlijn 82/499/EEG. NEDERLANDS p. 6

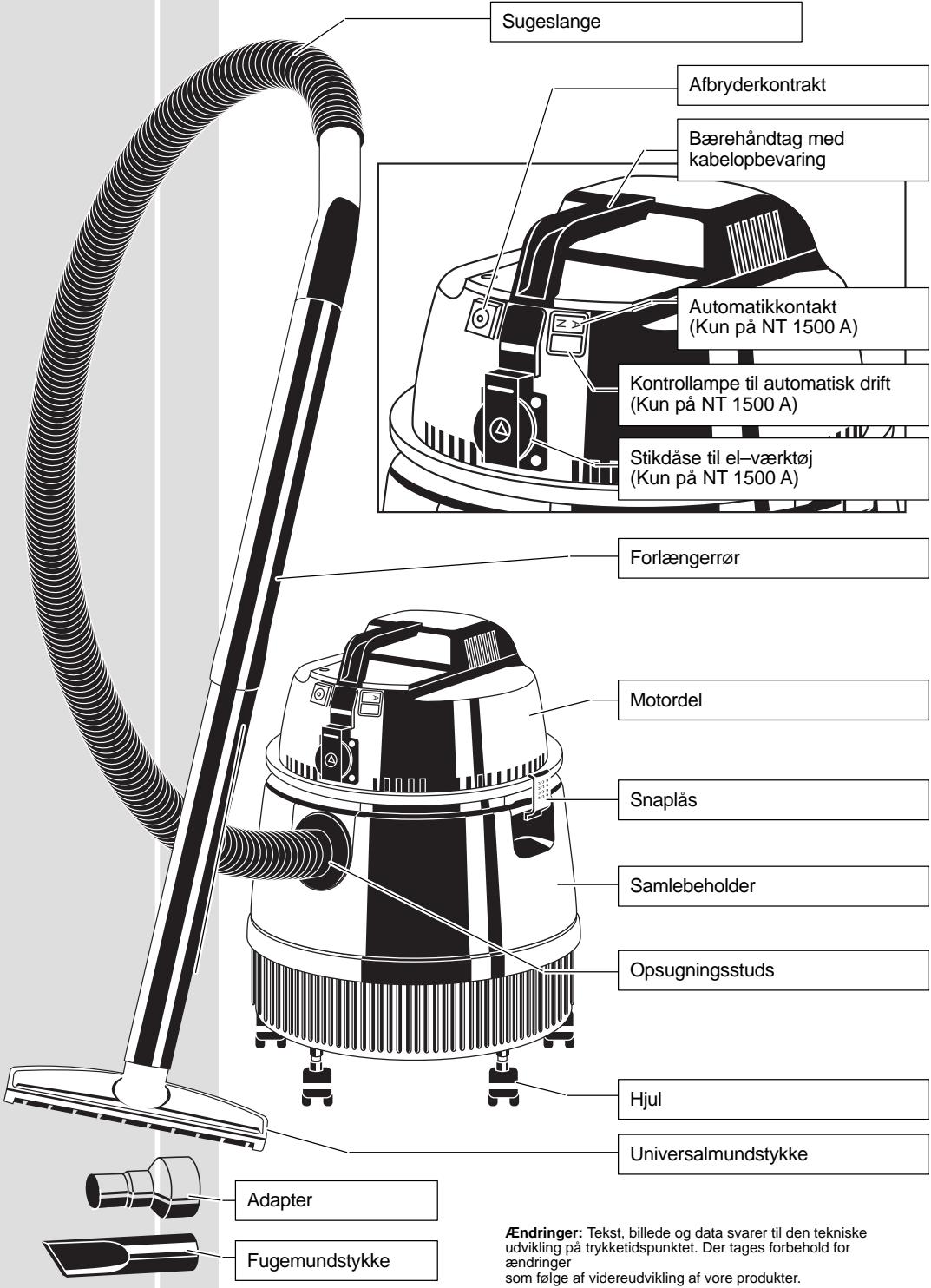

NT 1200, NT 1500 A Beschrijving Slang Aan-/uitschakelaar Greep met snoerhouder

Inschakelautomaat (alleen bij de NT 1500 A) Controlelamp (alleen bij de NT 1500 A) Stekkerdoos voor gereedschap (alleen bij de NT 1500 A) Zuigbuizen

Motorgedeelte Greepsluiting Tank Aansluitstuk Zwenkwielen Zuigmond Reduceerstuk Kierenzuigmond NEDERLANDS

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. NT 1200, NT 1500 A Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Montage van de machine

1. Greepsluiting openen en motorgedeelte

optillen De tank kan alleen voor de montage van de zwenkwielen op de kop worden gezet.

2. De zwenkwielen en de daarbij behorende

bouten krachtig met de hand in de daarvoor bestemde openingen van de tandkbodem drukken. NT 1200: 4 zwenkwielen NT 1500 A: 5 zwenkwielen

3. Motorgedeelte zo plaatsen dat de

aan–/uitschakelaar boven het aansluitstuk staat.

Motorgedeelte monteren

4. Greepsluiting laten klikken.

Zuigslang aansluiten

5. Zuigslang zo in het aansluitstuk steken,

dat de markeringen overeenkomen en hoorbaar klikken. Voor het verwijderen van de slang het zuigslangaansluitstuk iets naar rechts of links draaien en verwijderen. Op het apparaat kunnen verschillende hulpstukken resp. elektrisch gereedschap worden aangesloten. Montage van de hulpstukken De universele zuigmond, de twee zuigbuizen en de afzuigslang in elkaar zetten. Zuigmond De kierenzuigmond direkt op de slang of op een zuigbuis steken. Kierenzuigmond Gereedschap met reduceerstuk aan de slang aansluiten. Gereedschap NEDERLANDS

Het netsnoer van het elektrisch gereedschap aansluiten op de machinestekkerdoos van de stofzuiger. In de automatische stand gaat de stofzuiger automatisch aan zodra het elektrisch gereedschap wordt ingeschakeld(alleen bij de NT 1500 A). NT 1200, NT 1500 A Voor het opbergen van het netsnoer, deze kabel tussen de draaggreep en het motorgedeelte schuiven (zie afbeelding). Papieren stofzak Voor het zuigen van fijn stof, zoals schuurstof, roet, as enz. extra de papieren stofzak gebruiken.

Snoerhouder Inleggen van de papieren stofzak

1. De greepvergrendeling openen en het

motorgedeelte er af halen.

2. Papieren stofzak aan de kartonnen zijde

vastpakken en vast op het aansluitstuk drukken.

4. Het motorgedeelte er weer zo opzetten,

dat de aan–/uitschakelaar boven het aansluitstuk staat en de greepvergrendeling weer laten vastklikken. In-/uitschakelen Inschakelen: tuimelschakelaar op 1 zetten. Uitschakelen: tuimelschakelaar op 0 zetten.

Einschakelautomatiek aan: Schakelaar op ”A” drukken en aan–uitschakelaar op ”1” zetten. Het controlelampje brandt. Bij aansluiting van een machine aan de contactdoor wordt bij het inschakelen van de machine automatisch de stofzuiger ingeschakeld. Inschakelautomat iek afb. (alleen bij de NT 1500 A) Inschakelautomatiekl uit: Schakelaar op ”N” drukken. Controlelampje gaat uit. Aan–uitschakelaar op ”0” zetten. Zuigen van droge stoffen Bij het zuigen van droge stoffen erop letten, dat alle delen – in het bijzonder het filterpatroon – volledig droog zijn. Voor het zuigen van fijnstof zoals slijpstof, roet, as etc. een papieren filterzak met zakhouder gebruiken. Opzuigen van vloeistoffen Voor het opzuigen van vloeistoffen de tank en het filterpatroon van stof reinigen. Daarmee worden onnodige vervuilingen vermeden. De eventueel gemonteerde papieren stofzak verwijderen. Is de tank vol dan sluit het zwemventiel het aanzuigkanaal af en verhindert zo het overlopen van de tank. Bij volle tank machine uitschakelen en tank legen. Valt de stofzuiger bij het zuigen om dan sluit het zwemventiel. Om het zwemventiel weer te openen, machine rechtopzetten, uitschakelen tot de motor tot stilstand is gekomen. Daarna de stofzuiger weer inschakelen. Het zwemventiel steeds schoon en gangbaar houden. NEDERLANDS

NT 1200, NT 1500 A Na het natzuigen de machine open laten staan en laten drogen. Hulpstukken uit elkaar nemen en eveneens laten drogen. Dat geldt in het bijzonder wanneer de machine weer voor droogzuigen wordt gebruikt. Door de hoge zuig–/luchtverhouding van de machine en de gunstige stromingsvorm van de tank (tangentiaal–cycloon–principe: geen verstoppingen, filter beschermd tegen beschadigingen), kan na het uitschakelen een beetje water uit de slang of tank lopen. Dit kan bij het volgende zuigwerk dan weer worden opgezogen. Legen van de stofzuiger. Verwisselen van het filterpatroon

Machine uitschakelen. Stekker uit stopcontact nemen. Greepsluiting openen en motorgedeelte optillen Tank legen en eventueel reinigen. Motorgedeelte er op zetten en de greepvergrendeling laten vastklikken.

1. De greepvergrendeling openen en het

motorgedeelte er af halen.

2. Spanjolet zijdelings wegklappen.

3. Filterpatroon bij de handgreep pakken en

recht van de filtergeleider afhalen.

4. Het filterpatroon kan met een handveger

gereinigd worden. Een sterk verontreinigd of beschadigd filterpatroon moet vervangen worden.

5. Gereinigd of nieuw filterpatroon plaatsen

en tot de aanslag erop schuiven.

6. Filterpatroon door het terugklappen van de

spanjolet bevestigen.

7. Motorgedeelte er op zetten en de

greepvergrendeling laten vastklikken. Storingen Zuigkracht neemt af Mogelijke oorzaken: – de tank is vol – het filterpatroon is ‘verzadigd’ met fijnstof – de afzuigslang, zuigbuis of zuigmond zijn verstopt door zuiggoed Bij het zuigen wordt stof uit de uitblaasopening geslingerd. Mogelijke oorzaken: - filterpatroon niet goed aangebracht - filterpatroon beschadigd Hebben de functioneringsstoringen op géén van bovenvermelde oorzaken betrekking, dan adviseren wij u contact op te nemen met een AEG servicedienst. Onderhoud Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. NEDERLANDS
