KÄYTTÖOHJE NT 1500 A AEG

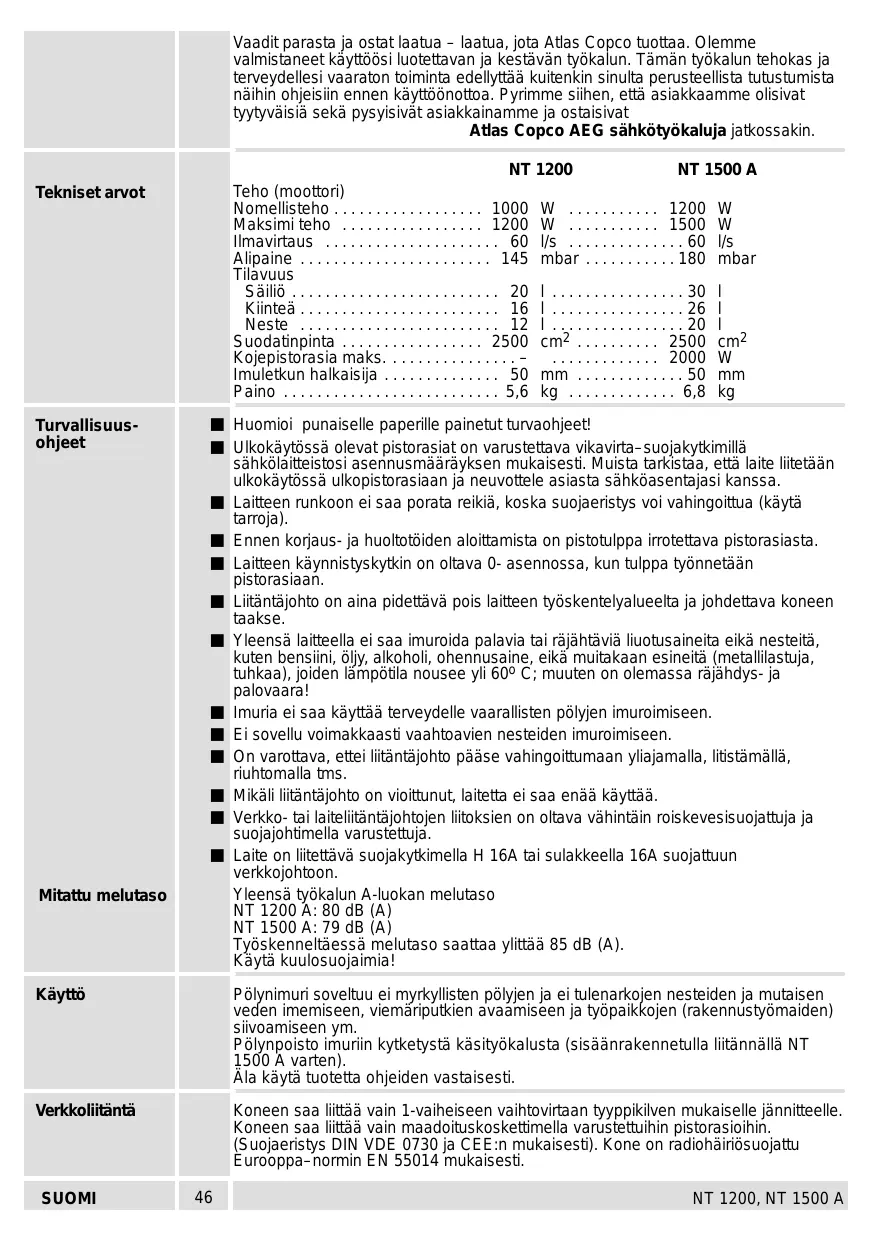

• NT 1200, NT 1500 A Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi luotettavan ja kestävän työkalun. Tämän työkalun tehokas ja terveydellesi vaaraton toiminta edellyttää kuitenkin sinulta perusteellista tutustumista näihin ohjeisiin ennen käyttöönottoa. Pyrimme siihen, että asiakkaamme olisivat tyytyväisiä sekä pysyisivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkötyökaluja jatkossakin. NT 1200 NT 1500 A Teho (moottori) Nomellisteho p. 1000
• W Maksimi teho p. 1200
• W Ilmavirtaus p. 60
• l/s p. 60
• l/s Alipaine p. 145
• mbar p. 180
• mbar Tilavuus Säiliö p. 20
• l Kiinteä p. 16
• l Neste p. 12
• l Suodatinpinta p. 2500
• cm2 cm2 Kojepistorasia maks p. 2500
• W Imuletkun halkaisija p. 50
• mm p. 50
• mm Paino p. 5
• ,6 kg ,8 kg Tekniset arvot Turvallisuusohjeet Mitattu melutaso Huomioi punaiselle paperille painetut turvaohjeet! Ulkokäytössä olevat pistorasiat on varustettava vikavirta–suojakytkimillä sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. Laitteen runkoon ei saa porata reikiä, koska suojaeristys voi vahingoittua (käytä tarroja). Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Laitteen käynnistyskytkin on oltava 0- asennossa, kun tulppa työnnetään pistorasiaan. Liitäntäjohto on aina pidettävä pois laitteen työskentelyalueelta ja johdettava koneen taakse. Yleensä laitteella ei saa imuroida palavia tai räjähtäviä liuotusaineita eikä nesteitä, kuten bensiini, öljy, alkoholi, ohennusaine, eikä muitakaan esineitä (metallilastuja, tuhkaa), joiden lämpötila nousee yli 60o C; muuten on olemassa räjähdys- ja palovaara! Imuria ei saa käyttää terveydelle vaarallisten pölyjen imuroimiseen. Ei sovellu voimakkaasti vaahtoavien nesteiden imuroimiseen. On varottava, ettei liitäntäjohto pääse vahingoittumaan yliajamalla, litistämällä, riuhtomalla tms. Mikäli liitäntäjohto on vioittunut, laitetta ei saa enää käyttää. Verkko- tai laiteliitäntäjohtojen liitoksien on oltava vähintäin roiskevesisuojattuja ja suojajohtimella varustettuja. Laite on liitettävä suojakytkimella H 16A tai sulakkeella 16A suojattuun verkkojohtoon. Yleensä työkalun A-luokan melutaso NT 1200 A: 80 dB (A) NT 1500 A: 79 dB (A) Työskenneltäessä melutaso saattaa ylittää 85 dB (A). Käytä kuulosuojaimia! Käyttö Pölynimuri soveltuu ei myrkyllisten pölyjen ja ei tulenarkojen nesteiden ja mutaisen veden imemiseen, viemäriputkien avaamiseen ja työpaikkojen (rakennustyömaiden) siivoamiseen ym. Pölynpoisto imuriin kytketystä käsityökalusta (sisäänrakennetulla liitännällä NT 1500 A varten). Äla käytä tuotetta ohjeiden vastaisesti. Verkkoliitäntä Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Koneen saa liittää vain maadoituskoskettimella varustettuihin pistorasioihin. (Suojaeristys DIN VDE 0730 ja CEE:n mukaisesti). Kone on radiohäiriösuojattu Eurooppa–normin EN 55014 mukaisesti. SUOMI p. 6

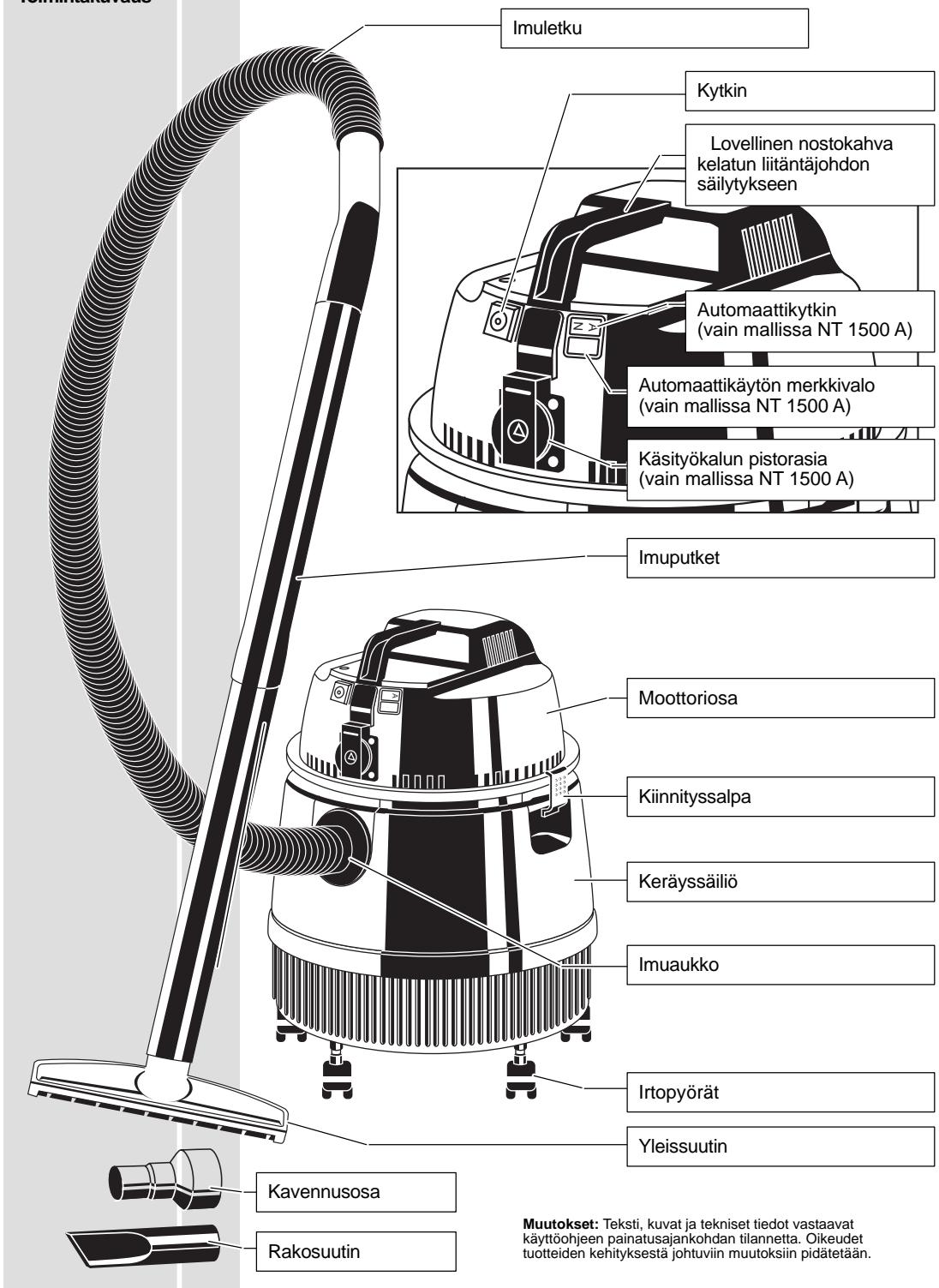

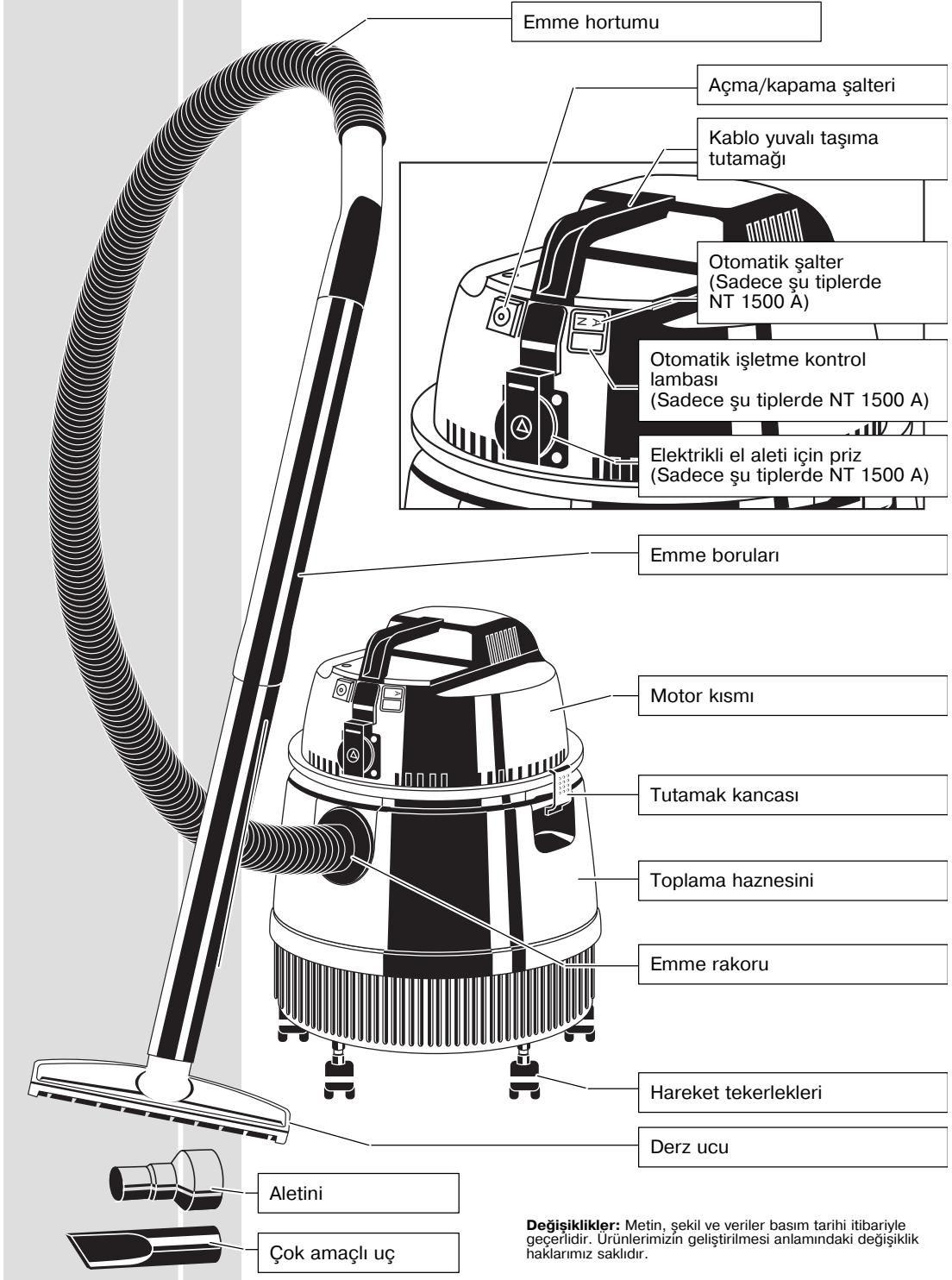

NT 1200, NT 1500 A Toimintakuvaus Imuletku Kytkin Lovellinen nostokahva kelatun liitäntäjohdon säilytykseen

Automaattikytkin (vain mallissa NT 1500 A) Automaattikäytön merkkivalo (vain mallissa NT 1500 A) Käsityökalun pistorasia (vain mallissa NT 1500 A) Imuputket

Moottoriosa Kiinnityssalpa Keräyssäiliö Imuaukko Irtopyörät Yleissuutin Kavennusosa Rakosuutin SUOMI

Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään. NT 1200, NT 1500 A Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Laitteen kokoonpano

1. Avaa kiinnityssalpa ja nosta moottoriosa

pois. (Säiliön voi tämän jälkeen asettaa ylösalaisin irtopyörien asennusta varten)

2. Asenna pyörät pultteineen käsin säiliöosan

pohjassa oleviin, valmiisiin reikiin ja työnnä ne lujasti sisään, niin pitkälle, kuin ne menevät. NT 1200: 4 pyörää NT 1500 A: 5 pyörää

3. Asenna moottoriosa siten, että

käynnistyskytkin tulee imuaukon yläpuolelle.

Moottoriosan kiinnitys

4. Napsauta kiinnityssalpa kiinni.

5. Paina imuletku liitäntäkauluksen sisään

siten, että merkinnät osuvat samalle kohdalle ja letku hakautuu kuuluvasti. Irrota imuletku kääntämällä letkun liitäntäkappaletta hiukan sivuun ja vetämällä. Pölynimuri voidaan liittää erilaisiin laitteisiin, kuten esim. käsityökaluun kohdeimua varten. Lisälaitteiden kiinnitys Liitä yhteen yleissuulake, kaksi imuputkea ja imuletku. Monitoimisuutin Kiinnitä rakosuutin suoraan imuletkuuun tai imuputkeen. Rakosuutin Liitä sähkötyökalut kavennuskappaleen avulla imuletkuun. Sähkötyökalut SUOMI

Liitä työkalun sähkökaapeli pölynimurin koskettimeen. Automaattitoiminnassa pölynimuri käynnistyy samanaikaisesti työkalun kanssa.(vain mallissa NT 1500 A). NT 1200, NT 1500 A Varastointia varten, aseta rullalle kerätty sähkökaapeli kantokahvan alle, kuvan osoittamalla tavalla. Paperinen pölypussi Käytä hienopölyn, kuten hiontapölyn, noen, tuhkaan tms., imurointiin lisäksi paperista pölypussia.

Liitäntäjohdon säilytys Paperisen pölypussin asetus

1. Avaa lukitussalvat ja poista

2. Tartu paperisen pölypussin pahvireunoista

kiinni ja paina liitäntäkaulukseen kiinni.

4. Asenna moottoriosa siten, että

käynnistyskytkin tulee imuaukon yläpuolelle ja napsauta salvat kiinni. Käynnistyskytkin Käynnistys: Käännä käynnistyskytkin asentoon ”I”. Pysäytys: Käännä käynnistyskytkin asentoon ”0”.

Käynnistys– automatiikka (vain mallissa NT 1500 A)

Käynnistysautomatiikka kytketty: Paina kytkintä kohdasta ”A” ja aseta käynnistyskytkin asentoon ”I” – merkkivalo syttyy. Kun jokin sähkötyökalu liitetään kojepistorasiaan, toimii ko. työkalun käynnistyksestä myöskin pölynimuri automaattisesti. Käynnistysautomatiikka katkaistu: Paina kytkintä kohdasta ”N” – merkkivalo sammuu. Käännä käynnistyskytkin asentoon ”O”. Kuivatavaran imurointi Kuivatavaraa imuroitaessa on muistettava tarkistaa, että kaikki osat, etenkin suodatuspatruuna, ovat täysin kuivia. Paperisen suodatinpussin kävyttöä suositellaan hienojakoisen pölyn kuten hiomapölyn, noen, tuhkan tai vastaavan imurointiin. Nesteiden imurointi Puhdista keräyssäiliö ja suodatuspatruuna kuivatavarasta ennen nesteiden imurointia. Näin estetään säiliön tarpeeton likaantuminen. Poista imuriin mahdollisesti asetettu paperinen pölypussi. Mikäli keräyssäiliö on täynnä, uimuriventtiili sulkee imukanavan ja estää siten säiliötä menemästä yli. Keräyssäiliön ollessa täysi pysäytä laite ja tyhjennä säiliö. Käynnissä olevan koneen kaatuessa, uimuriventtiili sulkeutuu ja imu lakkaa. Nosta kone pystyyn ja sulje virtakytkin. Kuultuasi venttiilin avautumisesta lähtevän äänen,käynnistä kone uudelleen. Huolehdi jatkuvasti uimuriventtiilin puhtaudesta ja liikkuvuudesta. Jätä nesteiden imuroinnin jälkeen laite avoimena kuivumaan. Purkaa lisälaitteet ja anna niidenkin kuivahtaa. Näin on meneteltävä etenkin silloin, kun laitetta on tarkoitus käyttää seuraavaksi kuivaimurointiin. SUOMI

NT 1200, NT 1500 A Imurin suuresta tehosta ja keräysastian optimaalisesta muotoilusta johtuen (syklooni-periaate, suodatin suojattu vaurioitumiselta), pieni määrä nestettä saattaa koneen pysähdyttyä valua takaisin letkusta ja säiliöstä. Tämä nestemäärä voidaan imeä takaisin käynnistämällä kone uudestaan. Pölynimurin tyhjennys Suodatuspatruun an vaihto

Pysäyty laite. Irrota pistotulppa pistorasiasta. Avaa kiinnityssalpa ja nosta moottoriosa pois. Tyhjennä keräyssäiliö ja puhdista tarpeen mukaan. Aseta moottoripaketti paikalleen ja kiinnitä lukitussalvat.

1. Avaa lukitussalvat ja poista

2. Taivuta solki sivuun.

3. Tartu suodatuspatruunan kädensijasta ja

vedä suorassa asenossa paikaltaan.

4. Suodatuspatruunan voit puhdistaa harjalla

jonkin astian päällä. Suodatuspatruuna on uusittava, mikäli se on pahasti likaantunut tai vioittunut.

5. Aseta puhdistettu tai uusi

suodatuspatruuna laitteeseen ja työnnä rajoittimeen saakka.

6. Kiinnitä suodatin taivuttamalla solki

7. Aseta moottoripaketti paikalleen ja

kiinnitä lukitussalvat. Imuteho laskee. Mahdolliset syyt: – Keräyssäiliö on täynnä. – Hienojakoinen pöly tukkii suodatuspatruunan. – Jokin esine tukkii imuletkun, imuputken tai suulakkeen. Toimintahäiriöt Imuroitaessa sinkoutuu pölyä ilmanpoistoaukosta. Mahdolliset syyt: - suodatuspatruuna ei kunnolla asennettu - suodatuspatruuna vahingoittunut Mikäli toimintahäiriö ei johdu jostakin yllämainituista syistä, ota yhteys lähimpään AEG:n huoltopisteeseen. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Huolto Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala. SUOMI
