BRUKSANVISNING NT 1500 A AEG

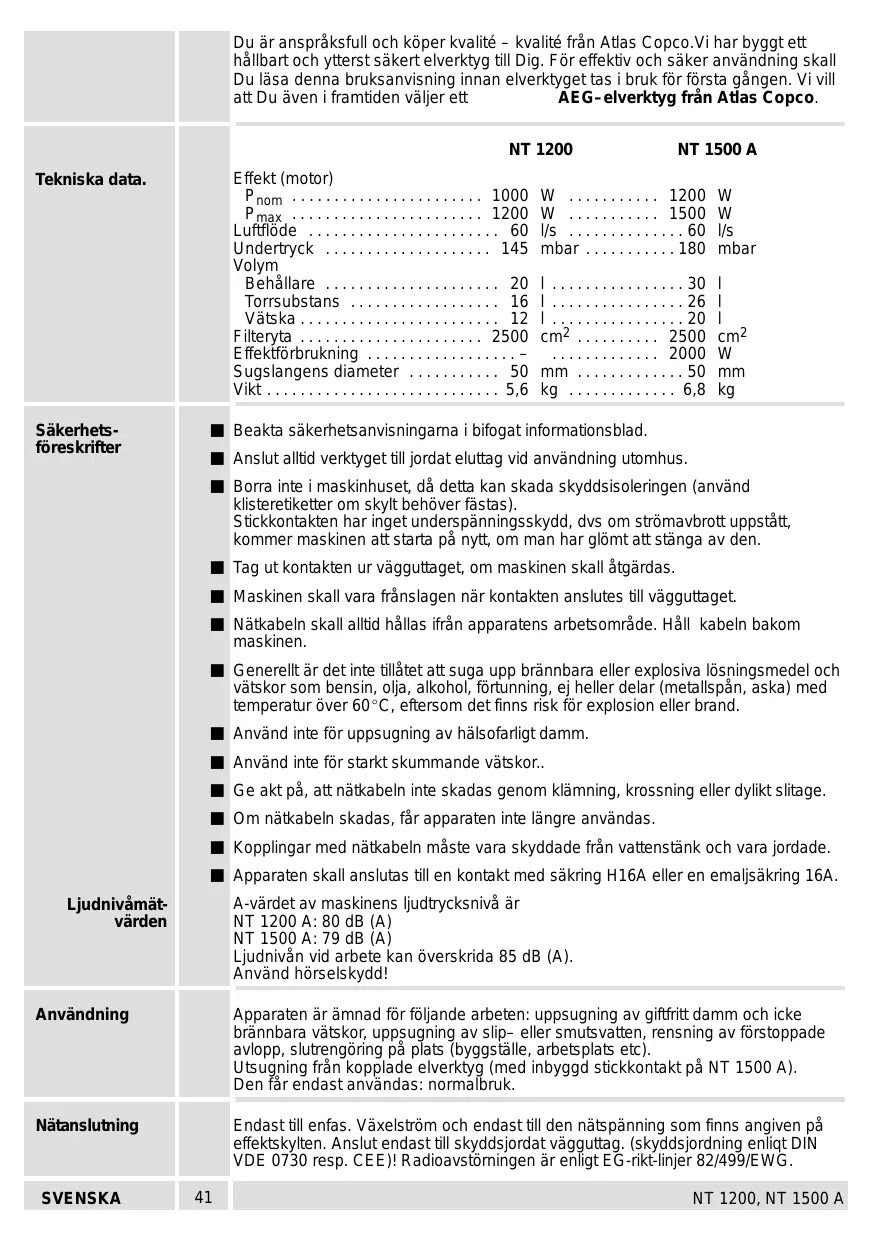

NT 1200, NT 1500 A Du är anspråksfull och köper kvalité – kvalité från Atlas Copco.Vi har byggt ett hållbart och ytterst säkert elverktyg till Dig. För effektiv och säker användning skall Du läsa denna bruksanvisning innan elverktyget tas i bruk för första gången. Vi vill att Du även i framtiden väljer ett AEG–elverktyg från Atlas Copco. NT 1200 Effekt (motor) Pnom . . . . . . . . . . . . . . . . . . . . . . . 1000 Pmax . . . . . . . . . . . . . . . . . . . . . . . 1200 Luftflöde . . . . . . . . . . . . . . . . . . . . . . . 60 Undertryck . . . . . . . . . . . . . . . . . . . . 145 Volym Behållare . . . . . . . . . . . . . . . . . . . . . 20 Torrsubstans . . . . . . . . . . . . . . . . . . 16 Vätska . . . . . . . . . . . . . . . . . . . . . . . . 12 Filteryta . . . . . . . . . . . . . . . . . . . . . . 2500 Effektförbrukning . . . . . . . . . . . . . . . . . . – Sugslangens diameter . . . . . . . . . . . 50 Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,6 Tekniska data. Säkerhetsföreskrifter NT 1500 A W . . . . . . . . . . . 1200 W . . . . . . . . . . . 1500 l/s . . . . . . . . . . . . . . 60 mbar . . . . . . . . . . . 180

Beakta säkerhetsanvisningarna i bifogat informationsblad. Anslut alltid verktyget till jordat eluttag vid användning utomhus. Borra inte i maskinhuset, då detta kan skada skyddsisoleringen (använd klisteretiketter om skylt behöver fästas). Stickkontakten har inget underspänningsskydd, dvs om strömavbrott uppstått, kommer maskinen att starta på nytt, om man har glömt att stänga av den. Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas. Maskinen skall vara frånslagen när kontakten anslutes till vägguttaget. Nätkabeln skall alltid hållas ifrån apparatens arbetsområde. Håll kabeln bakom maskinen. Generellt är det inte tillåtet att suga upp brännbara eller explosiva lösningsmedel och vätskor som bensin, olja, alkohol, förtunning, ej heller delar (metallspån, aska) med temperatur över 60C, eftersom det finns risk för explosion eller brand. Använd inte för uppsugning av hälsofarligt damm. Använd inte för starkt skummande vätskor.. Ge akt på, att nätkabeln inte skadas genom klämning, krossning eller dylikt slitage. Om nätkabeln skadas, får apparaten inte längre användas. Kopplingar med nätkabeln måste vara skyddade från vattenstänk och vara jordade. Apparaten skall anslutas till en kontakt med säkring H16A eller en emaljsäkring 16A. A-värdet av maskinens ljudtrycksnivå är NT 1200 A: 80 dB (A) NT 1500 A: 79 dB (A) Ljudnivån vid arbete kan överskrida 85 dB (A). Använd hörselskydd! Ljudnivåmätvärden Användning Apparaten är ämnad för följande arbeten: uppsugning av giftfritt damm och icke brännbara vätskor, uppsugning av slip– eller smutsvatten, rensning av förstoppade avlopp, slutrengöring på plats (byggställe, arbetsplats etc). Utsugning från kopplade elverktyg (med inbyggd stickkontakt på NT 1500 A). Den får endast användas: normalbruk. Nätanslutning Endast till enfas. Växelström och endast till den nätspänning som finns angiven på effektskylten. Anslut endast till skyddsjordat vägguttag. (skyddsjordning enliqt DIN VDE 0730 resp. CEE)! Radioavstörningen är enligt EG-rikt-linjer 82/499/EWG. SVENSKA

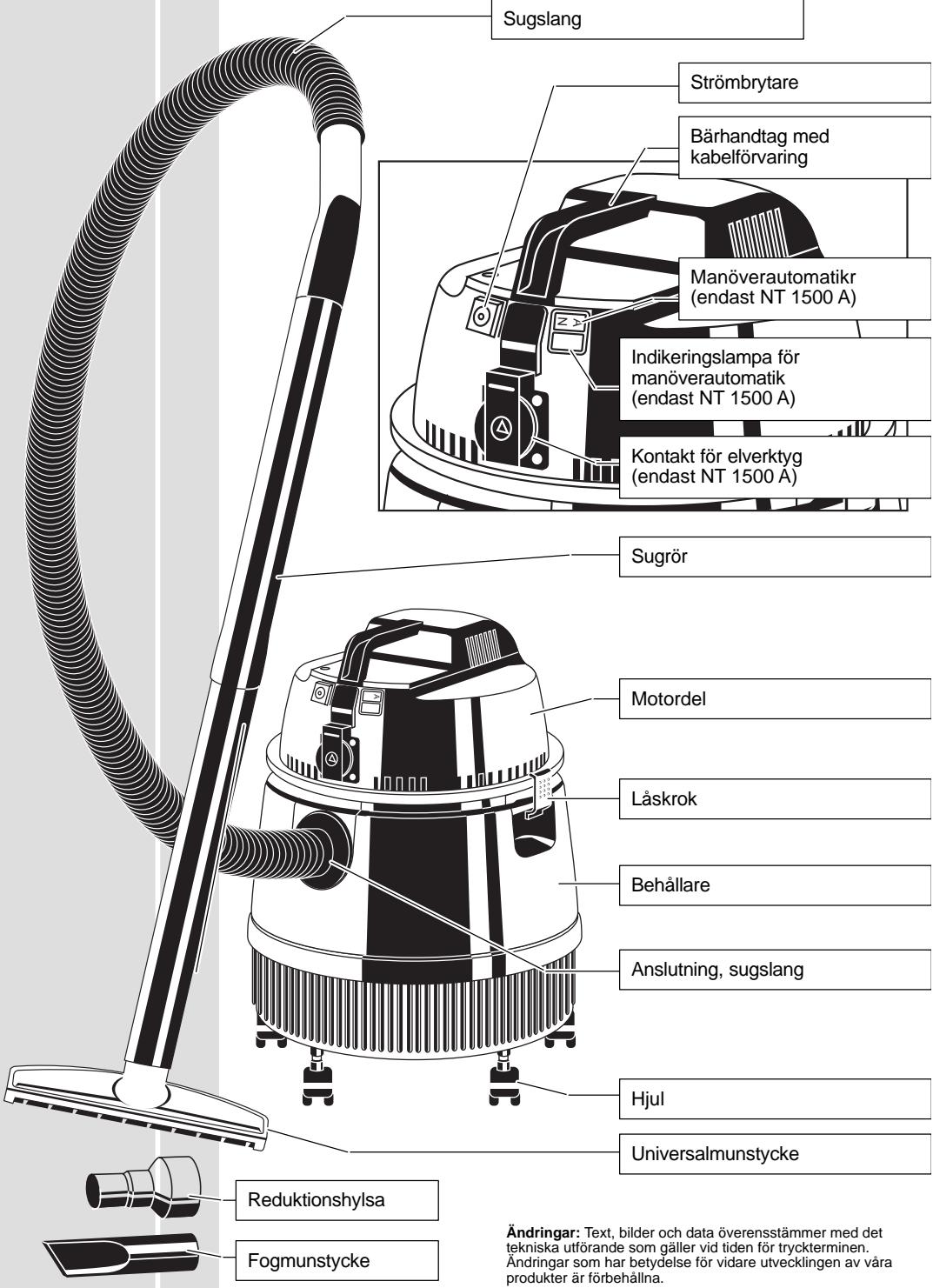

Indikeringslampa för manöverautomatik (endast NT 1500 A) Kontakt för elverktyg (endast NT 1500 A) Sugrör

Motordel Låskrok Behållare Anslutning, sugslang Hjul Universalmunstycke Reduktionshylsa Fogmunstycke SVENSKA

Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna. NT 1200, NT 1500 A Drag alltid ur kontakten när du utför arbeten på maskinen. Ihopsättning av apparaten

1. Handtagsregeln öppnas och motordelen

tas bort. (vänd behållaren upp och ner för montering av hjulen)

handkraft in i de förborrade hålen i behållarens botten,så långt det går. NT 1200: 4 hjul NT 1500 A: 5 hjul

3. Passa in motordelen så att strömbrytaren

hamnar ovanför anslutningen för sugslangen.

4. Knäpp fast låskrokarna.

Anslutning av sugslang

5. Pressa in sugslangen i behållarens

anslutningshål, med märkningarna mot varandra, tills den snäpper fast. För att lösgöra sugslangen, vrid slangkopplingen något åt höger eller vänster, drag ut. Ett flertal tillbehör respektive elverktyg kan anslutas till dammsugaren. Anslutning av tillbehör Universalmunsty cke Sätt ihop universalmunstycket, de två sugrören, samt sugslangen. Fogmunstycket sätts direkt på sugslangen eller på ett av sugrören. Fogmunstycke Elverktyg Anslut elverktyget till reduktionshylsa och sugslang. SVENSKA

Anslut elverktygets elkabel till stickkontakten på dammsugaren. Med manöverautomatiken tillslagen startar dammsugaren automatiskt när elverktyget startas.(endast NT 1500 A). NT 1200, NT 1500 A Vinda upp dammsugarens elkabel och placera den mellan bärhandtaget och motordelen så som visas i illustrationen. Dammsugarpåsa r i papper Använd dammsugarpåsar i papper vid uppsugning av fint damm såsom sågspån, sot, aska, etc.

Kabelförvaring Isättning av dammsugarpåse

1. Handtagsregeln öppnas och motordelen

och pressa dem mot anslutningen för sugslangen.

4. Passa in motordelen så att strömbrytaren

hamnar ovanför anslutningen för sugslangen och knäpp fast låskrokarna. Starta dammsugaren: Tryck strömbrytaren till position ”I”. Stäng av dammsugaren: Tryck strömbrytaren till position ”0”. Koppla till manöverautomatik (endast NT 1500 A) För att koppla till manöverautomatik: sätt manöverautomatiksväljaren i position ”A” och strömbrytaren i position ”I” – indikeringslampan för manöverautomatik tänds. När ett elverktyg är anslutet till stickkontakten på dammsugaren startas dammsugaren automatiskt när elverktyget startas.

För att koppla ifrån manöverautomatik: sätt manöverautomatiksväljaren i position ”N” – indikeringslampan slocknar. Tryck strömbrytaren till position ”0”. Uppsugning av torrsubstans Vid uppsugning av torrsubstans bör man ge akt på att alla delar, särskilt filterpatronen, är fullständigt torra. Vid dammsugning av fint damm såsom slipdamm, aska sot och dylikt, skall dammsugarpåse av papper användas. Uppsugning av vätskor Innan man suger upp vätskor, bör behållaren och filterpatronen rengöras från torrsubstans,därmed undviks onödig nedsmutsning. Den ev. insatta dammsugarpåsen av papper skall tas ut. Om behållaren är full, tillstänger en flödesventil sugkanalen och förhindrar att behållaren rinner över. Vid full behållare, skall apparaten kopplas ifrån och behållaren tömmas. Skulle apparaten tippa över vid dammsugning, kommer flödesventilen att stängas. För att öppna flödesventilen igen – ställ apparaten upprätt och koppla från den, tills man hör att flödesventilen åter öppnas. Därefter kopplas apparaten på igen. Flödesventilen hålls alltid ren och brukbar. SVENSKA

NT 1200, NT 1500 A Efter våtsugning skall apparaten stå och torka ut. Tillbehören tas isär och låtes torka. Detta gäller särskilt, när apparaten senare skall användas till torrsugning. Genom apparatens höga sug–/lufteffekt och den flödesmässigt positiva behållarformen (tangential–cyklon–principen; ingen igensättning, filter skyddas från skador), kan lite vatten rinna tillbaka ut efter frånkoppling. Detta kan sugas upp vid nästa sugning. Tömning av dammsugaren

1. Gerät abschalten.

2. Tag ut stickkontakten ur vägguttaget.

3. Handtagsregeln öppnas och motordelen tas bort.

4. Töm behållaren och rengör den om det behövs.

5. Motordelen sättes på och handtagsregeln knäppes fast.

Byte av filterpatron

1. Handtagsregeln öppnas och motordelen

2. Vik fästet åt sidan.

3. Ta tag i filterpatronens handtag och drag

den rakt upp ur filterhållaren.

4. Filterpatronen kan rengöras med en mjuk

borste – håll filterpatronen över ett uppsamlingskärl som samlar upp dammet. Om filterpatronen är mycket smutsig eller skadad skall den bytas.

5. Beror funktionsstörningarna inte på någon

av ovanstående orsaker skall ni vända er till en AEG återförsäljare.

6. Filterpatronen sätts fast genom att vika

7. Motordelen sättes på och handtagsregeln knäppes fast.

Sugkapaciteten minskar. Möjliga orsaker: – Behållaren är full – Filterpatronen är igensatt av fint damm – Sugslangen, sugrören, eller sugmunstycket är blockerat av större föremål/material. Funktionsstörningar Vid dammsugning slungas damm ut genom utblåsöppningen. Möjliga orsaker: – Filterpatronen inte korrekt fastsatt – Filterpatronen skadad. Beror funktionsstörningarna inte på någon av ovanstående orsaker skall ni vända er till er lokala AEG serviceverkstad. Använd endast AEG tillbehör och reservdelar. Reservdelar vars utbyte ej beskrivs bytes bäst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser). Skötsel Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden. SVENSKA
