BRUGSANVISNING NT 1500 A AEG

motorgedeelte er af halen.

motorgedeelte er af halen.

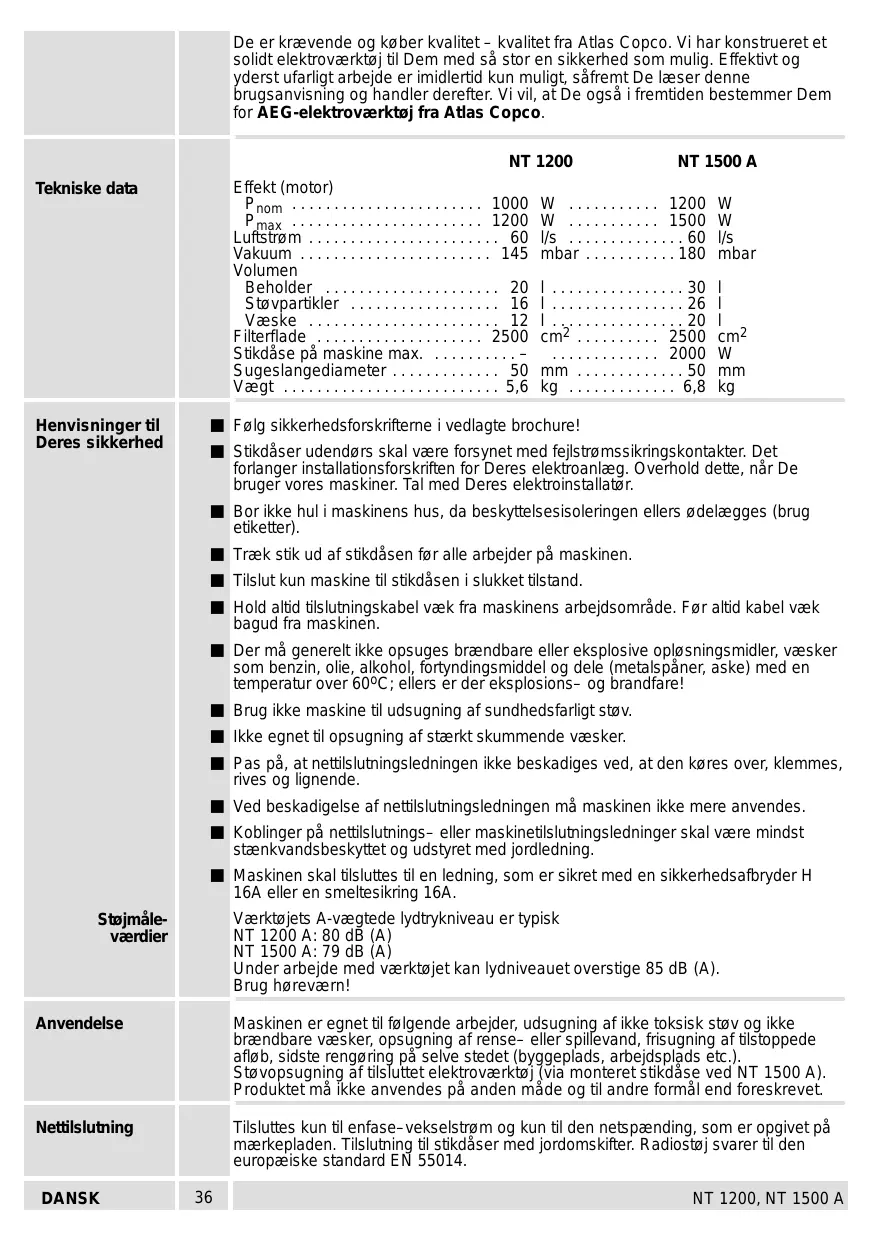

• NT 1200, NT 1500 A De er krævende og køber kvalitet – kvalitet fra Atlas Copco. Vi har konstrueret et solidt elektroværktøj til Dem med så stor en sikkerhed som mulig. Effektivt og yderst ufarligt arbejde er imidlertid kun muligt, såfremt De læser denne brugsanvisning og handler derefter. Vi vil, at De også i fremtiden bestemmer Dem for AEG-elektroværktøj fra Atlas Copco. NT 1200 Effekt (motor) Pnom p. 1000
• Pmax p. 1200
• Luftstrøm p. 60
• Vakuum p. 145
• Volumen Beholder p. 20
• Støvpartikler p. 16
• Væske p. 12
• Filterflade Stikdåse på maskine max p. 2500
• – Sugeslangediameter p. 50
• Vægt p. 5
• ,6 Tekniske data Henvisninger til Deres sikkerhed NT 1500 A W p. 1200
• l/s p. 60
• mbar p. 180

Følg sikkerhedsforskrifterne i vedlagte brochure! Stikdåser udendørs skal være forsynet med fejlstrømssikringskontakter. Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Tal med Deres elektroinstallatør. Bor ikke hul i maskinens hus, da beskyttelsesisoleringen ellers ødelægges (brug etiketter). Træk stik ud af stikdåsen før alle arbejder på maskinen. Tilslut kun maskine til stikdåsen i slukket tilstand. Hold altid tilslutningskabel væk fra maskinens arbejdsområde. Før altid kabel væk bagud fra maskinen. Der må generelt ikke opsuges brændbare eller eksplosive opløsningsmidler, væsker som benzin, olie, alkohol, fortyndingsmiddel og dele (metalspåner, aske) med en temperatur over 60oC; ellers er der eksplosions– og brandfare! Brug ikke maskine til udsugning af sundhedsfarligt støv. Ikke egnet til opsugning af stærkt skummende væsker. Pas på, at nettilslutningsledningen ikke beskadiges ved, at den køres over, klemmes, rives og lignende. Ved beskadigelse af nettilslutningsledningen må maskinen ikke mere anvendes. Koblinger på nettilslutnings– eller maskinetilslutningsledninger skal være mindst stænkvandsbeskyttet og udstyret med jordledning. Maskinen skal tilsluttes til en ledning, som er sikret med en sikkerhedsafbryder H 16A eller en smeltesikring 16A. Værktøjets A-vægtede lydtrykniveau er typisk NT 1200 A: 80 dB (A) NT 1500 A: 79 dB (A) Under arbejde med værktøjet kan lydniveauet overstige 85 dB (A). Brug høreværn! Støjmåleværdier Anvendelse Maskinen er egnet til følgende arbejder, udsugning af ikke toksisk støv og ikke brændbare væsker, opsugning af rense– eller spillevand, frisugning af tilstoppede afløb, sidste rengøring på selve stedet (byggeplads, arbejdsplads etc.). Støvopsugning af tilsluttet elektroværktøj (via monteret stikdåse ved NT 1500 A). Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. Nettilslutning Tilsluttes kun til enfase–vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning til stikdåser med jordomskifter. Radiostøj svarer til den europæiske standard EN 55014. DANSK

NT 1200, NT 1500 A Kort beskrivelse Sugeslange Afbryderkontrakt Bærehåndtag med kabelopbevaring

Automatikkontakt (Kun på NT 1500 A) Kontrollampe til automatisk drift (Kun på NT 1500 A) Stikdåse til el–værktøj (Kun på NT 1500 A) Forlængerrør

Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter. NT 1200, NT 1500 A Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Samling af støvsuger Monter understel

1. Åbn snaplås og løft motordel ud.

2. Tryk hjulene og de tilhørende bolte kraftigt

ind i hullerne i beholderens bund med hånden indtil de sidder fast. NT 1200: 4 hjul NT 1500 A: 5 hjul

3. Motordelen sættes, så afbryderen befinder

Isætning af motordel

5. Tilslut sugeslangen, så den sidder godt

fast og så markeringerne stemmer overens. Sugeslangen tages af ved at dreje den en smule mod højre eller venstre og trække den ud. Det er muligt at tilslutte forskelligt tilbehør eller et elektroværktøj til støvsugeren. Tilslutning af tilbehør Universalmundst ykke Universalmundstykket sættes på de to sugerør og sugeslangen. Fugemundstykke Fugemundstykket sættes direkte på sugeslangen eller på sugerøret. Elektroværktøj tilsluttes sugeslangen med reduktionsstykke. Elektroværktøj DANSK

Stik kablet fra elværktøjet ind i stikdåsen på støvsugeren. Ved automatisk drift starter støvsugeren automatisk, når elværktøjet tændes. (Kun på NT 1500 A). NT 1200, NT 1500 A Kablet rulles sammen og skubbes ind mellem bæregreb og motordel. Papirfilterpose Benyt papirfilterposen til opsugning af fint støv så som slibestøv, sod, aske osv.

Kabelopbevaring Isætning af papirfilterpose

1. Åbn snaplås og tag motordel ud.

2. Tag fat i papirfilterposen ved papkanterne

og tryk den fast mod opsugningsstudsen.

befinder sig over opsugningsstudsen og snaplåsen går i hak. Afbryderkontakt Tænd: Tryk vippekontakten på I. Sluk: Tryk vippekontakten på 0.

Tilkoblings– automatik (Kun på NT 1500 A) Tilkoblingsautomatik tændt: Tryk kontakten på ”A” og stil afbryderen på ”I” – kontrollampen lyser. Tilsluttes et elværktøj til stikdåsen, tændes støvsugeren samtidig med elværktøjet.

Tilkoblingsautomatik slukket: Tryk kontakten på ”N” – kontrollampen slukker. Stil afbryderen på ”0”. Sugning af tørt materiale Vær ved sugning af tørt materiale opmærksom på, at alle dele, især filterpatronen, er helt tørre. Brug endvidere papirfilterposen til sugning af fint støv som slibestøv, sod, aske og lign. Opsugning af væsker Rens samlebeholderen og filterpatronen for tørt materiale, inden der opsuges væsker, således undgås der unødvendig tilsmudsning. Tag den papirstøvpose ud, som eventuelt er sat i. Er samlebeholderen fuld, lukker en svømmerventil for indsugningskanalen og forhindrer således, at samlebeholderen løber over. Sluk for maskine ved fuld samlebeholder og tøm samlebeholder. Skulle maskinen vælte under sugningen, lukker svømmerventilen. For at svømmerventilen kan åbne igen, skal der slukkes for maskinen, efter at den er rejst op, indtil svømmerventilen åbner hørligt. Tænd derefter igen for maskinen. Hold altid svømmerventilen ren og bevægelig. Lad maskinen stå åben efter vådsugning og lad den tørre ud. Skil tilbehør ad og lad det ligeledes tørre. Dette gælder især, når maskinen senere skal bruges til tørsugning. DANSK

NT 1200, NT 1500 A På grund af maskinens høje suge–/lufteffekt og den strømningsgunstige beholderform (tangential–cyklon–princip: Ingen tilstopning, filter beskyttet mod beskadigelse) kan der løbe lidt vand tilbage fra slangen eller beholderen, efter at maskinen er slukket. Dette kan atter suges op ved den næste sugning. Tømning af støvsuger Udskiftning af filterpatron

Sluk støvsugeren. Træk netstik ud af stikdåsen. Åbn snaplås og løft motordel ud. Tøm samlebeholder og rens den eventuelt. Sæt motordel på og lad snaplås gå i indgreb.

1. Åbn snaplås og tag motordel ud.

2. Klap drejelåsen ud til siden.

3. Tag fat i filterpatronen ved håndtaget og

træk den lige op af filterføringen.

4. Filterpatronen kan rengøres med en

håndkost ved at holde den over en beholder. Udskift filterpatronen, hvis den er meget snavset eller beskadiget.

5. Anbring den rengjorte eller nye filterpatron

på filterføringen og skub den på plads.

6. Filterpatronen fastgøres ved at klappe

indgreb. Forringet sugekraftMulige årsager: – Opfangningsbeholderen er fuld – Filterpatronen er fyldt med fin støv – Sugeslange, sugerør eller dyser er tilstoppet af større genstande. Funktionsfejl Der slynges støv ud af udblæsningsåbningen ved støvsugningen. Mulige årsager: – Filterpatron ikke anbragt rigtigt – Filterpatron beskadiget. Hvis ingen af ovenstående grunde er årsag til funktionsfejlene, bedes De kontakte et autoriseret AEG–værksted. Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Vedligeholdelse Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK–2635 Ishøj. DANSK
