GEBRUIKSAANWIJZING MDE 1200 AEG

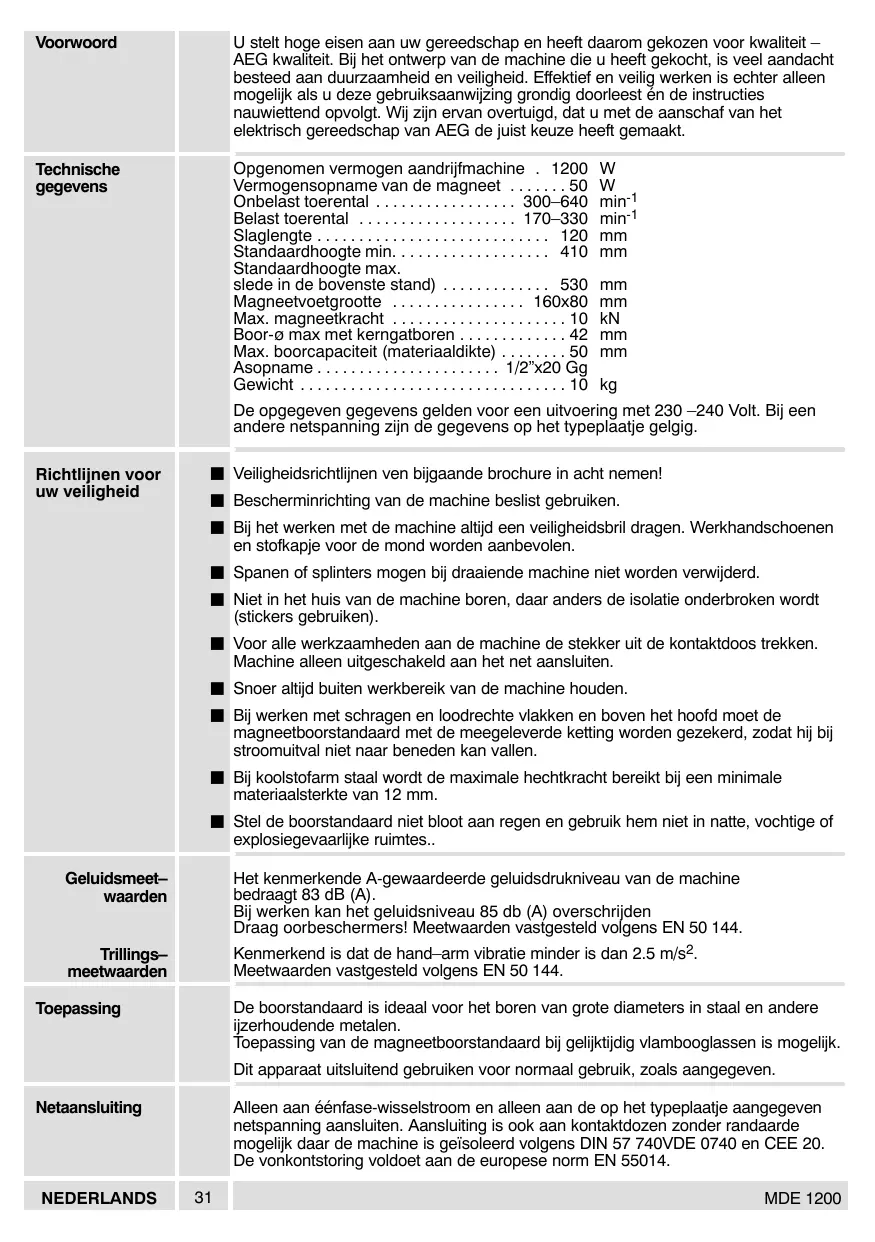

• MDE 1200 Voorwoord U stelt hoge eisen aan uw gereedschap en heeft daarom gekozen voor kwaliteit – AEG kwaliteit. Bij het ontwerp van de machine die u heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én de instructies nauwiettend opvolgt. Wij zijn ervan overtuigd, dat u met de aanschaf van het elektrisch gereedschap van AEG de juist keuze heeft gemaakt. Technische gegevens Opgenomen vermogen aandrijfmachine . 1200 Vermogensopname van de magneet p. 50
• Onbelast toerental p. 300
• –640 Belast toerental p. 170
• –330 Slaglengte p. 120
• Standaardhoogte min p. 410
• Standaardhoogte max. slede in de bovenste stand) p. 530
• Magneetvoetgrootte p. 160
• x80 Max. magneetkracht p. 10
• Boor-ø max met kerngatboren p. 42
• Max. boorcapaciteit (materiaaldikte) p. 50
• Asopname p. 1
• /2”x20 Gg Gewicht p. 10

De opgegeven gegevens gelden voor een uitvoering met 230 –240 Volt. Bij een andere netspanning zijn de gegevens op het typeplaatje gelgig. Richtlijnen voor uw veiligheid J Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! J Bescherminrichting van de machine beslist gebruiken. J Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. J Spanen of splinters mogen bij draaiende machine niet worden verwijderd. J Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). J Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Machine alleen uitgeschakeld aan het net aansluiten. J Snoer altijd buiten werkbereik van de machine houden. J Bij werken met schragen en loodrechte vlakken en boven het hoofd moet de magneetboorstandaard met de meegeleverde ketting worden gezekerd, zodat hij bij stroomuitval niet naar beneden kan vallen. J Bij koolstofarm staal wordt de maximale hechtkracht bereikt bij een minimale materiaalsterkte van 12 mm. J Stel de boorstandaard niet bloot aan regen en gebruik hem niet in natte, vochtige of explosiegevaarlijke ruimtes.. Geluidsmeet– waarden Het kenmerkende A-gewaardeerde geluidsdrukniveau van de machine bedraagt 83 dB (A). Bij werken kan het geluidsniveau 85 db (A) overschrijden Draag oorbeschermers! Meetwaarden vastgesteld volgens EN 50 144. Trillings– meetwaarden Kenmerkend is dat de hand–arm vibratie minder is dan 2.5 m/s2. Meetwaarden vastgesteld volgens EN 50 144. De boorstandaard is ideaal voor het boren van grote diameters in staal en andere ijzerhoudende metalen. Toepassing van de magneetboorstandaard bij gelijktijdig vlambooglassen is mogelijk. Toepassing Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Netaansluiting NEDERLANDS

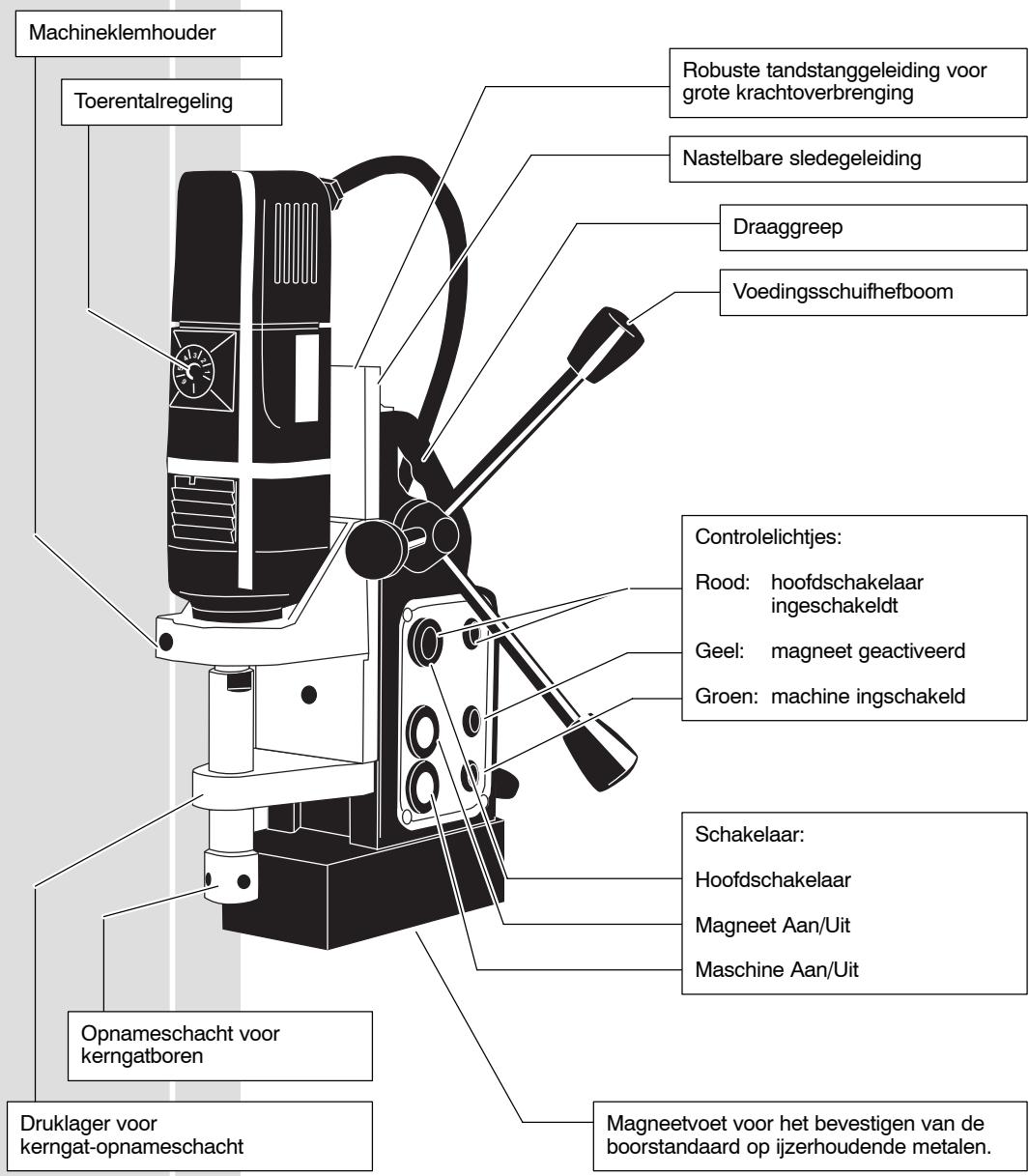

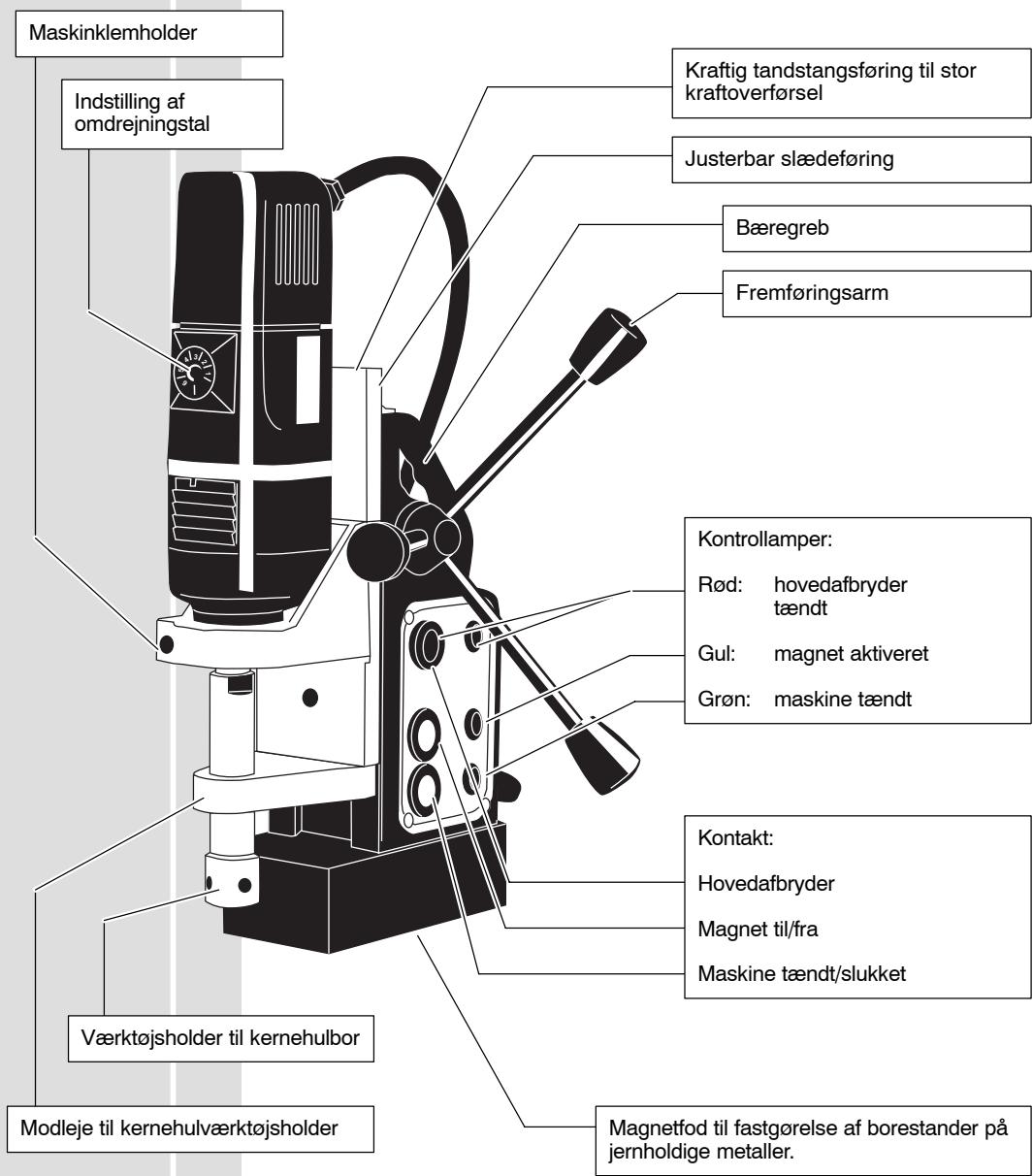

MDE 1200 Beschrijving Machineklemhouder Toerentalregeling Robuste tandstanggeleiding voor grote krachtoverbrenging Nastelbare sledegeleiding Draaggreep Voedingsschuifhefboom

Controlelichtjes: Rood: hoofdschakelaar ingeschakeldt Geel: magneet geactiveerd Groen: machine ingschakeld Schakelaar: Hoofdschakelaar Magneet Aan/Uit Maschine Aan/Uit Opnameschacht voor kerngatboren Druklager voor kerngat-opnameschacht Magneetvoet voor het bevestigen van de boorstandaard op ijzerhoudende metalen. Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. NEDERLANDS

MDE 1200 Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Geleideslede instellen De geleideslede is van fabrikswege zodanig ingesteld dat hij in elke stand blijft staan en niet door het gewicht van de machine naar beneden zakt. Indien de geleideslede moet worden nagesteld, dient u als volgt te werk te gaan: vergrendelingsmoer met een steeksleutel SW 8 losmaken, geleideslede met inbussleutel SW 2,5 instellen en veiligheidsmoer weer vastzetten. Bij werken met schragen en loodrechte vlakken en boven het hoofd moet de magneetboorstandaard met de meeggeleverde ketting worden gezekerd, zodat hij bij stroomuitval niet naar beneden kan vallen. Veiligheidsketting De veiligheidsketting moet zodanig worden aangebracht, dat de boorstandaard zich bij stroomuitval van de gebruiker af beweegt. Voor optimale bedrijfszekerheid is de magneetboorstandaard met een hoofdschakelaar uitgerust. De MDE 1200 beschikt tevens over een temperatuurgestuurde overbelastingsbeveiliging. Het ingebruiknemen. Apparaat inschakelen Drukschakelaar indrukken. Controlelampje rood lichten op. Magneet inschakelen Druckschakelaar indrukken. Een korte alarmtoon signaleert akoestisch het opgebouwde magneetveld en het geel controlelampje licht op. Maschine inschakelen Groene drukschakelaar indrukken. Uitschakelen Maschine uitschakelen Groene drukschakelaar indrukken.. Magnet uitschakelen Drukschakelaarindrukken Een langere alarmtoon laat zich horen. Het magneetveld wordt na ca. 3 secondes afgebouwd. NEDERLANDS

MDE 1200 Drukschakelaar indrukken. Apparaat uitschalelen Uit veiligheidsgronden ligt de drukknop van de hoofdschakelaar in ingeschakelde positie verdiept. Indien de machine bijingeschakelde magneet langere tijd niet wordt gebruikt, herinnert een kort op elkaar volgend signaal u elke 5 minuten aan deze situatie.. Belastingafhankelijke motorbescherming – thermisch geregelde uitschakeling bij hoge motorbelasting. De machine loopt langzaam, zodat de motor wikkeling gekoeld wordt. Eerst wanneer voldoende koeling is opgetreden, is het weer moge lük de machine in te schakelen, hiervoor machine uit- en inschakelen.

A = laagste toerental . . . . . min -1 Toerentalinstelling met stelwiel. Onbelast toerental instellen

De tabel geeft richtwaarden bij het gebruik van kerngatboren. Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Plaatsen gereedschap Kerngatboren toepassen De opnameschacht voor kerngatboren moet zijn gemonteerd.

1. Centreerpunt in de opnameschacht

2. Kerngatboor in de opnameschacht steken.

De afgevlakte zijden moeten naar de boringen van de bevestigingsschroeven wijzen.

3. Kerngatboor met de twee schroeven

vastdraaien. Het oppervlak van het te boren materiaal reinigen. Verwijder roest, vuil en vet. Tevens lasspetters of oneffenheden verwijderen. Een dunne verflaag is niet storend. Het boren Merk de plaats waar het boorgat moet komen en zet de boorstandaard met de boorpunt boven deze markering. Hoofdschakelaar en magneetschakelaar inschakelen en testen of de boorstandaard onberispelijk is bevevestigd. NEDERLANDS

MDE 1200 Kerngatboren boren in tegenstelling tot spiraalboren slechts een ring in het te bewerken materiaal. Daar bij deze handeling minder materiaal moet worden verspaand, is een geringere prestatie noodzakelijk en de boorvoortgang is beduidend sneller dran bij spiraalboren. Boren met kerngatboren De centreerpunt wordt door veerkracht tegen het materiaal gedrukt, dringt bij boren echter niet in het materiaal. Aan het einde van het boorproces drukt de centreerpunt het geboorde materiaal uit de boor en het boorgat. Boren in dunner staal en NE-metalen De maximale magneetkracht van de magneetboorstandaard wordt bereikt bij koolstofarm staal met een minimale dikte van 12 mm. Boren in ronde en sterk gebogen materialen Plaats de boorstandaard met de lange zijde van de magneetvoet parallel aan de as van het te boren materiaal. Voor boren van staal met een dikte minder dan 6 mm en in NE-metalen moet eerst een staalplaat van minstens 250 x 250 x 12 mm op het materiaal worden bevestigd en vervolgens kunt u de boorstandaard op deze plaat zetten. De vrije ruimte onder de magneetvoet met staalwiggen of staalprofielen zo uitvullen, dat zoveel mogelijk magnetische krachtlijnen van de magneetkern over het materiaal naar de magneetvoet lopen. De as van de boor moet daarbij nauwkeurig op het centrum van het te bewerken materiaal zijn gericht, omdat de boor anders licht zijwaarts kan “weglopen”. Geef de vertanding van de tandstang van tijd tot tijd een paar druppeltjes olie. De lagers van de voedingsaandrijfas zijn zelfsmerend en mogen niet worden gesmeerd. Het glijvlak van de slede met Molykote-vet smeren. Onderhoud Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in onze katalogi. Extra toebehoren NEDERLANDS

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig de bepalingen van de richtlijnen
