Productsoort	Elektrische schaaf
Merk	AEG
Model	HB 750
Opgenomen vermogen	750 W
Schaafbreedte	82 mm
Schaafdiepte	0 - 2,5 mm (instelbaar)
Sponningsdiepte	0 - 22 mm
Toerental onbelast	13000 min⁻¹
Gewicht	3,7 kg
Voeding	Eenfasig 230 V ~ 50 Hz
Geluidsdrukniveau (LpA)	87 dB(A)
Geluidsvermogensniveau (LwA)	100 dB(A)
Trilling (voorarm)	< 2,5 m/s²
Dubbele isolatie	Ja, volgens DIN 57 740 / VDE 0740
Hoofdfuncties	Schaven, sponningen, afschuinen, quasi-randen
Diepte-instelling	Gegradueerde knop (0,1 mm per verdeling)
Startbeveiliging	Ja, voor de veiligheid
Pendelende beschermkap	Met automatische terugtrekking of hendel
Aansluiting voor afzuiging	Ja (krullen)
Afgeschuinde voorste zool	Met V-groef voor afschuinen
Type messen	Omkeerbare hardmetalen messen, rustiek, krulbreker
Regelmatig onderhoud	Ventilatieopeningen reinigen, spanenuitlaat vrijmaken
Jaarlijkse controle van koolborstels	Aanbevolen door AEG-klantenservice
Reserveonderdelen	Schaafmessen, spaninrichting, parallelaanslag, sponningsaanslag
Optionele accessoires	Opvangzak, afzuigadapter, parallelaanslag, sponningsaanslag

Veelgestelde vragen - HB 750 AEG

Wat is het vermogen van de AEG HB 750 decoupeerzaag?

Het opgenomen vermogen is 750 W (model HB 750).

Hoe stel ik de snedediepte in?

Gebruik de gegradueerde knop op de machine. Elke verdeling komt overeen met 0,1 mm. Met stand 'P' kunt u de messen intrekken.

Hoe vervang ik de schaafmessen?

Koppel de machine los. Klap de beschermkap om, draai de schroeven (F) los, druk op de asbeschermer (E), verwijder de spaninrichting (D) met de messen. Vervang de messen in sets van twee, maak de onderdelen schoon en monteer ze weer. Zorg dat de messen parallel aan de zool zijn.

Welke soorten messen kan ik gebruiken?

U kunt omkeerbare hardmetalen messen, rustieke messen of krulbrekermessen (als accessoire) gebruiken. Ze worden in de messenas geplaatst met de spaninrichting.

Hoe sluit ik een stofzuiger aan voor de krullen?

Gebruik het geïntegreerde afvoerkanaal om een opvangzak of een afzuigslang met adapter (optioneel accessoire) aan te sluiten. Dit verbetert de spanenafvoer.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en gehoorbescherming. Gebruik de startbeveiliging. Verwijder nooit spanen met de hand tijdens het gebruik. Koppel de machine los voordat u onderhoud uitvoert.

Hoe gebruik ik de parallelaanslag?

Monteer de parallelaanslag (accessoire) op de machine. Stel de schaafbreedte of sponningsbreedte in met behulp van de gegradueerde schaal.

Hoe maak ik een afschuining?

Gebruik de V-groef op de voorste zool. Stel de schaafdiepte in op 'P' en pas aan naar de gewenste afschuinbreedte. Beweeg de V-groef over de rand van het werkstuk.

Welk periodiek onderhoud is nodig?

Maak regelmatig de ventilatieopeningen en de spanenuitlaat schoon. Laat de koolborstels één keer per jaar controleren door een AEG-klantenservice.

Waar vind ik reserveonderdelen of de explodeerde tekening?

Neem contact op met een AEG-servicestation en vermeld het 10-cijferige nummer van het typeplaatje. De explodeerde tekening kan op verzoek worden verstrekt.

GEBRUIKSAANWIJZING HB 750 AEG

NL Gebruiksaanwijzing

Lees en let goed op deze adviezen.

DK Brugsanvisning

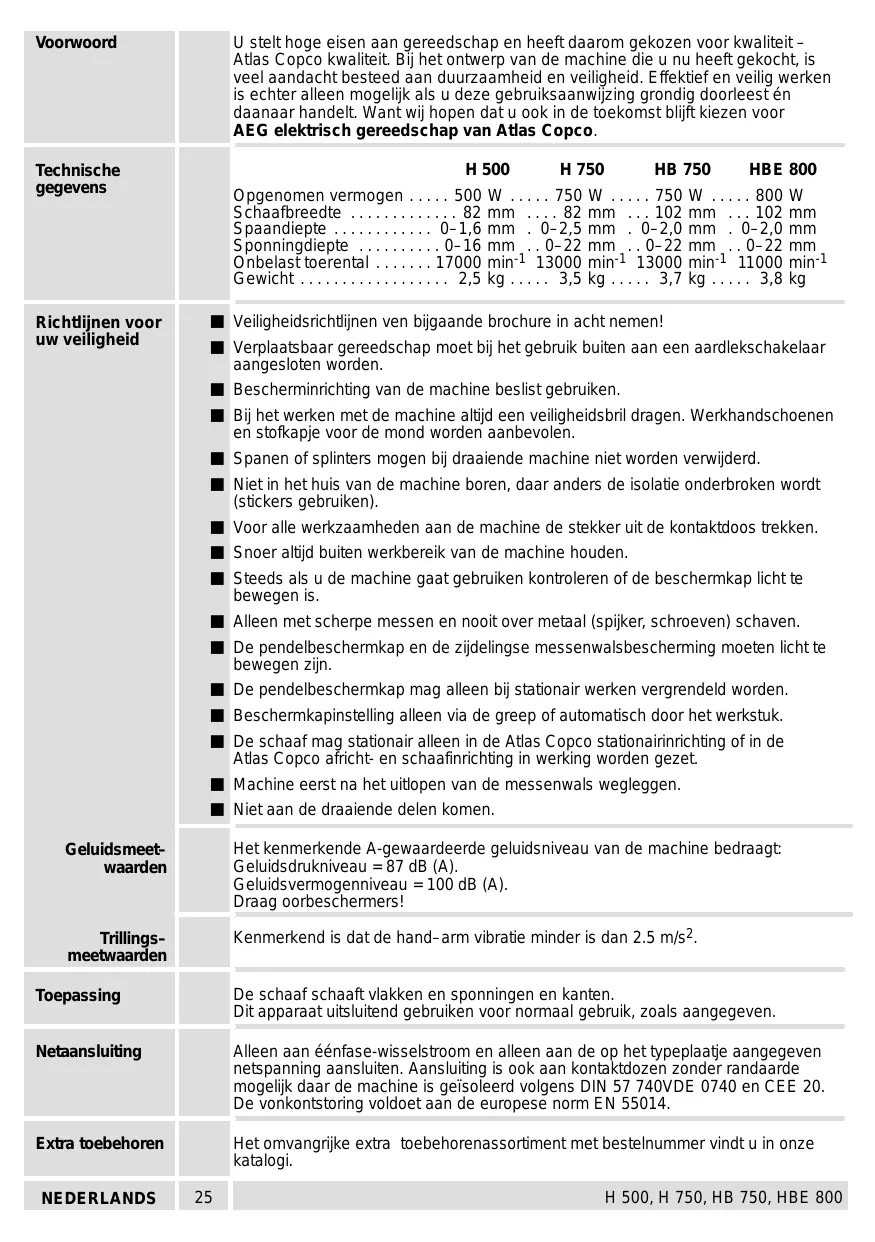

Voorwoord	U stelt hoge eisen aan gereedschap en haeft waarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu hebigt gekocht, is veel aandacht besteed aan duurzaamheid en verilheid. Effektief en veril werk ischalter allelen maybelukt als u deze gebruiksaanwijzing grondig doorleest en daanaar handelt. Want wij希望大家 in de toekomst blijt kiezen voor AEG elektrisch gereedschap van Atlas Copco.
Technische gegevens	H 500 H 750 HB 750 HBE 800 Ogenomen vermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schaafbrechte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Spaandiepte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sponningdiepte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Onbelast toerental . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! Verplaatsbaar gereedschap要去 bij het gebruik buren aan een aardlekschakelaar aangesloten worden. Bescherminrichting van de machine beslist gebruiken. Bij het werken met de machine altijd een veriligeidsbril dragen. Werkhand Schoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine Niet worden verwijderd. Niet in het huis van de machine boren, waar anders de isolatie onderbroken worden (stickers gebruiken). Voor alle werkzaamheden aan de machine de stekkeruit de contactdoos trekken. Snoer altijd buren werkbereik van de machine houden. Stees als u de machine gaat gebruiken kontroleren of deschemmkaplicht te bewegen is. Alleen met scherpe messen en nooit over metaal (spijker, schroeven) schaven. De pendelbeschemkap en de zijdelingse messenwalsbeschemming moetenlicht te bewegen zijn. De pendelbeschemkap mag alleen bij stationair werken vergrendeld worden. Beschemkapinstelling alleen via de greep of automatisch door het werkstuk. De schaat mag stationair alleen in de Atlas Copco stationairnrichting of in de Atlas Copco africht- en schaafnrichting in werkking worden gezet. Machine eerst na het uitlopen van de messenwals wegleggen. Niet aan de draaiende delen komen.
Geluidsmeet- waarden	Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 87 dB (A). Geluidsvermogenniveau = 100 dB (A). Draag oorbeschemmers!
Trillings- meetwaarden	Kenmerkend is dat de hand-arm vibratie minder is dan 2.5 m/s2.
Toepassing	De schaat schaaf vlakken en sponningen en kanten. Dit apparaatuitsluitend gebruiken voor normala gebruik, zoals aangegeven.
Netaansluiting	Alleen aan einfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aankontaktdozen zonder randaarde möglichelijk waar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014.
Extra toebehoren	Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in once katalogi.
NEDERLANDS	25 H 500, H 750, HB 750, HBE 800

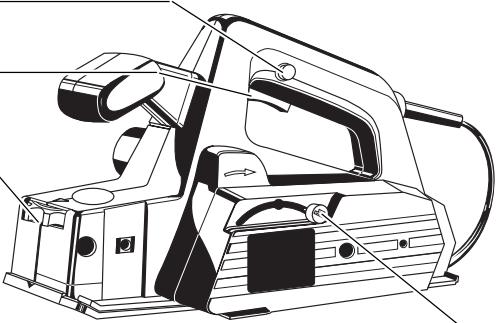

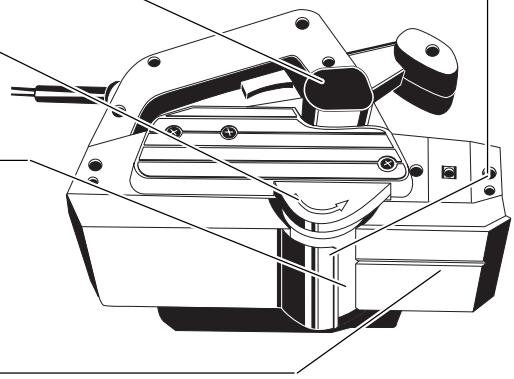

Beschrijving

Inschakelen van de machine is pas mogelijk na het indrukken van de inschakelvergrendeling (voor uw veiligheid).

Schakelaar

Traploze spaandiepte-instelling via het stelwiel.

Begrenzing van het onbelaste toerental, dus geruisloze loop. Het toerental neemt af bij het belasten van de machine. (alleen bij de HBE 800)

Geïntegreerd afzuigkanaal voor aansluiting van spaanafzuiging.

Messenwalsbeschermer zelfstandig terugzwenkend bij het schaven van sponningen.

In de messenwals kunnen geplaatst worden: hardmetaal kantelmessen, disselmessen en schaafmessen met spanaanbreekgroeven (voor betere spaanafvoer bij de spaanafname). De disselmessen en schaafmessen met spanaanbreekgroeven zijn apart te verkrijgen.

Afgeschuinde schaafzool voor beter bewerken van het materiaal en met V-groef voor het schaven van randen.

Pendelbeschermkap zelfstandig terugzwenkend of met de hand via de greep in te stellen.

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van dit product voorbehouden.

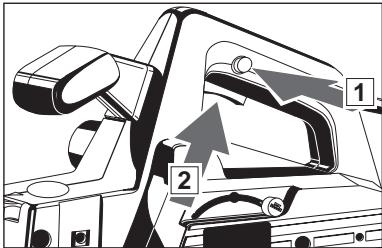

In-/uitschakelen

Uit veiligheidsoverwegingen is de machine van een inschakelvergrendeling voorzien en de aan-uitschakelaar is niet te vergrendelen.

Inschakelen: inschakelvergrendeling indrukken en dan de aan-uitschakelaar indrukken.

Uitschakelen: aan-uitschakelaar loslaten.

Verwisselen van de schaafmessen

Voor alle werkzaamheden aan de machine de stekker uit het stopcontact trekken.

Zodra een snede van het schaafmes bot is, het schaafmes omkeren of na slijtage nieuwe schaafmessen inzetten (alleen paarsgewijs).

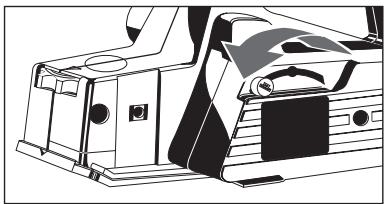

1. Pendelbeschermkap met greep terugzwenken en vasthouden.

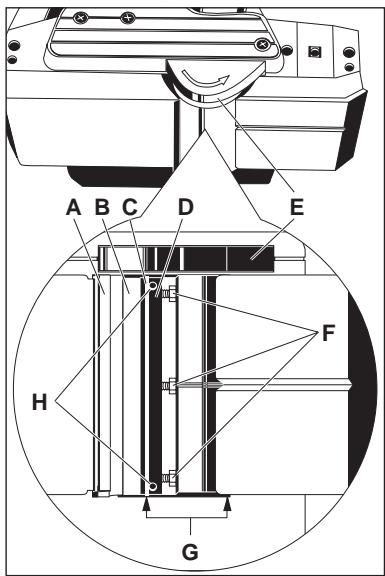

2. Schroeven (F) rechtsdraaiend losdraaien.
3. Messenwalsbeschermer (E) naar onderen drukken en spanelement (D) compleet met schaafmes zijdelings verwijderen.
4. Schaafmes uit het spanelement nemen.
5. Spanelement (D) en messenwals (B) reinigen.
6. Nieuw mes in het spanelement schuiven, erop letten dat de nokken van het spanelement in de groef van het schaafmes grijpen.
7. Spanelement met het mes zo in de messenwals schuiven, dat de zijkant van het mes en de zijkant van het huis (G) goed afsluiten.
8. Spanelement tegen de wals drukken en vastklemmen. Hiervoor schroeven (F) linksom draaiend vastdraaien.
9. Messenwals 180° verdraaien en het andere mes verwisselen.

Justeerschroeven (H) niet verstellen. Spanelementen zijn reeds gejusteerd.

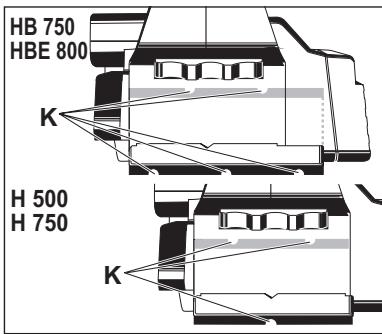

Bij gebruik van messen met spaanbreekgroeven (K) altijd messen met het goede aantal groeven monteren.

Controleer of het schaafmes niet tegen het werkstuk aanloopt.

Messen en spanelementen alleen paarsgewijs uitwisselen.

Monteren van disselmessen.

Disselmessen alleen compleet met de hiervoor bestemde spanelementen monteren.

Disselmes en spanelement in de wals zetten en met de justeerschroeven zo instellen, dat het golfdal van het disselmes met de hoogte van de zool overeenstemt.

Stelwiel moet hierbij op "0" staan.

Erop letten, dat het mes en de zool parallel lopen.

Spaandiepte m.b.v. stelwiel op 0,2 mm (max. 0,4 mm) instellen.

Instellen van de spaandiepte.		Met stelwiel: Per klik is dit 0,1 mmIn stand P zijn de messen in het huis verzonken.
Spaanafzuiiging (Toebehoren*)		Aan de machine is een stofzak of met een adapter de slang van de Atlas Copco alleszuiger of huishoud stofzuiger aan tesluten. * Wortd Niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Parallelaanslag (Toebehoren*)		De schaafzowel de sponning bredte is na het monteren van de parallel aanslag aan de schaalverdeling instelbaar. * Wortd Niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Sponningdiepte-aanslag (Toebehoren*)		Met de sponningdiepte aanslag kan een sponningdiepte van 0-16 mm ingesteld worden. * Wortd Niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Werkrichtlijnen		Grijp nooit in de bevarenzone van de ropende messen. Gebruik Machine met de voorste plaat op het werkstuk zetten en inschakelen, voordat de messen het werkstuk aanraken en dan gelijkmatig over het werkstuk voeren. De geopende pendel beschermkap sluit zich vanzelf als de machine worden opgetild. Het sluiten kan ook met hefboom geschieden. De V-groef in de zool maakt het möglichk kanten te schaven. Span dikte instelling eerst op P zetten. Daarna de gewenste bredte indestellen.
Onderhoud		Altijd de luchtspleten van de machine schoonhonden. Verharzten Späneauswurf mit einem mit Terpentinersatz geträkten Tuch reinigen. Wanner u ervan verzekerd wiltঃn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per Jaar door een erkende AEG sevicedienst te latenten kontraleren op o.a. versleten koolborstels. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke nicht vermeld worden, können het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijnrecht, Nederland 852.
NEDERLANDS	28	H 500, H 750, HB 750, HBE 800

Wij verklaren dat dit product voldoet aan de volgende normen of normatieve documenten: EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 overeenkomstig de bepalingen van de richtlijnen 98/37/EG, 73/23/EG, 89/336/EG
