BEDIENUNGSANLEITUNG HB 750 AEG

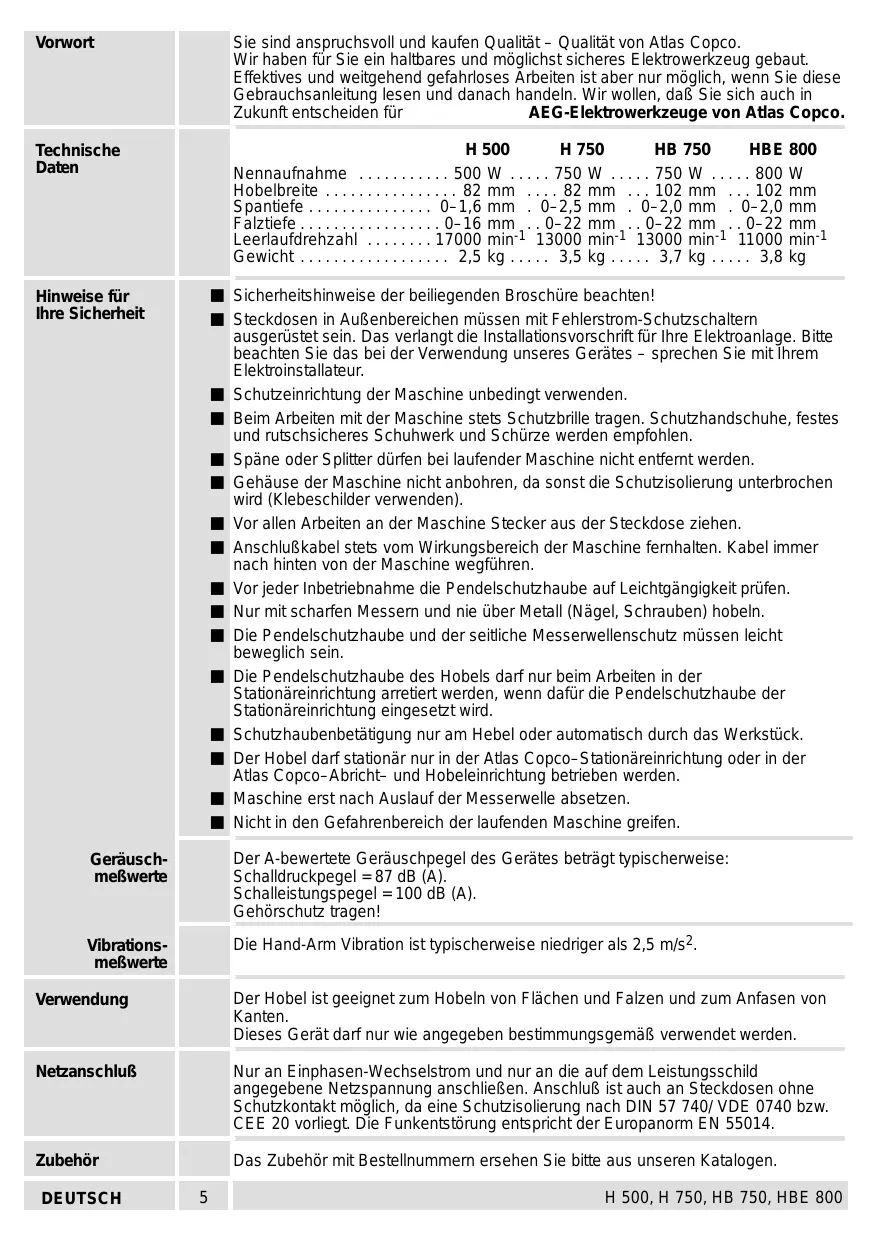

Vorwort Technische Daten Hinweise für Ihre Sicherheit Geräusch- mefwerte Vibrations- mefwerte Verwendung Netzanschlu& Zubehôr DEUTSCH Sie sind anspruchsvoll und kaufen Qualitét - Qualität von Atlas Copco. Wir haben für Sie ein haltbares und môglichst sicheres Elektrowerkzeug gebaut. Effeküves und weitgehend gefahrioses Arbeiten ist aber nur mêglich, wenn Sie diese Gebrauchsanleitung lesen und danach handein. Wir wollen, da Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco.

H 750 HB 750 HBE 800

• Nennaufnahme 750 W .… W Hobelbreite .: 102 mm Spantiefe p. 800
• : : 6-2,0 mm Falztiefe p. 0
• -16 mm p. 0
• -22 mm p. 0
• -22 mm p. 0
• -22 mm Leerlaufdrehzahl : :::::::17000 min1 13000 min1 13000 min-1 11000 min Gewicht p. 2
• ,5 kg p. 3
• ,5Kg p. 3
• ,7kg ,8 kg Sicherheitshinweise der beiliegenden Broschüre beachten! Steckdosen in AuBenbereichen müssen mit Fehlerstrom-Schutzschaltem ausgerüstet sein. Das veriangt die Installationsvorschrit für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerêtes - sprechen Sie mit Ihrem Elekroinstallateur. Schutzeinrichtung der Maschine unbedingt verwenden Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen. Späne oder Splitter dürfen bei laufender Maschine nicht entfemt werden. Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschilder verwenden). Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. AnschluBkabel stets vom Wirkungsbereich der Maschine femhalten. Kabel immer nach hinten von der Maschine wegführen. Vor jeder Inbetriebnahme die Pendelschutzhaube auf Leichtgängigkeit prüfen. Nur mit scharfen Messem und nie über Metall (Nägel, Schrauben) hobein. Die Pendelschutzhaube und der seitiche Messerwellenschutz müssen leicht beweglich sein. Die Pendelschutzhaube des Hobels darf nur beim Arbeiten in der Stationéreinrichtung arretiert werden, wenn dafür die Pendelschutzhaube der Stationäreinrichtung eingesetzt wird. Schutzhaubenbetätigung nur am Hebel oder automatisch durch das Werkstück. Der Hobel darf stationër nur in der Atlas Copco-Stationäreinrichtung oder in der Atlas Copco-Abricht- und Hobeleinrichtung betreben werden. Maschine erst nach Auslauf der Messerwelle absetzen. Nicht in den Gefahrenbereich der laufenden Maschine greifen. Der A-bewertete Geräuschpegel des Gerätes beträgt typischenweise: Schalldruckpegel = 87 dB (A). Schalleistungspegel = 100 dB (A) Gehôrschutz tragen! Die Hand-Arm Vibration ist typischerweise niedriger als 2,5 m/s2. Der Hobel ist geeignet zum Hobeln von Flächen und Falzen und zum Anfasen von Kanten. Dieses Gerät darf nur wie angegeben bestimmungsgemäk venwendet werden. Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschlieRen. AnschluB ist auch an Steckdosen ohne Schutzkontakt môglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstürung entspricht der Europanorm EN 55014. Das Zubehôr mit Bestellnummem ersehen Sie bitte aus unseren Katalogen. p. 3

H 500, H 750, HB 750, HBE 800

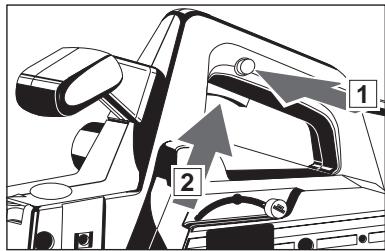

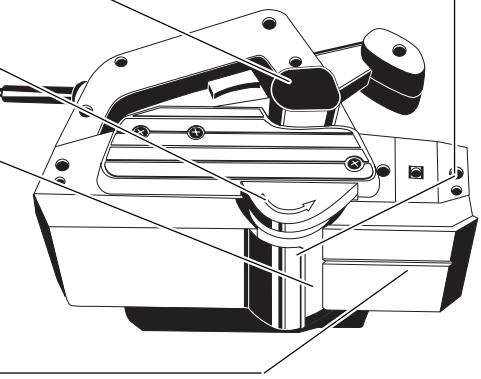

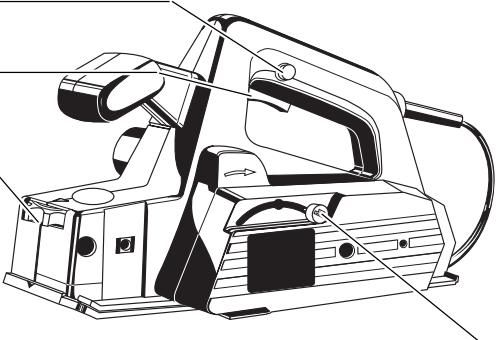

Kurzbeschreibung Ein Einschalten der Maschine ist erst nach Drücken der Einschaltsperre môglich (für Ihre Sicherhet). Schalterdrücker Stufenlose S pantiefeneinstellung über Stellrad Leerlaufdrehzahlbegrenzung für geräuscharmen Lauf - die Drehzahl wird bei Éntastung der Maschine vermindert. {nur bei HBE 800) Pendelschutzhaube selbstätig zurückschwenkend oder von Hand am Hebel zu betätigen. Integrierter Absaugkanal zum Anschlu8 einer Späneabsaugung. Messerwellenschutz selbstätig zurückschwenkend beim Falzen. In die Messenwelle kônnen Hartmetallwendemesser, Rustikalhobelmesser und Hobelmesser mit Spanbrechemuten (für bessere Spanabsaugung bei groBer Spanabnahme) eingesetzt werden: Rustikalhobelmesser und Hobelmesser mit Spanbrechemuten sind als Zubehôr erhältich Abgeschrägte Hobelsohle zum besseren Ansetzen am Material und mit V-Nut zum Anfasen von Kanten. Anderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Anderungen im Sinne der Weïterentwicklung unserer Produkte sind vorbehalten. Ein-/Ausschalten [77 Aus Sicherheitsgründen ist das Elektrowerkzeug mit einer Einschaltsperre versehen und der Ein-/Ausschalter läBt sich nicht arretieren Einschalten: Einschaltsperre (1) und dann Ein-/Ausschalter (2) drücken. Ausschalten: Ein-/Ausschalter loslassen

DEUTSCH 6 H 500, H 750, HB 750, HBE 800

Wechsel der Hobelmesser Einbau von Rustikalhobel- messem DEUTSCH VAN Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. [ Sobald eine Schneide des Hobelmessers stumpf ist, Hobelmesser wenden bzu. nach deren VerschleiB neue Hobelmesser einsetzen (nur paarweise!).

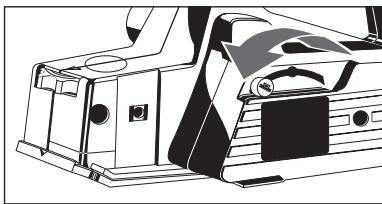

1. Pendelschuthaube mit dem Hebel

zurückschwenken und festhalten.

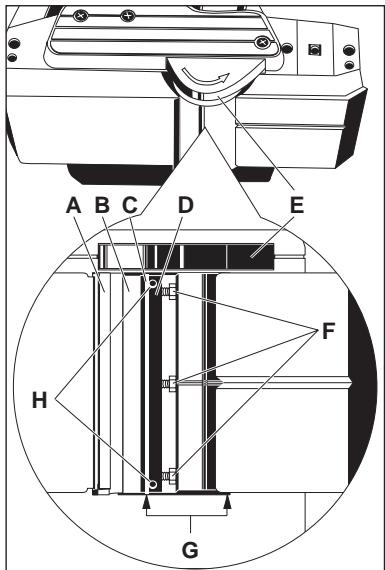

2. Schrauben (F) nach rechts drehend lôsen.

3. Messerwellenschutz (E) nach unten

drücken und Spannelement (D) komplett mit Hobelmesser seitiich herausziehen

Spannelement (D) und Messenwelle (B) reinigen.

Neues Hobelmesser seitich in Spannelement bündig einschieben, darauf achten, da& Nocken des Spannelements in Hobelmessemut eingrei

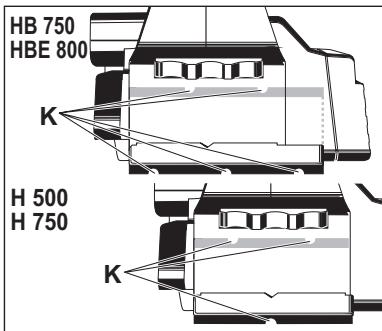

Spannelement mit neuem Hobelmesser so in die Messerwelle einschieben, da Hobelmesserkante und Gehäusekante (G) bündig abschlieBen Spannelement gegen Messerwelle drücken und verklemmen, hierzu Schrauben (F) linksdrehend festziehen Messerwelle um 1809 verdrehen und zweiten Hobelmessersatz wie beschrieben wechseln. [F Justierschrauben (H) nicht verstellen, Spannelemente sind werksseitig justiert! [CF Bei Verwendung von Hobelmessern mit Spanbrechemuten (K) immer Messerpaare mit unterschiedlicher Nutenanzahl einsetzen. [CF Kontrollieren, da& Hobelmesser nicht am Gehäuse stréifen. so) HB 750 HBE 800, [TP Hobelmesser und Spannelemente nur paarweise austauschen! Rustikalhobelmesser nur komplett mit zugehôrigen Spannelementen einbauen. Rustikalhobelmesser und Spannelement in Messerwelle einsetzen und mit Justierschrauben so einstellen, da& das Wellental des Rustikalhobelmessers mit der Hobelsohle übereinstimmit. Einstellrad muê hierbei auf "0" stehen. Darauf achten, da& Hobelmesser und Hobelsohle parallel sind. Spantiefe am Einstellrad auf 0,2 mm (max 0,4 mm) einstellen.

7 H 500, H 750, HB 750, HBE 800

Einstellen der Spantiefe Späneabsaugun (Zubehôrs) Sos Parallelanschlag (Zubehôr*) Falztiefenan- schla {Zul ben r+) Arbeitshinweise VAN Wartung DEUTSCH 8 Mit Stellrad Die Rastung erfolgt in 0.1 mm-Schritten. In Stellung P” (Parkstellung) sind die Hobelmesser im Gehäuse versenkt An das Gerët ist ein Staubsack oder mit einem Adapter ein Saugschlauch für Späneabsaugung mit einem NaB- und Trockensauger oder einem Haushaltsstaubsauger anschlieRbar.

• Im Lieferumfang nicht enthalten, empfohlene Ergénzung aus dem Zubehôrprogramm Die Hobelbreite bzw. Falzbreite ist nach Anbau des Parallelanschlags an der Skala einstellbar.

• Im Lieferumfang nicht enthalten, empfohlene Ergénzung aus dem Zubehôrprogramm Am Falztiefenanschlag kann die Falztiefe von 0 - 16 mm eingestellt werden. *Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehôrprogramm Nicht in den Gefahrenbereich der laufenden Messer greifent Maschine mit der vorderen Platte auf das Werkstück setzen und einschalten, bevor die Hobelmesser das Werkstück berühren und dann gleichmäBig über das Werkstück führen. Die Pendelschutzhaube darf nur durch das Werkstück oder mit dem Hebel betätigt werden Die V-Nut in der vorderen Auflageplatte ermôglicht ein sicheres Anfasen von Kanten. Spandicken-Einstellung zuerst auf "P” stellen. Dann je nach gewünschter Fasenbreite auf erfordertichen Wert einstellen. Stets die Lüftungsschlitze der Maschine sauber halten Verharzten S päneauswurf mit einem mit Terpentinersatz getränkten Tuch reinigen. Um eine ständige Betriebsbereitschaft zu gewährleisten, sole die Maschine einmal jähriich auf abgenutzte Kohlebürsten in einem AEG-Kundendienststützpunkt untersucht werden. Nur AE G Zubehôr und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer AEG Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten) Bei Bedarf kann eine Explosionszeichnung des Gerâtes unter Angabe der Maschinen Type und der zehnsteligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Atas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden angefordert werden.

Drag ut hyvelskär ur spännelement.

ABA 1ESBUA C PASNAHEIM AACHOM

EUTSCH CE-KONFORMITÂTSERKLARUNG Wir erklären in alleiniger Verantwortung, da dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 gemäB den Bestimmungen der Richülinien
