BRUGSANVISNING HB 750 AEG

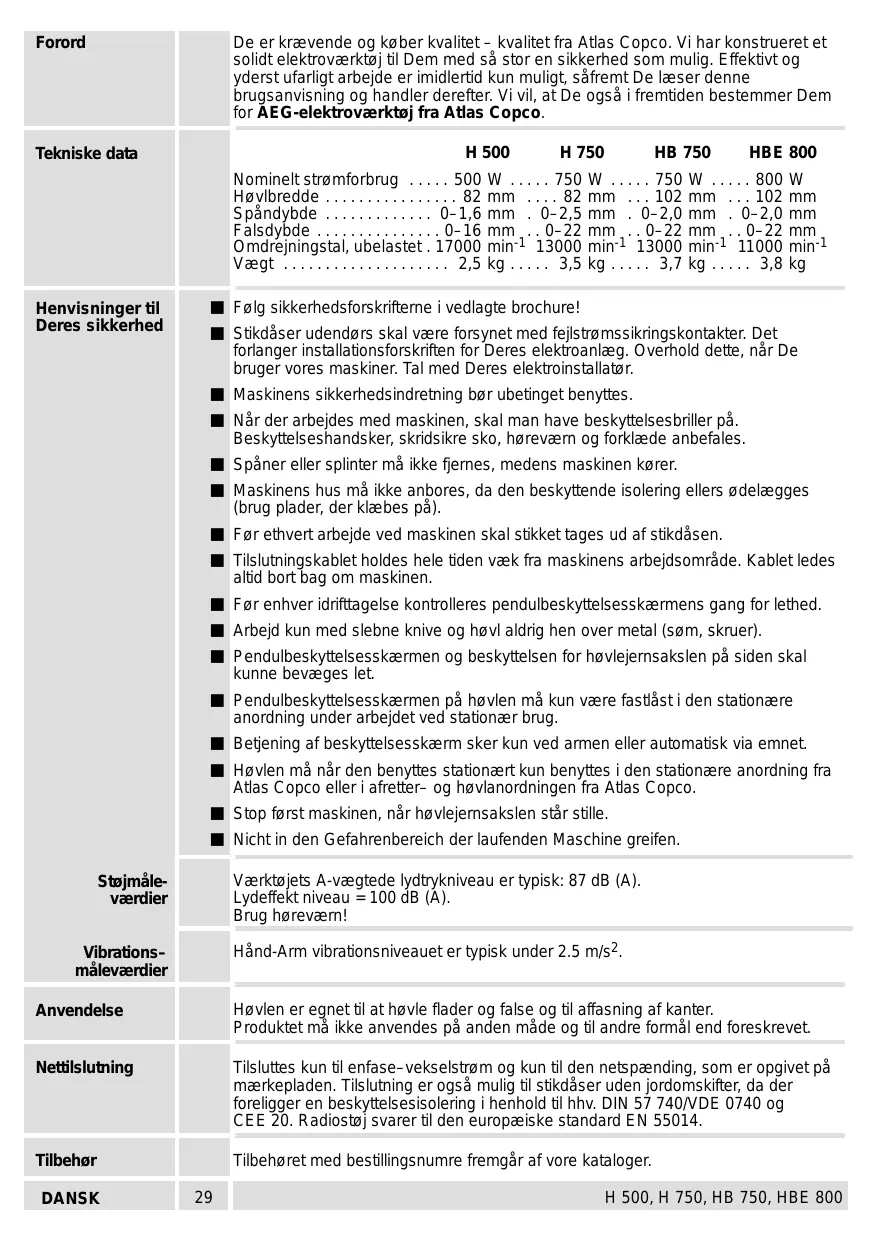

Forord Tekniske data Henvisninger til Deres sikkerhed Stojmäle- værdier Vibrations- mäleværdier Anvendelse Nettlslutning Tilbehor DANSK

De er krævende og kaber kvalitet - kvalitet fra Atlas Copco. Vi har konstrueret et solidt elektroværktaj til Dem med s8 stor en sikkerhed som mulig. Effektivt og Yderstufarigt arbeide er imidiertc kun mul! säfremt De læser denne brugsanvisning og handler derefter. Vi vil, at De ogsà i fremtiden bestemmer Dem for AEG-elektroværktoj fra Atlas Copco.

H 500 H 750 HB 750 HBE 800

• Nominelstramforbrug .…. 500 W = p. 750
• W Havibredde . - 82 mm 82 mm p. 102
• mm p. 102
• mm Spändybde 6-16 mm . 0-25 mm . 0-20 mm . 0-20 mm Falsdybde . 0-22 mm p. 0
• -22 mm p. 0
• -22 mm Omdreining lastet 17008 min? 13000 mini 13000 min1 11000 min? Vægt rss. 28 kg p. 3
• ,5 kg p. 3
• ,7 kg ,8 kg Falg sikkerhedsforskrifteme i vediagte brochure! Stikdäser udendars skal være forsynet med fejlstramssikringskontakter. Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, nâr De bruger vores maskiner. Tal med Deres elektroinstallatar. Maskinens sikkerhedsindretning bar ubetinget benyttes. Nèr der arbejdes med maskinen, skal man have beskyttelsesbriller pà. Beskyttelseshandsker, skridsikre sko, harevæm og forklæde anbefales. Späner eller splinter md ikke fjemes, medens maskinen korer. Maskinens hus mà ikke anbores, da den beskyttende isolering ellers gdelægges (brug plader, der klæbes pâ). For ethvert arbejde ved maskinen skal stikket tages ud af stikdäsen. Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsomräde. Kablet ledes ald bort bag om maskinen: Far enhver idriftagelse kontrolleres pendulbeskyttelsesskærmens gang for lethed. Arbejd kun med slebne knive og hovl aldrig hen over metal (sgm, skruen). Pendulbeskyttelsesskærmen og beskyttelsen for hoviejemsakslen pà siden skal kunne bevæges let. Pendulbeskyttelsesskærmen pà hovien mê kun være fastiäst i den stationære anordning under arbejdet ved stationær brug. Betjening af beskyttelsesskærm sker kun ved armen eller automatisk via emnet. Hovien mâ nèr den benyttes stationært kun benyttes i den stationære anordning fra Atlas Copco eller i afretter- og havianordningen fra Atlas Copco. Stop farst maskinen, när haviejemsakslen stär stille Nicht in den Gefahrenbereich der laufenden Maschine greifen. Vænajets A vægtede hdtyiniveau er Ypisk: 87 dB (A). Lydeffekt niveau = 100 dB (A) Brug horevæm! Händ-Arm vibrationsniveauet er typisk under 2.5 m/s2 Haven er egnet til at havie flader og false og til affasning af kanter. Produktet mà ikke anvendes pà anden mêde og tl andre formäl end foreskrevet. Tisluttes kun El enfase-vekselstram og kun El den netspænding, som er opgivet pà mærkepladen. Tilslutning er ogsà mulig ti stkdèser uden jordomskiier, da der foreligger en beskytelsesisolering i henhold ti hhv. DIN 57 740/VDE 0740 og CEE 20. Radiosta] svarer til den europæiske standard EN 55014. Tilbehgret med bestilingsnumre fremgär af vore kataloger. p. 3

H 500, H 750, HB 750, HBE 800

Kort beskrivelse Kontaktspærren tykkes ind, far maskinen tændes (for Deres egen sikkerheds skyld). Afbryder Trinlgs spéndybdeindstiling vha. indstilingshjulet. Stojsvag havi ved ubelastet omdrejning {un pà HBE 800) Pendulbeskytelsesskærmen svinger tlbage af sig selv eller aktiveres manuelt med armen. Integreret udsugningskanal ti tislutning af en spänudsugning Hoviejemsakselbeskyttelsesskærmen svinger tlbage af sig selv ved falsning 1 hoviejemsakslen kan der isættes hérdmetalvendeknive, rustikke havieknive og hovieknive med spänafbrækningsnoter (äl bedre spänopsugning ved store manquer späner). Rustikke havieknive og havleknive med spänafbrækningsnoter kan kobes som tilbehor. Hovlesäl med V-not gar det nemmere at anbringe havlen pà materialet, samt til at affase kanter. Ændringer: Tekst, billede og data svarer ti den tekniske udvikiing pâ tykketidspunktet. Der tages forbehold for ændrnger Som falge af videreudviking af vore produkter. Afbryderkontakt [7 Maskinen er af sikkerhedshensysn forsysnet med en indkoblingsspære. Indkobling: Der tykkes pà indkoblingsspærre og demæst pà ind-/udkobler. Udkobling: Der gives slip pé ind-/udkobler.

DANSK 30 H 500, H 750, HB 750, HBE 800

Udskifining af hoviekniv Isætning af rustikke hovieknive DANSK [LP Sà snart et skær pà havlekniven er uskarpt, vendes haviekniven. Nâr haviekniven er slidt, isættes nye havleknive (altid parvistl).

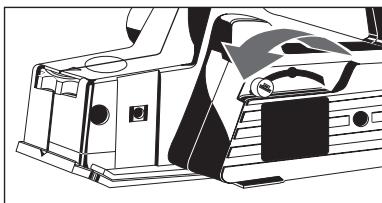

1. Sving pendulbeskyttelsesskærmen tilbage

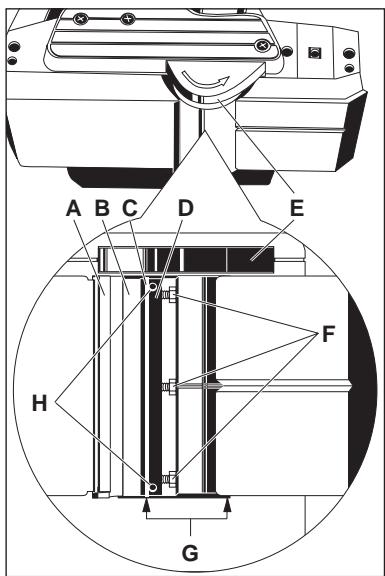

ned og træk spændeelement (D) samt havieknive ud ti siden.

4. Træk hovieknivene ud af

spændeelementet Rengor spændeelement (D) og haviejemsaksel (B).

6. Skub en ny havlekniv ind i

spændeelementet pà siden, 53 den flugter med kanten. Vær opmærksom pà, at Knasten pà spændeelementet griber ind i noten pà haviekniven. Skub spændeelementet med ny haviekniv ind i haviejemsakslen, at hgvieknivens kant og husets kant (6) flugter. Tryk spændeelementet mod haviejemsakslen og klem det fast. Spænde skruerne (F) mod venstre. Drej haviejemsakslen 180 (og udskift det andet havieknivssæt.

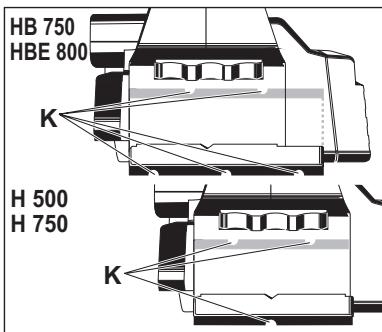

so) lea Indstl ikke justeringsskruerne (H), da spændeelementeme er justeret pà fabrikken. [LP Hvis der benyttes havieknive med spänafbrækningsnoter (K), skal der altid benyttes knivpar med forskelligt antal noter. [CF Kontrollér at havieknivene ikke rammer huset. LP Havieknive og spændeelementer skal altid udskiftes parvist. Isæt kun rustikke havieknive med passende spændeelementer. Isæt rustik haviekniv og spændeelement i haviejemsakslen og indstl det hele med justeringsskrueme, sà haviejemsfordybningen pà den rustikke hoviekniv stemmer overens med hoviesélen. Indstilingshjulet skal stà pà "0". Vær opmærksom pà, at haviekniv og havlesäl er parallelle VAN For ethvert arbejde ved maskinen skal stikket tages ud af stikdäsen. Indstl spändybde pà indstilingshjulet pà 0,2 mm (max. 0,4 mm)

Indstilling af spändybde Spénudblæsning (Tilbehor*) Parallelanschlag (Tilbehor*) Falsedybde- anslag (Tilbehor*) Arbejds- véjledning Vedligeholdelse DANSK

Indstilingen sker i 0,1 mm interval. 1 stiling "P” (parkering) er haviekniven nedsænket i huset. An das Gerët ist ein Staubsack oder mit einem Adapter ein Saugschlauch für Späneabsaugung mit einem NaB- und Trockensauger oder einem Haushaltsstaubsauger anschlieRbar. *Ikke inkludereti leveringsomfanget, kab kobes som tlbehor. Hoviebredden og falsebredden kan indstiles pà skalaen, nèr parallelanslaget er monteret. *Ikke inkludereti leveringsomfanget, kab kobes som tlbehor. Pà falsedybdeanslaget kan falsedybden indstilles fra 0 - 16 mm. *Ikke inkludereti leveringsomfanget, kab kobes som tlbehor. Pas pà ikke at fà händen ind i arbejdsomrädet. Anbring maskinen med den forreste plade pà emnet og tænd maskinen, far havleknivene bergrer emnet. Far derefter havien jævnt hen over emnet Pendulbeskytelsesskærmen mä kun aktiveres med emnet eller med armen. V-noten i den forreste anlægsplade muliggar en sikker affasning af kanter. Stil forst späntykkelses-indstlingen pà "P”. Indstil derefter pà den værdi, som passer tl den gnskede fasebredde Hold altid maskinens ventilationsbninger rene. Rengr et harpikstiistoppet spänudkast med en klud vædet med mineralsk terpentin. For at sikre en lang levetid skal maskinen undersgges en gang om äret for slidte kul hos et autoriseret AE G-værksted. Brug kun Atlas Copco tibehor og reservedele. Lad de komponenter, hvis udskifiing ikke er blevet beskrevet, udskifte hos Atas Copco service (se kundeserviceadressen). Ved opgivelse af type nr. der er angivet pà maskinens effektskit, kan De rekvirere en reservedelstegning, ved henvendelse til: Atas Copco Elektroværktpj, Brogrenen 3, DK-2635 Ishgi.
