GEBRUIKSAANWIJZING SC-PM02 PANASONIC

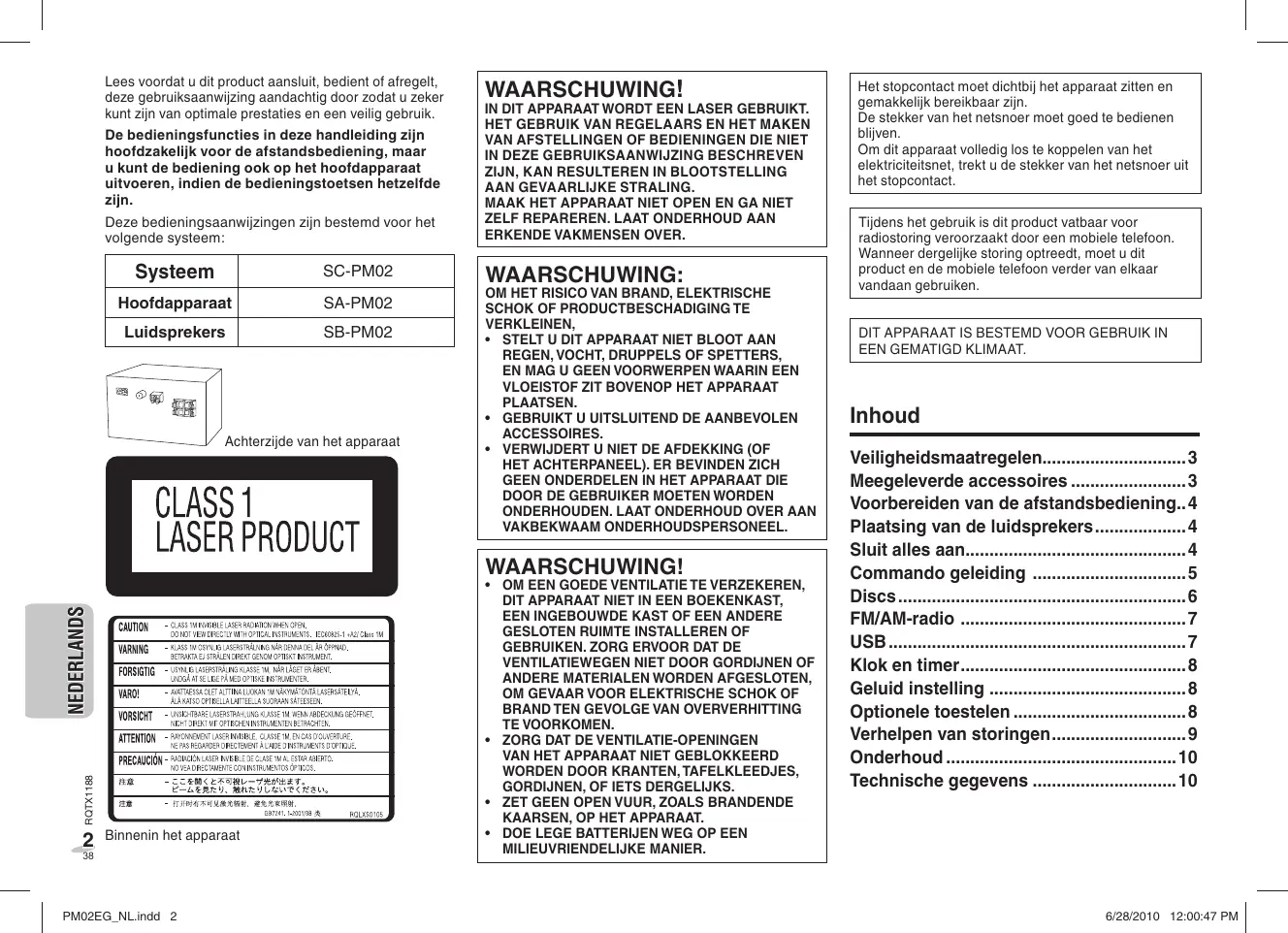

PM02_SP.indd 10 6/25/2010 3:06:59 PM Lees voordat u dit product aansluit, bedient of afregelt, deze gebruiksaanwijzing aandachtig door zodat u zeker kunt zijn van optimale prestaties en een veilig gebruik. De bedieningsfuncties in deze handleiding zijn hoofdzakelijk voor de afstandsbediening, maar u kunt de bediening ook op het hoofdapparaat uitvoeren, indien de bedieningstoetsen hetzelfde zijn. Deze bedieningsaanwijzingen zijn bestemd voor het volgende systeem: Systeem SC-PM02 Hoofdapparaat SA-PM02 Luidsprekers SB-PM02 Achterzijde van het apparaat WAARSCHUWING! IN DIT APPARAAT WORDT EEN LASER GEBRUIKT. HET GEBRUIK VAN REGELAARS EN HET MAKEN

VAN AFSTELLINGEN OF BEDIENINGEN DIE NIET

IN DEZE GEBRUIKSAANWIJZING BESCHREVEN

• VERWIJDERT U NIET DE AFDEKKING (OF

Binnenin het apparaat

• DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER. Het stopcontact moet dichtbij het apparaat zitten en gemakkelijk bereikbaar zijn. De stekker van het netsnoer moet goed te bedienen blijven. Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact. Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele telefoon verder van elkaar vandaan gebruiken. DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT. Inhoud Veiligheidsmaatregelen..............................3 Meegeleverde accessoires ........................3 Voorbereiden van de afstandsbediening..4 Plaatsing van de luidsprekers ...................4 Sluit alles aan..............................................4 Commando geleiding ................................5 Discs ............................................................6 FM/AM-radio ...............................................7 USB ..............................................................7 Klok en timer ...............................................8 Geluid instelling .........................................8 Optionele toestelen ....................................8 Verhelpen van storingen ............................9 Onderhoud ................................................10 Technische gegevens ..............................10 6/28/2010 12:00:47 PM Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeelden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. Opstelling Plaats het apparaat op een horizontale ondergrond waar het niet blootgesteld staat aan direct zonlicht, hoge temperaturen, hoge vochtigheid of sterke trillingen. Dit om beschadiging van de behuizing en de inwendige onderdelen te voorkomen, en een lange levensduur van het apparaat te waarborgen. Zet het apparaat minimaal 15 cm van de muur e.d., om vervorming en andere ongewenste akoestische effecten te voorkomen. Vreemde voorwerpen Zorg dat geen metalen voorwerpen in het apparaat terechtkomen. Dit kan resulteren in een elektrische schok of een defect. Pas tevens op dat geen vloeistoffen in het apparaat terechtkomen. Dit kan resulteren in een elektrische schok of een defect. Mocht het toch gebeuren, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw dealer. Spuit geen insectenspray op of in de buurt van het apparaat. Deze sprays bevatten gassen die kunnen ontvlammen wanneer zij in de buurt van het apparaat worden gebruikt. Zet geen zware voorwerpen op het apparaat. Bedrijfsspanning Gebruik het apparaat niet op een hoogspanningsbron. Dit kan resulteren in overbelasting en zelfs brand. Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvuldig de stroomvoorziening wanneer u het apparaat op een boot of andere plaats wilt gebruiken waar wellicht gelijkstroom is. Behandeling van het netsnoer Zorg dat het netsnoer juist is aangesloten en niet beschadigd is. Verkeerde aansluiting of beschadiging van het netsnoer kan resulteren in brand of in een elektrische schok. Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. Pak altijd de stekker vast wanneer u het netsnoer wilt losmaken uit het stopcontact. Trek niet aan het netsnoer, want dit kan resulteren in een elektrische schok. Pak de stekker nooit met natte handen vast, anders kunt u een elektrische schok krijgen. Reparaties Probeer nooit zelf reparaties aan het apparaat uit te voeren. Als het geluid wegvalt, de indicators niet oplichten, het apparaat rook uitstoot of er een andere storing optreedt, die niet in de gebruiksaanwijzing is beschreven, trek dan het netsnoer uit en neem contact op met uw dealer of een officieel servicecentrum. Reparatie, demontage e.d. door niet bevoegde personen kan resulteren in een elektrische schok of beschadiging van het apparaat. Voor een lange levensduur verdient het aanbeveling de stekker uit het stopcontact te trekken wanneer u het apparaat langere tijd niet denkt te gebruiken. Meegeleverde accessoires Gelieve te controleren of de volgende accessoires zijn meegeleverd. 1 x Netsnoer 1 x FM-binnenantenne 1 x AM-raamantenne NEDERLANDS Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Veiligheidsmaatregelen 1 x Afstandsbediening (N2QAYB000555) RQTX1188 Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

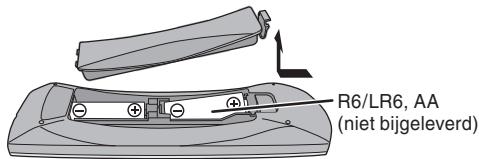

PM02EG_NL.indd 3 6/28/2010 12:00:48 PM Voorbereiden van de afstandsbediening Plaatsing van de luidsprekers Gebruik alkaline- of mangaanbatterijen. Stop de batterijen op de juiste manier in de afstandsbediening en zorg er voor dat u de + en – op de juiste polen aansluit. R6/LR6, AA (niet bijgeleverd) RQTX1188 NEDERLANDS Richt bij een maximale afstand van 7 meter, de afstandsbedieningssensor direct op de voorkant van het apparaat en vermijd eventuele obstakels (Z blz. 5).

Opmerking over het gebruik van de afstandsbediening

• Gebruik niet oude en nieuwe batterijen door elkaar.
• Gebruik niet tegelijkertijd batterijen van een verschillend type.
• Haal de batterijen niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.
• Probeer niet alkaline- of mangaanbatterijen op te laden.
• Gebruik geen batterijen waarvan de mantel is losgeraakt.
• Niet verhitten of blootstellen aan vuur.
• Laat de batterij(en) niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Verkeerd gebruik van batterijen in de afstandsbediening kan elektrolytlekkage veroorzaken, wat een brand kan veroorzaken.
• Verwijder de batterijen indien u de afstandsbediening voor langere tijd niet gaat gebruiken. Bewaar de batterijen op een koele, donkere plaats. Draag bij tot het behoud van het milieu.
• Lege en oplaadbare batterijen mogen niet bij het huisvuil worden geplaatst. GEVAAR Explosiegevaar wanneer de batterij op onjuiste wijze vervangen wordt. Vervang alleen door een zelfde soort batterij of equivalent, die door de fabrikant aanbevolen worden. Gooi de gebruikte batterijen weg zoals door de fabrikant voorgeschreven wordt. Sluit alles aan De luidsprekers zijn identiek gebouwd, zodat er geen onderscheid is tussen het linker en het rechter kanaal. De luidsprekersroosters kunnen niet verwijderd worden. Gebruik alleen de meegeleverde luidsprekers Het gebruik van andere luidsprekers kan het apparaat beschadigen en zal een nadelige invloed hebben op de geluidskwaliteit.
• Laat een afstand van ten minste 10mm tussen uw luidsprekers en dit systeem, om een goede ventilatie te verzekeren.
• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet deze luidsprekers derhalve niet te dicht in de buurt van TV-toestellen, PC’s of andere apparaten neer die gemakkelijk door magnetisme worden beïnvloed.
• De luidsprekers kunnen beschadigd raken en zullen minder lang meegaan indien u voor langere tijd geluid met hoge uitgangsniveaus weergeeft.
• Voorkom beschadiging door het volume in de volgende gevallen te verlagen. – Wanneer het geluid vervormd is. – Wanneer u de geluidskwaliteit afstelt. Voorzichtig!
• Gebruik de luidsprekers enkel met het aanbevolen systeem. Zo niet zouden de versterker en de luidsprekers schade kunnen oplopen en kan er brand ontstaan. Ga bij een erkende vakman ten rade als er schade optreedt of als u plots een wijziging in de werking van het toestel bemerkt.
• Bevestig deze luidsprekers niet op de muur of tegen het plafond.

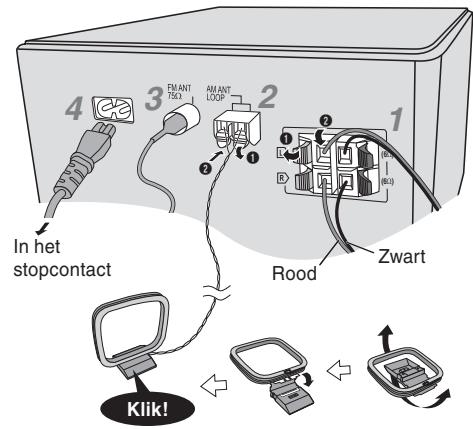

(6:) In het stopcontact Rood Zwart Klik!

Sluit aan de luidspreker. Let erop dat u de polariteit van de luidsprekerdraden niet kruist (kortsluiting) of omkeert. Als u dit doet kunnen de luidsprekers worden beschadigd.

Sluit aan de AM raamantenne. Zet de antenne recht op haar voetstuk.

Sluit aan de FM binnenantenne. Plaats de antenne waar de ontvangst optimaal is.

Sluit aan de AC netsnoer. Het bijgeleverde netsnoer is uitsluitend bestemd voor dit apparaat. Gebruik het niet voor andere apparatuur. Gebruik geen netsnoer van een ander apparaat.

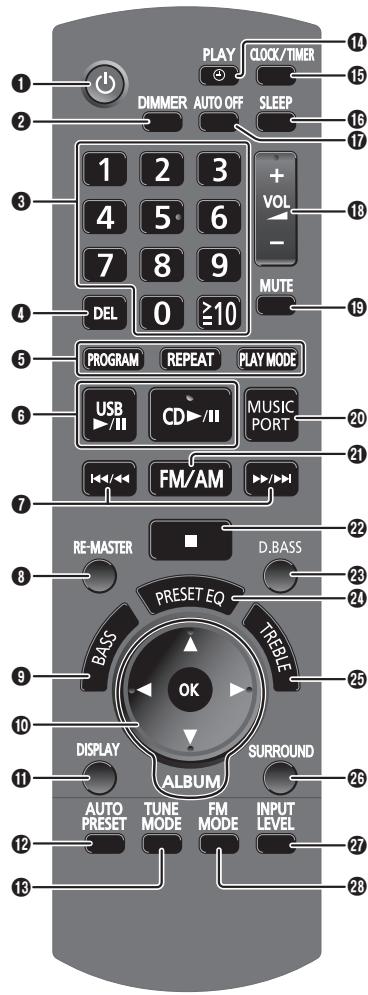

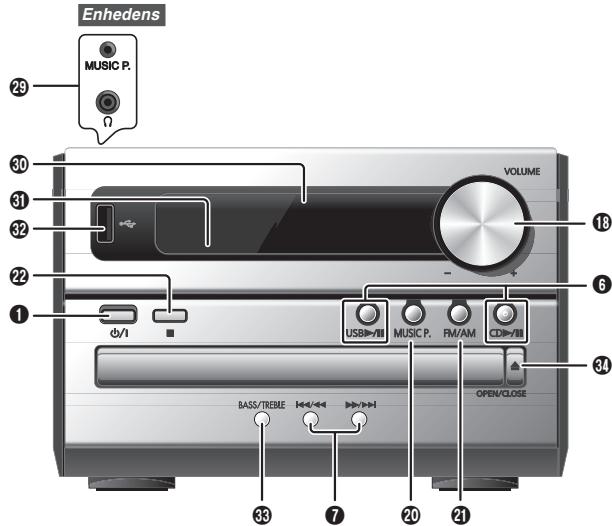

PM02EG_NL.indd 4 6/28/2010 12:00:48 PM Commando geleiding Enhedens De nummers die tussen haakjes staan verwijzen naar de betreffende bladzijde.

A Stand-by/aan schakelaar [ `], [1 ] (8, 10) Indrukken om het apparaat aan of uit te schakelen. In de uitgeschakelde stand verbruikt het apparaat nog een geringe hoeveelheid stroom.

Deze functie staat u toe om het toestel uit te zetten (behalve in radio modus) nadat het apparaat is ongebruikt gelaten voor ongeveer 30 minuten. “AUTO OFF” wordt geactiveerd als de fabrieksinstellingen. Druk tweemaal op om te annuleren. V [8] (6, 7) R Volumeregelaar [+/–, VOL [+/–, VOLUME] b [FM MODE] (7)

S [MUTE] Om het geluid te onderdrukken. Druk opnieuw om te annuleren. “MUTE” is ook geannuleerd wanneer het volume is ingesteld of het apparaat is uitgezet. W [D.BASS] (8) X [PRESET EQ] (8) Y [TREBLE] (8) Z [SURROUND] (8) a [INPUT LEVEL] (9) c MUSIC P. (muziekpoortbus) (9) Hoofdtelefoonbus, (9) d Displaypaneel NEDERLANDS

Druk op [x, OPEN/CLOSE] op het hoofdapparaat om de lade te openen. Het apparaat wordt ingeschakeld, leg een disc in de disclade met de label omhoog. Druk nogmaals op [x, OPEN/CLOSE] om de disclade te sluiten. Druk op [4/9, CD] om opnieuw met afspelen te starten. Weergavestop Druk op [8]. Pauze afspelen Druk op [4/9, CD]. Druk hier nogmaals op, om het afspelen te hervatten. Tracks overslaan Druk op [2/3] of [5/6]. Tracks zoeken Houd tijdens afspelen of pauze [2/3] of [5/6] ingedrukt. Album overslaan Druk op [R/T]. Met deze functie kunt u maximaal 24 muzieknummers programmeren.

Druk op [4/9, CD] en vervolgens op [8]. Druk op [PROGRAM].

Druk op de cijfertoetsen om de betreffende track te kiezen. Herhaal deze stap om andere tracks te programmeren. Druk op [4/9, CD] om opnieuw met afspelen te starten.

Druk op [R/T] om het album te kiezen. Druk een keer op [5/6] en dan op de cijfertoetsen, om het gewenste track te kiezen. Druk op [OK]. Herhaal stappen 3 t/m 5 om andere tracks te programmeren. Druk op [4/9, CD] om opnieuw met afspelen te starten. Annuleer Druk op [PROGRAM] in de programmafunctie stopfunctie. Programma opnieuw afspelen NEDERLANDS Afspeelmodus Druk op [PLAY MODE] om de gewenste functie te kiezen. 1-TRACK 1TR 1-ALBUM 1ALBUM RANDOM RQTX1188 RND 1-ALBUM RANDOM 1ALBUM RND

PM02EG_NL.indd 6 Speelt op de disc, één gekozen track af. Druk op de cijfertoetsen om de betreffende track te kiezen. Speelt op de disc, één gekozen album af. Druk op [R/T] om het album te kiezen. Een disc wordt in willekeurige volgorde afgespeeld. Alle tracks op één gekozen album worden in willekeurige volgorde afgespeeld. Druk op [R/T] om het album te kiezen. Druk op [PROGRAM] en vervolgens op [4/9, CD] in de stopfunctie. Programmainhoud Zorg er voor dat “PGM” wordt controleren weergegeven en druk aansluitend op [2/3] of [5/6]. Als u tijdens het programmeren wilt controleren, druk dan twee keer op [PROGRAM] nadat “PGM” is verschenen, en aansluitend op [2/3] of [5/6]. Wis de laatste track Druk op [DEL] in de stopfunctie. Wis alle Druk op [8] in de stopfunctie. geprogrammeerde “CLR ALL” verschijnt op de tracks display. Druk binnen 5 seconden nogmaals op de toets om alle tracks te wissen.

• Het programmageheugen wordt gewist, wanneer u de disclade opent.
• Om play programma of gekozen afspeelmodus te herhalen, druk op [REPEAT]. Druk opnieuw om te annuleren. Het controleren van de trackinformatie U kunt de informatie van de huidige track bekijken in het displaypaneel. Druk op [DISPLAY] tijdens het afspelen of in de pauzestand.
• Dit apparaat ondersteunt versie 1.0 en 1.1 ID3 tags.
• Tekstgegevens die niet worden ondersteund worden niet weergegeven. OPMERKING over CD’s
• Dit apparaat kan 99 tracks verwerken.
• Dit apparaat kan MP3-bestanden afspelen en, afgeronde, audio CD-R/RW’s in CD-DA-formaat.
• Het kan zijn dat het apparaat sommige CD-R/RW’s niet kan afspelen, omdat de kwaliteit van de opnames te slecht is. OPMERKING over MP3
• Bestanden worden gelezen als tracks en mappen worden gelezen als albums.
• Dit apparaat geeft toegang tot maximaal 999 tracks, 255 albums en 20 sessies.
• Discs dienen conform te zijn met ISO9660 niveau 1 of 2 (behalve voor uitgebreide formaten).
• Om de bestanden in de gewenste volgorde af te spelen, voeg drie cijfers toe aan de map en de bestandsnamen, in de volgorde waarin u deze wilt afspelen. Weergavebeperkingen voor MP3
• Indien u MP3’s hebt opgenomen op dezelfde disc als CD-DA, kan alleen het format, opgenomen in de eerste sessie, worden afgespeeld.
• Sommige MP3’s kunnen mogelijk niet worden afgespeeld als resultaat van de conditie van de disc of van de opname.
• Opnames worden niet noodzakelijk afgespeeld in de volgorde zoals u ze hebt opgenomen. 6/28/2010 12:00:49 PM 30 FM en 15 AM-zenders kunnen voorgeprogrammeerd worden. Handmatige afstemming

• Bij overmatige atmosferische ruis, kan de automatische afstemfunctie onderbroken worden.

De geluidskwaliteit verbeteren Wanneer “FM” gekozen is Druk op [FM MODE] zodat de optie “MONO” op de display verschijnt. Druk opnieuw om te annuleren.

• “MONO” wordt ook uitgeschakeld wanneer u een andere frequentie kiest.
• Schakel de optie “MONO” uit, als u normaal wilt luisteren. Wanneer “AM” gekozen is Houd [TUNE MODE] ingedrukt. Telkens als u deze knop ingedrukt houdt: BP2 BP1 RDS-uitzendingen Dit apparaat kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is. Druk op [DISPLAY] om op de display weer te geven: Programmatype Zendernaam Frequentie

(PTY) (PS) (FREQ) RDS-displays zullen soms niet verschijnen indien de ontvangst slecht is. PM02EG_NL.indd 7 Druk op [PLAY MODE] om “CURRENT” (actuele) of “LOWEST” (laagste) frequentie te kiezen. Druk op [AUTO PRESET] om het voorprogrammeerproces te starten.

Druk op [TUNE MODE] om de optie “MANUAL” te kiezen. Druk op [2/3] of [5/6] om de gewenste radiozender in te stellen. Druk op [PROGRAM]. Druk de cijfertoetsen in om het kanaal te kiezen. Wanneer u een zender wilt vastleggen op een kanaal dat reeds bezet is, wordt de eerder voorgeprogrammeerde zender automatisch gewist. Herhaal de stappen 2 t/m 4 als u meer voorkeurstations wilt instellen. Een voorkeurzender kiezen

Druk op [TUNE MODE] om de optie “PRESET” te kiezen. 2 Druk op [2/3] of [5/6] om het kanaal te kiezen. Of, druk op de cijfertoetsen om het kanaal te kiezen. Insteling AM-toewijzing (alleen met het hoofdapparaat) Dit systeem kan ook AM-uitzendingen ontvangen die zijn toegewezen in stappen van 10 kHz. Houd [FM/AM] ingedrukt. Na een paar seconden verschijnt in de display een knipperende weergave van de huidige minimumfrequentie. Laat de toets los wanneer de minimumfrequentie verandert.

• U kunt terugkeren naar de oorspronkelijke stap door de hierboven vermelde stappen te herhalen.
• Wanneer de instelling is gewijzigd, is de eerder vooraf ingestelde frequentie gewist. USB Door de USB-connectiviteit kunt u USB-apparaten van de categorie massaopslag aansluiten en tracks en bestanden afspelen. Voorbereiding Voordat u het USB-massaopslagapparaat aan het toestel aansluit, moet u ervoor zorgen, dat u een back-up maakt van de gegevens die hierin opgeslagen zijn. Gebruik geen USB verlengkabel. USBmassaopslagapparaat aangesloten via deze kabel wil niet worden ondergekend door deze apparaat.

Verminder het volume en sluit het USBmassaopslagapparaat aan op de USB-poort. Houd het hoofdapparaat vast wanneer u de USBmassaopslagapparaat tot stand brengt of verbreekt.

Druk op [4/9, USB] om opnieuw met afspelen te starten. Weergavestop Druk op [8]. “RESUME” wordt weergegeven. De positie wordt in het geheugen opgeslagen. Druk op [4/9, USB] om de weergave te hervatten. Druk opnieuw op [8] om de positie te wissen. De verdere bedieningsfuncties zijn zoals beschreven in “Discs” (Z blz. 6). Compatibel apparaat Apparaten, die gedefinieerd worden als USB-apparaten met massageheugen:

• USB-apparaten, die alleen maar gegevensuitwisseling ondersteunen.
• USB-apparaten die USB 2.0 bij volle snelheid ondersteunen. Ondersteunde Formaten
• Een track moet de extensie “.mp3” of “.MP3” hebben.
• CBI (Control/Bulk/Interrupt) wordt niet ondersteund.
• Een apparaat dat NTFS bestandssysteem gebruikt wordt niet ondersteund. [Alleen FAT 12/16/32 (File Allocation Table 12/16/32) bestandssysteem wordt ondersteund.]
• Navenant de sectorgrootte, functioneren sommige bestanden eventueel niet.
• Maximum aantal albums: 255 albums
• Maximum aantal tracks: 2500 tracks
• Maximaal aantal tracks per album: 999 tracks NEDERLANDS Het geheugen vooraf instellen RQTX1188 FM/AM-radio

6/28/2010 12:00:50 PM Klok en timer De afspeeltimer gebruiken U kunt de timer zo instellen dat u op een bepaalde tijd wordt gewekt. De klok instellen

Druk op [CLOCK/TIMER] om de optie “CLOCK” te kiezen. Schakel het apparaat in en stel de klok in. Breng de muziekbron waar u naar wilt luisteren, in gereedheid; disc, radio, USB of muziekpoort en stel het volume.

Binnen 10 seconden druk op [R/T] om de tijd in te stellen.

Binnen 10 seconden druk op [R/T] om de begintijd in te stellen.

Druk op [OK]. De klok werkt volgens het 24-uursysteem.

• Druk op [CLOCK/TIMER] om de klok een paar seconden weer te geven.
• Zet de klok regelmatig gelijk om de tijd nauwkeurig bij te houden. Met behulp van deze functie kunt u er voor zorgen dat het apparaat aan de hand van een vooraf ingestelde tijd automatisch wordt uitgeschakeld. Druk op [SLEEP] om de gewenste tijd te kiezen. 60 MIN 90 MIN 120 MIN OFF

• De afspeel- en de slaaptimer kunnen tegelijkertijd worden gebruikt.
• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timerinstellingen elkaar niet overlappen. RQTX1188 NEDERLANDS Druk op [SLEEP] om de tijd te weer te geven en druk nogmaals op [SLEEP] om de gewenste tijd te kiezen.

het niveau in te stellen (–4 t/m +4). Surround sound Druk op [SURROUND], om “ON SURROUND” of “OFF SURROUND” te kiezen. Als de storing bij een stereo FMontvangst toeneemt, annuleer dan het surround sound effect. D.Bass Druk op [D.BASS], om “ON D.BASS” of “OFF D.BASS” te kiezen. Re-master Druk op [RE-MASTER], om “ON RE-MASTER” of “OFF RE-MASTER” te kiezen. Herhaal de stappen 2 en 3 om de eindtijd in te stellen. De timer inschakelen De slaaptimerfunctie gebruiken 30 MIN Geluid instelling

Druk op [`] om het apparaat uit te schakelen.

instellingen veranderen Herhaal de stappen 1 t/m 4 en 6 (Z zie hierboven). Verander de bron of het volume

1) Druk twee keer op [#, PLAY] om het

indicatielampje van de timer op de display uit te schakelen.

2) Verander de bron of het volume.

3) Voer de stappen 5 en 6 uit (Z zie

hierboven). Controleer instellingen Druk op [CLOCK/TIMER] om de optie “ # PLAY 1”, “ # PLAY 2” of “ # PLAY 3” te kiezen. Annuleren Druk twee keer op [#, PLAY] om het indicatielampje van de timer op de display uit te schakelen.

• De timer wordt gestart op de vooraf ingestelde tijd, waarbij het volume stapsgewijs wordt verhoogd tot het vooraf ingestelde niveau.
• Om de timer te laten werken, het apparaat moet wel in de standby modus staan. Optionele toestelen Vermijd storingen met andere Panasonic-apparaten Het kan gebeuren, dat andere Panasonic audio- of videoapparaten in werking worden gezet, wanneer u het toestel bedient met de meegeleverde afstandsbediening. Voor uitsluitend bewerking van dit systeem, synchroniseer het hoofdapparaat met zijn overeenkomende afstandsbediening om in “REMOTE 2” modus te werken.

Druk en houd [MUSIC P.] op het hoofdapparaat en [ 2 ] tot “REMOTE 2” is verschijnd.

Houd [OK] en [ 2 ] tenminste 2 seconden ingedrukt. U kunt terugkeren naar de stand “REMOTE 1” door stap 1 en 2 te herhalen en [ 2] te vervangen door [1]. 6/28/2010 12:00:50 PM Steek de audiokabel op de MUSIC P.-bus aan. ■ Algemene storingen De USB drive of de inhoud ervan kan niet gelezen worden.

• Het formaat van de USB-drive of van de inhoud ervan is niet compatibel met het systeem.
• De USB-hostfunctie van dit product werkt eventueel niet met bepaalde USB-apparaten.
• USB-apparaten met een geheugencapaciteit van meer dan 8 GB functioneren in bepaalde gevallen niet. Druk op [MUSIC PORT] (hoofdtoestel: [MUSIC P.]) en begin met afspelen de draagbare audioapparatuur. De toetsen op de afstandsbediening werken niet.
• Controleer of de batterijen op de juiste manier zijn ingezet. Langzame werking van het USB-apparaat.
• Om grote bestanden of USB-flashdrive met groot geheugen te lezen is meer tijd nodig. Vervormd geluid of geen geluid.
• Sluit af het apparaat, vaststel en corrigeer de oorzaak. Zet het apparaat opnieuw aan. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en door het toestel te gebruiken in een warme omgeving. “NO PLAY”
• Controleer de inhoud.
• Alleen bestanden in MP3-formaat kunnen afgespeeld worden.
• Als er meer dan 255 albums of mappen zijn (audio en niet-audio), zullen sommige van de MP3-bestanden in deze albums misschien niet worden gelezen en afgespeeld. Zet deze muziekalbums over op een andere USB-apparaat. U kunt ook het USB-apparaat opnieuw formatteren en deze muziekalbums opslaan voordat u de andere niet-audiomappen opslaat.

Om geluid ingangsniveau in te stellen Druk op [INPUT LEVEL] om “HIGH” (hoog) of “NORMAL” (normaal) te kiezen.

• Snoer en toestel zijn niet bijgeleverd.
• Zie het detail in de gebruiksaanwijzing van de draagbare audioapparatuur. Sluit aan op de hoofdtelefoon Sluit aan de hoofdtelefoon (niet bijgeleverd) op de hoofdteleponbus. Stekkertype: Ø 3,5 mm stereo
• Vermijd langdurig luisteren, aangezien dit uw gehoor kan beschadigen.
• Overmatig geluidsvolume via oor- en hoofdtelefoon kan gehoorverlies veroorzaken.
• Gedurende lange tijd luisteren op vol volume kan de gebruiker gehoorschade geven. Gebruik vooral de geleverde of aanbevolen hoofdtelefoon of oortelefoon. Raadpleeg de onderstaande tabel voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, indien u twijfels hebt omtrent de controlepunten of het probleem niet kunt verhelpen. Het is mogelijk, dat tijdens de weergave een “zoemgeluid” te horen is.
• Een netsnoer of fluorescerend licht, liggen te dicht bij het apparaat. Houd andere apparaten en kabels uit de buurt van het apparaat. ■ Discs Onjuiste weergave in de display of het afspelen begint niet.
• U hebt de disc niet correct in de lade gelegd, corrigeer dit.
• De disc is misschien vuil. Veeg ze schoon.
• Vervang de disc als deze bekrast of kromgetrokken is, of een afwijkende vorm heeft.
• Er is condens gevormd: wacht 1 t/m 2 uur, totdat deze verdampt is. ■ Radio Zwevend geluid.
• Sluit af television in de nabijheid of verplaats het apparaat weg van de television.
• Schakel in de tunerstand AM over naar BP 1 of BP 2. ■ Displays hoofdapparaat “F61” of “F76”
• Controleer de aansluiting van de luidsprekerkabels en corrigeer zonodig. Als dit het probleem niet oplost, neem dan contact op met uw dealer.
• Trek het USB-apparaat uit. Zet het apparaat uit en aan opnieuw. “ERROR”
• Er werd een verkeerde bediening uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw. “ADJUST CLOCK”
• Klok is niet gezet. Stel de klok in overeenkomstig. Lage bromtoon tijdens AM-ontvangst.
• Houd de antenne uit de buurt van andere kabels en snoeren. “ADJUST TIMER”
• Afspeeltimer van de play is niet gezet. Stel in de afspeeltimer van de play overeenkomstig. ■ USB “AUTO OFF”
• Het apparaat is gelaten ongebruikt voor ongeveer 29 minuten en het wilt afsluiten in een minuut. Druk op enige toets te annuleren. Geen reactie wanneer [ 4/9, USB] is opgedrukt.
• Trek het USB-apparaat uit en sluit het opnieuw weer aan. U kunt ook het toestel uit- en weer aanschakelen. NEDERLANDS Schakel de equalizer functie (als er een is) van de draagbare audioapparatuur uit voordat u het apparaat op de MUSIC P. (muziekpoort) aansluit. Anders kan het geluid van de luidspreker vervormd worden. Verhelpen van storingen RQTX1188 Draagbaar audioapparaat

PM02EG_NL.indd 9 6/28/2010 12:00:50 PM Systeemgeheugen resetten (Initialiseren) In de volgende gevallen dient u het geheugen terug te stellen volgens de onderstaande procedure:

• Het apparaat reageert niet wanneer u de toetsen indrukt.
• U wilt de geheugeninhoud wissen om de oorspronkelijke instellingen te herstellen. Om het systeemgeheugen te resetten

1) Haal de stekker van het netsnoer uit het

stopcontact. (Wacht tenminste 3 minuten alvorens stap 2 uit te voeren.)

2) Sluit het netsnoer weer aan terwijl u [1] op het

hoofdapparaat ingedrukt houdt. “– – – – – – – –” verschijnt op het displaypaneel.

Alle instellingen worden nu teruggesteld naar de oorspronkelijke fabrieksinstellingen. Daarna zult u de geheugen-items opnieuw moeten opslaan. Onderhoud Gebruik een zachte en droge doek om het apparaat te reinigen.

• Gebruik nooit alcohol, verfverdunner of benzine voor het schoonmaken van de buitenpanelen.
• Alvorens een chemisch behandelde doek te gebruiken, dient u de bij de doek horende instructies zorgvuldig te lezen. ■ Versterker RMS-uitgangsvermogen stereomodus Voorkanaal (beide kanalen aangestuurd) 5 W per kanaal (6 ), 1 kHz, THD 10% Totaal RMS-vermogen stereomodus 10 W ■ Luidspreker ■ FM/AM tuner, aansluiting Voorkeurkanalen USB poort USB-standaard USB 2.0 volle snelheid Ondersteund mediabestandsformaat MP3 ( .mp3) Bestandssysteem USB-apparaat

FAT 12, FAT 16, FAT 32

Voedingsspoort USB 500 mA (Max) 30 FM-zenders 15 AM-zenders Frequentiemodulatie (FM) Frequentiebereik 87,50 MHz t/m 108,00 MHz (stap van 50 kHz) Antenne-aansluitingen 75 (asymmetrisch) Amplitudemodulatie (AM) Frequentiebereik 522 kHz t/m 1629 kHz (stap van 9 kHz) 520 kHz t/m 1630 kHz (stap van 10 kHz) Hoofdtelefoonbus Aansluiting Stereo, 3,5 mm bus Uitgangsniveau (CD, 1 kHz, –20 dB) 0,7 mW + 0,7 mW, 32 (Max) Muziekpoort (boven) Gevoeligheid Normaal 490 mV, 15 k Hoog 100 mV, 15 k Aansluiting Stereo, 3,5 mm bus ■ Disc Disc geschikt voor weergave (8 cm of 12 cm) (1) CD-Audio (CD-DA) (2) CD-R/RW (CD-DA, MP3 geformatteerde disc) (3) MP3 MPEG-1 Layer 3, MPEG-2 Layer 3 Optische lens Golflengte 785 nm (CD) Laser kracht CLASS 1 (CD) Audio-uitgang (Disc) Aantal kanalen 2 kanalen (FL, FR) FL = Kanaal linksvoor FR = Kanaal rechtsvoor Type 1-weg, 1 luidsprekersysteem (Basreflex) Luidspreker(s) Volledig bereik 10 cm conustype Impedantie Geproduceerde geluidsdruk 83 dB/W (1 m) Frequentiebereik 61 Hz t/m 17 kHz (–16 dB) 95 Hz t/m 15 kHz (–10 dB) Afmetingen (B x H x D) 139 mm x 224 mm x 136 mm Gewicht 1,3 kg ■ Algemeen Voeding AC 220 t/m 240 V, 50 Hz Opgenomen vermogen 12 W Afmetingen (B x H x D) 184 mm x 123 mm x 228 mm Gewicht 1,1 kg Gebruikstemperatuurbereik 0°C t/m +40°C Vochtigheidsbereik 35% t/m 80% RV (geen condensatie) Stroomverbruik in standby stand: 0,3 W (ongeveer)

1) Specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.

2) De totale harmonische vervorming is gemeten met de

digitale spectrumanalyser. RQTX1188 NEDERLANDS Wanneer de buitenpanelen vuil zijn ■ USB Technische gegevens
