BEDIENUNGSANLEITUNG SC-PM02 PANASONIC

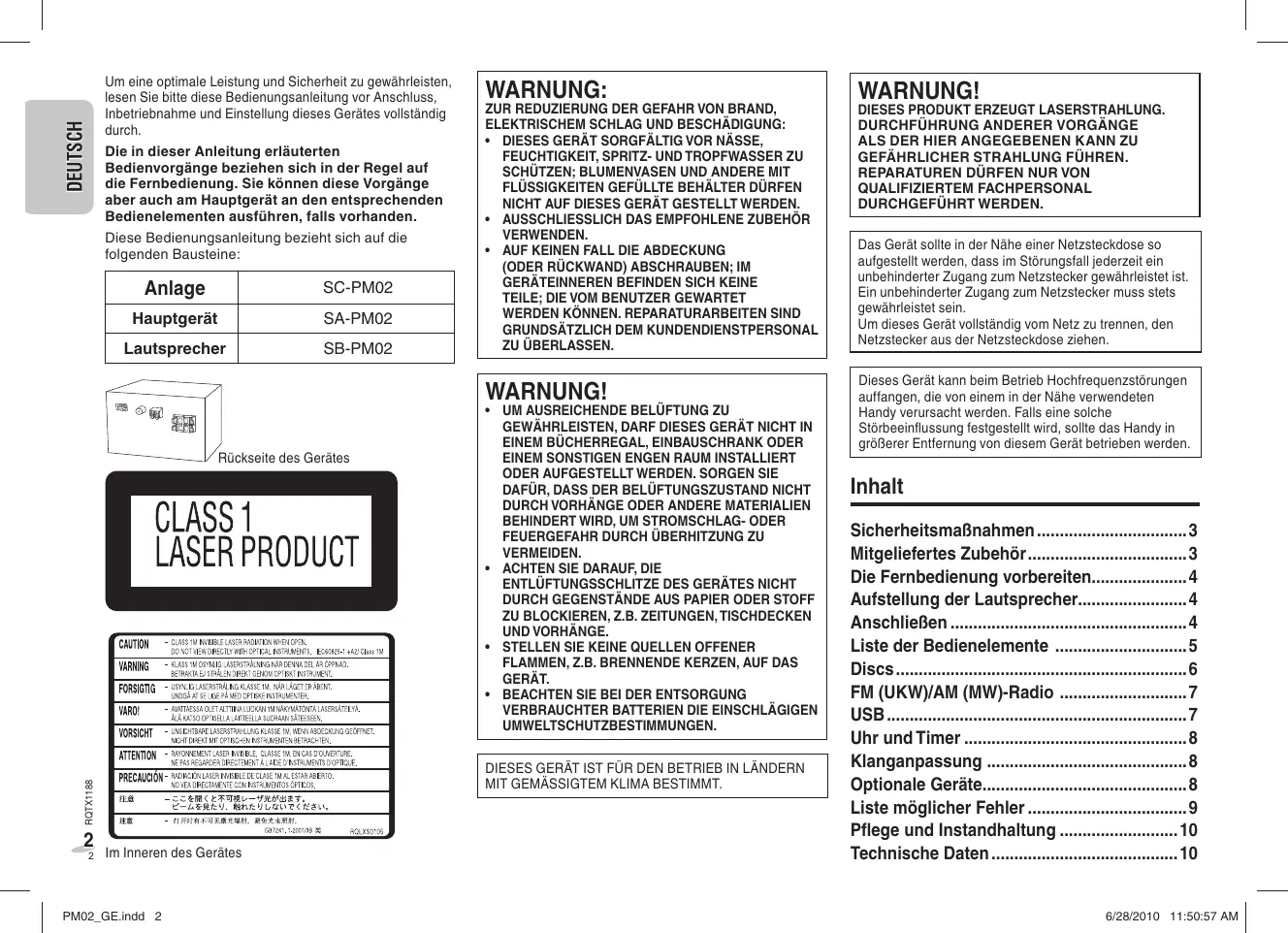

6/28/2010 11:50:56 AM DEUTSCH Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung vor Anschluss, Inbetriebnahme und Einstellung dieses Gerätes vollständig durch. Die in dieser Anleitung erläuterten Bedienvorgänge beziehen sich in der Regel auf die Fernbedienung. Sie können diese Vorgänge aber auch am Hauptgerät an den entsprechenden Bedienelementen ausführen, falls vorhanden. Diese Bedienungsanleitung bezieht sich auf die folgenden Bausteine: Anlage SC-PM02 Hauptgerät SA-PM02 Lautsprecher SB-PM02 WARNUNG: ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU

FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.

GERÄTEINNEREN BEFINDEN SICH KEINE

TEILE; DIE VOM BENUTZER GEWARTET

WERDEN KÖNNEN. REPARATURARBEITEN SIND

GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL

ZU ÜBERLASSEN. WARNUNG! Rückseite des Gerätes DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT. RQTX1188

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN

EINEM SONSTIGEN ENGEN RAUM INSTALLIERT

DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT

DURCH VORHÄNGE ODER ANDERE MATERIALIEN

BEHINDERT WIRD, UM STROMSCHLAG- ODER

FEUERGEFAHR DURCH ÜBERHITZUNG ZU

• ACHTEN SIE DARAUF, DIE

ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT

DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF

ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN

• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG

VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN

UMWELTSCHUTZBESTIMMUNGEN. Im Inneren des Gerätes PM02_GE.indd 2 WARNUNG! DIESES PRODUKT ERZEUGT LASERSTRAHLUNG.

DURCHFÜHRUNG ANDERER VORGÄNGE

ALS DER HIER ANGEGEBENEN KANN ZU

GEFÄHRLICHER STRAHLUNG FÜHREN.

• QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN. Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist. Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein. Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen. Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden. Inhalt Sicherheitsmaßnahmen p. 3
• Mitgeliefertes Zubehör p. 3
• Die Fernbedienung vorbereiten p. 4
• Aufstellung der Lautsprecher p. 4
• Anschließen p. 4
• Liste der Bedienelemente p. 5
• Discs p. 6
• FM (UKW)/AM (MW)-Radio p. 7
• USB p. 7
• Uhr und Timer p. 8
• Klanganpassung p. 8
• Optionale Geräte p. 8
• Liste möglicher Fehler p. 9
• Pflege und Instandhaltung p. 10
• Technische Daten 6/28/2010 11:50:57 AM Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. PM02_GE.indd 3 Aufstellung Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es vor direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen geschützt ist. Andernfalls können das Gehäuse und andere Komponenten beschädigt werden, wodurch die Lebensdauer des Geräts verkürzt wird. Stellen Sie das Gerät mindestens 15 cm von einer Wand entfernt auf, um Klangverzerrungen und andere unerwünschte akustische Effekte zu vermeiden. Fremdkörper Lassen Sie keine Metallgegenstände in das Gerät fallen. Andernfalls könnten Sie einen Stromschlag erleiden, oder es kann zu Funktionsstörungen kommen. DEUTSCH Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Sicherheitsmaßnahmen Verschütten Sie keine Flüssigkeiten in das Gerät. Andernfalls könnten Sie einen Stromschlag erleiden, oder es kann zu Funktionsstörungen kommen. Wenn Sie Flüssigkeiten ins Gerät verschüttet haben, ziehen Sie sofort das Netzkabel aus der Steckdose, und wenden Sie sich an lhren Händler. Sprühen Sie keine Insektizide auf oder in das Gerät. Sie enthalten entzündliche Gase, die einen Brand auslösen könnten, falls sie in das Gerät versprüht werden. Stellen Sie keine schweren Gegenstände auf das Gerät. Spannung Verwenden Sie keine Stromquellen mit Hochspannung. Andernfalls kann es durch Überlastung des Geräts zu einem Brand kommen. Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle, wenn Sie das Gerät z. B. auf einem Schiff oder an anderen Orten, die Gleichstrom verwenden, aufstellen. Netzkabelschutz Achten Sie darauf, dass das Netzkabel richtig angeschlossen und unbeschädigt ist. Schlecht angeschlossene und beschädigte Kabel können einen Brand oder einen Stromschlag verursachen. Ziehen Sie nicht am Kabel, verbiegen Sie es nicht, und stellen Sie keine schweren Gegenstände darauf. Wartung Versuchen Sie nie, das Gerät selbst zu reparieren. Falls der Ton ausfällt, die Anzeigen nicht leuchten, Rauch aus dem Gerät kommt oder ein anderes Problem auftritt, das in dieser Bedienungsanleitung nicht beschrieben ist, ziehen Sie den Netzstecker und wenden Sie sich an lhren Fachhändler oder eine autorisierte Kundendienststelle. Falls das Gerät von unqualifiziertem Personal geöffnet, repariert, auseinandergenommen oder wieder zusammengebaut wird, kann es zu einem Stromschlag oder zu Beschädigungen am Gerät kommen. Wenn Sie das Gerät lange Zeit nicht verwenden, ziehen Sie den Netzstecker, um die Lebensdauer des Geräts zu verlängern. Ziehen Sie das Kabel am Stecker heraus. Durch Ziehen am Netzkabel können Sie einen Stromschlag erleiden. Mitgeliefertes Zubehör Fassen Sie das Netzkabel nicht mit nassen Händen an. Sie könnten einen Stromschlag erleiden. Kontrollieren Sie bitte das mitgelieferte Zubehör. 1 x Netzkabel 1 x FM (UKW)Zimmerantenne 1 x AM (MW)Rahmenantenne 1 x Fernbedienung (N2QAYB000555) RQTX1188 Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien p. 10

6/28/2010 11:50:57 AM DEUTSCH Die Fernbedienung vorbereiten Aufstellung der Lautsprecher Benutzen Sie Alkali- oder Mangan-Batterien. Legen Sie die Batterien so ein, dass die Pole (+ und –) mit den Bezeichnungen in der Fernbedienung übereinstimmen. Die Lautsprecher sind identisch, so dass eine Ausrichtung der linken und rechten Kanals nicht erforderlich ist. Die Frontverkleidungen der Lautsprecher können nicht abgenommen werden. R6/LR6, AA (nicht mitgeliefert) Richten Sie die Fernbedienung aus einer Entfernung von maximal 7 m auf den Fernbedienungssensor (Z Seite 5), der durch keine Hindernisse verdeckt sein darf. Sie müssen sich dabei direkt vor dem Gerät befinden. RQTX1188 Anmerkungen zur Benutzung der Fernbedienung

• Verbrauchte Batterien sachgerecht entsorgen.
• Niemals alte und neue Batterien gemeinsam einlegen.
• Niemals Batterien verschiedener Sorten gemeinsam einlegen.
• Batterien niemals zerlegen oder kurzschließen.
• Niemals Alkali- und Mangan-Batterien wiederaufladen.
• Niemals Batterien mit abgelöster Umhüllung benutzen.
• Batterien niemals starker Wärme oder offenen Flammen aussetzen.
• Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen.
• Ein unsachgemäßer Umgang mit Batterien in der Fernbedienung kann zum Auslaufen von Elektrolyt führen, was einen Brand verursachen kann.
• Nehmen Sie die Batterien heraus, wenn die Fernbedienung längere Zeit nicht benutzt werden soll. Bewahren Sie sie an einem kühlen, dunklen Ort auf. ACHTUNG Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit einem äquivalentem vom Hersteller empfohlenem Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers. Anschließen Verwenden Sie ausschließlich die mitgelieferten Lautsprecher Durch den Anschluss anderer Lautsprecher kann die Anlage beschädigt werden, und die Klangqualität wird beeinträchtigt.
• Um eine ausreichende Belüftung zu gewährleisten, sollte ein Mindestabstand von 10mm zwischen den Lautsprecher und der Anlage eingehalten werden.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe eines Fernsehgerätes, PCs oder eines anderen Gerätes aufgestellt werden, das für magnetische Einstreuungen empfindlich ist.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung der Lautsprecher und einer Verkürzung ihrer Lebensdauer führen.
• Verringern Sie den Lautstärkepegel in den folgenden Situationen, um eine Beschädigung der Lautsprecher zu vermeiden. – Bei Wiedergabe von verzerrtem Klang. – Bei der Einstellung des Klangcharakters. Achtung
• Verwenden Sie diese Lautsprecher ausschließlich mit der dafür vorgesehenen Anlage. Anderenfalls können der angeschlossene Verstärker und die Lautsprecher beschädigt werden und es besteht Brandgefahr. Falls eine Beschädigung aufgetreten ist oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an eine qualifizierte Service-Kraft.
• Diese Lautsprecher dürfen nicht an einer Wand oder an der Decke befestigt werden.

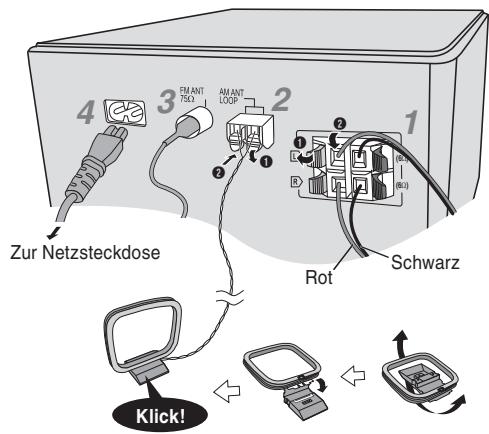

(6:) Zur Netzsteckdose Rot Schwarz Klick!

Verbinden Sie die Lautsprecher. Achten Sie darauf, keine Kurzschlüsse zu produzieren und die Polarität der Lautsprecherkabel nicht zu verwechseln, da dies die Lautsprecher beschädigen kann.

Verbinden Sie die AM (MW)-Rahmenantenne. Stellen Sie die Antenne so hin, dass sie aufrecht auf ihrem Sockel steht.

Verbinden Sie die FM (UKW)-Zimmerantenne. Befestigen Sie den Antennendraht in der Position, in der die optimale Empfangsqualität erzielt wird.

Verbinden Sie das Netzkabel. Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch mit dieser Anlage bestimmt. Verwenden Sie dieses Netzkabel auf keinen Fall für andere Geräte. Kein Netzkabel eines anderen Gerätes verwenden.

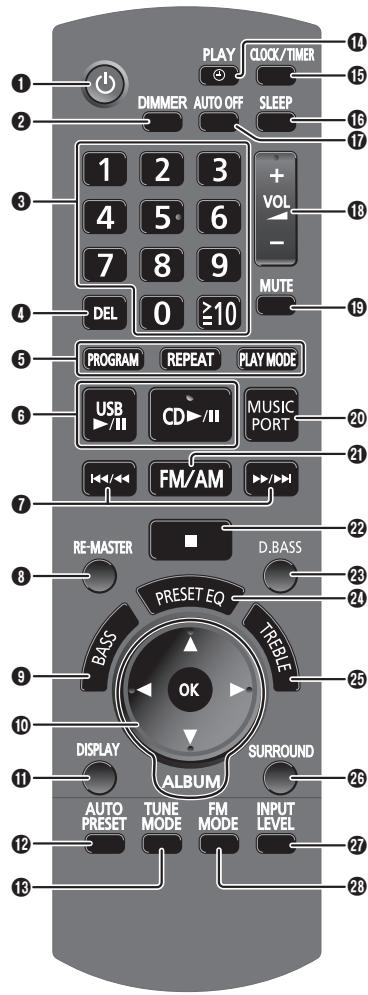

A Bereitschafts-/Ein-Schalter [ `], [1 ] (8, 10) Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. B [DIMMER] Dient zum Dimmen des Anzeigefeldes. Drücken Sie erneut, um die Funktion abzuschalten.

C Nummerische Tasten [1 bis 9, 0, ≧10] Wählen einer zweistellige Nummer Beispiel: 16: [≧10] ] [1] ] [ 6 ] Wählen einer dreistellige Nummer Beispiel: 226: [≧10] ] [≧10] ] [ 2] ] [ 2] ] [6]

Über diese Funktion können Sie das Gerät automatisch ausschalten lassen, wenn es 30 Minuten lang nicht verwendet wird (funktioniert nicht im Radiomodus). „AUTO OFF“ ist als Werkseinstellung aktiviert. Drücken Sie zweimal, um die Funktion abzuschalten. J [R/T] (6, 8) R Lautstärkeregler [+/–, VOL [Y/U] haben genau dieselbe Funktion wie [+/–, VOLUME] die Tasten [2/3] oder [5/6]. S [MUTE] [OK] (6, 8) Dient zum Stummschalten des Tons. K [DISPLAY] (6, 7) Drücken Sie erneut, um die Funktion abzuschalten. L [AUTO PRESET] (7) „MUTE“ wird ebenfalls abgeschaltet, M [TUNE MODE] (7) wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird. N [#, PLAY] (8) O [CLOCK/TIMER] (8) T [MUSIC PORT], [MUSIC P.] (8, 9) P [SLEEP] (8) U [FM/AM] (7)

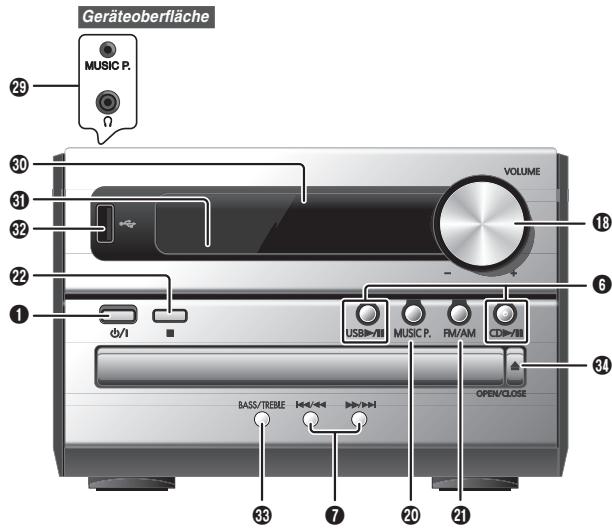

DEUTSCH Geräteoberfläche Seiten mit Hinweisen werden in Klammern angezeigt.

Drücken Sie [x, OPEN/CLOSE] am Hauptgerät, um das Discfach auszufahren. Das Gerät schaltet sich ein. Legen Sie eine Disc mit dem Etikett nach oben ein. Drücken Sie erneut [x, OPEN/CLOSE], um das Fach zu schließen. Drücken Sie [4/9, CD], um mit der Wiedergabe zu beginnen. Wiedergabe anhalten Drücken Sie [8]. Pausieren der Wiedergabe Drücken Sie [4/9, CD]. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen. Titel überspringen Drücken Sie [2/3] oder [5/6]. Titel durchsuchen Halten Sie die Taste [2/3] oder [5/6] während der Wiedergabe oder Pause gedrückt. Ein Album überspringen Drücken Sie [R/T]. Wiedergabefunktion Mit dieser Funktion können Sie bis zu 24 Titel programmieren. 1 Drücken Sie [4/9, CD] und dann [8]. 2 Drücken Sie [PROGRAM].

Wählen Sie den Titel mithilfe der Zifferntasten. Wiederholen Sie diesen Schritt, um weitere Titel zu programmieren. Drücken Sie [4/9, CD], um mit der Wiedergabe zu beginnen. Drücken Sie [R/T], um das gewünschte Album auszuwählen. Drücken Sie einmal die Taste [5/6] und dann die Zifferntasten, um den Titel auszuwählen. Drücken Sie [OK]. Wiederholen Sie Schritt 3 bis 5, um weitere Titel zu programmieren. Drücken Sie [4/9, CD], um mit der Wiedergabe zu beginnen. Abbrechen des Programm-Modus Drücken Sie [PROGRAM] im StoppModus. Programm wiederholen Drücken Sie die Taste [PROGRAM] und dann [4/9, CD] im StoppModus. Programminhalt überprüfen Drücken Sie die Taste [2/3] oder [5/6], wenn „PGM“ im Stopp-Modus angezeigt wird. Wenn Sie während der Programmierung eine Überprüfung durchführen möchten, drücken Sie, wenn „PGM“ angezeigt wird, zweimal die Taste [PROGRAM] und dann [2/3] oder [5/6]. Drücken Sie [PLAY MODE], um den gewünschten Modus auszuwählen. 1-TRACK 1TR 1-ALBUM 1ALBUM RQTX1188 RANDOM RND

PM02_GE.indd 6 Es wird ein ausgewählter Titel auf der Disc abgespielt. Wählen Sie den Titel mithilfe der Zifferntasten. Es wird ein ausgewähltes Album auf der Disc abgespielt. Drücken Sie [R/T], um das gewünschte Album auszuwählen. Eine Disc in zufälliger Reihenfolge abspielen. Alle Titel eines ausgewählten Album in zufälliger Reihenfolge abspielen. Drücken Sie [R/T], um das gewünschte Album auszuwählen. Letzten Titel löschen Drücken Sie [DEL] im Stopp-Modus. Alle programmierten Titel löschen Drücken Sie [8] im Stopp-Modus. „CLR ALL“ wird angezeigt. Drücken Sie die Taste innerhalb von 5 Sekunden erneut, um alle Titel aus dem Programmspeicher zu löschen. Titelinformation überprüfen Die Informationen zum aktuellen Titel erscheinen auf dem Display. Drücken Sie [DISPLAY] während der Wiedergabe oder Pause.

• Diese Anlage unterstützt ID3-Tags der Versionen 1.0 und

• Nicht unterstützte Textdaten werden nicht angezeigt. HINWEISE zu CDs
• Diese Anlage kann auf bis zu 99 Titel zugreifen.
• Diese Anlage kann MP3-Dateien und finalisierte CD-R/RWs im CD-DA-Format wiedergeben.
• Unter Umständen ist die Wiedergabe von CD-R/RWs aufgrund des gewählten Aufnahmeverfahrens nicht möglich. HINWEISE zu MP3
• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.
• Dieses Gerät kann auf bis zu 999 Titel, 255 Alben und 20 Aufzeichnungssitzungen zugreifen.
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).
• Abspielen in einer bestimmten Reihenfolge: Stellen Sie Ordnern und Dateinamen jeweils eine dreistellige Zahl in der gewünschten Abspielreihenfolge voran. Einschränkungen bei der Wiedergabe von MP3s
• Falls Sie MP3s auf der gleichen Disc wie CD-DA aufgenommen haben, kann nur das aufgenommene Format im ersten Lauf wiedergegeben werden.
• Manche MP3s können wegen der Beschaffenheit der Disc oder der Aufnahme nicht abgespielt werden.
• Die Aufnahmen werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.

• Der Programmspeicher wird gelöscht, wenn Sie das DiscFach öffnen.
• Drücken Sie [REPEAT], um Programmwiedergabe oder einen gewählten Wiedergabemodus zu wiederholen. Drücken Sie erneut, um die Funktion abzuschalten. 6/28/2010 11:50:59 AM 30 FM (UKW)- und 15 AM (MW)- Sender können voreingestellt werden. Manuelle Abstimmung

Drücken Sie [FM/AM], um „FM“ (UKW) oder „AM“ (MW), auszuwählen.

Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen.

Drücken Sie [2/3] oder [5/6], um die Frequenz des gewünschten Senders einzustellen. Automatische Abstimmung Halten Sie [2/3] oder [5/6] gedrückt, bis die Frequenz sich schnell zu ändern beginnt.

• Wenn der Empfang stark verrauscht ist, arbeitet die automatische Abstimmungsfunktion u.U. nicht.
• Um den automatischen Sendersuchlauf zu beenden, drücken Sie erneut die Taste [2/3] oder [5/6]. Automatische Voreinstellung

Manuelle Voreinstellung

Verbessern der Klangqualität Wenn „FM“ (UKW) ausgewählt wurde Drücken Sie [FM MODE] um „MONO“ anzuzeigen. Drücken Sie erneut, um die Funktion abzuschalten.

• Die „MONO“-Betriebsart wird auch aufgehoben, wenn die Frequenz geändert wird.
• „MONO“ für normale Auflistung ausblenden. Wenn „AM“ (MW) ausgewählt wurde Halten Sie [TUNE MODE] gedrückt. Jedesmal, wenn Sie die Taste gedrückt halten: BP2 BP1 Empfang von RDS-Programmen Der Tuner dieser Anlage ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDS-Programme ausgestrahlt werden. Drücken Sie [DISPLAY], um anzuzeigen: Sendername Programmtyp

(PS) (PTY) Frequenz (FREQ) Bei ungünstigen Empfangsbedingungen erscheinen u.U. keine RDS-Anzeigen. PM02_GE.indd 7 Drücken Sie [PLAY MODE], um „CURRENT“ (atkuell) oder „LOWEST“ (niedrigste) Frequenz zu wählen. Drücken Sie [AUTO PRESET], um mit der Programmierung zu beginnen.

Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen. Drücken Sie [2/3] oder [5/6], um den gewünschten Sender einzustellen. Drücken Sie [PROGRAM]. Drücken Sie die Zifferntasten, um den Kanal auszuwählen. Falls ein Speicherplatz bereits mit einem Festsender belegt ist, wird dieser durch Einspeichern einer neuen Frequenz gelöscht. Wiederholen Sie Schritt 2 bis 4, um weitere Sender einzustellen. Einen vorprogrammierten Sender auswählen

Drücken Sie [TUNE MODE], um „PRESET“ auszuwählen. 2 Drücken Sie [2/3] oder [5/6] um den Kanal auszuwählen. Alternativ können Sie die Zifferntasten drücken, um den Kanal auszuwählen. AM (MW)-Belegung (nur über Hauptgerät) In diesem System können AM (MW)-Sender in Schritten von 10 kHz eingestellt werden. Halten Sie die Taste [FM/AM] gedrückt. Nach einigen Sekunden blinkt auf der Anzeige die aktuelle Mindestfrequenz auf. Wenn sich die Mindestfrequenz ändert, die Taste loslassen.

• Um zum ersten Schritte zurückzukehren, wiederholen Sie die Schritte oben.
• Nach Änderung der Einstellung werden voreingestellte Frequenzen gelöscht. USB Durch die USB-Konnektivität können Sie MP3-Titel von einem USB-Massenspeichergerät abspielen. DEUTSCH Stationsspeicher Vorbereitung Ehe Sie ein USB-Massenspeichergerät an das Hauptgerät anschließen, stellen Sie sicher, dass von den darin gespeicherten Daten eine Sicherungskopie angelegt wurde. Verwenden Sie keine USB- Verlängerungskabel. Das USBMassenspeichergerät wird von diesem Gerät nicht erkannt.

Verringern Sie die Lautstärke und schließen Sie das USB-Massenspeichergerät an. Halten Sie das Hauptgerät fest, wenn Sie das USBMassenspeichergerät anschließen oder entfernen.

Drücken Sie [4/9, USB], um mit der Wiedergabe zu beginnen. Wiedergabe anhalten Drücken Sie [8]. „RESUME“ wird angezeigt. Diese Position ist gespeichert. Drücken Sie [4/9, USB], um die Wiedergabe fortzusetzen. Drücken Sie erneut die Taste [8], um die Position zu löschen. Die anderen Betriebsfunktionen ähneln den unter „Discs“ beschriebenen Funktionen (Z Seite 6). Kompatible Geräte Geräte, die als USB-Massenspeicher-Klasse definiert werden:

• USB Geräte, die nur „Bulk only“-Transfer unterstützen.
• USB Geräte die USB 2.0 bei voller Geschwindigkeit unterstützen. Unterstützte Formate
• Die Titel müssen die Erweiterung „.mp3“ oder „.MP3“ besitzen.
• CBI (Control/Bulk/Interrupt) wird nicht unterstützt.
• [Nur das FAT 12/16/32 (File Allocation Table (Dateizuordnungstabelle) 12/16/32) Dateisystem wird unterstützt.]
• Je nach Sektorgröße ist es möglich, dass einige Dateien nicht funktionieren.
• Max. Alben: 255 Alben
• Max. Titel: 2500 Titel
• Max. Anzahl Titel in einem Album: 999 Titel RQTX1188 FM (UKW)/AM (MW)-Radio

6/28/2010 11:50:59 AM DEUTSCH Uhr und Timer Verwendung des Wiedergabetimers Uhr einstellen Dies ist eine 24-Stunden-Uhr. Sie können die Zeitschaltuhr so einstellen, dass sich die Anlage zu bestimmten Zeitpunkt einschaltet, um Sie zu wecken. Voreingestellter EQ (Preset EQ) Drücken Sie [PRESET EQ] um

„HEAVY“, „SOFT“, „CLEAR“, „VOCAL“

oder „FLAT“ auszuwählen. Bässe oder Höhen

1) Drücken Sie [BASS] oder [TREBLE]

(Hauptgerät: [BASS/TREBLE]), um „BASS“ oder „TREBLE“ auszuwählen.

2) Drücken Sie [2/3] oder

[5/6], um den Pegel anzupassen (–4 bis +4). Surround-Sound Drücken Sie [SURROUND] um „ON SURROUND“ oder „OFF SURROUND“ auszuwählen. Wenn die Störungen des FM (UKW)-Stereoempfangs zunehmen, deaktivieren Sie den Surround-Effekt. D.Bass Drücken Sie [D.BASS] um „ON D.BASS“ oder „OFF D.BASS“ auszuwählen. Re-master Drücken Sie [RE-MASTER] um „ON RE-MASTER“ oder „OFF RE-MASTER“ auszuwählen.

Drücken Sie [CLOCK/TIMER], um „CLOCK“ auszuwählen. Schalten Sie das Gerät ein, und stellen Sie die Uhr. Bereiten Sie die gewünschte Musikquelle vor; Disc, Radio, USB oder Music Port, und stellen Sie die Lautstärke ein.

Drücken Sie innerhalb von 10 Sekunden auf [R/T], um die Zeit einzustellen.

Drücken Sie [OK]. Drücken Sie [CLOCK/TIMER] um „# PLAY 1“, „# PLAY 2“ oder „# PLAY 3“ auszuwählen.

Drücken Sie innerhalb von 10 Sekunden auf [R/T], um die Startzeit einzustellen.

• Drücken Sie einige Sekunden lang [CLOCK/TIMER], um die Uhr anzuzeigen.
• Achten Sie darauf, die Uhr in regelmäßigen Abständen nachzustellen. Über diese Funktion können Sie das Gerät automatisch nach einer bestimmten voreingestellten Zeit ausschalten lassen. Drücken Sie [SLEEP], um die gewünschte Zeit auszuwählen. 30 MIN 60 MIN 90 MIN 120 MIN OFF Drücken Sie [SLEEP], um die verbleibende Zeit anzuzeigen. Drücken Sie dann erneut auf [SLEEP], um die gewünschte Zeit auszuwählen. RQTX1188

• Wiedergabe- und Einschlaftimer können gemeinsam verwendet werden.
• Der Einschlaftimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sie sich nicht mit den Timer-Einstellungen überschneiden.

PM02_GE.indd 8 Wiederholen Sie die Schritte 2 und 3, um die Endzeit einzustellen. So aktivieren Sie den Timer Verwendung des Einschlaftimers Klanganpassung

Drücken Sie [#, PLAY], um „# PLAY 1“, „# PLAY 2“ oder „# PLAY 3“ einzuschalten.

Drücken Sie [`], um die Anlage in den Bereitschaftsmodus zu schalten. Einstellungen ändern Wiederholen Sie die Schritte 1 bis 4 und 6 durch (Z Siehe oben). Programmquelle oder Lautstärke ändern

1) Drücken Sie [#, PLAY] zweimal,

um die Timeranzeige auf dem Display zu löschen.

2) Ändern Sie die Programmquelle,

oder regeln Sie die Lautstärke.

3) Führen Sie die Schritte 5 und 6

durch (Z Siehe oben). Einstellungen überprüfen Drücken Sie [CLOCK/TIMER] um „# PLAY 1“, „# PLAY 2“ oder „# PLAY 3“ auszuwählen. Abbrechen Drücken Sie [#, PLAY] zweimal, um die Timeranzeige auf dem Display zu löschen.

• Der Timer wird zum voreingestellten Zeitpunkt beginnen, die Lautstärke wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Die Anlage muss sich im Betriebsbereitschaftsmodus befinden, damit der Timer aktiviert ist. Optionale Geräte Vermeiden Sie eine Störung durch andere Panasonic-Geräte Sonstige Panasonic Audio- oder Video-Geräte werden aktiviert, wenn Sie das Gerät mit der mitgelieferten Fernbedienung betreiben. Um ausschließlich dieses Gerät zu bedienen, synchronisieren Sie das Hauptgerät mit dessen entsprechender Fernbedienung, um in den „REMOTE 2“-Modus zu gelangen.

Halten Sie [MUSIC P.] am Hauptgerät und [ 2 ] gedrückt, bis „REMOTE 2“ angezeigt wird.

Halten Sie die Tasten [OK] und [ 2 ] für min. 2 Sekunden gedrückt. Um zurück in den „REMOTE 1“ Modus zu wechseln, wiederholen Sie die Schritte 1 und 2 und ersetzen Sie dabei [ 2] durch [1]. 6/28/2010 11:50:59 AM Schalten Sie die Entzerrerfunktion des tragbaren Audiogeräts aus (falls eine solche Funktion vorhanden ist), ehe Sie das Kabel in die MUSIC P. (Music Port)-Buchse stecken. Andernfalls kann der Ton aus dem Lautsprecher verzerrt sein. Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt zu Ihrem Fachhändler auf.

Stecken Sie den Audiokabel in die MUSIC P.-Buchse. ■ Allgemeine Störungen Drücken Sie [MUSIC PORT] (Hauptgerät: [MUSIC P.]) und Wiedergabe von einem tragbaren Audio-Gerät. Das Gerät spricht nicht auf eine Betätigung von Funktionstasten an der Fernbedienung an.

• Prüfen Sie, ob die Batterien korrekt eingesetzt sind. Einstellen des Eingangsschallpegels Drücken Sie [INPUT LEVEL], um „HIGH“ (Hoch) oder „NORMAL“ (Normal) auszuwählen.
• Kabel und Geräte werden nicht mitgeliefert.
• Einzelheiten hierzu finden Sie in der Bedienungsanleitung für tragbare Audiogeräte. Anschließen von Kopfhörern Verbinden Sie die Kopfhörer (nicht mitgeliefert) mit der Kopfhörerbuchse. Steckerausführung: Ø 3,5 mm Stereostecker
• Um eine Beeinträchtigung des Gehörsinns auszuschließen, sollten Sie den Kopfhörer nicht überlängere Zeit mit hoher Lautstärke verwenden.
• Ein übermäßiger Schalldruckpegel von Ohr- und Kopfhörern kann Gehörverlust verursachen.
• Ein Betrieb in voller Lautstärke über längere Zeit kann das Gehör schädigen. Verwenden Sie bitte die mitgelieferten Kopfhörer. Verzerrter Klang oder kein Klang.
• Erhöhen Sie die Lautstärke.
• Schalten Sie das Gerät aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das Gerät wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Gerätes in heißer Umgebung sein. Während der Wiedergabe ist ein Brummton zu hören.
• Das Gerät befindet sich in der Nähe eines Netzkabels oder von fluorizierendem Licht. Halten Sie andere Geräte und Kabel vom Gerät entfernt. ■ Discs Falsche Anzeige oder Wiedergabe startet nicht.
• Sie haben die Disc nicht richtig eingelegt, legen Sie sie richtig ein.
• Die Disc kann verschmutzt sein. Wischen Sie sie sauber.
• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist.
• Es hat sich Kondenswasser gebildet: warten Sie 1 bis 2 Stunden, bis es verdunstet ist. ■ Radio Es sind Klopfgeräusche zu hören.
• Schalten Sie nahegelege Fernsehgeräte aus oder stellen Sie das Gerät von Fernsehgeräten weg.
• Schalten Sie im AM (MW) Tuner-Modus auf BP 1 oder BP 2 um. Beim AM (MW)-Empfang wird ein tieffrequentes Brummgeräusch gehört.
• Verlegen Sie die Antenne nicht gemeinsam mit anderen Kabeln. PM02_GE.indd 9 ■ USB Das Gerät spricht nicht an, wenn [ 4/ 9, USB] gedrückt wird.
• Trennen Sie das USB-Gerät und anschließend schließen Sie es wieder an. Ersatzweise können Schalten Sie das Gerät aus und wieder ein. DEUTSCH Liste möglicher Fehler Der USB-Laufwerk oder sein Inhalt kann nicht gelesen werden.
• Format oder Inhalt des USB-Laufwerks ist mit dem System nicht kompatibel.
• Die USB-Hostfunktion dieses Gerätes funktioniert u.U. nicht mit einigen USB-Geräten.
• USB Geräte mit einer Speicherkapazität von mehr als 8 Gigabytes funktionieren u.U. machmal nicht. Langsamer Betrieb des USB-Geräts.
• Große Dateien oder große USB-Sticks brauchen länger, um gelesen zu werden. „NO PLAY“
• Prüfen Sie den Inhalt.
• Nur Dateien im MP3-Format können wiedergegeben werden.
• Wenn mehr als 255 Alben oder Ordner (Audio oder Daten) gespeichert sind, werden einige MP3-Dateien in diesen Alben möglicherweise nicht gelesen oder wiedergegeben. Verschieben Sie diese Musikalben auf ein anderes USBGerät. Oder formatieren Sie das USB-Gerät neu und speichern Sie diese Alben vor den anderen Datenordnern. ■ Anzeige am Gerät „F61“ oder „F76“
• Überprüfen Sie die Anschlüsse der Lautsprecherkabel und korrigieren Sie diese ggf. Falls dieses Vorgehen das Problem nicht löst, wenden Sie sich bitte an einen Händler.
• USB-Gerät trennen. Schalten Sie das Gerät aus und wieder ein. „ERROR“
• Ein Bedienungsfehler wurde gemacht. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals. „ADJUST CLOCK“
• Die Uhr ist nicht eingestellt. Stellen Sie die Uhr entsprechend ein. „ADJUST TIMER“
• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer entsprechend ein. „AUTO OFF“
• Das Gerät wurde für circa 29 Minuten nicht benutzt und wird sich in einer Minute ausschalten. Drücken Sie eine beliebige Taste, um die Funktion abzuschalten. RQTX1188 Tragbares Audiogerät

6/28/2010 11:50:59 AM DEUTSCH Systemspeicher zurücksetzen (Initialisierung) Wenn die folgende Situation auftritt, folgen Sie die aufgeführten Anleitungen um den Speicher zurückzusetzen:

• Das Gerät reagiert beim Drücken der Knöpfe nicht.
• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen. Systemspeicher zurücksetzen

1) Ziehen Sie das Netzkabel. (Warten Sie 3 Minuten

bevor Sie mit Punkt 2 fortfahren.)

2) Halten Sie den Schalter [1] gedrückt, schließen

Sie das Netzkabel erneut an. „– – – – – – – – “ wird im Display angezeigt.

3) [1] Schalter freigeben.

Alle Einstellungen werden in den Auslieferzustand zurückgesetzt. Sämtliche Einstellungen müssen neu Abgespeichert werden. Pflege und Instandhaltung Bei einer Verschmutzung der Außenflächen RQTX1188 Entfernen Sie Schmutzflecken mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Farbverdünner oder Benzin zum Reinigen dieser Anlage.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung. Technische Daten ■ Verstärkerteil Effektive Ausgangsleistung im Stereo-Modus Frontkanal (beide Kanäle angesteuert) 5 W pro Kanal (an 6 ), 1 kHz, 10% THD Gesamte effektive Ausgangsleistung im Stereo-Modus 10 W ■ FM (UKW)/AM (MW)-Tunerteil, Antennenteil Anzahl der speicherbaren Festsender 30 FM (UKW)-Sender 15 AM (MW)-Sender Frequenzmodulation (FM (UKW)) Frequenzbereich 87,50 MHz bis 108,00 MHz (50 kHz-Raster) Antennenklemmen 75 (unsymmetrisch) Amplitudenmodulation (AM (MW)) Frequenzbereich 522 kHz bis 1629 kHz (9 kHz-Raster) 520 kHz bis 1630 kHz (10 kHz-Raster) Kopfhörerbuchse Anschluss Stereo, 3,5 mm-Buchse Ausgabepegel (CD, 1 kHz, –20 dB) 0,7 mW + 0,7 mW, 32 (Max) Musik-Port (Oberfläche) Empfindlichkeit Normal 490 mV, 15 k Hoch 100 mV, 15 k Anschluss Stereo, 3,5 mm-Buchse ■ Discteil Geeignete Discs (Durchmesser 8 cm oder 12 cm) (1) CD-Audio (CD-DA) (2) CD-R/RW (CD-DA, Discs im Format MP3 ) (3) MP3 MPEG-1 Layer 3, MPEG-2 Layer 3 Aufnehmer Wellenlänge 785 nm (CD) Laserleistung CLASS 1 (CD) Audioausgabe (Disc) Anzahl der Kanäle 2 ch (FL, FR) FL = Vorderer linker Kanal FR = Vorderer rechter Kanal ■ USB-Teil USB-Port USB-Standard USB 2.0 volle Geschwindigkeit Speichermedium Formatunterstützung MP3 ( .mp3) USB–Gerät Dateisystem

FAT 12, FAT 16, FAT 32

Leistung USB-Port 500 mA (Max) ■ Lautsprecherbox Bauart 1-Wege-, 1-Lautsprechersystem (Bassreflex-Ausführung) Lautsprecher Gesamter Bereich 10 cm konustyp Impedanz Ausgangsschalldruckpegel 83 dB/W (1 m) Frequenzbereich 61 Hz bis 17 kHz (–16 dB) 95 Hz bis 15 kHz (–10 dB) Abmessungen (BxHxT) 139 mm x 224 mm x 136 mm Masse 1,3 kg ■ Allgemeine Daten Stromversorgung 220 bis 240 V Wechselstrom, 50 Hz Leistungsaufnahme 12 W Abmessungen (BxHxT) 184 mm x 123 mm x 228 mm Masse 1,1 kg Betriebstemperaturbereich 0°C bis +40°C Betriebsluftfeuchtigkeitsbereich 35% bis 80% rel. Feuchte (ohne Kondensatbildung) Leistungsaufnahme im Bereitschaftszustand: 0,3 W (ca.)

1) Änderungen der technischen Daten sind jederzeit

vorbehalten. Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.

2) Der Gesamtklirrfaktor wurde mit einem

Digitalspektrometer gemessen.
