SC-PM02 - Chaîne Hi-Fi PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne stéréo avec lecteur CD
Marque	PANASONIC
Modèle	SC-PM02
Dimensions de l'unité principale (L x H x P)	184 x 123 x 228 mm
Poids de l'unité principale	1,1 kg
Dimensions des enceintes (L x H x P)	139 x 224 x 136 mm
Poids des enceintes	1,3 kg chacune
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique	12 W (fonctionnement), 0,3 W (veille)
Puissance de sortie	5 W par canal (6 Ω), 10 W RMS totale
Type de lecteur	CD (CD-DA, CD-R/RW, MP3)
Tuner	FM/AM avec RDS
Port USB	Oui, pour lecture MP3
Port musical (entrée auxiliaire)	Oui, prise 3,5 mm
Prise casque	Oui, stéréo 3,5 mm
Minuterie	Minuterie de lecture et temporisateur
Égaliseur	Préréglages HEAVY, SOFT, CLEAR, VOCAL, FLAT
Fonctions sonores	Surround, D.Bass, Re-master MP3
Télécommande	Oui, fournie (modèle N2QAYB000555)
Accessoires fournis	Télécommande, antenne cadre AM, antenne FM intérieure, cordon d'alimentation
Sécurité	Dispositif laser de classe 1 ; ne pas ouvrir ; confier réparation à personnel qualifié
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser d'alcool, benzène ou diluant
Réparabilité	Les réparations doivent être effectuées par un technicien qualifié. Contacter le revendeur pour les pièces détachées.
Conditions d'utilisation	Température 0°C à +40°C, humidité 35% à 80% HR

FOIRE AUX QUESTIONS - SC-PM02 PANASONIC

Comment régler l'horloge ?

Appuyer sur CLOCK/TIMER pour sélectionner CLOCK. Dans les 10 secondes, utiliser ▲/▼ pour régler l'heure et appuyer sur OK pour confirmer. L'horloge fonctionne sur un cycle de 24 heures.

Comment programmer des plages de lecture ?

En mode CD arrêté, appuyer sur PROGRAM. Utiliser les touches numériques pour sélectionner la plage souhaitée. Pour les MP3, d'abord sélectionner l'album avec ▲/▼ puis appuyer sur ▶▶/▶▶ une fois et sélectionner la plage avec les touches numériques, puis OK. Répéter pour jusqu'à 24 plages. Appuyer sur ▶/II, CD pour démarrer.

Comment prérégler les stations de radio ?

Pour un préréglage automatique, appuyer sur PLAY MODE pour choisir CURRENT ou LOWEST, puis sur AUTO PRESET. Pour un préréglage manuel, sélectionner MANUAL avec TUNE MODE, régler la station avec ◄/►, appuyer sur PROGRAM, puis entrer un numéro de canal avec les touches numériques.

Comment connecter une clé USB et lire des fichiers MP3 ?

Réduire le volume et brancher la clé USB sur le port USB à l'avant. Appuyer sur ▶/II, USB pour démarrer la lecture. Les fonctions de lecture sont similaires à celles du CD. Seuls les fichiers MP3 avec extension .mp3 sont pris en charge.

Comment utiliser le temporisateur d'arrêt (sleep) ?

Appuyer plusieurs fois sur SLEEP pour sélectionner la durée souhaitée (par exemple 30 min). L'appareil s'éteindra automatiquement après ce délai. Pour vérifier le temps restant, appuyer sur SLEEP.

Comment régler la minuterie de lecture pour se réveiller ?

D'abord régler l'horloge et préparer la source (disque, radio, USB). Appuyer sur CLOCK/TIMER pour sélectionner PLAY 1/2/3. Régler l'heure de début avec ▲/▼ et OK, puis l'heure de fin de la même manière. Appuyer sur ⊙, PLAY pour activer la minuterie (le voyant s'affiche), puis éteindre l'appareil avec ◁.

Que faire si le son est déformé ou absent ?

Vérifier le volume, la source et les connexions des enceintes. Si le problème persiste, éteindre l'appareil, vérifier les câbles d'enceinte (court-circuit ?), et rallumer. Un bourdonnement peut venir d'une lampe fluorescente ou d'un câble secteur à proximité ; éloigner ces éléments.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Débrancher le cordon d'alimentation pendant au moins 3 minutes. Ensuite, tout en maintenant la touche ◁ enfoncée sur l'appareil principal, rebrancher le cordon. Lorsque - - - - - - - s'affiche, relâcher la touche. Tous les réglages sont réinitialisés.

Comment nettoyer l'appareil et les disques ?

Utiliser un chiffon doux et sec pour nettoyer l'appareil. Ne jamais utiliser d'alcool, de benzène ou de diluant. Pour les disques, essuyer du centre vers le bord avec un chiffon doux. Éviter les nettoyants liquides.

Puis-je utiliser des enceintes autres que celles fournies ?

Non, il est recommandé d'utiliser uniquement les enceintes fournies (SB-PM02). L'utilisation d'autres enceintes peut endommager l'amplificateur et nuire à la qualité sonore. Les enceintes fournies ont une impédance de 6 Ω.

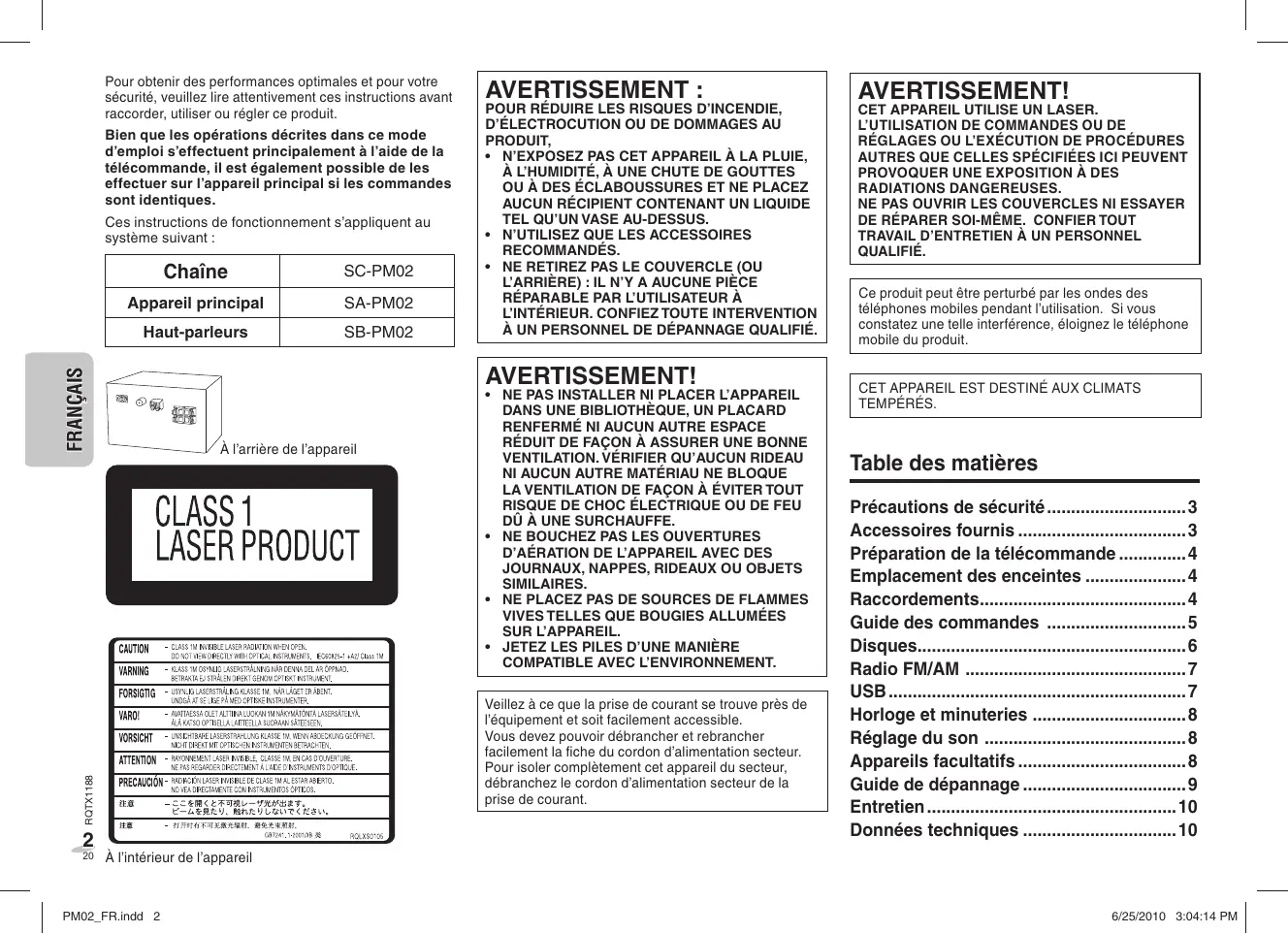

MODE D'EMPLOI SC-PM02 PANASONIC

Nous vous remercions pour votre achat de cet appareil. Conservez ce manuel. Votre appareil peut être légèrement différent de celui de

Chaîne stéréo avec lecteur CD

Pour obtenir des performances optimales et pour toute sécurité, veuillez lire attentivement ces instructions avant de racorder, utiliser ou régler ce produit.

Bien que les opérations décrites dans ce mode d'emploi s'effectuent principalement à l'aide de la télécommande, il est également possible de les effectuer sur l'appareil principal si les commandes sont identiques.

Ces instructions de fonctionnement s'appliquent au système suivant :

Chaine	SC-PM02
Appareil principal	SA-PM02
Haut-parleurs	SB-PM02

Avertissement :

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible.

Vous nevez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur. Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

Avertissement!

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPECIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÉME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interference, éloignez le téléphone mobile du produit.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPERÉS.

Table des matières

Précautions de sécurité 3

Accessoires fournis 3

Préparation de la télécommande 4

Emplacement des enceintes 4

Raccordements. 4

Guide des commandes 5

Disques. 6

Radio FM/AM 7

USB 7

Horloge et minuteries 8

Réglage du son 8

Appareils facultatifs 8

Guide de dépannage 9

Entretien 10

Données techniques 10

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veillez vous renseigner directement après de votre détaillant ou de leur fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union française

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues (barre d'une croix) est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Placement

Placer l'appareil sur une surface plane, à l'écart de la lumière du jour, de températures élevées et à l'écart de vibrations excessives. Ces conditions peuvent endomager le boîtier et les autres composants et diminuer la durée de vie de l'appareil.

Le placer à au moins 15 cm des murs pour empêcher la distorsion et les effets acoustiques indésirables.

Ne pas placer d'objets lourds sur l'appareil.

Tension

Ne pas utiliser de sources d'alimentation à haute tension. Cela peut surcharger l'appareil et provoquer un incendie.

Ne pas utiliser de source d'alimentation CC. Vérifier soigneusement la source lors de l'installation de cet appareil sur un navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d'alimentation secteur

S'assurer que le cordon est correctement branché et qu'il n'est pas endommagé. Un mauvais raccord et un cordon endommagé peuvent provoquer un incendie et des décharges électriques. Ne pas tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la fiche pour débrancher le cordon. Tirer le cordon peut provoquer des décharges électriques.

Ne pas manipuler la fiche avec les mains mouillées. Cela peut provoquer des décharges électriques.

Corps étranger

Ne pas laisser d'objets métalliques tomber dans

Ne pas laisser de liquides pénétrer Si cela se produit, débrancher immédiatement l'appareil de sa source d'alimentation et contacter le revendeur.

Ne pas vaporiser d'insecticides sur ou dans l'appareil. Ils contiennent des gaz inflammables susceptibles de provoquer un incendie.

Réparation

Ne pas tenter de réparer cet appareil soi-même. Si le son est interrompu, si les voyants ne s'allument pas, si de la fumée apparait ou si tout autre problème qui n'est pas couvert par ces instructions se produit, débrancher le cordon d'alimentation et contacter le revendeur ou un centre de réparation/agréé. Des décharges électriques ou l'endommagement de l'appareil peuvent se produire si l'appareil est réparé, démonté ou remonté par des personnes qui ne sont pas qualifiées.

Augmenter sa durée de vie en débranchant l'appareil de sa source d'alimentation s'il doit ne pas être utilisé pendant une longue période.

Accessoires fournis

Vérifier la présence de tous les accessoires fournis.

1 x Cordon d'alimentation secteur

1 x Antenne-cadre AM

1 x Antenne FM intérieure

1 x Télécommande

(N2QAYB000555)

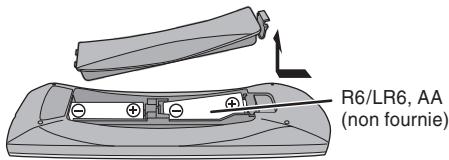

Préparation de la télécommande

Utiliser des piles alcalines ou au manganèse.

Mettre en place les piles de sorte que les pôles (+ et -) correspondent à ceux de la télécommande.

Pointer la télécommande en direction du détecteur de signal de télécommande (→ page 5), directement devant la chaîne, en évitant tout obstacle et à une distance maximum de 7 m.

Remarque concernant l'utilisation de la télécommande

• Ne pas utiliser des piles usagées avec des piles neuves.
• Ne pas utiliser différents types de piles en même temps.
• Ne pas démonter ou court-circuiter les piles.
• Ne pas essayer de recharger des piles alcalines ou au manganèse.
• Ne pas utiliser de piles dont l'enveloppe a été retirée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Toute erreur de manipulation des piles peut entraîner une fuite d'électrolytes susceptible de provoquer un incendie.
• Retirer les piles si la télécommande doit demeurer inutilisée pendant une période prolongée. Les ranger dans un endroit frais et sec.

Mise en GARDE

Une batterie de remplacement inappropriée peut exploser. Ne remplacez qu'avec une batterie identique ou d'un type recommandé par le fabricant. L'élimination des batteries usées doit être faite conformément aux instructions du manufacturier.

Emplacement des enceintes

Les enceintes étant conçues de manière identique, leur orientation par rapport aux canaux de gauche et de droite n'est pas nécessaire.

Les grilles de protection ne peuvent pas être enlevées.

N'utiliser que les enceintes fournies

L'utilisation d'autres enceintes peut endommager l'appareil et nuire à la qualité du son.

• Éloigner les enceintes d'au moins 10mm de la chaine pour garantir une bonne ventilation.
• Ces enceintes n'ont pas de blindage magnétique. Ne pas les placer près de téléviseurs, ordinateurs ou autres dispositifs dont le fonctionnement peut être facilement affecté par un champ magnétique.
• Vous risquez d'endommager vos enceintes et de réduire leur durée de service si vous les utilisez à des niveaux de volume élevés pendant des périodes prolongées.
• Pour éviter tout dommage, réduire le volume dans les cas suivants.

Lorsque le son est de forme à la lecture. Lorsque vous ajustez la qualité sonore.

Attention

Utiliser les enceintes seulement avec la chaîne recommandée. Sinon, l'amplificateur et les enceintes peuvent subir des dommages, et il y aura risque d'incendie. En cas de dommages ou de changement brusque des performances, s'adresser à un technicien qualifié. - Ne pas fixer ces enceintes au mur, ni au plafond.

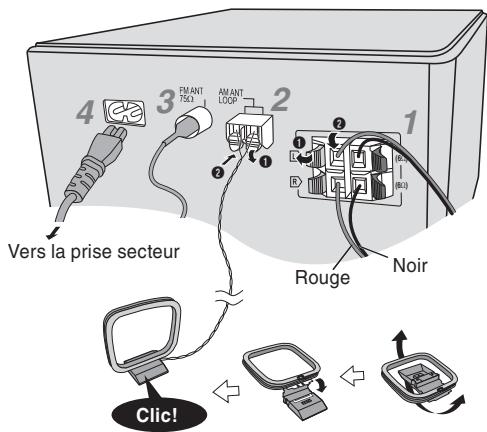

1 Raccorder les enceintes.

Veillez à ne pas croiser (court-circuiter) ou inverser la polarité des câbles d'enceinte afin de ne pas endommager les enceintes.

2 Raccorder l'antenne-cadre AM.

Placer l'antenne ABOUT sur sa base.

3 Raccorder l'antenne FM d'intérieur.

Placer l'antenne là où la réception est maximale.

4 Raccorder le cordon d'alimentation secteur.

Le cordon d'alimentation fourni a été conçu exclusivement pour cet appareil. Ne pas l'utiliser avec d'autres appareils.

Ne pas utiliser le cordon d'alimentation secteur d'un autre appareil.

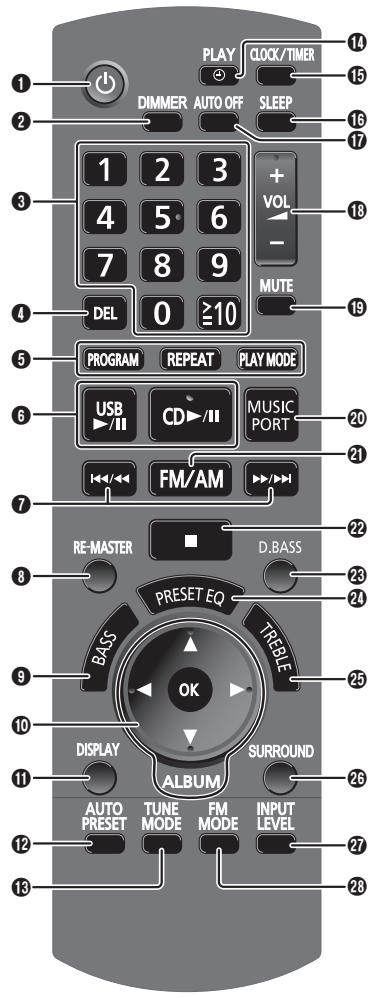

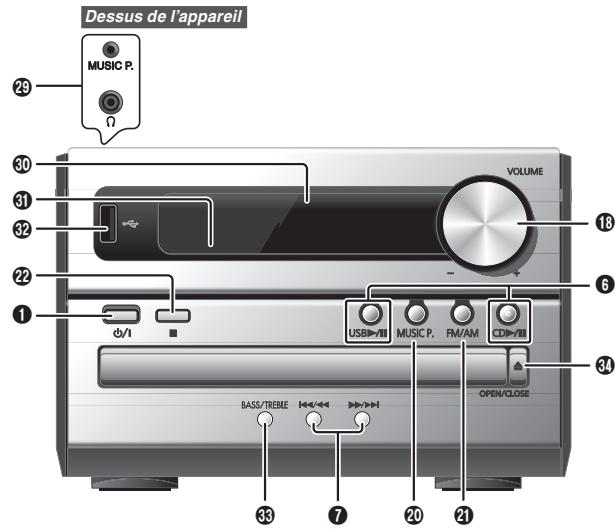

Se référer aux numéros de page entre parenthèses.

Interrupteur d'attente/marche [ ] [1 / 1] (8, 10)

Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant.

[DIMMER]

Attenue la luminosité de l'écran.

Réappuyer pour annuler.

Touches numériques [1 à 9, 0, ≥ 10]

Pour sélectionner un nombre à 2 chiffres exemple : 16 : [≥10] → [1] → [6] Pour sélectionner un nombre à 3 chiffres exemple : 226 : [≥10] → [≥10] → [2] → [2] → [6]

0 [DEL] (6)

[PROGRAM] (6, 7)

[REPEAT] (6)

[PLAY MODE] (6, 7)

6 [▶/II, USB] (7)

[▶/II, CD] (6)

[4/4] ont exactement les mêmes

fonctions que celles de [1/4] ou

[▶▶/▶].

[OK] (6, 8)

1 [DISPLAY] (6, 7)

[AUTO PRESET] (7)

[TUNE MODE] (7)

1 [Θ, PLAY] (8)

[ CLOCK/TIMER] (8)

[ sleep] (8)

[AUTO OFF]

Cette fonction vous permet d'éteindre l'appareil (excepté en mode radio) si celui-ci reste inutilisé pendant 30 minutes environ. [AUTO OFF] est activé par défaut. Appuyer deux fois pour annuler.

Commande volume [+ / -,VOL], [+ / -,VOLUME]

[MITE]

Désactive le son. Réappuyer pour annuler.

Si le volume est ajusté ou l'appareil est éteint, la fonction « MUTE » est annulée.

[MUSIC PORT], [MUSIC P.] (8, 9)

[FM/AM] (7)

[■] (6,7)

[D. BASS] (8)

2 [PRESET EQ] (8)

[TUREL8

[SURROUND] (8)

[INPUT LEVEL] (9)

[FM MODE] (7)

Prise du MUSIC P. (port musical) (9)

Prise du casque, (9)

30 Afficheur

31 Capteur de signal de télécommande

Port USB, (7)

[BASS/TREBLE] (8)

[△, OPEN/CLOSE] (6)

Lecture de base

1. Appuyer sur [△, OPEN/CLOSE] sur l'appareil principal pour ouvrir le tiroir.

L'appareil s'allume, insérer un disque, étiquette vers le haut.

Appuyer de nouveau sur [▲, OPEN/CLOSE] pour refermer le tiroir.

2 Appuyer sur [▶/II, CD] pour démarrer la lecture.

Arrêté la lecture	Appuyer sur [■].
Suspendre la lecture	Appuyer sur [▷/■, CD]. Appuyer de nouveau sur cette touche pour reprendre la lecture.
Sauter des plages	Appuyer sur [↓←/▲←] ou [▷→/▲→].
Parcourir les plages (CD)	Maintenir les touches [↓←/▲←] ou [▷→/▲→] enforcées pendant la lecture ou la pause.
Sauter un album (MP3)	Appuyer sur [▲/▼].

Mode de lecture

Appuyer sur [PLAY MODE] pour sélectionner le mode désiré.

1-TRACK 1TR	Lire une plage sélectionnée sur le disque. Appuyer sur les touches numériques pour sélectionner la plage.
1-ALBUM 1ALBUM (MP3)	Lire un album sélectionné sur le disque. Appuyer sur [▲/▼] pour sélectionner l'album.
RANDOM RND	Lire un disque de façon aléatoire.
1-ALBUM RANDOM 1ALBUM RND (MP3)	Lire toutes les plages d'un album sélectionné de manière aléatoire. Appuyer sur [▲/▼] pour sélectionner l'album.

Lecture programme

Cette fonction permet de programmer un maximum de 24 plages.

1 Appuyer sur [▶/II, CD] puis sur [■]. 2 Appuyer sur [PROGRAM].

3 Appuyer sur les touches numériques pour sélectionner la plage.

Répéter cette étape pour programmer d'autres plages.

4 Appuyer sur [▶/II, CD] pour démarrer la lecture.

MP3

3 Appuyer sur [ / ] pour sélectionner l'album. 4 Appuyer sur [▶▶/▶▶] une seule fois puis sur les touches numériques pour sélectionner la plage. 5 Appuyer sur [OK]. 6 Répéter les étapes 3 à 5 pour programmer d'autres plages. 7 Appuyer sur [ /II CD] pour démarrer la lecture.

Annuler le mode de lecture programmée	Appuyer sur [PROGRAM] en mode d'arrêt.
Relancer la lecture programmée	Appuyer sur [PROGRAM] puis sur [▶/■, CD] en mode d'arrêt.
Vérifier le contenu de la programmation	Appuyer sur [↓/▲/▲] ou [▶/▶/▶] lorsque « PGM » s'affiche en mode d'arrêt. Pour vérifier les plages en cours de programmation, appuyer sur [PROGRAM] deux fois après l'affchage de « PGM » puis appuyer sur [↓/▲/▲] ou [▶/▶/▶].
Effacer la的最后一 plage	Appuyer sur [DEL] en mode d'arrêt.
Effacer toutes les plages programmées	Appuyer sur [■] en mode d'arrêt. « CLR ALL » s'affiche. Dans les 5 secondes qui suivent, appuyer de nouveau sur la touche pour supprimer toutes les plages du programme.

• La programmation mémorisée est effacée à l'ouverture du tiroir de disque.
• Pour répéter la lecture de programme ou le mode de lecture sélectionné, appuyer sur [REPEAT]. Réappuyer pour annuler.

Vérification des informations de plage

Les informations concernant la plage en cours de lecture apparaissent sur l'afficheur.

Appuyer sur [DISPLAY] pendant la lecture ou la pause.

• Cet appareil peut afficher les balises ID3 versions 1.0 et 1.1.
• Les données textuelles non prises en charge par l'appareil ne peuvent pas être affichées.

Remarque sur les CD

• Cet appareil peut accéder à un maximum de 99 plages.
• Cet appareil peut lire les CD-R/RW de format audio MP3 et CD-DA finalisés.
• Il est possible qu'il ne puisse pas lire certains CD-R/RW selon leurs conditions d'enregistrement.

Remarque sur les MP3

• Les fichiers sont traités comme des plages et les dossiers comme des albums.
• Cet appareil peut accéder à un maximum de 999 plages, 255 albums et 20 sessions.
• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Pour effectuer la lecture dans un ordre donné, faire précéder les noms de fichier et dossier de nombres à 3 chiffres dans l'ordre de votre choix.

Limites de la lecture de fichiers MP3

• Si vous avez enregistré des fichiers MP3 sur le même disque que des CD-DA, seul le format enregistré dans la première session peut être lu.
• Certains fichiers MP3 peuvent s'avérer illisibles en fonction de l'état du disque ou de l'enregistrement.
• Les enregistrements ne seront pas forcément lus dans l'ordre dans lequel vous les avez enregistrés.

Accord manuel

1 Appuyer sur [FM/AM] pour sélectionner « FM » ou « AM » 2 Appuyer sur [TUNE MODE] pour sélectionner « MANUAL » 3 Appuyer sur [1 / 1 ] ou [1 / 1 ] pour sélectionner la frquence de la station recherchée.

Accord automatique

Maintenir les touches [i ▶] ou [▶/▶] enfoncées jusqu'à ce que la fréquence commence à changer rapidement.

• L'accord automatique des stations peut s'interrompre en cas d'interférences excessives.
• Pour annuler l'accord automatique, appuyer de nouveau sur [1] ou [2].

Pour améliorer la qualité sonore

Lorsque « FM » est sélectionnée, appuyer sur [FM MODE] pour afficher « MONO ». Réappuyer pour annuler.

• « MONO » est également annulé si la fréquence est modifiée.
• Désactiver « MONO » pour une écoute en mode normal.

Lorsque « AM » est sélectionné Maintenir la touche [TUNE MODE] enfoncée.

À chaque pression maintenue sur la touche : BP2 ↔ BP1

Diffusion RDS

Cet appareil peut afficher les données de texte transmises par les stations de radio dotées du système RDS disponible dans certaines régions.

Appuyer sur [DISPLAY] pour afficher :

L'affichage RDS peut ne pas être disponible si la réception n'est pas bonne.

Préchargement de la mémoire

Il est possible de préréglage 30 stations FM et 15 stations AM.

Préreglage automatique

1 Appuyer sur [PLAY MODE] pour sélectionner la fréquence « CURRENT » (actuelle) ou « LOWEST » (minimale). 2 Appuyer sur [AUTO PRESET] pour lancer la mémorisation.

Préreglage manuel

1 Appuyer sur [TUNE MODE] pour sélectionner « MANUAL » 2 Appuyer sur [i<1/1] ou [▶▶/▶] pour régler la station souhaitée. 3 Appuyer sur [PROGRAM]. 4 Appuyer sur les touches numériques pour sélectionner un canal. Si vous mémorisez une station sur un canal dans lequel vous avez déjà enregistré une autre station, cette dernière est remplacée. 5 Répéter les étapes 2 à 4 pour pré-régler d'autres stations.

Sélection d'une station mémorisée

1 Appuyer sur [TUNE MODE] pour sélectionner « PRESET » 2 Appuyer sur [i<4/4] ou [▶▶/▶] pour sélectionner le canal.

Appuyer sur les touches numériques pour sélectionner le canal.

Réglage de la répartition AM

(sur l'appareil principal uniquement)

Ce système peut également recevoir des émissions AM réparties en séquences de 10kHz

Maintenir la touche [fm/am] enfoncée.

Après quelques secondes, la fréquence minimale actuelle s'affiche en clignotant à l'écran. Relâcher la touche lorsque la fréquence minimale change.

• Pour revenir à la séquence initiale, répéter les étapes ci-dessus.
• Une fois le réglage modifié, la fréquence précédemment mémorisée est supprimée.

La connectivité USB permet la connexion d'un périphérique de mémoire de masse USB et la lecture de fichiers MP3.

Préparation

Avant de connecter tout périphérique de mémoire de masse USB à l'appareil, s'assurer que les données contenues ont été sauvegardées.

Ne pas utiliser un câble d'extension USB. Le périphérique de mémoire de masse USB raccordé au moyen du câble ne sera pas reconnu par cet appareil.

1 Réduire le volume et raccorder le périphérique de mémoire de masse USB au port USB. Immobiliser l'appareil principal lors du raccordement ou de la déconnexion du périphérique de mémoire de masse USB. 2 Appuyer sur [▶/II, USB] pour démarrer la lecture.

Arrêté la lecture

Appuyer sur [■]. « RESUME » s'affiche. La position est mise en mémoire. Appuyer sur [▶/■, USB] pour recommencer la lecture. Appuyer de nouveau sur [■] pour effacer la position.

Pour ce qui est des autres fonctions d'utilisation, elles sont similaires à celles décrites dans la section « Disques » (→ page 6).

Appareils compatibles

Appareils définis comme appartenant à la classe des périphériques de mémoire de masse USB :

• Périphériques USB supportant le transfert en masse uniquement.
• Périphériques USB prenant en charge USB 2.0 pleine vitesse.

Formats pris en charge

• Les plages doivent contenir l'extension «. mp3 » ou «. MP3 »
• CBI (Control / Bulk / Interrupt) n'est pas pris en charge.
• Un appareil utilisant le système de fichier NTFS n'est pas pris en charge. [Seul le système de fichier FAT 12/16/32 (File Allocation Table 12/16/32) est pris en charge.]
• En fonction de la taille du secteur, certains fichiers peuvent être inutilisables.
• Nombre max d'albums : 255 albums
• Nombre max de plages : 2500 plages
• Nombre max de plages dans un album : 999 plages

Réglage de l'horloge

Cette horloge fonctionne avec un cycle horaire de 24 heures.

1 Appuyer sur [CLOCK/TIMER] pour sélectionner « CLOCK ». 2 Dans les 10 secondes qui suivent, appuyer sur [ / ] pour régler l'heure. 3 Appuyer sur [OK].

• Appuyer sur [CLOCK/TIMER] pour afficher l'horloge quelques secondes.
• Remettre l'horloge à l'heure régulièrement pour maintenir l'heure juste.

Utilisation du temporisateur

Cette fonction permet de programmer l'appareil pour qu'il s'arrête et s'éteigne après la durée sélectionnée.

Appuyer sur [SLEEP] pour sélectionner la durée désirée.

Appuyer sur [SLEEP] pour afficher le temps restant et appuyer de nouveau sur [SLEEP] pour sélectionner la durée voulue.

• Les minuteries de lecture et du temporisateur peuvent être utilisées ensemble.
• Le temporisateur a tout la priorité. S'assurer qu'il ne chevauche pas les réglages de minuterie.

Utilisation de la minuterie de lecture

Il est possible de régler la minuterie pour qu'elle démarre à une heure donnée pour vous réveiller.

Mettre l'appareil sous tension et régler l'horloge.

Préparer la source de musique à écouter : disque, radio, USB ou source du port musical, puis régler le volume.

1 Appuyer sur [CLOCK/TIMER] pour sélectionner « ② PLAY 1 », « ② PLAY 2 » ou « ② PLAY 3 » 2 Dans les 10 secondes qui suivent, appuyer sur [ / ] pour régler l'heure de début. 3 Appuyer sur [OK]. 4 Répéter les étapes 2 et 3 pour régler l'heure de fin.

Pour activer la minuterie

5 Appuyer sur [©, PLAY] pour activer « © PLAY 1 », « © PLAY 2 » ou « © PLAY 3 » 6 Appuyer sur [U] pour éteindre l'appareil.

Changer les réglages	Répéter les étapes 1 à 4 et 6 (→ voir ci-dessus).
Changer la source ou le volume	1) Appuyer sur [⊙, PLAY] à deux reprises pour effacer levoyant de minuterie de l'affichage. 2) Modifier la source ou le volume. 3) Suivre les étapes 5 et 6 (→ voir ci-dessus).
Vérifier les réglages	Appuyer sur [CLOCK/TIMER] pour sélectionner « ⊕ PLAY 1 », « ⊕ PLAY 2 » ou « ⊕ PLAY 3».
Annuler	Appuyer sur [⊙, PLAY] à deux reprises pour effacer levoyant de minuterie de l'affichage.

• La minuterie débutera à l'heure préréglée par une augmentation de volume graduelle jusqu'au niveau préréglé.
• Pour que la minuterie puisse fonctionner, l'appareil doit être en mode d'attente.

Réglage du son

Égaliseur préréglé Preset EQ	Appuyer sur [PRESET EQ] pour sélectionner « HEAVY», « SOFT », « CLEAR », « VOCAL » ou « FLAT».
Bass ou Treble	1) Appuyer sur [BASS] ou [TREBLE] (appareil principal : [BASS/TREBLE]) pour sélectionner « BASS » ou « TREBLE ». 2) Appuyer sur [▲▼/▲▼] ou [▲▼/▲▼] pour régler le niveau (-4 et +4).
Son Surround	Appuyer sur [SURROUND] pour sélectionner « ON SURROUND » ou « OFF SURROUND ». Si les interférences dans la réception FM augmentent, désactiver l'effet surround.
D.Bass	Appuyer sur [D.BASS] pour sélectionner « ON D.BASS » ou « OFF D.BASS »
Re-master MP3	Appuyer sur [RE-MASTER] pour sélectionner « ON RE-MASTER » ou « OFF RE-MASTER »

Éviter toute interférence avec d'autres dispositifs panasonic

Il se peut que les autres dispositifs audio ou vidéo Panasonic se mettent à fonctionner lorsque vous pilotez l'appareil avec la télécommande fournie.

Pour actionner uniquement ce système, synchroniser l'appareil principal avec sa télécommande correspondante pour une mise en marche en mode «REMOTE 2»

1. Appuyer sur [MUSIC P.] de l'appareil principal et le maintenir enfoncé et [2] jusqu'à ce que « REMOTE 2 » apparaisse. 2. Maintenir les touches [OK] et [2] enfoncées pendant au moins 2 secondes.

Pour revenir au mode « REMOTE 1 », répéter les étapes 1 et 2 en remplaçant [2] par [1].

Appareil audio portable

Désactiver la fonction égaliseur (si existante) de l'appareil audio portable avant de réaliser le branchement à la prise du MUSIC P. (port musical). Sinon, le son rendu par les enceintes pourrait être déformé.

1. Brancher le cordon audio dans la prise MUSIC P.. 2. Appuyer sur [MUSIC PORT] (appareil principal : [MUSIC P.]) et dire à partir d'un appareil audio portable.

Pour ajuster le niveau de sortie du son appuyer sur [INPUT LEVEL] pour sélectionner

HIGH (haut) ou NORMAL (normal). - Les câbles et autres éléments ne sont pas fournis. - Pour plus de renseignements, voir la notice d'instruction de l'appareil audio portable.

Connexion du casque

Connecter le casque (non fourni) à la prise du casque. Type de fiche : Ø 3,5 mm stéreo

• Éviter toute utilisation prolongée susceptible d'endommager l'ouïe. L'utilisation d'un casque ou d'écouteurs avec une pression sonore excessive peut provoquer une perte d'audition. Le fait d'écouter le son à plein volume pendant de longues périodes peut endommager les oreilles de l'utilisateur. Veiller à utiliser le casque ou les écouteurs fournis ou recommandés.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. Si vous avez des doutes avec certains points en particulier ou si les solutions indiquées ne résolvent pas le problème, obtenez des instructions auprès de votre revendeur.

Pas de réponse lorsque vous appuyez sur les touches de la télécommande.

• Vérifier que les piles sont bien installées.

Son déformé ou aucun son.

• Augmenter le volume.
• Eteindre l'appareil, déterminer et corriger la cause. Rallumer l'appareil. Cela peut être provoqué par l'utilisation des enceintes à un volume ou à une puissance excessive, et par l'utilisation de l'appareil dans un environnement chaud.

Un son de « bourdonnement » peut être émis au cours de la lecture.

• Un câble secteur CA ou une lampe fluorescente se trouve à proximité de l'appareil. Éloigner les autres dispositifs et câbles de l'appareil.

L'affichage n'est pas correct ou la lecture ne démarre pas.

• Le disque n'est pas inséré correctement ; l'insérer correctement.
• Il se peut que le disque soit sale. Le nettoyer.
• Remplacer le disque s'il est rayé, déformé ou non standard.
• De la condensation s'est formée : attendre qu'elle s'évapore pendant 1 ou 2 heures.

On entend des battements.

• Éteindre toute télévision se trouvant dans la zone ou en éloigner l'ordinateur.
• Passer soit en BP 1 soit en BP 2 en mode de tuner AM.

On entend un léger bourdonnement pendant une émission AM.

• Éloigner l'antenne des autres câbles et cordons.

Aucune réaction lorsque l'on appuie sur [▶/II, USB].

• Déconnecter le périphérique USB, puis le connecter de nouveau. Une alternative consiste également à éteindre l'appareil et à l'allumer de nouveau.

La clé USB ou son contenu ne peuvent pas être lus.

• Le format de la clé USB ou son contenu ne sont pas compatibles avec le système.
• La fonction hôte USB de ce produit peut ne pas fonctionner avec certains périphériques USB.
• Les périphériques USB dont la capacité de stockage est supérieure à 8 giga octets peuvent ne pas fonctionner dans certains cas.

Le périphérique USB fonctionne lentement.

• Les fichiers volumineux ou les lecteurs flash USB de grande capacité sont plus longs à.

• Vérifier le contenu. Seuls les fichiers MP3 peuvent être lus.
• Si l'appareil contient plus de 255 albums ou dossiers (audio ou non audio), il se peut que certains des fichiers MP3 de ces albums ne soient pas lus. Transférer ces albums musicaux sur un autre périphérique USB. Sinon, reformater le périphérique USB et enregistrer ces albums musicaux avant d'enregistrer les autres dossiers non audio.

Messages affichés sur l'appareil

«F61» ou «F76» - Vérifier et corriger les raccordements des câbles d'enceintes. Si cela ne résout pas le problème, consulter le revendeur. - Déconnecter le périphérique USB. Éteindre puis rallumer l'appareil. “ERROR” - Exécution d'une commande incorrecte. Lire les instructions et essayer de nouveau. ADJUST CLOCK - L'horloge n'est pas à l'heure. Régler l'horloge en conséquence. ADJUST TIMER - La minuterie de lecture n'est pas réglée. Régler la minuterie de lecture en conséquence. « AUTO OFF » - L'appareil est resté inutilisé pendant environ 29 minutes et s'éteindra dans une minute. Appuyer sur n'importe quelle touche pour annuler.

Réinitialisation de la mémoire système (initialisation)

Dans les situations suivantes, se référer aux instructions ci-dessous pour réinitialiser la mémoire :

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

Pour réinitialiser la mémoire système

1) Débrancher le cordon d'alimentation secteur. (Attendre au moins 3 minutes avant de passer à l'étape 2.) 2) Tout en maintenant [ɔʌl] enfoncée sur l'appareil principal, rebrancher le cordon d'alimentation. « - - - - - - - » apparait sur l'afficheur. 3) Relacher [0/1]. Tous les réglages d'usine sont alors rétablis. Vous devrez rétablir les éléments désirés dans la mémoire.

Si les surfaces sont sales

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imbibé d'un produit chimique, lire attentivement les instructions qui accompagnent le chiffon.

Puissance de sortie RMS en mode stéréo

Canal avant (les deux canaux entrainés) 5 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10% Puissance RMS totale en mode stéreo 10 W

Modulation de fréquence (FM)

Plage de fréquence 87,50 MHz à 108,00 MHz (pas de 50 kHz) Bornes d'antenne 75 Ω (asymétriques)

Modulation d'amplitude (AM)

Plage de fréquence 522 kHz à 1629 kHz (pas de 9 kHz) 520 kHz à 1630 kHz (pas de 10 kHz)

Prise pour casque Borne Prise stéreo, 3,5 mm Niveau de sortie (CD, 1 kHz, -20 dB) 0,7mW + 0,7mW, 32 Max

Port musical (haut) Sensibilité Normal 490 mV, 15 kΩ Haut 100 mV, 15 kΩ Borne Prise stéreo, 3,5 mm

Disques pris en charge (8 cm ou 12 cm)

(1) CD-Audio (CD-DA) (2) CD-R/RW (CD-DA, MP3* disque formaté) (3) MP3

• MPEG-1 Layer 3, MPEG-2 Layer 3

Capteur

Longueur d'onde 785 nm (CD) Faisceau laser CLASSE 1 (CD)

Sortie audio (disque)

Nombre de canaux : 2 canaux (FL, FR) FL = Canal avant gauche FR = Canal avant droit

Port USB

Norme USB USB 2.0 pleine vitesse

Prise en charge de fichier média MP3 (.mp3)

Système de fichier du périhérique USB FAT 12, FAT 16, FAT 32

Énergie du port USB 500 mA (Max)

Section enceintes

Type 1 voie, 1 haut-parleur (Bass-reflex) Haut-parleur(s) Plage complète A ccone de 10 cm Impédance 6Ω

Niveau de pression sonore de sortie 83 dB/W (1 m) Plage de fréquence 61 Hz à 17 kHz (-16 dB) 95 Hz à 15 kHz (-10 dB)

Dimensions (LxHxP) 139 mm x 224 mm x 136 mm Poids 1,3 kg

Données générales

Alimentation CA 220 à 240 V, 50 Hz Consommation 12 W Dimensions (LxHxP) 184 mm x 123 mm x 228 mm Poids 1,1 kg Plage de température de fonctionnement 0°C à +40°C Plage d'humidité de fonctionnement 35% à 80% HR (sans condensation)

Consommation en mode d'attente:

0,3 W (environ)

1) Spécifications sujettes à des modifications sans préavis. Les poids et les dimensions sont approximatifs. 2) On mesure la distorsion harmonique totale au moyen d'un analyseur de spectre numérique.
