GEBRUIKSAANWIJZING 5705RK MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Simbolos

Verklaring van algemene gegevens

① Inbussleutel
② Asvergrendeling
③ Vastzetten
④ Losmaken
⑤ Zaagblad
⑥ Buitenste flens
⑦ Binnenste flens
Buitenste flens
Bout met zeskante kop
10 Zaagblad
⑪ Uitsteekels voor afstelling

Bout met zeskante kop
(Voor afstelling van spouwmes)
⑬ Zaagdiepte
(14) Losmaken
15Hendel
Vleugelmoer
Voor zagen in een hoek van 45^
Voorrechtzagen
19 Grondplaat

20 45^ schuine zaagsneden
21 Rechte zaagsneden
22 Bovengeleider
23 Grondplaat
24 Vergrendelingsknop
25 Trekkerschakelaar
26 Stofzuiiger
⑦ Limietmarkering
28 Kap van koolborstelhouser
29 Schroevedraajer

TECHNISCHE GEGEVENS

Model	5603R	5705R	5903R
Bladdiameter	165 mm	190 mm	235 mm
Max. zaagdiepte
Bij 90°	54 mm	66 mm	85 mm
Bij 45°	38 mm	46 mm	64 mm
Nullasttoerental (min-1)	5000	4800	4500
Totale lengte	330 mm	356 mm	400 mm
Netto gewicht	4,2 kg	5,2 kg	7,6 kg

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens können van land tot land verschillen.

Stroomvoorziening

De machine mag alleen worden aangesloten op een strooombron van hetzelfde voltage als aangegeven op de naamplatz, en kan alleen op enkel-fase wisselstroom worden gezruikt. De machine is dubbel-geisoleerd volgens de Europese standard en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Voor Model 5705R,openbare laagspanningsverdeelsystemen vanussen 220V en 250V

Schakelbedieningen van elektrische toestellen veroorzaken spanningsschommelingen. De bediening van dit gereedschap onder ongunstigelichtnetomstandigheden kan een nadelige invloed hebben op de bediening van andere apparatuur. Het kan worden aangenomen dat er geen negatieve effecten zullen zich wanner de netimpedantie gelijk is aan of minder is dan 0,36 Ohm.

Het stopcontact dat voor dit gereedschap worden gebruikt, moet beveiligd zijn door een zekering of een stroomonderbreker met trage aftschakelkarakteristieken.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

1. Draag oorbescherming.
2. Zorg ervoor dat alle beschemmingen aanwezig zijn en in goede staatহn.

Klem of bind de onderste beschemkap nooit in de open stand vast. Controleer voor elk gebruik of de onderste beschemkap goed werkt. Gebruik de machine Niet indien de onderste beschemkap Niet snel over het zaagblad sluit.

LET OP: Indien u de machine hebt latenten vallen, kan de onderste beschemkap verzogen zijn zodayat deze Niet volledigteringgkeert.

1. Gebruik geen verrormde of gebarsten zaagbladen.
2. Gebruik geen zaagbladen van sneldraistaal.
3. Stop het zaagblad Niet door er zichwaartse kracht op uit te oefenen.
4. Houd de zaagbladen schoon en scherp.

Scherpe zaagbladen verminderen de kans op blokkeren of terugslaan van het zaagblad.

1. GEVAAR: Houd uw handen uit de buurt van de zaagzone.

Houd uw handen uit de buurt van het zaagblad. Reik Niet onder het werkstuk terwijl het zaagblad draait. Probeer Niet het gezaagde materiala te verwijderen terwijl het zaagblad nog draait.

LET OP: Na het afzetten van de machine blijf het zaagblad freewheelen.

1. Ondersteun grete panelen. (Fig. A en B)

Grote panelen要去en worden ondersteund zoals afgebeeld in Fig. A, om de kans op klemmen en terugslaan van het zaagblad tot een minimum te beperken.

Indien de machineijdens het zagen op het werkstuk moet rusten,That deze dan op het grotere gedeelte rusten en zaag het Kleinere gedeelte eraf.

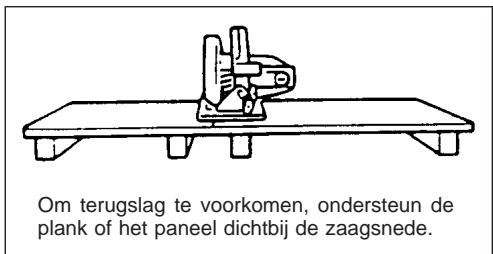

Fig. A

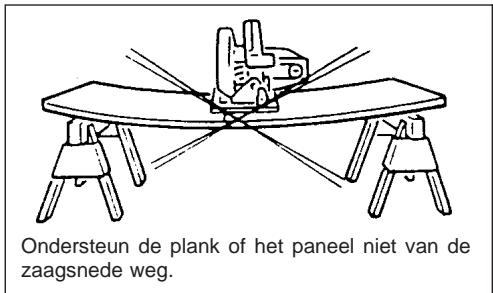

Fig.B

1. Gebruik een langsgeleider.

Gebruik voor het schulpen algijd een langsgeber of richtlineaal.

1. Wees op uw hoede voor terugslag. (Fig. A en C)

Terugslag treedt op wanner de zaag plotselling blokkeert en waar de gebruiker worden teruggeslagen. Laat de schakelaar onmiddelijk los wanner het blad vastloopt of de zaag blokkeert. Houd de zaagbladen scherp. Ondersteun grope panelen zoals afgebeeld in Fig. A. Gebruik een langsgeber of richtlineaal wanner u schulpt. Forceer de machine Niet. Wees op uw hoede en bewaar uw controle over de machine. Verwijderijdens het zagen de zaag Niet van het werkstuk verwijl het zaagblad nog draait.

Plaats NOOIT uw hand of uw vingers acheter de zaag. In geval van terugslag kan de zaag over uw hand waar acheteren worden teruggeslagen, met ernstige verwonding als möglichk gevolg.

Fig. C

1. Onderste beschemkap. Breng de onderste beschemkap omhoog met behulp van de intrekhendel.
2. Afstellen. Alvorens met het zagen te beginnen, zorg ervoor dat de afstelbouteen en moeren voor zaagdiepte en verstekzagen goed zijn vastgezet.
3. Gebruik uitsluitend de juiste zaagbladen. Gebruik geen zaagbladen met onjuiste asgaten. Gebruik nooit defecte of onjuiste sluitringen of bouteen voor de zaagbladen.
4. Vermijd zagen op spijkers. Alvorens met het zagen te beginnen, verwijder alle spijkers uit het werkstuk.
5. Houd het netsnoerijdens het zagen UIT de zaagzone en plaats het zodanig dat hetijdens het zagen Niet op het werkstuk vast komt te zitten.

Houd de machine op de juiste wijze vast met uw handen, ondersteun het werkstuk op de juiste wijze, en houd het netsnoeruit de buurt van de zaagzone.

WAARSCHUWING:

Om verlies van controle over de machine en möglichk persoonlijk letsel te voorkomen, is het belangrijk dat u het werkstuk op de juiste wijze ondersteunt en de zaag stevig vasthoudt. De juiste manier om de machine vast te honden is afgebeeld in Fig. D.

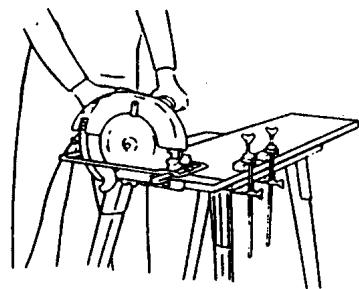

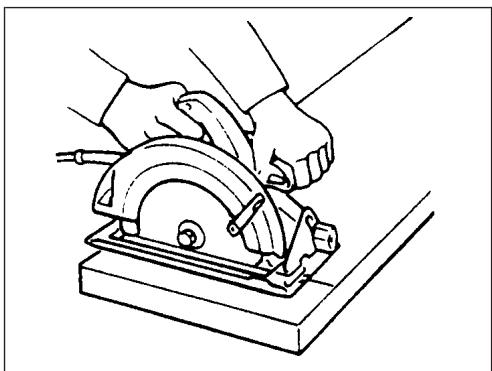

Fig. D

Een typische illustratie van de juiste manier om de machine vast te houden, de juiste ondersteuning van het werkstuk, en de juiste positie van het netsnoer.

1. Plaats het bredere gedeelte van de grondplaat van de machine op het gedeelte van het werkstuk dat goed ondersteund is, en Niet op het gedeelte dat eraf zal vallen wanner het zagen voltooid is. Fig. E toont de JUISTE manier om het uiteinde van een plank af te zagen, en Fig. F toont de ONJUISTE manier. Indien het werkstuk kort of klein is, klem het dan vast. PROBEER NIET KORTE WERKSTUKKEN MET UW HAND VAST TE HOUDEN! (Fig. F)

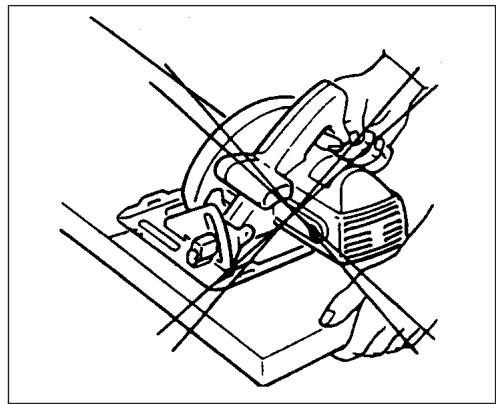

Fig. E

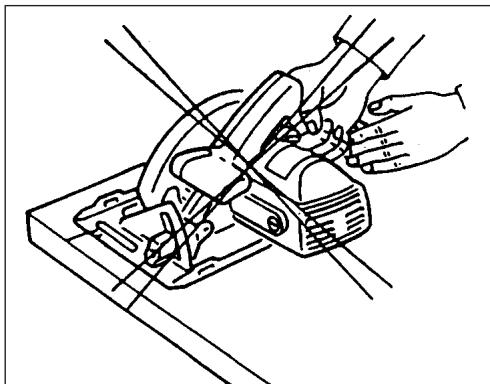

Fig. F

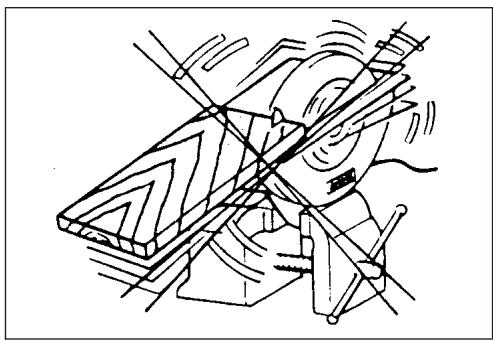

1. Probeer nooit te zagen met de cirkelzaag ondersteboven in een schroefbank vastgezet. Dit is uiterst gevaarlijk en kan ernstige ongelukken verroorzaken. (Fig. G)

Fig. G

1. Alvorens de machine na het zagen neer te zetten, controller de onderste (uitschuifbare) beschermkap dichtgegaan is en het zaagblad volledig tot stilstand is gekommen.

2. Volg de specificaties van de fabrikant op

3. Zorg ervoor dat de diameter,.dkte en andere karakteristieken van het zaagblad geschikt,zijn voor het gereedschap.
   Zorg ervoor dat het zaagblad geschikt is voor de asdraaisnelheid van het gereedschap.

4. Gebruik nooit een schuurschijf.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Verwijderen of installeren van het zaagblad

Het volgende blad kan met deze machine worden gebruikt.

Model	Max. diameter	Min. diameter	Bladdikte	Zaagsnede
5603R	165 mm	150 mm	minder dan 1,7 mm	meer dan 1,9 mm
5705R	190 mm	170 mm	minder dan 1,7 mm	meer dan 1,9 mm
5903R	235 mm	210 mm	minder dan 1,9 mm	meer dan 2,1 mm

De dikte van het spouwmes is 1,8 mm voor Modellen 5603R en 5705R, 2,0 mm voor Model 5903R.

LET OP:

• Gebruik geen zaagbladen die nicht voldoen aan de specificaties in deze gebruiksaanwijzing.
• Gebruik geen zaagbladen waarvan de schijf dikker is of de zettingkleiner is dan de dikte van het spouwmes.

Om het zaagblad te verwijderen, druk de asvergren-deling volledig in om te voorkomen dat de as gaat draaien, en draai dan de bout met zeskante kop los met behulp van de inbussleutel. (Fig. 1)

Breng de veiligheidskap zo ver möglichk omhoog om de buitenste flens te verwijderen en verwijder dan het zaagblad. (Fig. 2)

Installer het zaagblad in de omgekeerde volgorde van verwijderen. Monteer achtereenvolgens de binnenste flens, het zaagblad, de buitenste flens en de bout met zeskante kop. Draai de bout met zeskante kop stevig vast toenwijl u de asvergrendeling volledig ingedrukt houdt. (Fig. 1 en 3)

LET OP:

Zorg ervoor dat de tanden van het zaagblad waar voren wijzen indezelfde richting als de draairrichting van de machine. (De pijl op het zaagblad moet in bezelfde richting wijzen als de pijl op de machine.)
- Druk de asvergrendeling nooit in verwijl de zaag draait.
- Gebruik alleen de Makita dopsleutel voor het verwijderen of installereren van het zaagblad.

Afstellen van het spouwmes (Fig. 4)

Gebruik de dopsstreutel voor het losdraaien van de zeskante bout voor afstelling van het spouwmes en breng dan de veiligheidskap omhoog. Beweeg het spouwmes omhoog of omaag over de twee uitsteeksels voor afstelling (zie de afbeelding), zodate de juiste afstandussen het spouwmes en het zaagblad worden verkreten.

LET OP:

Het spouwmes moet zodenig worden afgesteld dat: De afstandussen het spouwmes en de getande rand van het zaagblad Nieteer dan 5mm bedraagt. De getande rand neer aan 5 mm onder de onderste rand van het spouwmesuitsteekt.

Afstellen van zaagdiepte (Fig. 5)

Zet de hendel op de dieptegeleider los en beweeg de grondplaat op of neer. Zet de grondplaat op de gewenste diepte vast door de hendel vast te zetten.

LET OP:

• Gebruik een geringe zaagdiepte voor het zagen van dunne werkstukken, om veiligier te zagen en schoonere zaagsneden te vrijgen.
• Na het afstellen van de zaagdiepte, dient u de hendel.altijd stevig vast te zetten.

Afstelling voor verstekzagen (Fig. 6)

• Draai de vleugelmoeren vooraan en achteraan los en zet dan de machine in de gewenste hoek voor verstekzagen (0 - 45^) . Na afstelling, de vleugelmoeren vooraan en achteraan stevig vastdraaien.

Zaaghoek instellen (5603R, 5705R) (Fig. 7)

Voor rechte zaagsneden, daß de zaaglijn op het werkstuk samenvallen met de rechtter inkening op de voorkant van de grondplaat.

Voor 45^ schuine zaagsneden, maar de zaaglijk op het werkstuk samenvallen met de linker inkening.

Bovengeleider (5903R) (Fig. 8)

Laat uwrichtijn samenvallen met de 0^ inkening voor rechte zaagsneden of de 45^ inkening voor 45^ schuine zaagsneden.

Werking van de trekkerschakelaar (Fig. 9)

LET OP:

• Alvorens de stekker in een stopcontact te steken, altiq het earest controeren of de trekkerschakelaar juist werkt en terugkeert maar de "OFF" stand wonneer hij wordt losgelaten.

Een vergrendelingsknop is voorzien om te voorkomen dat de trekkerschakelaar per toeval worden ingedrukt. Om de machine aan te zetten, de vergrendelingsknop indrukken en dan de trekkerschakelaar indrukken. Om de machine af te zetten, de trekkerschakelaar loslaten.

Bediening (Fig. 10)

Houd de machine stevig vast. Zet de grondplaat op het te zagen werkstuk zonder dat het zaagblad ermee in contact kommt. Zet dan de machine aan en wacht tot het zaagblad op volle spelheid is gekomen. Beweeg nu gewoon de machine maar voren over het oppervlak van het werkstuk; houd hierbij de machine vlak en beweeg deze langzaam totdat het zagen is voltooid. Om schone zaagsneden te krijgen, dient u uw zaaglijnrecht te houden en de machine met gelijkmatige spelheid maar voren te bewegen.

LET OP:

• Het spouwmes要去 algid worden gezruikt, behalve voor invalidzagen (zagen vanaf het midden van het werkstuk).
• Stop het zaagblad Niet door zichwaartse kracht op de schijf uit te oefenen.

Richtliniaal (Fig. 11)

Het handige richtliniaal stelt u in staat uiterst nauwkeurige rechte zaagsneden te krijgen. Schuif gewoon het richtliniaal omhoog tot vlak gegen de zijkant van het werkstuk en zet het vast met de schroef op de voorkant van de grondplaat. Met het richtliniaal kutu ook herhaaldelijk zaagsneden vandezelfde bredte zagen.

Koppelstuk (Fig. 12 en 13)

(voor het aansluiten van een stofzuiger)

Om schoon te werkken,(Intu u een stofzuiger op uw machine aansluiten. Monteer het koppelstuk op de machine met behulp van de schroef, en sluit dan de slang van een stofzuiger erop aan.

ONDERHOUD

LET OP:

Zorg er aktijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens werken aan de machine uit te voeren.

Vervangen van de koolborstels (Fig. 14 en 15)

Vervang de koolborstels wonneer deze tot aan delimitemarkstreep versleten zijn. Beide identieke koolborstels dienen tegelijkertijd te worden verrangen.

Opdat het gereedschap veilig in betrouwbaar blijft, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd in een erkend Makita service centrum.

ESPANOL

De ondergetekende, Masahiro Yamaguchi, gevolmachtigd door Makita Manufacturing Europe Ltd., Road 7, Hortonwood Industrial Estate, Telford, Shropshire TF1 4GP, United Kingdom verklaart dat dit produkt

(Serienr.:serieproduktie)

vervaardigd door Makita Manufacturing Europe Ltd. voldoet aan de volgende normen of genormaliseerde docu-mentation,

HD400, EN50144, EN55014-1, EN55014-2,

EN61000-3-2, EN61000-3-3

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPANOL

Geluidsniveau en trilling van het model 5603R

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 96 dB (A)

geluidsenergiee-niveau:109 dB (A)

Draag oorbeschemers. -

De typische gewogen effectieve versnellingswaarde is nicht meer dan 2,5 m/s².

ESPANOL

Geluidsniveau en trilling van het model 5705R

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 98 dB (A)

geluidsenergiee-niveau: 111 dB (A)

Draag oorbeschemers. -

Geluidsniveau en trilling van het model 5903R

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 95 dB (A)

geluidsenergiee-niveau:108 dB (A)

Draag oorbeschemers. -

De typische gewogen effectieve versnellingswaarde is nicht mehr dan 2.5m / s^2
