MANUALE UTENTE 5705RK MAKITA

Per Anything utensile vengono usati sibiombi seguente. Bisognacapire il loro significato prima di usare l'utensile.

Symbolen

① Chiave esagonale
② Dispositivo di bloccaggio albero
③ Per stringere
(4) Per allentare
⑤ Lama sega
⑥ Flangia esterna
⑦ Flangia interna
⑧ Flangia esterna
Bullone ad esagono incassato
Lama sega

⑪ Sporgenze di regolazione
12 Bullone a esagono incassato (per la regolazione del cuneo)
13 Profondità di taglio
14 Per allentare
15 Leva
Dado ad alette
17 Per tagli a smusso di 45^
18 Per tagli diritti
Piastra base

20 Per tagli ad angolo di 45^
21 Tagli diritti
Guida superiore
23 Base
24 Bottone di sblocco
25 Grilletto interruptore
26 Aspirapolvere
27 Segno limite
28 Tappoportaspazzola
29 Cacciavite

DATI TECHNICI

Modello	5603R	5705R	5903R
Diametro lama	165 mm	190 mm	235 mm
Massima profundità di taglio
A 90°	54 mm	66 mm	85 mm
A 45°	38 mm	46 mm	64 mm
Velocità a vuoto (min-1)	5.000	4.800	4.500
Lunghezza totale	330 mm	356 mm	400 mm
Peso netto	4,2 kg	5,2 kg	7,6 kg

Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche della preavviso.
- Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetto del nome, e cui funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui cui què essere usato con le prese di corrente sprovviste della messa a terra.

Per Modello 5705R, i sistemi della rete pubblica di distribuzione a bassa tensione da 220V a 250V

Le operazioni di accensione e spegnimento degli apparecchi elettrici causano fluttuazioni di tensione. L'utilizzo di quello disposivo in condizioni inadatte di corrente potrebbe averve effetti negativi sul funzionamento di altri apparecchi. Con una impedenza delle rete uguale o inferiore a 0,36 ohm, si può presumere che non ci siano effetti negativi. La presa di corrente usata per quello disposivo deve essere protetta da un fusibile o da un Interruttore di circuito conasse caratteristiche di scatto.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA

1. Indossate i paraecchi.
2. Lasciate le protezioni al loro posto e in condi-zioni di lavoro.

Non bloccate o legate la protezione inferiore in posizione aperta. Controllate il funzionamento della protezione inferiore agli volta prima di usare l'utensile. Non usatela se non si richtude con uno scatto sulla lama.

ATTENZIONE: Se si fa cadere la sega, la protezione inferiore potrebbe deformarsi e non tornare completeness in posizione.

1. Non usate lame deformate o crepate.
2. Non usate lame in acciaio rapido.
3. Non arrestate la lama esercitando su diessa una pressione laterale.
4. Mantenete le lame pulite e affiliate.
   Le lame affiliate minimizzato stalli e rinculi.
5. RERICOLD: Tenete le mani lontane alla lama. Non mettete le mani sotto il pezzo nelle la lama sta girando. Non cercate di togliere il materiale tagliato nelle la lama sta girando. ATTENZIONE: La lama continua a girare per forza d'inerzia dopo che si è spento l'utensile.

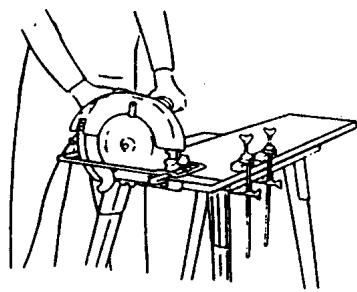

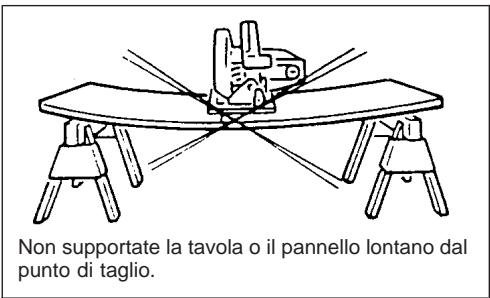

6. Supportate i grande pannelli. (Fig. A e B) Per minimizzato il rischio che la lama rimanga bloccata o di rinculi, i grande pannelli devono essere supportati come lostrato nella Fig. A. Se l'operazione di taglio rende necessario appoggiare la sega sul pezzo da lavorare,essa delve essere messa sulla parte più grande tagliando quella più piccola.

Fig. A

Fig.B

1. Usate la guida pezzo.

Usate sempre la guida pezzo o una guida a bordo diritto per il taglio secondo la fibra.

1. State attenti ai rinculi. (Fig. A e C)

I rinculi si verificano quando la sega si pianta rapidamente e viene spinta indietro verso I'operaatore. Rilasciate immediatamente i'interruttore se la lama si bloccca o se la sega si pianta. Mantenetete le lame affiliate. Supportate i grandi pannelli come migliorato nella Fig. A. Usate una guida pezzo o una guida a bordo dritto per tagliare secondo la fibra. Non forzate I'utensile. State sempre attenti mantenendo il controlo dell'utensile. Non togliete la lama durante il taglio nelle si sta muovendo.

NON mette mai la mano o le dita dietro la sega. Se si verifies un rinculo, la sega potrebbe fácilmente rimbalzare indietro sulla mano causando ferite gravi.

Fig. C

1. Abbassate la protezione. Solvate la protezione inferiore con il manico retrattile.
2. Regolazioni. Prima di tagliare, accertate vi che le regolazioni per la profondità e il taglio a smusso siano salute.

3. Usate soltanto le lame specifie. Non usate lame con fori di grandezza sbagliata. Non usate mai rondelle o bulloni per lame difettosi o sbagliati.

4. Evitate di tagliare i chiodi. Esaminate il pezzo da lavorare e togliete tutti i chiodi daesso prima di tagliarlo.

5. Quando usate la sega, tenete il cavo di alimentazione lontano dall'area di taglio e posizionato nel modo che non si impigliq sul pezzo da lavorare durante l'operazione di taglio.

Lavorate con il supporto corretto per la mano, il supporto corretto per il pezzo da lavorare e con il cavo di alimentazione lontano dall'area di lavoro.

ATTENZIONE:

Per prevenir una perdita di controllo che potrebbe causare ferite, è molto importante supportare correttamente il pezzo da lavorare e tenere saldamente la sega. La Fig. D della tipico supporto per la mano della sega.

Fig. D

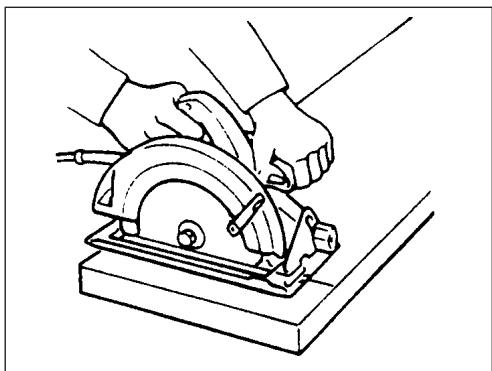

Illustrazione tipica del supporto corretto per la mano, supporto corretto per il pezzo da lavorare e la disposizione del cavo di alimentazione.

1. Mettete la parte più ampia della base della sega sulla parte del pezzo da lavorare che è supportata solidamente, e non su quella che cade quando si esegue il taglio.

Per esemplio, la Fig. E illustra il modo CORRETTO di tagliare l'estremita di una tavola, e la Fig. F il modo SBAGLIATO. Se il pezzo da lavorare è corto o piccolo, bloccatelo con una morsa.

NON CERCATE DI TENER FERMI I PEZZI CORTI CON LA MANO! (Fig. F)

Fig. E

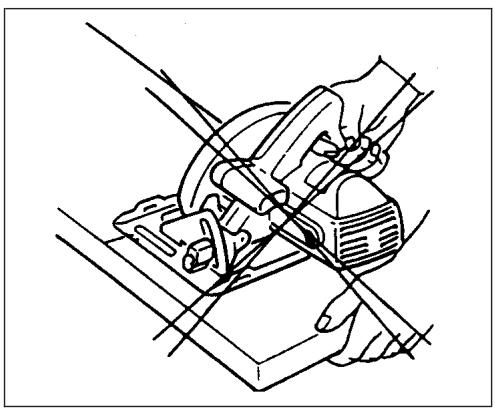

Fig. F

1. Non cercate mai di segare con la sega circolare capovolta bloccata con una morsa. Ciò è extremamente pericoloso e può causare incidenti seri. (Fig. G)

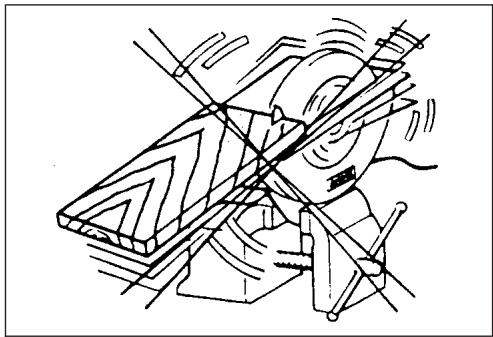

Fig. G

1. Prima di appoggiare la sega dopo aver completato un taglio, accertatevi che la protezione inferiore (telescopia) si sua chiusa e che la lama si sua arrestata completeness.

2. Utilizzo dei dati del produttore

3. Accertarsi che il diametro, lo spessore e le altre coratteristica della lama della sega siano adatte all'utensile.

4. Accertarsi che la lama dell'utensile sia adatta alla velocità del mandrino dell'utensile.

5. Non usare ruote abrasive.

CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI DURANTE LA LAVORAIZIONE

Rimozione e installmenta della lama della sega Con questo utensile si possono usare le lame seguenti.

Modello	Diametro massimo	Diametro minimo	Spessore lama	Taglio
5603R	165 mm	150 mm	meno di 1,7 mm	oltre 1,9 mm
5705R	190 mm	170 mm	meno di 1,7 mm	oltre 1,9 mm
5903R	235 mm	210 mm	meno di 1,9 mm	oltre 2,1 mm

Lo spessore del cuneo è di 1,8 mm per i modelli 5603R e 5705R, di 2,0 mm per il modello 5903R.

ATTENZIONE:

• Non usate lame che non rispondono alle caratteristiche specificare in queste istruzioni.
• Non usate lame con un disco più spesso o con una sede più piccola dello spessore del cuneo.

Per rimuovere la lama della sega, schiacciate complemente il dispositivo di bloccaggio per impedire la rotazione dell'albero e usate poi la chiave esagonale per allentare il bullone a esagono incassato. (Fig. 1)

Togliete poi la flangia esterna, solvate per quanto possibile il coperchio di sicurezza e togliete la lama. (Fig. 2)

Installate la lama della sega usingo il procedimento opposito di rimozione. Installate la flangia interna, la lama, la flangia esterna e il bullone a esagono incassato in quest'ordine. Accertatevi di aver stretto saldamente il bullone con il dispositivo di bloccaggio del'albero completenessci. (Fig. 1 e 3)

ATTENZIONE:

• Accertatevi che i denti della lama siano rivolti nella stessa direzione di rotazione dell'utensile (la freccia sulla lama deve essere rivolta nella stessa direzione della freccia sull'utensile).
• Il disposativo di bloccaggio dell'albero non deve mai essere schiacciato durante il funzionamento della sega.
• Per togliere o installare la lama, usate soltanto la chiave esagonale Makita.

Regolazione del cuneo (Fig. 4)

Usate la chiave esagonale per allentare il bullone a esagono incassato per regolare il cuneo, e solvate poi il coperchio di sicurezza. Spostate il cuneo in su o in giu soprare le due sporgenze per le regolazioni indicate nell'illustrazione, in modo da ottenere la distanza corretta tra il cuneo e la lama della sega.

ATTENZIONE:

Accertatevi che il cuneo sia regolato in modo che: La distanza tra il cuneo e il bordo dentato della lama non superi i 5 mm.

Il bordo dentato non sporga più di 5 mm或者其他 l'orlo inferiore del cuneo.

Regolazione della profondità di taglio (Fig. 5)

Allentate la leva sulla guida di taglio e spostate in su o in giu la base. Fissate la base alla profundità di taglio desiderata stringendo la leva.

ATTENZIONE:

• Per tagliare dei pezioni da lavorare sottili, usate una profondità di taglio bassa per dei tagli puliti e sicuri.
• Dopao aver regolato la profundità di taglio, stringete sempre saldamente la leva.

Regolazione dei tagli a smusso (Fig. 6)

• Allentate i dadi ad alette davanti e dietro e inclinate l'tutenis all'angolo desiderato per i tagli a smusso (0 - 45^) . Dopo la regolazione, stringete saldamente i dadi ad alette davanti e dietro.

Regolazione (5603R, 5705R) (Fig. 7)

Per i tagli diritti, allineate la taccà destra sul davanti della base con la linea di taglio sul pezzo da lavorare. Per i tagli a smusso di 45^ , allineate conessa la taccà sinistra.

Guida superiore (5903R) (Fig. 8)

Allineate la linea di visione con la taccà di 0^ per i tagli diritti, oppure con la taccà di 45^ per i tagli ad un angolo di 45^ .

Azionamento dell'interruttore (Fig. 9)

ATTENZIONE:

• Prima di collegare l'utensile alla presa di corrente, accertateviti sempre che il grilletto dell'interruttore funzioni correttamente e che ritorni sulla posizione "OFF" quando lo rilasciate.

L'utensile è dotato di un bottone di sblocco, per evitare di schiacciare per sbaglio il grilletto dell'interruttore. Per avviare l'utensile, spingete il bottone di sblocco e schiacciate il grilletto dell'interruttore. Rilasciate il grilletto per arrestarlo.

Utilizzo (Fig. 10)

Tenete saldamente l'utensile. Mettete la piatra della base sul pezzo da tagliare perché che la lama faccia contatto conesso. Accendete l'utensile e aspettate che la lama raggiunga la sua velocità massima. Spostate poi simplicamente l'utensile in avanti sulla superficie del pezzo da lavorare, mantenendo più e avanzando uniformmente fino al completamento del taglio. Per ottenere dei tagli puliti, mantenete la linea di taglio diritta e la velocità di avanzamento uniforme.

ATTENZIONE:

• Il cuneo va sempre usato ecctto quando si usa l'utensile per l'affondo sul pezzo.
  Non arrestate la lama esercitando una pressione laterale sul disco.

Guida graduata (Fig. 11)

La comoda guida graduata permette di eseguire dei tagli di grande precisione. Spingete semplicamente la guida graduata contro il bianco del pezzo da lavorare e fissatela in posizione con la vite sul davanti della base. Essa permittedeanche di ripetere i tagli di larghezza uniforme.

Montaggio del giunto (Fig. 12 e 13)

(per collegare un aspirapolvere)

Per eseguire dei tagli puliti, collegate un aspirapolvere all'utensile. Installate il giunto sull'utensile usando la vite. Collegate poi il tubo dell'aspirapolvere al giunto.

MANUTENZIONE

ATTENZIONE:

Prima di eseguire qualsiasi lavoro sulla macchina, accertatevi sempre che sia spenta e staccata alla presa di corrente.

Sostituzione delle spazzole a carbone (Fig. 14 e 15)

Sostituire le spazzole a carbone quando sono consumate fino al segno del limite di usura. Le spazzole a carbone devono essere sostituite entrambé contemporaneamente con altre identiche.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.
