BEDIENUNGSANLEITUNG 5705RK MAKITA

Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Symboli

① Steckschlussel gebogen
② Spindelarretierhebel
③ Festziehen
4 Losen
⑤ Sageblatt
⑥ Außerer Spannflansch
⑦ Innerer Spannflansch
⑧ Außerer Spannflansch
⑨ Sechskantschraube
10 Sageblatt

⑪ Einstellen der Vorsprünge
(12) Sechskantschraube (für Einstellung des Spaltkeils)
⑬ Schnittiefe
14 Losen
15 Feststellhebel
16 Knebelmutter
Fur 45^ -Schragschnitte
18 Fürrechtwinklige Schnitte
19 Grundplatte

20 45^ -Schnitte
② Fürrechtwinklige Schnitte
② Schnittskala
23 Grundplatte
24Einschalsperre
25 Ein-/Aus-Schalter
26 Absauggerat
⑦ Verschleifgrenze
28 Kohlebürstenkappe
29 Schraubendreher

TECHNISCHE DATEN

Modell	5603R	5705R	5903R
Sägeblattdurchmesser	165 mm	190 mm	235 mm
Max. Schnittiefe
bei 90°	54 mm	66 mm	85 mm
bei 45°	38 mm	46 mm	64 mm
Leerlaufdrehzahl (min-1)	5000	4800	4500
Gesamtlänge	330 mm	356 mm	400 mm
Gewicht	4,2 kg	5,2 kg	7,6 kg

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Stromversorgung

Die Maschine scarf nur an die auf dem Typenschild angegebene Spannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppeltschutzisoliert und kann dazu auch an Steckdosen ohne Erdungskabel angeschlossen werden.

Für Modell 5705R, öffentliche Niederspannungs-Verteilungssysteme mit einer Spannung zwischen 220 und 250 V

Schaltvorgänge von Elektrogeräten verursachen Spannungsschwankungen. Der Betrieb theses Gerätes unter ungündigen Netzstrombedingungen kann sich nachteilig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,36 Ohm oder weniger ist anzunehmen, dass keine negativen Effekte auftreten.

Die für these Geserat verwendete Netzsteckdose muss durch eine Sicherung oder einen Schutzschalter mitträgen Auslösungseigenschaften geschützt sein.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

ZUSÄTZLICHE

SICHERHEITSBESTIMMUNGEN

1. Wahrend des Betriebs einen Gehorschutz tragien.
2. Schutzvorrichtungen vor Inbetriebnahme überprüfen und nicht entfernen.

Die bewegliche Schutzhaube niemals im geöffneten Zustand verkeilen oder festklemmen. Vor jeder Inbetriebnahme die bewegliche Schutzhaube auf einwandfrei Funktion überprüfen. Die Handkreissäge nicht verwenden, falls sich die bewegliche Schutzhaube nicht sofort über dem Sägeblatt schließt.

VORSICHT: Die bewegliche Schutzhaube kann beschadigt werden, wenn die Handkreissage fallengelassen wird, so daß sie sich danach u.U. nicht mehr vollständig schliebt.

1. Keine verbogenen oder gesprungenen Sageblätter verwenden.
2. Keine Sägeblätter aus Schnellarbeitsstahl verwenden.
3. Das Sägeblatt nicht durch freihtlichen Druck zum Stillstand bringen.
4. Nur scharfe Sägeblätter in sauberem Zustand verwenden.

Der Gebrauch scharfer Sägeblätter reduziert das Risiko eines Festsetzens der Handkreissäge und eines Rückschlags.

1. ACHTUNG: Niemals die Schneidefläche berühren. Niemals das Sägeblatt berühren. Nicht unter das Werkstück fassen, während das Sägeblatt lauft. Auf keinen Fall versuchen, abgesägte Teile zu entfernen, während das Sägeblatt lauft.

VORSICHT: Auch nach dem Ausschalten lauft das Sägeblatt noch eine Zeitlang weiter.

1. Große Werkstücke abstützen. (Abb. A u. B) Großte Werkstücke müssen wie in Abb. A gezeigt in der Höhe des Schnittes abgestützt werden, um ein Einklemmen des Sägeblatts und einen Rückschlag möglichst zu vermeiden.

Wenn sich ein Aufsetzen der Handkreissäge auf das Werkstück beim Arbeiten nicht vermeiden laßt, die Handkreissäge auf den größeren Teil des Werkstücks setzen und den kleineren Teil absagen.

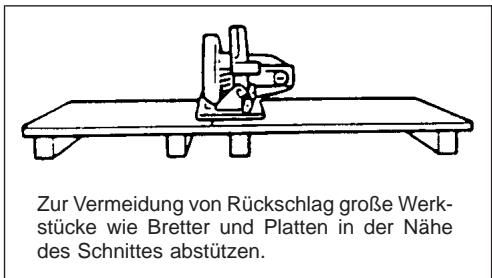

Abb. A

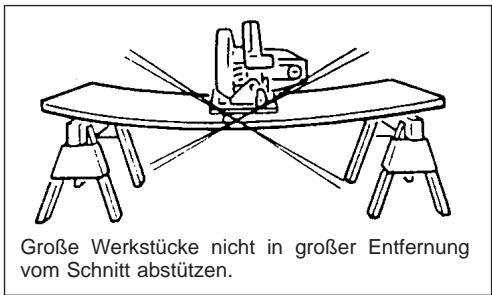

Abb. B

1. Parallelanschlag verwenden. Beim Längsschneiden immer einen Parallelanschlag oder eine Führungsschiene verwenden.

2. Rückschlag vermeiden. (Abb. A u. C)

Rückschlag tritt auf, wenn sich die Handkreissägechnell festsetzt und rückwärts auf den Bediener zurückgetrieben wird. Den Ein-/Aus-Schalter sondern loslassen, falls das Sägeblatt blockiert oder sich die Handkreissäge festsetzt. Nur scharfe Sägeblätter verwenden. Grosse Werkstücke wie in Abb. A gezeigt abstützen. Beim Langsschneiden einen Parallelanschlag oder eine Führungsschiene verwenden. Die Handkreissäge nicht forcieren. Beim Arbeiten immer sorgsam vorgehen und die Kontrolle über das Werkzeug gehalten. Wahrend des Schnittes die Handkreissägen nicht vom Werkstück abheben, solange das Sägeblatt lauft.

AUF KEINEN FALL a Hand oder Finger hinter die Handkreissäge bringen. Bei Auftreten eines Rückschlags konnte die Säge über die Hand zurückspringen, was zu schweren Verletzungen führen kann.

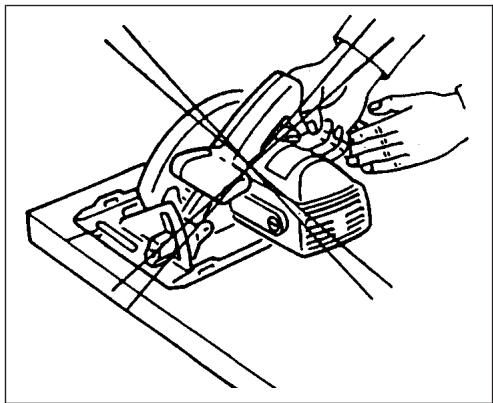

Abb. C

1. Bewegliche Schutzhaube. Die bewegliche Schutzhaube zum Zurückschwenken am Griff fassen.
2. Einstellungen. Vor Arbeitsbeginn sicherstellen, daß der Herbel der Tiefeneinstellung und die Knebelmuttern fest angezogen sind.
3. Bei der Montage nur passende Sägeblätter verwenden. Keine Sägeblätter mit falschem Bohrungs durchmesser einsetzen. Niemals defekte oder falsche Unterlegscheiben und Schrauben zur Montage von Sägeblättern verwenden.

4. Nagel vermeiden. Vor Arbeitsbeginn das Werkstück auf Nagel o.a. untersuchen und diese ggf. entfern.

5. Das Kabel von der Schnittbahn fernhalten und so legen, daß es sich nicht am Werkstück verfügt. Beim Arbeitsen auf richtiges Halten der Handkreissäge, Abstützen des Werkstücks und eine Verlegung des Kabels außerhalb des Arbeitsbereichs achten.

WARNING:

Es ist von großer Wichtigkeit, das Werkstück richtig abzustützen und die Handkreissäge fest zu halten, damit die Kontrolle über das Werkzeug nicht verloren wird, was zu Verletzungen führen könnte. Abb. D zeigt das korrekte Halten der Handkreissäge.

Vorschäftsmäßiges Halten der Handkreissäge. Abstützen des Werkstücks und Kabelverlegung.

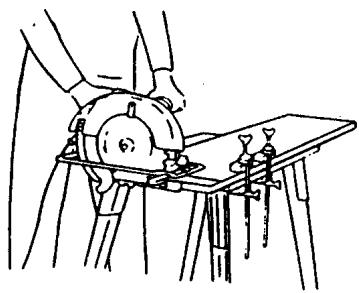

Abb. D

1. Den breiteren Abschnitt der Grundplatte auf den abgestützten Teil des Werkstücks aufsetzen, nicht auf den Teil, der nach dem Schnitt herunterfällt.

In den folgenden Beispelen zeigt Abb. E die RICHTIGE Methode, das Ende eines Bretts abzusagen, während Abb. F die FALSCHE Methode zeigt. Wenn das Werkstück sehr kurz oder Klein ist, muß es vor dem Sägen festgeklemmt werden. Auf KEINEN FALL KURZE WERKSTÜCKE VON HAND FESTHALTEN! (Abb. F)

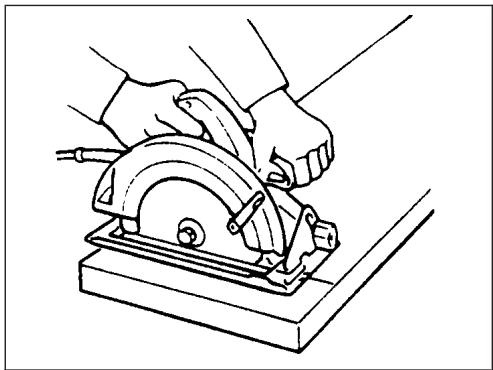

Abb. E

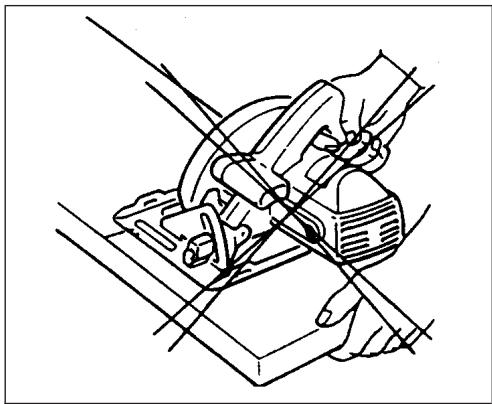

Abb. F

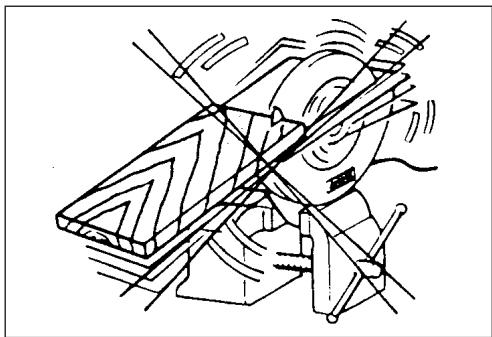

1. Die Handkreissäge auf keinen Fall in einen Schraubstock einspannen, um das Werkstück von unter zu sagen. Dies ist außerst gefährlich und kann schwere Unfälle und Verletzungen zur Folge haben. (Abb. G)

Abb. G

1. Vor dem Absetzen der Handkreissäge nach beendetem Schneiden darauf auf achten, daß die untere Teleskop-Schutzhaube geschlossen und das Sägeblatt vollständig zum Stillstand gekommen ist.

2. Anhand der Herstellerdaten

3. sicherstellen, dass Durchmesser, Dicke und andere Eigenschaften des Sägeblatts für die Maschine geeignet sind.
   -{sicherstellen,dassdasSagelblattfurdieSpindeldrehzahlderMaschinegeeignetist.

4. Verwenden Sie keine Schleifscheiben.

DIESHE HINWEISE SORGFÄLTIG AUFBEWAHEN.

Demontage bzw. Montage des Sägeblatts

Folgende Sägeblätter sind für die Säge geeignet

Model	max. Durch-messer	min. Durch-messer	Sägeblattstärke	Schnittbrette
5603R	165 mm	150 mm	weniger als 1,7 mm	mehr als 1,9 mm
5705R	190 mm	170 mm	weniger als 1,7 mm	mehr als 1,9 mm
5903R	235 mm	210 mm	weniger als 1,9 mm	mehr als 2,1 mm

Die Stärke des Spaltkeils beträgt 1,8 mm für Modell 5603R und 5705R oder 2,0 mm für Modell 5903R.

VORSICHT:

• Keine Sägeblätter verwenden, die von der obigen Tabelle abweichen.
• Keine Sägeblätter verwenden, deren Sägeblattstärke dicker oder deren Schnittbreite kleiner als die Stärke des Spaltkeils ist.

Zum Demontieren des Sägeblatts blockieren Sie die Spindel durch Drücken der Spindelarretierung und losen dann die Innensechskantschraube vollständig mit dem Inbusschluss. (Abb. 1)

Den äußeren Spannflansch entfern, die bewegliche Schutzhaube bis zum Anschlag zurückschenken und das Sägeblatt entfern. (Abb. 2)

Zum Montieren des Säeblatts wenden Sie das Demontageverfahren umgekehrt an. Montieren Sie Innenflansch, Säeblatt, Außenflansch und Innensechskantschaube in dieser Reihenfolge. Ziehen Sie die Innensechskantschaube bei vollständig hineingedrückter Spindelarretierung fest an. (Abb. 1 u. 3)

VORSICHT:

Das Säeblatt so einbau, daß die Drehrichtung (durch Orientierungspfweit gekennzeichnet) des Säeblatts und der Handkreissäge übereinstimmt.
- Niemals die Spindelarretierung bei laufender Säger drücken.
- Für Demontage und Montage des Sägeblatts ausschließlich den Makita-Steckslüssel verwenden.

Einstellung des Spaltkeils (Abb. 4)

Zur Einstellung des Spaltkeils die Sechskant-schauba mit dem Steckschluss lösen, dann die Schutzhaube zurechschenken. Den Spaltkeil so über den beiden Vorsprüngen für die in der Abbildung rechts gezeugten Einstellungen nach oben oder unten verstellen, daß der Abstand zwischen Spaltkeil und Sägeblatt erzielt wird.

VORSICHT:

Bei der Einstellung des Spaltkeils die folgenden Hinweise beachten:

Der Abstand zwischen der Innerrundung des Spaltkeils und dem Zahnkranz des Sägeblattes darüber 5 mm nicht überschreiben.

Der unterste Punkt des Sägeblatt-Zahnkranzesarf nicht mehr als 5mm unter der Unterkante des Spaltkeils liegen.

Einstellung der Schnittiefe (Abb. 5)

Den Feststellhebel an der Tiefeneinstellung lösen und die Grundplatte nach oben oder unter verstehen. An der gewünschten Schnittliefe die Grundplatte durch Festziehen des Hebels sichern.

VORSICHT:

Zum Sagen von duren Werkstücken eine geringe Schnittiefe verwenden, um saubere, sichere Schnitte zu gewährleisten.
- Nach jeder Einstellung der Schnittiefe den Hebel gut festziehen.

Einstellung fur Schragschnitte (Abb. 6)

• Die Knebelmuttern vorn und hinter * 立 und die Handkreissäge in die gewünschte Richtung schwenken (0 - 45^) . Nach der Einstellung die Knebelmuttern wieder gut festziehen.

Schnittlinie (5603R, 5705R) (Abb. 7)

Bei rechtwinkligen Schnitten kann die rechte Aus-. sparung vorn an der Grundplatte als Hilfsmarkierung fur die Schnittlinie genutzt werden.

Bei 45^ -Schragschnitten die linke Aussparung verwenden.

Schnittskala (5903R) (Abb. 8)

Bei rechtwinkligen Schnitten die 0^ -Aussparung als Hilfsmarkierung für die Schnittlinie benutzen, bei 45^ -Schnitten die 45^ -Aussparung.

Ein- und Ausschalten (Abb. 9)

VORSICHT:

Vor dem Anschluß der Handkreissäge an das Stromnetz immer überprüfen, ob der Ein-/Ausschalter ordnungsgemäß Funktioniert und beim Loslassen wieder in die Ausgangsstellung (OFF) zurückspringt.

Eine Einschalsperre ist vorgesehen, um eine versehentliche Betätigung des Ein-/Aus-Schalters zu verhindern. Zum Einschalten die Einschalsperre und gleichzeitig den Ein-/Aus-Schalter drücken. Zum Ausschalten den Ein-/Aus-Schalter loslassen.

Betrieb (Abb. 10)

Die Handkreissäge fest halten. Die Grundplatte so auf das zu saggende Werkstück setzen, daß das Sägeblatt nichts berührt. Danach die Handkreissäge einschalten und warten, bis das Sägeblatt seine volte Drehzahl erreicht hat.Jetzt die Handkreissäge einfach vorwarts über das Werkstück führen, horizontal halten und stetig vorwarts bewegen, bis der Schnitt komplett ist. Um saubere Schnitte zu erzielen, eine gerade Schnittlinie einhalten und die Handkreissäge mit gleichbleibender Geschwindigkeit vorwarts führen.

VORSICHT:

• Der Spaltkeil muss, außer bei Tauchschnitten, immer ordnungsgemäß montiert sein.
• Das Sägeblatt nicht durch seitlichen Druck zum Stillstand bringen.

Parallelanschlag (Abb. 11)

Der Parallelanschlag wird für Schnitte eingesetzt, die exakt parallel zur Werkstückkante verlaufen. Dazu den Parallelanschlag einfach gegen die Werkstückkante schiben und mit den Schrauben vorn an der Grundplatte sichern. Außen dem konnen mit Hilfe des Parallelanschags wiederholte Schnitte in gleichbleibendem Abstand ausgewührt werden.

Absaugstutzen (Abb. 12 u. 13)

(zum Anschluß eines Absauggerätes)

Für saubere Sägerarbeiten kann ein Absauggerät an die Handkreissäge angeschlossen werden. Den Absaugstutzen mit der Schraube an der Handkreissäge befestigen, dann den Schlauch des Absauggerätes an den Absaugstutzen anschließen.

WARTUNG

VORSICHT:

Vor Arbeitsen an der Handkreissäge vergewissem Siesich, daß der Schalter in der Position OFF und der Netzstecker gezogen ist.

Auswechseln der Kohlebürsten

(Abb. 14 u. 15)

Wechseln Sie die Kohlebürsten aus, wenn sie bis zur Verschleißgrenze abgenutzt sind. Die beiden identischen Kohlebürsten sollenen gleichzeitig ausgewechselt werden.

Zur Gewährleistung der Produktssicherheit und zuverlässigkeit sind Reparaturen, Wartungsarbeiten und Einstellungen von einer Makita-Service-Station auszuführen.

Strömbrytarens Funktion (Fig. 9)

WARNING!

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklart der Unterzeichne, Masahiro Yamaguchi, Bevollmächtigter von Makita Manufacturing Europe Ltd., Road 7, Hortonwood Industrial Estate, Telford, Shropshire TF1 4GP, United Kingdom, daß ces des von der Firma Makita Manufacturing Europe Ltd. hergestellte Produkt (Serien-Nr.: Serienproduktion)

gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmern:

HD400, EN50144, EN55014-1, EN55014-2,

EN61000-3-2, EN61000-3-3

ITALIANO

(Lobenummer:serieproduktion)

Gerausch- und Vibrationsentwicklung des Modells 5603R

Die typischen A-bewerteten Geräuschpegel betragen:

Schalldruckpegel: 96 dB (A)

Schalleistungspegel: 109 dB (A)

• Gehorschutzragen. -

Der gewichtete Effektivwert der Beschleunigung betracht nicht mehr als 2,5m / s^2

ITALIANO

Gerausch- und Vibrationsentwicklung des Modells 5705R

Die typischen A-bewerteten Geräuschpegel betragen:

Schaldruckpegel: 98 dB (A)

Schalleistungspegel: 111 dB (A)

Gehorschutz tragen.

Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2,5 m/s².

ITALIANO

De typische gewogen effective versnellingswaarde is nicht mehr dan 2,5 m/s².

ESPANOL

Gerausch- und Vibrationsentwicklung des Modells 5903R

Die typischen A-bewerteten Gerauschpegel betragen:

Schalldruckpegel: 95 dB (A)

Schalleistungspegel: 108 dB (A)

• Gehorschutz tragen. -

Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2.5m / s^2
