GEBRUIKSAANWIJZING RC-6406 TRISTAR

Hartelijk dank voor de aankoop van de Twintalker 9500. Dit is een toestel voor radiocommunicatie over een lange afstand en op laag vermogen met een bereik van maximaal 10 km. Het heeft geen andere gebruikskosten dan de minimale kosten van het opladen van de batterijen. De Twintalker werkt met 8 kanalen.

2 Gebruiksdoel

Het kan worden gebruikt voor verschillende recreationle doeleinden. Bijvoorbeeld: om contact te houden wanneer u op reis bent in 2 of meer voertuigen of tijdens het fietsen of skieën. Ook kunt u hiermee contact houden met uw kinderen, bv. wanneer zij buiten spelen.

3 CE-markering

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

4 Veiligheidsinstructies

4.1 Algemeen

Lees de volgende informatie over de veiligheid en een correct gebruik zorgvuldig door. Stel u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige plaats voor later gebruik.

4.2 Brandwonden

Raak de antenne niet aan als de afdekking van de antenne is beschadigd, want als een antenne in contact komt met de huid bij het zenden, kan dit leiden tot kleine brandwonden. Batterijen kunnen schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting) en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een zak, tas of andere houder met metalen voorwerpen plaatst.

4.3 Letsel

Plaats het toestel niet boven een airbag of in de buurt waar de airbag zich opblaast. Airbags worden met veel kracht opgeblazen. Als een PMR zich bevindt in de radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel met grote kracht worden weggeslingerd en de inzittenden van het voertuig ernstig verwonden.

Houd de PMR ten minste 15 centimeter verwijderd van een pacemaker. Schakel uw PMR onmiddellijk UIT in geval van interferentie met medische apparatuur.

4.4 Explosiegevaar

Vervang de batterijen niet in een omgeving waar explosiegevaar bestaat. Bij het installeren of verwijderen van de batterijen kunnen contactvonken ontstaan, die een explosie kunnen veroorzaken.

Schakel uw PMR uit wanneer u zich bevindt in een omgeving waar explosiegevaar bestaat. Vonken kunnen in een dergelijke omgeving brand of een explosie veroorzaken, met lichamelijk letsel of zelfs de dood tot gevolg.

Werp batterijen nooit in vuur, aangezien ze dan kunnen ontploffen.

Omgevingen waar explosiegevaar bestaat zijn vaak, maar niet altijd, duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of chemicaliën; omgevingen waar de lucht chemicaliën of deeltjes bevat, zoals graan, stof of metaaldeeltjes; en elke andere omgeving waar u gewoonlijk wordt geadviseerd de motor van uw voertuig uit te schakelen.

4.5 Vergiftigingsgevaar

Houd batterijen uit de buurt van kleine kinderen.

4.6 Regelgeving

In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Ga in dit geval aan de kant staan voordat u het toestel gebruikt. Schakel uw PMR UIT aan boord van een vliegtuig wanneer u hierom wordt verzocht. Gebruik van de PMR dient in overeenstemming te zijn

13Twintalker

met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.

Schakel uw PMR UIT op plaatsen waar waarschuwingsbordjes u vragen dit te doen. Ziekenhuizen of gezondheidscentra kunnen apparaten gebruiken die gevoelig zijn voor van buitenaf komende radiofrequentiesignalen.

Het vervangen of wijzigen van de antenne kan de PMR-radiospecificaties beïnvloeden en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes kunnen ook de radio beschadigen.

4.7 Opmerkingen

Raak de antenne niet aan tijdens het zenden; dit kan het bereik beïnvloeden.

Verwijder de batterijen als u het toestel langere tijd niet gebruikt.

5 Reiniging en onderhoud

Reinig het toestel met een vochtige doek. Gebruik hiervoor alleen water. Gebruik geen reinigings- of oplosmiddelen op het toestel; deze kunnen de behuizing beschadigen en naar binnen lekken, wat kan leiden tot blijvende beschadigingen.

Gebruik een droge, pluisvrije doek om de batterijcontacten te reinigen. Schakel het toestel direct uit en verwijder de batterijen wanneer het toestel nat is geworden. Droog het batterijvak met een zachte doek om mogelijke waterschade tot een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open of totdat het volledig droog is. Gebruik het toestel niet voordat dit volledig droog is.

6 Afvoeren van het toestel (milieu)

Op het einde van de levenscyclus van het product mag u dit product niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de

verpakking.

Sommige materialen van het product kunnen worden hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage

aan de bescherming van het milieu. Wend u tot uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.

7 Een PMR-toestel gebruiken

Om met andere PMR-toestellen te kunnen communiceren, dienen deze allemaal op hetzelfde kanaal en dezelfde CTCSS-/DCS-code (zie hoofdstuk "13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch)") te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max. 10 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden gebruiken (kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal). Privacy is daarom niet gegarandeerd. Iedereen met een PMR die op uw kanaal is afgestemd, kan het gesprek afluisteren. Als u wilt communiceren (een spraaksignaal uitzenden), drukt u op de Ptoets . ⑫Zodra deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt u in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kunnen uw bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt antwoorden. Na het zenden zal het toestel een geluidssignaal laten horen als het Roger-signaal is ingeschakeld (zie hoofdstuk "13.12 Roger-pieptoon in-/uitschakelen"). U hoeft enkel de PTT-toets ⑬ie drukken en in de microfoon te spreken om te antwoorden.

Als 2 of meer gebruikers de Rörets tegelijkertijd indrukken, ontvangt de ontvanger enkel het sterkste signaal, waarbij alle andere signalen worden geblokkeerd. Zend daarom alleen uit (door op de PTT toets te drukken) als het kanaal vrij is.

Het bereik van de radiogolven wordt sterk beïnvloed door obstakels als gebouwen, betonnen/metalen constructies, de onregelmatigheid van het landschap, bossen, planten ... Dat houdt in dat het bereik tussen twee of meerdere PMR's in sommige extreme gevallen tot een maximum van enkele tientallen meters beperkt kan zijn. U zult gauw merken dat de PMR het beste werkt wanneer er een minimum aan obstakels tussen de gebruikers is.

14 Twintalker 9500 Airsoft Edition

8 De verpakking bestaat uit

• 1 x Twintalker 9500 Airsoft Edition
- 1 x stroomadapter
- 4 x AAA NiMh-batterijen
• Koptelefoon
- Gebruikshandleiding

9 Van start gaan

9.1 De riemclip verwijderen/ installeren

1. Druk de riemclip (B) in de richting van de antenne terwijl u het lipje van de clip (A) naar buiten trekt, om de riemclip van het toestel te verwijderen.
2. Bij het weer aanbrengen van de riemclip geeft een hoorbare klik aan dat de riemclip op zijn plaats is vergrendeld.

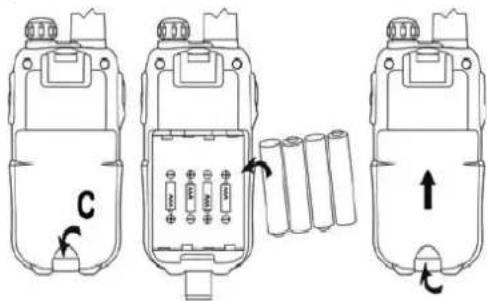

9.2 Batterijen plaatsen

1. Verwijder de riemclip (zie hoofdstuk "9.1 De riemclip verwijderen/installeren").
2. Til het batterijdeksel op door voorzichtig met uw vingernagel op de deurclip (C) te drukken.

A B

1. Plaats de NiMh-batterijen. Zorg ervoor dat de polariteit van de NiMh-batterijen correct is.
2. Sluit het batterijvak.
3. Installeer de riemclip opnieuw.

10 Batterijen opladen

1. Sluit de aansluiting van de stroomadapter rechtstreeks op de ingangen voor de lader ③ van de PMR aan.

Het volledig laden van de batterijen duurt ongeveer 8 tot 10 uur.

Druk tijdens het laden niet op de Pfoets van 12 de PMR's!

Sluit de batterij niet kort en gooi ze nooit in het vuur. Verwijder de batterijen wanneer u het toestel langere tijd niet gebruikt.

Laad nooit niet-oplaadbare batterijen zoals alkalinebatterijen in de lader op. Dat kan de PMR's en lader schade toebrengen.

11 Omschrijving

Zie flap van het voorblad - afbeelding 1

1. AAN-UIT/Volumetoets

1. LCD-display

2. Verbinding met lader

3. Aansluiting koptelefoon

4. TX LED (aan tijdens het zenden)

5. Oproeptoets

6. Menutoets

– Selecteer dě menu-instellingen

1. Microfoon

2. Luidspreker

3. Toets Omlaag

– Selecteer het vorige menuonderdeel

1. Toets Omhoog

Selecteer het volgende menuonderdeel

1. PTT-toets

2. Antenne

12 Informatie LCD-display

Zie flap van het voorblad - afbeelding 2

1. CTCSS-indicatie

2. DCS-indicatie

3. CTCSS/DCS-waarde

4. Indicatie frequentie in MHz

5. MHz-indicatie

6. Toetsenbordvergrendelingspictogram

7. Indicatie type ontvangen oproep

8. Indicatie batterijniveau

9. Kanaalnummer

10. RX-pictogram

Weergegeven bij ontvangst

1. TX-pictogram

- Weergegeven bij verzending

1. VOX-indicatie

2. Indicatie scannen

3. Indicatie Dual Channel Mode (DCM)

13 De Twintalker 9500 gebruiken

De displayafbeeldingen op de volgende bladzijden tonen enkel de pictogrammen of informatie van de functies die in de tekst worden uitgelegd.

13.1 De PMR-radio in-/uitschakelen

- Draai de "Aan-Uit/Volumetoets" naar

rechts. Een klikgeluid geeft aan dat de PMR-radio is ingeschakeld.

• Draai de "Aan-Uit/Volumetoets" ①

volledig naar links. Het klikgeluid geeft aan dat de PMR-radio is uitgeschakeld.

13.2 Laadniveau batterijen/Indicatie batterij bijna leeg

Het laadniveau van de batterijen wordt aangegeven door het aantal vierkantjes in het batterij-pictogram op het LCD-scherm.

Batterij vol

gaat het batterij-pictogram knipperen en zal het toestel piepen om aan te geven dat de batterijset moet worden opgeladen of vervangen.

13.3 Luidsprekervolume instellen

- Draai de "Aan-Uit/Volumetoets" naar rechts om het luidsprekervolume te verhogen.

- Draai naar links om het volume te verlagen.

16 Twintalker 9500 Airsoft Edition

13.4 Een signaal ontvangen

Het toestel is voortdurend in de ontvangst-modus wanneer het AAN staat en niet aan het zenden is.

Andere mensen die uw signaal willen ontvangen, moeten op hetzelfde kanaal zitten en dezelfde CTCSS-code of DCS-code hebben ingesteld als u. (Zie hoofdstuk "13.6 Van kanaal veranderen" en "13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch)"). CTCSS en DCS kunnen enkel afzonderlijk en nooit samen worden gebruikt.

13.5 Een signaal zenden

• Houd de -teets ingedrukt om te zenden. Het TX-symbol wordt weergegeven.
• Houd het toestel verticaal met de microfoon op 10 cm afstand van uw mond en spreek in de microfoon.
• Laat de -tBets los als 2 stopt met zenden.

Gebruik de monitorfunctie om de kanaalactiviteit te controleren (zie hoofdstuk "13.8 Monitor").

13.6 Van kanaal veranderen

• Druk eenmaal op de -toets, het ⑦ huidige kanaalnummer knippert op de display.
• Druk op de -toets of op de -toets ▼ 10 om van kanaal te veranderen.
• Druk op de -tBefes om te12 bevestigen en terug te keren naar de stand-bymodus.

Als er binnen 5 seconden geen toets ingedrukt wordt, keert het toestel terug naar de stand-bymodus.

Licentievrije PMR-radio's die op de frequentieband 446 MHz werken, zoals de Twintalker 9500 PMR, hebben 8 beschikbare radiokanalen. Als er in uw buurt veel PMR-gebruikers zijn, bestaat de kans dat sommige van die gebruikers op hetzelfde radiokanaal zitten. Om te voorkomen dat u signalen van andere gebruikers ontvangt, werden er subkanalen voorzien.

Twee PMR-radio's kunnen enkel met elkaar communiceren wanneer ze op hetzelfde radiokanaal zitten en wanneer ze precies hetzelfde subkanaal hebben geselecteerd.

Er zijn twee soorten subkanalen:

Wanneer CTCSS wordt gebruikt, wordt er samen met het stemsignaal een toon met een lage frequentie (tussen 67 en 250 Hz) uitgezonden. Er kan uit 38 beschikbare tonen worden gekozen. U bent vrij om een van die 38 beschikbare tonen te kiezen. Door filtratie zijn die tonen over het algemeen niet hoorbaar, zodat ze de communicatie niet verstoren. DCS is vergelijkbaar met CTCSS, maar in plaats van een continue toon van een geselecteerde frequentie te verzenden, wordt er aan het radiosignaal een digitale datatransmissie toegevoegd. Die digitale code wordt tegen een erg lage snelheid, ongeveer 134 bits per seconde, verzonden (de code is 23 bits lang). Enkel de laatste nieuwe PMR's zullen DCS ondersteunen. Er zijn 83 beschikbare DCS-codes die kunnen worden gebruikt. Aangezien eerdere modellen enkel CTCSS ondersteunen, kunt u beter DCS gebruiken om te voorkomen dat u tijdens uw PMR-gesprekken andere gebruikers hoort.

13.7.1 CTCSS

• Druk twee keer op de -toets : ⑦ "CTCSS" en de huidige CTCSS-code knipperen op de display
- Druk op de -toets of opide - toets 100 van code te veranderen.
- Druk op de -tønits om te 12 bevestigen en terug te keren naar de stand-bymodus.

13.7.2 DCS

• Druk driemaal op de -toets : ⑦ "DCS" en de huidige DCS-code knipperen op de display.
- Druk op de -toets of op1de - toets 10m van code te veranderen.
- Druk op de -tæns om te 12 bevestigen en terug te keren naar de stand-bymodus.

Om CTCSS of DCS uit te schakelen, kiest u code "00" voor CTCSS of voor DCS in het menu. Wanneer de invoer bevestigd is, verschijnt er "UIT".

13.8 Monitor

U kunt de monitorfunctie gebruiken om op het huidige kanaal te zoeken naar zwakkere signalen.

• Druk tegelijkertijd op de -toets en -toets om de monitorfunctie in te schakelen.
• Druk de -toets in om de monitorfunctie uit te schakelen.

In de monitorfunctie luistert het ontvangstcircuit in de PMR niet naar CTCSS- of DCS-codes.

13.9 VOX-selectie

De PMR is in staat spraakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een signaal uit als hij wordt geactiveerd door uw stem of

17Twintalker

een ander geluid in de omgeving. De VOX-modus wordt niet aangeraden als u van plan bent de radio in een lawaaierige of winderige omgeving te gebruiken.

De VOX-modus zal worden opgeheven als u op de PTT toets drukt.

• Druk viermaal op de -toets, de ⑦ huidige VOX-instellingen knipperen in de display en het VOX-pictogram wordt weergegeven.
• Druk op de -tæts om het VOX-gevoeligheidsniveau in te stellen tussen 1 en 3 (niveau 3 is het meest gevoelige niveau).
• Druk op de -toets totdat'UIT' op de display verschijnt om VOX uit te schakelen.
• Druk op de -tælt om te12 bevestigen en terug te keren naar de stand-bymodus.

13.10 Kanaalscan

De functie kanaalscan zoekt in een eindeloze lus naar actieve signalen op kanaal 1 tot 8.

Zodra een actief kanaal wordt gevonden, kunt u de CTCSS-code of de DCS-code zoeken die werd ingesteld door de gebruiker die op het kanaal uitzendt.

13.10.1 Scannen naar een actief radiokanaal

• Druk vijfmaal op de -toets : ⑦ "SCAN" en het huidige kanaal knipperen op de display.
• Druk op de -toets of de11 toets 10m de kanaalscan te starten.

Zodra een actief kanaal wordt gevonden, wordt de scan stopgezet en kunt u naar de transmissie luisteren.

18 Twintalker 9500 Airsoft Edition

Wanneer de transmissie op het gevonden kanaal stopt, wordt de scan automatisch hervat.

Als u op de Pôts druktterwijl u naar een gevonden kanaal luistert, gaat de PMR terug naar de stand-bymodus op het gevonden kanaal.

13.10.2 Scannen naar een CTCSS-code

Wanneer er een actief kanaal wordt gevonden, drukt u op de PTT toets (2) het gevonden actieve kanaal te selecteren. Nu hebt u de mogelijkheid om de CTCSS-/DCS-code te zoeken die door de gevonden gebruiker wordt gebruikt.

• Druk zesmaal op de -toets : ⑦
"SCAN" en "CTCSS 00" knipperen op de display voor het geselecteerde radiokanaal.
- Druk op de -toets of de11 toets 10m de CTCSS-scan te starten.

Zodra er op het kanaal transmissie is, wordt de CTCSS-code (indien gebruikt) gedetecteerd en weergegeven.

• Als u op de -tæts druktterwijl u naar een gevonden CTCSS-code luistert, gaat de PMR terug naar de stand-bymodus op het kanaal met de CTCSS-code.
• Als er geen CTCSS-code wordt gedetecteerd, is het mogelijk dat DCS door de gebruiker werd geselecteerd. In dat geval kunt u naar de DCS-code scannen. (zie 13.10.3)

13.10.3 Scannen naar een DCS-code

• Druk zevenmaal op de -toets : ⑦
"SCAN" en "DCS 00" knipperen op de display voor het geselecteerde radiokanaal.
- Druk op de -toets of de11 toets 10h de DCS-scan te starten.

Zodra er op het kanaal transmissie is, wordt de DCS-code (indien gebruikt) gedetecteerd en weergegeven.

Als u op de Poets druktterwijl u naar een gevonden DCS-code luistert, gaat de PMR terug naar de stand-bymodus op het kanaal met de DCS-code.

13.11 Oproeptonen

Met een oproeptoon laat u anderen weten dat u wilt praten.

13.11.1 De oproeptoon instellen

De Twintalker 9500 is voorzien van 15 oproeptonen.

• Druk achtmaal op de -toets, "C" ⑦ wordt weergegeven en de huidige oproeptoon weerklinkt.
• Druk op de -toets ⑪ of op de voets ⑩ om van oproeptoon te veranderen.
• Druk op de -teets om te 12 bevestigen en terug te keren naar de stand-bymodus.

13.11.2 Een oproeptoon zenden

Druk kort op de •bets . Deoproeptoon wordt op het ingestelde kanaal uitgezonden.

13.11.3 Type oproeptoon bij ontvangst

• Druk negenmaal op de -toets
• Druk op de -toets of op1de -toets on het typ40 oproeptoon bij ontvangst te selecteren.

1. Enkel toon
2. Toon + trilling
3. Enkel trilling

Druk op de Poets om te bevestigen en terug te keren naar de stand-bymodus.

13.12 Roger-pieptoon in-/uitschakelen

Nadat u de Poets hebt 10sgelaten, zendt het toestel een Rogerpieptoon uit om te bevestigen dat u klaar bent met praten.

De Roger-pieptoon instellen.

• Druk tienmaal op de -toets . 'r07 verschijnt op de display.
• Druk op de ◆oets om 10 de Roger-pieptoon in te schakelen (ON) of op de ◆oets om 10 de Roger-pieptoon uit te schakelen (OFF).
• Druk op de Roets om te bevestigen en terug te keren naar de stand-bymodus.

13.13 Toetstoon in-/uitschakelen

U hoort een korte pieptoon bij het indrukken van een toets.

Toetstoon instellen.

• Druk elfmaal op de -toets . 'to7 verschijnt op de display.
• Druk op de ◆oets omde toetstonen in te schakelen (ON) of op de ◆oets omde toetstonen uit te schakelen (OFF).
• Druk op de Roets om te bevestigen en terug te keren naar de stand-bymodus.

13.14 Functie Dual Channel Monitor

In stand-by is de PMR ingesteld op één kanaal met een CTCSS-/DCS-code. De PMR ontvangt enkel signalen die op hetzelfde kanaal en met dezelfde CTCSS-/DCS-code worden verzonden.

De functie Dual Channel Monitor (DCM) stelt u in staat een tweede kanaal met CTCSS-/DCS-code te monitoren.

19Twintalker

- Druk twaalfmaal op de - toets "DCM OFF" knippert op de display.

- Druk op de -toets of opde - toets 10m van kanaal te veranderen.

- Druk op de -toets om de7 kanaalkeuze te bevestigen en naar CTCSS-selectie te gaan. (Druk nogmaals op de -toets om 7aar DCS-selectie te gaan)

- Druk op de -toets of opde - toets 10n de CTCSS-code of DCS-code te veranderen.

- Druk op de -teels om te 12 bevestigen en terug te keren naar de stand-bymodus.

- Selecteer "OFF" bij het instellen van het DCM-kanaal om de functie uit te schakelen.

Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR opeenvolgend tussen het stand-bykanaal + CTCSS-/DCS-code en het Dual Channel + CTCSS-/DCS-code.

13.15 Toetsvergrendeling

- Houd de -toets gedurende drie seconden ingedrukt om de toetsvergrendelingsmodus in te schakelen. Het pictogram toetsvergrendeling verschijnt op het LCD-scherm.

- Druk opnieuw op de -toets en ⑦ houd deze gedurende drie seconden ingedrukt om de toetsvergrendeling uit te schakelen.

20 Twintalker 9500 Airsoft Edition

De Pftets, de 10ets en de -toets blijven werken wanneer de toetsvergrendeling is ingeschakeld.

13.16 Achtergrondverlichting display

Om de achtergrondverlichting van de LCD-display te activeren, drukt u op een willekeurige toets behalve op de Ptoets of d2-toets •

⑥.

De LCD-achtergrondverlichting zal gedurende 6 seconden oplichten.

14 Aansluiten van een oortelefoon

De aansluiting bevindt zich op de bovenkant van het toestel ②.

Steek de juiste stekker in de aansluiting (2,5 mm stekkerbus).

De kleine toets op de oortelefoon heeft dezelfde functie als de PTT -toets

⑫ van het toestel

Bij gebruik van de Pftets op de2oortelefoon moet u ook de microfoon op de oortelefoon gebruiken..

Sluit geen andere oortelefoons aan. Dit kan uw toestel beschadigen.

15 Probleemoplossing

Geen stroom Maak de contactpunten van de batterijenschoon met een zachte doek.Vervang de batterijen.
Geen verzending Controleer of de -toets veltedig is 12 ingedrukt voordat u gaat praten.Controleer de kanaalactiviteit en schakel over naar een ander kanaal als het huidige kanaal wordt gebruikt.
Geen ontvangst Controleer het luidsprekervolume.Controleer of u binnen bereik van de zender bent en ga desnoods op een andere plaats staan.
Beperkt bereik en ruis tijdens het verzenden.	Het praatbereik is afhankelijk van het terrein.Stalen constructies, betonnen gebouwen of gebruik in voertuigen kunnen een slecht bereik geven.Probeer zo veel mogelijk obstakels te vermijden en communiceer in een duidelijk gezichtsveld.Ga op een andere plaats staan.
Interferentie	De ontvanger en zender staan te dicht bij elkaar. De minimale afstand tussen 2 toestellen is 1,5 m.

16 Technische specificaties 17 Topcom-garantie

KanalenSubcodeFrequentieBereikBatterijZendvermogenModulatietypeKanaalscheidingDubbele laadadapter

8CTCSS 38 / DCS 83446.00625 MHz – 446.09375 MHzTot 10 km (open veld)4 x 1.2 V NiMH herlaadbaar=< 500 mW ERPFM - F3E12,5 kHzIngang: 230 V AC / 50 Hz - Uitgang: 9 V DC / 300 mA

Channel Frequency Chart: CT		CSS Code Chart
Channel	Frequency (MHz)	Code Frequency (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)
1.446	05625.0 Disabled 10	94,8 20 13	1,6 30 186,2
2.446	01875.1	67,0	11 97,4 21 13	35,5 31 192,8
3.446	03125.2	71,9	12 100,0 22	141,3 32 203,5
4.446	04375.3	74,4	13 103,5 23	166,2 33 210,7
5.446	05625.4	77,0	14 107,2 24	161,4 34 218,1
6.446	06875.5	79,7	15 110,9 25	158,7 35 225,7
7.446	08125.6	82,5	16 114,8 26	162,2 36 233,6
8.446	09375.7	85,4	17 118,8 27	167,9 37 241,8
		8	88,5	18 123	20 28 173,8	38 250,3
		9	91,5	19 127	23 29 179,3

DCS Code Chart
No	DCS code	No	DCS code	No	DCS code	No	DCS code
0	Disabled	21	134	42	311	63	516
1	23	22	143	43	315	64	532
2	25	23	152	44	331	65	548
3	26	24	155	45	343	66	565
4	31	25	156	46	349	67	506
5	32	26	162	47	351	68	512
6	43	27	165	48	364	69	524
7	47	28	172	49	365	70	527
8	51	29	174	50	371	71	531
9	54	30	205	51	411	72	532
10	65	31	223	52	412	73	654
11	71	32	226	53	413	74	662
12	72	33	243	54	423	75	664
13	73	34	244	55	431	76	703
14	74	35	245	56	432	77	712
15	114	36	251	57	445	78	723
16	115	37	261	58	454	79	731
17	118	38	263	59	465	80	732
18	125	39	265	60	466	81	734
19	131	40	271	61	503	82	743
20	132	41	306	62	506	83	754

21Twintalker

17.1 Garantieperiode

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode gaat in op de dag waarop het nieuwe toestel wordt gekocht. Er is geen garantie op standaard of oplaadbare batterijen (type AA/AAA). Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie. De garantie moet worden bewezen door voorlegging van het originele aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype staat.

17.2 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires worden niet gedekt door de garantie. De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade. Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt. Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast werd door de koper.

22 Twintalker 9500 Airsoft Edition

1 l n t r o d u c t i o n
