KÄYTTÖOHJE RC-6406 TRISTAR

Kiitos, että ostit Twintalker 7100 Sports Packin. Se on laajan toimintasäteen pienitehoinen radioviestintälaite, jonka maksimitoimintasäde on 10 km. Siitä ei aiheudu muita käyttökustannuksia kuin akkujen lataamisesta johtuvat minimaaliset kulut.

TwinTalker toimii 8 kanavalla.

2 Käyttötarkoitus

Sitä voi käyttää erilaisiin virkistystarkoituksiin. Esimerkiksi: yhteydenpitoon matkustettaessa kahdella tai useammalla autolla, pyörällessä, hiihtoretkillä. Sen avulla voit pitää yhteyttä lapsiin heidän leikkiessään ulkona jne.

3 C E - m e r k i n t ä

CE-merkintä laitteessa, käyttöoppaassa ja lahjapakkauksessa ilmaisee, että laite täyttää radio- ja telepäätelaitedirektiivin 1999/5/EY olennaiset vaatimukset.

4 Turvaohjeet

4.1 Yleiset

Lue huolellisesti seuraavat turvallisuutta ja asianmukaista käyttöä koskevat ohjeet. Tutustu kaikkiin laitteen toimintoihin. Säilytä tämä käyttöohje varmassa paikassa tulevaa tarvetta varten.

4.2 Palovammat

Jos antennin suojus on vioittunut, älä koske siihen, sillä kun antenni koskettaa ihoa, lähetyksen aikana voi syntyä pieni palovamma. Akut voivat aiheuttaa omaisuudelle vahinkoa, kuten palovammoja, jos sähköä johtava materiaali, kuten korut, avaimet tai helminauhat, koskettaa paljaita liittimiä. Materiaali voi muodostaa sähköpiirin (oikosulku) ja kuumentua huomattavasti. Ole varovainen ladatun akun käsittelyssä, etenkin jos se on taskussa, kukkarossa tai muussa metalliesineitä sisältävässä paikassa.

4.3 Tapaturmat

Älä aseta laitetta turvatyynyn yläpuolelle tai alueelle, jolla sitä käytetään. Turvatyyny täyttyy suurella voimalla. Jos PMR-laite asetetaan tyynyn käyttöalueelle ja ilmatyyny täyttyy, viestintälaite voi sinkoutua liikkeelle suurella voimalla ja aiheuttaa ajoneuvossa oleville vakavia vammoja. Pidä PMR-laite ainakin 15 senttimetrin päässä sydämentahdistajasta. Katkaise PMR-laittleesta virta heti, jos se aiheuttaa häiriöitä lääketieteellisiin laitteisiin.

4.4 Räjähdysvaara

Älä vaihda akkuja mahdollisesti räjähdysalttiissa ympäristössä. Koskettimet voivat kipinöidä akkuja asennettaessa tai poistettaessa ja aiheuttaa räjähdyksen. Katkaise PMR-laitteesta virta oleskellessasi alueella, jolla ympäristö voi olla räjähdysaltis. Sellaisilla alueilla kipinät voisivat aiheuttaa räjähdyksen tai tulipalon, josta voi olla seurauksena fyysinen vamma tai jopa kuolema. -Älä koskaan heitä akkuja tuleen, sillä ne voivat räjähtää.

Alueet, joilla ympäristö voi olla räjähdysaltis, on usein merkitty selvästi, muttei aina. Sellaisia ovat tankkausalueet, kuten veneiden takakansi, polttoaineen tai kemikaalin kuljetus- tai varastointialueet; alueet, joilla ilma sisältää kemikaaleja tai hiukkasia, kuten vilja-, pöly-tai metallijauheita; samoin kaikki alueet, joilla normaalisti kehotettaisiin sammuttamaan ajoneuvon moottori.

4.5 Myrkytysvaara

Pidä akut poissa pienten lasten ulottuvilta.

4.6 Lakiasiaa

Joissakin maissa henkilökohtaisten kannettavien radioiden käyttö on kiellettyä ajoneuvon ajamisen aikana. Poistu siinä tapauksessa tieltä ennen laitteen käyttöä. Katkaise laitteesta virta lentokoneessa ollessasi, jos sinua kehotetaan tekemään niin. PMR-laitetta saa käyttää ainoastaan lentoyhtiön sääntöjen tai miehistön ohjeiden mukaan. Katkaise PMR-laitteesta virta kaikissa tiloissa, joissa on kylttejä, joissa kehotetaan tekemään niin. Sairaaloissa tai terveydenhuoltolaitoksissa

81Twintalker

käytetään kenties laitteita, jotka ovat herkkiä ulkoiselle radiotaajuiselle energialle.

Antennin vaihtaminen tai muuttaminen voi vaikuttaa henkilökohtaisen kannettavan radion ominaisuuksiin ja olla CE-määräysten vastaista. Luvattomat antennit voivat myös vioittaa radiota.

4.7 Huomautukset

Älä koske antenniin lähetyksen aikana, se voi vaikuttaa kantama-alueeseen.

Poista akut, jos laite on käyttämättä pidemmän aikaa.

5 Puhdistaminen ja kunnossapito

Puhdista laite pyyhkimällä se vedellä kostutetulla pehmeällä liinalla. Älä käytä laitteeseen puhdistusaineita tai liuotinaineita; ne voivat vaurioittaa kuorta ja vuotaa laitteen sisään aiheuttaen pysyvää vahinkoa.

Akkujen kosketuspinnat voidaan pyyhkiä kuivalla, nukkaamattomalla liinalla.

Jos laite kastuu, katkaise siitä virta ja poista akut välittömästi. Kuivaa akkulokero pehmeällä liinalla veden aiheuttamien vahinkojen minimoimiseksi. Jätä akkulokeron kansi auki yön yli tai kunnes lokero on täysin kuiva. Älä käytä laitetta, ennen kuin se on kuivunut kokonaan.

6 Laitteen hävittäminen (ympäristöystävällisesti)

Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun keräyspisteeseen. Tuotteessa, käyttöoppaassa ja/tai tuotepakkauksessa on tästä kertova merkki. Jos viet laitteen kierrätyspisteeseen, joitakin sen osia

voidaan käyttää uudelleen. Käyttämällä uudelleen tuotteen joitakin osia tai raaka-aineita teet arvokasta ympäristötyötä. Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja alueellasi sijaitsevista keräyspisteistä.

7 PMR-laitteen käyttö

Jotta PMR-laitteiden välinen viestintä olisi mahdollista, ne on kaikki viritettävä samalle kanavalle, niillä on oltava sama CTCSS/DCS-koodi (katso luku "13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch)"), ja niiden on oltava vastaanottoalueen

sisällä (enintään 10 km avoimessa maastossa). Koska nämä laitteet käyttävät vapaita taajuuskaistoja (kanavia), kaikki käytössä olevat laitteet jakavat nämä kanavat (yhteensä 8 kanavaa). Siksi yksityisyyttä ei voida taata. Kuka tahansa, jonka PMR-laite on viritetty samalle kanavalle kuin omasi, voi kuulla keskustelun. Jos haluat kommunikoida (lähettää puhesignaalin), sinun on painettava Päppäintä . Kun olet painanut tätä näppäintä, laite siirtyy lähetystilaan ja voit puhua mikrofoniin. Viestisi kuuluu kaikista muista alueella, samalla kanavalla ja valmiustilassa (ei lähettämässä) olevista PMR-laitteista. Sinun on odotettava, kunnes toinen osapuoli lopettaa lähettämisen, ennen kuin voit vastata viestiin. Kunkin lähetyksen lopussa laite lähettää piip-äänen, jos vahvistuspiippaus on aktiivisena (ks. luku "13.12 Vahvistuspiippaus päälle/pois"). Voit vastata painamalla Päppäintä ja puli-malla mikrofoniin.

Jos 2 tai useampi käyttäjä painaa Päppäintä ⑫ samanaikaisesti, vastaanottaja saa vain voimakkaimman signaalin ja muut signaalit vaimennetaan. Siksi signaalia tulee lähettää (painaa Päppäintä) vain run kanava on vapaa.

Radioaaltojen kantamaan vaikuttavat voimakkaasti erilaiset esteet kuten rakennukset, betoniset/metalliset rakenteet, pinnanmuotojen epätasaisuus, metsä, kasvillisuus, ... Tämä tarkoittaa sitä, että kantama kahden tai useamman PMR-laitteen välillä voi ääriolosuhteissa olla vain muutamia kymmeniä metrejä. Huomaat pian, että PMR-laite toimii parhaiten silloin, kun käyttäjien välillä on mahdollisimman vähän esteitä.

8 Pakkaukseen sisältyvät

• 1 x Twintalker 9500 Airsoft Edition
• 1 x muuntaja
- 4 x AAA NiMh-akku
- Kuulokkeen
• Käyttöopas

82 Twintalker 9500 Airsoft Edition

9 Käytön aloittaminen

9.1 Vyökiinnikkeen irrottaminen/asentaminen

1. Voit irrottaa vyökiinnikkeen laitteesta painamalla vyökiinnikettä (B) kohti antennaia ja vetämällä samalla kiinnikkeen liuskaa (A).

2. Vyökiinnikettä asennettaessa napsahdus tarkoittaa, että vyökiinnike on lukittunut paikalleen

A B

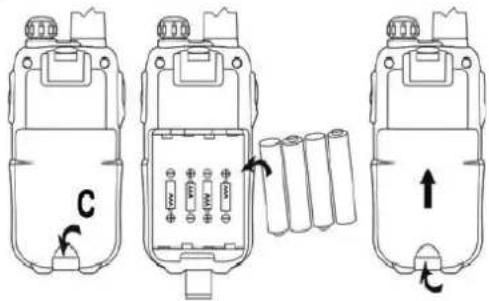

9.2 Akkujen asettaminen

1. Irrota vyökiinnike (ks. luku "9.1 Vyökiinnikkeen irrottaminen/asentaminen")
2. Nosta akkulokeron kansi varovasti työntämällä kannen kiinnikettä (C) kynnen avulla.
3. Aseta NiMh-akut paikoilleen. Varmista NiMh-akkujen oikea polaarisuus.
4. Sulje akkulokero.
5. Kiinnitä vyökiinnike uudelleen.

10 Akkujen lataaminen

1. Kytke muuntajan liitin suoraan PMR-laitteen laturilitäntään ③

Akkujen lataaminen täyteen kestää noin 8–10 tuntia.

Älä paina PMR-laitteiden Pätniketta latauksen ollessa käynnissä!

Älä aiheuta oikosulkua tai heitä akkuja tuleen. Poista akut, jos laite on käyttämättä pidemmän alkaa. Älä lataa paristoja, joita ei voi ladata uudelleen, kuten alkaliparistoja. Tämä voi vahingoittaa PMR-laitetta tai latausyksikköä.

11 Kuvaus

Katso taiteltu kansilehti, kuva 1

1. Virtakatkaisin ja äänenvoimakkuuden säädin
2. Nestekidenäyttö
3. Laturilitäntä
4. Kuulokkeen liitäntä
5. TX LED (palaa lähetyksen aikana)
6. Soittonäppäin
7. Valikkopainike – Siirry valikon asetuksiin
8. Mikrofoni
9. Kaiutin

1. Alas-näppäin

– Valitse valikon edellinen arvo

1. Ylös-näppäin

- Valitse valikon seuraava arvo

1. PTT-näppäin
2. Antenni

12 Nestekidenäytön tiedot

Katso taiteltu kansilehti, kuva 2

1. CTCSS-ilmaisin
2. DCS-ilmaisin
3. CTCSS/DCS-arvo
4. Taajuusarvo MHz
5. MHz-arvo
6. Näppäimistön lukituskuvake
7. Puhelun vastaanottotyypin ilmaisu
8. Varaustason merkki
9. Kanavanumero
10. RX-kuvake

- Näkyy vastaanotettaessa

1. TX-kuvake

– Näkyy lähetettäessä

1. VOX-ilmaisin
2. Haun ilmaisin
3. 2-kanavaisen tilan (DCM) ilmaisin

13 Twintalker 9500:n käyttö

Seuraavien sivujen kuvissa näytöstä esitellään vain niiden toimintojen kuvakkeet tai näyttötiedot, jotka on esitelty tekstissä.

13.1 PMR-radion laittaminen päälle/pois päältä

• Käännä päällä/pois/äänenvoimakkuus-näppäintä myötäpäivään. Napsahdus osoittaa, että PMR-radio on päällä.
• Käännä päällä/pois/äänenvoimakkuus-näppäin loppuun saakka vastapäivaän. Napsahdus osoittaa, että PMR-radio on pois päältä.

13.2 Akun lataustason / heikon latauksen näyttö

Akun lataustaso käy ilmi neliöiden määrästä nestekidenäytön Akku- kuvakkeen sisällä.

Akku täynnä

Akussa latausta 2/3

Akussa latausta 1/3

Akku tyhjä

Kun akun lataustaso on heikko, Akku-kuvake vilkkuu ja kuuluu merkkiääni merkkinä siitä, että akut on joko vaihdettava tai ladattava.

13.3 Kaiuttimen äänenvoimakkuuden säätäminen

• Käännä päällä/pois/äänenvoimakkuus-näppäintä myötäpäivään kaiuttimen äänenvoimakkuuden lisäämiseksi.
• Käännä vastapäivään äänenvoimakkuuden pienentämiseksi.

13.4 Signaalin vastaanottaminen

Laite on aina Vastaanotto-tilassa, kun se on käynnissä eikä lähetä mitään.

Jotta muut voisivat vastaanottaa lähetyksesi, heidän on oltava viritettyinä samalle kanavalle ja käytettävä samaa CTCSS- tai DCS-koodia. (Katso lukuja "13.6 Kanavien vaihtaminen" ja "13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch)"). Käytössä voi olla joko CTCSS tai DCS, mutta ei kumpikin samaan aikaan.

84 Twintalker 9500 Airsoft Edition

13.5 Signaalin lähettäminen

• Lähetä painamalla -näppäintä ja pitämällä sitä pohjassa. Näytölle tulee TX-symboli.
• Pidä laitetta pystyasennossa mikrofoni 10 cm:n päässä suusta ja puhu mikrofoniin.
• Päästät T -näppäln2 , kun lopettaa lähettämisen.

Voit tarkistaa kanavan toiminnan käyttämällä tarkkailutoimintoa. (Katso lukua "13.8 Tarkkailu").

13.6 Kanavien vaihtaminen

• Paina -näppäinta7 kerran, nykyisen kanavan numero vilkkuu näytöllä.
• Voit vaihtaa kanavaa painamalla - ▲ näppäintä 11 ▼ai -näppäiftä
• Vahvista ja palaa valmiustilaan painamalla PTT-näppäintä ⑫.

Jos mitään painiketta ei paineta 5 sekuntiin asetusten määrittämisen aikana, laite palaa valmiustilaan.

Lisenssittömissä PMR-radioissa, jotka toimivat 446 MHz:n taajuuskaistalla, kuten Twintalker 9500 PMR, on 8 mahdollista radiokanavaa. Jos lähistöllä on useita PMR-laitteen käyttäjiä, on mahdollista, että jotkut näistä käyttäjistä ovat samalla radiokanavalla. Alakanavia on integroitu estämään muiden käyttäjien signaalien vastaanottaminen.

Kaksi PMR-radiota voi kommunikoida keskenään ainoastaan silloin, kun ne toimivat samalla radiokanavalla ja ovat valinneet täsmälleen saman alakanavan.

Alakanavia on kahdenlaisia:

Kun käytetään CTCSS:ää, puhesignaalin mukana lähetetään ääntä metalalla taajuudella (67 - 250 Hz). Valittavana on 38 eri ääntä. Voit vapaasti valita näiden 38 äänen joukosta. Äänen suodatuksen vuoksi häirät eivät yleisesti ole kuultavissa, joten ne eivät häiritse kommunikointia.

DCS on CTCSS:n kaltainen, mutta sen sijaan, että se lähettäisi valitun taajuuden jatkuvaa ääntä, radiosignaaliin lisätään digitaalinen tiedonsiirto. Tätä digitaalista koodia lähetetään hyvin alhaisella nopeudella, noin 134 bittiä sekunnissa (koodi on 23 bitin pituinen). Vain uuden sukupolven PMR-laitteet tukevat DCS:ää. Saatavana on 83 DCS-koodia, joita voidaan käyttää. Koska aiemmat mallit tukevat vain CTCSS:ää, on parempi käyttää DCS:ää, koska tällä estetään se, että muut käyttäjät kuulevat PMR-keskustelusi.

13.7.1 CTCSS

• Paina -painiketta kahdeşti: "CTCSS" ja nykyinen CTCSS-koodi vilkkuvat näytöllä.
• Voit vaihtaa koodia painamalla - näppäintä 11 tai -näppäintä
• Vahvista ja palaa valmiustilaan painamalla PTT-näppäintä 12.

13.7.2 DCS

• Paina kolme kertaa -näppäintä . ⑦ "DCS" ja nykyinen DCS-koodi vilkkuvat näytöllä.
• Voit vaihtaa koodia painamalla - näppäintä 11 tai -näppäintä
• Vahvista ja palaa valmiustilaan painamalla PTT -näppäintä 12.

Kun haluat ottaa CTCSS:n tai DCS:n pois käytöstä, valitse koodi "00" CTCSS:lle tai DCS:lle valikosta. Kun toiminto on vahvistettu, näytöllä lukee "OF".

85Twintalker

13.8 Tarkkailu

Voit käyttää tarkkailutoimintoa tarkistaaksesi, onko nykyisellä kanavalla heikompia signaaleja.

- Voit aktivoida kanavien tarkkailun painamalla -näppäintä ja ⑦

▼-näppäintä (10) samanaikaisesti.

• Lopeta kanavien tarkkailu painamalla -näppäintä . ⑦

Kanavatarkkailun aikana PMR-laitteen vastaanotin ei kuuntele CTCSS- tai DCS-koodeja.

13.9 VOX-valinta

PMR-laitteella voidaan tehdä ääniohjattuja (VOX) lähetyksiä. VOX-tilassa radio lähettää signaalin, kun se aktivoidaan äänelläsi tai muulla lähelläsi olevalla äänellä. VOX-käyttöä ei suositella, jos aiot käyttää radiota meluisassa tai tuulisessa ympäristössä.

VOX-tila poistetaan käytöstä, kun painat PīTāppäintä ⑫.

• Paina -näppäinta7 neljä kertaa, nykyinen VOX-asetus vilkkuu näytöllä ja esiin tulee VOX-kuvake.
• Paina▲ -painiketta11 asettaaksesi VOX-herkkystason välille 1 - 3 (taso 3 on kaikkein herkin taso).
• Kytke VOX-toiminto pois päältä painamalla ▼-näppäintä 10 , kunnes näytölle tulee teksti 'OFF'.
• Vahvista ja palaa valmiustilaan painamalla PTT-näppäintä ⑫.

13.10 Kanavahaku

Kanavahaku etsii aktiivisia signaaleja kiertäen loputtomasti kanavia 1–8. Kun aktiivinen kanava löytyy, voit etsiä CTCSS- tai DCS-koodia, jonka kanavaa käyttävä käyttäjä on asettanut.

13.10.1 Aktiivisen radiokanavan hakeminen

• Paina viisi kertaa -näppäintä . ⑦ "SCAN" ja nykyinen kanava vilkkuvat näytöllä.
  • Voit aloittaa kanavahaun painamalla näppäintä ⑪ tai ▼ -näppäintä ⑩

Kun aktiivinen kanava löytyy, haku loppuu ja voit kuunnella lähetystä. Kun lähetys löydetyllä kanavalla loppuu, haku käynnistyy automaattisesti uudelleen.

Jos painat Epalniketta samalla, kun kuuntelet löydettyä kanavaa, PMR-laite palaa valmiustilaan löydetyllä kanavalla.

13.10.2 CTCSS-koodin haku

Kun aktiivinen kanava on löytynyt, paina Pälniketta valitäksesi löydetyn aktiivisen kanavan. Nyt voit etsiä CTCSS- tai DCS-koodia, jota löytämäsi käyttäjä käyttää.

• Paina kuusi kertaa -näppäintä . ⑦ "SCAN" ja "CTCSS 00" vilkkuu näytöllä valitun radiokanavan kohdalla.
• Voit aloittaa CTCSS-haun painamalla ▲ -näppäintä ⑪ tai ▼ -näppäintä ⑩ .

Kun kanavalla on lähetys, CTCSS-koodi (mikäli käytössä) havaitaan ja se näkyy näytössä.

• Jos painat -palniketta samalla, kun kuuntelet löytynyttä CTCSS-koodia, PMR-laite palaa valmiustilaan kanavalla, jolla CTCSS-koodi on.
• Jos CTCSS-koodia ei havaita, on mahdollista, että käyttäjä on valinnut DCS:n. Siinä tapauksessa voit hakea DCS-koodia. (kohta 13.10.3)

86 Twintalker 9500 Airsoft Edition

13.10.3 DCS-koodin haku

• Paina seitsemän kertaa -näppäintä ⑦ . "SCAN" ja "DCS 00" vilkkuvat näytöllä valitun radiokanavan kohdalla.
• Voit aloittaa DCS-haun painamalla - ▲ näppäintä ⑪ tai ▼ -näppäintä ⑩ .

Kun kanavalla on lähetys, DCS-koodi (mikäli käytössä) havaitaan ja se näkyy näytössä.

Jos painat Päiniketta samalla, kun kuuntelet löytynyttä DCS-koodia, PMR-laite palaa valmiustilaan kanavalla, jolla DCS-koodi on.

13.11 Soittoäänet

Soittoääni kertoo toisille, että haluat puhua.

13.11.1 Soittoäänen asettaminen

Twintalker 9500:ssä on 15 eri soittoääntä.

• Paina -pämiketta kahdeksan kertaa, näytöllä lukee "C", ja nykyinen soittoääni vilkkuu.
• Voit vaihtaa soittoääntä painamalla - näppäintä ⑪ tai ▼näppäintä . ⑩
• Vahvista ja palaa valmiustilaan painamalla PTT-näppäintä ⑫.

13.11.2 Soittoäänen lähettäminen

Paina lyhyesti nappäintä. Sottoääni lähetetään asetetulla kanavalla.

13.11.3 Soittoäänen vastaanottotyyppi

• Paina yhdeksän kertaa -näppäintä. ⑦
- Valitse soittoäänen vastaanottotyyppi painamalla - ▲ näppäintä 1ä -näppäintä. 10
1. Vain ääni
2. Ääni + tärinä
3. Vain tärinä

Vahvista ja palaa valmiustilaan painamalla Phäppäintä . ⑫

13.12 Vahvistuspiippaus päälle/pois

Kun olet päästänyt Präppäimen, laitei Bhettää vahvistuspiippauksen merkiksi siitä, että olet lopettanut puhelun.

Vahvistuspiippauksen asettaminen
- Paina ➞ -näppäintä kymmenen kertaa.
• Paina ▲näppäintä ottaaksesi
vahvistuspiippauksen käyttöön (ON) tai ▼ näppäintä 10staaksesi sen käytöstä (OFF)
• Vahvista ja palaa valmiustilaan painamalla

Näytölle tulee teksti 'rO'

PTT-näppäintä.12

13.13 Näppäinääni päälle/pois

Näppäintä painettaessa laitteesta kuuluu lyhyt piippaus.

Näppäinäänen asettaminen.

• Paina yksitoista kertaa ➤ -näppäintä ⑦ Näytölle tulee teksti 'tO'.
• Paina ▲näppäintä ottaaksesi näppäinäänet käyttöön (ON) tai ▼
  näppäintä dostaaksesi ne käytöstä (OFF).
• Vahvista valintasi painamalla PTT näppäintä 12 palaa valmiustilaan.

13.14 Kahden kanavan tarkkailutoiminto

Valmiustilassa PMR-laite on asetettu yhdelle tietylle kanavalle, jolla on CTCSS/DCS-koodi. PMR-laite vastaanottaa ainoastaan tällä kanavalla ja CTCSS/DCS-koodilla lähetettyjä signaaleja. Kahden kanavan tarkkailulla (DCM) voit tarkkailla toista kanavaa, jolla on CTCSS/DCS-koodi.

Kun kahden kanavan tarkkailutoiminto on käytössä, PMR-laite vaihtaa ajoittain valmiuskanavan + CTCSS/DCS-koodin sekä kaksoiskanavan + CTCSS/DCS-koodin välillä.

13.15 Näppäinlukko

• Ota näppäinlukitustila käyttöön painamalla → -näppäintä pitämällä sitä pohjassa 3 sekunnin ajan. Nestekidenäytöllä näkyy näppäinlukituksen kuvake.
• Poista näppäinlukko käytöstä painamalla jälleen ➔ -näppäintä ⑦ kolmen sekunnin ajan.

PTT -näppäin, 12 näppäin ja -näppäin ovat toiminnassa myös silloin, kun näppäinlukko on aktivoitu.

87Twintalker

13.16 Näytön taustavalo

Voit ottaa käyttöön nestekidenäytön taustavalon painamalla mitä tahansa näppäintä paitsi Päppäintä tai 1- näppäintä . 6 Nestekidenäytön taustavalo palaa 6 sekunnin ajan.

14 Kuulokeliitäntä

Liitin on laitteen yläreunassa 2

Aseta kuulokkeen pistoke liittimeen (2,5 mm jakkiliitin).

Kuulokkeen pienellä painikkeella on sama toiminto kuin laitteen PTT - näppäimellä 12

Kun käytät kuulokkeen Präppäintä, sinu2on käytettävä myös kuulokkeen mikrofonia puhuaksesi.

Älä kytke laitteeseen muita kuulokkeita. Se voisi vahingoittaa laitetta.

15 Vianmääritys

Ei virtaa	Puhdista paristojen kosketuspinnat pehmeällä liinalla.Vaihda akut.
Ei lähetystä	Varmista, että Päppäin on Kõzonaan pohjassa, ennen kuin alat puhua.Tarkkaile kanavan toimintaa, ja vaihda toiselle kanavalle, jos nykyinen on käytössä.
Ei vastaanottoa	Tarkista kaiuttimen äänenvoimakkuus.Varmista, että olet lähettimen vastaanottoalueella, ja vaihda tarvittaessa paikkaa.

88 Twintalker 9500 Airsoft Edition

Rajallinenkuuluvuusalue jahäiriöitä lähetyksenaikana	Kuuluvuusalue riippuu maastosta.Teräsrakenteilla, betonirakennuksilla ja laitteen käytöllä ajoneuvossa on huono vaikutus kuuluvuusalueeseen.Yritä välttää esteitä mahdollisuuksien mukaan, ja pyri kommunikoimaan paikassa, jossa on hyvä näkyvyys.Vaihda paikkaa.
Häiriöt Vastaanotin ja	lähetin ovat liian lähellä toisiaan.Pienin 2 laitteen välinen etäisyys on 1,5 m.

16 Tekniset tiedot

Kanavat	8
Alakoodi	CTCSS 38 / DCS 83
Taajuus	446,00625MHz - 446,09375 MHz
Alue	Enintään 10 km (avoin maasto)
Paristo	4 x 1.2 V NiMH ladattava
Lähetysteho	=< 500mW ERP
Modulointityppi	FM - F3E
Kanavaväli	12,5 Khz
Kaksoislaturin sovitin	Tulo: 230 V AC / 50Hz - lähtö: 9 V DC / 300mA

Channel Frequency Chart: CT		CSS Code Chart
Channel Frequency (MHz)		Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)
1	446.00625.0 Disabed 10	94.8	30 131.8	30 180.2
2	446.01875	1	67.0	11	97.4	21	136.5	31	192.8
3	446.03125	2	71.9	12	100.0	22	141.3	32	203.5
4	446.04375	3	74.4	13	103.5	23	148.2	33	210.7
5	446.05625	4	77.0	14	107.2	24	151.4	34	218.1
6	446.06875	5	79.7	15	110.9	25	156.7	35	225.7
7	446.08125	6	82.5	16	114.8	26	162.2	36	233.6
8	446.09375	7	85.4	17	118.8	27	167.9	37	241.8
		8	86.5	18	123.0	26	173.8	38	250.3
		9	91.5	19 127.3	29 179.9

DCS Code Chart
No	DCS code	No	DCS code	No	DCS code	No	DCS code
0	Disabled	21	134	42	311	63	516
1	23	22	143	43	315	64	532
2	25	23	152	44	331	65	546
3	26	24	155	45	343	66	565
4	31	25	156	48	348	67	608
5	32	26	162	47	351	66	612
6	43	27	165	48	364	69	624
7	47	28	172	49	365	70	627
8	51	29	174	50	371	71	631
9	54	30	205	51	411	72	632
10	65	31	223	52	412	73	654
11	71	32	226	53	413	74	662
12	72	33	243	54	423	75	664
13	73	34	244	55	431	76	703
14	74	35	245	56	432	77	712
15	114	36	251	57	445	78	723
16	115	37	261	58	464	79	731
17	116	38	263	59	465	80	732
18	125	39	265	60	466	81	734
19	131	40	271	61	503	82	743
20	132	41	306	62	506	83	754

17 Topcom-takuu

17.1 Takuuaika

Topcom-laitteilla on 24 kuukauden takuu Takuuaika alkaa uuden laitteen ostopäivästä. Takuu ei kata tavallisia paristoja eikä ladattavia akkuja (AA/AAA-tyyppi).

Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä. Takuu myönnetään alkuperäistä kuittia tai sen jäljennöstä vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen typpi.

17.2 Tilanteet, joissa takuuta ei ole

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita eikä vaurioita, jotka johtuvat muiden kuin alkuperäisten osien tai lisälaitteiden käytöstä.

Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinkojen aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita.

Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukukelvottomaksi.

Takuu raukeaa, jos ostaja on korjannut, muuttanut tai muunnellut laitetta.

89Twintalker

1 Introduzione
