KÄYTTÖOHJE RC-6400 TRISTAR

SF Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

Kiitos, että ostit TOPCOM Twintalker 1302:n. Se on pienellä alueella toimiva, vähän virtaa kuluttava radioviestintälaite, jonka käytöstä ei aiheudu muita kuluja kuin akkujen lataamisesta syntyvät pienet kulut.

Twin Talker 1302 toimii yksityisten kannettavien radioiden (PMR) taajuuksilla, ja sitä voi käyttää missä tahansa maassa, jossa palvelu on hyväksytty pakkauksessa ja tässä käyttöohjeella mainitulla tavalla.

2 KÄYTTÖTARKOITUS:

Laitetta voi käyttää erilaisiin ammatillisiin ja harrastustarkoituksiin. Esimerkiksi: yhteydenpitoon matkustettaessa kahdella tai useammalla autolla, pyöräillessä, hiihtoretkillä. Sen avulla voit pitää yhteyttä lapsiin heidän leikkiessään ulkona jne.

Rajoitus: Tarkista paikalliset määräykset ennen laitteen käyttöä ostomaan ulkopuolella. Standardi ei välttämättä ole sallittu kyseisessä maassa.

3 CE-MERKINTÄ

Tämä tuote täyttää radio- ja telepäätelaitteista annetun direktiivin 1999/5/EY olennaiset vaatimukset ja muut asiaankuuluvat määräykset. Tämän vahvistaa CE-merkintä.

Vaatimustenmukaisuusilmoitus on osoitteessa: http://www.topcom.net/cedeclarations.php

4 TURVALLISUUSOHJEET

4.1 YLEISET

Lue huolellisesti seuraavat turvallisuutta ja asianmukaista käyttöä koskevat ohjeet. Tutustu kaikkiin laitteen toimintoihin. Säilytä tämä käyttöohje varmassa paikassa tulevaa tarvetta varten.

4.2 PALAMISESTA JOHTUVAT VAMMAT

• Jos antennin suojus on vioittunut, älä koske siihen, sillä kun antenni koskettaa ihoa, lähetyksen aikana voi syntyä pieni palovamma.
• Akut voivat aiheuttaa omaisuudelle vahinkoa, kuten palovaurioita, jos sähköä johtava materiaali, kuten korut, avaimet tai helminauhat, koskettaa paljaita liittimiä. Materiaali voi muodostaa sähköpiirin (oikosulku) ja kuumentua huomattavasti. Ole varovainen ladatun akun käsittelyssä, etenkin jos se on taskussa, kukkarossa tai muussa metalliesineitä sisältävässä paikassa.

4.3 HENKILÖKOHTAINEN TURVALLISUUS

• Älä aseta laitetta turvatyynyn yläpuolelle tai alueelle, jolla sitä käytetään. Turvatyyny täyttyy suurella voimalla. Jos viestintälaite asetetaan tyynyn käyttöalueelle ja ilmatyyny täyttyy, viestintälaite voi sinkoutua liikkeelle suurella voimalla ja aiheuttaa ajoneuvossa oleville vakavia vammoja.
• Pidä radio ainakin 15 senttimetrin päässä sydämentahdistajasta.
• Katkaise radiosta virta heti, jos se aiheuttaa häiriöitä lääketieteellisiin laitteisiin.
• Älä vaihda akkuja mahdollisesti räjähdysalttiissa ympäristössä. Koskettimet voivat kipinöidä akkuja asennettaessa tai poistettaessa ja aiheuttaa räjähdyksen.
• Katkaise viestintälaitteesta virta oleskellessasi alueella, jolla ympäristö voi olla räjähdysaltis. Sellaisilla alueilla kipinät voisivat aiheuttaa räjähdyksen tai tulipalon, josta voi olla seurauksena fyysinen vamma tai jopa kuolema.
• Älä koskaan heitä akkuja tuleen, sillä ne voivat räjähtää.

Alueet, joilla ympäristö voi olla räjähdysaltis, on usein merkitty selvästi, muttei aina. Sellaisia ovat tankkausalueet, kuten veneiden takakansi, polttoaineen tai kemikaalin kuljetus- tai varastointialueet; alueet, joilla ilma sisältää kemikaaleja tai hiukkasia, kuten vilja-, pöly- tai metallijauheita; samoin kaikki alueet, joilla normaalisti kehotettaisiin sammuttamaan ajoneuvon moottori.

4.4 MYRKYTYSVAARA

- Pidä akut poissa pienten lasten ulottuvilta.

4.5 LAKIASIAA

• Joissakin maissa henkilökohtaisten kannettavien radioden käyttö on kiellettyä ajoneuvon ajamisen aikana. Poistu siinä tapauksessa tieltä ennen laitteen käyttöä.
• Katkaise laitteesta virta lentokoneessa ollessasi, jos sinua kehotetaan tekemään niin. Laitetta saa käyttää ainoastaan lentoyhtiön sääntöjen tai miehistön ohjeiden mukaan.
• Katkaise laitteesta virta kaikissa tiloissa, joissa on kylttejä, joissa kehotetaan tekemään niin. Sairaaloissa tai terveydenhuoltolaitoksissa käytetään kenties laitteita, jotka ovat herkkä ulkoiselle radiotaajuiselle energialle.
• Antennin vaihtaminen tai muuttaminen voi vaikuttaa henkilökohtaisen kannettavan radion ominaisuuksiin ja olla CE-määräysten vastaista. Luvattomat antennit voivat myös vioittaa radiota.

4.6 HUOMAUTUKSET

• Älä koske antenniin lähetyksen aikana, se voi vaikuttaa kantama-alueeseen.
• Poista akku, jos laite on käyttämättä pidemmän aikaa.

5 PUHDISTUS JA KUNNOSSAPITO

• Puhdista laite pyyhkimällä pehmeällä, vedellä kostutetulla liinalla. Älä käytä laitteeseen puhdistusaineita tai liuotinaineita; ne voivat vaurioittaa kuorta ja vuotaa laitteen sisään aiheuttaen pysyvää vahinkoa.
• Akkujen kontaktit voidaan pyyhkiä kuivalla, nukkaamattomalla liinalla.
• Jos laite kastuu, katkaise siitä virta ja poista akut välittömästi. Kuivaa akkulokero pehmeällä liinalla mahdollisen vesivaurion minimoimiseksi. Jätä akkulokeron kansi irralleen yön yli tai kunnes se on kokonaan kuiva. Älä käytä laitetta, ennen kuin se on täysin kuiva.

6 LAITTEEN HÄVITTÄMINEN (YMPÄRISTÖ)

Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun keräyspisteeseen. Tästä kertoo tuotteessa, käyttöohjeessa ja/tai pakkauksessa oleva symboli.

Joitakin tuotteen materiaaleista voidaan kierrättää, jos viet tuotteen kierrätyspisteeseen. Kun käytät uudelleen joitakin käytettyjen tuotteiden raaka-aineita, osallistut tärkeällä tavalla ympäristön suojelemiseen. Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja alueellasi sijaitsevista keräyspisteistä.

7 PMR-LAITTEEN KÄYTTÖ

Jotta PMR-laitteiden välinen viestintä olisi mahdollista, ne on kaikki viritettävä samalle kanavalle ja niiden on oltava vastaanottoalueen sisällä (enintään 5 km avoimessa maastossa). Koska nämä laitteet käyttävät vapaita taajuuskaistoja (kanavia), kaikki käytössä olevat laitteet jakavat nämä kanavat (yhteensä 8 kanavaa). Siksi yksityisyyttä ei voida taata. Kuka tahansa, jonka PMR-laite on viritetty samalle kanavalle kuin omasi, voi kuulla keskustelun. Jos haluat kommunikoida (lähettää puhesignaalin), sinun on painettava mäppäintä (Push to talk). Kun olet painanut tätä näppäintä, laite siirtyy lähetystilaan ja voit puhua mikrofoniin. Viestisi kuuluu kaikista muista alueella, samalla kanavalla ja valmiustilassa (ei lähettämässä) olevista PMR-laitteista. Sinun on odotettava, kunnes toinen osapuoli lopettaa lähettämisen, ennen kuin voit vastata viestiin. Kunkin lähetyksen lopussa laitteesta kuuluu piippaus. Voit vastata painamalla mäppäintä ja puhumalla mikrofoniin.

Jos 2 tai useampi käyttäjä painaa mäppäintä samaan aikaan, vastaanotin vastaanottaa vain vahvimman signaalin ja muut signaalit vaimennetaan. Siksi sinun tulee lähettää signaali (painaa mäppäintä) vain, kun kanava on vapaa.

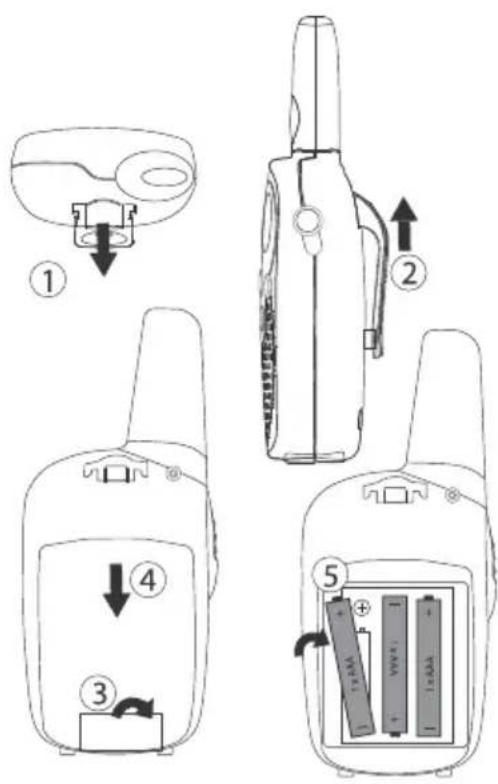

8 KÄYTÖN ALOITTAMINEN

1. Voit irrottaa kiinnikkeen laitteesta painamalla vyökiinnikettä (2) kohti antenna ja vetämällä samalla kiinnikkeen liuskaa (1).
2. Vyökiinnikettä asennettaessa napsahdus tarkoittaa, että vyökiinnike on lukittunut paikalleen.

8.2 AKKUJEN ASETTAMINEN

1. Irrota vyökiinnike (§ 8.1).
2. Vedä akkulokeron kannen läppää alas (3) ja vedä akkukotelon kansi irti antennista. (4)
   3.Aseta laitteeseen 3 "AAA"-paristoa akkua siten, että niiden navat tulevat kuvan mukaisiin kohtiin.
   4.Aseta akkulokeron kansi ja vyökiinnike takaisin paikoilleen (§ 8.1).

9 AKKUJEN LATAUS

Kun olet asettanut paristoa paikoilleen, pöytälaturi mahdollistaa helpon latauksen

1.Aseta pöytälaturi tasaiselle pinnalle.
2. Liitä mukana tulevan muuntajan johdon toinen pää pistorasiaan ja toinen pää pöytälaturin takaosaan.

3.Aseta radiopuhelin laturiin kuvan mukaisesti.

1. Latauksen merkkivalo syttyy, kun laite on asennettu paikoilleen oikein ja lataus alkaa.

Akkujen lataaminen kestää noin 7-10 tuntia.

10 NÄPPÄIMET

PMR 13 12 11 10 9 8 TOPCOM 2 3 4 5 6 7

1. ANTENNI

2. Nestekidenäyttö

3. KAIUTIN/MIKROFONI/LATURI-liitin

4. LUKITUS-näppäin

1. NÄYTTÖ-näppäin

1. SOITTO-näppäin

- Lähetä puheluääni

1. KAIUTIN

2. MIKROFONI

3. ALAS-näppäin

- Pienennä kaiuttimen äänenvoimakkuutta.

- Valitse edellinen valikkokohta.

1. VALIKKO-näppäin

- Siirry valikkoon.

1. PUHE-näppäin PTT

- Paina puhuaksesi ja päästä kuunnellaksesi.

- Vahvista asetus valikossa.

1. YLÖS-näppäin

- Lisää kaiuttimen äänenvoimakkuutta.

- Valitse seuraava valikkokohta.

1. Virtakatkaisin

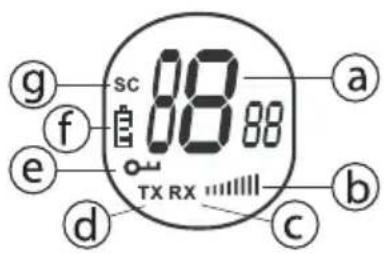

11 NESTEKIDENÄYTÖN TIEDOT

sc 18:00 TX RX a f e d c b

a. Kanavanumero

b. Kaiuttimen äänenvoimakkuus

c. RX-kuvake - Näkyy signaalia vastaanotettaessa

d. TX-kuvake - Näkyy signaalia lähetettäessä

e. Lukituskuvake - Näkyy, kun näppäimistö on lukittu.

f. Akun lataustason näyttö

g. Hakukuvake - Näkyy, kun hakutila on aktiivinen

AKUN LATAUSTASO käy ilmi neliöiden määrästä nestekidenäytön AKKU-kuvakkeen sisällä.

Akku täynnä

Akussa latausta 2/3

Akussa latausta 1/3

Akku tyhjä

Kun AKUN LATAUSTASO on heikko, AKKU-kuvake vilkkuu merkkinä siitä, että akut on joko vaihdettava tai ladattava.

Vie akut akkujen ja paristojen keräyspisteeseen. Älä heitä niitä talousjätteen sekaan. Älä aiheuta oikosulkua tai heitä akkuja tuleen. Poista akut, jos laite on käyttämättä pidemmän aikaa.

13 LADATTAVIEN AKKUJEN LATAAMINEN

PMR-laitetta voi käyttää 3 ladattavalla AAA-akulla.

Käytä AC/DC-ADAPTERIA ainoastaan ladattavien AAA-akkujen kanssa. Älä yritä ladata laitetta, jos siinä ovat käytössä tavalliset "AAA"-alkaliparistot.

Kun käytät ladattavia akkuja, voit ladata ne lisävarusteena saatavalla adapterilla.

• Aseta laitteeseen 3 ladattavaa AAA-akkua.
- Kytke 7,5 V DC / 200 mA -adapterin pieni pistoke SPK/MIC/CHG-liitäntään ja toinen pää pistorasiaan.
- Jotta akut latautuisivat kunnolla, varmista, että laitteesta on katkaistu virta. Jos laitetta ladataan niin, ettei se ole päällä, latauksen ilmaisinta ei näy.

HUOM: Akkujen lataaminen täyteen kestää noin 7–10 tuntia.

14 TWINTALKER 1302:N KÄYTTÖ

14.1 LAITTEEN KYTKEMINEN PÄÄLLE/POIS

• Käynnistä laite painamalla ja pitämällä pohjassa -näppäintä. Laite "piippaa" ja nestekidenäytöllä näkyy nykyinen kanava.
• Sammuta laite painamalla ja pitämällä jälleen pohjassa ⏻-näppäintä. Laite "piippaa" ja nestekidenäyttö muuttuu mustaksi.

14.2 KAIUTTIMEN ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN

Kaiuttimen äänenvoimakkuutta voi säätää - ja -näppäimillä. Kaiuttimen äänenvoimakkuuden taso näkyy nestekidenäytöllä.

14.3 SIGNAALIN VASTAANOTTAMINEN

Laite on aina VASTAANOTTO-tilassa, kun se on käynnissä eikä lähetä mitään. Kun saat signaalin nykyisellä kanavalla, RX-kuvake tulee näkyviin.

Jotta muut voisivat vastaanottaa lähetyksesi, heidän on oltava viritettyinä samalle kanavalle.

14.4 SIGNAALIN LÄHETTÄMINEN

• LÄHETÄ painamalla ja pitämällä pohjassa mäppäintä.
• Pidä laitetta pystyasennossa MIKROFONI 10 cm:n päässä suusta ja puhu mikrofoniin.
• Päästä, pkun olet lopettanut lähettämisen.

14.5 KANAVIEN VAIHTAMINEN

PMR-laitteessa on käytettävissä 8 kanavaa.

Kanavien vaihtaminen:

• Paina kerran näppäintä, nykyisen kanavan numero vilkkuu nestekidenäytöllä.
  • Vaihda kanavaa painamalla -tai -näppäintä.
• Vahvista kanavavalinta ja palaa NORMAALIIN tilaan painamalla mäppäintä.

HUOM: Millä tahansa samalle kanavalle viritetyllä PMR-laitteella voidaan vastaanottaa ja kuunnella keskustelua.

14.6 TARKKAILU

Voit käyttää TARKKAILU-toimintoa tarkistaaksesi, onko nykyisellä kanavalla heikompia signaaleja.

• Käytä normaalia tarkkailua painamalla -näppäintä.
• Paina ja pidä pohjassa -näppäintä. Viiden sekunnin kuluttua voit päästää näppäimen. Tarkkailet nyt jatkuvasti kanavaa, kunnes painat uudelleen -näppäintä.

14.7 KANAVAHAKU

KANAVAHAKU etsii aktiivisia signaaleja kiertäen loputtomasti kanavia 1–8.

• Paina -ja -näppäimiä ja pidä niitä pohjassa 2 sekuntia.
• Päästä näppäimet. Näytöllä oleva kanava vaihtuu laitteen selatessa eri kanavia.
• Kun havaitaan aktiivinen signaali (jokin 8 kanavasta), KANAVAHAKU keskeytyy ja kuulet aktiivisen signaalin.
• Kun havaitaan aktiivinen signaali (jokin 8 kanavasta), ohita nykyinen kanava painamalla - tai näppäintä, ja jatka etsimällä toista aktiivista kanavaa.
• Paina PTT -näppäintä kommunikoidaksesi aktiivisen signaalin kanavan kautta tai lopeta kanavahaku painamalla -näppäintä.

14.8 NÄPPÄINLUKKO

- Ota käyttöön tai poista käytöstä NÄPPÄINLUKITUS painamalla 📋 -näppäintä ja pitämällä sitä pohjassa 2 sekunnin ajan. Nestekidenäytöllä näkyy NÄPPÄINLUKKO-kuvake.

- Ota NÄPPÄINLUKKO pois käytöstä painamalla ja pitämällä pohjassa -näppäintä uudelleen

14.9 SOITTOÄÄNET

Soittoääni kertoo toisille, että haluat puhua.

a. Soittoäänen asettaminen

Voit valita viidestä eri soittoäänestä.

• Paina näppäintä 2 kertaa. Näytölle tulee teksti CA.
• Valitse toinen soittoääni painamalla - tai -näppäintä tai ota soittoäänet käyttöön valitsemalla OF.
• Vahvista valinta ja palaa valmiustilaan painamalla mäppäintä.

b. Soittoäänen lähettäminen

Paina lyhyesti -näppäintä. Asetetulla kanavalla lähetetään soittoääntä 3 sekunnin ajan.

14.10 NÄPPÄINÄÄNI PÄÄLLE/POIS

Näppäintä painettaessa laitteesta kuuluu lyhyt piippaus.

Näppäinäänen asettaminen.

• Paina -näppäintä 3 kertaa. Näytölle tulee teksti 'to'.
• Ota näppäinäänet käyttöön (ON) painamalla -näppäintä tai poista ne käytöstä (OF) painamalla -näppäintä.
  • Vahvista valinta ja palaa valmiustilaan painamalla Pnäppäintä.

14.11 VAHVISTUSPIIPPAUS PÄÄLLE/POIS

Kun olet päästänyt PTT-näppäimen, laite lähettää vahvistuspiippauksen merkiksi siitä, että olet lopettanut puhelun.

Vahvistuspiippauksen asettaminen

• Paina -näppäintä 4 kertaa. Näytölle tulee teksti 'ro'.
• Ota vahvistuspiippaus käyttöön (ON) painamalla -näppäintä tai poista se käytöstä (OF) painamalla -näppäintä
• Vahvista valinta ja palaa valmiustilaan painamalla pnaappäintä.

14.12 KUULOKEMIKROFONIN LIITÄNTÄ

Twintalker 1302:aan voidaan liittää ulkoinen mikrofoni ja kaiutin.

Liitin on kumisen suojuksen alla laitteen yläosassa. Kun haluat liittää laitteeseen ulkoisen kuulokemikrofonin tai kuulokkeet, nosta laitteen yläosassa olevaa kumisuojusta saadaksesi liittimen esiin.

Aseta pistoke liittimeen.

15 TEKNISET TIEDOT

KanavatTaajuusAluePMR-laitteen akutLähetystehoModulointityyppiKanavaväli

8446,00625MHz – 446,09375 MHzEnintään 5 km (avoin maasto)3 x AAA- ladattava NiMH-akku=< 500mW ERPFM - F3E12,5 kHz

Channel Frequency Chart:
Channel	Frequency (MHz)
1	446,00625
2	446,01875
3	446,03125
4	446,04375
5	446,05625
6	446,06875
7	446,08125
8	446,09375

16 TAKUU

16.1 TAKUUAIKA

Topcom-laitteilla on 24 kuukauden takuu. Takuuaika alkaa uuden laitteen ostopäivästä. Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä. Takuu myönnetään alkuperäisen kuitin jäljennöstä vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

16.2 TILANTEET, JOISSA TAKUUTA EI OLE

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita eikä vaurioita, jotka johtuvat muiden kuin alkuperäisten osien tai lisälaitteiden käytöstä.

Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinko, aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita.

Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukukelvottomaksi.
