NÁVOD NA OBSLUHU RC-6400 TRISTAR

SK Vlastnosti popísané v tejto príručke sú publikované s vyhradeným právom na zmenu.

1 INTRODUCTION

Čakujeme vám za zakúpenie zariadenia TOPCOM Twintalker 1302. Ide o rádiokomunikačné zariadenie krátkeho dosahu s nízkou spotrebou, ktoré okrem dobíjania batérií nemá žiadne náklady na prevádzku. Zariadenie Twintalker 1302 sa používa na frekvencii privátnych rádiokomunikačných zariadení a môže sa používa' vo všetkých krajinách, kde je táto služba povolená (pozri informácie na obale a v tejto príručke).

2 Ú čel použitia zariadenia:

Zariadenie sa môže používa' na rôzne odborné a rekreačné účely. Napríklad: pri cestovaní na zachovanie kontaktu medzi 2 alebo viacerými automobilmi, pri bicyklovaní alebo lyžovaní. Môžete ho taktiež použi' na zachovanie kontaktu s de'mi hrajúcimi sa vonku ap.

Obmedzenie:

Skôr než začnete zariadenie používa' mimo krajiny zakúpenia, overte si miestne predpisy. Táto norma môže by' v tejto krajine zakázaná.

3 Značka CE

Tento výrobok vyhovuje základným požiadavkám a d'alším príslušným ustanoveniam Smernice R&TTE 1999/5/EC. Zhodu s vyššie uvedenými požiadavkami potvrdzuje označenie CE. Vyhlásenie o zhode nájdete na lokalite: http://www.topcom.net/cedeclarations.php

4 B E Z P E ČNOSTNÉ POKYNY

4.1 Všeobecné informácie

Pozorne si prečítajte nasledovné informácie týkajúce sa bezpečného a správneho používania tohto zariadenia. Oboznámte sa so všetkými funkciami zariadenia. Príručku uschovajte na bezpečnom mieste pre budúce použitie.

4.2 Popáleniny

• Ak je kryt antény poškodený, nedotýkajte sa ho, pretože pri styku antény s kožou by počas vysielania mohlo dôjs' k drobnému popáleniu.
• Batérie môžu spôsobi škody na majetku (napr. spálenie), ak sa napríklad vodivý materiál ako sú šperky, klůče či retiazky dotknú otvorených svoriek batérie. Materiál môže uzavrie' elektrický obvod (krátke spojenie) a rozhorúči' sa. Pri zaobchádzaní s nabitymi batériami postupujte opatrne, najmä pri ich uložení do vrecka, kabelky alebo na iné miesto obsahujúce kovové predmety.

4.3 Osobná bezpečnos

• Neumiestňujte zariadenie do oblasti nad airbagom alebo v oblasti, kde sa airbag nafukuje. Airbagy sa nafúknu veľkou silou. Ak sa vysielačka nachádza v oblasti rozvinutia aktivovaného airbagu, airbag ju môže veľkou silou vystreli’ a spôsobi’ vážne zranenie posádke vozidla.
  • Vysielačku udržiavajte vo vzdialenosti najmenej 15 cm od kardiostimulátora.
• Ak dôjde k rušeniu vysielačky s lekárskym prístrojom, okamžite zariadenie VYPNITE.
• Nevymieňajte batérie v potenciálne výbušnom prostredí. Pri vložení alebo vyberaní batérií môže na kontaktoch dôjs' k iskreniu, ktoré by mohlo zapríčini' výbuch.
  • V prostrediach s nebezpečenstvom výbuchu vysielačku vypnite. Iskry na takom mieste by mohli spôsobi' výbuch alebo požiar s následkom telesného zranenia alebo smrti.
• Batérie nehádžte do ohňa, pretože by mohli explodova'.

Miesta s potenciálne výbušnou atmosférou bývajú často, ale nie vždy, jasne označené. Ide napríklad o miesta na dopíňanie paliva, ako sú podpalubia lodí alebo prostredia so zariadeniami na čerpanie alebo uloženie palív či chemikálií; miesta, kde vzduch obsahuje chemikálie alebo rôzne častice, napríklad prach, obilný alebo kovový prášok a akékol'vek d'alšie miesta, kde by vás bežne požiadali o vypnutie motora vozidla.

4.4 Nebezpečenstvo otravy

4.5 Právne Informácie

• V niektorých krajinách je zakázané používa' PMR počas šoférovania motorového vozidla. V takomto prípade pred použitím zariadenia svoje vozidlo odstavte.
• Vysielačku VYPNITE na palube lietadla, keď vás posádka k tomu vyzve. Akékol’vek použitie jednotky musí by’ v súlade s predpismi leteckej dopravnej spoločnosti alebo pokynmi posádky.
• Jednotku VYPNITE všade tam, kde vás k tomu vyzývajú vyvesené oznamy. Nemocnice alebo zdravotnícke zariadenia môžu používa' zariadenia, ktoré sú citlivé na vonkajšiu VF energiu.
• Výmena alebo úprava antény môže ovplyvni' rádiové špecifikácie PMR a poruši' predpisy CE. Nepovolené antény môžu tiež poškodi' vysielačku.

4.6 Poznámky

• Nedotýkajte sa antény počas vysielania, pretože to môže ovplyvni’ dosah vysielania.
• Ked' sa zariadenie nebudete dlhšiu dobu používa', vyberte z neho batérie.

5 Čistenie a údržba

• Jednotku čistite mäkkou tkaninou navlhčenou vo vode. Na čistenie jednotky nepoužívajte čistidlá ani rozpúš'adlá; môžu poškodi' telo baterky, zatiec' dovnútra a spôsobi' trvalé poškodenie.
• Kontakty batérií môžete pretrie' suchou tkaninou, ktorá nepúš'a vlákna.
• Ak baterka navlhne, vypnite ju a okamžite vyberte batérie. Priestor pre batérie vysušte mäkkou tkaninou, aby ste čo najviac obmedzili poškodenie vodou. Kryt priestoru pre batérie nechajte odpojený cez noc alebo kým priestor pre batérie úplne nevyschne. Baterku nepoužívajte, kým nebude úplne suchá.

6 Likvidácia zariadenia (ochrana životného prostredia)

Po skončení životnosti sa tento výrobok nesmie vyhodi do bežného domového odpadu. Odovzdajte ho do zberného strediska na recyklovanie elektrických a elektronických zariadení. Túto povinnos označuje symbol na zariadení, v používateľskej príručke a na obale.

Niektoré materiály v tomto výrobku sa môžu použi' znovu, ak výrobok odovzdáte v zbernom stredisku. Opakované použitie niektorých častí alebo surovín z použitého výrobku významne prispieva k ochrane životného prostredia. Ak potrebujete d'alšie informácie o zberných strediskách vo vašej oblasti, obrá'te sa na miestne úrady.

7 použitie zariadenia PMR

Ak chcete nadviaza' komunikáciu medzi zariadeniami PMR, tieto zariadenia musia by' naladené na rovnaký kanál a musia sa nachádza' v príjmovom rozsahu (max. 5 km v otvorenom priestore). Kedže tieto zariadenia používajú volné frekvenčné pásma (kanály), všetky používané zariadenia zdieľajú tieto kanály (celkom 8 kanálov). Súkromie preto nemožno zaruči'. So zariadením PMR naladeným na váš kanál si ktokol'vek môže vypoču' váš rozhovor.

Ak chcete komunikova' (prenáša' hlasový signál), musíte stlači' tlačidlo PTT (Vysielanie). Po stlačení tohto tlačidla bude zariadenie pracova' vo vysielacom režime a vy môžete hovori' do mikrofónu. Všetky ostatné zariadenia PMR v dosahu, na tom istom kanáli a v pohotovostnom režime (nevysielajúce) budú poču' vašu správu. Skôr než odpoviete na správu, musíte počka', až druhá strana ukonči vysielanie. Na konci každého vysielania jednotka pipne. Ak chcete odpoveda', stlačte tlačidlo PTT a začnite hovori' do mikrofónu.

Pokial' PTT - tlačidlo stlačia v tom istom čase dvaja alebo viacerí užívatelia, prijímač prijme iba najsilnejší signál a ostatné signály budú potlačené. Preto by ste mali vysiela' signál (stlačením PTT - tlačidla) len vtedy, ked' je kanál vol'ný.

8 Z a číname

8.1 Odpojenie/inštalácia svorky na opasok

1. Ak chcete svorku na opasok odpoji', zatlačte svorku na opasok (2) smerom k anténe a súčasne potiahnite jazýček svorky (1).
2. Ked svorku na opasok inštalujete, budete poču' kliknutie - to znamená, že ste svorku na opasok správne upevnili.

8.2 Inštalácia batérií

1.Odpojte svorku na opasok (pozri odsek 8.1).
2.Vytiahnite jazýček dvierok batérie (3) a zasuňte kryt batérií od antény. (4)
3. Nainštalujte 3 dobíjateľné batérie typu „AAA“ a dbajte na dodržanie správnej polarity (pozri obrázok).
4. Nainštalujte kryt priestoru pre batérie a svorku na opasok (pozri odsek 8.1).

9 DOBÍJANIE DOBÍJATEI'NYCH BATÉRIÍ

Pri použití sady batérií môže stolná nabíjaèka spôsobitj nežiadúce vplyvy na nabíjanie batérie.

1. Položte stolnú nabíjaéku na rovný povrch.
2. Zapojte jeden koniec dodaného adaptéra do elektrickej zásuvky a druhý koniec do konektora na zadnej strane stolnej nabíjačky.
3. Vložte rádio do nabíjaéky, tak ako je to vyobrazené.
4. Ak ste prístroj vložili správne a nabíjanie prebieha správne, rozsvi- eti sa nabíjacia LED dióda.

Plné dobitie batérií normálne trvá 7 až 10 hodín.

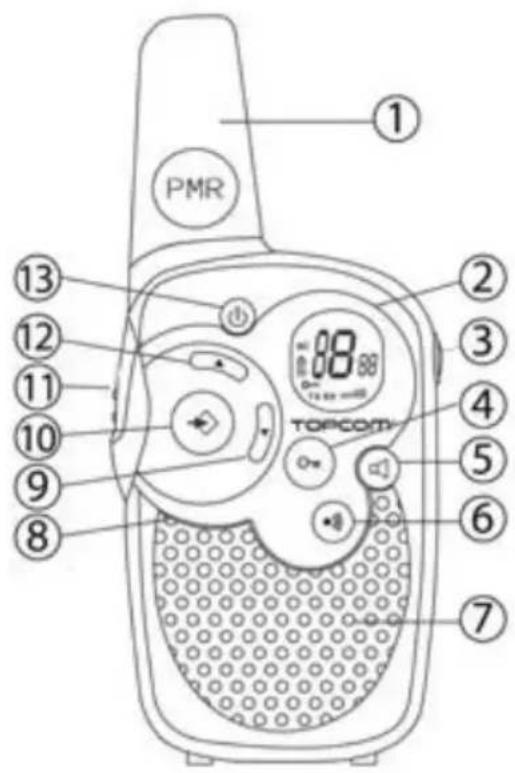

10 Tlačidlá

① PMR ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ 88 88 TOPCOM

1. ANTÉNA

2. LCD displej

3. Konektor REPRODUKTOR/MIKR/NABÍJAČKA

4. Tlačidlo zámku

5. Tlačidlo SLEDOVANIE

6. Tlačidlo CALL (VOLANIE)

- prenos volacieho tónu

1. REPRODUKTOR

2. MIKROFÓN

3. Tlačidlo DOWN (DOLE)

- výber predchádzajúcej položky v ponuke

1. Tlačidlo MENU (PONUKA)

- vstup do ponuky

1. Tlačidlo PUSH TO TALK (VYSIELANIE) PTT

- po stlačení možno vysiela', po uvoľnení možno počúva' správu

- potvrdenie nastavenia v ponuke

1. Tlačidlo UP (HORE)

- zvýšenie hlasitosti reproduktora

- výber nasledujúcej položky v ponuke

1. Tlačidlo ON/OFF (Zapnutie/vypnutie)

11 Informácie na displeji LCD

sc 18:00 TX RX a b c d e f g

a. Číslo kanála

b. Hlasitos' reproduktora

c. ikona RX - Zobrazuje sa pri príjme signálu

d. ikona TX - Zobrazuje sa pri prenose signálu

ÚROVEŇ NABITIA BATÉRIÍ je vyznačená počtom štvorčekov vo vnútri ikony BATÉRIE na LCD displeji.

Batéria je nabitá

Batéria je nabita do 2/3

Batéria je nabitá do 1/3

Vybitá batéria

Ak je ÚROVEŇ NABITIA BATÉRIE nízka, ikona BATÉRIE začne blika*, aby signalizovala nutnos' výmeny alebo nabitia batérie.

PMR je možné využíva' s 3 dobíjateľnými NiMh AAA batériami.

Využívajte výlučne AC/DC ADAPTÉR s „AAA“ dobíjateľnými batériami. Nepokúšajte sa nabíja’ jednotku, ak sú inštalované bežné alkalické batérie „AAA“.

Pri použivaní dobíjateľných batérií môžete použi na dobíjanie voliteľný adaptér.

POZNÁMKA: Plné nabitie batérií trvá približne 7 až 10 hodín.

14 Použitie zariadenia Twintalker 1302

14.1 Zapnutie a vypnutie vysielačky

Ak je jednotka zapnutá a práve nevysiela, je stále v PRÍJMOVOM režime. Pri príjme signálu na aktuálnom kanáli sa zobrazuje ikona RX.

Pokial' chce niekto vaše vysielanie prijíma', musí ma' naladený ten istý kanál.

14.4 Vysielanie signálu

• Ak chcete VYSIELAŤ, stlačte a podržte tlačidlo PTT.
• Podržte jednotku vo zvislej polohe s MIKROFÓNOM vo vzdialenosti 10 cm od úst a hovorte do mikrofónu.
• Po ukončení vysielania uvoľnite tlačidlo PTT.

14.5 Zmena kanálov

PMR má k dispozícii 8 kanálov.

Ak chcete zmeni' kanály:

• Raz stlačte tlačidlo ; číslo aktuálneho kanála zabliká na LCD displeji.
  • Kanál zmeníte stlačením alebo
• Ak chcete potvrdi* vol'bu kanála a vráti* sa do režimu NORMÁL, stlačte tlačidlo PTT.

POZNÁMKA: Akákol'vek PMR, nastavená na rovnaký kanál, môže prijíma' a počúva' konverzáciu.

14.6 Sledovanie kanálu

Funkciu MONITOR môžete použi na kontrolu slabších signálov na aktuálnom kanáli.

• Ak chcete normálne sledovanie, stlačte tlačidlo 📞.
- Stlačte a podržte tlačidlo 📋. Po piatich sekundách môžete tlačidlo uvoľni’. Teraz nepretržite sledujete kanál, až kým nestlačíte 📋 znovu.

14.7 Skenovanie kanálov

Funkcia SKENOVANIE KANÁLOV slúži na vyhl'adávanie aktívnych signálov v nekonečnej slučke kanálov 1 až 8.

• Stlačte a podržte tlačidlo Ⓧ a po dobu 2 sekúnd.
• Uvol'nite tlačidlá. Kanál na displeji sa bude meni' podl'a práve sledovaného kanála.
• Pri rozpoznaní aktivneho signálu (jeden z 8 kanálov), sa funkcia SKENOVANIE KANÁLOV preruší a budete poču' aktivny signál.
• Ak sa nájde aktívny signál (na jednom z 8 kanálov), stlačte tlačidlo alebo; aktuálny kanál sa vynechá a môžete pokračova' vo vyhladávaní iného aktívneho kanála.
• Ak chcete komunikova* prostredníctvom kanálu aktivneho signálu, stlačte PTT alebo , ak chcete prezeranie kanálov deaktivova*.

14.11 Zapnutie/vypnutie potvrdenia „rozumiem“

Po uvol'není tlačidla PTT - vyšle jednotka signál „rozumiem“ ako potvrdenie ukončenia hovoru.

Nastavenie signálu „rozumiem“.

Twintalker 1302 je možné používa's externým mikrofónom a reproduktorom.

Konektor sa nachádza pod ochranným gumovým krytom na vrchnej časti jednotky. Ak chcete pripoji' externý reproduktor/mikrofón alebo slúchadlá, nadvihnite gumovú zátku na vrchnej časti jednotky, aby ste získali prístup ku konektoru.

Zasuňte do zdierky príslušný konektor.

15 Technické údaje

KanályFrekvenciaDosahBatérie PMRVysielací výkonTyp modulácieOdstup kanálov

8446,00625 MHz - 446,09375 MHzMax. 5 km (otvorený priestor)3 x AAA NiMH, dobíjateľné=< 500 mW ERPFM - F3E12,5 kHz

Channel Frequency Chart:
Channel	Frequency (MHz)
1	446,00625
2	446,01875
3	446,03125
4	446,04375
5	446,05625
6	446,06875
7	446,08125
8	446,09375

16 ZÁRUKA

16.1 Záručná doba

Na zariadenia Topcom sa poskytuje 24-mesačná záručná doba. Záručná doba začína plynú dňom zakúpenia nového zariadenia. Záruka sa nevz'ahuje na spotrebný materiál a chyby, ktoré majú zanedbatel'ný vplyv na prevádzku alebo hodnotu zariadenia.

Záruka nepokrýva poškodenia alebo chyby spôsobené nesprávnym zaobchádzaním alebo použitím a poškodenia, ktoré sú dôsledkom použitia neoriginálnych častí alebo príslušenstva.

Záruka sa nevz'ahuje na poškodenie spôsobené vonkajšími faktormi, ako je blesk, voda či oheň, ani na poškodenia spôsobené pri preprave.

Záruka sa nemôže uplatni', ak bolo výrobné číslo na jednotke zmenené, odstránené alebo je nečitatelné.

TOPCOM®

TWINTALKER 1302
