GEBRUIKSAANWIJZING X-HM10-S PIONEER

Delichtflash met pijlpuntsymbol in eengelijkzijdige driehoek is bedoeld om deaandacht van de gebruikers te trekken opeeniet geisoleerde "gevaarlijke spanning"in het toestel,welke voldoende kan zichon om bij aanraking een elektrische shock teveroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEELT TE BEDIENEN.

Het uitroepteken in een gegelijkzijdige
driehoek is bedoeld om de aandacht van de
gebruiker te trekken op de aanwezigheid van
belangrijke bedienings- en
onderhoudsinstructies in de handleiding bij
dit toestel.

D3-4-2-1-1_A1_NI

WAARSCHUWING

Dit apparaat is Niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat voelistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht. D3-4-2-1-3_A1_N

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijfspanning van het apparaat verschift afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gezrukt overeenkomt met de bedrijfspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.

D3-4-2-1-4*A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparatusat op dat er voldoende vrije ruimte rond het apparatusaat is om een goede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm darüber en 10 cm aan de zijkanten van het apparatusaat).

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat� aangebracht voor de ventilatie, zatat een betrouwbare werkig van het apparaat worden verzregen en oververhitting worden voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat ze openings nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.

D3-4-2-1-7b*A1_NI

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik: +5^ tot +35^ ,minder dan 85% RH (ventilatieopeningen nicht afgedekt) Zet het apparaat Niet op een slecht geventileerde plaats en stel het apparaat ook Niet bloat aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting). D3-4-2-1-7c*.A1_NI

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het verrangen en aanbrengen van een nuieu netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er.daarom voor dat de oude stekker na het verwijderen op de juiste wijze worden weggegooid. Haal de stekker van het netsnoeruit het stopcontact wanneer u het apparaat geruimearendiet denkt te gebruiken (bijv. wanneer u opvakantieGaat).

D3-4-2-2-1a_A1_NI

LET OP

De STANDBY/ON schakelaar van dit apparaat koppelt het apparaat nicht volledig los van hetlichtnet. Aangezien er na het uitschakenen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van hetlichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een nooodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanner u het apparaat langere tijd Niet denkt te gebruiken (bijv. wanner u opvakantieGaat). D3-4-2-2a*A1_NI

Dit apparatus is bestemd voor normaal huishoudelijk gebruik. Indien het apparatus voor andere doeleinden of op andereplaaten worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gezevlo hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparatus nog in de garantieperiode is. K041_A1_N

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

(Symbool voor toestellen)

Symbolen voor batterijen

De symbolen op producten, verpakkingen en bijbehorende documenten geben aan dat de gebruekte elektronische producten en batterijen Niet met het gewone huishoudelijk afval können worden samengevoegd.

Er bestaat een special wettelijk voergeschreven verzamelsystem voor de juiste behandling, het opnieuw bruikbaar makeen en de recyclage van gebruekte producten en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, worden gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandlung, het opnieuw bruikbaar makes en de recyclage van gebruike productsen en batterijen kutn u contact opnemen met deplaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen befindtkestuntu contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product.

K058a_A1_NI

LET OP

Dit apparaat is geclassifiedeert als een klassie 1 laserproduct onder de veiligeheidsnormen voor laserproducten, IEC 60825-1:2007, maar het bevaret een laserdiode van een hogere klassie dan 1. Om veiligeheidsredenen mogen geenpanelen worden verwijdend of de ombouw van het apparaat op andere wijze worden geopend.

Laat alle reparations over aan bevoegd onderhoudspersoneel.

Op uw apparaat is het onderstaande waarschuwingslabel aangebracht.

Plaats: Binnenin het apparatus

D58-5-2-2b*B1_NI

Over condensvocht

Als de disc-speler direct van een koude omgeving in een warme kamer worden geplaatst ('s winters bijvoorbeeld), of als de kamer waarin de disc-speler staat plotseling nsel worden verwarmd, kan er vocht uit de lucht in het inwendige van het apparaat condenseren (als druppeltjes op de lens e.d.). Na dergelijkke condensatie za de disc-speler Niet goed werken, zatat u geen discs kurz afspelen. Laat de disc-speler dan 1 tot 2 uur lang (afhankelijk van de hoeveelheid condensatie) ongebruikt aan staan, totdat het condensvocht verdampt is. Wanner alle condens is verdampt, za de disc-speler werk normalaal werken. Condensatie kan ook's zomers optreden, als de disc-speler in de koude luchtstroom van een airconditioning staat. In dat geval kunt u de disc-speler beter ergens anderszetten. S005_A1_NI

X-HM10/X-HM20 CD Receiver System bestaatuit een hoofdapparaat en een speakersystem.

Inleiding

Hartelijk bedankt voor de aanschaf van dit PIONEER product. Voor het verkrijgen van de best mogelijkste prestaties van dit product, moet u deze gebruiksaanwijzing goed doorlezen. Deze aanwijzingen verduidelijk den bediening van dit PIONEER product.

Bijzondere aantekening

De levering van dit product sluit Niet automatisch een licentie en en geeft geen enkelrecht, de inhoud, die met dit product werd geschapen, te benutten in inkomsten genererende omroepsystemen (aards, via satelliet, via kabel of via andere kanalen), voor inkomstengene rerende on-line aanwendingen (via internet, intranet en/of andere netwerken), andere inkomstengenerende inhoudsdistribuiesystemen (gebruik voor muziek op betaling of op bestelling en dergelijke), of op inkomsten genererende fysiekte media (CD's DVD's, halfgeleiderchips, harde schijven, geheugenkaarten en dergelijke). Voor dit gebruik is een extra licentie nodig. Voor details verwijzen wij hier de website: http://mp3licensing.com De MPEG Layer-3 audio coderingstechnologie is in licentie van Fraunhofer IIS en Thomson.

Accessoires

Controleert u alstublieft of de volgende accessoires indediaad aanwezig zich.

iPhone-adapters x 3 (allele X-HM20)	Afstandsbediening x 1	“AA” formaat batterij x 1	AM-ringantenne x 1
FM-antenna x 1	Netsnoer Garantiekaart Deze gebruiksaanwijzing

INHoud

Algemene informatie	Pagina	USB	Pagina

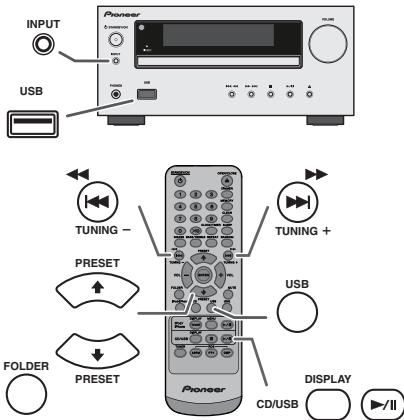

Voorzorgen	5	Luisterenaar USB
Bedieningsorganen en individatoren	5 - 6	massaopslagapparaat/MP3-speler	16 - 17
		Geavanceerde weergave van USB	17

Voorbereidingen voor gebruik

Systeemaansluitingen 7-8

Afstandsbediening 8

Basisbediening

Algemene bediening 9

Instellen van de klok (Alleen afstandsbediening) ..9-10

iPod, iPhone en iPad

Luisteren aan de iPod, iPhone of iPad (alleen X-HM20) 10-12

Weergave van een CD of MP3/WMA-disc

Luisteren aan een CD of MP3/WMA-disc 13

Geavanceerde weergave van een CD of MP3/WMA-disc 14-15

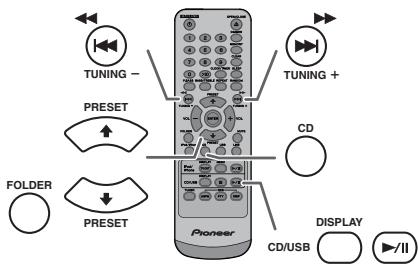

MP3/WMA-mapmodus (alleen voor MP3/WMAbestanden) 15-16

Geavanceerde mogelijkheden

Gebruiken van het Radio Data Systeem (RDS) 19-21

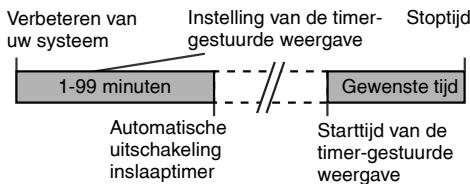

Timer en instaaptimer bediening (Alleen afstandsbediening) 21-23
Hoofdtelefoon 23

Referentials

Tabel probleemoplossing 24-25

Onderhoud 25

• Gebruik het toestel op een stevige, horizontale ondergrind die vrij is van trillingen.
  Vermijd kleurafwijkingen op het TV-schem:plaats de luidspeakers Niet op minder dan 30~cm van een CRT TV. Plaats de luidspeakers verdier van het TVtoestel als de afwijkingen blijven. Bij een LCD TV doen zich dergelijkke kleurafwijkingen Niet voor.
  Stel het toestel Niet aan direct zonlicht, magnetisme, stof, en vochtigkeitbloot en houd het toestel uit de buurt van elektronische/elektrische apparaten (personal computers, facsimiles, etc.) die möglichk storing veroorzaken.
  Zet niets bovenop het toestel.
  Stel het toestel niet aan vocht,temperatureen hoger dan 60^ of extremelage temperaturenen bloat.
• Als uw systemem Niet maar behoren functioneert, dient u de stekker uit het stopcontact te halen. Doe verzolgens de stekker weeer terug in het stopcontact en zet uw systeem aan.
  Bij onweer dient u voor de veilgheid de stekker van uw toestel het het stopcontact te halen.
  Grijp de stekker zich beet als u deze uit het stopcontact haait. Indien aan het snoer worden getrokken, hunnen de interne draden beschadigen.

• De stroomstekker dient om het apparaat ut te schakenen en moet als untijd gemakkelijk bereikhaar zijn.
  De behuizing mag Niet verwijderd worden, aangezien dit kan leiden tot elektrische schokken. Raadpleeg voor werkzaamheden aan het binnenwerk uwplaatselijk PIONEER servicecentrum.

• De ventilatie mag Niet worden belemmerd door de ventilatieopeningen af te dekken met voorwerpen zoals kranten, tafelakens, gordijnen enz.

• Ermightopenvurbronnen,zoalsbrandende kaarsenophtoestel gezet worden.
  U dient rekening te houden met het milieu wanner u batterijen weggooit.
• Het toestel is ontworpen voor gebruik in een gematigde klimaat.

Waarschuwing:

De netspanning dient overeen te komen met de spanning aangegeven op het toestel. Gebruik van dit toestel met een ander voltage dan het aangeduide is gevaarlijk en kan leiden tot brand of andere ontelukken. PIONEER kan nicht aansprakelijk worden gesteld voor schade ten gevolge van gebruik van dit toestel met een ander voltage dan het gespecifieerde.

Volumeregeling

Het geluidsniveau bij een bepaald ingesteld volume, hangt af van het prestatievermogen van de luidspreker, van de locatie en van verschilnde andere factoren. Het is aanbevolen, zich Niet aan te hoge geluidsniveaua bloat te stellen. Zet Niet het volume voluit wanner u het toestel aanzet. Luister maar muziek op een gematigde geluidssterkte. Excessieve geluidsdruk uit oor- en hoofdtelefoons kan gehoorverlies verroorzaken.

Bedieningsorganen en individuten

Functies voor iPod/iPhone zijn bij de X-HM20 Niet beschikkaar.

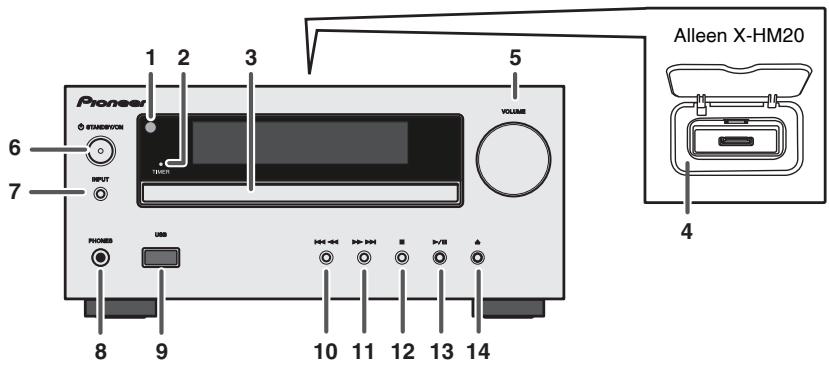

Voorpaneel

	Pagina
1. Afstandsbedieningssensor	8
2. Timerindicator	22
3. Disclude	13

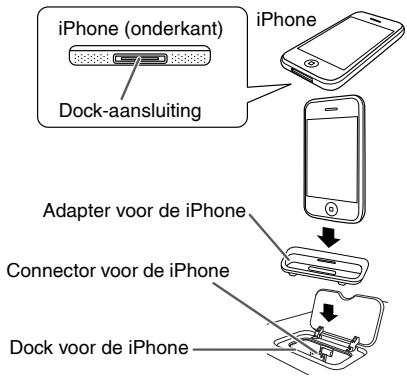

4. Dockingstation voor de iPod of iPhone	11
5. Volumeregeling	9
6. Toets voor STANDBY/ON	11, 13, 18
7. INPUT toets	9, 11, 13, 16, 18
8. Aansluiting hoofdtelefoon	23
9. USB aansluiting	16

Pagina

1. Tuner Voorinstellen Omlaag, CD/USB Fragment Omlaag, iPod/Phone Overslaan Omlaag 12, 13
2. Tuner Voorinstellen Omhoog, CD/USB Fragment Omhoog, iPod/iPhone Overslaan Omhoog 12, 13
   12.ToetsDisc/USBStop 12,13
3. Toets Disc/USB/iPod/iPhone Afselen of Pauze of Stop 12, 13
   14.Toets voor openen/sluiten dislade 13

*De toetsen 11, 13, 31, 32 zijn alleen bij de X-HM20 beschikkaar.

Luidsprekersysteme

1. Tweeter
2. Woofer
3. Bassreflexkanaal

De speakergrills zijn afneembaar (alleen X-HM20)

Er mag niets in aanraking komen met de luidspreker-membranen wanner u de grilles van de luidsprekers haait.

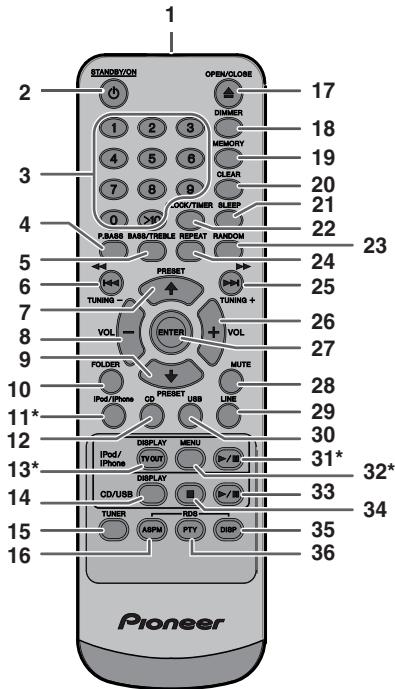

■ Afstandsbediening

Pagina

1.Zender afstandsbediening 8
2.Toets voor STANDBY/ON. 9,11,13,21
3.Cijfertoetsen. 14
4.P.Bass toets 9
5. Toets Bass/Treble (Hoge Tonen/Lage Tonen) . .9
6. Afstem Omlaag, Overslaan Omlaag, Snel Omkeren, Tijd Omlaag Toets 9, 12, 13, 16, 18, 19, 21
7. Tuner Voorinstallen Omhoog Toets, iPod Cursor Omhoog .11, 12, 16, 18
8.Toets om geluidsvolume te verlagen 9
9. Tuner Voorstellen Omlaag Toets, iPod Cursor Omaaag .11, 12, 16, 18
0. Directory-toets 16
11. iPod/iPhone Toets 11
12. CD toets 13
13.Toets iPod/iPhone DISPLAY TV OUT .11,12
14.CD/USB DISPLAY-toets. 16
15.Tunertoets. 18,19
16. Keuzetoets RDS ASPM 19
17.Toets Openen/Sluiten 13
18. Dimmer Toets 9
19. Geheugen toets 14, 18
20.Wistoets 14,18
21.Sluimertoets. 23
22.Toets voor klok/timer 9,21
23. Randomtoets 12, 14
24. Repeattoets. 12, 14
25. Afstemming Omhoog, Overslaan Omhoog, Snel Voorwaarts, Tijd Omhoog Toets 9, 12, 13, 16, 18, 19, 21
26. Toets om geluidsvolume te verhogen 9
27. Entertoets 9, 11, 12
28.Toets voor geluidsononderdrukking 9
29. Linetoets 8, 25
30. USB-toets 16
31. iPod/iPhone Afspeel/Pauze Toets 12
32.iPod/iPhone Menu Toets 12
33. CD/USB Play/Pause-toets 12, 13, 14
34. CD/USB Stoptoets 13, 14
35. Keuzetoets RDS-display 19
36. Keuzetoets RDS PTY 19

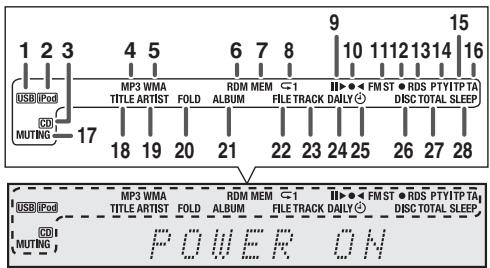

Display

Pagina

1. USB-indicator 16
   2.iPod-indicator 10
   3.CD indicator 13
   4.MP3-indicator 13
   5.WMA-indicator 13
   6.RDM (Willekeurige)-indicator 14
2. MEM (Geheugen)-indicator 14
   8.Herhalingsindicator. 14
3. Afspeel/Pauze Indicator 12
4. Afstemming FM/AM-indicator 18
5. FM-stereofunctie indicator 18
6. Stereo Station Aanwijzer 18
   13.RDS-indicator 19
7. PTY-indicator 19
8. TP-indicator 19
9. TA-indicator 19
10. Demping Indicator 9
11. Titel Indicator 16
12. Artiest Indicator 16
13. Map indicator 16
14. Album Indicator 16
15. Bestand Indicator 16
16. Fragmentindicator 14
17. Indicator Dagelijkse Timer 21
18. Eenmaal Timer Indicator 21
19. Plaat Indicator 13
20. Totaal-indicator 16
21. Inslaaptimer-indicator 23

Schakel het apparaat uit en verwijder het netsnoer van het wandcontact voordat u apparatuur aansluit of aansluitingen wijzigt.

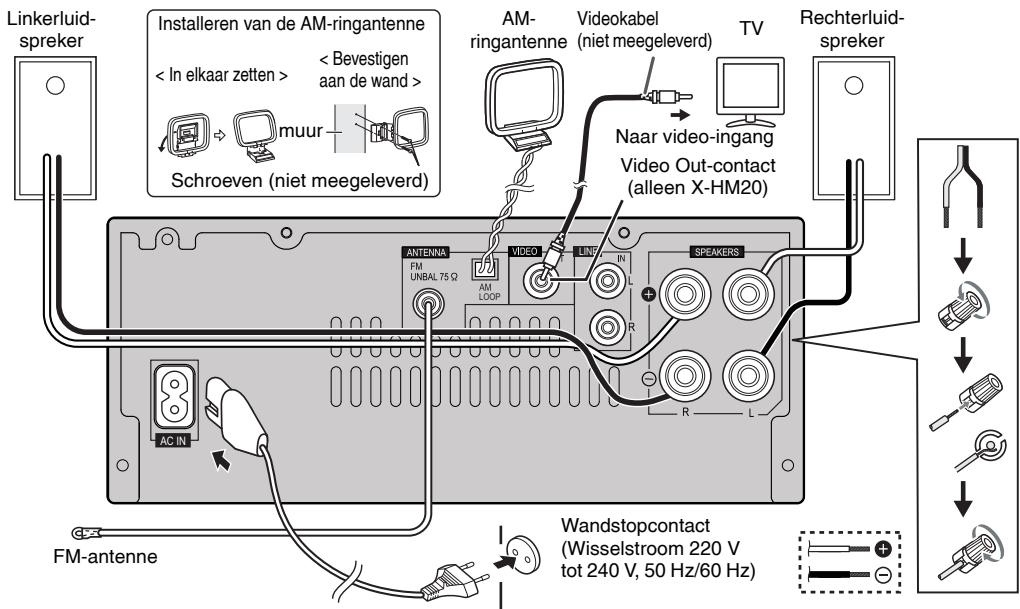

Aansluiten van de antennes

Bigeleverde FM-antenne:

Sluit de FM-antennedraad aan op de FM 75 OHMS aansluiting en richt de draad zodanig dat de ontvangst optimaal is.

FM-buitenantenne:

Gebruik voor een betere ontvangst een externe FM-antenne (coaxiale kabel 75 Ohm). Wanneer gebruik worden gemaakt van een externe FM-antenna, trek dan de meegeleverde FM-antennekabel UIT.

Bijgeleverde AM-ringantenne:

Sluit de AM-ringantenne aan op de AM-aansluiting. Richt de AM-ringantenne ut voor een optimale ontvangst. Plaats de AM-ringantenne op een boekenplank, etc., of bevestig ze met schroeven (niet meegeleverd) aan een rek of aan de muur.

Opmerking:

Als u de antennne op het toestel of in de buurt van het netsnoer praatst, kan het signaal gestoord worden. Plaats de antennene zo ver moegelijk uit de buurt van het toestel voor een betere ontvangst.

Aansluiten van de luidsprekers

• Draai blootliggende draden in elkaar.
• Verbind de rode draad aan het aansluitpunt plus (+), en de andere draad and het aansluitpunt min (-).
• Gebruiuk speakers met een impedantie van 4 Ohm, waarat speakers met een lagere impedantie het apparaat hunnen beschadenig.

Onjuist

Op deutsche luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkom bij het aansluien en losmaken van de luidsprekerkabels,要去 u de steker uit het stopcontact halen voordat u nicht geisoleerde onderden aanraakt.
- De speakers mogen nicht aan de wand of het plafond worden bevestigd; indien ze eraf vallen kan dit leiden tot letset.
- Verwissel in geen geval de rechter en linker kanalen. De rechter luidspreker is de luidspreker aan de rechterkant wanneer uaar het toestel geleekte staat.
- Laat de ontblote luidsprekerdraden elkaar nicht raken.
Zorg dat er geen voorwerpen in de Bassreflexkanalen vallen of worden gestoken.
- Ga net op die luidsprekers zitten of staan. Dit kan leiden tot personlijk op teelst.

Aansluiting van de iPod of de iPhone op de TV (alleen X-HM20)

U kunt foto's en video's van de iPod of iPhone bekijken, door het systeme op een TV/monitor aan te sluiten. Sluit, als het TV/monitor een video-ingang heeft, deze ingang aan op de VIDEO OUT-aansluiting aan dechterzijde van het toestel enzet de TV-uitgang op de iPod of iPhone in de stand "ON".

Opmerking:

Het is belangrijk dat de NTSC- of PAL-instilling op de iPod bezelfde is als die van het TV-siqaal. Gaaar de homepage van Apple voor verdere informaties.

Netsnoeraansluiting

Steeke de stekker van het netsnoer van dit toestel in een stopcontact nadat u hebft gecontroleerd dat alle verbindingen juist zijn gemaakt.

Opmerking:

Trek de stekker uit het stopcontact indien u het toestel voor langereijd Niet gaat gebruiken.

Let op:

Pak het netsnoer alleen bij het stekkerdeel beet. Trek de stekker Niet uit door aan het sneor te rukken en raak het netsnnoer nooit met natte handen aan; dit kan een kortsluiting of elektrische schok tot gevolg hebben. Plaats het apparaat, een meubelstuk of enig ander voorwerp Niet op het netsnoer en knel het netsnoer op geen enkele manie af. Maak nooit een knoop in het netsnoer of knoop deze samen met andere kabels. Leid de netsnoeren zodanig dat de kansklein is dat er iemand op traat. Een beschadigd netsnoer kan brande of een elektrische schok voorzaken. Controller regelmatinig de staat van het netsnoer. Wanner u beschadigingen aantreft, vraagt u uw dichtsbijzijnde Pioneer-erkende, onafhankelijkste servicecentrum om het netsnoer te verrangen.
Alleen het bij dit apparaat meegeleverde netsnoer mag worden gezebuilt.
- Het netsnoer mag alleen voor het bovenomschreven doeleinde worden gezruikt.

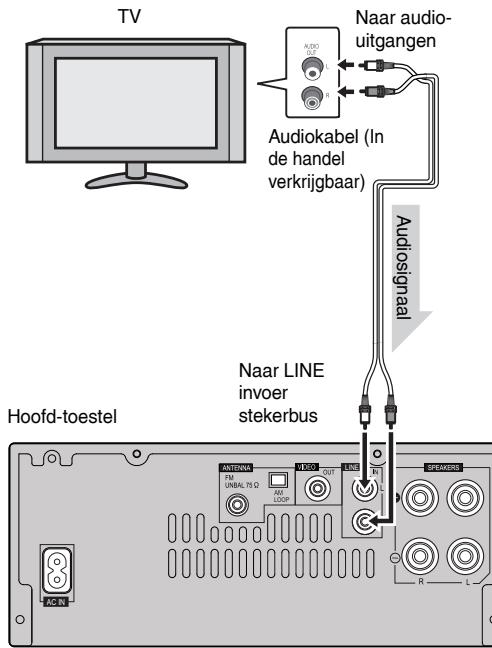

Een tevisietoestel, enz. aansluiten

Sluit aan de TV d.m.v. een audiokabel.

Om Line In functie te kiezen:

• Op hoofdunit: Druk hermaaldelijk op de INPUT toets totdat Line In verwischjnt.
  Op de afstandsbediening: Druk herhaaldelijk op de LINEtoets totdat Line In verschijnt.

Batterij inzetten

1 Open het batterijklepje.
2 Plaats de meegeleverde batterij in de aangegeven richting in de batterijhouser.

Duw de batterij bij het plaatsen of verwijderen in de richting van de minpool van de batterijhouser.

3 Sluit het klepje.

Waarschuwing:

• De batterij moet Niet in direct zonlicht of op een andere warme plaats worden gebruikt of opgeslagen. Hierdoor kan de batterij gaanlekken, oververhit raken, exploderen of in brand vliegen. Hierdoor kan de batterij sneller opraken of slechter prestenen.

Let op:

• Verwijder de batterij indien het apparaat voor langere tijd Niet zal worden gebruikt. Hierdoor voorkomt u möglichke schade vanwege lekkende batterijen.
• Gebruik geen öplaadbare batterij (nikkelcadmium batterij, etc.).
• Door fouieve plaatings van de batterij is het mogelijk dat het apparatie slechter functioneert.

Opmerkingen aangaande de afstandsbediening:

• Vervang de batterij als de bedieningsafstand worden verkleindle of als de bediening onregelmatig werk. Een AA-formaat batterij moet worden gebruikt.
• Reinig de zender van de afstandsbediening en de sensor op het toestel zich regelmatif met een zachte doeck.
• Blootsstellung van de sensor op het apparaat aan sterklicht kan de bediening nudelig beinvloeden. Wijzig in dat geval de verlichting of de richting van het apparaat.
  Houd de afstandsbediening verwijderd van vocht, ditshock en trillingen.
  Zorg ervoor dat de betreffende in uw land of gebied geldende lokale regelgeving of milieuregelgeving worden nageleefd bij verwijdering van een verbruikte batterij.

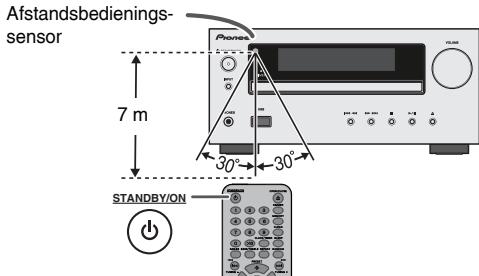

Testen van de afstandsbediening

Controleer de afstandsbediening nadat u alle verbindingen heeft gecontroleerd.

Richt de afstandsbediening op de sensor van het toestel. De afstandsbediening kan worden gebruikt binnen het hieronder aangegeven bereits:

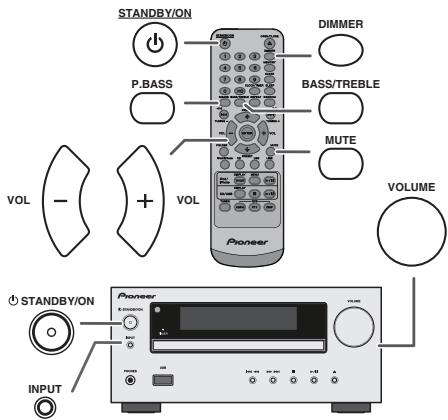

Inschakelen van de stroom

Druk op de STANDBY/ON toets om de spanning in te schakelen.

Na gebruik:

Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zieten.

Helderheid van de display regelen

Om helderheid weergave te verragen, druk de DIMMER-toets op de afstandsbedieten.

Automatische begininstalling van het volume

Als u de hoofdunit in- of uitschakelt terwijl het volume op 17 of hoger staat, dan begint de instelling bij 16.

Volumeregeling

Draai de volumeknipaar VOLUME op het hoofdapparaat) of druk op VOL + / - (op de afstandsbediening) als u het volume wilt lately toenemen of afnemen.

Automatische inschakelfunctie

Het toestel worden ingeschakeld wanneer u op een van de volgende toesten drukt.

• iPod / iPhone, CD, USB, LINE, TUNER op de afstandsbediening: Gekzoen functie is nou geactiveer.
• / toets van het hooftoestel: Het apparaat worden ingeschakeld en het afspelen van de laatste functie begint (CD, TUNER, USB, iPod, LINE IN)

■ Functie voor automatisch uitschakelen

Het hoofdapparaat wil gaan maar stand-by modus (wonneer iPod/iPhone is het gekoppeld) na 15 minutes van inactiviteit gedurende: iPod/iPhone: Geen aansluiting

CD / USB: In de stand Stop.

LINE IN: Er worden得益 anggangssignaal waargenomen of het geluid is zeer laag hoortaar.

Opmerking:

Alleen X-HM20: Het apparaat wil darüber beginnen te laden als iPod/ iPhone is gekoppeld.

"Charge Mode" verschijntijdens stand-by op de display.

Geluidsonderdrukking

Het geluid wordenijdelijk onderdrukt wanner u op de MUTE-toets op

de afstandsbediening drukt. Druk opnieuw op deze toets, om het geluidsvolum te herstellen.

P.Bass-bediening

Als het apparaat voor het eerst worden ingeschakeld, worden de P.Bassmodus weergegeven welke de basfrequencies versterkt. Druk op de toets P.BASS van de afstandsbediening om de P.bass-modus uit te schakenen.

Basregeling

1 Selecteer "Bass" door op de toets BASS/TREBLE te drukken.
2 Druk binnen 5 seconden op de toets VOL (+ of -), om de laagtonen te regelen.

Hoogtonenregeling

1 Selecteer "Treble" door op de toets BASS/TREBLE te drukken.
2 Druk binnen 5 Second op de toets VOL (+ of -), om de hoogtonen te regelen.

Functie

Wanner op het hoofdtoestel op de INPUT-toets gedrukt wordt, schakelt de actuèle functie aan een andere modus om. Druk herhaaldelijk op de INPUT-toets, om de gewenste functie te kiezen.

Opmerking:

De backupfungie kan de opgeslagen zenders een paar uur in het geheugen honden in geval van een stroomstoring of runawaye de stekerkui het stopcontact raakt.

Instellen van de klok (Alleen afstandsbediening)

In dit voorbeeld worden de klok ingesteld op 24-uurs (00:00) display.

1 Druk op de STANDBY/ON toets om de spanning in te schakelen.
2 Druk op de CLOCK/TIMER toets.
3 Druk binnen 10 seconden op de ENTER-toets. Druk op de toets i of als u de dag wilt instellen, druk daarna op de ENTER -toets.

Instellen van de klok (Alleen afstandsbediening) (vervolg)

4 Houd de 一 _ 1 ^ 一 of toets ingedrukt om de 24-uurs of 12-uurs aanduiding te kiezen en druk dan op de ENTER-toets.

5 Druk op de toets of als u de uren wilt instellen, druk daarna op de ENTER-toets. Druk eénmaal op de of toets als u deijd met 1 uur wilt verhogen. Houd ingedrukt om snel te verhogen.
6 Druk op de toets of als u de Minutes wilt instellen, druk daarna op de ENTER -toets. Druk eenmaal op de of toets als u deijd met 1 minut wilt verhogen.

Bevestigen van het tjddisplay:

Druk op de CLOCK/toets. De tijsdaanduiding za circa 5 seconden worden getoond.

Opmerking:

Wanneer stroomvoorziening is weergegeven nadat het apparaat is wee ingestoken of door vermogensuitval, ster de klok in opniewu (pagea 9).

Gelijk zetten van de klok:

Voer "Instellen van de klok" vanaf stap 1 uit. Indien "Clock" Niet in stap 2 verschijnt, zal stap 4 (voor het kiezen van de 24- uur of 12-uuraanduiding) worden overgeslagen.

Veranderen van het 24- of 12-uursdisplay:

1 Wis alle geprogrammeerde gegevens. [Zie "Terugzetten fabrieksinstellungen, het gehele geheugen wissen" op bladzijde 25 voor details.]
2 Voer de aanwijzingen onder "Instellen van de klok" vanaf stap 1 verderuit.

Opmerking:

De timerinstelling worden teruggezet indien het netsnoor is verwijderd of ingeval van een stroomuitval.

Luisteren maar de iPod, iPhone of iPad (alleen X-HM20)

Modellen die iPod, iPhone en iPad ondersteunen:

iPad
iPhone 4
iPhone 3GS
iPhone 3G
iPhone
- iPod touch (4 ^de generation)
- iPod touch (3 ^de generation)
- iPod touch (2 ^de generation)
- iPod touch (1 ^de generation)
- iPod classic
iPod nano (6de generation)
- iPod nano (5 ^de generation)
iPod nano (4de generation)
- iPod nano (3 ^de generation)
- iPod nano (2 ^de generation)

Opmerkingen:

• Dit systeme is ontwikkeld en getest voor de softwareversie van iPod/iPhone/iPad, zaals vermeld op de website van Pioneer (http://pioneer.jp/home/

support/ios/eu).

Installatie op uw iPod/iPhone/iPad van andere softwareversies dan de versies die staan vermeld op de website van Pioneer, kan möglich leiden tot incompatibilität met dit system.
- Laadaansluitpunt voor de iPod, iPhone en iPad:

Stand	Dockingstation	USB-aansluitpunt
USB-functie	NO	YES
Overige functie	YES	NO
Stand-by	YES	NO

• Het bericht "Dit toebehoren is nicht bestemd voor de iPhone" of iets dergelijkverschijnt möglichk op het scherm van de iPhone, als:

• de batterij hijna op is.

• de iPhone nicht juist is gedockt (bjv. scheef).
  Wanner dit zich voordoet verwijder dan de iPhone en dock hem opnieuw.

• Dit product is gemade voor de iPhone. Om ondergrondruis te vermiijden wanneer de iPod/ iPhone is gedockt, worden de hoogtelefoon gedeactiveerd en "HP INVALID" worden weergegeven. Je kunt ook kortstondige audio-interferentie bij inkomende telefoongespekken ervaren.

iPad-aansluiting (USB-aansluitpunt)

1 Steek de connector in de iPod, iPhone of iPad.

2 Sluit de iPad met een USB-connector aan op het apparatus.

Opmerking:

De USB-connector ondersteunt nicht VIDEO OUT.

Weergave van de iPod, iPhone of iPad (USB-aansluitpunt)

1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen.
2 Druk herhaaldelijk op de USB-toets van de afstandsbediening of op de INPUT-toets van de hoofdunit om de USB-functie te selecteren.
3 Sluit de iPod, iPhone of iPad op het apparaat aan. "iPod" verschijnt.
4 Druk op de / (CD/USB / )-toets om de weergave te starten.

Opmerking:

De Stoptoets (■) isijdens de weergave van de iPod, iPhone of iPad Niet geldig.

Aansluiting iPod en iPhone-adapter (Dockingstation)

Opmerkingen:

Gebruik de adapter die bij uw iPod of iPhone is geleverd.

iPhone-adapter Nr.	Beschrijving iPhone	Vermogen
12	iPhone	4GB & 8GB & 16GB
15	iPhone 3G, iPhone 3GS	8GB & 16GB & 32GB
19	iPhone 4	16GB & 32GB

De iPod of iPhone-adapter insteken (Dockingstation)

1 Open het dockingstation voor de iPod en iPhone door het op te lichten.

2 Steek de adapter voor de iPod en iPhone in de unit en sluit uw iPod of iPhone aan.

Let op:

Trek alle aangesloten accessoires uit de iPod of iPhone, voordat u het toestel in het docking-station zet.

Verwijdenen van de adapter voor de iPod of iPhone (Dockingstation)

Steek de punt van een schroevendraaier ("-" type, Klein) in het gat van de adapter zoals worden afgebeeld en neem de adapter maar boven toe uit.

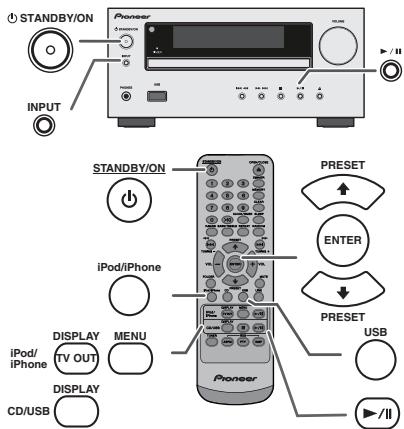

Weergave van de iPod of iPhone (Dockingstation)

1 Druk op de STANDBY/ON toets om de spanning in te schakelen.
2 Druh herhaaldelijk op de iPod/Phone-toets van de afstandsbediening of op de INPUT-toets van het hoofdtosteel om de iPodfunctie te kiezen.
3 Plaats de iPod of iPhone unit in de dock van de hoofdunit.
4 Druk op de / / (iPod/iPhone / / ) toets om de weergave te starten.

iPhone-weergave

• Het geluid schakelt pas over van de iPhoneaar het hoofdoestel nadat het verificatieproces na ongeveer 10 seconden is voltood.
  Bijbinnenkomende gespekken worden deweergave tijdelijk stopgezet.
• Wanneer de oproepen worden beantwoord, kan het gesprek alleen worden gezehood via de ingebouwde liquidspeker van de iPhone. Schakel de luidspeker van de iPhone in of neem de iPhone uit de dock als u het gesprek wilt gaan voeren.

■ Afsluiten van de iPod, iPhone of iPad

Verwijder de iPod de iPhone uit het dockingsstation of de iPad uit het USB-aansluitpunt. Zelfsijdens de weergave kut u dit gerust去做。

Videoeelden bekijken op een TV-toestel dat is aangesloten op de iPod of iPhone

1 Houd de DISPLAY TV OUT-toets minstens 2 seconden ingedrukt. "TV Display" verschijnt op de display.
2 Start het afspelen met een druk op de ENTER toets.

Opmerkingen:

• Als de instilling TV Out al is ingeschakeld in het videomenu, worden de videobeelden automatisch weergegeven op het TV-schemm wanneser u op de ENTER toets drukt.
• De display TV OUT wird nicht via het USB-aansluitpunt ondersteund. (iPad)
• Als u de videobeelden waar op het scherm van de iPod of iPhone wilt bekijden, opent u het videomenu met een druk op de MENU toets. Houd daarna de DISPLAY TV OUT-toes languen dan 2 seconden ingedrukt tot "iPod Display" verschijnt.
• Wanner uijdens het afspelen van videobeelden van de iPod of iPhone op de DISPLAY TV OUT-toets drukt, worden de weergave van de beelden Niet overgeschakeldCUSen de iPod en het TV-toestel.

Let op:

• Trék alle aangelenste accessoires uit de iPod of iPhone, voordat u het toestel in het docking-station zeit.
• De Stoptoets (■) van het hoofdapparaat isijdens de iPod-functie Niet geldig.

Navigeren door de menu's van de iPod, iPhone of iPad

1 Druk op de MENU-toets van de iPod/iPhone om het menu op de iPod, iPhone of iPad te bekijken. Als u waar drukt, keert u terug maar het vorige menu.
2 Selecteer met de PRESET (of ) toets een item op het menu en druk daarna op de ENTER toets.

Opmerking:

U knot geen toets op iPod, iPhone of iPad unit gebruiken wanneser u navigeert de iPod of iPhone menu met de afstandsbediening. U knot het volumeniveau regelen door op de VOL (+ of -) toets op het hoofdtoestel of op de afstandsbediening te drukken. Het afstellen van het volume op de iPod, iPhone of iPad heeft geen effect.

Bediening van iPod en iPhone:

De hieronder beschreiben functies zijn afhankelijk van de iPod en iPhone-generatie, die u gebruikt.

Systeem in bedrijf:

Als de hoofdunit is ingeschakeld, dan schakelt de iPod, iPhone of iPad automatisch in wanner deze in de unit+zijn gedockt.

Systeum uitgeschakeld (stand-by bedrijf):

Als de hoofdunit in stand-by staat, gaat de gedockte iPod, iPhone of de aangesloten iPad automatisch over op standby.

Verscheidene functies van de iPod, iPhone en de iPad

Functie	Hoofd-toestel	Afstandsbediening		Bediening
		Dock	USB
Weergave	✓/''	iPod/iPhone	CD/USB	Druk in de pauzestand.
Pauzeren	✓/''	iPod/iPhone	CD/USB	Drukijdens weergave.
Hoger/lager fragment	TUNING - TUNING +	TUNING - TUNING +	TUNING - TUNING +	Druk hierop in de afspeel- of in de pauzestand. Als u tijdens de pauzemodus op de toets drukt, start u het afspelen vanaf het fragment van uw keuze door op de toets ▷/'' te drukken.
Snel voorwaarts/chterwaarts	TUNING - TUNING +	TUNING - TUNING +	TUNING - TUNING +	Houdijdens weergave ingedrukt. Laat de toets los om de weergave te hervatten.
Display	—	iPod/iPhone DISPLAY TV OUT	—	Langer dan 2 seconden indrukken om te wisselen:tussen de Video Out-display van de iPod en de TV.
Herhalen	—	REPEAT	REPEAT	Hiermee schakelt u herhalen in eenuit.
Weergave in willekeurige volgorde	—	RANDOM	RANDOM	Houd deze toets ingedrukt als u weergave in willekeurige volgorde wilt in-en uitschaken.
iPod-menu	—	iPod/iPhone MENU	iPod/iPhone MENU	Indrukken om de Shufflingemodus in en uit te schaken.
iPod Enter	—	ENTER	ENTER	Bevestig de selectie door hier te drukken.
iPod Cursor Omhoog/Omlaag	—	PRESENT PRESET	PRESENT PRESET	Het iPod menu selecteren.

Dit systemen kan een standard CD, CD-R/RW in CD-formaat en CD-R/RW met MP3- of WMA-bestanden afspelen, maar kan deze nicht opnemen. Bepaalde audio CD-R en CD-RW discs konnen vanwege de status van de disc of opname-apparatuur Niet worden afgespeeld.

MP3:

MP3 is een compressieformat. De afkorting staat voor MPEG Audio Layer 3. MP3 is een soort audiocodering voortkomend uit een aanzienlijke compressie van de oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit.

• Dit systeem is alleen maar compatibel met MPEG 1 Layer 3 en met VBR bestanden.
  Tijdens weergave van een VBR bestand verschl de tijdteller op het display möglichk van de werkelijkke weergavetijd.
  MP3 werkt bij bitsnelheden van 32 kbps tot 320 kbps.

WMA:

WMA-bestanden zijn Advanced System Format-bestanden welche audiobestanden bevatten die他们是 gewecomprimeerd met de Windows Media Audio-codec. WMA is ontwikkeld door Microsoft als audioformat voor Windows Media Player.

• De "MP3"- en "WMA"-indicator Licht op nadat het toestel de informatique op een MP3- of WMA-disc haseft gelezen.
  WMA werkt bij bitsnelheden van 64 kbps tot 160 kbps.

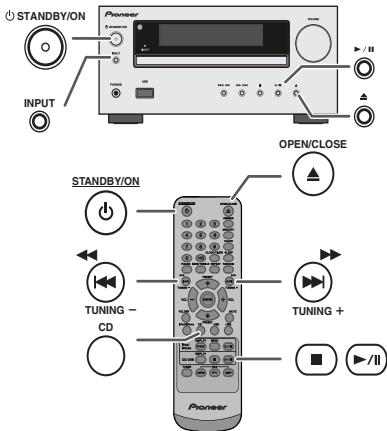

Disk afsplen

1 Druk op de STANDBY/ON toets om de spanning in te schakelen.
2 Druk herhaaldelijk op de CD-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de tunerfunctie te kiezen.
3 Druk op de toets om de disclade te openen.
4 Plaats de disc op de disclade met de labelkant boven.

5 Druk op de toets om de dislade te sluiten.
6 Druk op de / II (CD/USB / II ) toets om de weergave te starten. Nadat het LASTe nummer op de disc is afgespeelz al het toestel automatisch stoppen.

Let op:

• Plaats nicht twee discs in een dislade.
• Speel geen discs af met speciale vormen (hart, achthoekig, enz). Dit kan storingen veroorzaken.
  Druk Niet op de CD-lade verwijl deze beweegt.
• Wanneer de spanning worden onderbroken met de lade geopend要去 wachten totdat er weeer spanning worden geleverd.
• Indien een radio of TV de weergave van de CD stoort, dient u het toestel verder van de TV of radio te plaatsen.
• Plaats 8 cm discs beslist in het midden van de dislade.
  Vanwege de structuur van de discinformatie, duurt het afleken van een MP3/WMA disc longer dan bij een normale CD (ongeveer 20 tot 90 seconden).

Diverse disfunctions

Functie	Hoofd-toestel	Afstandsbdiening	Bediening
Weergave	▶/II	CD/USB▶/II	Drukijdens de stopfungtie.
Stoppen	■	CD/USB■	Drukijdens weergave.
Pauzeren	▶/II	CD/USB▶/II	Drukijdens weergave. Druk op de▶/IItoets om de weergave vanaf het gepauzeerde punt voort te zetten.
Hoger/lager fragment	TUNING→ TUNING+	TUNING→ TUNING+	Drukijdens weergave of de stopfungtie. Als uijdens de stopmodus op de toets drukt, start u het afspelen vanaf het fragment van uw keuze door op de toets▶/IIte drukken.
Snel voorwaarts/achterwaarts	TUNING→ TUNING+	TUNING→ TUNING+	Houdijdens weergave ingedrukt. Laat de toets los om de weergave te hervatten.

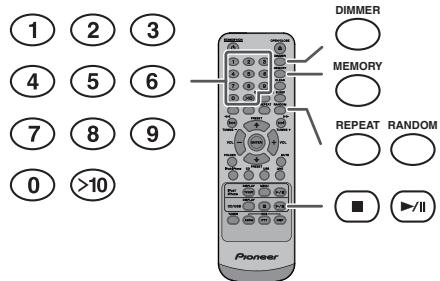

Direct opzoeken van een fragment

Met de cijfertoetsen können de gewenste tracks op de huidige schijf worden afgespeeld.

Gebruik de cijfertoetsen op de afstandsbediening om de gewenste track te selecteren verwijl de geselecteerde schijt worden afgespeel.

• Met de cijfertoetsen sunt u tot maximaal nummer 9 selecteren.
• Gebruik de >10 toets om nummer 10 of hoger te kiezen.

A. Bijvoorbeeld 13 kiezen

1 Druk eénmaal op de >10^n toets.
2 Druk op de "1" toets.
3 Druk op de "3" toets.

Ingesteld fragmentnummer

B. Bijvoorbeeld 130 kiezen

1 Druktweemaal op de " > 10" -toets.
2 Druk op de "1" toets.
3 Druk op de "3" toets.
4 Druk op de "0" toets.

Opmerkingen:

• Ein hoger fragmentnummer dan het een tantal fragmenten op de disc kan nicht worden gekozen.
• Direct Search is nicht möglich tijdens Random Play.

Stoppen van de weergave:

Druk op de (CD/USB) toets.

Herhaalde weergave

In de herhalingsfunctie kan een fragment, alle fragmenten of een geprogrammeerde reeks herhaald worden afgespeeld.

Herhalen van een fragment:

Druk herhaaldelijk op de REPEAT-toets tot "Repeat One" verwischijt. Druk op de (CD/USB )toets.

Herhaling van alle fragmenten:

Druk herhaaldelijk op de REPEAT-toets tot "Repeat All" verwischijt. Druk op de (CD/USB//)toets.

Herhalen van gewenste fragmenten:

Voer stap 1 - 5 van "Geprogrammeerde weergave" geedeelte op deze paginguit en druk verrolgens enkele malen op de REPEAT-toets totdat "Repeat All" verschijnt.

Annuleren van de herhaalde weergave:

Druh heraaldelijop op de REPEAT-toets tot "Normal" verschui n 一 ^ 一 verwijd.

Opmerking:

Tijdens het herhaald afspelen is willekeurig afspelen nicht möglich.

Willekeurige weergave

De tracks op de disc können automatisch in willekeurige volgorde worden afgespeeld.

Willekeurig weergave van alle nummers:

Houd de RANDOM-toets op de afstandsbediening ingedrukt totdat "Random"verschijnt. Druk op de /ii (CD/USB /ii) toets.

Annuleren van de willekeurige weergavevolgorde:

Druk op de RANDOM-toets totdat de indicator "RDM" verdwijnt.

Opmerkingen:

• Indien u, tijdens de weergave in willekeurige volgorde, op de -toets drukt, kut u maar het fragment gaan, dat door de weergave in willekeurige volgorde als het volgende gekozen is. U kut met de toeurs beschert nicht teruggaan maar het vorige fragment. In plaatsaarvan za het begin van het huidige fragment worden opgezocht.
• Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (U kunt nicht zich een bepaalde volgorde voor weergave kiezen.)
  Tijdens het willekeurig aftspelen is herhaald aftspelen nicht möglichk.

Let op:

Druk na herhaalde weergave beslist op de toets (CD/USB

■). De disc zal anders doorlopend worden afgespeeld.

Geprogrammeerde weergave (CD)

U kunt maximaal 32 fragmenten voor weergave in de gewenste volgorde kiezen.

1 Druk op de MEMORY toets op de afstandsbediening verwij het toestel gestoet is, om de functie voor het opslaan van een programme in te schakenen.

2 Selecteer het fragment van uw keuze door op de I- toets of op de -toets op de afstandsbediening te drukken.

3 Druk op de MEMORY toets om het fragmentnummer op te slaan.

Geavanceerde weergave van een CD of MP3/WMA-disc (vervolg)

4 Herhaal de stappen 2 - 3 voor verdere fragmenten. U kurz maximaal 32 fragmenten programmeren. Druk herhaaldelijk op de MEMORY-toets als u wilt controllederwe fragmenten zijn geprogrammeerd. U kurz de geprogrammeerde fragmenten door een druk op de CLEAR toets wissen indien u een vergissing hebgemaaakt.
5 Druk op de / (CD/USB / ) toets om de weergave te starten.

Geprogrammeerde weergave (MP3/WMA)

1 Druk op de MEMORY toets verwijl het toestel gestopt is om de functie voor het opslaan van een programme in te schaken.

2 Druk op de PRESET (of) toets op de afstandsbediening, om het gewenste bestand te kiezen.

MP2 WMA	MEM C 1/1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

Druk op de of toets op de afstandsbediening om de gewenste fragmenten te kiezen.

MP3 WMA	2008-06-01 7/11/2018

3 Druk op de MEMORY toets, om de map en het fragmentnummer te saver.
4 Herhaal de stappen 2 - 3 voor verdere mappings/ fragmenten. U kunt maximaal 32 fragmenten programmeren.
5 Druk op de / (CD/USB / ) toets om de weergave te starten.

Annuleren van de geprogrammeerde weergavefunctie:

Druk op de toets (CD/USB) wanneer geprogrammeerd afspelen is stoppezet. In de display verschijnt: "Memory Clear" en de complete geprogrammeerde inhoud worden gewist.

Toevoegen van fragmenten aan het programme:

Indien er reeds een programa is vastgelegd, zal de "MEM" indicator worden getoond. Druk op de MEMORYtoets. Volg daarna stappen 2 - 3 om tracks toe te voegen.

Opmerkingen:

• Wanneer een disc worden uitgeworpen, worden het programme automatisch geannuleerd.
• De geprogrammeerde fragmenten worden nicht gewist, wannear u op de STANDBY/ON toets drukt om destandbyfunctie te activeren of van CD maar een andere bron schakelt.
• Willekeurige weergave is nicht möglich tijdens geprogrammeerde bediening.

MP3/WMA-mapmodus (alleen voor MP3/WMA-bestanden)

Weergave van een MP3/WMA (Windows Media Audio) bestand

Op het Internet existeren veel muziek-websites, waar u MP3/WMA (Windows Media Audio) kutn downloadsen. Volg de instructies van de website, hoe u de muziekbestanden kutn downloadsen. U kutn deze gedownloade muziekbestanden dan afspelen door ze op een CD-R/RW disc te branden.

Uw downgeloade liedjes/bestanden zijn alleen maar voor persoonlijk gebruik bestemd. Elk ander gebruik van de liedjes, zonder toestemming van de eigenaar, is illegaal.

Volgorde van de mapweergave

Indien de MP3/WMA-bestanden in verschlende mitten zijn opgenomen, dan worden voor elke map automatisch een nummer vastgelegd.

Deze mappen denen geseleerd worden met de FOLDER toets op de afstandsbediening. Indien zich in de geseleerde map geen compatibile bestandsformaten bevinden, worden de map overgeslagen en de volgende map geseleerd.

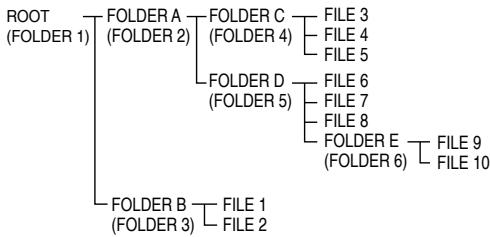

Voorbeeld: Hoe wordt het mapnummer vastgelegd, wanneer bestanden in MP3/WMA-formaat worden opgenomen, zoals in de afbeelding hier beneden.

1 De ROOT map wordt als map 1 vastgelegd.
2 Voor directories binnen de hoofddirectory (directory A en directory B), worden de erder op de disc opgenomen directory als directory 2 en directory 3 vastgelegd.
3 Voor de mappings in de map A (map C en map D), worden de map, die als ersten op de disc is opgenomen, als map 4 och map 5 vastgelegd.
4 Map E in map D wordt als map 6 vastgelegd.

• De informatatie over de volgorde van de mappen en bestanden die op de disc is opgenomen, is afhankelijk van de schrijfsoftware. Het is möglichk, dat dit toestel de bestanden Niet weergeeft in de door ons verwachtte aftspeelvolgorde.
  Bij een CD MP3/WMA konnen 99 nummers van mappen en 999 bestanden inclusief de mappen met nicht afspeilbare bestanden, worden gelezen.

De mapmodus kan in-/uitgeschakeld worden met de FOLDER toets op de afstandsbediening. De bestanden, die weergegeven worden bij ingeschakelde mapmodus verschillen van de bestanden, die weergegeven worden bijuitgeschakelde mapmodus.

MP3/WMA-mapmodus (alleen voor MP3/WMA-bestanden) (ervolg)

Procedure voor het afspelen van een MP3/WMA-disc met stand Map ingeschakeld

Een CD-R/RW afspelen.

1 Druk op de CD toets en laad een MP3/WMA-disc. Druk op de FOLDER toets en schijfinformatie wil verschijnen.

Het totale aantal mappings Het totale aantal bestanden

2 Druk op de PRESET (of) toets om de gewenste weergave folder te kiezen. (Mapmodus ingeschakeld)

3 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken.
4 Druk op de / (CD/USB / ) toets. De weergave begint en de bestandsnaam worden in de display weergegeven.

Titel, Artiest en Album naam worden weergegeven als deze gevevens zijn vastgelegd op de disc.
Ingeval van weergave verwijl de mapfunctie is ingeschaken, drukt u op de toets PRESET (of), waarna de map tevens in de weergave/pauzemodus kan worden geseleerd. De weergave/pauzemodus blijft gehandhafid in de eerste track van de geseleterde map.

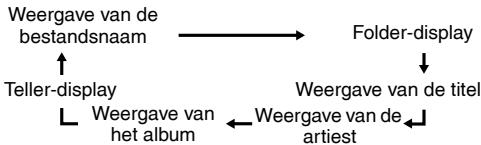

U kunt de inhoud van de display veranderen door op de CD/USB DISPLAY toets te drukken.

Opmerking:

Wanner "Not Support" in de display verschijnt, betekent dit, dat een "auteursrechtelijk beschermd WMA-bestand" of een "niet compatibel weergavebestand" geselecteerd is.

Luisterenaar USB massaopslagapparaat/MP3-speler

Opmerkingen:

• Dit product is nicht compatible met MTP- en AAC-bestandssystemen van het USB-apparaat voor massaopsglaf of de MP3-speler.
• Mogelijk werkkt bepaalde geheugenapparatuur Niet met dit systeme.
• De werkung van externe geheugenapparatuur (USBgeheugenapparatuur, externe harddisks, etc.) worden nicht gegarandeerd.

Weergave van USB/MP3-speler bijuitgeschakelde mapmodus

1 Druk herhaaldelijk op de USB-toets van de afstandsbediening of op de INPUT-toets van het hoofdtosteel om de USB-functie te kiezen. Sluit het USB-geheugenapparaat, dat bestanden in MP3/WMA-formaat bevat, aan. Zodra het USB-geheugen aan het hoofdtosteel is aangesloten, worden de toestelinformatie in de display weergegeven.

2 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken.
3 Druk op de / u (CD/USB / u ) toets. De weergave begun en de bestandsnaam worden in de display weergegeven.

• De titel-, de artiest- en de albumnaam worden in de display weergegeven, indien ze op het USBgeheugenapparaat zijn opgenomen.
• U kurz de inhoud van de display veranderen door op de CD/USB DISPLAY toets te drukken.

Opmerking:

Weergave pauzeren:

Druk op de / (CD/USB / ) toets.

Luisterenaar USB massaopslagapparaat/MP3-speler (ervolg)

Weergave van USB/MP3-speler bij ingeschakelde mapmodus

1 Druk herhaaldelijk op de USB-toets van de afstandsbedingien of op de INPUT-toets van het hoofdstoestel om de USB-functione te kiezen. Sluit het USB-geheugenapparaat, dat bestanden in MP3/WMA-formaat bevat, aan. Zodra het USB-geheugen aan het hoofdtoestel is aangesloten, worden de toestelinformationatie in de display weergevegen.
2 Druk op de FOLDER toets enduk op de PRESET (of) toets, om map, die u wilt weergeven, te selecteren. Om de weergave in de mapfunctie te starten, moet u waar stap 4 gaan. Om de afspeelmap te wisselen, moet u op PRESET (of) drukken, om een andere map te selecteren.
3 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken.
4 Druk op de / (CD/USB / ) toets. De weergave begun en de bestandsnaam worden in de display weergegeven.

• De titel-, de artiest- en de albumnaam worden in de display weergegeven, indien ze op het USBgeheugenapparaat zijn opgenomen.
  Ukunt de inhoud van de display veranderen door op de CD/USB DISPLAY toets te drukken.

Het USB geheugenapparaat uittrekken

1 Druk op de (CD/USB) toets om de weergave te stoppen.
2 Trek het USB-geheugenapparaatuit de USB-aansluiting.

Opmerkingen:

PIONEER kan nicht aansprakelijk worden gesteld voor gevevensverlies, terwijl het USB-hegeugentoestel aan het audiosysteme is aangesloten.
In MP3 en/of WMA-formaat gecomprimeerde bestanden künnen worden afgeseeid, wanner het apparata met de USB-aansluiting is verbonden.
- DIt USB-gheugenformaat is compatabel met FAT 16 of FAT 32.
PIONEER kan nicht garanderen, dat alle USBgeheugenapparatus met det audiosystem werken.
- USB kabels worden Niet aangeraden voor gebruik in dit audio systeme als verbinding maar een USB geheugenapparaat. Gebruik van de USB kabel za de prestatie van dit audio apparaat beinvloenen.
- Dit USB-geheugen functioneert nicht via een USB-verdeeldoos.
- De USB-aansluiting van dit toestel is Niet bedoeld om een computer aan te sluiten, maar voor muziekstreaming met een USB-geheugenapparaat.
- Externe HDD-opsgan kan nicht worden teruggespeeld via de USB terminal.
- Indien het+aantal gevevens in het USB-geheugen zeer groot is, kan het enigeijd duren om deze gevevens te lezen.

• Dit product kan WMA en MP3-bestanden weergeven. Het ontdekts automatisch het bestandstype, dat afgespeeld wordt. Als wordt geprobeerd op dit product een bestand af te spelen dat nicht kan worden afgespeeld, verschijnt de aanduiding "Not Support" en wordt het bestand automatisch overgeslagen. Dit za enkele seconden in beslag nemen. Als abnormale aanduidingen op het scherm verschijnen als gezolg van een ongespecifieerd bestand,zet het apparaat dan uit eneer aan.
• Dit product heeft betrekking op USB-massageheugens en MP3-spelers. Toch können storingen optreden door sommige apparaten, om veelvoudige onvoorzienbare redenen. Indien dit gebeurt, schakel dan het apparaat kort uit en weeer aan.
• De USB ingang is alleen bedoeld voor een directe verbinding met het USB geheugen apparaat zichonder gebruik te makeen van een kabel.
• Gedurende de CD functie, MP3 speler wil nicht worden opgeladen.
• "Not support" verschijnt in de display als een iPod op een USB-aansluitpunt worden aangesloten wanner de USB-functionie is gezeseerted.

Geavanceerde weergave van USB

De volgende functies, zich dezelfde als voor het afspelen van of CD:

Pagina

Direct opzoeken van een fragment 14

Herhaalde weergave. 14

Weergave in willekeurige volgorde 14

Geprogrammeerde weergave (MP3/WMA) 15

Opmerkingen:

• Indien het USB-geheugen Niet aangesloten is beschijt "USB No Media" in de display.
• Dit toestel is alleen maar compatibel met het formaat: "MPEG-1 Audio Layer 3". (de aftastfrequentie is 32kHz , 44.1kHz , 48kHz )
• De afspeelvolgorde voor MP3-bestanden kan verschillen navenant de schrijfsoftware, die worden gebruikt bij het downloamen van het bestand.
• De compatiblee bitsneld is 32 kbps tot 320 kbps voor MP3 en 64 kbps tot 160 kbps voor WMA.
• Gebruik voor MP3/WMA-bestanden de ".MP3", ".WMA"-extensie. Bestanden können nicht worden weerdegeven als er geen MP3/WMA-extensie is.
• Afspeellijsten zichn nicht compatibel met dit toestel.
• Dit toestel kan in de display map- of bestandsnamen met maximaal 32 letters weergveen.
• Maximale totale aantal MP3/WMA bestanden is 999.
• Totaal aantal gelezen mappen is 99 inclusief de map met Niet afspeelbare bestanden. De display toont darüber alleen de map met MP3-bestanden.
• De afspeeltijd worden eventuele损坏 correct in de display waergevegen, een bestand met variabile bitsnelheid worden afgespeeld.
• De ID3TAG informatie die ondersteunt worden zich alleen TITLE, ARTIST en ALBUM. De titelnaam, artiestnaam en albumnaam können worden weergegeben door op de DISPLAY knop te drukken als een bestand worden teruggespeeld of in de pauzemodus.
• Ook WMA-metatags zijn compatibel met de titel-, de artiest- en de albumnaam, die in WMA-bestanden zijn opgenomen. Copyright-beveiligde WMA-bestanden können nicht worden algespeeld.

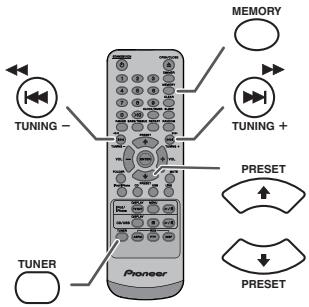

Afstemmen

1 Druk op de STANDBY/ON toets om de spanning in te schakelen.
2 Druk herhaaldelijk op de TUNER toets en kies de frequentieband van uw keuze (FM of AM).
3 Druk op de TUNING + of - toets op de afstandsbediening om de gewenste zender af te stemmen.

• Afstemmen met de hand:
  Druk op de TUNING + of - toets om de gewenste zender af te stemmen.
• Automatisch afstemmen:

Wanneer de TUNING + of -toets meer dan 0,5 seconden ingedrukt worden gehouden, za het automatisch afstemmen beginnen en stoppen bij die eerste zender die ontvangen kan worden.

Opmerkingen:

• Bij radiostoring, is het möglichkDat het automatisch afstemmen automatisch op dat pun blibt staat.
• Het automatisch afstemmen za signalen van zwakke zenders overslaan.
• Druk nog eens op de TUNING + of -toets om het automatisch afstemmen te stoppen.
• Wanneer u heeft afgestemd op een RDS (Radio Data System), zal eerst de frequente getoond worden en daarna za de RDS indicator oplichten. Tenslotte zar de naam van het station getoond worden.
  U kurz volautomatisch latent afstemmen op RDS zenders via "ASPM", zie bladzijde 19.

Ontvangen van FM stereo uitzendingen:

• Selecteer de stereostand door op de TUNER toets te drukken en de "ST" indicator worden weergegeven. "▶←" en "●" worden goontoind indien het FM programme stereo worden uitgezonden.
• Als de FM ontvangst zwak is, drukt u op de TUNER toets en de "ST" indicator gaatuit. De ontvangst worden nu mono en het geluid za duaidelijker worden.

Zenders opslaan in het geheugen

U kunt 40 AM en FM zenders in het geheugen opslaan en deze met een druk op een toets weer oproepen. (Voorkeurzenders)

1 Voer de stappen 1-3uit in "Afstemmen".
2 Druk op de MEMORY toets.

3 Druk binnen 30 seconden op de PRESET (of ) toets om het voorkeurzendernummer te selecteren. Programme der zenders op volgorde in het geheugen beginnende met voorkeurzendernummer 1.
4 Druk binnen 30 seconden op de MEMORY toets om deze zender in het geheugen op te slaan. Indien de indicator "MEMORY" en de nummerindicatoren verdwijnen, voordat de zender is opgeslagen,要去 u de procedure vanaf stap 2 herhalen.
5 Herhaal de stappen 1 - 4 om andere zenders in te stellen of om een voorkeurzender te wijzigen. Wanneer een neue zender in het geheugen opgeslagen worden, za de erder opgeslagen zender worden gewist.

Opmerking:

De backup functie kan de opgeslagen zenders eenaar uur in het geheugen houden in geval van een stroomstoring of wanner de stekker uit het stopcontact raakt.

Instellen van een voorkeurzender

1 Druk de PRESET (of) toets korte dan 0,5 seconden in om op de gewenste zender af te stemmen.

Aftasten van de Voorkeuzegers

De in het geheugen opgeslaagen zenders hunnen automatisch worden afgetast. (Aftasten voorkeuzegeheugen)

1 Druk op de toets PRESET (of) toets gedurende minstens 0,5 seconden. Het voorkeuzezendernummer gaat knipperen en er zal op volgorde 5 Seconden lang op elk van de geprogrammeerde zenders worden afgestemd.
2 Druk nog een keer op de PRESET (of ) toets wanner u de gewenste zender gezonden heeft.

Wissen van het gehele ingestelde geheugen

1 Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of druk op de INPUT-toets van de hoofdunit om de Tunerfunctie te selecteren.
2 Druk in de Tunerfunctie op de CLEAR-toets totdat "Tuner Clear" verschijnt.

Tuner Clear

RDS is een door een groeiend aantal FM zenders aangeboden service. Deze FM zenders sturen met hun reguliere programa's extra signalen mee. Deze signalen bevatten gegevens zoals de naam van de zender en informatatie over het soort programma, zoals sport, muziek enz.

Wanner u heeft afgestemd op een RDS zender, zullen "RDS" en denaam van de zender worden getoond.

"TP" (Verkeersinformatieprogramma) verschijt op het display wannee de zender verkeersinformatie hebts, en "TA" (Verkeersinformatie) verschijt zodra verkeersinformatie wordenuit gezonden.

De aanduiding "PTY!" (Dynamische PTY indicator) zal verschijnen verwijl er een Dynamische PTY zender worden ontvangen.

De RDSkest u alleen maar regelen met de toetsen op de afstandsbediening.

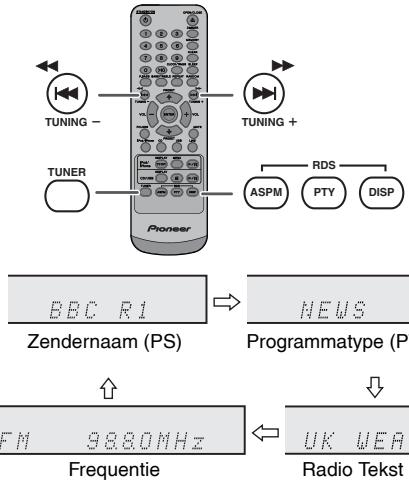

Via RDS verzorgde informatie

Met elke druk op de RDS DISPLAY toets za het display als volgt veranderen:

Wonneer u afstemt op een zender die geen RDS gegevens uitzendt, of op een zeer zwakke RDS zender, za het display in deze volgorde veranderen:

Gebruiken van het Auto Station Program Memory (ASPM)

Tijdens de ASPM functie zoekt de tuner automatisch neue RDS-zenders zoeken. Er können maximaal 40 zenders worden vastgelegd.

Als u al een pauer zenders in het geheugen heeft gezet, za het aantal neue zenders dat u kunt opslaan minder zich.

1 Druh herhaaldelijk op de TUNER-toets van de afstandsbediening of op de INPUT-toets van het hoofdoestel om de TUNER functie te kiezen.
2 Houd de RDS ASPM-toets op de afstandsbediening ingedrukt.

1 Nadat "ASPM" ongeveer 4 seconden hebft geknipperd, zal het scannen beginnen (87,50 - 108,00 MHz).

2 Wanner er een RDS zender worden gezonden, za de aanduiding "RDS" korteijd getoond worden en za de zender in het geheugen worden opgeslagen.

3 Na het scannen zal het aantal zenders dat in het geheugen is opgeslaagen 4 seconden worden goetood, waarna 4 Seconden lang de aanuiding "END" goetood zal worden.

Voortijdig stoppen van de ASPM functie:

Drukijdens het zoekenaar zenders op de RDS ASPM toets.

De reeds in het geheugen opgeslagen zenders worden hier bewaard.

Opmerkingen:

• Alsdezelfde zender opverschillende frequenciesuitzendt,zaledsterkstdoorkomendefrequencyin hetgeheugen worden opgeslagen.
• Ein zender metdezelfde frequentie als een reeds in het geheugen opgeslagen zender za nicht worden opgeslagen.
• Als er reeds 40 zenders in het geheugen zijn opgeslagen, za het scannen worden afgeb broken. Wanneer u het ASPM-proces wilt herhalen, moet u het geprogrammeerde geheugenissen.
• "END" wird onceveger 4 seconden goonto indien er..., een zender in het geheugen is vastgelegd.
• Als de RDS signalen zeer zwak়, is het moeelijk dat de naam van de zender in kwestie Niet in het geheugen kan worden opgeslagen.
• U kunt bezelfde zendernaam opslaan in verschilende kanalen.
• Het is möglich dat de zendernamenijdelijk afwijken in bepaalde gebieden of gedurende bepaalde perioden.

Opmerkingen aangaande het gebruik van RDS

Mocht zich een van de volgende gevallen voordoen, dan betekent dit Niet dat het toestel defect is:

• "PS", "No PS" en een zendernaam worden afwisselend getoond en het toestel fonctioneert nicht juist.
• Indien een bepaalde zender nicht de juiste signalen uitzendt of aan het testen is, zal de RDS ontvangsfunctie möglichn Niet juist functioneren.
• Het is möglichst dat gevevens Zoals de zendernaam Niet getoond worden wanneer u afstem op een RDS zender waarvan het signaal te zwak is.
• "No PS", "No PTY" of "No RT" zal ongeveer 5 seconden langknipperen, waarna de frequenta goetood zal worden.

Opmerkingen over radiotekst:

• Eerste 14 tekens van radio tekst zullen 4 seconden lang op het display getoond worden, waarna de tekstinformatie over het display zal gaan rotten.
• Als u afstemt op een RDS zender die geen radiotekt gegevensuitzendt, za de aanduiding "No RT" getoond worden wanneer uoverschakelt maar de radiotekt.
• Terwijl radio tekst gevevens ontvangen worden, of wanner de inhoud van de tekst gewijzigd worden, za RT' op het display verschijnen.

Oproepen van zenders uit het geheugen

Opgeven van programmatypes en zenders selecteren (PTY zoeken):

U kunt een in het geheugen opgeslagen zender opzoekeken door het programmatype op te gezven (nieuws, sport, verkeersprogramma enz,zie bladzijde 20).

1 Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of op de INPUT-toets van het hooftoestel om de TUNER functie te kiezen.
2 Druk op de RDS PTY toets op de afstandsbediening.

"SELECT" en "PTY TI" worden afwisselend 6 seconden op het display getoond.

3 Druk binnen 6 seconden op de of toets om het programmatype te selecteren.

Door iedere druk op de toets za het programmatype veranderen. Indien u de toets longer dan 0,5 seconden indrukt, za het programmatype voortdurend veranderen.

4 Druk op de RDS PTY toets verwijl het gewenste programmatype knipperend worden getoond (binnen 6 seconden).

Nadat het geselecteerde programmatype 2 seconden gebrand hebelt, za de aanduiding "SEARCH" verschijnen en zal het zoeken beginnen.

Opmerkingen:

• Begin, zoda de display stopt met knipperen, waar bij stap 2. Wonneer het apparaat het gewenste programmatype gezonden heeft, knippert de correspondende zender gedurende ongeveer 8 seconden en daarna blijft de zendernaam verlicht.
• Als u maar hetzelfde programmatype wilt luisteren maar via een andere zender,client u op de RDS PTY toets te drukken toenwijl het kanaalnummer of de zendaernaam knippert. Het toestel zal dan de volgende zender opzoeken.
• Als er geen zender gezonden kan worden, za de aanuiding "NOT FOUND" 4 seconden lang getoond worden.

Als u het verkeersprogramma selecteert:

Als u bij stap 3 het verkeersprogramma (TP) selecett, zal de aanduiding "TP" verschijnen.

(Dit betekent nicht dat u nu directaar verkeersinformationatie kunt luisteren.)

De aanduiding "TA" zal verschijnen wanner er verkeersinformatie worden uit gezonden.

Beschrijving van de verschillende PTY

(Programmatype) codes, TP

(Verkeersinformatieprogramma) en TA (Verkeersinformatie).

U kurz de volgende PTY, TP en TA signalen opzoeken en ontvangen.

NEWS	Korte verslagen van feiten, gebeurtenissen en openbare/MMingen, reportages enactualiteiten.
AFFAIRS	Actualiteitprogramma dat dieper ingaat op hetNUwS, in het algegemeen met een andere presentatiestijl en een ander concept, inclusief debatten en analyses.
INFO	Programma met als doel advies te gewven, in de breedste zin des wooods.
SPORT	Programma over enig aspect van sport.
EDUCATE	Programmaat in de eerste plaats bedoeld is om iets van te leren, met de nadruk op de formele kan-ten van het onderwijs.
DRAMA	Alle hoorspelen en radio-series.
CULTURE	Programma's over enig aspect van de nationale de regionale cultuur, inclusief taal, theater enz.
SCIENCE	Programma's over de natuurwetenschappen en technologie.
VARIED	Voornamelijk gezrukt voorlicht amusement praatprogramma's die Niet onder een andere categorie vallen. Bijvoorbeeld quizzes, panel-spelletjes, interviews met beroemdheden ed.
POP M	Commerciele mumiek, gewoonlijk beschouwd als populair in het huidige tijdsgewricht, vaak opdui-kend op ranglijsten van platenverkopen van dit moment of uit het recente verleden.
ROCK M	Hedendaagse moderne mumiek, gewoonlijk geschreven en uitgevoerd doorjonge muzikanten.
EASY M	Gemakkelijk in het gehoor liggende hedendaagse mumiek, Niet zichnde Pop, Rock of Klassiek, noch behorend tot een van de gespecialiserde mumiekstijlen, Jazz, Folk of Country. Muziek in deze categorie is vaak, maar nicht alti\d, vocaal en gewoonlijk van korte duur.
LIGHT M	Klassieke Muziek voor een breed publiek, Niet speciaal voor afficionado's. Bijvoorbeeld instrumentale mumiek en individuèle of koorzang.
CLASSICS	Uitvoeringen van de grote orkestrale werkken, symfonieen, kamermuziek enz. inclusief de grote opera's.
OTHER M	Muziek die Niet onder de andere titels valt. Vooral voor specialisische genres als Rhythm & Blues en Reggae.
WEATHER	Weerberichten, voorspellingen en Meteorologische informatie.

Gebruiken van het Radio Data Systemeem (RDS) (vervolg)

FINANCE	Beursberichten, handel en industrié enz.
CHILDREN	Programma's voor een jegdig publiek vooral ter vermaak, minder ter lering.
SOCIAL	Programma's over mensen en dingen die invloed hebben op individuen en groepen mensen. Inclusief sociologie, geschiedenis, aardrijskunde, psychologie en maatschappij.
RELIGION	Alle kanten van overtuiging en geloof met betrekking tot God of Goden, de aard van het bestaan en ethiek.
PHONE IN	Waarin gewone mensen hun(AP)men op de radio tot uitrukking brengen via de telefoon of in een publiek forum.
TRAVEL	Programma's over reizen maar bestemmingen(dicht-bij en veraf, groepsreizen en reideeien en kan-sen. Niet voor het aankondigen van problemen, vertragingen of wegomleggingen met gevolgen voor het dagelijkke verker, waaroor de TP/TA berachten bedoeld(zijn.
LEISURE	Programma's over recreationale activiteiten waar de luisteraar maybeijk aan deel kan nemen. Bijvoorbeeld tuinieren, vissen, antiek verzamelen, kokke-rellen, eten en wijn enz.
JAZZ	Polyfone syncopatische muziek gekarakteriseerd door improvisatie.
COUNTRY	Liedjes die ontstaan+zijn in het zuiden van de Verenigde Staten of de muzikale traditie van die regio voortzetten, gekarakteriseerd door een gemakkelijk in het gehoor ligende melodie en een tekst met een verhaal. Gekenmerkt door een gemakkelijk in het gehoor ligende melodie en tekst met een verhaal.
NATION M	Actuele populaire muziekuit het land of de regio zich in de landstaal, in contrast tot internationale populaire muziek die gewoonlijk geinspireerd is op Amerikaanse of Engelse muziek en in het Engels worden uitgevoerd.
OLDIES	Muziekuit de zogeheten "gouden tijd" van de populaire muziek.
FOLK M	Muziek die geworteld is in de muzikale traditie van een bepaald volk, gewoonlijk uitgevoerd op akostische instrumenten. De teksten zijn soms gebaseerd op historische gebeurtenissen of Personen.
DOCUMENT	Programma's die van doen hebben met feitelijke zaken, gespreenteerd in een onderzoekende stijl.
TEST	Uitgezonden wonneer ontvangers ofoodzendapparatuur getest worden.
ALARM	Noodbericht, uitzegzonden onder uitzonderlijke omstandigden om te waarschuwen voor gehurenissen die een publiek gevaar vertegenwoordigen.
TP	Uitzendingen met verkeersinformationatie.
TA	Er wordt verkeersinformationatie uitzgezonden.

Timer en inslaaptimer bediening (Alleen afstandsbediening)

Timer-gestuurd weergeven:

Het toestel schakelt in en speelt de gewenste bron: (CD, TUNER, USB, iPod, LINE IN) op de vooraf ingesteldearend.

Dit toestel heeft 2 timers: ONCE TIMER en DAILY TIMER.

Eénmalige timer:

De éénmalige timerweergave werkst slechts eén keer op de ingestelde tijd.

(Indicator "⊙").

Dagelijkse timer:

De dagelijkste timerafspeel werkst)iedere dag op de ingestelde tijd. Stel de timer bijvoorbeeld in voor gebruik als wekker.

(Indicator "DAILY").

Gecombineerd gebruiken van de éénmalige timer en dagelijkse timer:

Gebruik bijvoorbeel de eénmalige timer voor het luisteren maar een radioprogramma en de dagelijkke timer voor het gewekt worden.

1 Stel de dagelijkse timer in (bladzijde 21).
2 Stel de Once Timer in (bladzijde 21).

Timer-gestuurde weergave

Voor u de timer in gaat stellen:

• Controller dat de juisteijd voor de klok is ingesteld (zie bladzijde 9). U kunst de timerfunctie zich gebruiken indien Niet ingesteld.
• Voor timer-gestuurde weergave: Kies wat u wilt weergeven: stek de USB in, laad discs of plaats de iPod in de dock.

1 Druk op de STANDBY/ON toets om de spanning in te schakelen.
2 Houd de CLOCK/TIMER-toets ingedrukt.
3 Druk binnen 30 seconden op de « of » toets om "Once" of "Daily" te kiezen en druk op de ENTER toets.
4 Druk binnen 30 seconden op de « of » toets om "Time set" te kiezen en druk op de ENTER toets.
5 Druk op de toets of als u een bron voor timerweergave (CD, TUNER, USB, iPod, AUDIO IN, LINE IN) wilt selecteren. Druk op de ENTER-toets.

Als u de tuner als bron kiest, moet u met de « of » toets een zenderkiezen enervolgens op de ENTER toets drukken. "No Preset" worden getoond als er geen zender is vastgelegd en de timerinstelling worden geannuleerd.

6 Druk op de toets « of « als u de dag wilt instellen, druk daarna op de ENTER -toets.
7 Druk op de ENTER-toets om deijd in te stellen. Druk op de toets of en druk cervolgens op de ENTER-toets.
8 Druk op de toets « of « als u de Minutes wilt instellen, druk daarna op de ENTER -toets.
9 Stel de stootijd in zoals in stappen 7 en 8 hierboven.
10 Het volume kan met gebruik van de toets VOL (+ of -) worden afgesteld, enervoigens drukt u op de ENTERtoets.
11 Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zetten. De "TIMER" indicator Licht op en het toestel staat gereed voor timerweergave.

12 Wanner de ingestelde tijd bereikt worden, za de weergave begininnen. Het volume worden geleidelijk tot het ingestelde niveau verhoogd. De timer indicator knippertijdens timerweergave.
13 Wanner de voor de timer ingestelde eindtijd is bereikt, het het systeme zichseld in standby.

Eénmalige timer:

De timer worden geannuleerd.

Dagelijkse timer:

De timer werkt elke dag op bezelfdeijd. Dit gaat door totdat de instenting voor de dagelijkse timer worden geannuleerd. Annuleer aanom de dagelijkse timer indien u deze Niet wilt gelebruiken.

Opmerkingen:

• Selecteer "USB" of "LINE IN" in stap 5ijdensuitvoering van de Timer-wergave als een anderapparaat op het USB-aansluitpunt is aangesloien.
• Dit toestel schakelt zichelf nu in of schakelt automatisch maar stand-by. Het aangesloten apparaat worden echter Niet aan- of uitgeschakeld. Volg stap "Annuleren van de timer worden gecontrolerd" op deze bladzijde als u timerweergave wilt stoppen.

Deinstalling van de timer wordt gecontroleerd:

1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt.
2 Druk binnen 30 seconden op de 一 _ 一 of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets.
3 Druk binnen 30 seconden op de toets of om "Timer Call" te selecteren en druk dan op de ENTERtoets.

Annuleren van de timer worden gecontroleerd:

1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt.
2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets.
3 Druk binnen 30 seconden op de toets of om "Timer Off" te selecteren en druk dan op de ENTERtoets. De timer worden geannuleerd (de gemaakte instelleningen worden darüber nicht gewist).

Opnieuw gebruiken van de vastgelegde timerinstelling:

De gemaaakte timerinstelling blijft in het geheugen vastgelegd. Voer de volgende handelingen uit om bezelfde instelling opnieuw te gebruiken.

1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt.
2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets.
3 Druk binnen 30 seconden op de toets of om "Timer On" te selecteren en druk dan op de ENTER-toets.
4 Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zieten.

Opmerking:

The instelling van de tijd voor teruggezet als het netsnoer wordt verwijderd of ingeval van een stroomuitval.

Timer en inslaaptimer bediening (Alleen afstandsbediening) (vervolg)

Slaaptimer

De radio, compact disc, iPod, USB en Line In können alle automatisch worden uitgeschakeld.

1 Geef de gewenste geluidsbron wee.
2 Druk op de SLEEP-toets.
3 Druk binnen 5 seconden op de cijfertoets om deijd in te stellen. (1 minuut ~ 99 minutes)
4 Druk op de ENTER-toets. "SLEEP" zal verschijnen.
5 Het toestel schakelt automatisch standby nadat de ingestelde vrij is verstreten. Het volum zal 1 minuut voor de inslaaptimer afgelopen is, worden verlaagd.

Controleren van de resterende slaaptijd:

1 Druk wanneer "SLEEP" worden getoond op de toets SLEEP.

Annuleren van de inslaaptimer:

Druk op de STANDBY/ON toets verwijl "SLEEP" worden goedond. Ga als volgt te werk om de inslaaptimer te annuleren zonder het systeme standby te schakelen.

1 Druk wanner "SLEEP" worden getoond op de toets SLEEP.
2 Druk de "0" toets twee keer binnen 5 seconden tot "SLEEP 00" verschijnt.

Gebruik van de timer en de inslaaptimer samen

In slaap vallen en timerweergave:

U=kunt bijvoorbeeld met het geluid van de radio in slaap vallen en de volgende ochtend door een CD gewekt worden.

1 Stel de slaaptijd in (zie hierboven, stappen 1 - 5).
2 Stel de timer voor het afspelen in, verwijl de inslaaptimer is ingesteld (stappen 2 - 9, bladzijde 22).

Hoofdtelefoon

Draai het volume Niet op volle sterkte, wanner u het apparaat inschakelt en luister maar muziek bij matige geluidsniveaus. Excessieve geluidsdruk ut oor- en hoofdtelefoons kan gehoorverlies veroorzaken.
Zet het volume laag voor u de hoofdtelefoon aansluit of uit het toestel haal.
Let er op dat de gebruekte hoofdtelefoon een 3,5 mm diameter stekker heeft en een impedante tussen de 16 en 50 Ohm. De aanbevalen impedante is 32 Ohm.
- Door een hoofdtelefoon aan te sluiten, worden de luidsprekers automatisch uitgeschakeld. Stel het volume in met de VOLUME regelaar.
- Alleen X-HM20: Er is geen geluid hoorbaar vanuit de iPod/iPhone via de hoofdtelefoons die op het apparaat zijn aangesloten. "HP INVALID" verschijnt op de display als de hoofdtelefoons worden aangesloten wanneer de iPod/iPhone-functie is geselecteerd.

Veel vermeende problemen können door de gebruiker zich worden opgelost, zonder een reparateur in te schaken.

Als er iets mis lijkt met dit product, dient u eerst de onderstaande punten te controlleren voor u contact opneemt met uw erkende PIONEER dealer of servicecentrum.

Algemeen

Symptom	Mogelijk oorzaak
• De juiste tijd is Niet voor de klok ingesteld.	• Is er een stroomstoring geweest? Stel de klok opnieuw in. (zie bladzijde 9)
• Het toestel reageert Niet na een druk op een toets.	• Zet het toestel in destandby-stand en zet hetvervolgens waar aan. • Als het toestel nog steeds Niet maar behoren functioniert, dien u het teresetten. (zie bladzijde 25)
• Geen geluid.	• Staat het volumeniveau op "Min"? • Is de hoofdtelefoon aangesloten? • Sluiten de luidsprekersn{oeren+kort?

CD-speler

Symptom	Mogelijk oorzaak
• Terugspelen start nicht. • De weergave stopt halverwège of verloopt Niet maar behoren.	• Zit de disc misschien ondersteboven in het toestel? • Voldoet de disc aan de standaarden? • Is de disc verwormd ofbekrast?
• Het weergevegen geluid slaat over of stopt middenin een fragment.	• Is het toestel onderhevig aan trillingen? • Is de disc erg vuil? • Heeft zich wellicht condens gezvermd binnenin het toestel?

■ Afstandsbediening

Symptom	Mogelijk ooorzaak
● De afstandsbediening werkt nicht.	● Zit de stekker van het toestel in het stopcontact?● Zijn de batterijen met de polen in de juiste richting ingezet?● Zijn de batterijen leeg?● Is de afstand of de hoek verkeerd?● Valt er sterklicht op de sensor voor de afstandsbediening?

Tuner

Symptom	Mogelijk ooorzaak
• De tuner produeertcontinu raregeluiden.	• Staat het toestel zich bijeen TV of computer?• Is de FM-antenne of AM-ringantenne justgeplaatst? Plaats deantonne verder uit de buurtvan het netsnoer indien te dicht bij elkaar.

USB

Symptom	Mogelijk oorzaak
● Apparaat kan nicht worden gedetecteerd.	● Is er een MP3/WMA bestand beschikbaar?● Is het apparaat correct verbonden?● Is het een MTP apparaat?● Bevat het apparaat alleen AAC bestanden?
● Terugspelen start Niet.	● Is het een autoersrechtelijk beschermd WMA bestand?● Is het een ongeschikt MP3-bestand?
● De verkeerdeijd wordt weergegeven.● De verkeerde bestandsnaam wordt weergegeven.	● Wordt een bestand met variabile bitsnelheid weergegeven?● Is de naam in Chinese of Japanese letters geschreven?

iPod en iPhone (alleen X-HM20)

Symptom	Mogelijk oorzaak
● Er is geen geluid te horen. Op de TV/monitor verschijt geen beeld.	● De iPod of iPhone speelt nicht. ● De iPod of iPhone is nicht correct aan het apparaat aangesloten. ● Zit de stekker van het toestel in het stopcontact? ● De videokabel is nicht correct aangesloten. ● De keuze voor de TV/monitor-ingang is nicht correct ingesteld. ● De iPod TV uit functie is nog intent ingesteld toen uitvoer video. ● Er is geen geluid humorbaar vanuit de iPod/iPhone via de hoofdtelefoons die op het apparaat zijn aangesloten.
● De iPod of iPhone worden Niet opgeladen.	● De iPod of iPhone.Maaktietn volledig contact met de aansluiorting. ● U gebruikt een iPod (3de generatie). ● De iPod of iPhone is Niet ondersteund. Ze page 10 voorCompatiblee modellen. ● De iPod of iPhone kan Niet worden opgeladen terwijl het hoofdapparaat op de USB-stand staat.
● "This accessory is not made to work with iPhone" of "This accessory is not supported by iPhone"verschijnt op het scherm van de iPhone.	● De batterij van de iPhone is bijna leeg. Laad de iPhone op. ● iPhone is Niet keurig gedokt.

Condensatie

Door plotselinge temperatuurverschillen en opslag of gebruik in een zeer vochigte ruimte worden condens in het toestel (CD-pickup, enz.) of op de zender van de afstandsbediening gezvormd. Condensatie kan storingen in de functie van het apparaat verroorzaken. U moet in geval van condensvorming de stroom ingeschakeld latent zonder een CD geplaatsst en wachten totdat normale weergave meer maybe is (ongeveer 1aar). Veeg condens met een zachte doek van de zender van de afstandsbediening alvorens deze voor bediening te gebruiken.

■ Als er zich een problem voordoet

Wanner dit product worden bloatgesteld aan sterke invloeden van buitenaf (mechanische schokken, abnormale statische elektriciteit, abnormale netspanning als gevolg van blikkseminslag, enz.) of wanner het toestel onjust bediend worden, is het möglichk dat er storingen optreden.

Als zich een dergelijk probleem voordoet, dient u het volgende te doe:

1 Zet het toestel UIT (standby) enervoigens wee aan.
2 Indien het toestel bij het vorige proces Niet teruggezet is, trek de stekker van het toestel dan uit het stopcontact en steek hem weer erin, en schakel dan het toesteleer aan.

Opmerking:

Indien geen van de handelingen het toestel weeherstelt, moet u het gehele geheugen terugstellen.

Terugzetten fabrieksinstellungen, het gehele geheugen wissen

1 Druk op de ON/STAND-BY-toets om het apparaat in te schakelen.
2 Druk herhaaldelijk op de LINE-toets van de afstandsbediening of op de INPUT-toets van de hoofdunit om de LINE IN-functione te selectoren.
3 Druk in de LINE IN-functionie op de toets « « van de hoofdunit en houd de toets ingedrukt totdat "RESET" verschijnt.

Let op:

Deze handling wist alle in het geheugen opgeslagen geveens, inclusief de klok-en timer-instellenen, voorkeuzenzenders en CD programme's.

Voor u het toestel verplaatst

Verwijder de iPod, het USB-geheugenapparaat en de discuit het toestel. Schakel het apparaat dan in de standby-modus. Wanneru u het toestel draagt met de iPod in de dock of een USB-geheugenapparaat of disc geplaatst, zou het toestel beschadig hunken raken.

Zorg voor uw CD's

Compact Discs zijn redelijk duurzaam, maar door vuil op het oppervlak van het schijfe kan er een afleesout ontstaan. Volg de onderstaande richtlijnen zodate u maximaal kunt profiteren van uw CD collectie en uw speler.

• Schrijn nicht op het schijfje, vooral nicht op de Kant zonder label, waar het signaal op staat. Maak geen marketing van enigerlei soort op dit oppervlak.
  Stel de CD's Niet blotout aan overmatige warmte of vochtighide, of aan direct zonlicht.
• Pak een CD altiijd vast aan de rand, en nooit aan het plaatopppervlak. Vingerafdrukken, vuil of water op de CD kan storingen bij het aflezen van de CD-signalenveroorzaken. Als een CD vuil is en daardoor Niet goed speelt, maak deleze dan schoon door met een zachte, droge doek van het middempunt uit maar de rand toe te vegen.

Onderhoud

Reinigen van de behuizing

Neem de behuizing vanijd totijd af met een zachte doek en een slap sopje en wrijf na met een droge doek.

Let op:

• Gebruik geen chemische middelen voor het reinigen (benzine, ververdunner enz.). Hierdoor kan de behuizing beschadigd raken.
• Probeer in geen geval het binnenwerk van het toestel te smeren. Dit kan storingen veroorzaken.

PIONEER behoudt zich hetrecht voor om het ontwerp en de technische gegevens aan te passen terwille van productverbeteringen zonder mededeling vooraf. De waarden geveven in het gedeelte "Technische gegevens" zich gebeaeerd op een gemiddeld model van de productielijn. Er kan dencherchter lichte afwijkingen bestaan per individuele toestel.

Algemeen

Voedingsbron	Wisselstroom 220 V tot 240 V, 50 Hz/60 Hz
Stroomverbruik	Stroom ingeschakeld: 45 W (X-HM20) 30 W (X-HM10) Stroom standby: 0,4 W
Afmetingen	Breedte: 215 mm Hoopte: 99 mm Diepfe: 300 mm
Gewicht	3,8 kg (X-HM20) 3,7 kg (X-HM10)

Versterker

Uitgangsvermögen	RMS: 15 W + 15 W (1 kHz,10% T.H.D., 4 Ohm)
Uitgangsaansluitingen	Luidsprekers: 4 Ohm 20 Hz tot 20 kHz Video-uitgang (alleen X-HM20): 1 Vp-p Hoofdtelefoon: 16 Ohm (aanbevolen: 32 Ohm)
Ingangsaansluitingen	Lijn in (analoge invoer): 500 mV/47 kOhm

CD-speler

Type	Multi CD-speler voor één disc
Signaalaflezing	Geen contact makende, 3-sraals halfgeleider laser leeskop
D/A Omzetter	Multi bit D/A omzetter
Frequentiebereik	20 Hz tot 20.000 Hz
Dynamisch bereik	90 dB (1 kHz)

USB

USB-ontvanger interface	● Werkt met USB 1.1 (Volledige slelheid)/2.0 Massapslagklasse ● Ondersteunt alleen Bulk en CBI protocol.
Compatible bestand	● MPEG 1 Layer 3 ● WMA (Niet DRM)
Compatible bitsnelheid	● MP3 (32 kbps tot 320 kbps) ● WMA (64 kbps tot 160 kbps)
Overige	● Maximale totale aantal MP3/WMA bestanden is 999. ● Maximale totale aantal mappings is 99 INCLUSIEF rootindex. ● De ID3TAG informatatie die ondersteunt worden zich allen TITLE, ARTIST en ALBUM. ● Ondersteuning ID3TAG versie 1 en versie 2.
Ondersteuning bestands-systeem	● Ondersteuning USB apparaten met Microsoft Windows/DOS/FAT 12/FAT 16/FAT 32. ● 2 kbyte bloklength voor sector.

Tuner

Frequentiebereik	FM: 87,5 MHz tot 108 MHz AM: 522 kHz tot 1.620 kHz
Voortingesteld	40 (FM en AM station)

Luidspreker

X-HM20
Type	2-weg type luidsprekersysteme Tweeter van 5 cm Woofer van 10 cm
Maximum ingangsvermögen	15 W
Impedantie	4 Ohm
Afmetingen	Breedte: 132 mm Hoopte: 260 mm Diepte: 173 mm
Gewicht	2,0 kg/per stuk

X-HM10
Type	2-weg type luidsprekersysteme Piezoelectric Tweeter Woofer van 10 cm
Maximum ingangsvermögen	15 W
Impedantie	4 Ohm
Afmetingen	Breedte: 132 mm Hoopte: 260 mm Diepte: 158 mm
Gewicht	1,6 kg/per stuk

Informatie over iPod/Phone/iPad:

Made for

iPod iPhone iPad

"Gemaakt voor iPod", "Gemaakt voor iPhone" en "Gemaakt voor iPad" wil zeggen dat een elektronische accessoire special ontwikkel is voor verbinding met respectievelijk een iPod, iPhone of iPad, en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is net verantwoordelijk voor de werking van dit apparaeanoor het voldoen aan de veilighsnormen en wettelijk normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod of iPhone invloed kan hebben op de draadloze prestatie.

Alle rechten voorbehonden.

BAxH0

CmBON MOnHHN,3aKIOHcHbN B
paBHocTOPOHNH TpeyRbNbN,
ncIbONb3yETcNdI pReDnpyKeJDeHNA
PiOb3oBATEJIaOB OoAChOM HANpRAKeHINs
BHTPn KOpNcyaM3dEINa, KOtOPe MOKet
6bTbDOCTATOHO BVICOKHM N cTstb
piuHNOH npoKeHn HIOJei
3eKnTPrueckMn TOKO.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

BHIMAHHE:

BO N3SEKAHNE IOPAKEHNIAEJIKTPNUCECKN TOMK HE CHMMAITE KPBILIKY (HIN 3AДПЮCTEKNHY).BHTPNHE CODEPKATCRDEATIN, PINEDA3HAeHHBIEДПENPEMOHTA ПОЛьЗВATEEN.ДИ NBCLJYXBAHINOBAPTATECБК KBALIMIФИLIOPABHOMGYCOTPYUNKCEPBRCHONCIJYKbI.

Bocknmuatentbbln 3naK,3aJIIOUeHHbN B paBHOCTOpOHNN TpeYONbHk, nCNOlb3yETc IJNAIpyDnpeXdHnna Nbo3OBeTEnI O HANmN B INTePaType, NOctabnEMoB KOMnEKeTc Cn3dEniEm, BAKhblx yka3aHnNo paBoTe C HmN O6CbNyKBAHnO.

D3-4-2-1-1_A1_Ru

PPEyIPEXDEHNE

DaHHoe o6opuyOboAHne He YBnIeTc
BoOnHe npOnucaemblm.Bo n36bXaHne IooXapa nn
npAoxhenyJNEKPTNueCKHM TOKOM He NOMEuaite
pRdom c o6opuyDoBaHnEM EMKOCTn C KNDKOCCTMn
(Hanpimep, Ba3b, UBeTOUHbIe rOpShk) nIeDonyckaiTe NoopaAnHa Hero Kaenb, 6pbI3r, DoxJa
nIIN BnIa. D3-4-2-1-3_A1_Ru

PPEyIPEXDEHNE

Ipeod npBbIM 6KJIIOUeHueM oObpyo8aHnE hUMamEnbHO npOumme cneOyouu pa3d0en. HanpXeHne B 3NeTPOcTeN MoKet 6bItb pa3HbIM Bpa3nnHbIX CTpaHx N pERnoHAX.Y6eDInTeCb, YTO ceTeBOe HapXeHne B MeCTHOCTN, Tpe 6ydet NCNoBt3OBaTBc DaHHOE yCTPOJCTBO, COOTBeTcByET Tpe6yEMOMy HApXeHnO (Hapnepm,230 B nnn 120 B), yka3aHHOMy Ha 3aHne naHei. D3-4-2-1-4*A1_Ru

PNEyPPEKDEHNE

Bo n36bexhaHne noxapa He npBnPKaIte K o6obyDauHHIO CTCHNHIOTKpbITOrTO ORTH (HapIMep, 3AZXKHeHbIe CBEH). D3-4-2-1-7a_A1_Ru

OB3ATEBHA BHTINJRA

Пиу установке усточьа обесенье Достатуhoe npocctpahtcBO дя BEHTNIAHIN BO n3bexahme NOblseня Tempepatby BNYtpn yustpoCTBa (He Mehee 10 cm cbepyx, 10 cm cadni no 10 cm cneBa cnpaba).

PNEyPPEXDEHNE

B KOpnyce ycStpoCTBa IMeIoTcA IeINn OtBepCTnIa nIe BHTInIaIin, OBeCneuBaIOUme HaTeKHyIOpaOby N3dEINr IaauNuaIOUme erO ot NpeperpeBa.BoI36eKaHHe NOxapar 3TN OtBepCTnI Hb Koem cNyae He CNeJyET 3akPbIBaTb INI 3ACNOHbTb DpyrIMn PpeDMaTIa (ra3eTAMn, CKATEPTMn I uToPAMn) INI YcTaHaBNIbATb o6OpDoyBaHne HA ToTICIst KObe INI NocETIN. D3-4-2-1-7b*.A1R

YcIOBnI 3KcnnyatauN

iPod/iPhone: Het coeHHeHH.

CD/USB:BpeKHMocCTaHOBKH.

LINE IN: He o6happyken BxOIOH CNHnA HII OH OYeH NIIK3A CJIIIIMMOCTb 3Byka.

Приимеанно:

ToIbko X-HM20: OJnako, ecJIn yctpoiCTBO iPod/iPhone yctaHOBJIeBO B JOK-CTaHIO, anIapat NaHcET 3apJaTbCJ.

BpeKHMoeOKnDaHnHaDnCIIeepNoBHTcNnIKAuaH«ChargeMode

PnirnyuheHne 3Byka

PnHa KaTHH N KOHNI MUTE Ha NByte DY 3BvK BpeMeHHo PnHJNaaetc. IIOBtOHO HAKMHTe 3Ty KNOHky IINBOCCTAHOBJIeHHRAIPOMKCTH.

PeryunpoBaHne Hn3Knx YacTOT (peXIM P.Bass)

Ппг Борв Вклочьдднг.TИТANHIN AIIAPAT BXOДT B pEKHM Pbass,ПИН KOTOPOM BbIeJIaHTocI H3K3E qAToIb.ДIЯ OTMEnbIpeKHMa P.bass HAKMIETI KHOKNI P.BASS hIyIbTe IV

PerylnpoBaHne Hn3Kxu YactOT

1 HaKMHTe KHOIky BASS/TREBLE, YTO6bI bYb6paTb Iapametp «Bass».
2 B TeneHHe 5 cekHJn HAKMHTe KHOKNY VOL ^+ nHJ - ,TTO6bI OTPeyHIOPBAtB HIKNCA QACTOy.
