Producttype	Tafelstandaard voor plasmascherm
Merk en model	PIONEER PDK-TS12
Schermcompatibiliteit	Pioneer PDP-5060HD / PDP-4360HD / PDP-506XDE / PDP-436XDE / PDP-506FDE / PDP-436FDE / PDP-506HDG / PDP-436HDG
Afmetingen (met S-kolommen)	577 mm (breedte) x 249,5 mm (hoogte) x 380 mm (diepte)
Gewicht	10,5 kg
Verstelbare helling	2° naar voren of naar achteren
Rotatie	10° naar links en rechts
Inbegrepen steunkolommen	S-kolommen (kort) en L-kolommen (lang) afhankelijk van luidsprekermodel
Inhoud van de doos	Tafelstandaard, S- en L-kolommen, inbussleutels (6 mm en 10 mm), kabelbinders, montageschroeven (M8), gebruiksaanwijzing
Aanbevolen installatie	Op een vlak en stabiel oppervlak, door twee personen
Veiligheidsmaatregelen	Gebruik vloer- of wandmontageschroeven om kantelen te voorkomen (schroeven niet meegeleverd)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen
Reserveonderdelen	Schroeven, kolommen en inbussleutels verkrijgbaar bij de Pioneer-dealer
Repareerbaarheid	Standaard niet door de gebruiker te repareren. Neem contact op met een professionele installateur voor wijzigingen of reparaties
Voeding	Niet van toepassing (mechanische steun)

Veelgestelde vragen - PDK-TS12 PIONEER

Op welke schermen kan de PDK-TS12-standaard worden geïnstalleerd?

Deze standaard is uitsluitend ontworpen voor Pioneer-plasmaschermen uit de series PDP-5060HD, PDP-4360HD, PDP-506XDE, PDP-436XDE, PDP-506FDE, PDP-436FDE, PDP-506HDG en PDP-436HDG. Gebruik hem niet met andere modellen.

Welke gereedschappen zijn nodig om de standaard te monteren?

De standaard wordt geleverd met twee inbussleutels (6 mm en 10 mm). Geen ander gereedschap is nodig.

Hoe kiest u de juiste steunkolommen?

Raadpleeg de tabel op pagina 24 van de handleiding. De korte kolommen (S) worden aanbevolen voor luidsprekers PDP-S38/S37, de lange kolommen (L) voor PDP-S39. Als u geen luidsprekers gebruikt, gebruik dan de S-kolommen.

Wat is het maximale ondersteunde gewicht?

De standaard is ontworpen voor Pioneer-plasmaschermen met een gewicht van ongeveer 32 kg voor een 50-inch en 26 kg voor een 43-inch (alleen scherm). Overschrijd deze limieten niet.

Hoe stel ik de helling van het scherm in?

Draai de verankeringsbouten (links en rechts) los met de inbussleutel, kantel het scherm voorzichtig (max. 2°) en draai de bouten vervolgens stevig vast. Houd het scherm altijd vast tijdens het aanpassen.

Kan ik het scherm na installatie draaien?

Ja, de standaard maakt een rotatie van 10° naar links en rechts mogelijk. Zorg voor voldoende ruimte eromheen om contact met de muur of voorwerpen te voorkomen.

Hoe voorkom ik dat de standaard kantelt?

Gebruik schroeven (diameter 6 mm, lengte >20 mm) om de standaard aan de tafel of vloer te bevestigen, of bevestig het scherm aan de muur met stevige kabels of kettingen (niet meegeleverd). Raadpleeg pagina 30 van de handleiding.

Wat moet ik doen als de meegeleverde schroeven niet geschikt zijn voor mijn scherm?

De meegeleverde M8-schroeven zijn specifiek voor de aangegeven Pioneer-modellen. Neem voor andere schermen contact op met een professional. Gebruik nooit niet-passende schroeven.

Hoe reinig ik de standaard?

Gebruik een zachte, droge doek. Gebruik geen chemicaliën, oplosmiddelen of schurende middelen die de afwerking kunnen beschadigen.

Is de standaard repareerbaar?

Deze standaard is niet ontworpen om door de gebruiker te worden gerepareerd. Neem bij schade contact op met uw Pioneer-dealer of een professionele installateur.

GEBRUIKSAANWIJZING PDK-TS12 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze gebruiksaanwijzing aandachtig door voor een veilige en juiste bediening van dit model.

Berg de gebruiksaanwijzing veilig op voor het geval u deze later wilt raadplegen.

BELANGRIJK BERICHT - Neem het hieronder vermelde

model- en serienummer van deze apparatuur over.

Deze nummers treft u aan op de achterzijde.

Modelnr. ____

Serienr. ____

Bewaar deze nummers voor later gebruik.

Installatie

• Raadpleeg uw verkoper indien u problemen met de installatie ondervindt.
• Pioneer is niet verantwoordelijk voor schade veroorzaakt door onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen.

Inhoud

Waarschuwingen 56

Controleer de meegeleverde onderdelen .... 57

Tabel voor de te gebruiken steunkolommen .... 57

Monteren van de Staander 58

Bevestiging van de Plasma-Display 59

Instellingsmechanisme voor de voor- en achterwaartse hellingshoek 60

Installeren van het Product op een Rek, etc. 61

Voorbereiding van de kabels 62

Zorg ervoor dat het apparaat niet omvalt 63

Vastzetten van de draaiing voorwaarts 64

De plasma-display loskoppelen van de staander...... 64

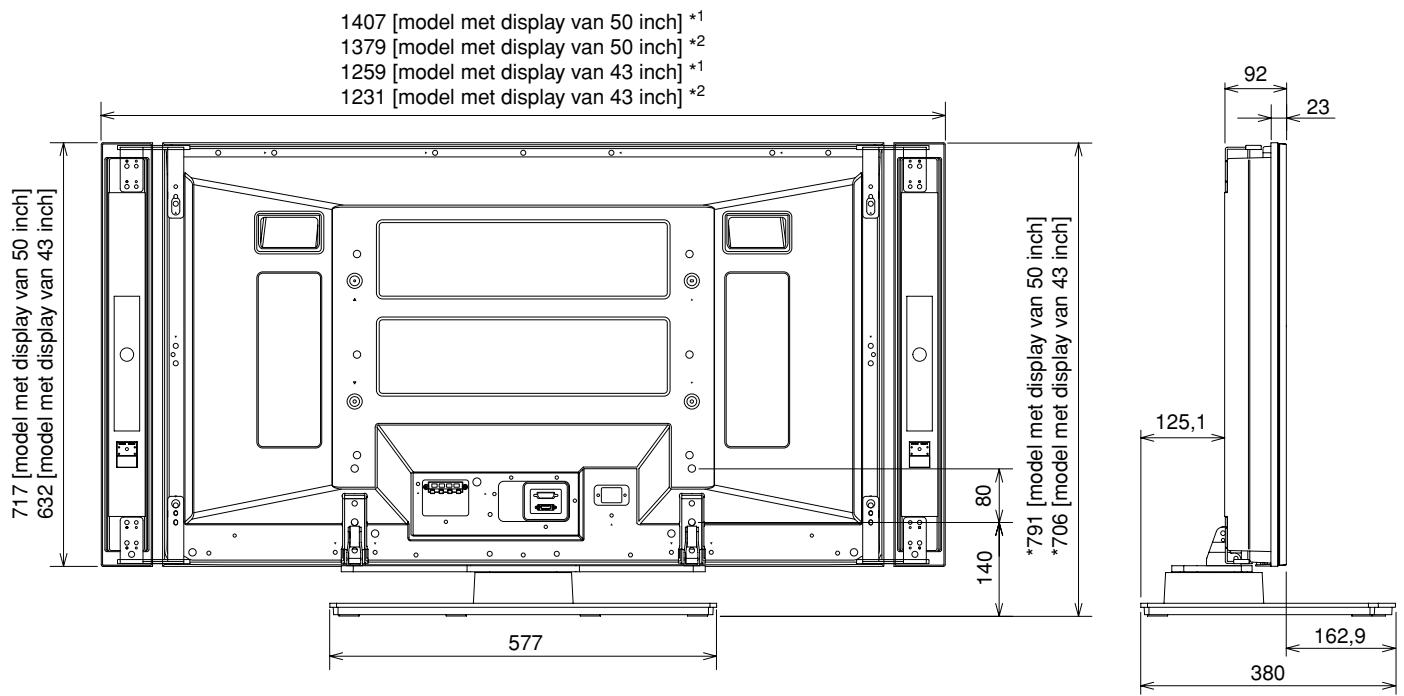

Schema van afmetingen....65

Waarschuwing

Dit symbool geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Waarschuwingen

Dit product is een tafelstaander die speciaal is ontworpen voor de plasma-displays van Pioneer (PDP-5060HD / PDP-4360HD / PDP-506XDE / PDP-436XDE / PDP-506FDE / PDP-436FDE / PDP-506HDG / PDP-436HDG).

Indien dit product met een ander model wordt gebruikt kan door instabiliteit schade worden veroorzaakt.

Neem s.v.p. contact op met het verkooppunt waar u deze staander heeft gekocht voor meer informatie.

Het product mag niet op een andere dan de aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor bestemde plasma-display worden gebruikt, noch mag de staander worden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installatie is zeer gevaarlijk omdat de staander kan omvallen of een ander ongeval kan veroorzaken.

Plaats van installatie

• Kies een plaats die stevig genoeg is om het gewicht van de staander en de displays te kunnen dragen.
• Zorg ervoor dat de staander op een vlakke en stabiele plaats wordt geïnstalleerd.
• Plaats het apparaat niet buiten of in een vochtige omgeving zoals bij een warmwaterbron of nabij het strand.
• Installeer de staander niet waar hij blootstaat aan trillingen of schokken.

Montage en installatie

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de daarvoor bestemde plaatsen.
  Een ongeval zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geïnstalleerd, omdat de staander niet was geïnstalleerd volgens instructies.
• De display dient altijd door twee of meer mensen te worden geïnstalleerd om er zeker van te zijn dat hij veilig wordt geplaatst.
• Koppel voorafgaande aan installatie de display en randapparatuur los van de netspanning, en verwijder vervolgens de netstekker uit het stopcontact.

Dit product kan 10° naar links en naar rechts, en ongeveer 2° voorwaarts en achterwaarts gedraaid worden.

Plaats geen objecten binnen het rotatiebereik van dit product en de plasma-display. Installeer het product zodanig dat het tijdens normaal gebruik niet uit het rek of een andere plaats waar het is geïnstalleerd uitsteekt. Indien dit niet in acht wordt genomen, kunnen ongevallen zoals het breken of omvallen van de apparatuur zich voordoen (zie blz. 61).

Tijdens de afstelling van de hoek voorwaarts en achterwaarts, dient u er uiterst nauwkeurig op te letten dat uw handen niet in de ruimte tussen de onderzijde van de plasma-display en de staander geraken (zie blz. 60).

Voorkom ongevallen veroorzaakt door het omvallen van het product tijdens bijvoorbeeld een aardbeving door de juiste maatregelen te nemen zodat de staander niet omvalt (zie blz. 63).

Controleer de meegeleverde onderdelen

Controleer voorafgaande aan montage en installatie of u alle meegeleverde onderdelen heeft ontvangen.

• Tafelbladstaander x 1


• Steunkolommen S x 2 [korte kolommen]
  *Kan niet worden gebruikt voor de installatie van de PDP-S39.

• Zeskantsleutel x 1 (Afmeting diagonaal: 6 mm)


• Moersleutel x 1 (10mm)


• Kabelbinders x 2


• Montageschroeven ① (M8 x 16 mm: zilverkleurig) x 4 [Voor het vastzetten van de steunkolommen en de tafelbladstaander]


• Montageschroeven ② (M8 x 30 mm: zilverkleurig) x 2


• Montageschroeven ③ (M8 x 40 mm: zwart) x 2


• Montageschroeven ④ (M8 x 60 mm: zilverkleurig) x 2
  *Deze kunnen worden gebruikt om de PDP-436SX te installeren.

• Gebruiksaanwijzing (dit document) x 1


Tabel voor de te gebruiken steunkolommen

Welke steunkolommen voor deze staander worden gebruikt is afhankelijk van de Plasma-Display en de speakers die u heeft gekocht. Kies de steunkolommen aan de hand van onderstaande tabel.

Uw regio	Door u gekochte product		Steunkolommen S (korte kolommen)	Steunkolommen L (lange kolommen)
	Plasma-Display	Speaker
Japan	PDP-506HD / PDP-436HD		Aanbevolen	*Kan worden gebruikt
	PDP-436SX	(Geïntegreerde Plasma-display en speakers)	Kan niet worden gebruikt	Wordt gebruikt
Noord-Amerika	PDP-506PU / PDP-436PU	PDP-S38 / PDP-S37	Aanbevolen	*Kan worden gebruikt
		PDP-S39	Kan niet worden gebruikt	Wordt gebruikt
		Zonder speakers	Aanbevolen	*Kan worden gebruikt
Europa	PDP-506PE / PDP-436PE	PDP-S38 / PDP-S37	Aanbevolen	*Kan worden gebruikt
		PDP-S39	Kan niet worden gebruikt	Wordt gebruikt
		Zonder speakers	Aanbevolen	*Kan worden gebruikt
Elders buiten Japan, Noord-Amerika en Europa	PDP-506PG / PDP-436PG	PDP-S38 / PDP-S37	Aanbevolen	*Kan worden gebruikt
		PDP-S39	Kan niet worden gebruikt	Wordt gebruikt
		Zonder speakers	Aanbevolen	*Kan worden gebruikt

*: Kan worden gebruikt wanneer het scherm op hoogte is geplaatst.

Monteren van de Staander

Let op

• Monteer de staander op een vlakke tafel, etc.
• Voeg twee schroeven verticaal in de gaten en draai ze niet steviger vast dan nodig.

Wijze van monteren

1 Kies de steunkolommen die moeten worden aangebracht (zie de "Tabel voor de te gebruiken steunkolommen" op blz. 57).

Kies de steunkolommen overeenkomstig de speakers die u heeft aangekocht met inachtneming van het navolgende (Slechts één van de twee soorten beschikbare steunkolommen dient te worden gebruikt).

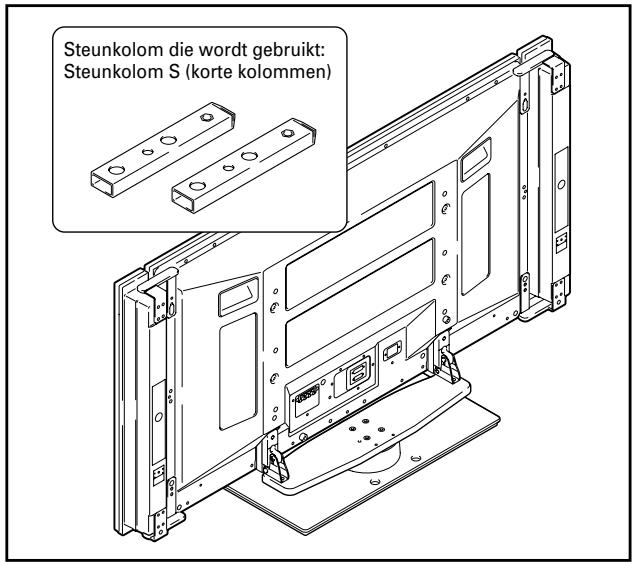

Wanneer de door u aangeschafte speakers PDP-S38 of PDP-S37 zijn.

[Steunkolom die wordt gebruikt: steunkolom S (korte kolommen)]

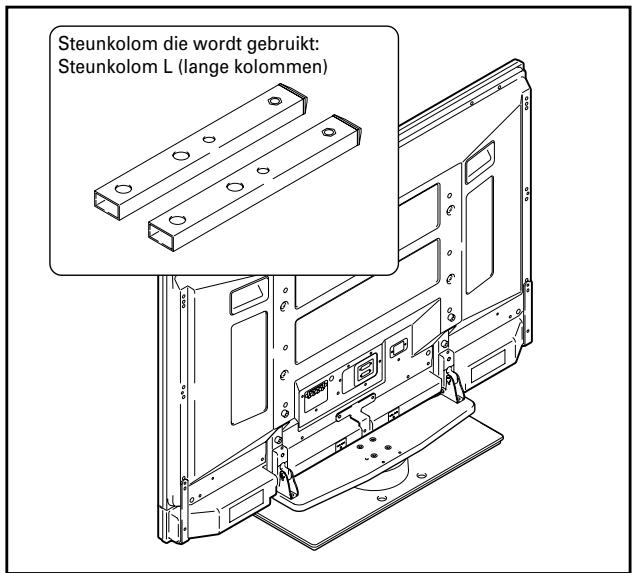

Wanneer de door u aangeschafte speaker PDP-S39 zijn.

[Steunkolom die wordt gebruikt: steunkolom L (lange kolommen)]

Steunkolom S (korte kolommen) kunnen niet worden gebruikt.

2 Bevestig de steunkolom met de montageschroeven ① (op 4 plaatsen aan de linker- en rechterzijde) aan de staander.

Bevestig eerst met gebruik van de bijgeleverde zeskantsleutel de bovenste montageschroef, en vervolgens de onderste montageschroef, en draai ze niet helemaal aan.

3 Draai de montageschroeven nu (op 4 plaatsen aan de linker- en rechterzijde) helemaal aan.

Let op

Zorg ervoor dat de niet gebruikte steunkolommen samen met de zeskantsleutel, de open moersleutel en de Gebruiksaanwijzing goed worden opgeborgen.

Bevestiging van de Plasma-Display

Het gewicht van een Plasma-Display van 50 inch (zonder speakers) bedraagt ongeveer 32 kg; van een model van 43 inch (zonder speakers) bedraagt het gewicht ongeveer 26 kg. Vanwege hun vlakke vorm zijn ze instabiel en zijn er tenminste twee mensen nodig voor de montage en installatie.

Let op

• Zorg ervoor dat de plasma-display op een vlakke plaats wordt geïnstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze niet steviger vast dan nodig.
• Zorg ervoor dat u de steunkolommen zorgvuldig overeenkomstig de opstelling van het door u aangeschafte type speakers plaatst met inachtneming van de procedure in de Montage van de Staander.

Bevestigingsmethode

1 Bevestig de plasma-display aan de staander.

Bevestig zoals bij de pijlen aangegeven de steunkolommen van de staander aan het onderste gedeelte van de plasma-display, en leidt ze vervolgens verticaal naar binnen. Zorg ervoor dat de steunkolommen van de staander niet in enig ander gedeelte van de plasma-display dan in de invoegsleuven van de staander worden geplaatst, anders kan het paneel of de uitgangen van de plasma-display beschadigd raken of kan de staander kromtrekken.

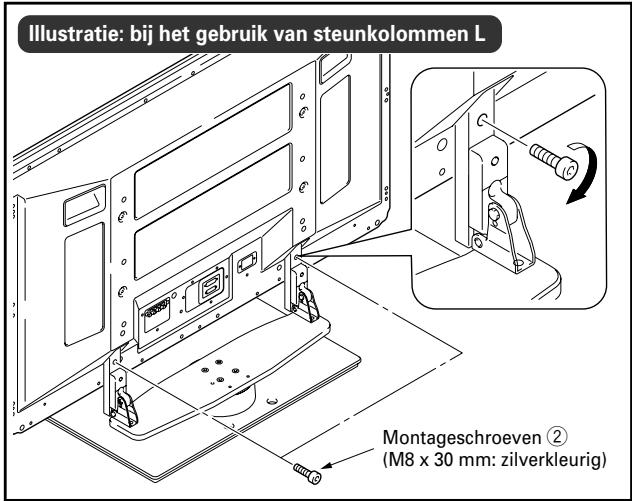

2 Het vastzetten van de plasma-display met montageschroeven ②.

Schroef deze stevig vast met gebruik van de bijgeleverde zeskantsleutel.

3 Het vastzetten van de plasma-display met montageschroeven ③.

Bevestig de plasma-display op de bij de pijlen aangegeven plaatsen met gebruik van de bijgeleverde zeskantsleutel.

4 Bevestiging van de speakers.

Zie de gebruiksaanwijzing van de speaker voor de wijze van monteren.

Instellingsmechanisme voor de voor- en achterwaartse hellingshoek

Bij deze standaard kan de hellingshoek van de Plasma-Display binnen een bereik van ongeveer 2° naar wens voorwaarts en achterwaarts worden ingesteld.

Let op

• Zorg ervoor dat de hoek pas wordt ingesteld nadat de plasma-display is bevestigd.
• Zorg ervoor dat deze op een vlakke tafel of op ander vlak oppervlak wordt geplaatst.
• Houd de bovenzijde van de plasma-display vast terwijl u de hoek instelt.

Procedure voor Instelling

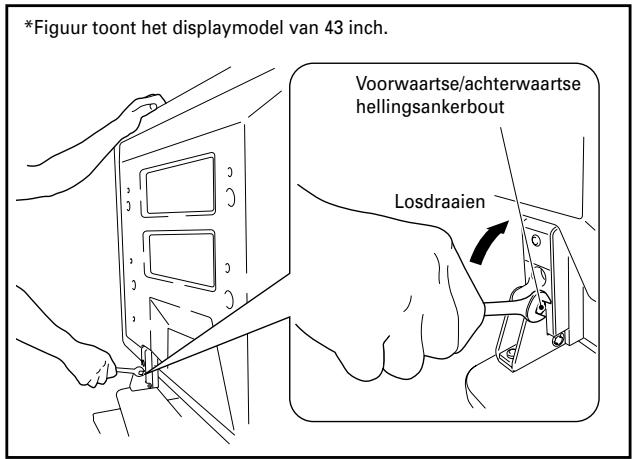

1 Maak met gebruik van de moersleutel de ankerbouten voor de voor- en achterwaartse hellingshoek los (2 plaatsen aan de linker- en rechterzijde).

Terwijl u de bovenzijde van de plasma-display vasthoudt maakt u de voorwaartse/achterwaartse hellingsankerbouten aan de linker- en rechterzijden los door deze met gebruik van de bijgeleverde moersleutel naar boven te draaien.

2 Stel de gewenste hoek in.

Stel de gewenste hoek in door de plasma-display langzaam voor- of achterwaarts te bewegen.

Let op

Zorg ervoor wanneer u de hoek instelt dat u de handen verwijderd houdt van de met de pijl op bovenstaande figuur aangegeven plaats.

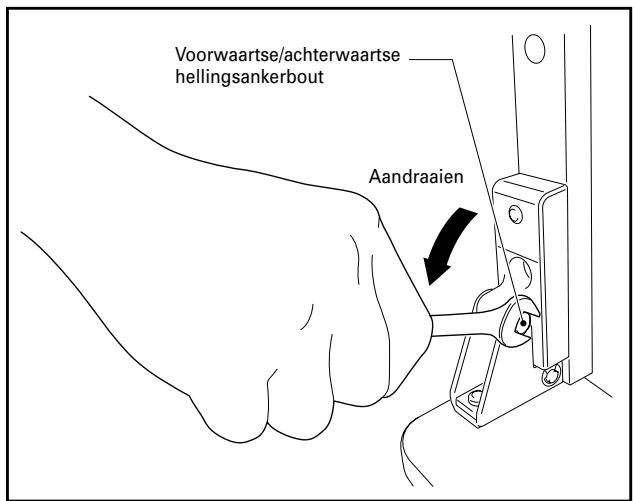

3 Draai de voor-/achterwaartse hellingsankerbouten aan (2 plaatsen aan de linker- en rechterzijde).

Draai de voor-/achterwaartse hellingsankerbouten stevig op de linker- en rechterzijden aan door deze met de bijgeleverde moersleutel naar beneden te draaien. Houd de bovenzijde van de plasma-display met de hand vast totdat de bouten geheel zijn aangedraaid.

4 Controleer nogmaals of de voor-/achterwaartse hellingsankerbouten geheel zijn aangedraaid.

Installeren van het Product op een Rek, etc.

Neem de volgende voorzorgsmaatregelen in acht bij het verplaatsen of installeren van dit product met een plasma-display in een rek of andere omkasting.

Voorzorgsmaatregelen bij verplaatsing

• Verwijder voorafgaande aan verplaatsing eerst de speakers en vervolgens de plasma-display van de staander wanneer het product over een afstand van meer dan enkele meters wordt verplaatst, en verplaats de speakers, plasma-display en de staander afzonderlijk.
• Wanneer de plasma-display van de staander wordt verwijderd, volg dan de procedure in "De plasma-display loskoppelen van de staander" op blz. 64.

Voorzorgsmaatregelen bij installatie in een rek of andere omkasting

Houd de plasma-display bij installatie in een rek of andere omkasting bij de handvaten vast die zich aan de achterzijde en de onderkant van de plasma-display bevinden. Indien u de plasma-display bij de speakers vasthoudt kunnen deze beschadigd raken of vervormen.

Tijdens het plaatsen van de speakertypes PDP-S38 en PDP-S37

Houd de plasma-display bij de handvaten en aan de onderzijde vast.

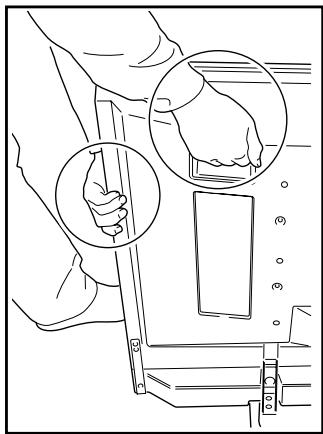

Tijdens het plaatsen van het speakertype PDP-S39

Houd de plasma-display bij de handvaten en aan de zijkanten vast.

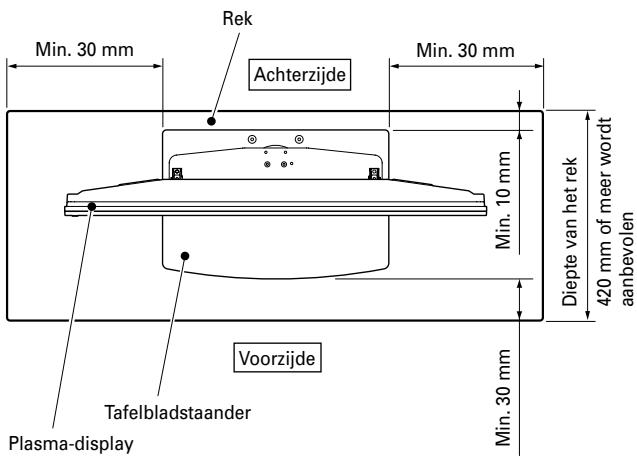

Voorzorgsmaatregelen voor installatie

Zorg ervoor dat u aan de voorzijde en achterzijde van de tafelbladstaander minimaal zoveel ruimte heeft als in de figuur hieronder aangegeven.

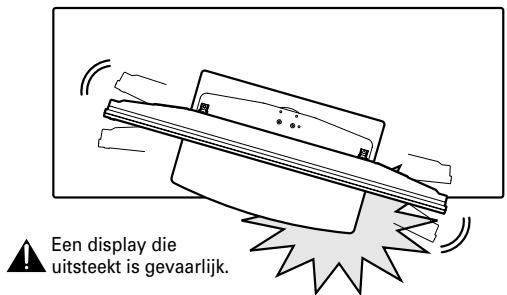

• Indien de staander uit het rek uitsteekt kan dit ongevallen veroorzaken, en kan het apparaat breken of omvallen.
• Zorg er bij het draaien voor dat de display niet tegen een muur of andere objecten aanstoot.

✿ Bereik van de draaihoeken

Voorbereiding van de kabels

Gebruik de bijgeleverde kabelbinders om de kabels vast te binden.

Let op

Zorg ervoor dat er geen kracht op de kabels wordt uitgeoefend.

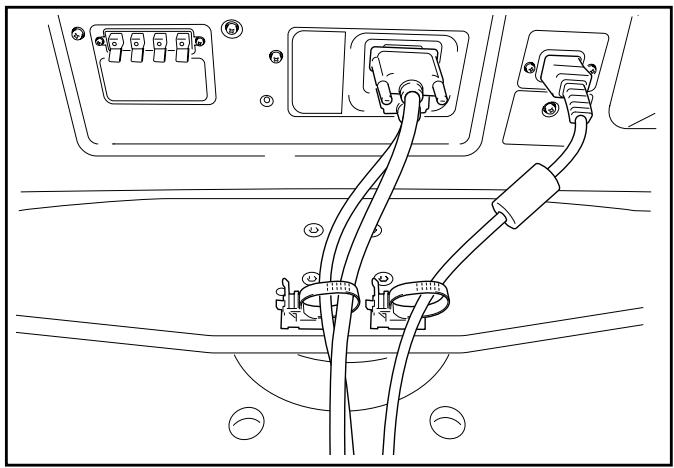

Tijdens het plaatsen van de speakertypes PDP-S38 of PDP-S37

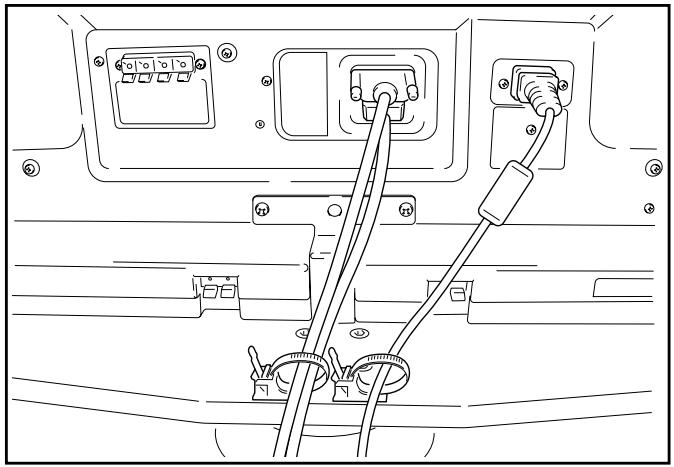

Tijdens het plaatsen van het speakertype PDP-S39

Kabelbinders gebruiken

1 Steek de kabelbinder door het gat aan de bovenzijde van het roterend vlak van de staander.

2 Het bijeen binden van kabels en plaatsing daarvan op de kabelbinder.

3 De kabelbinder wordt gesloten.

❖ Verwijdering van de kabelbinder

De sluiting opent door op het in de figuur met een pijl aangegeven punt te drukken.

Zorg ervoor dat het apparaat niet omvalt

Nadat de staander is geïnstalleerd, dient u er uiterst nauwkeurig voor zorg te dragen dat de Plasma-Display niet omvalt.

Stabiliteit op de tafel of op de grond

Plaats het apparaat stabiel op de grond zoals in het schema aangegeven met in de winkel verkrijgbare schroeven.

Let op

Voor het stabiel plaatsen van de Plasma-Display op een tafel of op de grond moeten schroeven met een nominale diameter van 6 mm en een lengte van minimaal 20 mm worden gebruikt.

• De tafel of het gedeelte van de grond dat voor de apparatuur wordt gebruikt dient stevig genoeg te zijn ter ondersteuning van de plasma-display; indien dit niet het geval is, kan lichamelijk letsel worden veroorzaakt.
• Zorg ervoor wanneer de plasma-display wordt geïnstalleerd, dat de juiste maatregelen worden getroffen zodat deze niet valt of kantelt, zoals tijdens een aardbeving of bij ongevallen.
• Indien u deze voorzorgsmaatregelen niet neemt kan de plasma-display omvallen en letsel veroorzaken.
• De schroeven, schroefhaken, kettingen en overige montagestukken die u gebruikt ter versteviging van de plasma-display zodat deze niet kantelt variëren al naar gelang de samenstelling en dikte van het oppervlak waarop deze wordt aangebracht.
• Kies de juiste schroeven, haken, kettingen en overige montagestukken nadat u eerst het oppervlak grondig heeft onderzocht op de juiste dikte en samenstelling en nadat u, indien nodig, een erkend installateur heeft geraadpleegd.

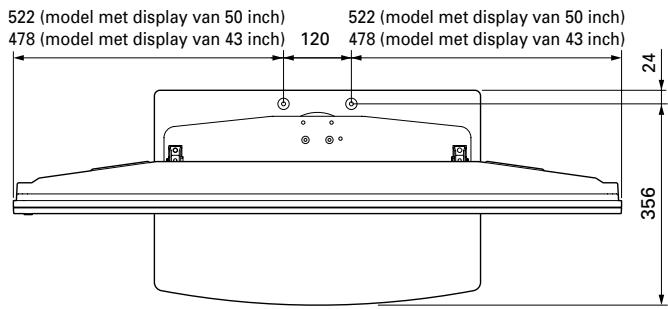

- Plaats van de schroeven voor de tafel/grond: Zonder speakers

Eenheid: mm

Een muur gebruiken voor een stabiele plaatsing

(Model met display van 43 inch in de figuur)

1 Bevestiging van de bouten om te voorkomen dat de plasma-display omvalt.
2 Gebruik stevige snoeren of kettingen om de display op de juiste wijze stabiliteit te geven, en deze stevig aan een muur, zuil, of ander stevig element te bevestigen.

- Voer dit uit aan zowel de linker- als aan de rechterzijde.

- De lengte van het snoer of de ketting dient zo lang te zijn dat de staander vrij kan draaien.

Let op

Gebruik bouten ter voorkoming van omvallen, touwen, kettingen en appendages die op de markt verkrijgbaar zijn.

Aanbevolen bouten: Nominale diameter 8 mm Lengte 12 tot 15 mm

Vastzetten van de draaiing voorwaarts

Plaats het apparaat stabiel op de grond zoals in het schema aangegeven met in de winkel verkrijgbare schroeven.

Let op

Gebruik een schroef met een nominale diameter van 4 mm en een lengte van 20 tot 30 mm om de draaiing voorwaarts vast te zetten.

De plasma-display loskoppelen van de staander

Waarschuwing

Wanneer de plasma-display van de staander wordt verwijderd, neem dan de hierna omschreven procedure in acht ter voorkoming van ongevallen.

1 Controleer eerst of de ankerbout voor de helling voor- en achterwaarts stevig vastzit.
2 Maak eerst ruimte vrij op een vlakke vloer etc. waarop de plasma-display vlak kan worden neergelegd; leg vervolgens een doek op het oppervlak zodat de display niet bekrast of anderszins beschadigd raakt.
3 Verwijder de speakers.

4 Verwijder de montageschroeven (4 schroeven) zoals aangegeven in stap 2 en 3 onder "Bevestiging van de Plasma-Display" (blz. 59).

Let op

De schroeven (M8 x 16mm: zilver) mogen niet door middel van de tweede werkwijze op blz. 58 worden verwijderd. De steunkolommen kunnen daardoor van hun plaats schuiven en omvallen.

5 Houd de plasma-display vast bij de handvaten en aan de onderzijde en til hem verticaal op.

6 Plaats de plasma-display langzaam op het doek dat in stap 2 werd neergelegd, met het scherm naar beneden.

Let op

Wanneer de plasma-display weer aan de staander wordt bevestigd dient u ervoor te zorgen dat de linker- en rechtersteunkolommen op dezelfde hoek zijn ingesteld.

Technische gegevens

Externe afmetingen 577 (B) x 249,5 (H) x 380 (D) mm (Wanneer steunkolommen S worden gebruikt.)

Gewicht 10,5 kg

- Bovenstaande gegevens en uiterlijk kunnen zonder nadere aankondiging ter verbetering van het product worden gewijzigd.

Schema van afmetingen

Eenheid: mm

Tijdens het plaatsen van de speakertypes PDP-S38 en PDP-S37

* Wanneer de steunkolommen L worden gebruikt is de hoogte 853 (model met display van 50 inch) / 768 (model met display van 43 inch).
*1 Afstaand geplaatst: Bevestigd met een ruimte van ongeveer 15 mm tussen de speakers en de display.
*2 Vlak geplaatst: De speakers zijn tegen de display aan bevestigd.

Tijdens het plaatsen van het speakertype PDP-S39

Zonder speakers

* Wanneer de steunkolommen L worden gebruikt is de hoogte 853 (model met display van 50 inch) / 768 (model met display van 43 inch).

Gedrukt op recycled papier.
