Produkttyp	Tischständer (Table Top Stand) für Plasma-Bildschirm
Marke und Modell	PIONEER PDK-TS12
Bildschirmkompatibilität	Pioneer PDP-5060HD / PDP-4360HD / PDP-506XDE / PDP-436XDE / PDP-506FDE / PDP-436FDE / PDP-506HDG / PDP-436HDG
Abmessungen (mit S-Säulen)	577 mm (Breite) x 249,5 mm (Höhe) x 380 mm (Tiefe)
Gewicht	10,5 kg
Neigung verstellbar	2° nach vorne oder hinten
Drehung	10° nach links und rechts
Mitgelieferte Stützsäulen	S-Säulen (kurz) und L-Säulen (lang) je nach Lautsprechermodell
Kartoninhalt	Tischständer, S- und L-Säulen, Inbusschlüssel (6 mm und 10 mm), Kabelbinder, Montageschrauben (M8), Bedienungsanleitung
Empfohlene Installation	Auf einer ebenen und stabilen Oberfläche, durch zwei Personen
Sicherheitshinweise	Verwenden Sie Befestigungsschrauben am Boden oder an der Wand, um ein Umkippen zu verhindern (Schrauben nicht im Lieferumfang)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden
Ersatzteile	Schrauben, Säulen und Inbusschlüssel erhältlich beim Pioneer-Händler
Reparierbarkeit	Ständer nicht durch den Benutzer reparierbar. Bei Änderungen oder Reparaturen wenden Sie sich an einen professionellen Installateur
Stromversorgung	Nicht zutreffend (mechanischer Ständer)

Häufig gestellte Fragen - PDK-TS12 PIONEER

Auf welchen Bildschirmen kann der Ständer PDK-TS12 installiert werden?

Dieser Ständer ist ausschließlich für Pioneer Plasma-Bildschirme der Serien PDP-5060HD, PDP-4360HD, PDP-506XDE, PDP-436XDE, PDP-506FDE, PDP-436FDE, PDP-506HDG und PDP-436HDG konzipiert. Verwenden Sie ihn nicht mit anderen Modellen.

Welche Werkzeuge werden für die Montage des Ständers benötigt?

Der Ständer wird mit zwei Inbusschlüsseln (6 mm und 10 mm) geliefert. Keine weiteren Werkzeuge erforderlich.

Wie wähle ich die richtigen Stützsäulen aus?

Siehe Tabelle auf Seite 24 der Anleitung. Die kurzen Säulen (S) werden für die Lautsprecher PDP-S38/S37 empfohlen, die langen Säulen (L) für den PDP-S39. Wenn Sie keine Lautsprecher verwenden, verwenden Sie die S-Säulen.

Was ist das maximal unterstützte Gewicht?

Der Ständer ist für Pioneer Plasma-Bildschirme ausgelegt, mit einem Gewicht von ca. 32 kg für 50 Zoll und 26 kg für 43 Zoll (nur Bildschirm). Überschreiten Sie diese Grenzen nicht.

Wie stelle ich die Neigung des Bildschirms ein?

Lösen Sie die Ankerbolzen (links und rechts) mit dem Inbusschlüssel, neigen Sie den Bildschirm vorsichtig (max. 2°), und ziehen Sie die Bolzen dann fest an. Halten Sie den Bildschirm während der Einstellung immer fest.

Kann ich den Bildschirm nach der Installation drehen?

Ja, der Ständer ermöglicht eine Drehung von 10° nach links und rechts. Stellen Sie sicher, dass ausreichend Platz vorhanden ist, um den Kontakt mit der Wand oder Gegenständen zu vermeiden.

Wie verhindere ich ein Umkippen des Ständers?

Verwenden Sie Schrauben (Durchmesser 6 mm, Länge >20 mm), um den Ständer am Tisch oder Boden zu befestigen, oder befestigen Sie den Bildschirm mit starken Kabeln oder Ketten an der Wand (nicht im Lieferumfang). Siehe Seite 30 der Anleitung.

Was tun, wenn die mitgelieferten Schrauben nicht zu meinem Bildschirm passen?

Die mitgelieferten M8-Schrauben sind spezifisch für die angegebenen Pioneer-Modelle. Wenden Sie sich bei anderen Bildschirmen an einen Fachmann. Verwenden Sie niemals ungeeignete Schrauben.

Wie reinige ich den Ständer?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Chemikalien, Lösungsmittel oder Scheuermittel, die die Oberfläche beschädigen könnten.

Ist der Ständer reparierbar?

Dieser Ständer ist nicht für die Reparatur durch den Benutzer vorgesehen. Wenden Sie sich bei Beschädigung an Ihren Pioneer-Händler oder einen professionellen Installateur.

BEDIENUNGSANLEITUNG PDK-TS12 PIONEER

Wir danken Ihnen, dass Sie sich für den Kauf eines Produkts der Firma Pioneer entschieden haben.

Bitte lesen die Bedienungsanleitung aufmerksam, um sich über die sichere und richtige Bedienung Ihres Modells zu informieren. Wir empfehlen Ihnen, die Bedienungsanleitung anschließend sicher aufzubewahren, um Sie später im Bedarfsfalle zu Rate ziehen zu können.

Wichtiger Hinweis! – Notieren Sie unten die Modellnummer sowie die Seriennummer der Einheit. Sie finden diese Nummern auf deren Rückseite.

Modellnummer: ____

Seriennummer: ____

Verwahren Sie diese Nummern für den Fall, dass Sie sie künftig brauchen.

Installation

• Bitte setzen Sie sich mit Ihrem Händler in Verbindung, wenn Sie auf Schwierigkeiten bei der Installation stoßen.
• Die Firma Pioneer haftet nicht für Schäden, die auf falsche Installation, auf inkorrekte Verwendung, auf vorgenommene Veränderungen oder auf Naturkatastrophen zurückzuführen sind.

Inhalt

Sicherheitshinweise.... 34

Überprüfen der mitgelieferten Teile 35

Tabelle zum Einsatz der Stützsäulen 35

Montage des Ständers 36

Montieren des Plasmadisplays .... 37

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten.... 38

Installieren des Produkts auf einem Gestell oder etwas Ähnlichem 39

Verlegen der Kabel 40

Mittel zur Verhütung des Umstürzens 41

Fixierung der Drehung an der Vorderseite 42

Demontieren des Plasmadisplays vom Ständer ..... 42

Technische Daten 42

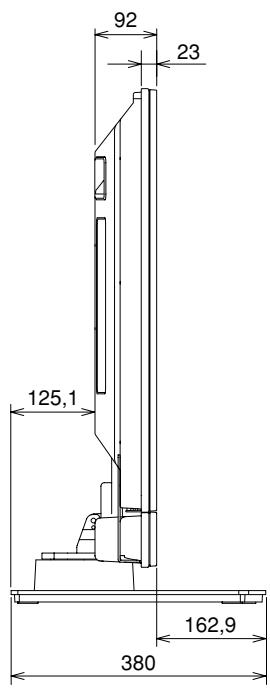

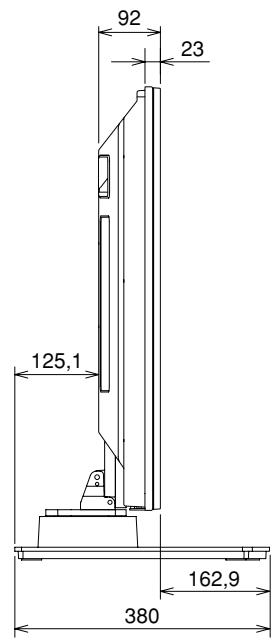

Abbildungen zu den Abmessungen 43

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, und er ist ausschließlich für die Plasmadisplays der Firma Pioneer (PDP-5060HD / PDP-4360HD / PDP-506XDE / PDP-436XDE / PDP-506FDE / PDP-436FDE / PDP-506HDG / PDP-436HDG) bestimmt.

Die Verwendung in Kombination mit anderen Modellen kann zur Instabilität und auf diese Weise zu Unfällen führen.

Bitte setzen Sie sich hinsichtlich weiterer Informationen mit der Handelseinrichtung in Verbindung, in der Sie Ihr Display gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Änderungen am Produkt vor. Verwenden Sie diesen Ständer nicht für ein anderes Plasmadisplay als für das, für das es vorgesehen ist, verändern Sie ihn nicht und verwenden Sie ihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen des Displays oder einem anderen Unfall führen kann.

Installationsort

• Wählen Sie für die Installation einen Ort, der stabil genug ist, das Gewicht des Ständers und des Displays zu tragen.
• Vergewissern Sie sich, dass Sie Ständer und Display an einem ebenen und stabilen Platz aufstellen.
• Installieren Sie die Einheit nicht im Freien oder einem Ort, an dem Sie der Feuchtigkeit ausgesetzt ist wie beispielsweise in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie den Ständer nicht an Orten, an denen er Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie alle Schrauben sicher an den jeweils vorgesehenen Positionen. Es hat Fälle gegeben, in denen es nach der Installation des Displays zu unvorhergesehenen Unfällen wie beispielsweise einem Bruch oder zum Umfallen kam, weil der Ständer nicht wie vorgeschrieben installiert wurde.
• Das Display muss stets von zwei oder mehr Personen installiert werden, um zu sichern, dass es sicher installiert wird.
• Schalten Sie das Display und periphere Geräte vor der Installation aus und trennen Sie es bzw. sie durch Herausziehen des Steckers aus der Steckdose vom Netz.

Die Einheit lässt sich 10° nach links und nach rechts drehen und etwa 2° nach vorn und nach hinten neigen.

Platzieren Sie keine Objekte im Drehbereich dieses Produkts und des Plasmadisplays. Installieren Sie den Ständer so, dass er beim normalen Gebrauch oder wenn er gedreht wird nicht aus dem Gestell oder einem anderen Ort, an dem er installiert ist, herausragt. Wenn Sie dies nicht tun, riskieren Sie unvorhergesehene Unfälle wie beispielsweise das Zerbrechen oder Umfallen des Displays (siehe Seite 39).

Achten Sie, wenn Sie den Winkel der Einheit nach vorn und nach hinten einstellen, unbedingt darauf, dass Ihre Hände nicht in den Raum zwischen dem Boden des Plasmadisplays und dem Ständer gelangen (siehe Seite 38).

Beugen Sie Unfällen durch das Umfallen der Einheit, beispielsweise aufgrund eines Erdbebens, vor, indem Sie zuverlässige Maßnahmen zum Schutz der Einheit vor einem solchen Ereignis treffen (siehe Seite 41).

Überprüfen der mitgelieferten Teile

Überprüfen Sie vor der Montage und Installation die mitgelieferten Teile auf Vollständigkeit.

• Tischständer: 1

• Stützsäulen S: 2 (kurze Säulen)
  * Die Stützsäulen können nicht zur Installation des Modells PDP-S39 verwendet werden.

• Stützsäulen L: 2 (lange Säulen)


• Sechskant-Stiftschlüssel: 1 (Diagonalgröße: 6 mm)
• Maulschlüssel x 1 (10 mm)

• Kabelband: 2


• Befestigungsschrauben ① (M8 x 16 mm, silberfarben): 4 [zur Verankerung der Stützsäulen und des Tischständers]


• Befestigungsschrauben ② (M8 x 30 mm, silberfarben): 2


• Befestigungsschrauben ③ (M8 x 40 mm, schwarz): 2


• Befestigungsschrauben ④ (M8 x 60 mm, silberfarben): 2
  *Die Schrauben können nicht zur Installation des Modells PDP-436SX verwendet werden.

• Bedienungsanleitung (dieses Dokument): 1

Tabelle zum Einsatz der Stützsäulen

Die Stützsäulen des Ständers sind je nach dem Plasmadisplay und den Lautsprechern, die sie gekauft haben, unterschiedlich. Bitte wählen Sie die Stützsäulen gemäß der folgenden Tabelle aus.

Region, in der Sie die Einheit verwenden	Produkt, das Sie gekauft haben		Stützsäulen S (kurze Säulen)	Stützsäulen L (lange Säulen)
	Plasmadisplay	Lautsprecher
Japan	PDP-506HD / PDP-436HD		Empfohlen	Verwendung möglich*
	PDP-436SX	(Plasmadisplay und Lautsprecher integriert)	Verwendung nicht möglich	Verwendet
Nordamerika	PDP-506PU / PDP-436PU	PDP-S38 / PDP-S37	Empfohlen	Verwendung möglich*
		PDP-S39	Verwendung nicht möglich	Verwendet
		Ohne Lautsprecher	Empfohlen	Verwendung möglich*
Europa	PDP-506PE / PDP-436PE	PDP-S38 / PDP-S37	Empfohlen	Verwendung möglich*
		PDP-S39	Verwendung nicht möglich	Verwendet
		Ohne Lautsprecher	Empfohlen	Verwendung möglich*
Andere Regionen als Japan, Nordamerika und Europa	PDP-506PG / PDP-436PG	PDP-S38 / PDP-S37	Empfohlen	Verwendung möglich*
		PDP-S39	Verwendung nicht möglich	Verwendet
		Ohne Lautsprecher	Empfohlen	Verwendung möglich*

*: Die Stützsäulen können verwendet werden, wenn sich der Bildschirm in einer hohen Position befindet.

Montage des Ständers

Hinweise

• Montieren Sie den Ständer immer auf einem ebenen Tisch oder etwas Ähnlichem.
• Führen Sie die Schrauben vertikal in die vorgesehenen Schraublöcher ein und ziehen Sie sie nicht mit mehr Kraft als erforderlich an.

Montagevorgang

1 Wählen Sie die zu befestigenden Stützsäulen (siehe „Tabelle zum Einsatz der Stützsäulen“ auf Seite 35).

Wählen Sie die Stützsäulen gemäß den Lautsprechern, die Sie gekauft haben, mit Bezug auf die nachfolgend dargestellten Bedingungen (jeweils nur einer der zwei Typen von verfügbaren Stützsäulen darf verwendet werden).

Wenn es sich bei den von Ihnen gekauften Lautsprechern um die Typen PDP-S38 oder PDP-S37 handelt:

[zu verwendende Stützsäule: Stützsäule S (kurze Säulen)]

Wenn es sich bei den von Ihnen gekauften Lautsprechern um den Typ PDP-S39 handelt:

[zu verwendende Stützsäule: Stützsäule L (lange Säulen)] Die Verwendung der Stützsäulen S (kurze Stützsäulen) ist nicht möglich.

2 Befestigen Sie die Stützsäule mit den Befestigungsschrauben ① am Ständer (4 Positionen links und rechts).

Schrauben Sie zunächst unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels die oberen Befestigungsschrauben und dann die unteren Befestigungsschrauben lose an.

3 Schrauben Sie die Befestigungsschrauben richtig fest (4 Positionen links und rechts).

Hinweis

Bitte heben Sie die nicht verwendeten Stützsäulen, den Sechskant-Stiftschlüssel, den Maulschlüssel und die Bedienungsanleitung zusammen sorgsam auf.

Montieren des Plasmadisplays

Das Gewicht eines 50-Zoll-Plasmadisplays (ohne Lautsprecher) beträgt etwa 32 kg und das eines 43-Zoll-Lautsprechers (ohne Lautsprecher) etwa 26 kg. Die Plasmadisplays sind flach, das heißt, sie haben keine Tiefe und sind somit instabil. Daher muss die Montage und Installation von mindestens zwei Personen vorgenommen werden.

Hinweise

• Vergewissern Sie sich, dass Sie das Plasmadisplay an einem ebenen und stabilen Ort installieren.
• Führen Sie die Schrauben vertikal in die Schraublöcher ein und ziehen Sie sie nicht mit mehr Kraft als erforderlich fest.
• Achten Sie bitte unbedingt darauf, die Stützsäulen bezüglich der Verfahrensweise der "Montage des Ständers" sicher gemäß den Einstellungen des von Ihnen gekauften Lautsprechertyps zu installieren.

Befestigungsmethode

1 Befestigen des Plasmadisplays am Ständer.

Passen Sie die Stützsäulen des Tischständers auf der Unterseite des Plasmadisplays an, wie es in der Abbildung durch Pfeile dargestellt ist, und führen Sie dann den Plasmaständer langsam vertikal ein. Achten Sie dabei besonders darauf, die Stützsäulen des Tischständers nicht anders einzuführen als in die dafür vorgesehenen Öffnungen. Wenn Sie dies nicht beachten, besteht die Gefahr, dass Sie das Bedienfels des Plasmadisplays beschädigen oder seine Anschlussbuchsen oder dass sich der Ständer verzieht.

2 Sichern des Plasmadisplays mit den Befestigungsschrauben ②.

Ziehen Sie die Befestigungsschrauben unter Verwendung des mitgelieferten Sechskant-Stiftschlüssels fest.

3 Sichern des Plasmadisplays mit den Befestigungsschrauben ③.

Montieren Sie das Plasmadisplay an den in der Abbildung durch Pfeil angezeigten Punkten unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels.

4 Befestigen der Lautsprecher.

Informieren Sie sich hinsichtlich der Verfahrensweise der Installation in der Bedienungsanleitung für den Lautsprecher.

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten

Am Tischständer können Sie den Neigungswinkel des Plasmadisplays entsprechend Ihren Wünschen innerhalb eines Bereichs von etwa 2° und nach hinten einstellen.

Hinweise

• Achten Sie darauf, den Neigungswinkel nur nach der Befestigung des Plasmadisplays einzustellen.
• Installieren Sie das Plasmadisplay auf einem ebenen Tisch oder einer anderen ebenen Oberfläche.
• Halten Sie, während Sie den Winkel einstellen, unbedingt die obere Seite des Plasmadisplays mit der Hand fest.

Verfahrensweise der Einstellung

1 Lösen Sie unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels (2 Positionen links und rechts).

Lösen Sie, während Sie den oberen Teil des Plasmadisplays mit der Hand festhalten, unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten auf der linken und rechten Seite, indem Sie sie nach oben (im Uhrzeigersinn) drehen.

2 Stellen Sie den gewünschten Winkel ein.

Stellen Sie den gewünschten Neigungswinkel durch langsames Bewegen des Plasmadisplays ein.

Hinweis

Achten Sie, wenn Sie den Winkel einstellen, unbedingt darauf, dass Ihre Hände dabei nicht in den in der Abbildung durch den Pfeil angezeigten Raum gelangen.

3 Schrauben Sie die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten fest (2 Positionen links und rechts).

Schrauben Sie unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten auf der linken und rechten Seite fest, indem Sie sie nach unten (entgegen dem Uhrzeigersinn) drehen. Achten Sie darauf, den oberen Teil des Plasmadisplays mit der Hand festzuhalten, bis Sie die Schrauben fest angezogen haben.

4 Überprüfen Sie noch einmal, ob die Befestigungsschrauben für die Einstellung des Neigungswinkels richtig festgezogen sind.

Installieren des Produkts auf einem Gestell oder etwas Ähnlichem

wenn Sie den Ständer mit einem Plasmadisplay fortbewegen oder ihn in einem Gestell oder einem anderen Möbelstück installieren.

Sicherheitshinweise für das Fortbewegen oder Transportieren

• Wenn Sie den Tischständer mit dem Plasmadisplay und den Lautsprechern mehr als ein paar Meter fortbewegen oder transportieren wollen, dann entfernen Sie zunächst die Lautsprecher und dann das Plasmadisplay vom Tischständer und transportieren Sie anschließend Lautsprecher, Plasmadisplay und Tischständer getrennt.
• Verfahren Sie, wenn Sie das Plasmadisplay vom Ständer demontieren, unbedingt so, wie es auf Seite 42 in „Demontieren des Plasmadisplays vom Ständer“ beschrieben ist.

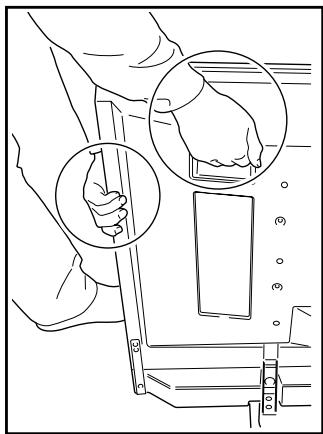

Sicherheitshinweise für das Installieren in einem Gestell oder einem anderen Möbelstück

Wenn Sie den Ständer mit den Lautsprechern und dem Display in einem Gestell oder einem anderen Möbelstück installieren, dann halten sie das Plasmadisplay an den auf der Rückseite des Plasmadisplays befindlichen Handgriffen und an der Unterseite des Plasmadisplays. Wenn Sie das Ganze an den Lautsprechern halten, dann können diese beschädigt oder verdreht werden.

Bei Installation der Lautsprecher PDP-S38 oder PDP-S37

Halten Sie das Plasmadisplay an seinen Handgriffen und von unten her.

Bei Installation des Lautsprechertyps PDP-S39

Halten Sie das Plasmadisplay an seinen Handgriffen und von den Seiten her.

Sicherheitshinweise für die Installation

Vergewissern Sie sich, dass Sie vor und hinter dem Tischständer immer einen Mindestabstand absichern, wie er im folgenden Diagramm angegeben ist.

• Wenn der Ständer aus dem Gestell herausragt, besteht die Gefahr, dass unvorhergesehene Unfälle wie beispielsweise ein Zerbrechen oder ein Umstürzen der Anlage passieren.
• Wenn Sie das Display drehen, dann achten Sie bitte unbedingt darauf, dass es nicht an Wände oder andere Objekte der unmittelbaren Umgebung stößt.

Drehwinkel-Bereich

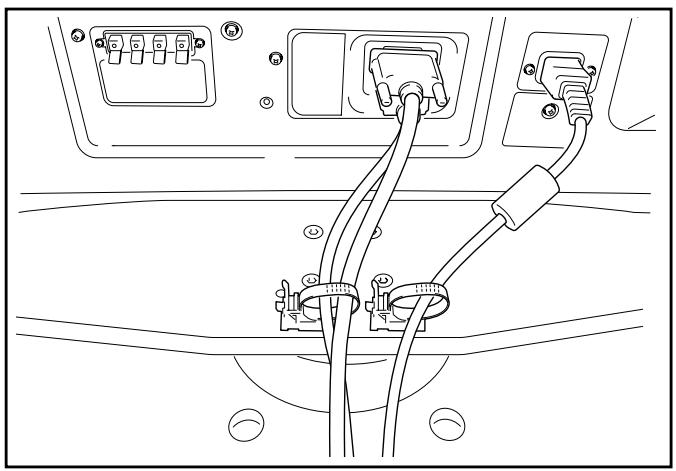

Verlegen der Kabel

Verwenden Sie die mitgelieferten Kabelbänder zum übersichtlichen Verlegen der Kabel.

Hinweis

Achten Sie bitte sorgfältig darauf, keine Kraft auf die Kabelbasis auszuüben.

Bei Installation der Lautsprecher PDP-S38 oder PDP-S37

Bei Installation des Lautsprechertyps PDP-S39

Verwendung der Kabelbänder

1 Hindurchführung des Kabelbands durch die Öffnung auf der Oberseite der Dreh-Plattform des Ständers.

2 Zusammenführen von Kabeln und Platzieren dieser Kabel auf dem Kabelband.

3 Fixieren der Kabel mittels des Kabelbands.

◆ Entfernen eines Kabelbands

Die Fixierung wird durch Drücken des Teils, der in der Abbildung durch den Pfeil markiert ist, gelöst.

Mittel zur Verhütung des Umstürzens

Ergreifen Sie nach der Installation des Ständers mit Plasmadisplay spezielle Maßnahmen, die sichern, dass die Einheit nicht umstürzt.

Stabilisierung auf einem Tisch oder dem Fußboden

Stabilisieren Sie die Anlage unter Verwendung von marktüblichen Schrauben, wie es in der Abbildung unten dargestellt ist.

Hinweis

Verwenden Sie zur Stabilisierung des Plasmadisplays auf einem Tisch oder dem Fußboden Schrauben mit einem Nenndurchmesser von 6 mm und einer Länge von mindestens 20 mm.

• Für das Plasmadisplay muss ein ausreichend stabiler Tisch oder eine entsprechende Bodenfläche gewählt werden. Geschieht das nicht, könnte es zu einem Unfall mit Verletzungen oder mit Sachschaden kommen.
• Bitte treffen Sie die nötigen Vorsichtsmaßnahmen zur Verhinderung des Fallens oder Umkippens im Falle von Gefahren wie beispielsweise Erdbeben oder von Unfällen.
• Wenn Sie diese Vorsichtsmaßnahmen nicht treffen, könnte das Plasmadisplay herunterfallen oder umfallen und so zu einem Unfall mit Verletzungen führen.
• Die Schrauben, Halteschrauben, Ketten und Haken, die Sie zur Sicherung des Plasmadisplays verwenden, um es vor dem Umfallen zu bewahren, können je nach dem Aufbau und der Dicke der Fläche, auf der es montiert wird, variieren.
• Wählen Sie die jeweils geeigneten Schrauben, Halteschrauben, Ketten und Haken, nachdem Sie sich zunächst die vorgesehene Fläche genau angesehen haben, um ihre Dicke und ihren Aufbau zu beurteilen, und nachdem Sie, wenn erforderlich, einen Fachmann konsultiert haben.

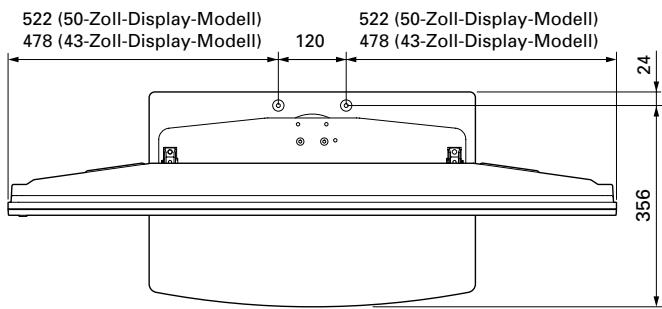

✿ Position der Tisch-/Fußbodenschrauben: ohne Lautsprecher

Einheit: mm

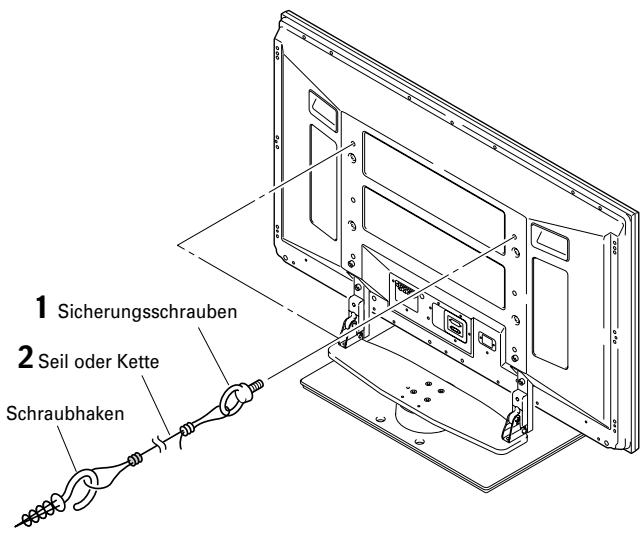

Verwendung einer Wand zur Stabilisierung (In der Abbildung ist ein 43-Zoll-Modell dargestellt)

1 Befestigen von Sicherungsschrauben zur Verhütung des Umfallens am Plasmadisplay.
2 Verwendung starker Schnuren oder Ketten zur angemessenen und sicheren Stabilsierung der Einheit an einer Wand, einer Säule oder einem anderen stabilen Bauelement.

• Führen Sie diese Arbeiten in derselben Art und Weise auf der linken und der rechten Seite aus.
• Die verwendeten Schnuren oder Ketten müssen so lang sein, dass Drehungen des Ständers einschließlich Display möglich sind.

Hinweis

Verwenden Sie handelsübliche Sicherungsschrauben, Schnuren/Seile, Ketten und Schraubhaken. Empfohlene Schrauben:

Nenndurchmesser 8 mm, Länge 12 – 15 mm

Fixierung der Drehung an der Vorderseite

Stabilisieren Sie die Anlage unter Verwendung von marktüblichen Schrauben, wie es in der Abbildung unten dargestellt ist.

Hinweis

Verwenden Sie eine Schraube mit einem Nenndurchmesser von 4 mm und einer Länge von 20 – 30 mm zur Fixierung der Drehung an der Vorderseite.

Demontieren des Plasmadisplays vom Ständer

Vorsicht

Wenn Sie das Plasmadisplay vom Tischständer entfernen wollen, dann befolgen Sie, um Unfälle zu verhüten, stets die nachfolgend beschriebene Verfahrensweise.

1 Vergewissern Sie sich, dass die Befestigungsschraube für die Neigung nach vorn und nach hinten richtig festgezogen ist.
2 Schaffen Sie zunächst Platz auf einem flachen Untergrund, auf den Sie das Plasmadisplay legen können, und legen Sie dann ein Tuch oder eine Decke aus, um das Plasmadisplay vor Kratzern und anderen Beschädigungen zu schützen.
3 Entfernen Sie die Lautsprecher.

4 Entfernen Sie in Anlehnung an die Schritte 2 und 3 unter „Montieren des Plasmadisplays“ (Seite 37) die Installationsschrauben (4 Schrauben).

Hinweis

Entfernen Sie nicht die silberfarbenen Schrauben (M8 x 16 mm, silberfarben) durch den Arbeitsschritt 2 auf Seite 36, denn dann könnte es passieren, dass die Stützsäulen aus ihren Positionen herausgleiten und dass die Einheit umfällt.

5 Halten Sie das Plasmadisplay an seinen Handgriffen und von unten her und heben Sie es vertikal an.

6 Legen Sie das Plasmadisplay langsam mit der Schirmfläche nach unten auf das in Schritt 2 ausgelegte Tuch oder die ausgelegte Decke.

Hinweis

Vergewissern Sie sich, wenn Sie das Plasmadisplay wieder am Ständer montieren, dass die linke/rechte Stützsäule im gleichen Winkel befestigt werden.

Technische Daten

Außenabmessungen: 577 (B) x 249,5 (H) x 380 (T) mm (bei Verwendung der Stützsäulen S)

Gewicht: 10,5 kg

- Die oben aufgeführten technischen Daten und das Äußere können aus Gründen der Verbesserung des Produkts ohne vorherige Ankündigung verändert werden.

Abbildungen zu den Abmessungen

Einheit: mm

Bei Installation der Lautsprecher PDP-S38 oder PDP-S37

* Bei Verwendung der Stützsäulen L beträgt die Höhe 853 mm (50-Zoll-Display-Modell) / 768 mm (43-Zoll-Display-Modell).
*1 Versetzte Installation: Montage mit einem Abstand von etwa 15 mm zwischen den Lautsprechern und dem Display.
*2 Bündige Installation: Montage in engem Kontakt mit dem Display.

Bei Installation des Lautsprechertyps PDP-S39

Ohne Lautsprecher

* Bei Verwendung der Stützsäulen L beträgt die Höhe 853 mm (50-Zoll-Display-Modell) / 768 mm (43-Zoll-Display-Modell).

Technische gegevens 64

Gedruckt auf Recyclingpapier.
