MANUALE UTENTE PDK-TS12 PIONEER

• MODELLO N. SERIE N. CONSERVATE QUESTI NUMERI PER L’USO FUTURO. Installazione ¶ In caso di difficoltà durante l’installazione, rivolgetevi al vostro rivenditore. ¶ Pioneer non è responsabile per alcun danno causato dall’installazione o dall’uso impropri, nonché da modifiche o catastrofi naturali. Indice Precauzioni p. 45
• Verifica dei Pezzi Contenuti nella Confezione p. 46
• Tabella delle Colonne di Supporto da usare / da non usare p. 46
• Montaggio del Supporto p. 47
• Fissaggio del Display a Plasma p. 48
• Meccanismo di Regolazione dell’Inclinazione dell’Angolo in Avanti/Indietro p. 49
• Installazione del Prodotto su una Struttura di Sostegno, ecc p. 50
• Preparazione dei cavi p. 51
• Prendere precauzioni contro la caduta dell’apparecchio p. 52
• Fissare la rotazione verso la parte anteriore p. 53
• Separare il Display a Plasma dal Supporto p. 53
• Specifiche p. 53
• Diagramma delle Dimensioni ATTENZIONE Questo simbolo si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose. Questo prodotto è un supporto di tavolo progettato esclusivamente dalla Pioneer per display a plasma (PDP-5060HD / PDP-4360HD / PDP-506XDE / PDP-436XDE / PDP-506FDE / PDP-436FDE / PDP-506HDG / PDP-436HDG). L’uso di modelli diversi potrebbe provocare instabilità ed essere la causa di possibili incidenti. Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato. Non installate o modificate in alcun caso il prodotto in modo diverso da quello indicato. Non usate questo supporto per display a plasma progettati da altri e non modificatelo o usatelo per altri scopi. Un’installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti. Posizionamento dell’installazione p. 54

• Cercate una posizione abbastanza solida da sostenere il peso del supporto e del display.
• Assicuratevi di collocarlo in una posizione piana e stabile.
• Non installatelo all’aperto o in posti umidi, vicino a fonti di calore o sulla spiaggia.
• Non installate il supporto dove potrebbe essere soggetto a vibrazioni o colpi. Deutsch AVVERTENZA IM PORTANTE – SCRIVETE QUI SOTTO IL NUMERO DI MODELLO E DI SERIE DI QUESTO APPARECCHIO. I NUMERI SI TROVANO SUL RETRO. Precauzioni Assemblaggio e installazione
• Montate il supporto in conformità alle istruzioni per l’assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi. Esistono casi in cui si possono verificare incidenti imprevisti, come la rottura dell’attrezzatura o la caduta in seguito all’installazione del display a plasma, perché il supporto non era stato installato correttamente.
• Il display deve sempre essere installato da due o più persone per assicurarsi di installarlo correttamente.
• Prima dell’installazione spegnete il display e i dispositivi periferici, quindi staccate il cavo con la spina di corrente dalla presa. Italiano Vi ringraziamo per avere acquistato un prodotto Pioneer. Vi preghiamo di leggere attentamente le Istruzioni per l’uso per imparare il modo sicuro e corretto di operare sul vostro modello. Vi consigliamo di tenere le Istruzioni per l’uso a portata di mano per farvi riferimento in futuro. Questo prodotto può rotare di 10° verso sinistra e destra e si inclina di circa 2° in avanti e indietro. Non appoggiate alcun oggetto all’interno del suo campo di rotazione e di quello del display a plasma. Installatelo in maniera che, durante l’uso normale o durante le rotazioni, non sporga dalla struttura di sostegno o da altro tipo di alloggiamento. La mancata osservanza di queste istruzioni, potrebbe causare incidenti imprevisti come la rottura o la caduta dell’apparecchio (vedi a pagina 50). Mentre regolate l’angolo in avanti e indietro, state molto attenti a tenere le mani fuori dallo spazio tra il fondo del display a plasma e il supporto (vedi pagina 49). Prevenite eventuali incidenti causati dalla caduta del prodotto durante un terremoto, ecc. prendendo misure affidabili per prevenire la sua caduta (vedi pagina 52).

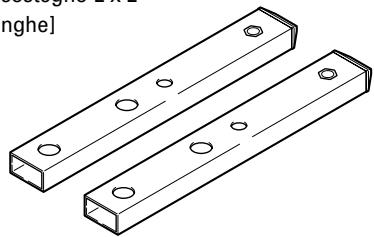

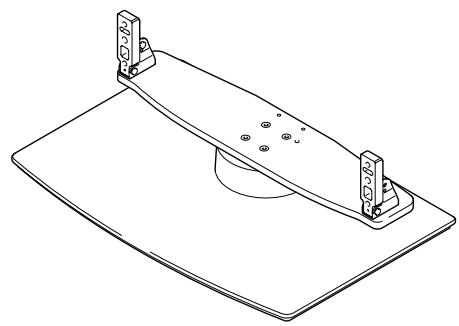

Verifica dei Pezzi Contenuti nella Confezione Verificate che ci siano tutti i pezzi accessori prima di procedere al montaggio e all’installazione. Supporto di tavolo x 1 Legatori per cavo x 2 Viti di installazione 1 (M8 x 16mm, argento) x 4 [da usare per ancorare le colonne di sostegno e il supporto di tavolo] Colonne di sostegno S x 2 [colonne corte] *Non può essere usato per installare il PDP-S39. Viti di installazione 2 (M8 x 30 mm, argento) x 2 Istruzioni per l’uso (questo documento) x 1 Table top stand Support de couverture de table Tischständer Supporto di tavolo Tafelbladstaander Soporte de mesa Colonne di sostegno L x 2 [colonne lunghe] PDK-TS12 Viti di installazione 3 (M8 x 40mm, nere) x 2 Operating instructions Mode d’emploi Bedienungsanleitung Istruzioni per l’uso Gebruiksaanwijzing Manual de instrucciones Brugola esagonale x 1 (dimensione diagonale 6 mm) Chiave inglese x 1 (10 mm) Viti di installazione 4 (M8 x 60mm, argento) x 2 *Può essere usato per installare il PDP-436SX. Tabella delle Colonne di Supporto da usare / da non usare Le colonne di supporto di questo supporto variano secondo il Display a Plasma e gli altoparlanti che avete acquistato. Siete pregati di scegliere le colonne di sostegno adatte secondo la tabella seguente. La regione di residenza Giappone Prodotto acquistato Display a Plasma PDP-436SX Altoparlante

PDP-S39 Senza altoparlanti Altro non in Giappone, Nord America ed Europa

*: Può essere usato se lo schermo e collocato in alto. PDP-S39 Senza altoparlanti Colonne di sostegno S Colonne di sostegno L (colonne lunghe) (colonne corte) Consigliato *Può essere usato Non può essere usato Usato Consigliato *Può essere usato Non può essere usato Usato Consigliato *Può essere usato Consigliato *Può essere usato Non può essere usato Usato Consigliato *Può essere usato Consigliato *Può essere usato Non può essere usato Usato Consigliato *Può essere usato Montaggio del Supporto Nota Assemblatelo sempre su una superficie piana, ecc. Inserite le viti nei fori verticalmente e non serratele con una forza maggiore al necessario.

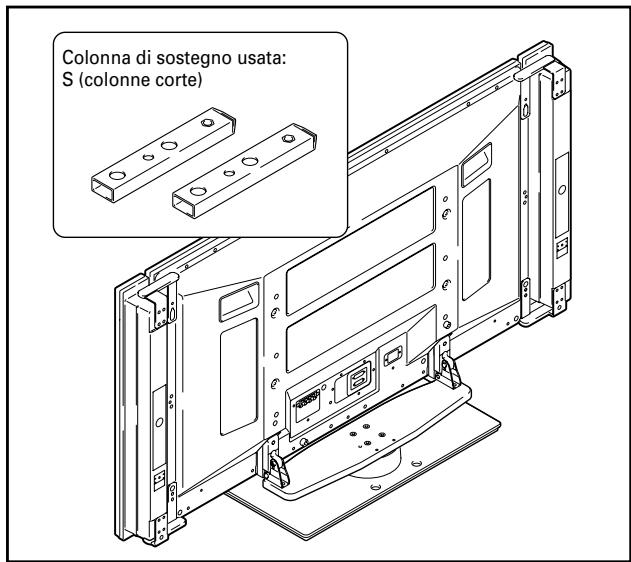

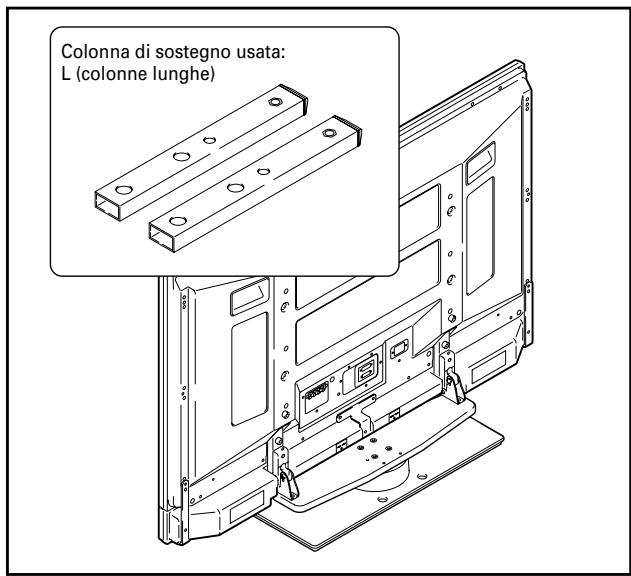

Utilizzate la brugola esagonale, prima di tutto per fissare le viti di fissaggio della parte superiore, quindi per le viti di fissaggio della parte inferiore. Procedura di montaggio Scegliete le colonne di sostegno da fissare (vedi “Tabella delle Colonne di Supporto da usare / da non usare” a pagina 46). Illustrazione: si riferisce delle colonne di sostegno S Illustration: when using all’utilizzo support columns

Scegliete le colonne di sostegno adatte agli altoparlanti che avete acquistato, riferendovi alla seguente distinzione (Deve essere usato solo un tipo tra questi due tipi di colonne di sostegno disponibili). I fori più larghi sono sulla parte anteriore. Se gli altoparlanti che avete acquistato sono PDP-S38 o PDP-S37. [colonna di sostegno da usare: S (colonne corte)] Viti di installazione 1 (M8 x 16mm, argento) Colonna di sostegno usata: S (colonne corte)

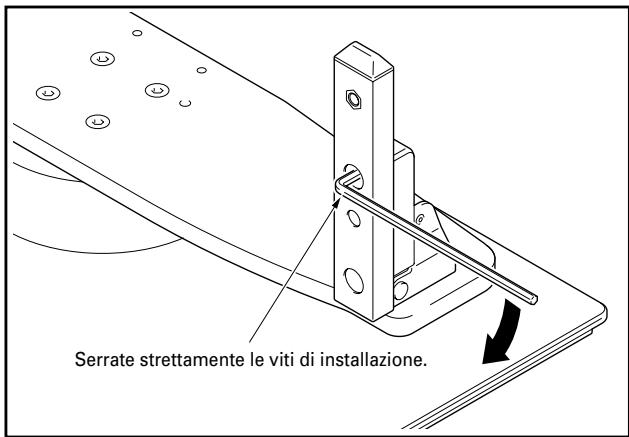

Serrate strettamente le viti di installazione (4 posizioni a sinistra e a destra). Italiano

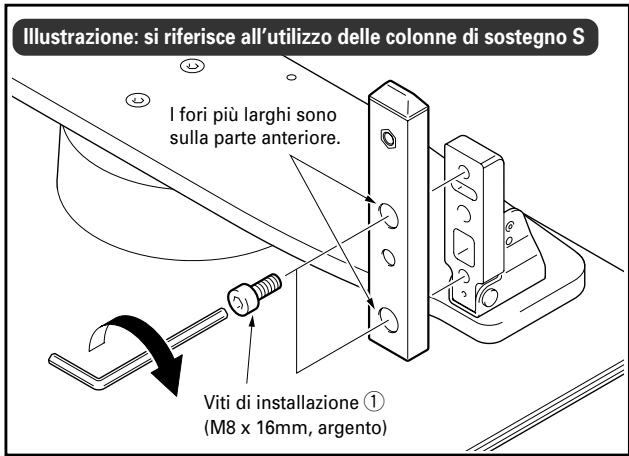

Assicurate la colonna di supporto al supporto con le viti di installazione 1 (4 posizioni a sinistra e a destra). Serrate strettamente le viti di installazione. Se gli altoparlanti acquistati sono PDP-S39. [colonna di sostegno da usare: L (colonne lunghe)] Le colonne di sostegno S (colonne corte) non possono essere usate. Nota Assicuratevi di conservare con cura le colonne di sostegno non usate, la brugola esagonale, la chiave inglese e le istruzioni. Colonna di sostegno usata: L (colonne lunghe)

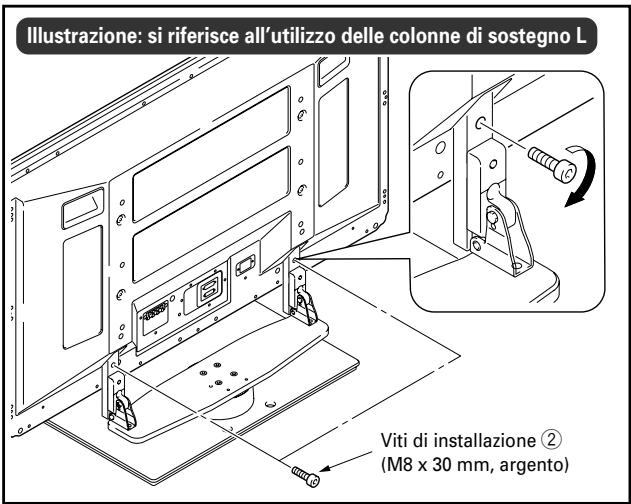

Fissaggio del Display a Plasma Illustrazione: si riferisce all’utilizzo delle colonne di sostegno L Il peso di un Display a Plasma da 50 pollici (senza altoparlanti) è di circa Kg. 32, il modello da 43 pollici (senza altoparlanti) pesa circa Kg. 26. Non hanno Attenzione profondità e sono instabili. Quindi per assemblarli ed installarli servono almeno due persone. Nota Assicuratevi che la superficie sulla quale installate il dispay sia perfettamente piana e stabile. Inserite verticalmente le viti nei fori e non serratele con una forza maggiore al necessario. Assicuratevi di installare le colonne di supporto in modo sicuro secondo le impostazioni del tipo di altoparlanti che avete acquistato, con riferimento alle procedure di Montaggio del Supporto. Metodo di Fissaggio

Viti di installazione 2 (M8 x 30 mm, argento)

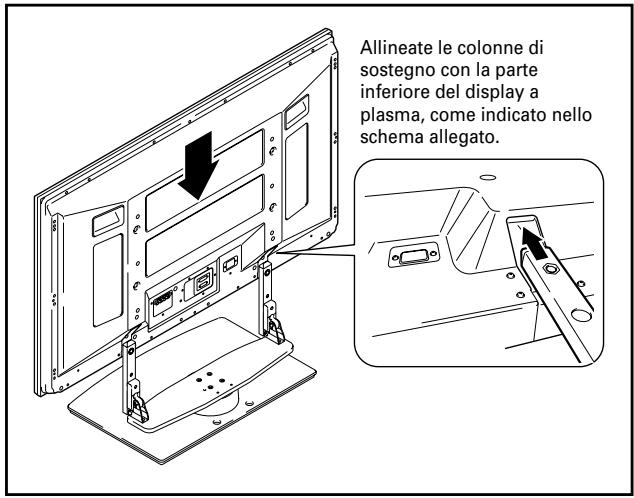

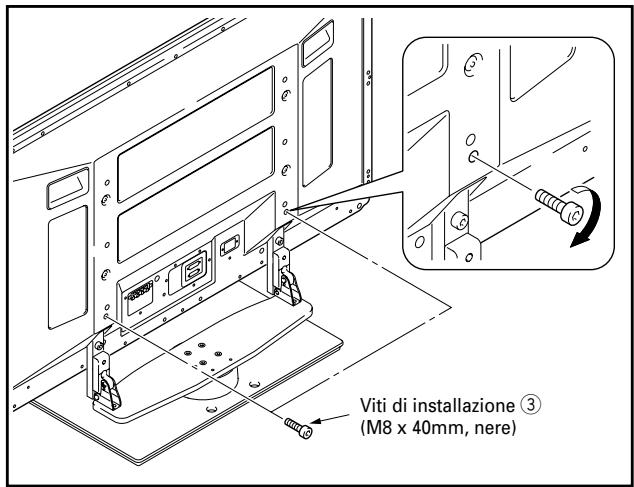

Montaggio del display a plasma sul supporto. Fissaggio del display a plasma con le viti di installazione 3. Fissate il display a plasma nei punti indicati dalle frecce, utilizzando la brugola esagonale in dotazione. Fissate le colonne di supporto di tavolo alla parte inferiore del display a plasma, come indicato dalle frecce, quindi inseritele adagio verticalmente. Fate molta attenzione ad inserirle esattamente nelle scanalature del display a plasma e solo in quel punto. Agire in un altro modo può danneggiare il pannello del display a plasma, le sue aperture o provocare una deformazione del supporto. Allineate le colonne di sostegno con la parte inferiore del display a plasma, come indicato nello schema allegato. Viti di installazione 3 (M8 x 40mm, nere)

Montaggio degli altoparlanti. Vedi le istruzioni per l’uso degli altoparlanti alla voce metodo di installazione.

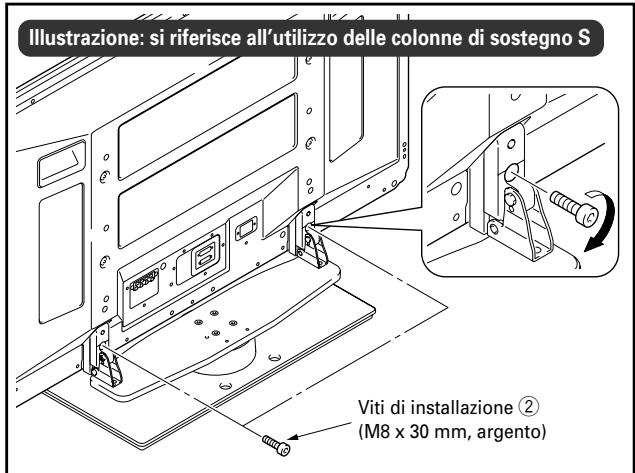

Fissaggio del display a plasma con le viti di installazione 2. Serratele utilizzando la brugola esagonale fornita. Illustrazione: si riferisce delle colonne di sostegno S Illustration: when using all’utilizzo support columns

Viti di installazione 2 (M8 x 30 mm, argento)

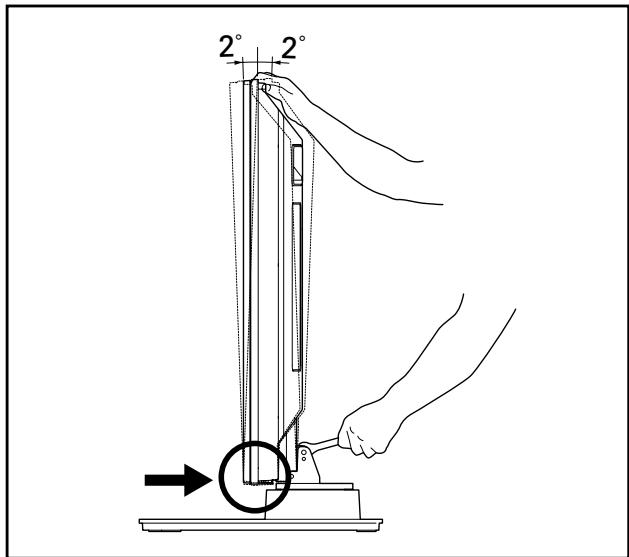

Meccanismo di Regolazione dell’Inclinazione dell’Angolo in Avanti/Indietro E’ possibile regolare l’angolo di inclinazione del Display a Plasma sul supporto entro una gamma approssimativa di circa 2° in avanti o indietro secondo la vostra preferenza.

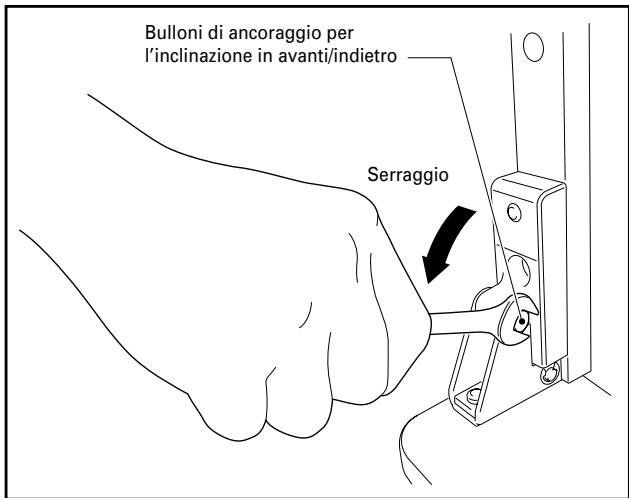

Note Serrare i bulloni di ancoraggio per l’inclinazione in avanti/indietro( 2 posizioni a sinistra e a destra). Serrate strettamente i bulloni di ancoraggio per l’inclinazione in avanti/indietro sui lati sinistro e destro, ruotandoli verso il basso con la chiave inglese in dotazione. Assicuratevi di tenere saldamente la parte superiore del display a plasma con le mani fino a quando non avrete stretto completamente i bulloni. Assicuratevi di regolare l’angolo solo dopo aver fissato il display a plasma. Assicuratevi di installarlo su tavolo piatto o altre superfici piatte. Assicuratevi di tenere la parte superiore del display a plasma con le mani mentre regolate l’angolazione. Bulloni di ancoraggio per l’inclinazione in avanti/indietro Procedura di Regolazione

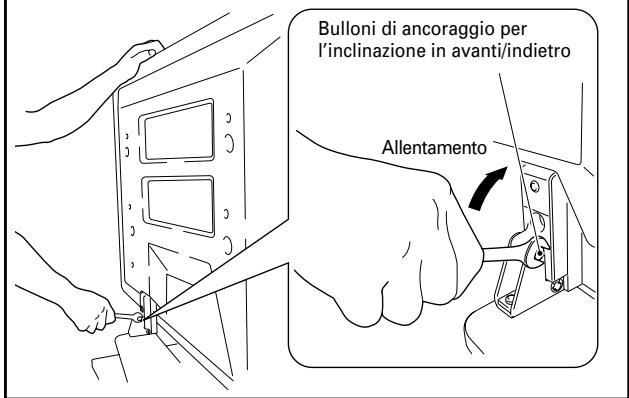

Allentate i bulloni di ancoraggio per l’inclinazione in avanti/indietro utilizzando la chiave inglese in dotazione (2 posizioni a destra e a sinistra). Serraggio Mentre vi accertate di tenere ben salda la parte superiore del display con le mani, allentate i bulloni di ancoraggio per l’inclinazione in avanti/indietro sui lati desto e sinistro, ruotandoli verso l’alto con la chiave inglese in dotazione. Bulloni di ancoraggio per l’inclinazione in avanti/indietro Allentamento

Italiano *La figura mostra il modello di display da 43 pollici. Controllate ancora una volta per assicurarvi che i bulloni di ancoraggio per l’inclinazione in avanti/indietro siano serrati completamente. Impostare l’angolazione preferita. Fissate l’angolazione preferita muovendo lentamente il display a plasma.

Note Mentre regolate l’angolazione, abbiate cura di tenere le vostre mani fuori dalla posizione indicata dalla freccia nella figura.

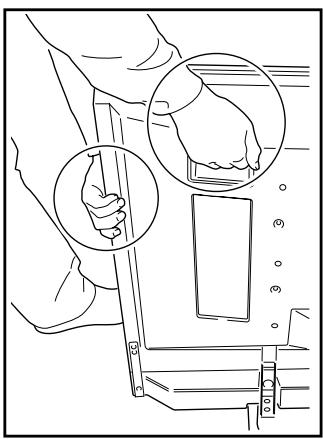

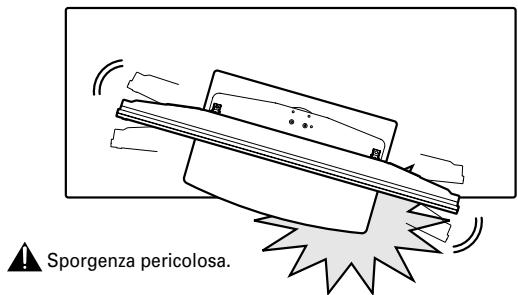

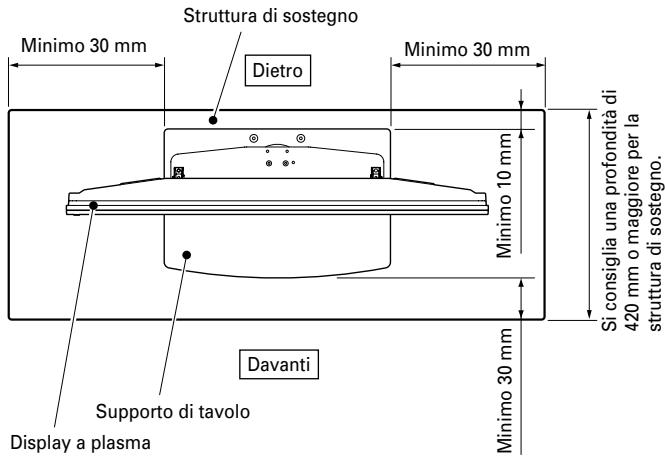

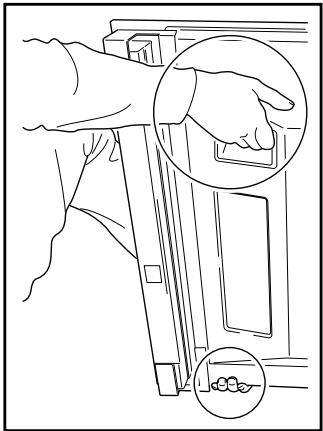

Installazione del Prodotto su una Struttura di Sostegno, ecc. È necessario prendere queste precauzioni quando si sposta il prodotto e se lo si installa in una struttura di sostegno o altro tipo di alloggiamento. Precauzioni durante lo spostamento Precauzioni per l’installazione Assicuratevi che la quantità di spazio libero nella parte anteriore e posteriore del supporto di tavolo sia sufficiente, come mostrato in questo schema. Struttura di sostegno Minimo 30 mm Minimo 30 mm Se dovete spostare il prodotto per più di qualche metro, per prima cosa rimuovete l’altoparlante, quindi togliete il display a plasma dal supporto e spostate Attenzione l’altoparlante, il display a plasma e il supporto separatamente. Se rimuovete il display a plasma dal supporto, assicuratevi di seguire la procedura descritta in “Separare il Display a Plasma dal Supporto” a pag. 53. Dovendo installare il supporto su una struttura di sostegno o altro tipo di alloggiamento, sostenetelo per i manici che si trovano nella parte posteriore ed inferiore. Attenzione Afferrandolo per gli altoparlanti potreste danneggiarli o torcerli. Supporto di tavolo Display a plasma Si consiglia una profondità di 420 mm o maggiore per la struttura di sostegno. Minimo 10 mm Davanti Minimo 30 mm Precauzioni nel caso di installazione su una struttura di sostegno o altro tipo di alloggiamento Dietro Se il supporto sporge dalla struttura di sostegno potrebbe causare incidenti imprevisti come la rottura Attenzione o la caduta dell’apparecchio. Durante la rotazione, fate attenzione a non permettere al display di urtare il muro o gli oggetti circostanti. Se installate gli altoparlanti PDP-S38 o PDP-S37. sostenetelo per i manici e dalla parte inferiore. Sporgenza pericolosa. Se installate un altoparlante PDP-S39. sostenete il display a plasma per i manici e dai lati.

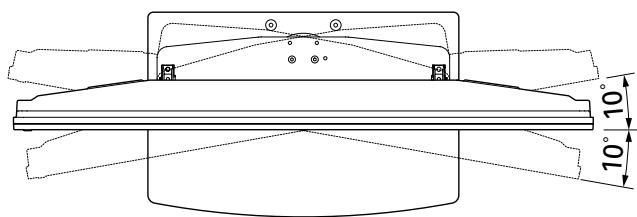

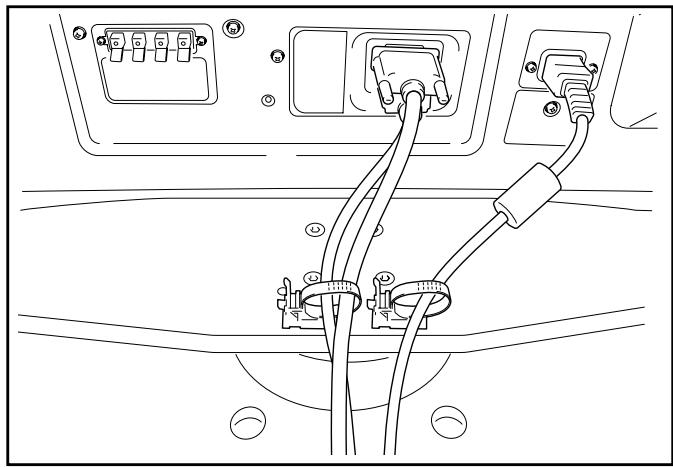

10˚ 10˚ Campo di variazione dell’angolo di rotazione Preparazione dei cavi Per legare i cavi, utilizzate i legatori forniti. Nota Prestate molta attenzione a non forzare le basi dei cavi. Uso dei legatori per cavo

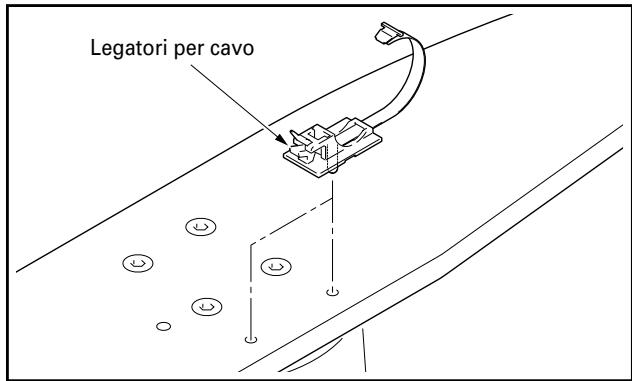

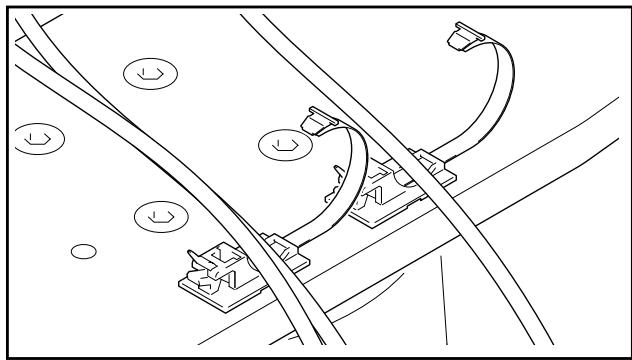

Se installate gli altoparlanti PDP-S38 o PDP-S37 Inserite il legatore per cavo attraverso il foro nella parte superiore della piattaforma rotante dello stand. Legatori per cavo

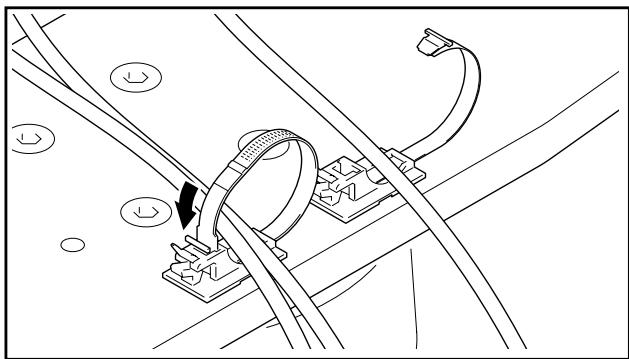

Raccogliete i cavi e collocateli sopra il legatore per cavi.

Chiudete il legatore per cavi. Italiano Se installate un altoparlante PDP-S39 Per togliere il legatore per cavi La chiusura viene rilasciata spingendo la parte indicata dalla freccia nella figura.

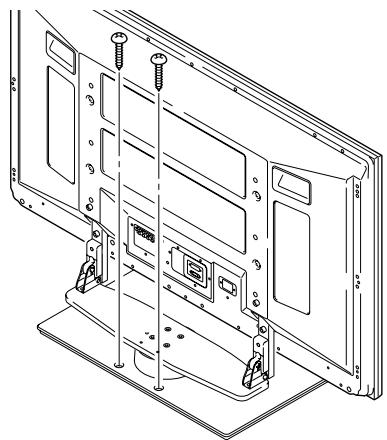

Prendere precauzioni contro la caduta dell’apparecchio Dopo avere installato il supporto, assicuratevi di usare particolare attenzione affinché il Display a Plasma non possa cadere. Stabilizzare su un tavolo o sul pavimento 6 mm Nota Per stabilizzare il Display a Plasma su un tavolo o sul pavimento, usate viti con un diametro nominale di 6 mm e almeno 20 mm di lunghezza. da 9 a 15 mm Fissate l’apparecchio come illustrato nello schema, utilizzando le viti reperibili sul mercato. Minimo 20 mm Fissare l’apparecchio al muro (la figura illustra il display da 43 pollici)

Avvitate i bulloni di sicurezza al Display a Plasma per prevenire le cadute.

Usate corde o catene robuste per stabilizzarlo con sicurezza e saldamente al muro, a un pilastro o a qualche altro solido elemento. Eseguite questo lavoro nello stesso modo sul lato sinistro e su quello destro. La lunghezza dei cordoni o catene utilizzate deve essere sufficiente a permettere al supporto di ruotare liberamente. Attenzione

• Per sostenere il display a plasma si dovrebbe usare sempre un tavolo o una superficie del pavimento con resistenza adeguata. Se ciò non fosse possibile ne potrebbero derivare danni alle cose o alle persone.
• Durante l’installazione del display a plasma, prendere le necessarie precauzioni per prevenire la caduta o il capovolgimento in casi d’emergenza, come terremoti o incidenti.
• Se non si prendono queste precauzioni, il display a plasma potrebbe cadere e causare danni.
• Le viti, i ganci e gli altri accessori usati per fissare il display a plasma e prevenire alla sua caduta varieranno secondo la composizione e lo spessore della superficie alla quale sarà agganciato.

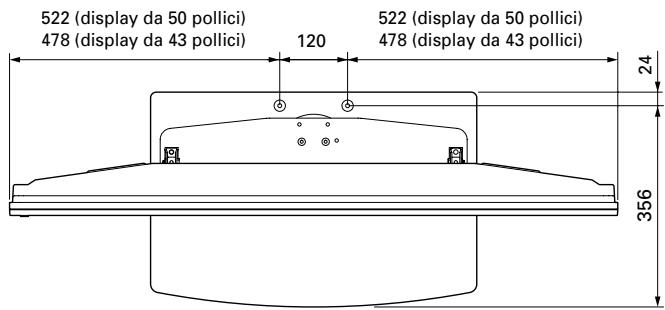

• Scegliere le viti, i ganci, le catene e gli altri accessori adatti dopo aver controllato accuratamente la superficie e determinato il suo spessore e la sua composizione, ed eventualmente dopo avere consultato un esperto. Posizione delle viti da tavolo / pavimento: Senza altoparlanti Unità: mm

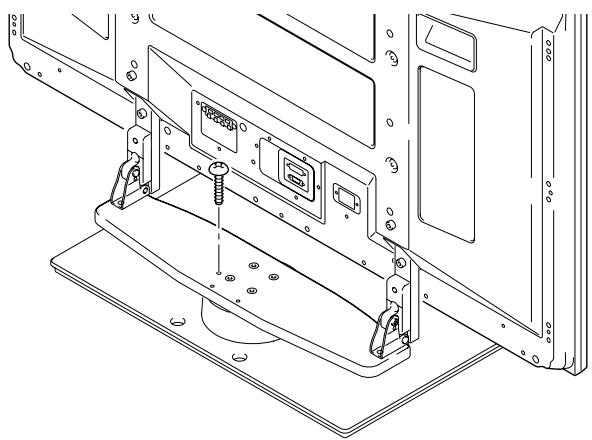

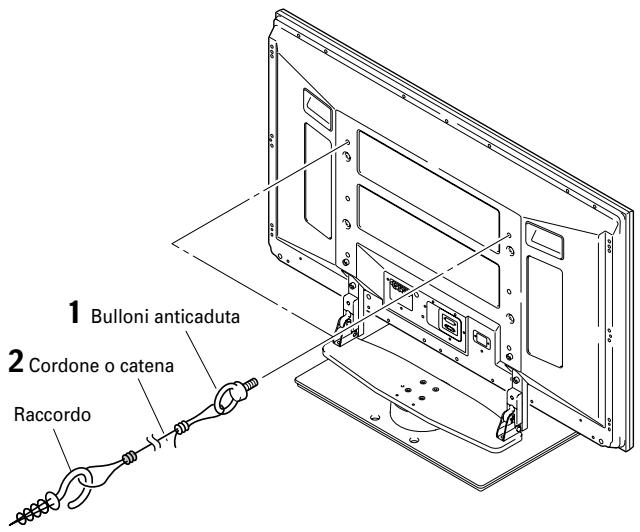

1 Bulloni anticaduta 2 Cordone o catena Raccordo 8mm Nota Usate bulloni anticaduta, cordoni, catene o raccordi disponibili sul mercato. Bulloni consigliati: diametro nominale 8 mm, lunghezza da 12 a 15 mm da 12 a 15 mm Fissare la rotazione verso la parte anteriore Fissate l’apparecchio come illustrato nello schema, utilizzando le viti reperibili sul mercato. 4 mm da 7 a 12 mm Nota Utilizzate una vite che abbia un normale diametro di 4 mm e una lunghezza da 20 a 30 mm per fissare la rotazione verso la parte anteriore. da 20 a 30 mm Separare il Display a Plasma dal Supporto Per rimuovere il display a plasma dal supporto, assicuratevi di seguire sempre la procedura descritta Attenzione sotto per evitare incidenti. Riferendovi alle fasi 2 e 3 nel capitolo “Fissaggio del Display a Plasma“ (pagina 48), rimuovete le viti di installazione (4 viti). Nota Prima di tutto, assicuratevi che il bullone di ancoraggio per l’inclinazione in avanti/indietro sia stato serrato perfettamente.

Prima di tutto, liberate uno spazio su una superficie piana ecc., dove potete appoggiare il display a plasma piatto, quindi copritelo con un telo per proteggerlo dai graffi o da altri danneggiamenti. Rimuovete gli altoparlanti. Non rimuovete le viti (M8 x 16 mm, argento) secondo la procedura 2 a Pagina 47. Le colonne di sostegno potrebbero scivolare fuori sede e cadere.

Tenendo il display a plasma per i manici e dalla parte inferiore, sollevatelo verticalmente.

Collocate lentamente il display a plasma sul telo che avete preparato al punto 2 con lo schermo rivolto verso il basso. Italiano

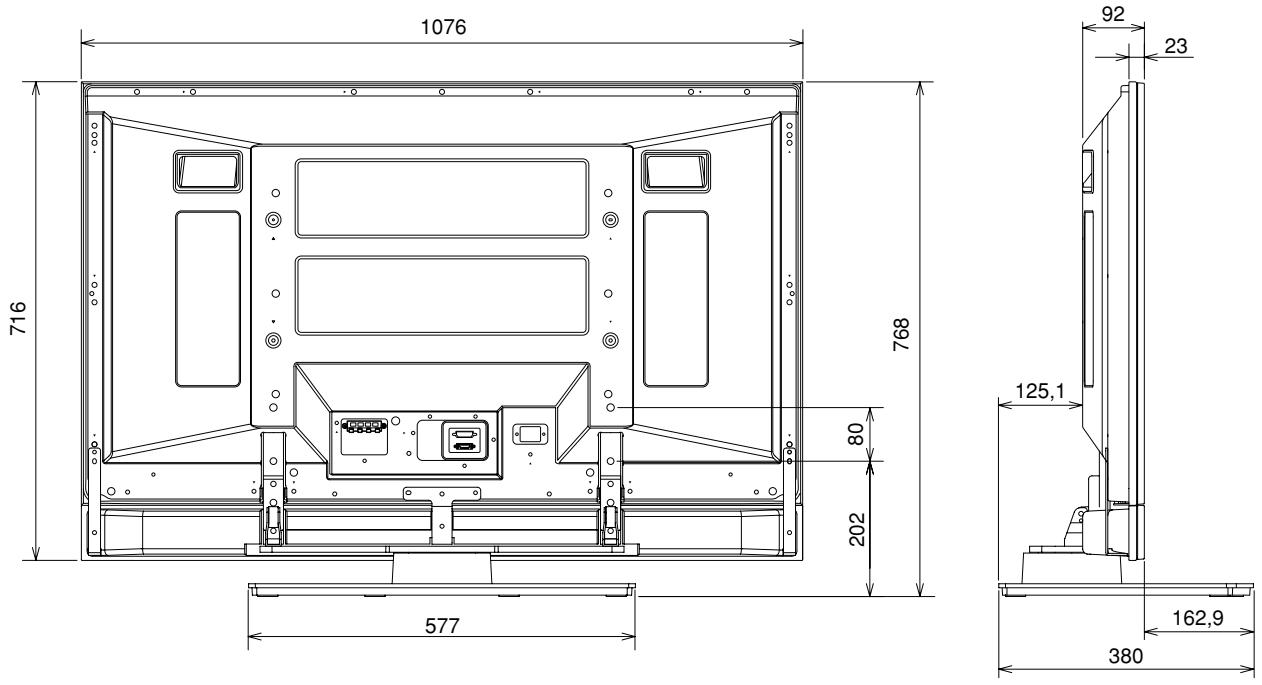

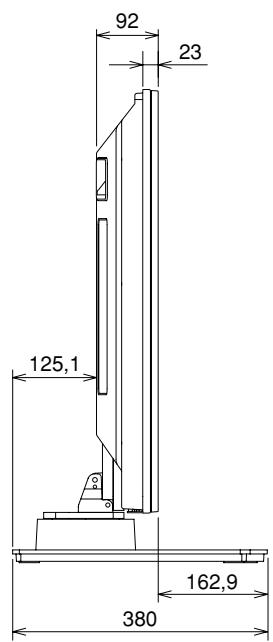

Nota Quando ricollocate il display a plasma sul supporto, assicuratevi che le colonne di supporto destra e sinistra siano state inserite con la stessa angolazione. Specifiche Dimensioni esterne Peso 577mm(L) x 249,5mm(A) x 380mm(P) (Se si usano le colonne di sostegno S) 10,5 kg

• Le specifiche sopraesposte e la forma esterna possono essere modificate per migliorare il prodotto senza alcun preavviso.

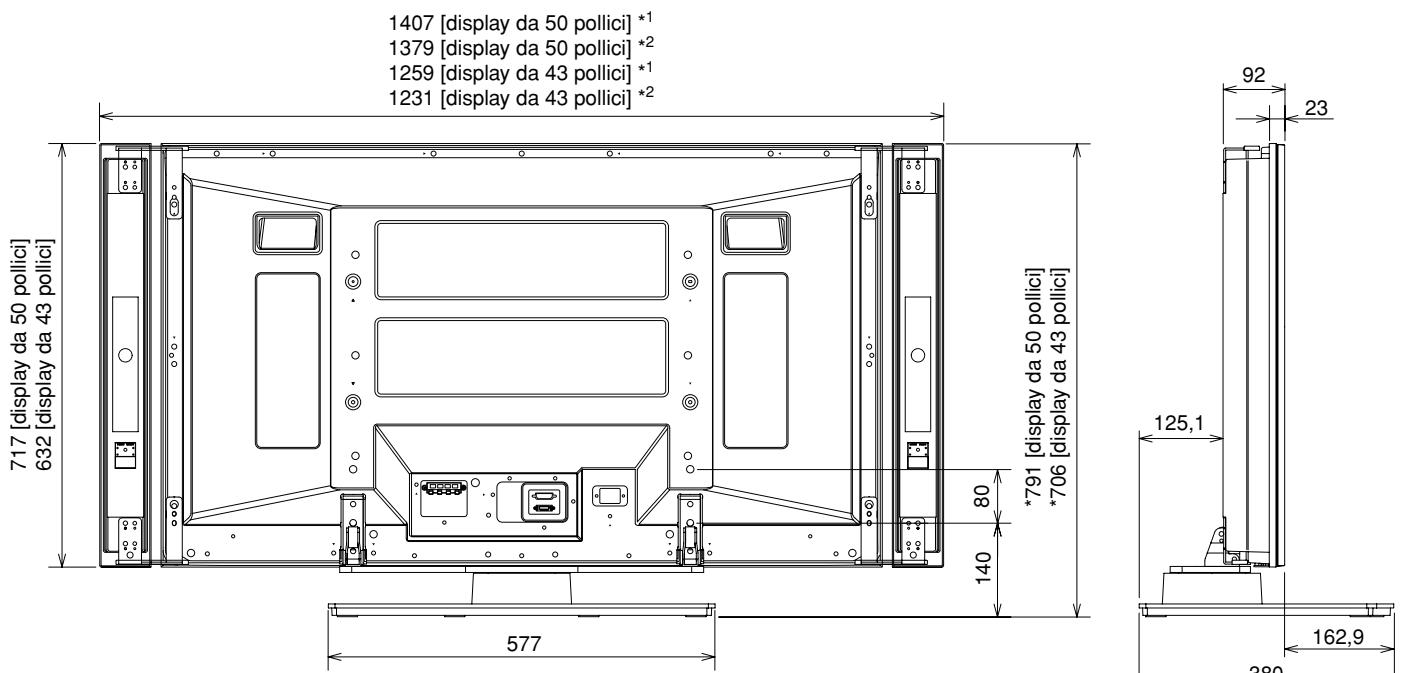

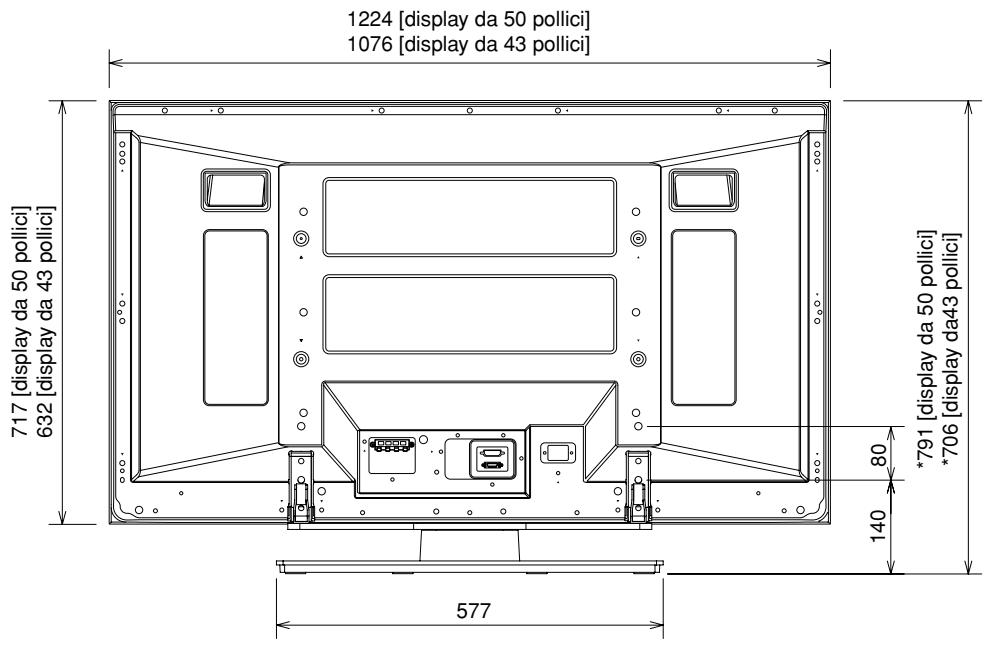

• Se usate le colonne di sostegno L, l’altezza è 853 (modello di display da 50 pollici) / 768 (modello di display da 43 pollici) *1 Posizione libera: Fissatelo con uno spazio di circa 15 mm tra gli altoparlanti e il display. *2 Posizione allineata: Fissatelo con gli altoparlanti a stretto contatto con il display. Se installate un altoparlante PDP-S39

• Se usate le colonne di sostegno L, l’altezza è 853 (modello di display da 50 pollici) / 768 (modello di display da 43 pollici) Pubblicato da Pioneer Corporation. Copyright © 2005 Pioneer Corporation. Tutti i diritti riservati.
