GEBRUIKSAANWIJZING PDK-LS01 PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gelebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat udeze naderhand nogmaals=kunt raadplegen.

Installatie

• Raadpleeg uw dealer wonneer u problemen met de installmentie ondervindt.
• Pioneer is Niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installmentie, onjuist gebruik, wijzigingen of naturarrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en serienummer van deze apparatuur over.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 30

Controleren van de standardonderdelen ... 31

Bevestiging van de plasma-teilevisie 33

Installatie van het apparaat op een rack enz. 35

Voorbereiding van de bekabeling 35

Zo zorgt u ervoor dat de apparatuur nicht omvalt. 36

Waarschuwing

Dit symbolism waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadenig.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasma-televisiones (PDP-LX508D / PDP-LX5080D / PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-SX508D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D) van Pioneer is ontworpen.

Indien dit model met een ander model worden gebruikt kan dit tot instabilititeit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar udezedisplay heeft gekocht voor meer gegevens hierover.

Het product mag Niet op een andere dan volgens de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoortestemde plasma-televisione worden gebruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gebruikt.

Zorg ervoor dat het glas Niet wordt bekrast en dat er Niet tegenaan worden gestoten.
- Gebruik het Niet wonneer het glas gebarsten of gebroken is.

Plaats van installmentie

Kies een plaaties die sterk genoeg is om het gewicht van de staander en de displays te konnen dragen.
- Zorg ervoor dat deplaats van installmentie vlak en stabel is.
- Plaats het apparaat Niet buiten, bij een warmwaterbron of nabij het strand.
- Plaats de standardietniet waar deze blootstaat aan trillen of schokken.

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen. Onvoorziene ongevallen, zoals het breken of omvallen van de apparatuur, kunnen zina installmentie van de display voordoen wanneer de staander Niet op de aangegeven wijze worden geinstalleerd.
• De display dient.altijd door twee of meerdere mensen te worden geplaatst om er zeker van teল dat het apparaat op veilige wijze worden geinstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installmenteuit, en verwijderervolgens het netsnoer van de netspanning.
  Zorg ervoor dat op de tafelbladstaander geen gewicht worden uitgeoefend wanner deze worden geplaatst en opgebouwd.

Ongelukken vervooraakt door het omvallen van het product hunnen worden voorkomen wanner de juiste maatregelen worden genomen (zie blz. 36).

Controleren van de standaardonderdelen

Controller voorafgaande aan de montage en installmentie of alle standaardonderdelen aanwezig zijn.

• Voetstuk x 1

• Opetzstuk x 1

• Montageplaat x 1

• Handleiding (deze handleiding) x 1

Toebehoren 1

• Bevestigingsmaterial x 2 Voor 50-inch model (luidsprekers aan weerszijden: zwart

• Montageschroeven (M8× 30mm)× 2

• Montageschroeven (M8 x 20 mm) x 2

• Schroeven (M5 x 15 mm) x 2

• Appendage ter voorkoming van omvallen x 1

• Kabelklemmen x 1

• Zeskantsleutel x 1
  (Andere kant 5 mm te gebruiken met M8-bouten)

Toebehoren 2

Voor 50-inch model (luidspreker aan de onderzijde): grijs x 2

• Dit bevestigingsmaterial worden slechts gezebruikt wanner een 50-inch model worden geplaatst (luidspreker aan de onderzieje) of een 42-inch model.

Voor 42-inch model: wit x 2

Dit bevestigingsmaterial wird slechts gebruikt voor een van de drie modellen, en worden nicht voor de andere twee modellen gebruikt.

Technische gegevens

Afmetingen buitenzijde: 620~mm (B) × 797 mm (H) × 407 mm (D)

Weight: 14kg

• Het is möglichk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

Montage van de tafelbladstaander

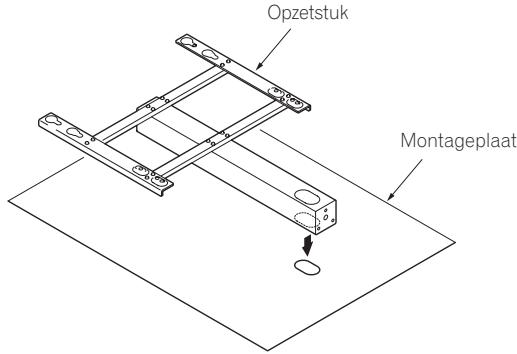

Wijze van montage

1. Lijn de lange gaten in de montageplaat en het opzetstuk op en leg het geheel op de zijkant.

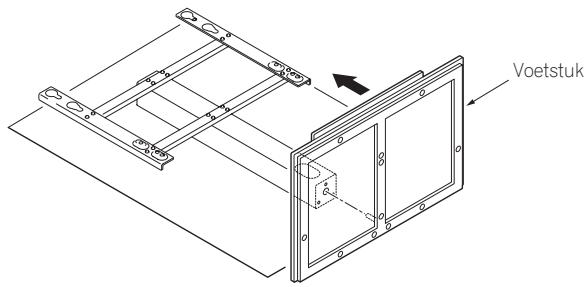

1. Bevestig de tafelbladstaander door het schroefgat aan de onderzijde van het opzetstuk op te lijnen met het uitstekende gedeelte op het voetstuk.

Zorg ervoor dat u Niet gegen het glas stoot.

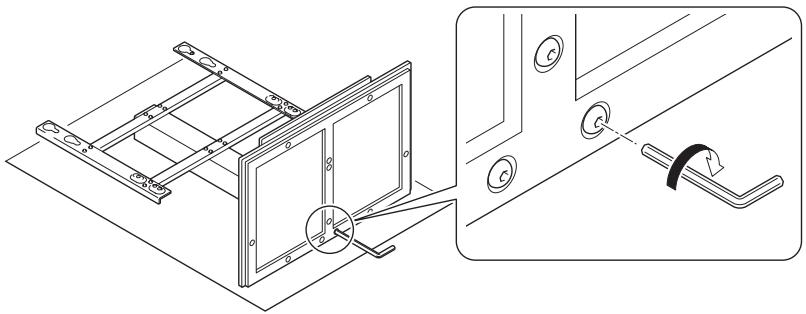

1. Draai de schroeven op de weiterzijde van het voetstuk met een zeskantsleutel aan (op drie plaatsen).

2. Draai de schroeven stevig op alle drie deplaatsen aan.

Bevestiging van de plasma-televisione

Waarschuwing

Het gewicht van een 50-inch model (zonder luidsprekers) bedraagt ongeveer 34kg , dat van een 42-inch model ongeveer 30kg ; vanwege hun vlakke vorm zich je instabel.

Zorg erkaarom voor dat tenminste twee Personen de plasma-televisione plaatsen en installereren.

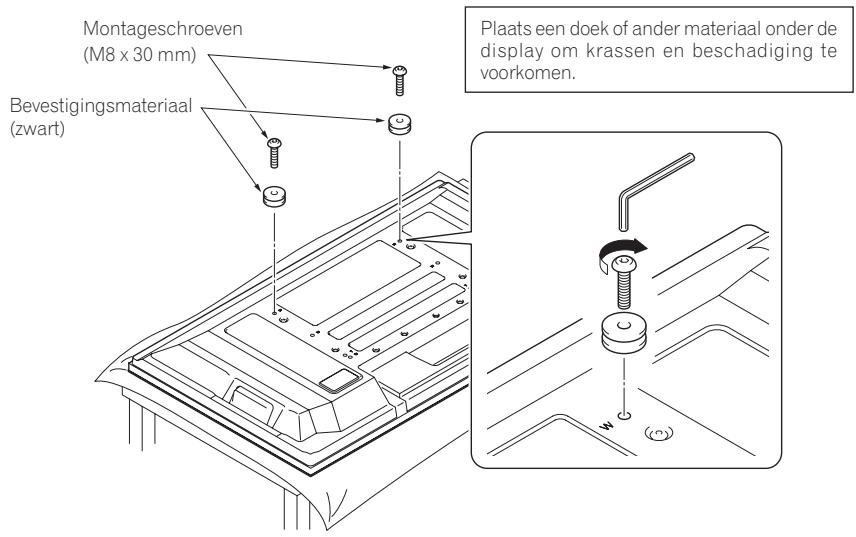

1. Bevestig het bevestigingsmaterial aan de plasma-television met montageschroeven (M8 x 30 mm).

• ngeval van het 50-inch model (luidsprekers aan weerszijden), dient u het Zwarte bevestigingsmaterial te gebruiken.
• Bevestig dit aan het schroefgat naast de letter "W (bovenzijde)" aan dechterzijde van de plasmatelevisie.
• Draai de schroeven stevig aan.

• De afmeting van het te gebruiken bevestigingsmaterial is afhankelijk van uw model plasmatelevisie, let dus goed op de afmeting.

• Voor een 50-inch model (luidsprekers aan weerszijden): zwart

• Voor een 50-inch model (luidspreker aan de onderzijde): grijs

• Voor een 42-inch model: wit

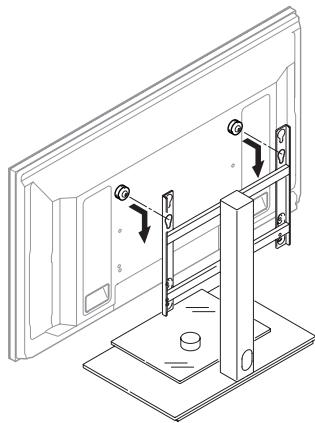

• Til de plasma-televisione op met het的那一an bevestigde bevestigingsmaterial en hang hem op aan de tafelbladstaander.

• De positie waarin de plasma-televisione worden opgehangen is afhankelijk van het soort plasmatelevisie dat u hebelt.
  Zorg ervoor dat er niets op de glasplaat worden geplaatst.

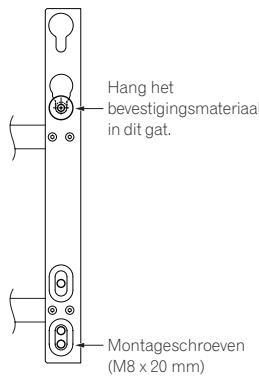

In het geval van een 50-inch model (luidsprekers aan weerszijden)

In deze figuur worden het voorbeeld van een 50-inch model (luidspeakers aan weerszijden) getoond.

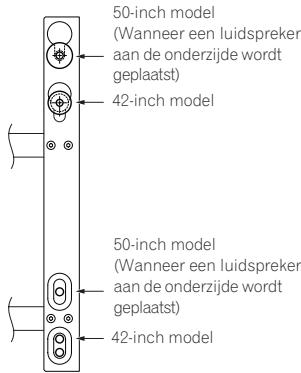

In het geval van een 50-inch model (luidspreker aan de onderzijde) of een 42-inch model

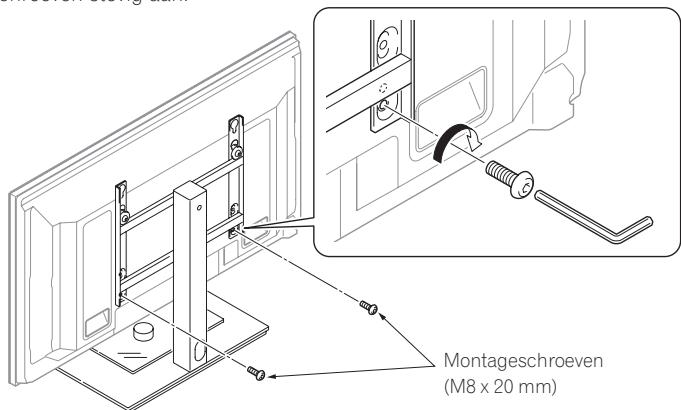

1. Zet de tafelbladstaander en de plasma-display stevig met montageschroeven (M8 x 20 mm) op hunplaats vast.

Draai de schroeven stevig aan.

In deze figuur worden het voorbeeld van een 50-inch model (luidspeakers aan weerszijden) getoond.

Installatie van het apparaat op een rack enz.

Waarschuwing

Zorg ervoor dat de plasma-televisione door tweete ofmeer mensen wordt vastgehonden wanner deze op een rek etc. worden geinstalleerd.
- Houd de plasma-televisionie nied bij de luidsprekers of de staander vast, odomat het product anders beschadigd kan raken.
- Dedraagcapaciteit van het glazen schap bedraagt 10kg . Er mag geen voorwerp met een gewicht van meer dan 10kg op worden geplaatst.
- Er mag geen extra belasting op het glazen schap worden uitgeoefend door er bijvoorbeeld op te klimmen of door er uw handen op teplaatsen. Indien u dat wel doet kan het schap breken, omvallen of er kan een ander onverhoedns ongeval met het schap plaatsvinden.
- Houd het glazen schap Niet vast om het te verplaatsen. Indien u dat wel doet kan hetschap breken, omvallen of er kan een ander onverhoedsongevalmethetschapplaatsvinden.
- Do not attach or remove a plasma television with any equipment or object placed on the glass shelf. Een plasma-television die met apparatuurof enig voorwerpophet glazenschap is geplaatst mag Niet worden bevestigd of verwijderd.

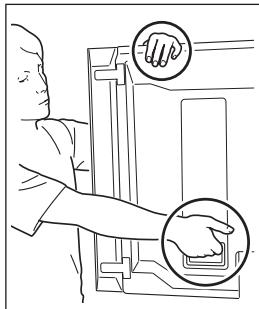

Houd de plasmatelevisie bij de hendels en aan de bovenzijde vast.

Bij installment van de
luidsprekers aan weerszijden

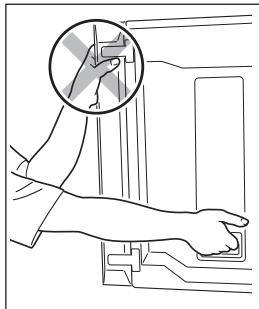

Houd de plasmatelevisie en de staander nicht bij de luidsprekers vast.

Bij installment van de luidsprekers aan weerszijden

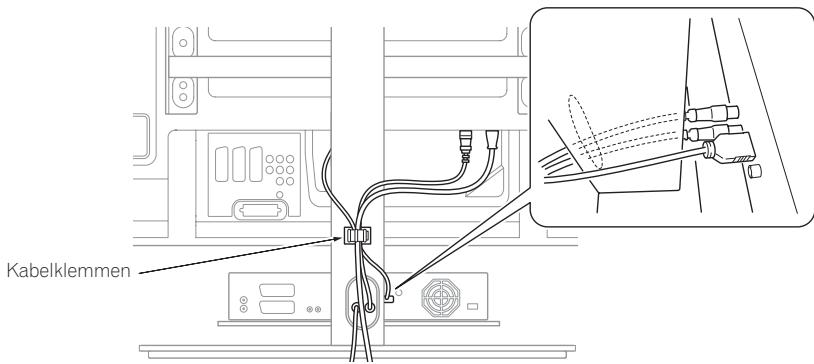

Voorbereiding van de bekabeling

Gebruik de meegeleverde kabelklem om de bedrading samen te binden.

Let op

Zorg er met name voor dat er geen kracht op de bedrading worden uitgeofend.

Zo zorgt uervoordat de apparatuur Niet omvalt

• Zorg ervoor nadat de staander is geinstalleerd, dat de apparatuur Niet omvalt.
• Zet de plasma-televisione zowel aan het rek als aan het wandopppervlak vast.

Stabilititeit op de tafel

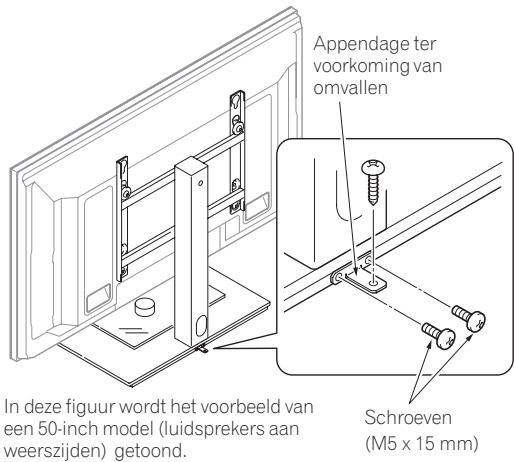

Zet de plasma-television vast met schroeven (M5 x 15 mm) en de appendage ter voorkoming van omvallen zoals in de figuur aangegeven.

Zet de rekken etc. vast met gebruik van in de winkel verkrijgbare schroeven.

Let op

Voor het stabelplaatsen van de apparatuur op een tafel,要去en schroeven met een nominale diameter van 4mm en een lenghte van minimaal 20~mm worden gebruikt.

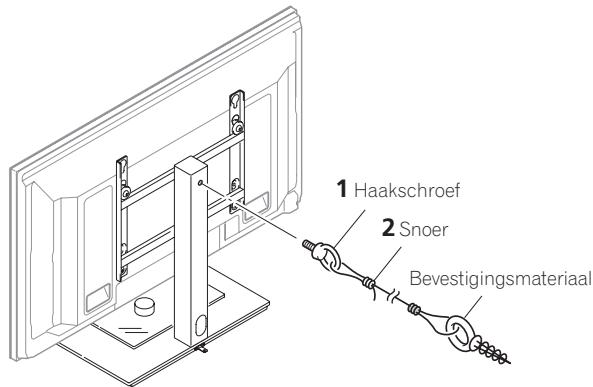

Gebruik van een muur voor stabiliteit

1. Bevestiging van de bout (haakschroef) ter Voorkoming van omvallen.
2. Gebruik een sterk snoer om hem stevig en stabel gegen een muur, zoil of ander stevig element teplaatsen.

Let op

Gebruik haakschroeven, snoeren en bevestigingsmaterial dat in de winkel verkrijgbaar is.

Aanbevolen haakschroef:

In deze figuur wird het voorbeeld van een 50-inch model (luidspeakers aan weerszijden) getoond.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehonden.
