BEDIENUNGSANLEITUNG PDK-LS01 PIONEER

Table top stand
Pied de table
Tischständer
Supporto di davolo
Tafelbladstaander
Soporte de mesa
Hactorbnaя поста вka

PDK-LS01

Wir danken Ichnen, dass Sie sich für den Kauf thesese Produkte der Firma Pioneer entschieden haben.

Bitte lessen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rateziehen zu können.

Installation

• Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sichitte an ihren Handler.
• Für Schäden aufgrund von inkorrektor Installation, falscher Verwendung, vorgenommen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung.

Wichtiger Hinweis!

Bitte notieren Sie sich unter die Nummer des Modells und die Serien-Nummer des Geräts.

Modell: Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitshinweise 16

Überprüfung des Standardzubehörs auf Vollständigkeit 17

Technische Daten 17

Montage des Tischständers 18

Montage des Plasma-Fernsehers 19

Installation des Plasma-Fernsehers an einem Gestell usw. 21

VerlegenderKabel 21

Verhinderung eines möglichen Umfallens der Einheit 22

Vorsicht

Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für Plasma-Fernseher (PDP-LX508D / PDP-LX5080D / PDP-5080XA/PDP-5080XD/PDP-508XD/PDP-SX5080D /PDP-4280XA/PDP-4280XD/PDP-428XD/PDP-SX4280D) der Firma Pioneer bestimmt ist.

Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen. Hinsichtlich weiterer Informationen wenden Sie sichitte an diejenige Handseinrichtung, bei der Sie den Plasma-Fernseher gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben undnehmen Sie keine Veränderungen am Produkt vor.

Verwenden Sie diesen Tischständer für keine anderen Plasma-Fernseher als die angegebenen, verändern Sieihn nicht und verwenden Sieihn auch nicht für andere Zwecke.

• Lassen Sie es auf keinen Fall zu Kratzern auf dem Glas oder zu Stöbelastungen des Glases kommt.
• Verwenden Sie das Glas nicht, wenn es Risse aufweist oder zerbrochen ist. Wenn Sie es unter solchen Bedingungen verwenden, können es umfallen und zerbrechen und so eine Verletzung verursachen.

Installationsort

• Wahlen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu,tragen.
  Sorgen Sie davon, dass der Ständer und das betreffende Display auf einem ebenen und stabilen Platz installiert werden.
  Installieren Sie beides nicht im Freien, in der Nähere einer bereits Quelle oder in Strandnahme.
  Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den darauf vorgesehenen Positionen.
  Es hat Fälle gegeben, dass es zu unvorhergesehenen Unfällen wie beispelsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.
• Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es safer installiert wird.
• Schalten Sie das Display und die peripheren Geräte vor der Installation aus undziehen Sie anschließend den Stecker der Netzschnur aus der Steckdose.
• Achten Sie bei der Montage und Installation darauf, keine Last auf das Glas zu stellen.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschreiben (siehe Seite 22).

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörns vorhanden sind.

- Basis x 1

- Ständerelement x 1

- Grundlelement x 1

Bedienungsanleitung (das vorliegende Dokument) x 1

Zubehör 1

• Montageelemente x 2 Für das 50-Zoll-Modell (Seitenlautsprecher): schwarz

• Installationsschrauben (M8 x 30 mm) x 2

• Installationsschrauben (M8 x 20 mm) x 2

• Schrauben (M5 x 15 mm) x 2

• Elemente zur Verhinderung des Umfallens x 1

• Kabelklemme x 1

• Innensechskantschluss (Gegenseite 5 mm für M8-Verwendung) x 1

Zubehor 2

Für das 50-Zoll-Modell (Lautsprecher unten): grau x 2

• Dieses Montageelement wird nur bei der Installation eines 50-Zoll-Modells (Laufsprecher unten) oder eines 42-Zoll-Modells verwendet.

Für das 42-Zoll-Modell:wei x 2

Dieses Montageelement wird nur für eines der drei Modèle verwendet. Bei den anderen zwei Modellen wird es nicht verwendet.

Technische Daten

Außenabmessungen: 620 mm (Breite) x 797 mm (Höhe) x 407 mm (Tiefe)

Gewicht: 14kg

• Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verändert werden.

Montage des Tischständers

Montage

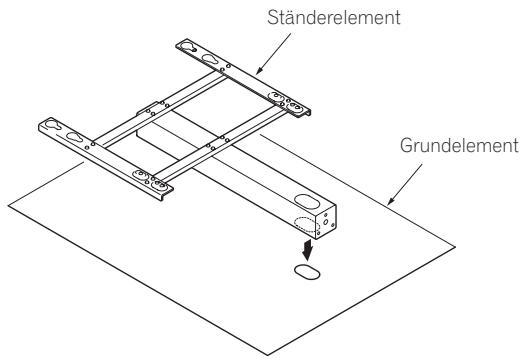

1. Richten Sie die Langlocher im Grundelement und in der Säule aufeinander aus und gegen Sie beides auf die Seite.

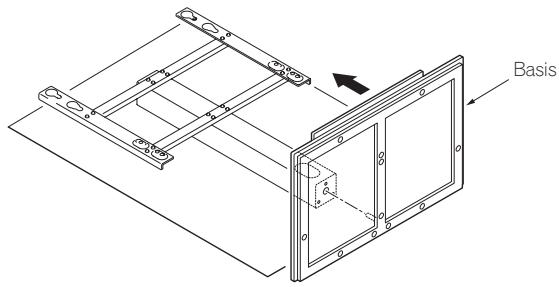

1. Fixieren Sie den Ständer, indem Sie die unter in der Säule befindliche Schrauböffnung auf den hervostehenden Teil der Basis ausrichten.

2. Achten Sie hierbei darauf, keine Gewalt auf das Glas auszuüben.

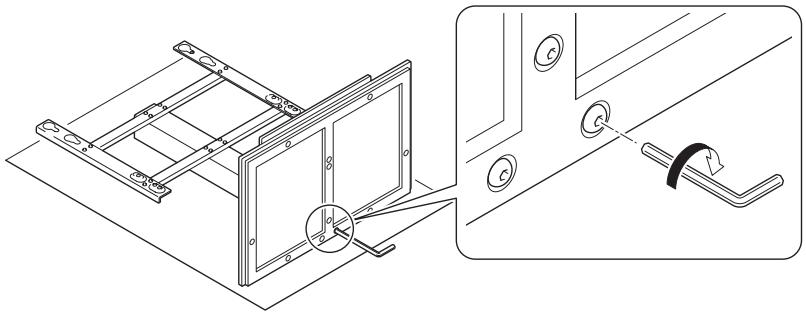

1. Ziehen Sie die Schrauben auf der Rückseite der Basis mit dem Innensechskantschlüssel fest (drei Positionen).

2. Ziehen Sie alle drei Positionen richtig fest.

Montage des Plasma-Fernsehers

Vorsicht

Das 50-Zoll-Modell des Plasma-Fernsehers (ohne Lautsprecher) wiegt etwa 34kg und das 42-Zoll-Modell etwa 30kg . Sie weisen keine Tiefe auf und sind davon instabil. Deshalb muss die Montage und Installation eines Plasma-Fernsehers von mindestens zwei Personen vorgenommen werden.

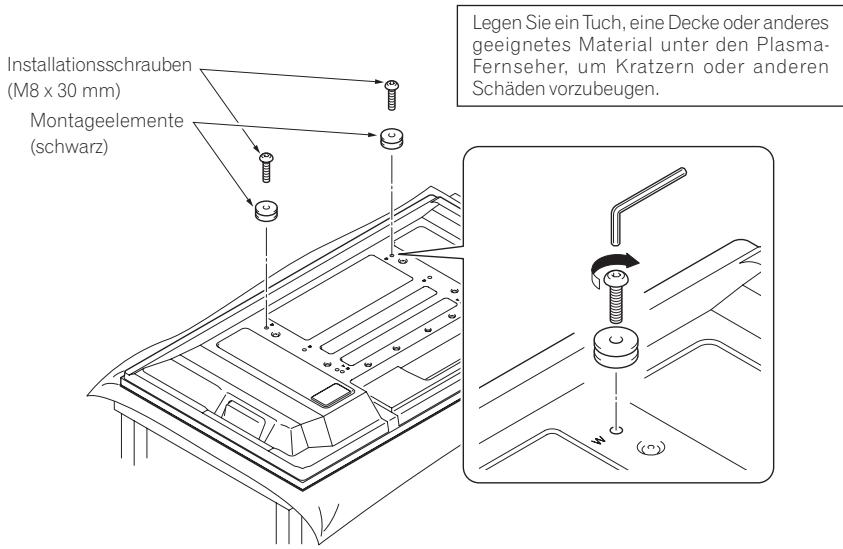

1. Befestigen Sie die Montageelemente mit den Installationsschrauben (M8 x 30 mm) am Plasma-Fernseher.

• Verwenden Sie für das 50-Zoll-Modell (Seitenlautsprecher) die schwarzen Montageelemente.
• Befestigen Sie die Elemente jeweils an der Schrauböffnung geben dem Buchstaben „W" oben auf der Rückseite des Plasma-Fernsehers.
  Ziehen Sie die Schrauben richtig fest.

Die Gröbe der verwendeten Montageelemente variiert je nach Ihr Plasma-Fernseher. Achten Sie davon auf deren GröBe.

Fur das 50-Zoll-Modell (Seitenlautsprecher): schwarz
- Für das 50-Zoll-Modell (Laatsprecher unten): grau
Fur das 42-Zoll-Modell:weiB

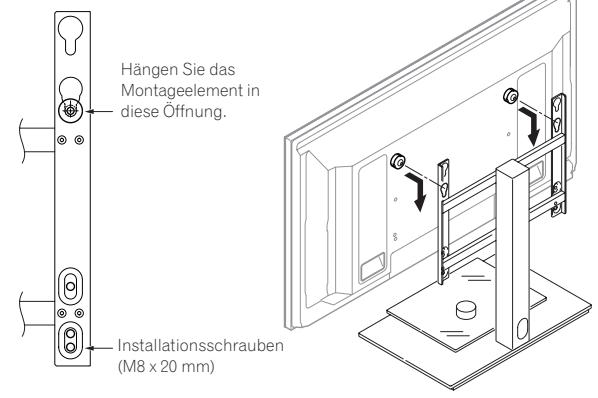

1. Heben Sie den Plasma-Fernseher mit den daran befestigen Montageelementen an und hängen Sieihn an den Ständer.

Die Position, in der der Plasma-Fernseher hangt, variiert je nach Ihrem Plasma-Fernseher.
- Achten Sie darauf, dass sich nichts auf der Glasplatte befindet.

Bei Verwendung eines 50-Zoll-Modells (Seitenlautsprecher)

Die Darstellung zeigt den Vorgang bei einem 50-Zoll-Modell (Seitenlautsprecher).

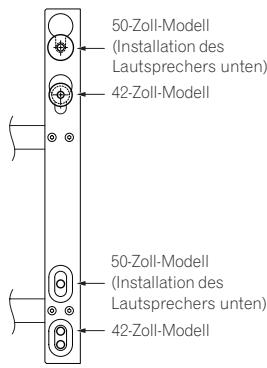

Bei Verwendung eines 50-Zoll-Modelle (Lautsprecher unten) oder eines 42-Zoll-Modells

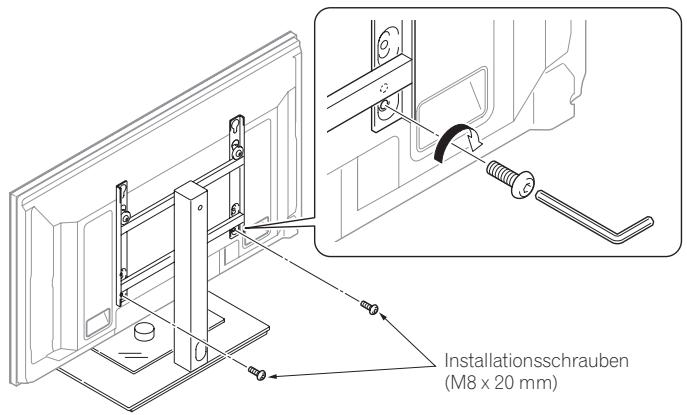

1. Fixieren Sie den Ständer und den Plasma-Fernseher mit den Installations- schrauben (M8 x 20 mm) in der vorgesehenen Position.

Ziehen Sie die Schrauben richtig fest.

Die Darstellung zeigt den Vorgang bei einem 50-Zoll-Modell (Seitenlautsprecher).

Installation des Plasma-Fernsehers an einem Gestell usw.

Vorsicht

-itte achten Sie darauf, dass der PlasmaFernseher bei der Installation an einemGestell usw. von mindestens zweiPersonen gehalten wird.
- Bette halten Sie den Plasma-Fernseher nicht an den Lautsprachern oder am Tischständer, Denn dies konnte zu Schaden am Fernseher führen.
Die zulässige Belastung des Glasbords beträgt 10kg .Stellen Sie dazu kein Objekt darauf, das schwerer als 10~kg ist.
- Belasten Sie das Glasbord nicht übermäßig, indem Sie zum Beispiel darauf steigen oder die Höhehere darauf stützen. Wenn Sie das tun, konnten Sie es zerbrechen oder umstürzen oder konnten einen anderen Unfall verursachen.
- Halten Sie nicht das Glasbord, um es zu transportieren. Wenn Sie das tun, konnten Sie es zerbrechen oder umstürzen oder konnten einen anderen Unfall verursachen.
- Montieren oder demontieren Sie einen Plasma-Fernseher nicht mit irgendeiner auf dem Glasbord befindlichen Ausstattung oder einem darauf befindlichen Objekt.

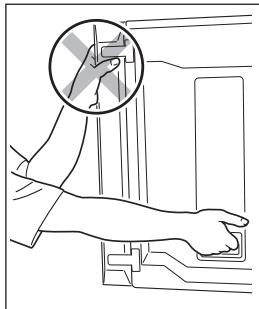

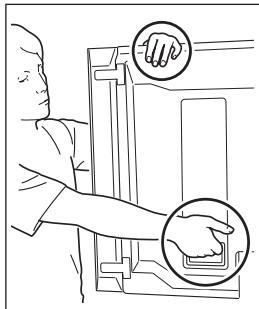

Halten Sie den Plasma-Fernseher an seinen Handgriffen und von oben her.

Bei der Installation der Seiten Lautsprecher

Halten Sie den Plasma-Fernseher und den Ständer auf keinen Fall an den Lautsprechern fest.

Bei der Installation der Seiten Lautsprecher

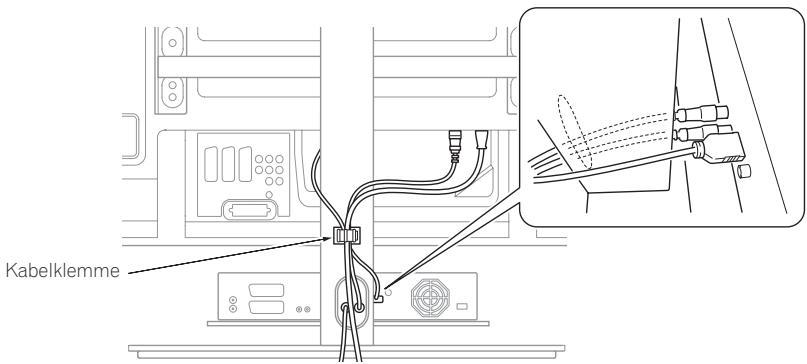

VerlegenderKabel

Verwenden Sie die mitgelieferte Kabelklemme für das Zusammenführren der Kabel.

Hinweis

Achten Sie darauf, keine Kraft auf die Kabelenden auszuüben.

Verhinderung eines möglichen Umfallens der Einheit

• Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zuverhindern, dass die Einheit umfallen kann.
• Sichern Sie den Plasma-Fernseher sowohl am Gestell als auch an der Wand.

Stabilisierung auf dem Tisch

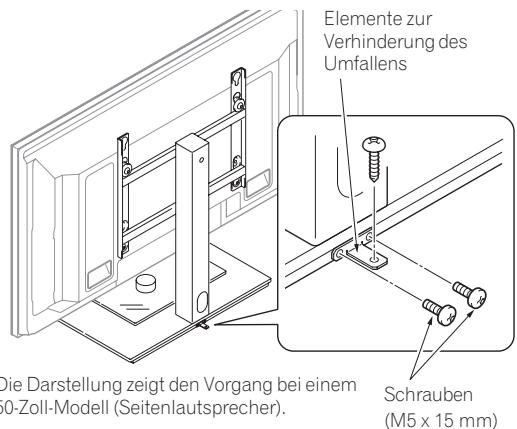

Fixieren Sie den Plasma-Fernseher unter Verwendung der Schrauben (M5 x 15 mm) und dem Element zur Verhinderung des Umfallens so, wie in der Abbildung dargestellt ist.

Fixieren Sie die Gestelle usw. unter Verwendung von handelsüblichen Schrauben.

Hinweis

Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch nur Schrauben, die einen Nenndurchmesser von 4 mm haben und die mindestens 20 mm lang sind.

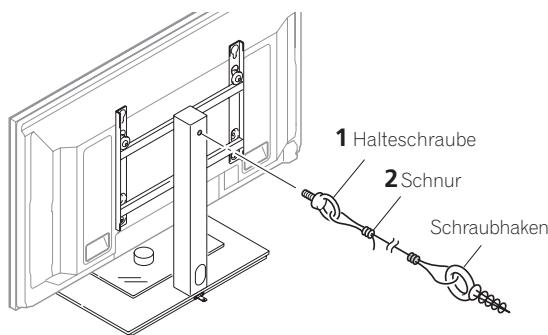

Verwendung einer Wand zur Stabilisierung

1. Montage von Halteschrauben (Schraubhaken) zur Verhinderung des Umfallens an der Säule.
2. Verwendung von reiBfsten Schnuren zur ausreichenden und sicheren Stabilisierung an einer Wand, einem Pfeiler oder einem anderen stabilen Baulement.

Hinweis

Verwenden Sie handelsübliche Halteschrauben, Schnuren und Schraubhaken.

Empfohlen Halteschrauben:

Nenndurchmesser: M8

Lange: 12 mm bis 15 mm

Die Darstellung zeigt den Vorgang bei einem 50-Zoll-Modell (Seitenlautsprecher).

Veröffentlich von Pioneer Corporation.

Urheberrechtlich geschützt © 2007 Pioneer Corporation.

Alle Rechte vorbehalten.
