Tipo di prodotto	Base da tavolo per televisore al plasma
Marca	Pioneer
Modello	PDK-LS01
Dimensioni (L x A x P)	620 mm x 797 mm x 407 mm
Peso	14 kg
Materiali	Metallo e vetro temperato
Capacità di carico massima	Circa 34 kg per modello da 50 pollici, 30 kg per 42 pollici
Compatibilità	Televisori al plasma Pioneer specifici (PDP-LX508D, PDP-5080XA, ecc.)
Sicurezza	Dispositivo anti-caduta incluso, fissaggio a parete consigliato
Accessori inclusi	Base, colonna, fissaggi, viti, utensili, dispositivo anti-caduta, fascetta per cavi
Installazione	Richiede almeno due persone, montaggio semplice con chiave esagonale
Manutenzione	Pulire con un panno morbido e asciutto, evitare prodotti abrasivi
Nota	Il ripiano in vetro può supportare fino a 10 kg

Domande frequenti - PDK-LS01 PIONEER

Quali televisori sono compatibili con il supporto Pioneer PDK-LS01?

Questo supporto è progettato esclusivamente per i televisori al plasma Pioneer delle serie PDP-LX508D, PDP-LX5080D, PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-SX5080D, PDP-4280XA, PDP-4280XD, PDP-428XD e PDP-SX4280D. L'utilizzo con altri modelli può causare instabilità.

Qual è il peso massimo supportato dal ripiano in vetro?

Il ripiano in vetro può supportare un peso massimo di 10 kg. Non posare oggetti di peso superiore a 10 kg sul ripiano in vetro per evitare il rischio di rottura.

Devo fissare il supporto al muro?

È fortemente consigliato stabilizzare il supporto contro un muro utilizzando il dispositivo anti-caduta fornito. Usare una corda resistente e un gancio (non inclusi) per fissare la colonna a un muro o un pilastro.

Quante persone sono necessarie per l'installazione del supporto?

Almeno due persone sono necessarie per installare il televisore sul supporto a causa del peso e dell'ingombro dello schermo.

Quali accessori sono forniti con il PDK-LS01?

La confezione contiene: base, colonna, fissaggi (a seconda del modello), viti (M8x30mm, M8x20mm, M5x15mm), dispositivo anti-caduta, fascetta per cavi e una chiave esagonale.

Posso usare questo supporto per un televisore di un'altra marca?

No, questo supporto è specificamente progettato per i televisori al plasma Pioneer elencati nel manuale. L'utilizzo con altre marche o modelli può causare instabilità e rischi di caduta.

Come pulire il ripiano in vetro del supporto?

Usare un panno morbido e asciutto per pulire il vetro. Evitare prodotti abrasivi o detergenti chimici che potrebbero graffiare o danneggiare la superficie.

Cosa fare se il ripiano in vetro è incrinato?

Non utilizzare il supporto se il vetro è incrinato o rotto. Sostituire il pezzo presso un centro assistenza autorizzato o contattare il rivenditore. Un vetro danneggiato può rompersi e causare lesioni.

Il supporto viene fornito con un utensile di montaggio?

Sì, viene fornita una chiave esagonale (da 5 mm) per il serraggio delle viti. Non sono necessari altri utensili per l'assemblaggio di base.

Posso installare il supporto su una mensola?

Sì, ma assicurarsi che la mensola possa sostenere il peso totale (supporto + televisore). Utilizzare il dispositivo anti-caduta per stabilizzare l'insieme e fissarlo saldamente.

MANUALE UTENTE PDK-LS01 PIONEER

Istruzioni per l'uso

Handleiding

Grazie per aver acquistato un prodotto Pioneer. Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuratamente le istruzioni per l'uso. Vi consigliamo di tenere le istruzioni per l'uso a portata di mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l'installazione, rivolgetevi al loro fornitore.
• Pioneer non è responsable per qualsiasi danno causato da un'installazione non corretta, da un uso improprio, da modifiche o da calamità naturali.

AVVISO IMPORTANTE

Registrate il numero di modello e di seri edell'apparecchio qui sotto.

Model No.

Serial No.

Conservate quello numero per uso in seguito.

Indices

Attenzione 23

Controllodegliaccessori standard 24

Dati tecnic 24

Montaggio del supporto 25

Montaggio del televisore al plasma 26

Preparazione dei cavi 28

Prevenire la caduta dell'apparecchio 29

ATTENZIONE

Questo significato si riferisce ad una procedura azzardata o pericolosa che può recare danni alle persone o alle cose.

Attenzione

Questo prodotto è un supporto di tavolo concepito esclusivamente per teilevisori al plasma Pioneer (modelli PDP-LX508D / PDP-LX5080D / PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D). L'uso con altri modelli cui pocausare instabilità e provocare danni. Per ulteriori informazioni, contattate il negotio dove avete acquistato il Vostro display.

Non installare o modificare il prodotto diversamente da come illustrato.

Usate quello supporto soltanto con i teilevisori al plasma specificati e non modificatelo o utilizzatelo per altri scopi.

Non scalfite né colpite il vetro.
- Non usatelo se il vetro è incrinato o rotto. Se usato in tali condizioni, potrebbe cadere e rompersi, provocando danni.

Posizione dell'installazione

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all'aperto, vicino a fonti di calore o a una spiaggia.
• Non installate il supporto dove potrebbe essere esposto a vibrazioni o urti.

Montaggio e installmente

• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predisiposte.
  Dopo l'installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un'installazione sicura, il display deve essere montato sempre da due o più personne.
• Prima dell'installazione, spegnete il display e le periferiche, poi disinserite la spina alla presa di alimentazione.
• Quando installare e montate il supporto, fate attenzione a non applicare un peso sul vetro.

Per evitare incidenti causati alla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 29).

Controllo degli accessori standard

Prima del montaggio e dell'installazione controllate che tutti gli accessori standard siano stati forniti.

• Base x 1

• Asta x 1

• Piastra utensile x 1

• Istruzioni per l'uso (questo manuale) x 1

Accessor1

• Attacchi x 2

Per il modello da 50 pollici (altoparlanti laterali): nero

Viti di montaggio (M8× 30mm)× 2

Viti di montaggio (M8× 20mm)× 2

Viti (M5× 15mm)× 2

Dispositivo anticaduta x 1

• Morsetto del cavo x 1

• Chiave inglese x 1 (lato opposito 5 mm per uso M8)

Accessor2

Per il modello da 50 pollici (altoparlante inferiore): grigio × 2

Per il modello da 42 pollici: bianco × 2

• Questo attacco è usato soltanto per l'installazione del modello da 50 pollici (altoparlante inferiore) o da 42 pollici.

L'attacco è usato soltanto con uno dei tre modelli: non è utilizzato con gli altri due.

Dati tecnic

Misure esterne: 620mm (L) × 797mm (A) × 407mm (P)

Peso: 14kg

• Le specifiche sopramenzionate e l'aspetto esteriore possono essere modificati nella alcun preavviso per migliorare il prodotto.

Montaggio del supporto

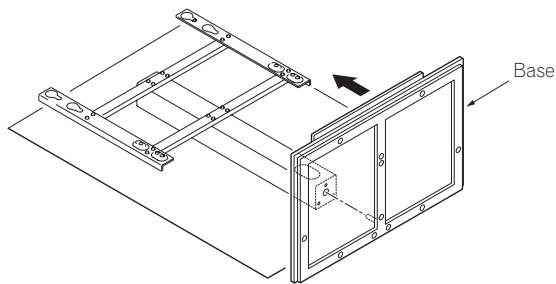

Procedura di montaggio

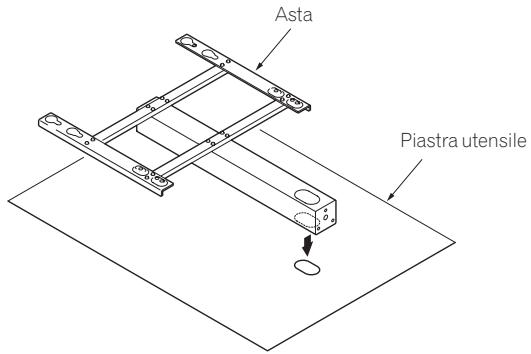

1. Allineate i fori lunghi della piastra utensile e dell'asta e appoggiateli uno sull'alto.

1. Fissate il supporto allineando il foro per la vite sulla parte inferiore dell'asta con la parte sporgente della base.

Fate attenuation a non urtare il vetro.

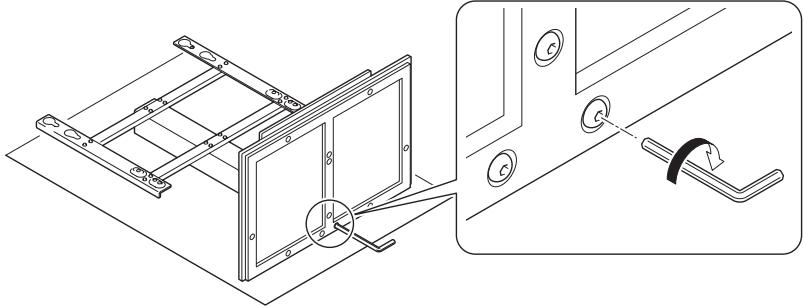

1. Stringete le viti sulla superficie posteriore della base con una chiave inglese esagonale (tre punti).

2. Stringete saldamente tutti i tre punti.

Montaggio del teilevisore al plasma

Attenzione

Il modello da 50 pollici (senza altoparlanti) pesa circa 34 chili, il modello da 42 pollici circa 30 chili, non sono profondi e sono instabili. Per quello motivo, devono essere montati e installati da almeno due persona.

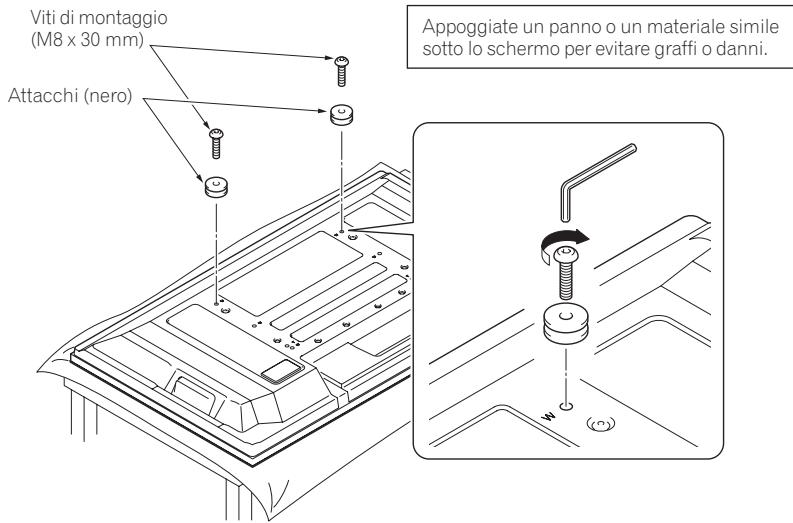

1. Fissate gli attacchi al televisore al plasma con le viti di fissaggio (M8 x 30 mm).

• Per il modello da 50 pollici (altoparlanti laterali), preparate gli attacchi neri.
• Fissatelo al foro per la vite accanto alla dicitura "W (parte alta)" sul retro del tevisore al plasma.
• Stringete saldamente le viti.

• Le dimensioni dell'attacco da usare variano secondo il vostro teilevisore al plasma, perché fate attenzione.

• Per il modello da 50 pollici (altoparlanti laterali): nero

• Per il modello da 50 pollici (altoparlante inferiore): grigio
  Per il modello da 42 pollici: bianco

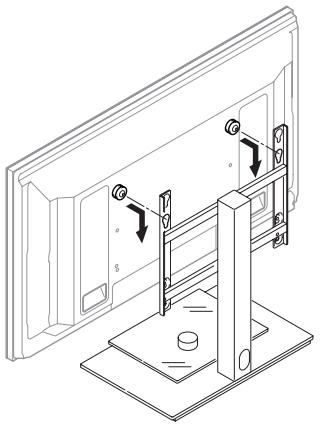

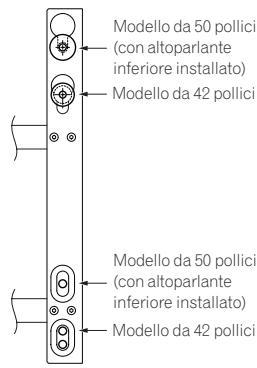

2. Solvate il tevisore al plasma con gli attacchi montati e appendetelo al supporto.

• La posizione del teilevisore al plasma appeso varia secondo il tipo di teilevisore al plasma che possedete.
  Assicuratevi che non sua appoggiato nulla sulla lastra di vetro.

Cassa del modello da 50 pollici (altoparlanti laterali)

La figura在哪la cassa di un modello da 50 pollici (altoparlanti laterali)

Cassa del modello da 50 pollici (altoparlante inferiore) o da 42 pollici.

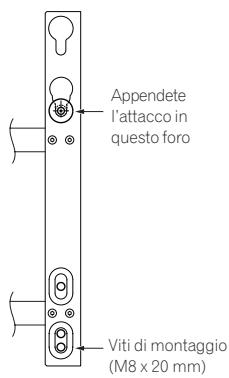

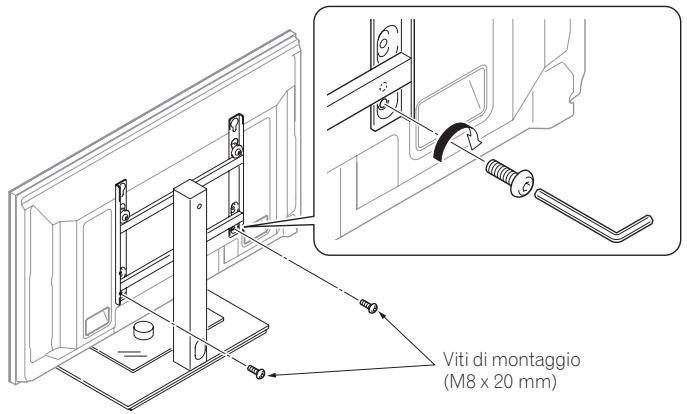

3. Fissate saldamente il supporto e lo schermo al plasma con le viti di fissaggio (M8 x 20 mm).

• Stringete saldamente le viti.

La figura在哪的三面？

Per l'installatione su uno scaffale ecc., assicuratevi che il teilevisore al plasma sua tenuto da due o più personne.
- Vi preghiamo di non tener il tevisore al plasma dagli altoparanti o dal supporto. In quello modo, potreste danneggiare il prodotto.
- La capacité portante del ripiano di vetro è 10 kg. Non appoggiatevi alcun oggettodal peso superiore.
Non applicate un peso eccessivo sul ripiano di vetro, per esempio arrampicandovi su diesso o appoggiandovi le mani, altrimenti potreste romperlo, farlo cadere o causare altri incidenti imprevisti.
Non sollevate il ripiano di vetro per spostarlo, altrimenti potreste romperlo, farlo cadere o causare altri incidenti imprevisti.
Non fissate, né rimuovete il televisore al plasma con apparecchi od oggetti appoggiati sul ripiano di vetro.

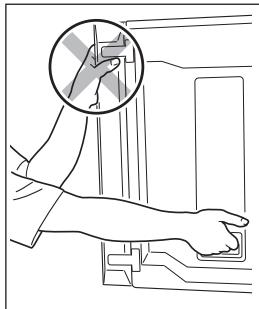

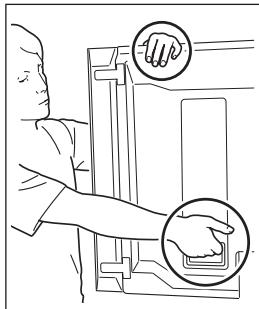

Tenete il tevisore al plasma dalle maniglie e alla parte superiore.

Con gli altoparlanti laterali montati

Non tenete il tevisore al plasma e il supporto dagli altoparlanti.

Con gli altoparlanti laterali montati

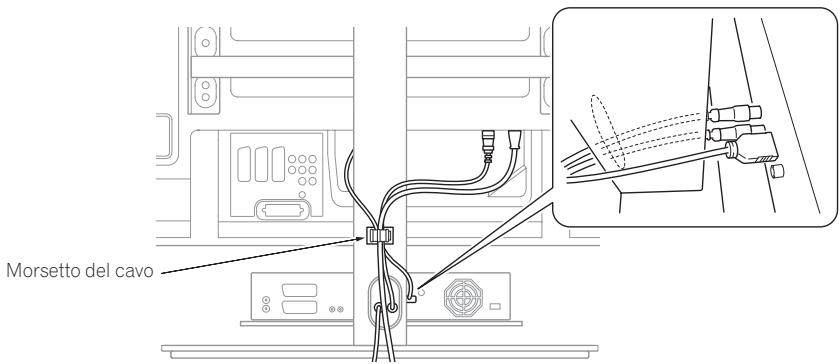

Preparazione dei cavi

Usate i morsetti dei cavi in dotazione per legare i cavi.

Nota

Fate molta attenzione a non esercitare forza sulle basi dei cavi.

Prevenire la caduta dell'apparecchio

• Dopo il montaggio del supporto, assicuratevi che l'apparecchio non sia in condizioni di cadere.
• Fissate il tevisore al plasma allo scaffale e al muro.

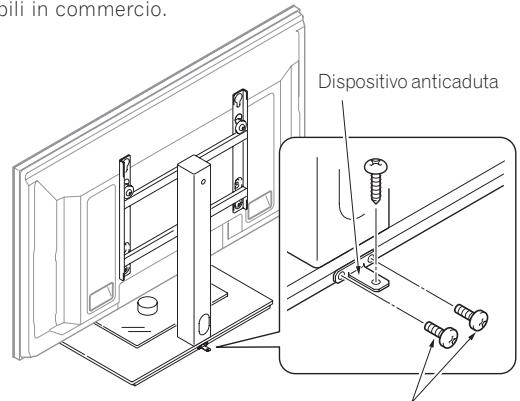

Fissare su davolo

Fissate il teilevisore al plasma usando le viti (M5 x 15 mm) e il dispositivo anticaduta come migliorato nella figura.

Fissate gli scaffali, ecc usando le viti disponibili in commercio.

Nota

Per fissare l'apparecchio su un ravolo, usate viti con diametro nominale di 4 mm e lunghezza di almeno 20~mm

La figura在哪la cassa di un modello da 50 pollici (altoparlanti laterali)
Viti (M5× 15mm)

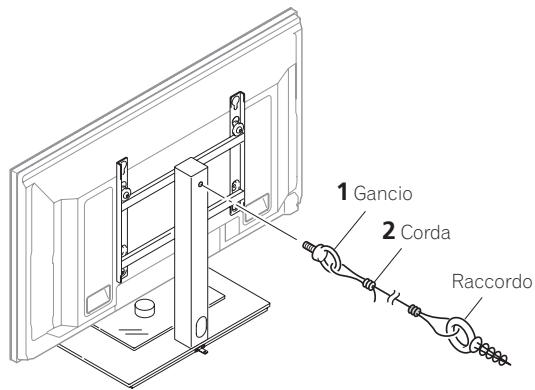

Fissare l'apparecchio al muro

1. Fissaggio del bullone anticaduta (gancio) all'asta.
2. Usate corde robuste per fissarlo bene e con cura a un muro, pilastro o altri elemento resistente.

Nota

Usate ganci, corde e accessori che si trovano sul mercato.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 a 15 mm

da 12 mm a 15 mm

La figura在哪la cassa di un modello da 50 pollici (altoparlanti laterali)
