PDK-LS01 - Soporte para dispositivos electrónicos PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pie de mesa para televisor plasma
Marca	Pioneer
Modelo	PDK-LS01
Dimensiones (L x A x P)	620 mm x 797 mm x 407 mm
Peso	14 kg
Materiales	Metal y vidrio templado
Capacidad de carga máxima	Aproximadamente 34 kg para modelo de 50 pulgadas, 30 kg para 42 pulgadas
Compatibilidad	Televisores de plasma Pioneer específicos (PDP-LX508D, PDP-5080XA, etc.)
Seguridad	Dispositivo anticaída incluido, fijación a pared recomendada
Accesorios incluidos	Base, columna, fijaciones, tornillos, herramientas, dispositivo anticaída, abrazadera para cable
Instalación	Requiere al menos dos personas, montaje simple con llave hexagonal
Mantenimiento	Limpiar con un paño suave y seco, evitar productos abrasivos
Nota	La bandeja de vidrio puede soportar hasta 10 kg

Preguntas frecuentes - PDK-LS01 PIONEER

¿Qué televisores son compatibles con el soporte Pioneer PDK-LS01?

Este soporte está diseñado exclusivamente para televisores de plasma Pioneer de las series PDP-LX508D, PDP-LX5080D, PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-SX5080D, PDP-4280XA, PDP-4280XD, PDP-428XD y PDP-SX4280D. El uso con otros modelos puede provocar inestabilidad.

¿Cuál es el peso máximo que soporta la bandeja de vidrio?

La bandeja de vidrio puede soportar un peso máximo de 10 kg. No coloque ningún objeto de más de 10 kg sobre el estante de vidrio para evitar cualquier riesgo de rotura.

¿Debo fijar el soporte a la pared?

Se recomienda encarecidamente estabilizar el soporte contra una pared usando el dispositivo anticaída incluido. Use una cuerda resistente y un gancho (no incluidos) para atar la columna a una pared o pilar.

¿Cuántas personas se necesitan para la instalación del soporte?

Se requieren al menos dos personas para instalar el televisor en el soporte debido al peso y al tamaño de la pantalla.

¿Qué accesorios se incluyen con el PDK-LS01?

La caja contiene: la base, la columna, las fijaciones (según modelo), los tornillos (M8x30mm, M8x20mm, M5x15mm), el dispositivo anticaída, la abrazadera para cable y una llave hexagonal.

¿Puedo usar este soporte para un televisor de otra marca?

No, este soporte está especialmente diseñado para los televisores de plasma Pioneer listados en el manual. El uso con otras marcas o modelos puede provocar inestabilidad y riesgos de caída.

¿Cómo limpiar la bandeja de vidrio del soporte?

Use un paño suave y seco para limpiar el vidrio. Evite productos abrasivos o limpiadores químicos que puedan rayar o dañar la superficie.

¿Qué hacer si la bandeja de vidrio está agrietada?

No use el soporte si el vidrio está agrietado o roto. Reemplace la pieza en un servicio autorizado o contacte a su vendedor. Un vidrio dañado puede romperse y causar lesiones.

¿El soporte se entrega con una herramienta de montaje?

Sí, se incluye una llave hexagonal (tamaño 5 mm) para apretar los tornillos. No se necesita ninguna otra herramienta para el ensamblaje básico.

¿Puedo instalar el soporte en un estante?

Sí, pero asegúrese de que el estante pueda soportar el peso total (soporte + televisor). Use el dispositivo anticaída para estabilizar el conjunto y fíjelo firmemente.

MANUAL DE USUARIO PDK-LS01 PIONEER

Manual de instructaciones

IHctpyKuIN IO 3KcPnyaTaUIN

Gracias por comprar un producto Pioneer.

Tenga la amabilidad de leer el Manual de Instrucciones para saber como utiliser este Modelo de una forma segura y adecuada. Asimismo, le recomendamos que conserve el

Manual de Instrucciones para futuras referencias.

Instalación

• Si experimentara una dificultad con la instalacion, consulte a su distribuidor.
• Pioneer no se responsabiliza de ningún dano que pudiera derivarse de una instalación incorrecta, un uso inadequado, la realización de modificaciones o catástrofas naturales.

AVISO IMPORTANTE

Anote más abajo el número de modelo y el número de série de este equipo.

N.° de Modelo:

N.° de série:

Guarde"Theseiros para futuras referencias.

Índice

Advertencias 37

Verificacion de las piezas suministradas 38

Especificaiones 38

como montar el soporte 39

Cómo acoplar el televator de plasma 40

como instalar el producto sobre un bastidor u othera estructura similar 42

como preparar los cables 42

Cóme evaporar que el equipo se caiga 43

PRECAUCION

Este*simbolo indica un riesgo o practica insegura que podra occasionar lesiones corporales o daños materiales.

Advertencias

Este产品经理esun soporte de mesa que ha sidodisnado especificamente para teilevioseres delasma Pioneer (PDP-LX508D/PDP-LX508D/PDP-5080XA/PDP-5080XD/PDP-508XD/PDP-SX5080D/PDP-4280XA/PDP-4280XD/PDP-428XD/PDP-SX428D).

Su emploe conOthers modelos podria provoc su inestabilitad,con el consiguiente risgo de lesiones.Para mas informacion,pongase en contacto con el establishimientoonde adquirio su pantalla.

No instale ni modifie el producto, salvo segun lo especificado. No utilise este soporte para un televisor de plasma distinto de los indicados, ni lo modifie ni lo destine aOthers usos.

• No raye ni golpee el cristal.
• Si el cristal presentaresha algoa grieta o rotura, no lo utilise, ya que el本身就是 podría caerse y romperse, pudiendo lesionarle.

Donde instalar el soporte

• Elija un lugar cuiya resistencia permita aguantar el peso del soporte y de la pantalla.
• Asegürese de que el lugar de instalación sea una superficie llana y estable.
• No instale el soporte en el exterior,+junto a una fuente termai o circa de una playa.
• No instale el soporteonde el本身就是puada estarsujeto a vibraciones o golpes.

Montaje instalación

• Instale el soporte de(acuerdo con las instruetiones de montaje y fije correctamente todos los tornillos en los lugaresindicados. En occasions,se han producido accidentes imprevistos -como la rotura o la caida del equipo-tras haber montado la pantalla de plasma,debido a que el soporte no se instaló conforme a las instruetiones facultadas.
• Para tener la certeza de que la pantalla se instala de forma segura, es imprescindible que en su montaje intervengan dos o más personas.
• Antes de proceder a la instalación, apague la pantalla y los dispositivos periféricos. Seguidamente, descenthuche el cable de alimentación de la toma de corriente.
• Al instalar y montar el soporte, asegúrese de que no deposita;ninguna carga sobre el cristal.

Tome las debidas precauiones para impeder la caía del producto y evitar accidentes imprevistos (consulte las págin 43).

Verificacion de las piezas suministradas

Antes de proceder al montaje e instalacion, asegurese de que dispone de todas las piezas suministradas.

• Base x 1

• Columna x 1

• Placa de aluminio x 1

• Manual de instrucciones (este documento) x 1

Accesorios 1

Dispositivo de sujec tion x 2 Para el modelo de 50 pulgadas (altavoces laterales): color negro

• Tornillos de fijación (M8 x 30 mm) x 2

• Tornillos de fijación (M8 x 20 mm) x 2

• Tornillos (M5× 15mm)× 2

Dispositivo anticaída x 1

• Abrazaderapara cables x 1

• Llave Allen x 1 (Lados opuestos 5 mm, para usar con tornillos M8)

Accesorios 2

Para el modelo de 50 pulgadas (altavoz en la parte inferior): color gris × 2

• Este dispositivo de sujeción sólo se utilizes para instalar el modelos de 50 pulgadas (altavoz en la parte inferior) o el modelos de 42 pulgadas.

Para el Modelo de 42 pulgadas: color blanco x 2

El dispositivo de sujeción sólo se usa con uno de los tres modelos; en los除外 dos modelos no se usa.

Especificaciones

Dimensiones externas: 620~mm (ancho) × 797~mm (alto) × 407~mm (fondo)

Peso: 14kg

• Las anteriores specifications y el exterior podrán modificarse sin previo aviso con objeto de mejor el producto.

38

Sp

como montar el soporte

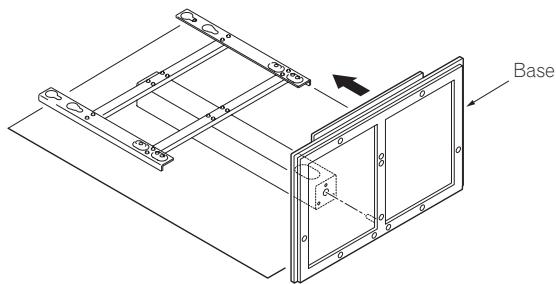

Procedimiento de montaje

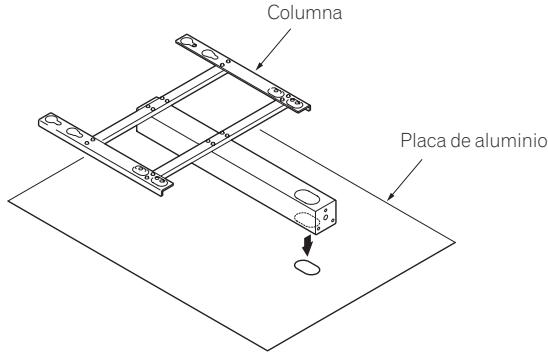

1. Haga coincidir el orificio alargado de la placac de aluminio con el orificio alargado de la columna.

1. Monte el soporte alineando el orificio para tornillos de la parte inferior de la columna con la parte saliente de la base.

Procure no rayar el cristal.

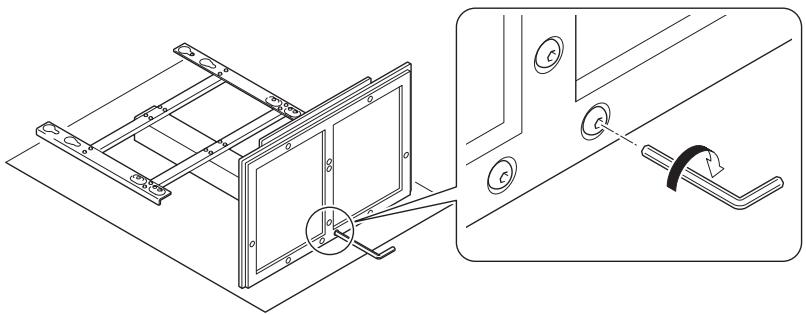

1. Utilice la llave Allen para aplar los tornillos en la superficie posterior de la base (tres posiciones).

2. Apriete firmamente las tres posiciones.

Cómo acoplar el televisor de plasma

PRECAUCION

Un Modelo de 50 pulgadas (sin altavoces) pesa alrededor de 34 kilos; uno de 42 pulgadas pesaoca de 30kg . Puesto que carecen de fondo, son inestables. Por consiguiente, es imprescindible que al menos dos personas intervengan en su montaje e instalacion.

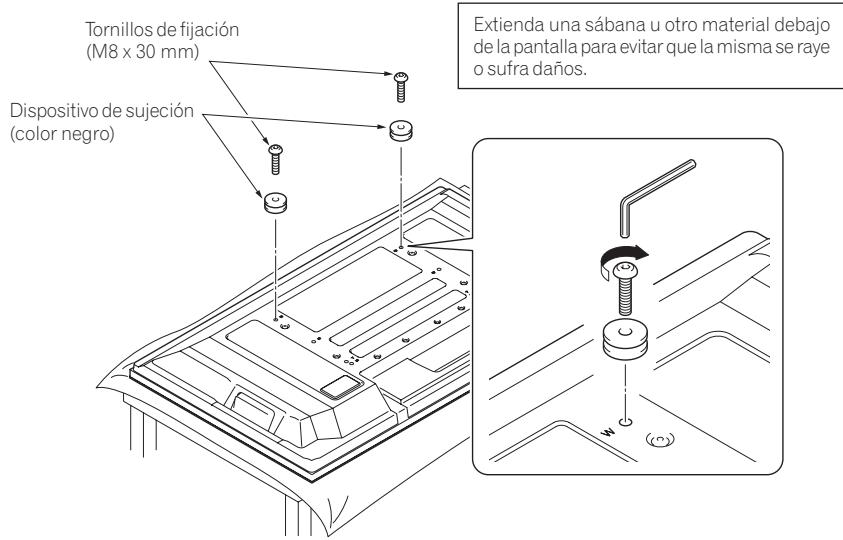

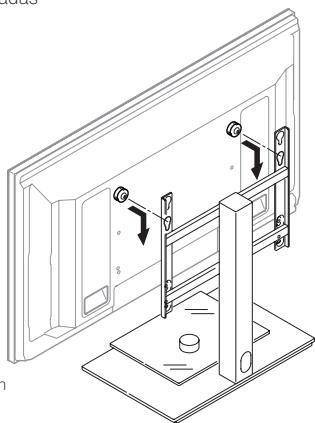

1. Utilice los tornillos de fijación (M8 x 30 mm) para acoplar los dispositivos de sujeción al televator de plasma.

• En el caso del modelo de 50 pulgadas (altavoces laterales), prepare los dispositivos de sujeción de color negro.
• Acople el dispositivo de sujeción al orificio para tornillos que encontrará situadoCTL a la letra "W" (lado superior) en la superficie posterior del tevedisor de plasma.
• Apriete firmamente los tornillos.

• El時間 del dispositivo de sujeción a emplear variará según el teovisor de plasma. Asegúrese de que utilizes el tiempo correcto.

• Para el Modelo de 50 pulgadas (altavoces laterales): color negro

• Para el Modelo de 50 pulgadas (altavoz en la parte inferior): color gris

• Para el Modelo de 42 pulgadas: color blanco

• Levante el tevelisor de plasma con los dispositivos de sujeccion acoplados y cuelguelo en el soporte.

• La posición en la que deben colgarse el telesor de plasma variará según el tipo de telesor de plasma正常使用.

• Asegürese de que no coloca nada encima de la superficie de cristal.

Si colocanumerodelo de50pulgadas (altavocaseslaterales)

Esta ilustracion muestra el ejemplo de un Modelo de 50 pulgadas (alvoces laterales)

Si coloca un modelo de 50 pulgadas (altavoz en la parte inferior) o unmodelo de 42 pulgadas

modelo de 50 pulgadas (cuando se instale un altavoz en la parte inferior) modelo de 42 pulgadas

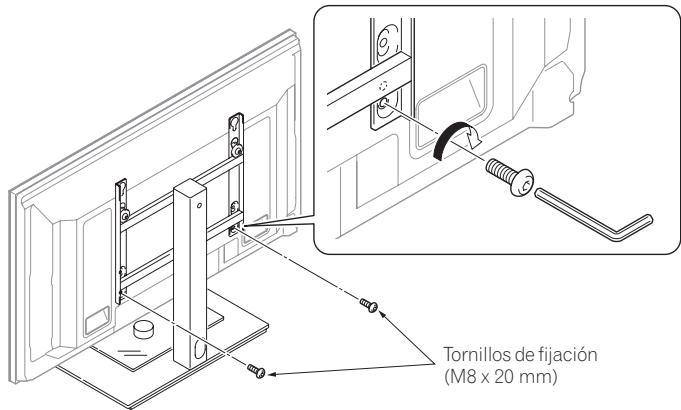

1. Utilice los tornillos de fijacion (M8 x 20 mm) para asegurar firmamente el soporte y la pantalla de plasma.

2. Apriete firmamente los tornillos.

Esta ilustracion mueira el ejemplo de un modelos de 50 pulgadas (alvocaves laterales)

Cómo instalar el producto sobre un bastidor u另一边 estructura similar

PRECAUCION

• Cuando instale este producto en un bastidor u另一边 estructura similar, asegürese de que dos personas o más sujetan el televisor de plasma.
• No sujete el televisor de plasma por los altavoces ni el soporte, ya que el producto podra resultar dañado.
• La capacité de cargo del estante de cristal es de 10kg . No coloque en el ningún objeto que pese más de 10kg .
• No someta el estante de cristal a una sobrecarga. Así, por exemple, no deben subirse aél ni apoyarse con las manos en el本身就是. Si lo haciera, el estante se podría romper, caer o PODRIA producirsealgún othero accidente.
• No desplace el Conjunto sujetandolo por el estante de cristal. Si lo haciera, el estante se podria romper, caer o podria producirse algunos other accidents.
• No coloque -ni retire- un tevisor de plasma en el estante de cristal cuando en este haya algunos equipo u otro objecto.

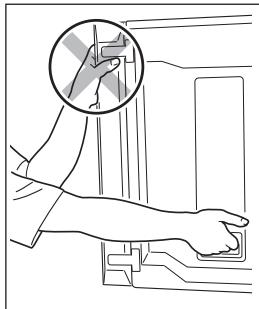

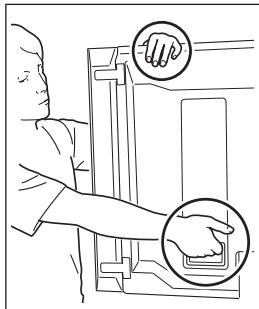

Sujete el teovisor de plasma por las asas y por la parte superior.

Cuando los altevoces se hayan instalado en los laterales

No sujete el televator de plasmay el soporte por los altavoces.

Cuando los altavoces se hayan instalado en los laterales

como preparar los cables

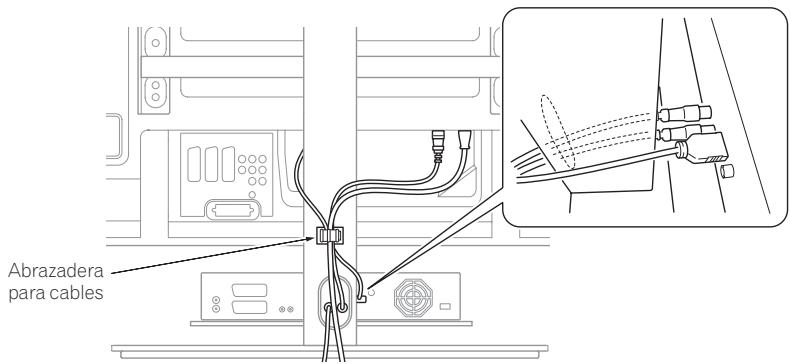

Reuna todos los cables mediante la abrazadora para cables suministrada.

Nota

Asegürese de que la base de los cables no queda sometida a presión.

Cómoeatingarqueelequipo secaiga

• Tras haber instalado el soporte, preste especial atencion a las medidas que deben tener para evaporar la caida del equipo.
• Fije el televator de plasma, tanto en el bastidor como en la pared.

Estabilización sobre una mesa

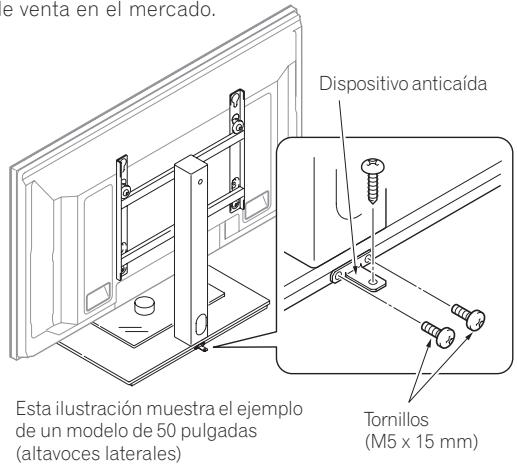

Utilice los tornillos (M5 x 15 mm) y el dispositivo anticaía para asegurar el tevisor de plasma, tal y como se indica en el diagrama.

Asegure el bastidor, etc., utilizing tornillos de vente en el mercado.

Nota

Para estabilizar el equipo sobre una mesa, utilise tornillos con un diametro nominal de 4mm y una longitudina maxima de 20~mm

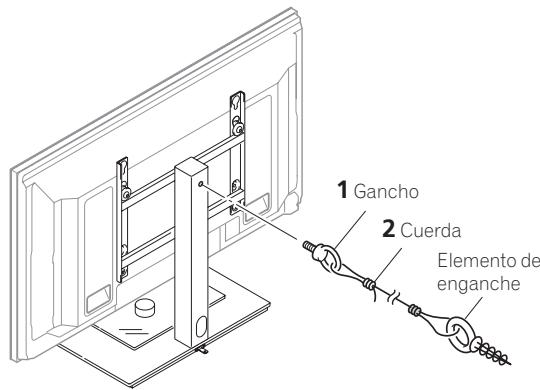

Cómeestablisharel equipoutilizandounapared

1. Coloque un tornillo anticaïda (gancho) en la columna.
2. Utilice una cuerta fuerte para estabilizar el televisor de plasma adecuadamente y de forma segura a una pared, columnu u other elemento resistente.

Nota

Utilice un gancho, cuerda y elemento de enganche disponibles en el mercado.

Gancho recomendado:

Diametro nominal: M8

Longitud: De 12 mm a 15 mm

De 12 mm a 15 mm

Está ilustración muestra el ejempló de un Modelo de 50 pulgadas (altavoces laterales)

Publicado por Pioneer Corporation.

Todoosdedechosreservados.
