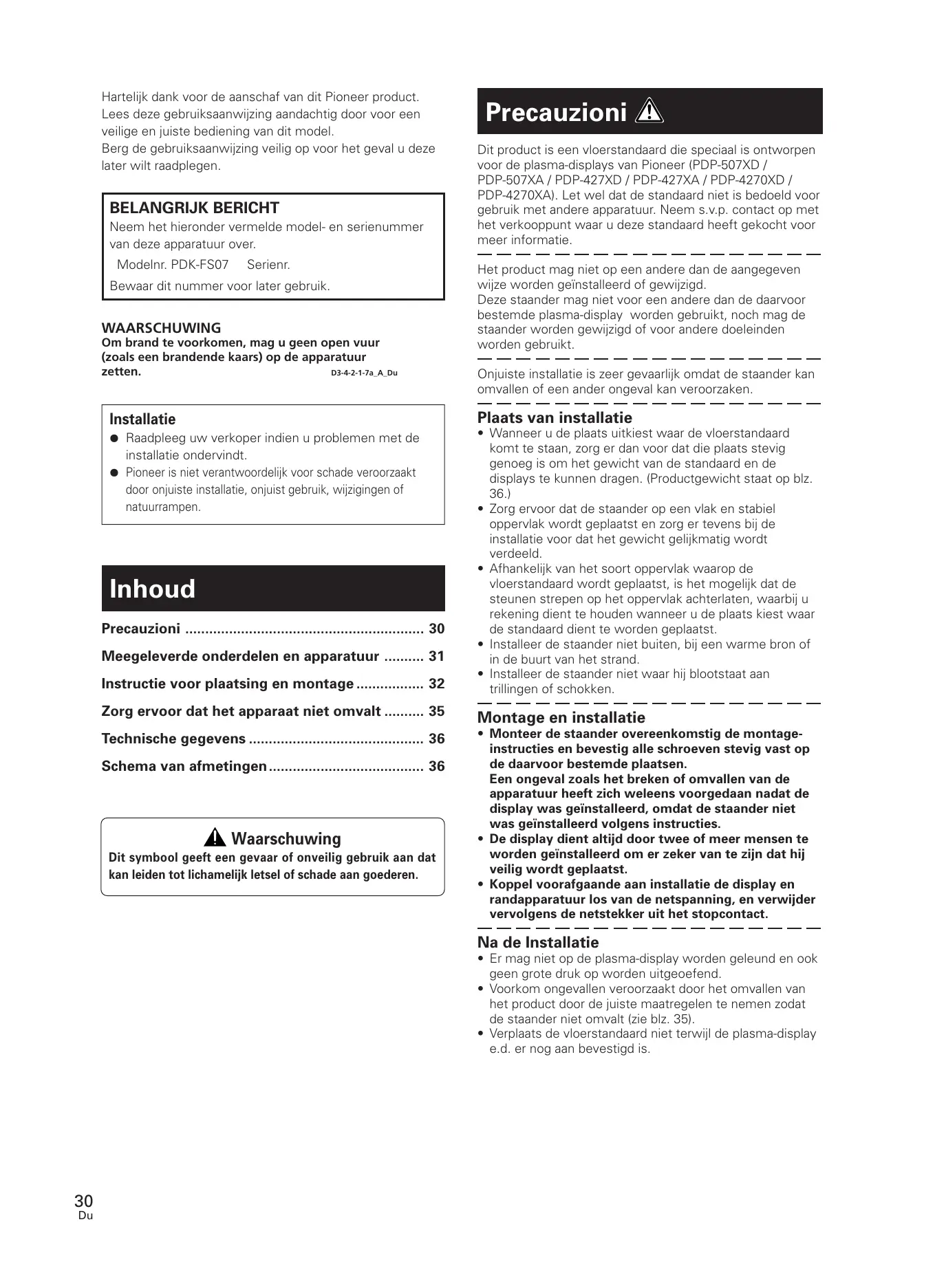

GEBRUIKSAANWIJZING PDK-FS07 PIONEER
Hartelijk dank voor de aanschaf van dit Pioneer product. Lees deze gebruiksaanwijzing aandachtig door voor een veilige en juiste bediening van dit model. Berg de gebruiksaanwijzing veilig op voor het geval u deze later wilt raadplegen. BELANGRIJK BERICHT Neem het hieronder vermelde model- en serienummer van deze apparatuur over. Modelnr. PDK-FS07 Serienr. Bewaar dit nummer voor later gebruik. WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur D3-4-2-1-7a_A_Du zetten. Precauzioni Dit product is een vloerstandaard die speciaal is ontworpen voor de plasma-displays van Pioneer (PDP-507XD / PDP-507XA / PDP-427XD / PDP-427XA / PDP-4270XD / PDP-4270XA). Let wel dat de standaard niet is bedoeld voor gebruik met andere apparatuur. Neem s.v.p. contact op met het verkooppunt waar u deze standaard heeft gekocht voor meer informatie. Het product mag niet op een andere dan de aangegeven wijze worden geïnstalleerd of gewijzigd. Deze staander mag niet voor een andere dan de daarvoor bestemde plasma-display worden gebruikt, noch mag de staander worden gewijzigd of voor andere doeleinden worden gebruikt. Onjuiste installatie is zeer gevaarlijk omdat de staander kan omvallen of een ander ongeval kan veroorzaken. Installatie Plaats van installatie ¶ Raadpleeg uw verkoper indien u problemen met de installatie ondervindt. ¶ Pioneer is niet verantwoordelijk voor schade veroorzaakt door onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen.
- Wanneer u de plaats uitkiest waar de vloerstandaard komt te staan, zorg er dan voor dat die plaats stevig genoeg is om het gewicht van de standaard en de displays te kunnen dragen. (Productgewicht staat op blz. 36.)
- Zorg ervoor dat de staander op een vlak en stabiel oppervlak wordt geplaatst en zorg er tevens bij de installatie voor dat het gewicht gelijkmatig wordt verdeeld.
- Afhankelijk van het soort oppervlak waarop de vloerstandaard wordt geplaatst, is het mogelijk dat de steunen strepen op het oppervlak achterlaten, waarbij u rekening dient te houden wanneer u de plaats kiest waar de standaard dient te worden geplaatst.
- Installeer de staander niet buiten, bij een warme bron of in de buurt van het strand.
- Installeer de staander niet waar hij blootstaat aan trillingen of schokken. Inhoud Precauzioni ............................................................ 30 Meegeleverde onderdelen en apparatuur .......... 31 Instructie voor plaatsing en montage ................. 32 Zorg ervoor dat het apparaat niet omvalt .......... 35 Montage en installatie Technische gegevens ............................................ 36
- Monteer de staander overeenkomstig de montageinstructies en bevestig alle schroeven stevig vast op de daarvoor bestemde plaatsen. Een ongeval zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geïnstalleerd, omdat de staander niet was geïnstalleerd volgens instructies.
- De display dient altijd door twee of meer mensen te worden geïnstalleerd om er zeker van te zijn dat hij veilig wordt geplaatst.
- Koppel voorafgaande aan installatie de display en randapparatuur los van de netspanning, en verwijder vervolgens de netstekker uit het stopcontact. Schema van afmetingen ....................................... 36 Waarschuwing Dit symbool geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen. Na de Installatie
- Er mag niet op de plasma-display worden geleund en ook geen grote druk op worden uitgeoefend.
- Voorkom ongevallen veroorzaakt door het omvallen van het product door de juiste maatregelen te nemen zodat de staander niet omvalt (zie blz. 35).
- Verplaats de vloerstandaard niet terwijl de plasma-display e.d. er nog aan bevestigd is.

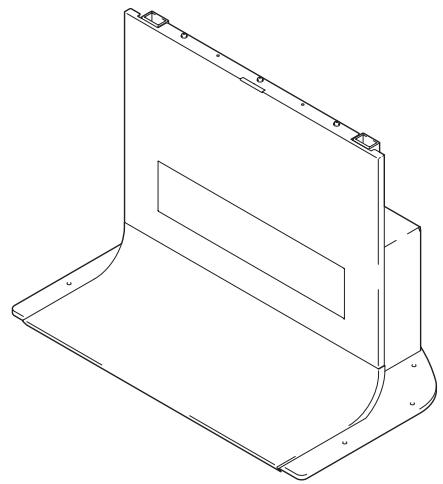

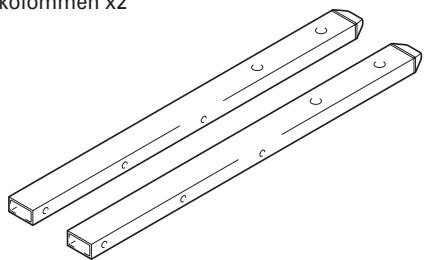

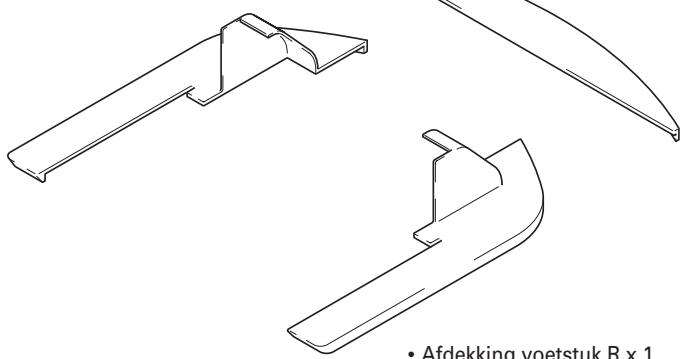

Meegeleverde onderdelen en apparatuur Controleer voorafgaande aan montage van de vloerstandaard of u alle meegeleverde onderdelen en apparatuur heeft ontvangen.
- Een kruiskopschroevendraaier (niet meegeleverd) dient voor de montage te worden gebruikt.
- Afdekking voetstuk achterzijde x 1
- Lange zeskantbouten (M8 x 60 mm: zilver) x 2 Nederlands
- Afdekking voetstuk L x 1

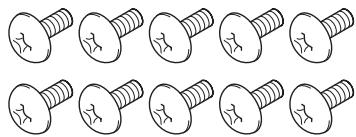

- Schroeven (M5 x 10 mm) x 10
- Afdekking voetstuk R x 1
- Draagelement x1 Zeskantsleutel x 1 (De andere kant is 6 mm voor gebruik van M8) Gebruiksaanwijzing (dit document) x 1 Floor stand Support de base Bodenständer Supporto per display Vloerstandaard Soporte para colocar en el suelo PDK-FS07
Instructie voor plaatsing en montage
Bevestiging van de steunkolommen aan de vloerstandaard. Tabel voor de positie en onderdelen van de steunkolom van elke plasma-display

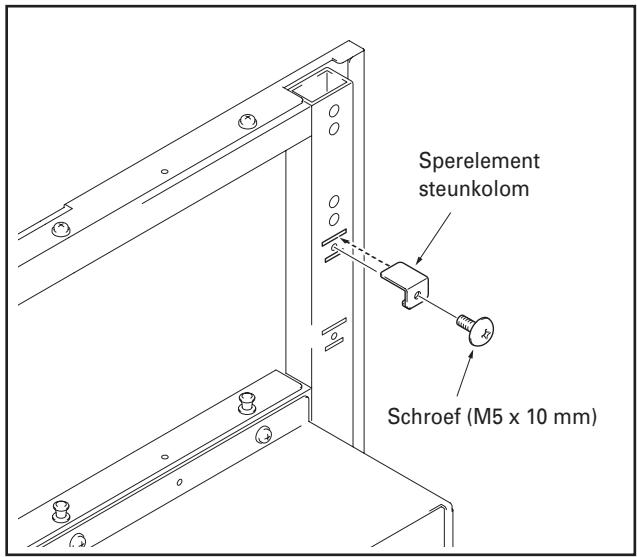

Bij installatie van het displaymodel van 50 inch (met onderspeaker) Bevestig de steunkolomsperelementen in de hoger gelegen inkepingen aan de achterzijde van de vloerstandaard en zet ze op hun plaats vast met schroeven (M5 x 10 mm). (op twee plaatsen aan de linker- en rechterzijde). Hetzelfde geldt voor de bevestiging van de steunkolom als aangegeven onder A. Sperelement steunkolom Schroef (M5 x 10 mm) De procedure voor bevestiging is afhankelijk van het type en de vorm van de plasma-display die wordt bevestigd. Voer de bevestiging uit volgens procedure A, B of C. Let op Berg het ongebruikte steunkolomsperelement samen met de schroeven, bouten, de moersleutel en de bedieningsinstructies goed op.
Bij installatie van het displaymodel van 42 inch Voeg de steunkolommen in de vloerstandaard en bevestig de kolommen met schroeven (M5 x 10 mm) op hun plaats. (op acht plaatsen) Plaats de steunkolommen zodanig dat de zijde met het symbool ’ naar voren is gericht en het uiteinde met het (puntvormige) plastic kapje naar boven is gericht. Uiteinde met de punt van het kapje naar boven gericht. Zijde met het symbool ’ naar voren gericht.

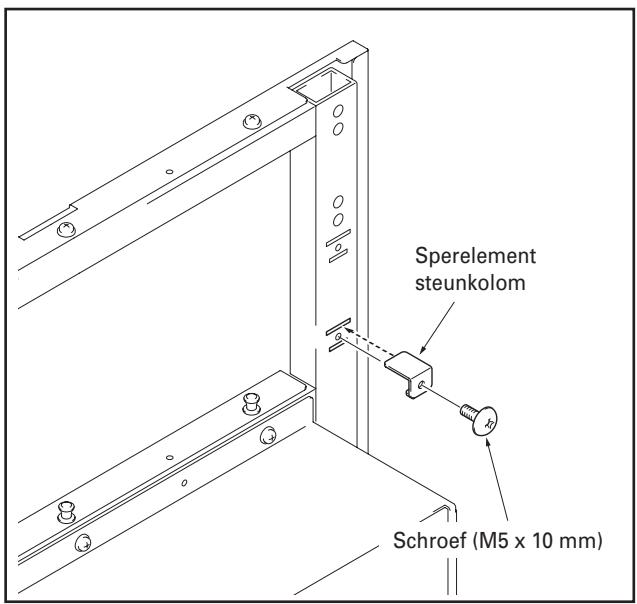

Bij installatie van het displaymodel van 50 inch (zonder onderspeaker) Bevestig de steunkolomsperelementen in de lager gelegen inkepingen aan de achterzijde van de vloerstandaard en zet ze op hun plaats vast met schroeven (M5 x 10 mm). (op twee plaatsen aan de linker- en rechterzijde) Hetzelfde geldt voor de bevestiging van de steunkolom als aangegeven onder A. Steunkolom Sperelement steunkolom Schroef (M5 x 10 mm) Schroef (M5 x 10 mm)

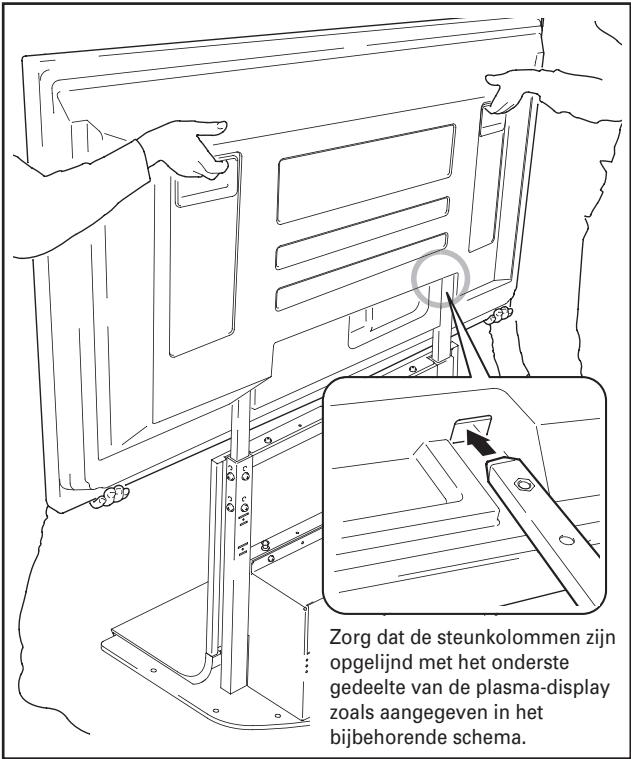

Instructie voor plaatsing en montage Bevestig de plasma-display aan de steunkolom. Bevestig de steunkolommen van de staander in de sleuven in het midden van het onderste gedeelte van de plasma-display, en voeg ze vervolgens langzaam en rechtstreeks in de sleuven. Zorg ervoor dat de steunkolommen van de staander niet in enig ander gedeelte van de plasma-display dan in de invoegsleuven van de staander worden geplaatst, anders kan het paneel of de uitgangen van de plasma-display beschadigd raken of kan de staander kromtrekken. Indien de plasma-display handvaten heeft, kunt de display het beste aan de handvaten vasthouden tijdens bevestiging aan de steunkolom.

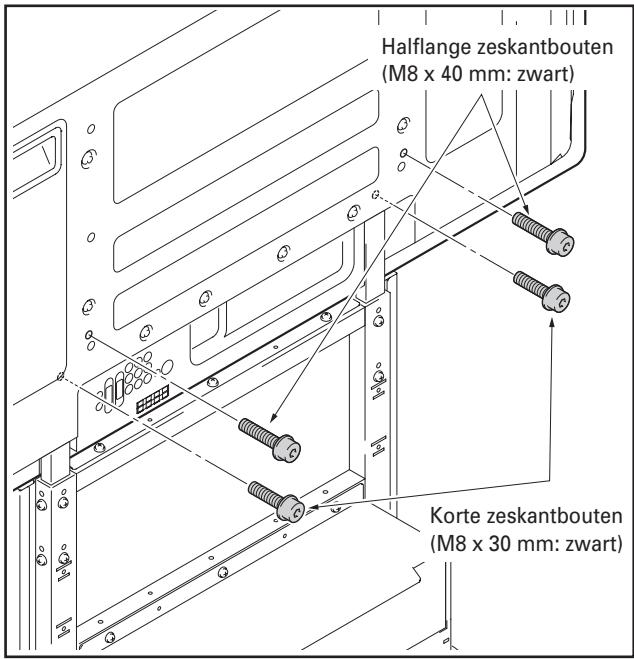

Gebruik de korte, halflange of the lange zeskantbouten om de plasma-display (op vier plaatsen) aan de steunkolom te bevestigen. Begin met de bouten bij het bovenste gedeelte. Bij installatie van het displaymodel van 50 inch Gebruik de moersleutel om de bouten als volgt te bevestigen. Boven .............. Halflange zeskantbouten (M8 x 40 mm: zwart) Beneden ......... Korte zeskantbouten (M8 x 30 mm: zwart) Halflange zeskantbouten (M8 x 40 mm: zwart) Korte zeskantbouten (M8 x 30 mm: zwart) Zorg dat de steunkolommen zijn opgelijnd met het onderste gedeelte van de plasma-display zoals aangegeven in het bijbehorende schema. De display dient samen met tenminste één ander persoon te worden bevestigd. Zorg ervoor dat uw vingers niet gekneld raken Waarschuwing tussen de display en de steunkolom. Nederlands

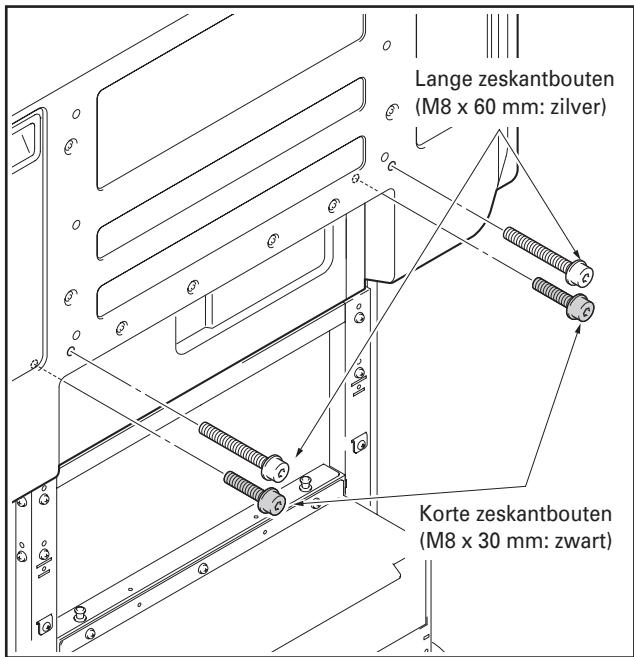

Indien u tevens speakers wilt bevestigen dan kunt u dat thans doen. Zie de bij uw speakers meegeleverde instructies voor bevestiging van de speakers. Bij installatie van het displaymodel van 42 inch Gebruik de zeskantsleutel om de bouten als volgt te bevestigen. Boven .............. Lange zeskantbouten (M8 x 60 mm: zilver) Beneden ......... Korte zeskantbouten (M8 x 30 mm: zwart) Lange zeskantbouten (M8 x 60 mm: zilver) Korte zeskantbouten (M8 x 30 mm: zwart)
Instructie voor plaatsing en montage

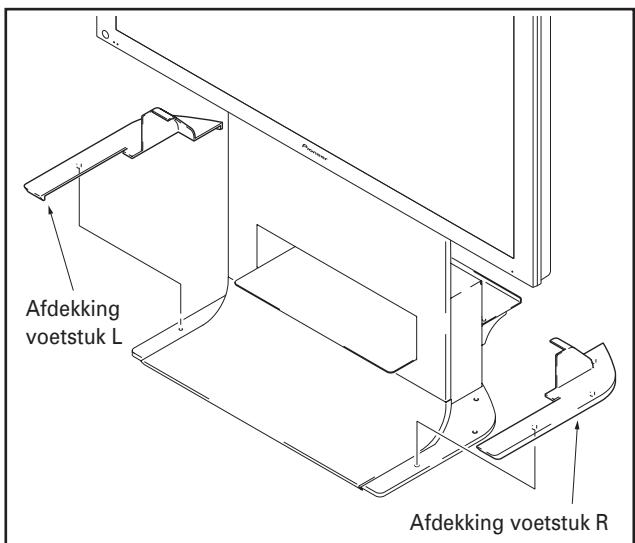

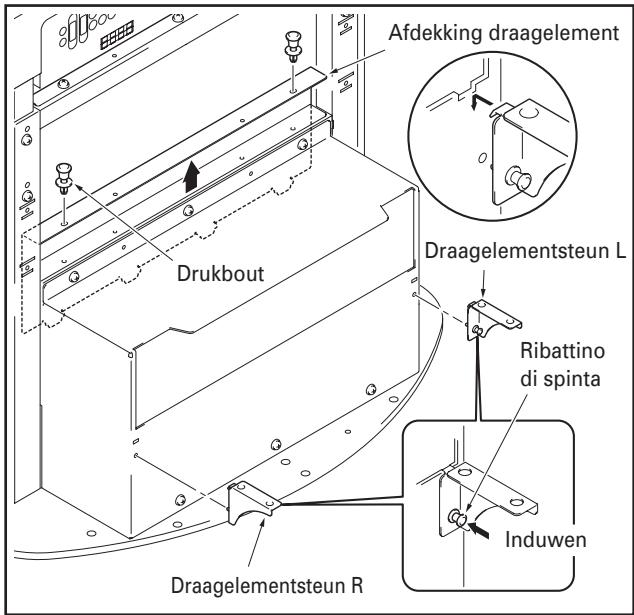

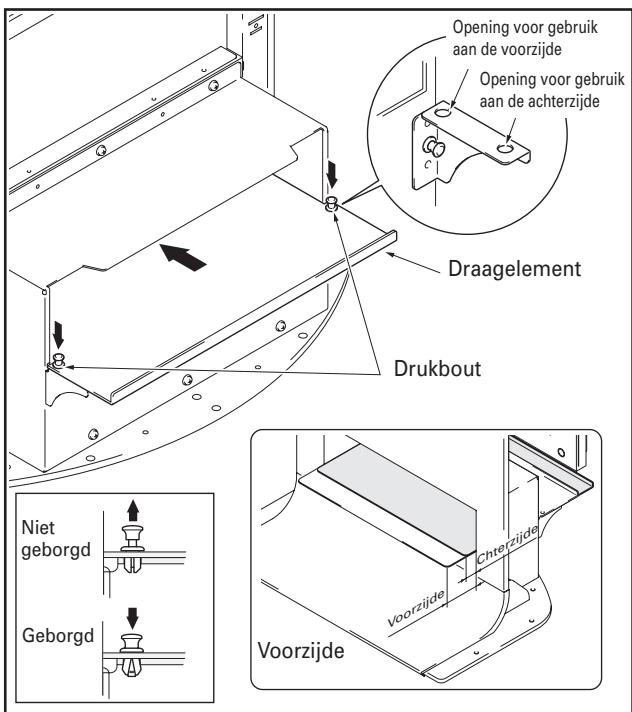

Bij gebruik van een draagelement. Er kan een draagelement aan de vloerstandaard worden bevestigd. 1 Verwijder de afdekking van het draagelement en bevestig de draagelementsteunen L en R aan de vloerstandaard. Montage van afdekking voetstuk L, R en achterzijde. Voeg de afdekkingen aan weerszijden van het voetstuk in. Afdekking draagelement Draagelementsteun L Drukbout Afdekking voetstuk L Ribattino di spinta Afdekking voetstuk R Induwen Draagelementsteun R 2 Voeg het draagelement vanaf de achterzijde in en bevestig het op zijn plaats met de drukbout. De positie voor montage van het draagelement kan op twee plaatsen worden gekozen: aan de voor- en aan de achterzijde. Stel de positie in overeenkomstig uw apparaat. Bij het wijzigen van de positie kunt u het paneel gemakkelijk verwijderen door de knop bovenop de drukbout omhoog te trekken. Afmetingen binnenzijde draagelementopening: 420 (werkelijk wijdte) [opening 436] x 102 (hoogte) mm Diepte van het draagelement: 349 mm Draagvermogen: maximaal 10 kg Let op Pas op wanneer een ander apparaat dan een mediareceiver op dit draagelement wordt geplaatst (met name een AVversterker etc.) omdat hierdoor de warmte-afvoer e.d. kan worden geblokkeerd. Zie voor meer informatie de instructiehandleiding van het betreffende apparaat. Opening voor gebruik aan de voorzijde Opening voor gebruik aan de achterzijde Draagelement Drukbout Niet geborgd
Voorzijde Afdekking voetstuk achterzijde Zorg ervoor dat het apparaat niet omvalt Nadat de staander is geïnstalleerd, dient u er uiterst nauwkeurig voor zorg te dragen dat de Plasma-Display niet omvalt.
Bevestiging van de bouten om te voorkomen dat de plasma-display omvalt.

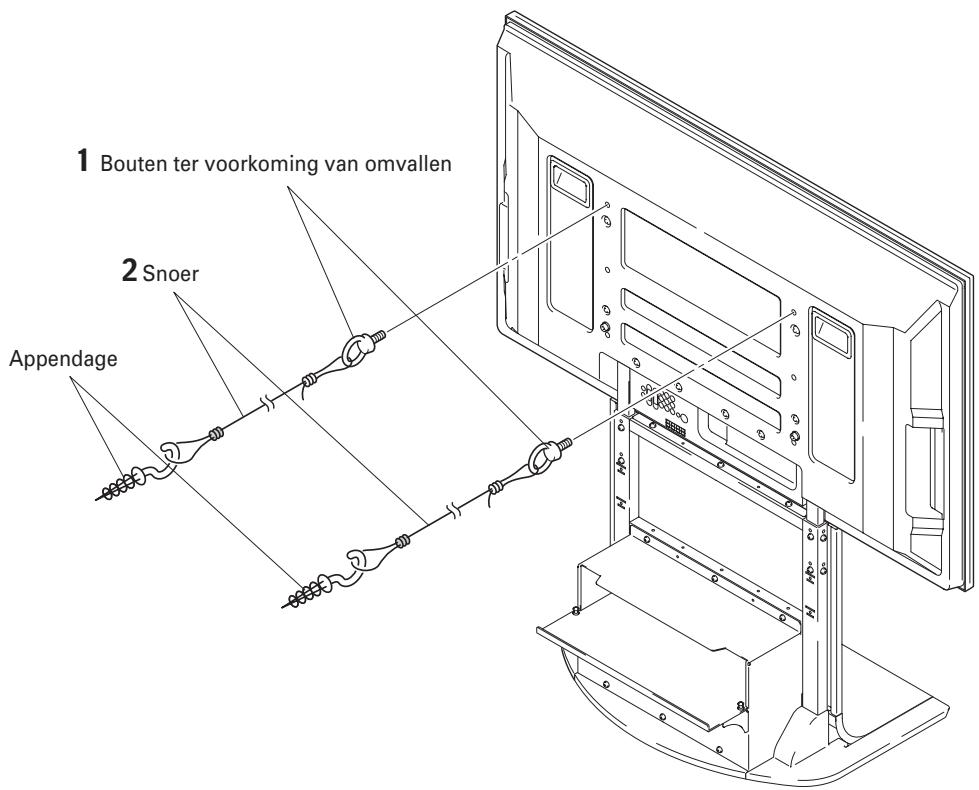

Gebruik stevige snoeren om de display op de juistre wijze stabiliteit te geven, en deze stevig aan een muur, zuil, of ander stevig element te bevestigen. Voer dit uit aan zowel de linker- als aan de rechterzijde. De lengte van het snoer dient zo lang te zijn dat de staander vrij kan draaien.
Let op Gebruik bouten ter voorkoming van omvallen, touwen, en apapendages die in de markt verkijgbaar zijn. Aanbevolen bouten: Nominale diameter M8 Lengte 12 mm tot 15 mm 12 mm tot 15 mm 1 Bouten ter voorkoming van omvallen Waarschuwing
- Het gedeelte van de grond dat voor de apparatuur wordt gebruikt dient stevig genoeg te zijn ter ondersteuning van de plasma-display; indien dit niet het geval is, kan lichamelijk letsel worden veroorzaakt.
- Zorg ervoor wanneer de plasma-display wordt geïnstalleerd, dat de juiste maatregelen worden getroffen zodat deze niet valt of kantelt, zoals tijdens een aardbeving of bij ongevallen.
- Indien u deze voorzorgsmaatregelen niet neemt kan de plasma-display omvallen en letsel veroorzaken.
- De schroeven, schroefhaken en overige montagestukken die u gebruikt ter versteviging van de plasma-display zodat deze niet kantelt variëren al naar gelang de samenstelling en dikte van het oppervlak waarop deze wordt aangebracht.
- Kies de juiste schroeven, kettingen en overige montagestukken nadat u eerst het oppervlak grondig heeft onderzocht op de juiste dikte en samenstelling en nadat u, indien nodig, een erkend installateur heeft gereaadpleegd. Nederlands Wanneer de plasma-display omvalt kan vanwege het gewicht letsel worden berokkend. Zorg er voor de veiligheid goed voor dat de plasma-display niet kan omvallen. 2 Snoer Appendage
Technische gegevens Externe afmetingen 701 mm (B) x 860 mm (H) x 567 mm (D) (Bij gebruik van steunkolommen op de hogere positie en het paneel in de diepte) 19,5 kg Gewicht

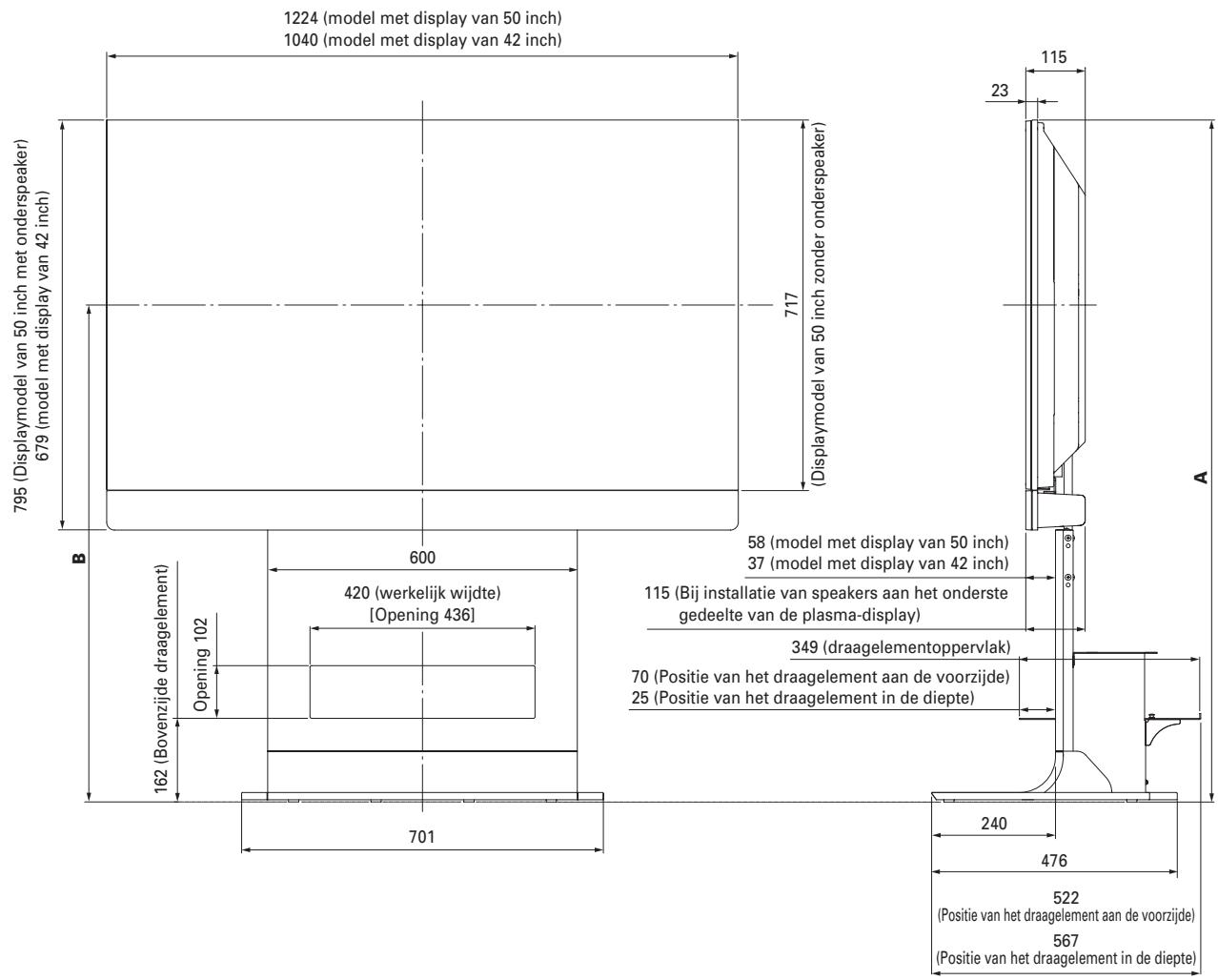

- Bovenstaande gegevens en uiterlijk kunnen zonder nadere aankondiging ter verbetering van het product worden gewijzigd. Schema van afmetingen Eenheid: mm 1224 (model met display van 50 inch) 1040 (model met display van 42 inch)
58 (model met display van 50 inch) 37 (model met display van 42 inch)
Opening 102 162 (Bovenzijde draagelement)
(Displaymodel van 50 inch zonder onderspeaker) 795 (Displaymodel van 50 inch met onderspeaker) 679 (model met display van 42 inch)
420 (werkelijk wijdte) [Opening 436] 115 (Bij installatie van speakers aan het onderste gedeelte van de plasma-display) 349 (draagelementoppervlak) 70 (Positie van het draagelement aan de voorzijde) 25 (Positie van het draagelement in de diepte)
(Positie van het draagelement aan de voorzijde) (Positie van het draagelement in de diepte) Plasma-display Model met display van 50 inch Model met display van 42 inch Plaats van de speakers Met onderspeaker Zonder onderspeaker
Gehele hoogte (Afmeting A) Midden van het scherm (Afmeting B) 1321,5
Uitgegeven door Pioneer Corporation. Copyright © 2006 Pioneer Corporation. Alle rechten voorbehouden.
