PDK-FS07 - Supporto per dispositivo elettronico PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per schermo al plasma
Marca	PIONEER
Modello	PDK-FS07
Compatibilità	Schermi al plasma PIONEER 42" e 50" (PDP-507XD, PDP-507XA, PDP-427XD, PDP-427XA, PDP-4270XD, PDP-4270XA)
Dimensioni (L x A x P)	701 x 860 x 567 mm (con colonna alta e ripiano profondo)
Peso	19,5 kg
Materiale	Acciaio
Capacità di carico del ripiano	10 kg massimo
Dimensioni interne del ripiano	420 mm (larghezza) x 102 mm (altezza), profondità 349 mm
Viti fornite	Viti a brugola M8 (lunghe, medie, corte) e viti M5x10 mm
Utensili necessari	Cacciavite a stella (non fornito) e chiave esagonale fornita
Installazione	Almeno due persone
Sicurezza	Prevenzione ribaltamento con bulloni e cavi (non forniti)
Utilizzo	Solo per interni
Accessori inclusi	Supporto di base, colonne di supporto, ripiano, coperchi, fermi, chiave esagonale, manuale d'uso

Domande frequenti - PDK-FS07 PIONEER

Quali schermi sono compatibili con il supporto PDK-FS07?

Questo supporto è progettato esclusivamente per gli schermi al plasma PIONEER da 42 pollici (PDP-427XD, PDP-427XA, PDP-4270XD, PDP-4270XA) e 50 pollici (PDP-507XD, PDP-507XA). Non è compatibile con altre marche o modelli.

Come installare il ripiano fornito?

Rimuovere il coperchio del ripiano, installare i supporti sinistro e destro sul supporto di base, quindi spingere il pannello del ripiano da dietro e fissarlo con il rivetto a pressione. Il ripiano può essere posizionato su due livelli (anteriore o posteriore).

Quali viti usare per uno schermo da 50 pollici con altoparlante?

Per uno schermo da 50 pollici con altoparlante inferiore, utilizzare le viti a brugola medie (M8 x 40 mm, nere) in alto e le viti a brugola corte (M8 x 30 mm, nere) in basso. Serrare con la chiave esagonale fornita.

Come prevenire il ribaltamento dello schermo?

Dopo l'installazione, fissare bulloni M8 (lunghezza 12-15 mm) sullo schermo e collegarli con cavi robusti a una parete o pilastro stabile. Queste precauzioni sono essenziali per evitare cadute in caso di terremoto.

Posso usare questo supporto con uno schermo diverso da PIONEER?

No, questo supporto è specificamente progettato per gli schermi al plasma PIONEER elencati. Usarlo con altre apparecchiature può causare instabilità e rischi di caduta. Pioneer declina ogni responsabilità in caso di danni.

Quali utensili sono necessari per l'assemblaggio?

Avrete bisogno di un cacciavite a stella (non fornito) e della chiave esagonale fornita (6 mm) per le viti a brugola. Tutte le viti e le parti sono incluse.

Come fissare lo schermo alla colonna di supporto?

Inserire le colonne di supporto nelle fessure al centro della parte inferiore dello schermo. Quindi, avvitare prima le viti superiori, poi quelle inferiori utilizzando la chiave esagonale. Assicurarsi che lo schermo sia ben allineato.

Qual è la capacità di carico del ripiano?

Il ripiano può supportare fino a 10 kg. Assicurarsi di non superare questo limite e di non posizionare oggetti che potrebbero ostacolare la dissipazione termica dello schermo.

Devo installare il supporto in due persone?

Sì, Pioneer consiglia che l'installazione venga eseguita da almeno due persone per maneggiare lo schermo in sicurezza ed evitare incidenti.

Come pulire il supporto?

Utilizzare un panno morbido e asciutto per spolverare il supporto. Non utilizzare prodotti chimici aggressivi o abrasivi che potrebbero danneggiare la finitura.

MANUALE UTENTE PDK-FS07 PIONEER

Supporto per display

Vloerstandaard

Istruzioni per l'uso

Gebruiksaanwijzing

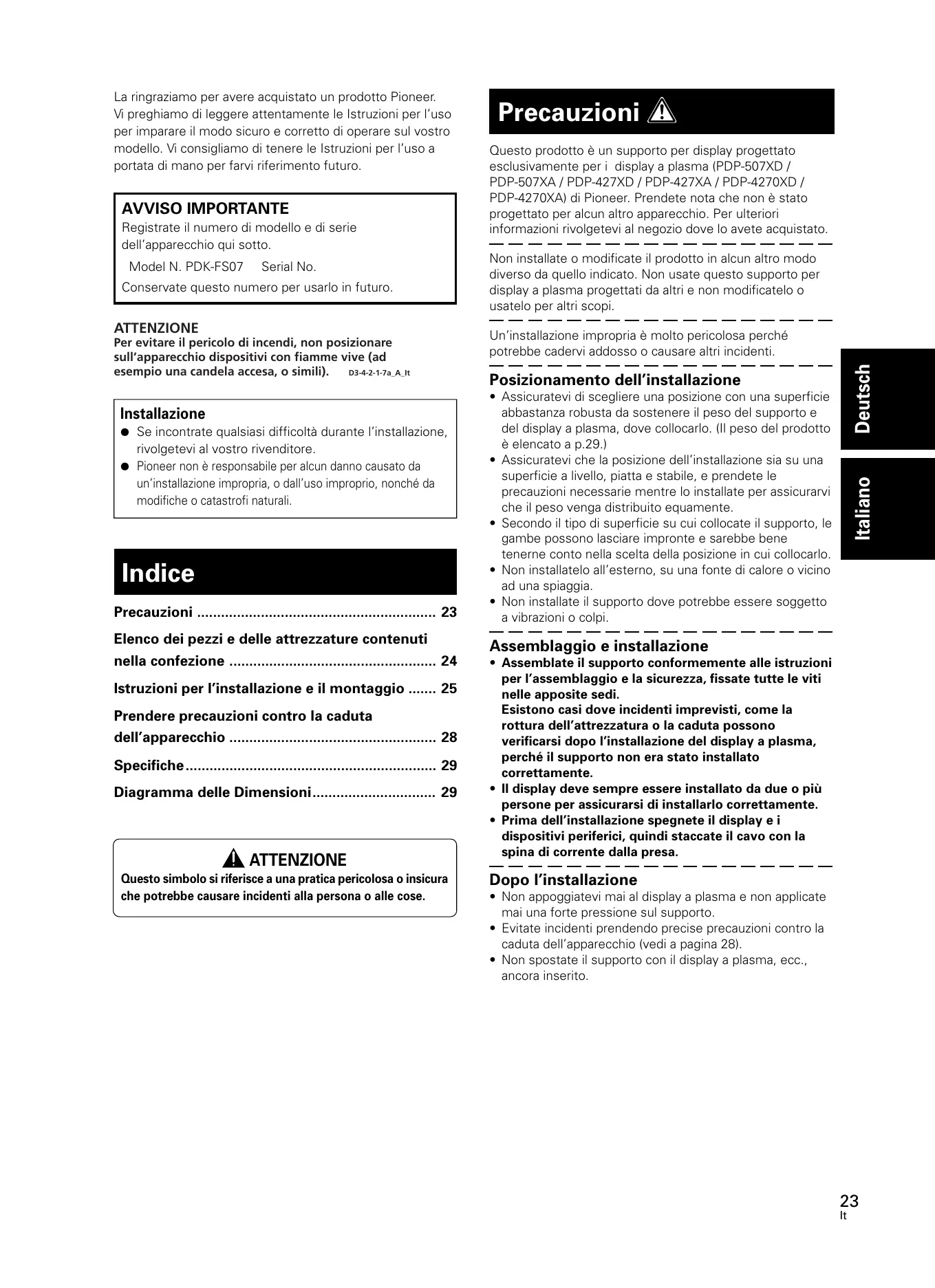

La ringraziamo per averere acquistato un prodotto Pioneer. Vi preghiamo di leggere attendamente le Istruzioni per l'uso per imparare il modo sicuro e corretto di operare sul vostro modello. Vi consigliamo di tenere le Istruzioni per l'uso a portata di mano per farvi riferimento futuro.

AVVISO IMPORTANTE

Registrate il numero di modello e di seri edell'apparecchio qui sotto.

Conservate甚么 numero per uso in futuro.

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad

esempio 1-7a_A_It

Installazione

• Se incontrate qualsiasi dificoltà durante l'installazione, rivolgetevi al vosto rivenditore.
• Pioneer non è responsable per alcun danno causato da un'installazione impropria, o dall'uso improprio, nonché da modifiche o catastrofi naturali.

Indices

Precauzioni 23

Elenco dei pezzi e delle attrezzature contentuti nella confezione 24

Istruzioni per l'installazione e il montaggio .... 25

Prendere precauzioni contro la caduta dell'apparecchio 28

Specifiche 29

Diagramma delle Dimensioni 29

ATTENZIONE

Questo significo si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose.

Precauzioni

Questo prodotto è un supporto per display progettato esclusivamente per i display a plasma (PDP-507XD / PDP-507XA / PDP-427XD / PDP-427XA / PDP-4270XD / PDP-4270XA) di Pioneer. Prendetenota che non è stato progettato per alcun altro appearecchio. Per ulteri informazioni rivolgetevi al negozio dove lo avete acquistato.

Non installare o modificare il prodotto in alcun altri modo diverso da quello individato. Non usate quello supporto per display a plasma progettati da altre e non modificatelo o usatelo per altri scopi.

Un'installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti.

Posizionamento dell'installazione

• Assicuratevi di scegliere una posizione con una superficie abbastanza robusta da sostenere il peso del supporte e del display a plasma, dove collocarlo. (Il peso del prodotto è elencato a p.29.)
• Assicuratevi che la posizione dell'installazione sia su una superficie a livello, piatta e stabile, e prendete le precauzioni necessarie nelle installate per assicurarvi che il peso venga distribuito equamente.
  Secondo il tipo di superficie su cui collocate il supporto, le gambe possono lasciare impronte e sarebbe benete tenerne conto nella scelta della posizione in cui collocarlo.
• Non installatelo all'esterno, su una fonte di calore o vicino ad una spiaggia.
• Non installate il supporto dove potrebbe essere soggetti a vibrazioni o colpi.

Assemblaggio e installmente

• Assemblate il supporto conformmente alle istruzioni per l'assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi.

Esistono casi dove incidenti imprevisti, come la rottura dell'attrezzatura o la caduta possono verificarsi dopo l'in INSTALLazione del display a plasma, perché il supporto non era stato installato correttamente.

• Il displayeve spercentessere installato da due o più personne per assicurarsi di installerlo correttamente.
• Prima dell'installazione spegnete il display e i dispositivi periferici, quando staccate il cavo con la spina di corrente alla presa.

Dopo l'installazione

• Non appoggiatevi mai al display a plasma e non applicate mai una forte pressione sul supporto.
• Evitate incidenti prendendo precise precauzioni contro la caduta dell'apparecchio (vedi a pagina 28).
• Non spostate il supporto con il display a plasma, ecc., ancora insertito.

Elenco dei pezzi e delle attrezzature contenuti nella confezione

Verificate di averere ricevuto tutti i pezioni e le attrezzature elencate qui sotto prima di procedere al montaggio del supporto.
- Vi preghiamo di notare che per il montaggio è necessario un cacciavite Philips (che non è incluso).

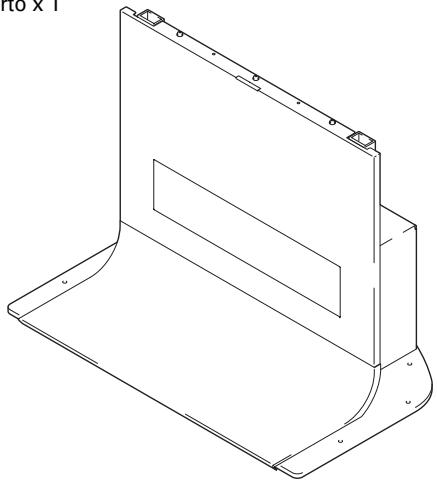

- Supporto x 1

- Supporto mensola R x 1

- Supporto mensola L x 1

- Ferma colonna di sostegno x 2

- Bulloni esagonali corti (M8 x 30 mm: neri) x 2

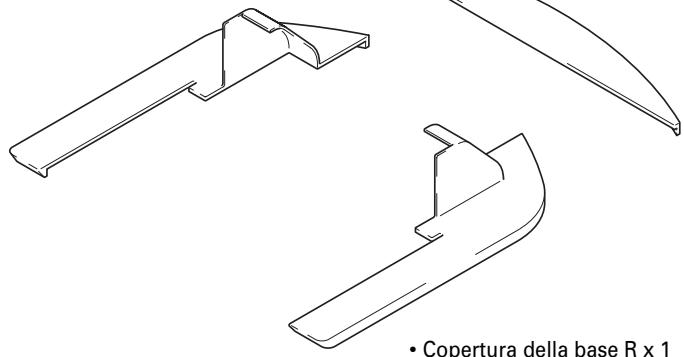

- Copertura postiore della base x 1
- Copertura a L della base x 1
- Bulloni esagonali medi (M8 × 40 ~mm neri) × 2

- Bulloni esagonali lunghi (M8 x 60 mm: argento) x 2

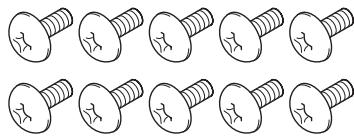

Viti (M5× 10mm)× 10

Pannello mensola x 1

- Brugola esagonale x 1
(Parte opposa di 6 mm per uso M8)

- Istruzioni per l'uso
(questo documento) x 1

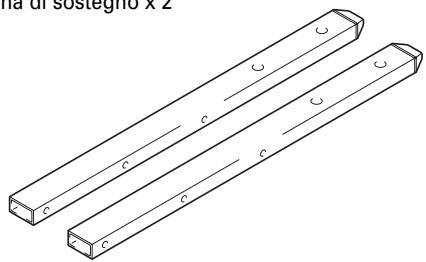

- Colonna di sostegno x 2

Istruzioni per l'installazione e il montaggio

1 Applicare le colonne di sostegno allo stand.

Tabella della posizione della colonna di sostegno e dei pezzi in dotazione con agli display a plasma

Display a plasma		Se installate il display modello 42 pollici	Se installate il display modello 50 pollici (con altoparlante inferiore)	Se installate il display modello 50 pollici (senza altoparlante inferiore)
Ubicazione degli altoparlanti		-	Sotto	-
Posizione della colonna di sostegno		Basso	Alto	Medio
Metodo di applicazione		A	B	C
Pezzi utilizzati	Ferma colonna di sostegno	Non necessario	Posizione alta	Posizione Bassa
	Viti (M5 x 10 mm)	-	2	2
	Per fissare il display a plasma usate la parte alta dei bulloni esagonali	Lunghi x 2	Medi x 2	Medi x 2
	Per fissare il display a plasma utilizzate la parte inferiore dei bulloni esagonali	Corti x 2	Corti x 2	Corti x 2
Pezzi non utilizzati	Ferma colonna di sostegno	2	-	-
	Viti (M5 x 10 mm)	2	-	-
	Bulloni esagonali	Medi x 2	Lunghi x 2	Lunghi x 2

La procedura di applicazione varia secondo il tipo e la forma del display a plasma che deve essere inserito. Eseguite esta applicazione utilizzato via la procedura A, la B, o la C.

Nota

Assicuratevi di conservare insieme con cura i ferma colonne di sostegno non utilizzati, le viti, i bulloni, la brugola esagonale e le istruzioni per l'uso.

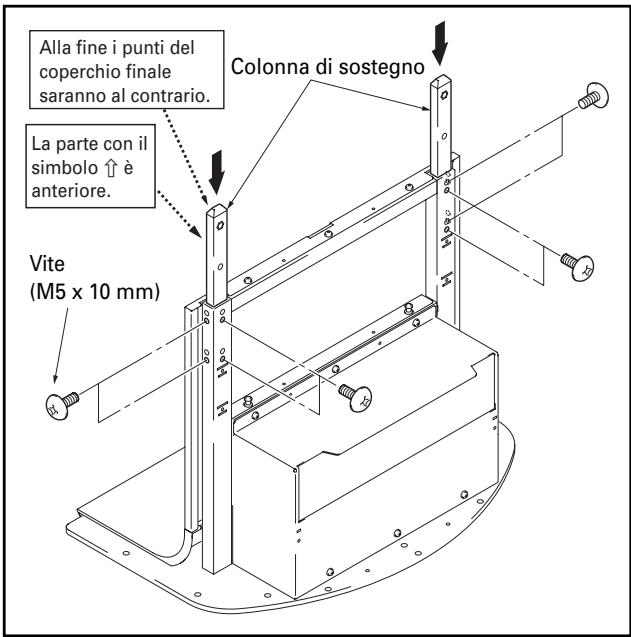

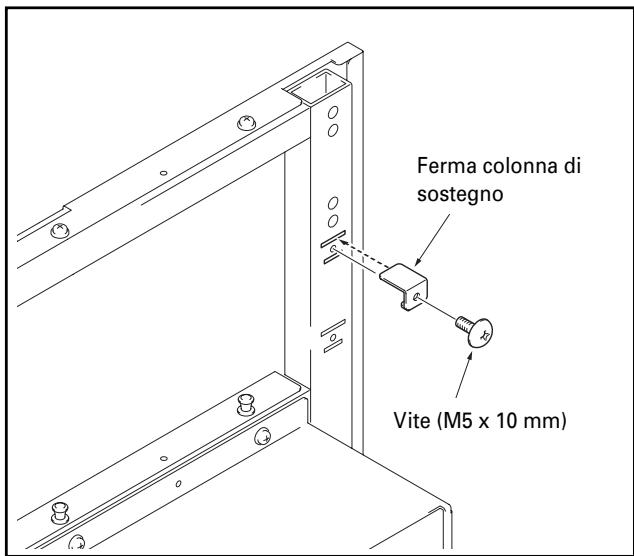

Se installate il display modello 42 pollici

• Inserite le colonne di supporto nel supporto e fissatele nella posizione corretta con le viti (M5 x 10 mm) (8 positioni).
• Installate agli colonna di sostegno in modo che la parte con il symbolo si trovi nella parte anteriore e la parte finale con il coperchio di plastica (punteggiato) al contrario.

Se installate il display modello 50 pollici (con altoparlante inferiore)

Applicate i fermi della colonna di sostegno nelle scanalature poste in alto sulla parte posteriori del supporto e fissateli in posizione con le viti (M5 x 10 mm). (Due positizioni sulla destra e sulla sinistra). La stessa casa va fattà per il metodo A di applicazione della colonna di sostegno.

Se installate il display modello 50 pollici (senza altoparlante inferiore)

Applicate i fermi della colonna di sostegno nelle scanalature poste in basso sulla parte posteriore del supporto e fissateli in posizione con le viti (M5 x 10 mm). (Due positizioni sulla destra e sulla sinistra). La stessa casa va fattà per il metodo A di applicazione della colonna di sostegno.

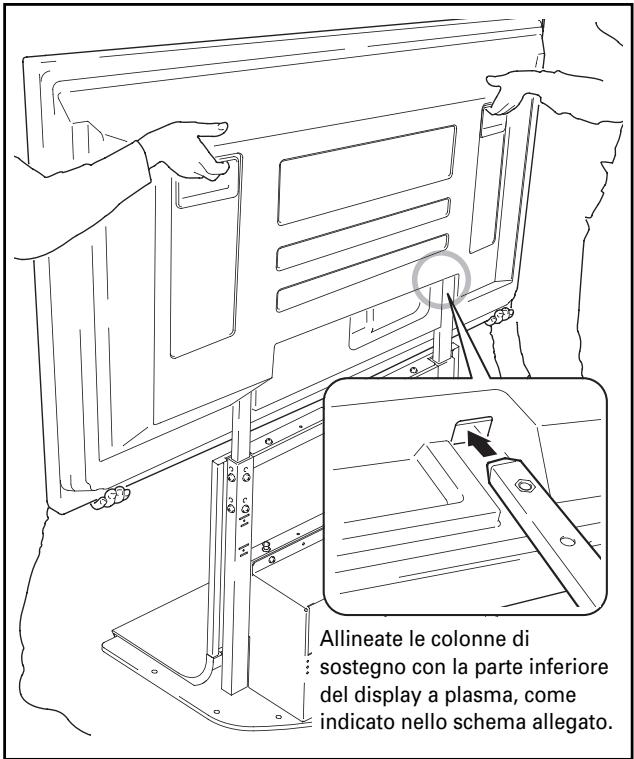

2 Fissate il display a plasma alla colonna di sostegno.

Incastrate le colonne di sostegno nelle scanalature poste al centro della superficie inferiore del display a plasma, quindi insertirele lentamente nelle stesse. Fate molto attenzione ad insertirle esattamente nelle scanalature del display a plasma e solo in quel punto. Agire in un altro modo più danneggiare il pannello del display a plasma, le sue aperture o provocare una deformazione del supporto.

La casa migliorè è tenere il display a plasma per i manici durante il montaggio sulla colonna di sostegno, qualora ne sia fornito.

Assicuratevi di lavorare almeno con un'altra persona al montaggio del display.
- Prestate attenzione a non permettere che le vosre dita siano schiacciate tra il display e la colonna.

3 Usate bulloni esagonali corti, medi o lunghi per fissare il Display a Plasma alla colonna di sostegno (4 positizioni).

Iniziate I'installazione dai bulloni in alto.

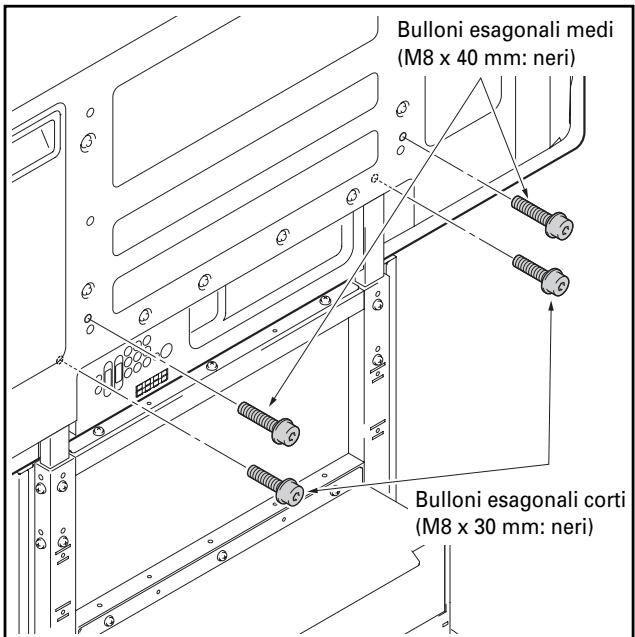

Se installate il display modello 50 pollici

Utilizzate i bulloni seguenti per fissarlo con la brugola esagonale.

Parte superiore .... Bulloni esagonali medi (M8 x 40 mm: neri)
Parte inferiore .... Bulloni esagonali corti (M8 x 30 mm: neri)

• Se state applicando gli altoparlanti, fatelo a questo punto.
• Vedi le istruzioni per l'installazione fornite insiemeagli altoparlanti per le istruzioni su come installerari.

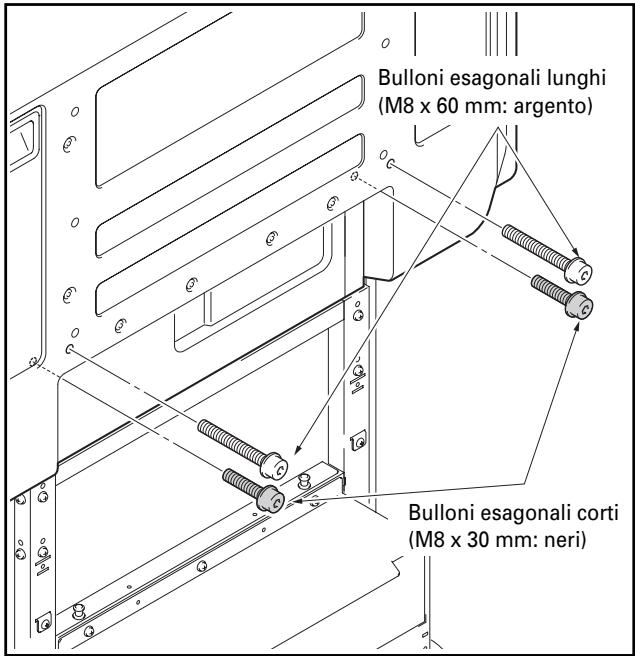

Se installate il display modello 42 pollici

Utilizzate i bulloni seguenti per fissarlo con la brugola esagonale.

Parte superiore .... Bulloni esagonali lunghi (M8 x 60 mm: argento)

Parte inferiore .... Bulloni esagonali corti (M8 x 30 mm: neri)

4 Quando usare una mensola.

Sul supporto è possible installare una mensola.

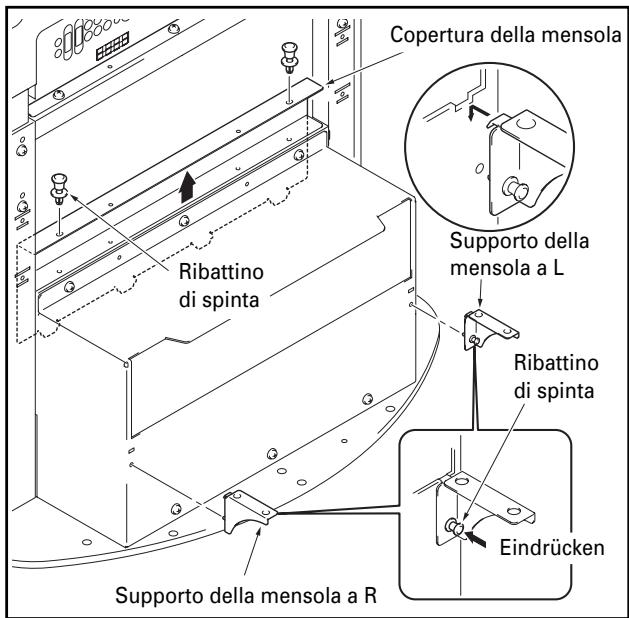

① Togliete la copertura della mensola e applicatela ai supporti di mensola a L e R sul supporto.

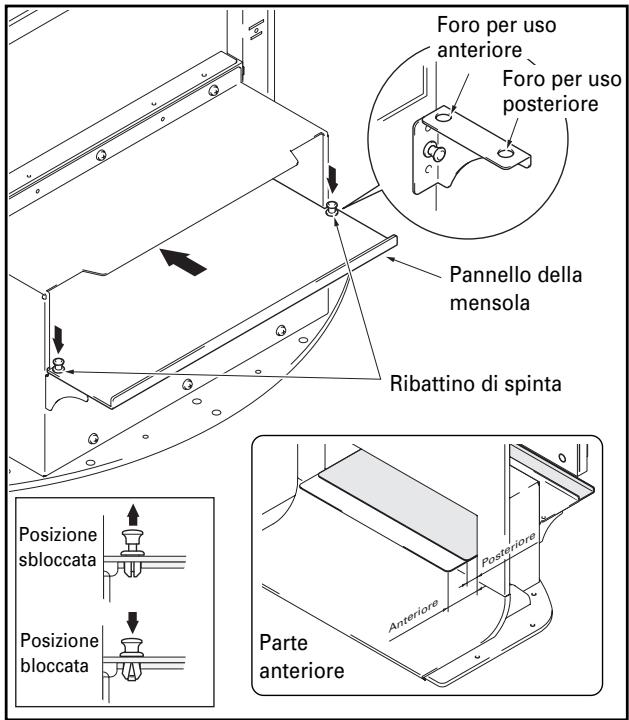

② Spingete il pannello della mensola all'interno alla parte posteriore e fissatelo con il ribattino di spinta.

• La posizione di installatione del pannello della mensola può essere scelta tra due livelli: sia l'anteriore sua il posteriore, Decidete in base all'apparecchio in vosto possesso.
• Se cambiate la sua posizione, potete lavoramente rimuoverlo tirando pomello sopra il ribattino di spinta.

Le dimensioni interne dell'apertura della mensola: 420 mm (effettivo larghezza) [apertura 436 mm] x 102 mm (altezza).
Profondità della mensola: 349 mm
Capacità di sostegno: fino a 10 kg.

Nota

Prestate attenzione a non installare null'altro che un ricevitatore media (in particolare un amplificatore AV, ecc.) su但这iera mensola, poiché si potrebbe bloccare lo scarico di calore, ecc. Per i dettagli, vedi il manuale di istruzioni per ciascun apparecchio.

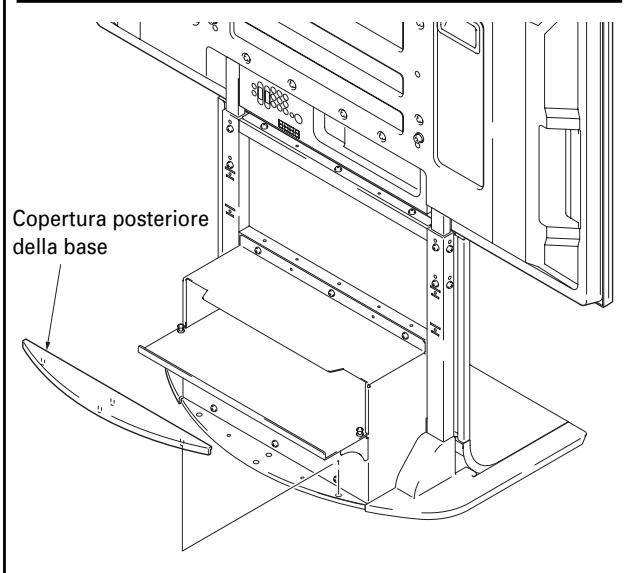

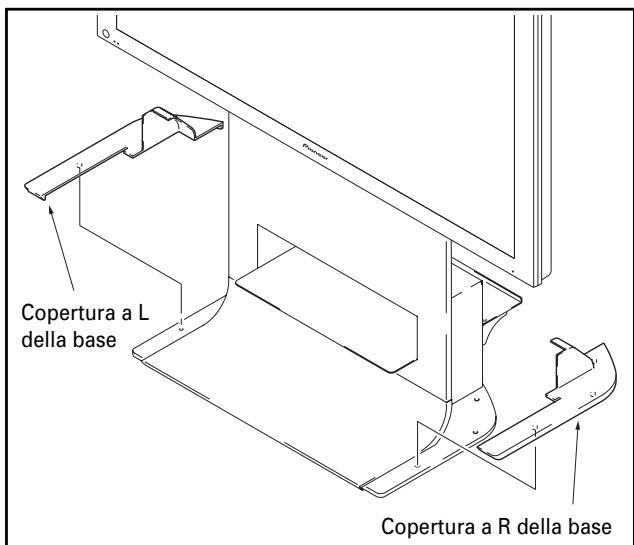

5 Installare le copertura della base a L, R e la posterior. Inseririle lungo la base.

Prendere precauzioni contro la caduta dell'apparecchio

Dopo ave installato il supporto, assicuratevi di usare particolare attenzione affinché il Display a Plasma non possa cadere.

• A causa del suo peso, il display a plasma potrebbe provocare danni, in caso di caduta.
• Assicuratevi di prendere le dovute misure di sicurezza per evitare che il display a plasma cada.

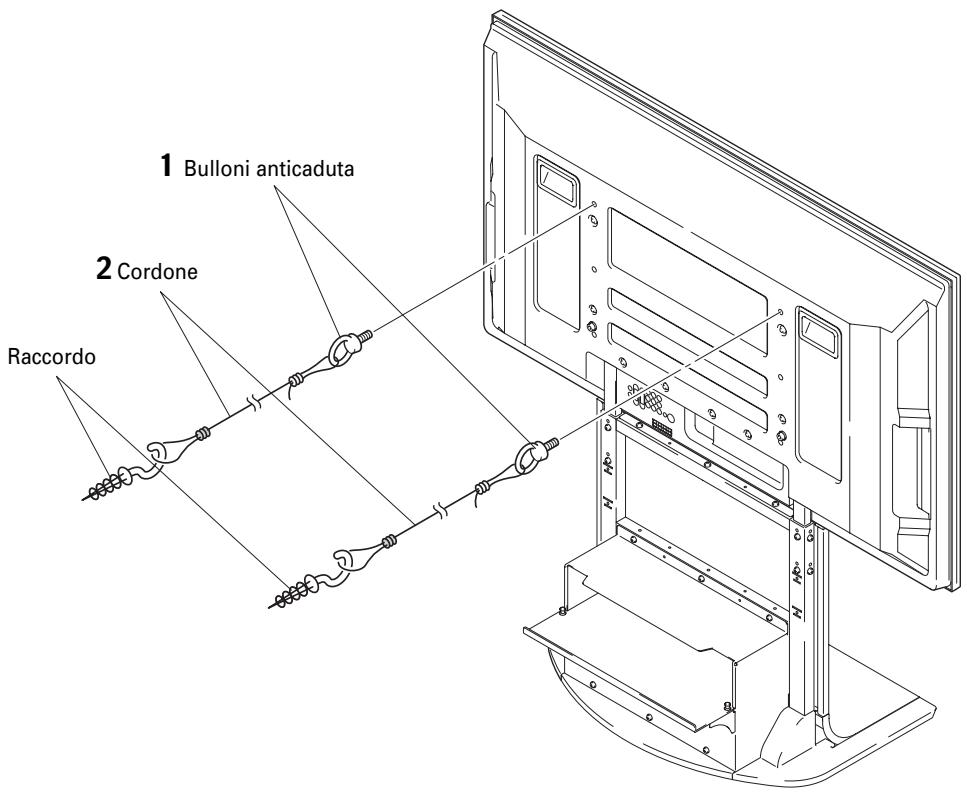

1 Avvitate i bulloni di sicurezza al Display a Plasma per prevenir le cadute.

2 Usate corde robuste per stabilizzato con sicurezza e saldamente al muro, a un pilastro o a quale alto solido elemento.

• Eseguite quello lavoro dello stesso modo sul lato sinistro e su quello destro.
• La lunghezza dei cordoni utilizzati deve essere sufficiente a permettere al supporto di ruotare liberamente.

Nota

Usate bulloni anticaduta, cordoni o raccordi disponibili sul mercato.

Bulloni consigliati: diametro nominale

M8, lunghezza da 12 mm a 15 mm

da 12 mm a 15 mm

Attenzione

• Si dovrebbe sempre'utilizzare una parte del pavimento con resistenza adeguata per sostenere il peso del Display a Plasma. Se ciò non fosse possibile ne potrebbero derivare danni alle cose o alle persone.
• Durante l'installazione del display a plasma, prendere le necessarie precauzioni per prevenir la caduta o il capovolgimento in casi d'emergenza, come terremoti o incidenti.
• Se non si prendono queste precauzioni, il display a plasma potrebbe cadere e causare danni.
• Le viti, i ganci e gli altri accessori usati per fissare il display a plasma e prevenire la sua caduta varieranno secondo la composizione e lo spessore della superficie alla quale sare agganciato.
• Scegliere le viti, i ganci e gli altri accessori adatti dopo aver controllato accuratamente la superficie e determinato il suo spessore e la sua composizione, ed eventualmente dopo aver consultato un esperto.

Specifiche

Dimensioni esterne 701 mm (L) x 860 mm (A) x 567 mm (P)

(Se utilizes la colonna di supporto in posizione alta e il pannello della mensola in posizione profonda.)

Peso 19,5 kg

• Le specifiche copraesposte e la forma esterna possono essere modificate per migliorare il prodotto allaclin preavviso.

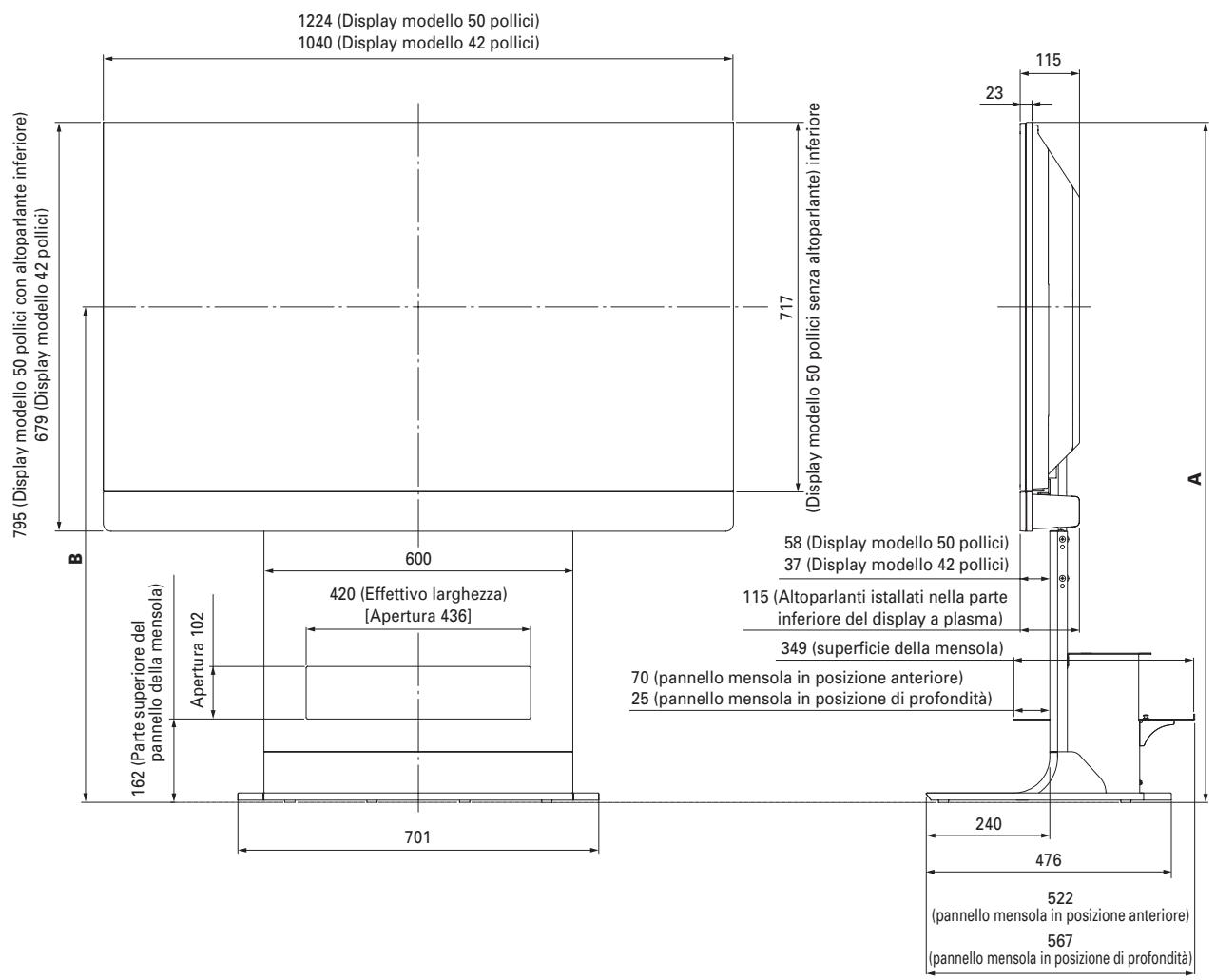

Diagramma delle Dimensioni

Unità: mm

Display a plasma	Posizione degli altoparlanti	Altezza totale (Dimensioni A)	Centro del display (Dimensioni B)
Display modello 50 pollici	Con altoparlante inferiore	1321,5	963
	Senza altoparlante inferiore	1244	885,5
Display modello 42 pollici	-	1205	902
