Producttype	Stand voor elektronisch apparaat (vloerstandaard)
Merk	Pioneer
Model	PDK-FS02
Materialen	Staal, glas
Afmetingen (hoogte afhankelijk van instelling)	Van 1126 mm tot 1417 mm (afhankelijk van positie console en schermmodel)
Gewicht (alleen standaard)	34,2 kg
Maximaal totaalgewicht (standaard + scherm + luidsprekers)	75,7 kg (afhankelijk van model)
Maximale belasting op glazen paneel	20 kg
Compatibiliteit	Pioneer plasma schermen: PDP-434HDE, PDP-434HDG, PDP-504HDE, PDP-504HDG
Zwenkwielen	Ja (voor eenvoudig verplaatsen)
Valbeveiliging	Bevestigingssysteem met kabels en haken (niet meegeleverd)
Hoogteverstelling	3 standen (boven, midden, onder)
Kabelbeheer	Kolomkap en kabelbinders inbegrepen
Inbegrepen onderdelen	Centrale kolom, voet, glazen paneel, PDP-console, glassteunen, afdekkingen, schroeven, inbussleutel, etc.
Benodigde gereedschappen	Kruiskopschroevendraaier (niet meegeleverd)
Onderhoud en reiniging	Gebruik een zachte, droge doek. Gebruik geen schurende producten.
Installatievoorwaarden	Vlakke en stevige ondergrond, binnenshuis, uit de buurt van schokken en trillingen

Veelgestelde vragen - PDK-FS02 PIONEER

Welke schermen zijn compatibel met de Pioneer PDK-FS02 standaard?

Deze standaard is uitsluitend ontworpen voor Pioneer plasma schermen uit de series PDP-434HDE, PDP-434HDG, PDP-504HDE en PDP-504HDG. Gebruik met andere schermen wordt afgeraden.

Wat is het maximale gewicht dat het glazen paneel kan dragen?

Het glazen paneel kan een maximale belasting van 20 kg dragen. Plaats nooit apparatuur die dit gewicht overschrijdt.

Hoe installeer ik het plasma scherm op de standaard?

Voor de installatie zijn minimaal twee personen nodig. Schuif de centrale kolom in de voet, bevestig de PDP-console op de gewenste hoogte, plaats het scherm vervolgens op de steunpoten en bevestig het met de meegeleverde lange inbusschroeven.

Is de standaard gemakkelijk te verplaatsen?

Ja, de standaard is uitgerust met zwenkwielen. Houd bij het verplaatsen altijd de centrale kolom vast, nooit het scherm of het glazen paneel. Let op dikke tapijten die de wielen kunnen blokkeren.

Hoe voorkom ik dat het scherm omvalt?

Gebruik de veiligheidshaken en -kabels (niet meegeleverd) om het scherm aan een muur of pilaar te bevestigen. Haken met een diameter van M8 en een lengte van 12 tot 15 mm worden aanbevolen.

Kan de standaard worden gebruikt met luidsprekers?

Ja, het is mogelijk om luidsprekers aan de zijkanten of onder het scherm te installeren. Gebruik de meegeleverde lange steunpoten als de luidsprekers eronder worden geplaatst.

Hoe stel ik de hoogte van het scherm in?

De PDP-steunconsole kan worden bevestigd in de bovenste, middelste of onderste gaten van de centrale kolom. De middelste gaten komen overeen met een standaard installatie.

Hoe reinig ik de standaard?

Gebruik een zachte, droge doek. Gebruik nooit schurende producten of oplosmiddelen. Reinig het glazen paneel voorzichtig met een glasreiniger.

Wat zijn de buitenafmetingen van de standaard?

De afmetingen variëren afhankelijk van de ingestelde hoogte en het schermmodel. Voor een PDP-434 scherm met zijluidsprekers in de middelste stand is de totale hoogte bijvoorbeeld 1176 mm en het midden van het scherm bevindt zich op 850 mm.

Wordt de standaard geleverd met montage-instructies?

Ja, een gedetailleerde gebruiksaanwijzing is in de verpakking inbegrepen. Deze bevat alle montagestappen en veiligheidsvoorschriften.

GEBRUIKSAANWIJZING PDK-FS02 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze gebruiksaanwijzing aandachtig door voor een veilige en juiste bediening van dit model.

Berg de gebruiksaanwijzing veilig op voor het geval u deze later wilt raadplegen.

Installatie

• Raadpleeg uw verkoper indien u problemen met de installatie ondervindt.
• Pioneer is niet verantwoordelijk voor schade veroorzaakt door onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen.

Inhoud

Precauzioni 42

Meegeleverde onderdelen en apparatuur 43

Instructie voor plaatsing en montage 44

Verplaatsing van de vloerstandaard en de display ..... 48

Zorg ervoor dat het apparaat niet omvalt 48

Externe afmetingen 49

Waarschuwing

Dit symbool geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Precauzioni

Dit product is een vloerstandaard die speciaal is ontworpen voor de plasma-displays van Pioneer (PDP-504HDE / PDP-504HDG / PDP-434HDE / PDP-434HDG). Let wel dat de standaard niet is bedoeld voor gebruik met andere apparatuur. Neem s.v.p. contact op met het verkooppunt waar u deze standaard heeft gekocht voor meer informatie.

Het product mag niet op een andere dan de aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor bestemde plasma-display worden gebruikt, noch mag de staander worden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installatie is zeer gevaarlijk omdat de staander kan omvallen of een ander ongeval kan veroorzaken.

Plaats van installatie

• Wanneer u de plaats uitkiest waar de vloerstandaard komt te staan, zorg er dan voor dat die plaats stevig genoeg is om het gewicht van de standaard en de displays te kunnen dragen. (Productgewicht staat op blz. 49.)
• Zorg ervoor dat de staander op een vlak en stabiel oppervlak wordt geplaatst en zorg er tevens bij de installatie voor dat het gewicht gelijkmatig wordt verdeeld.
• Afhankelijk van het soort oppervlak waarop de vloerstandaard wordt geplaatst, is het mogelijk dat de draaiwieltjes strepen op het oppervlak achterlaten, waarbij u rekening dient te houden wanneer u de plaats kiest waar de standaard dient te worden geïnstalleerd.
• Installeer de staander niet buiten, bij een warme bron of in de buurt van het strand.
• Installeer de staander niet waar hij blootstaat aan trillingen of schokken.

Montage en installatie

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de daarvoor bestemde plaatsen.
  Een ongeval zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geïnstalleerd, omdat de staander niet was geïnstalleerd volgens instructies.
• De display dient altijd door twee of meer mensen te worden geïnstalleerd om er zeker van te zijn dat hij veilig wordt geplaatst.
• Koppel voorafgaande aan installatie de display en randapparatuur los van de netspanning, en verwijder vervolgens de netstekker uit het stopcontact.

Na de Installatie

• Er mag niet op de plasma-display worden geleund en ook geen grote druk op worden uitgeoefend.
• Let erop dat wanneer er zwenkwieltjes op de plasma-display worden aangebracht zodat de display gemakkelijk verplaatst kan worden, u bij verplaatsing altijd de instructies op blz. 48 in acht neemt onder het kopje Verplaatsen van de standaard en de display.
• Indien er op de uiteinden van het glas druk worden uitgeoefend kan het glas breken, en daarom moet druk op de uiteinden van het glas worden vermeden. Tevens dient erop te worden toegezien dat kinderen niet tegen het glas stoten, omdat dit letsel kan veroorzaken.
• Voorkom ongevallen veroorzaakt door het omvallen van het product door de juiste maatregelen te nemen zodat de staander niet omvalt (zie blz. 48).

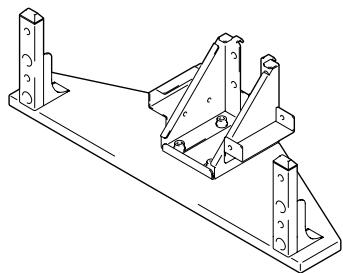

Meegeleverde onderdelen en apparatuur

Controleer voorafgaande aan montage van de vloerstandaard of u alle meegeleverde onderdelen en apparatuur heeft ontvangen.

- Een kruiskopschroevendraaier (niet meegeleverd) dient voor de montage te worden gebruikt.

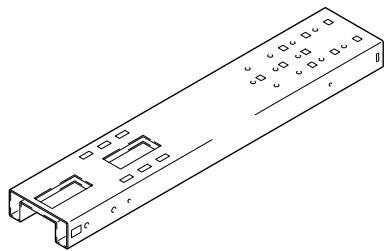

• Middensteunkolom x 1


• PDP-appendage x 1 (met korte steunen)

• Glassteunen (x2 één links en één rechts)

Om ervoor te zorgen dat het glas niet breekt, moet het glaspaneel in de verpakking blijven totdat u zover bent dat het op de vloerstandaard bevestigd kan worden.

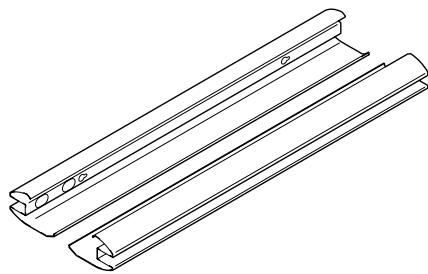

• Behuizing steunkolom (x 2 één links en één rechts)


• Kabelafdekking x 1 (ter bevestiging aan de steunkolom)


• Kapje x 1


• Zeskantsleutel x 1 (De andere kant is 6 mm voor gebruik van M8)


• Korte zeskantbouten (M8 x 16 mm) x 8

• Gebruiksaanwijzing (dit document) x 1


Pioneer sound vision soul プローティングスタンド Power standstand Support de base Bodenständer Supporter display Viberstandaard Soporte para colocar en el suelo 浮式立架 PDK-FS02 取扱説明書 Operating instructions Mode d'emploi Bedienungsplanleitung Instruzioni per l'uso Gebruiksaamipizing Manual de instrucciones 操作説明書

• Lange zeskantbouten (M8 x 35 mm) x 4

• Schroeven (M4 x 8 mm) x 2

Instructie voor plaatsing en montage

(De hieronder getoonde standaard heeft een display van 43 inch met korte steunen)

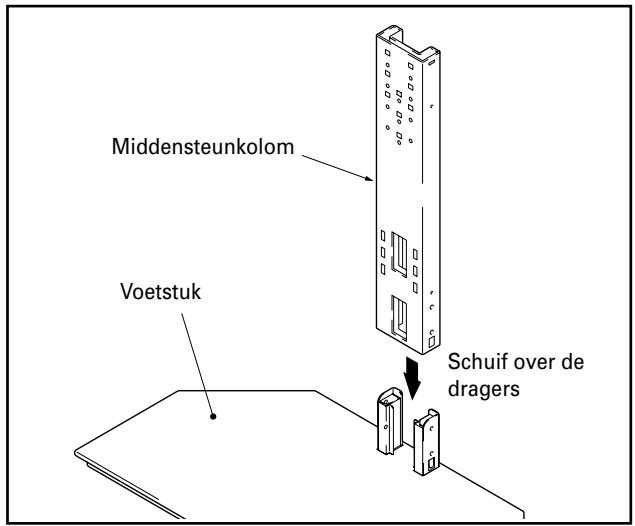

1 Schuif de middensteunkolom over de dragers op het voetstuk.

Middensteunkolom Voetstuk Schuif over de dragers

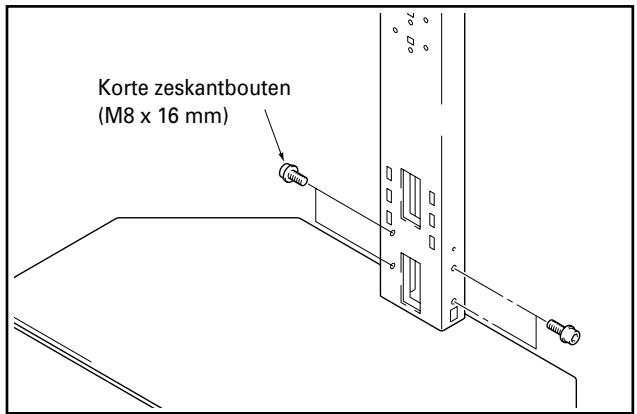

2 Gebruik de korte zeskantbouten om de middensteunkolom op zijn plaats te bevestigen (op vier plaatsen).

Korte zeskantbouten (M8 x 16 mm)

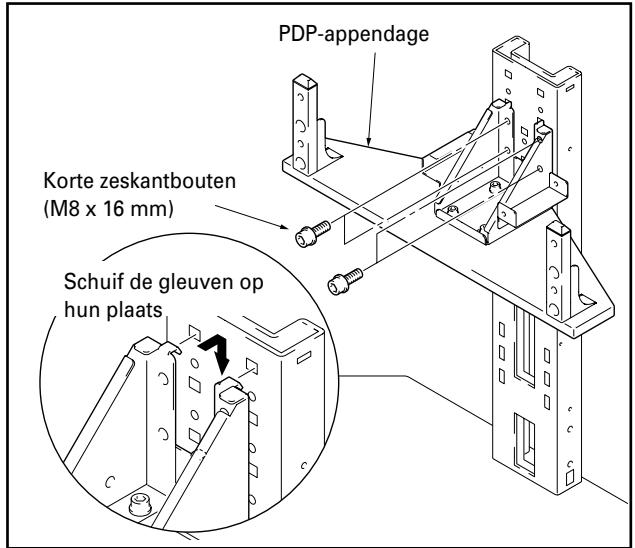

3 Gebruik de korte zeskantbouten om de PDP-appendage op de middensteunkolom te bevestigen (de bouten moeten op vier plaatsen worden ingeschroefd)

Om de hoogte van de display aan te passen kunnen de appendages in de openingen boven, in het midden of onder aan de middensteunkolom worden ingeschroefd. De openingen in het midden zijn voor standaardgebruik.

PDP-appendage Korte zeskantbouten (M8 x 16 mm) Schuif de gleuven op hun plaats

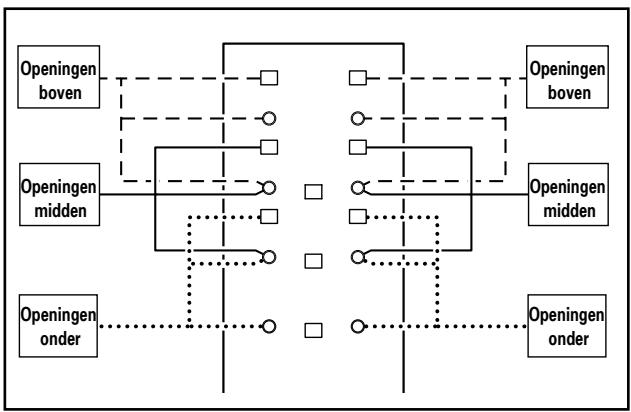

Hieronder wordt aangegeven waar de openingen zich op de middensteunkolom bevinden voor bevestiging van de PDP-appendage

Bij montage van de speakers onder de plasma-display

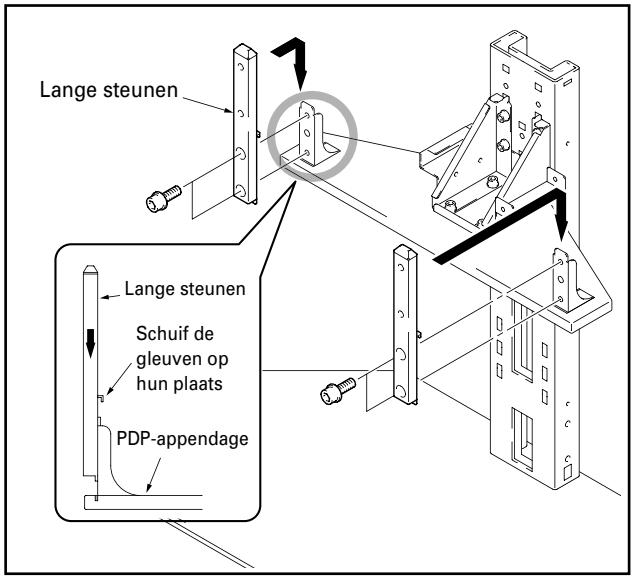

Verwijder de korte steunen die aan de PDP-appendage zijn bevestigd en vervang ze door de lange steunen. (Gebruik hiervoor de bij de vloerstandaard meegeleverde zeskantsleutel).

Let op

Gebruik de korte steunen indien de speakers aan de zijkant van de plasma-display dienen te worden geplaatst.

Lange steunen Lange steunen Schuif de gleuven op hun plaats PDP-appendage

Afhankelijk van de lengte van de steunen die aan de PDP-appendage zijn bevestigd, zijn er verschillende soorten plasma-displays die kunnen worden gebruikt, en daarom dient u vóór montage na te gaan of de display die gemonteerd wordt geschikt is.

✿ Voorzorgsmaatregelen tijdens montage van de speakers onder de plasma-display

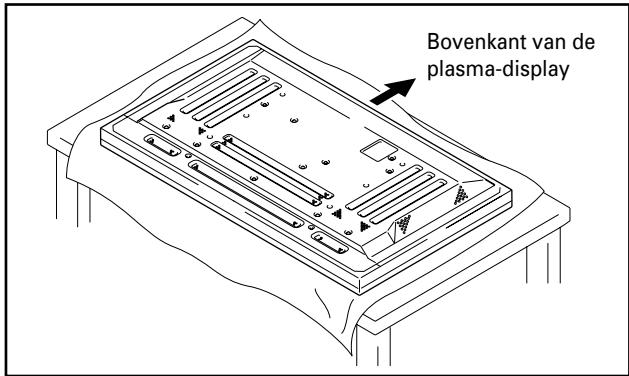

- Plaats de plasma-display zoals in de figuur aangegeven.
- Zie de bij uw speakers geleverde instructies voor plaatsing van de speakers.

Let op

• Leg een doek of ander gelijksoortig materiaal op het oppervlak zodat de display niet wordt bekrast of beschadigd.
• Plaats de display altijd bovenop een stabiele tafel of een ander stabiel oppervlak.

Bovenkant van de plasma-display

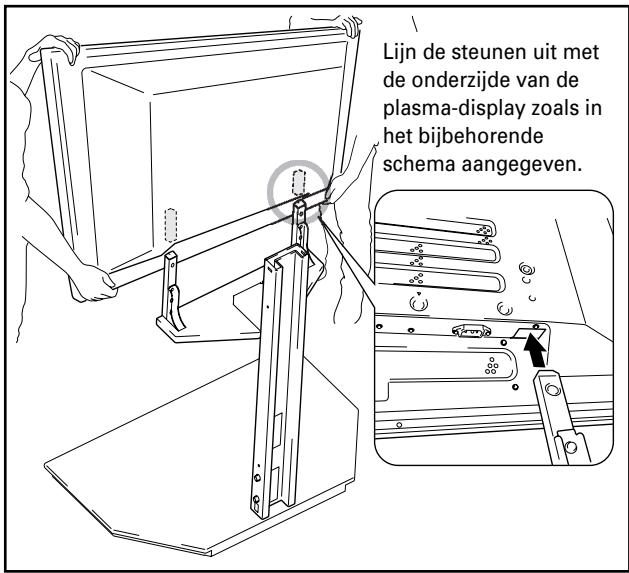

4 Bevestig de plasma-display aan de steunen.

Bevestig de steunen van de standaard in de gleuven in het midden van de onderzijde van de plasma-display, en breng ze langzaam rechtstreeks in de gleuven in. Zorg ervoor dat de steunen van de standaard niet in enig ander onderdeel van de plasma-display dan de gleuven worden ingebracht. Hierdoor kunnen het plasma-displaypaneel en de uitgangen ervan beschadigd raken, en het kan verbuiging van de standaard veroorzaken.

Indien de plasma-display handles heeft, is het aan te raden de display bij de handles vast te houden tijdens bevestiging aan de steunen.

Lijn de steunen uit met de onderzijde van de plasma-display zoals in het bijbehorende schema aangegeven.

• De display dient samen met tenminste één ander persoon te worden bevestigd.
• Zorg ervoor dat de vingers niet tussen de display en de steunen geklemd raken.
• Indien de PDP-appendage in de bovenste appendageopeningen is bevestigd en de speakers onder de plasma-display worden geplaatst, dient u ervoor te zorgen dat de display stevig ondersteund word omdat de positie van de display nu hoger is.

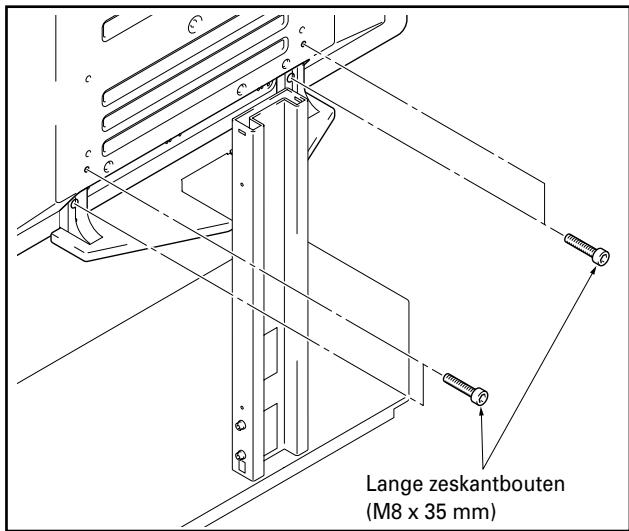

5 Gebruik de lange zeskantbouten om de plasma-display (op 4 plaatsen) aan de steunen te bevestigen.

Lange zeskantbouten (M8 x 35 mm)

• Indien de speakers aan de zijkanten van de plasma-display worden gemonteerd, dan dienen ze thans te worden bevestigd.
• Zie de bij de speakers bijgeleverde instructies voor plaatsing van de speakers.

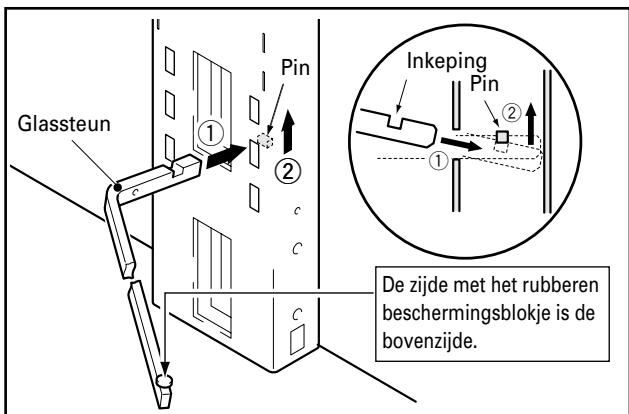

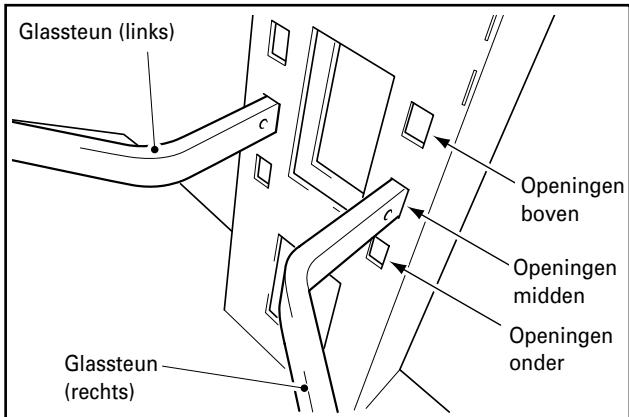

6 Gebruik de linker- en rechterglassteunen om de steunkolom te ondersteunen.

① Steek de glassteunen in de daarvoor bestemde openingen en duw ze helemaal in de openingen zodat ze enigszins naar beneden lopen.
② Druk op de uiteinden van de glassteunen om ze naar beneden te duwen en duw de inkepingen in de pinnen.

Glassteun Pin Inkeping Pin ① ② ① De zijde met het rubberen beschermingsblokje is de bovenzijde.

De glassteunen kunnen in de bovenste, middelste of onderste openingen worden ingebracht om de hoogte van het glaspaneel in te stellen. (De middelste openingen zijn bestemd voor standaardbevestiging).

Glassteun (links) c c Glassteun (rechts) Openingen boven Openingen midden Openingen onder

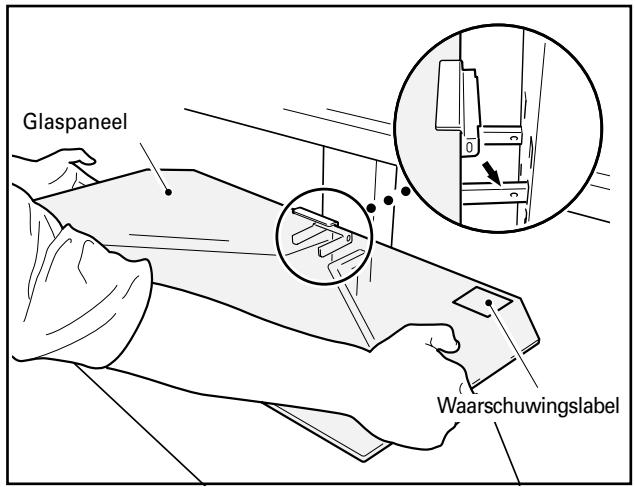

7 Bevestig het glaspaneel aan de glassteunen.

Let op

Het glaspaneel dient met de waarschuwingslabel naar boven te worden geplaatst.

Glaspaneel Waarschuwingslabel

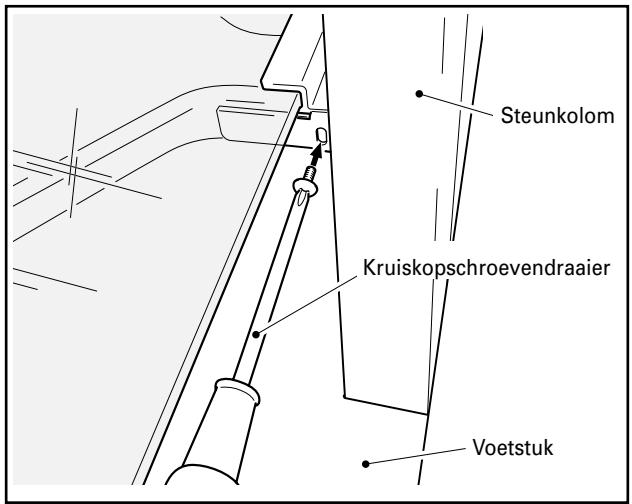

8 Bevestig het glaspaneel met de schroeven (M4 x 10 mm). (Op twee plaatsen: links en rechts).

Steunkolom Kruiskopschroevendraaier Voetstuk

Waarschuwing

Gebruik de schroeven om het glaspaneel op zijn plaats te bevestigen. Indien dat niet gebeurt kan het glaspaneel ervan afvallen wanneer u het aanraakt waardoor het paneel kan breken.

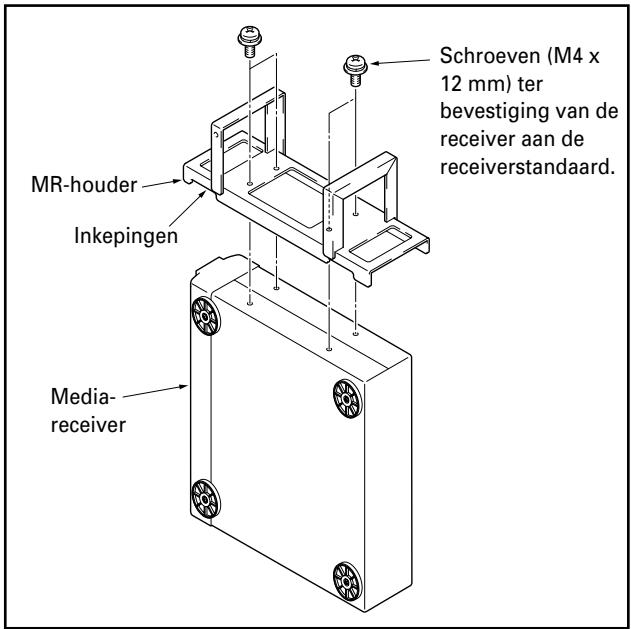

9 Bevestiging van een rechtopstaande media-receiver.

① Bevestig de MR-houder over de zijkanten van de mediareceiver en bevestig hem met de vier schroeven (M4 x 12 mm) die voor bevestiging van de receiver aan de receiverstandaard zijn meegeleverd op zijn plaats.

Let op

• De voeten van de MR-houder bevinden zich aan de zijkant van de houder samen met de inkepingen. Zorg ervoor dat de houder in de juiste richting wordt geplaatst.
• Bevestig de MR-houder uitsluitend aan een media-receiver.

Schroeven (M4 x 12 mm) ter bevestiging van de receiver aan de receiverstandaard. MR-houder Inkepingen Media- receiver

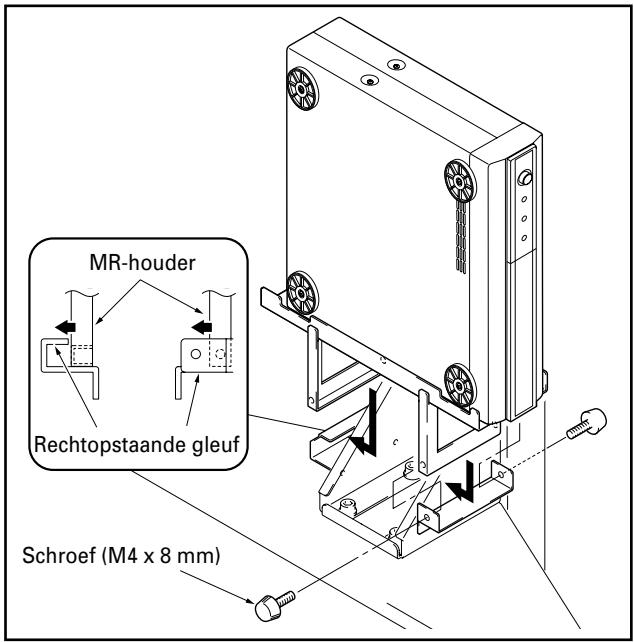

② Bevestig de voeten van de MR-houder over de rechtopstaande sleuven van de MR-houderappendage en bevestig deze op zijn plaats met de schroeven (M4 x 8 mm).

Let op

• Bevestig alleen de media-receiver op deze plaats en geen andere apparatuur.
• Plaats geen vazen, vochtafstotende apparaten, of andere objecten met vloeistof bovenop de PDP-appendage.

MR-houder Rechtopstaande gleuf Schroef (M4 x 8 mm)

10 Plaats apparatuur op het glaspaneel en sluit de apparatuur aan op de display.

• Plaats de apparatuur die op de display wordt aangesloten op het glaspaneel en sluit vervolgens de apparatuur op de display aan.
• Het glaspaneel en het voetstuk kunnen een gewicht van maximaal 20 kg dragen, en het gewicht van de apparatuur dat op het glaspaneel wordt geplaatst mag nooit meer dan 20 kg bedragen.

Let op

Wanneer een videodeck op het glaspaneel wordt geplaatst, is het mogelijk dat het videodeck de plasma-display stoort en het beeld vervormt afhankelijk van de plaats van het videodeck of door andere omstandigheden. Wanneer dit zich voordoet plaats dan het videodeck op het voetstuk om storing te voorkomen.

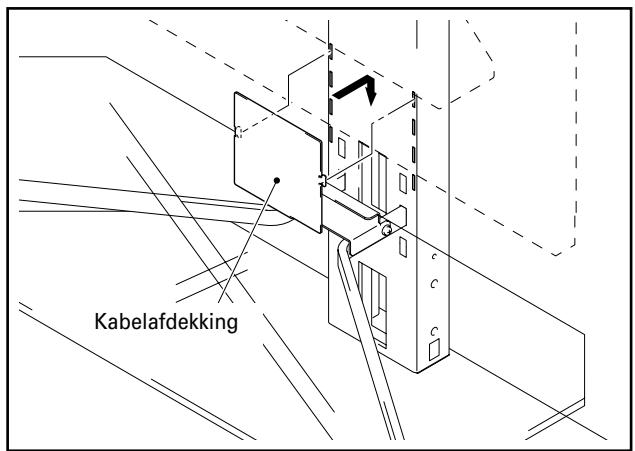

11 Bevestiging van de kabelafdekking.

Bevestig de kabelafdekking aan de middensteunkolom.

Let op

Zorg ervoor dat tijdens deze handeling de kabels niet tussen de kabelafdekking en de kabelkanalen komen vast te zitten.

Kabelafdekking

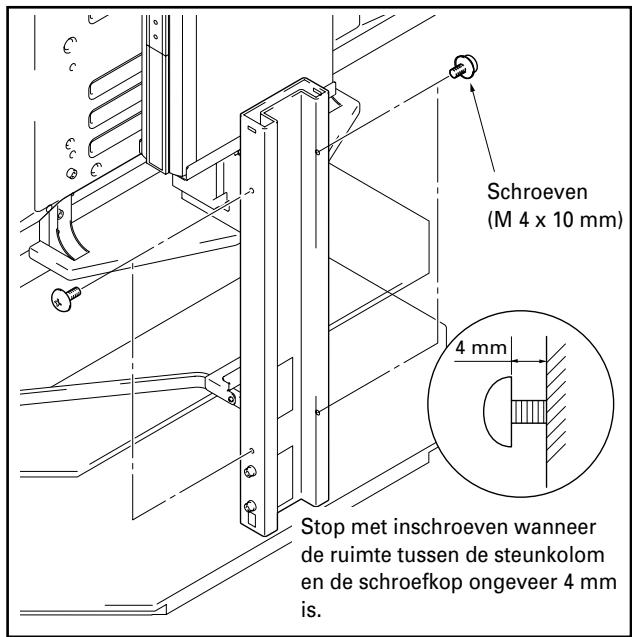

12 Schroef de vier schroeven (M4 x 10 mm) gedeeltelijk in de zijkanten van de middensteunkolom.

Schroeven (M 4 x 10 mm) 4 mm Stop met inschroeven wanneer de ruimte tussen de steunkolom en de schroefkop ongeveer 4 mm is.

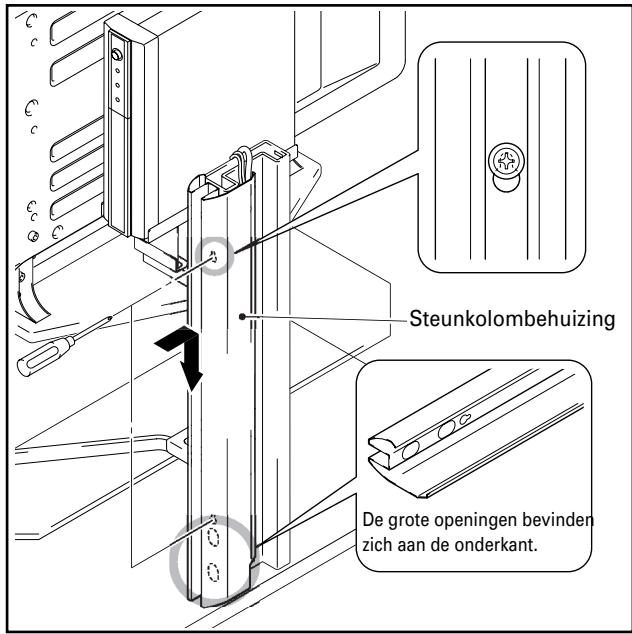

13 Bevestig een steunkolomafdekking aan de middensteunkolom om de kabels af te dekken en schroef vervolgens de schroeven (2 schroeven, bovenop en aan de onderzijde) volledig in.

Steunkolombehuizing De grote openingen bevinden zich aan de onderkant.

Zorg ervoor dat de kabels niet vastgeklemd komen te zitten in de steunkolombehuizing.

14 Voer dezelfde procedure uit voor bevestiging van de steunkolombehuizing aan de andere zijde en schroef de schroeven (2 schroeven, bovenop en aan de onderzijde) volledig in.

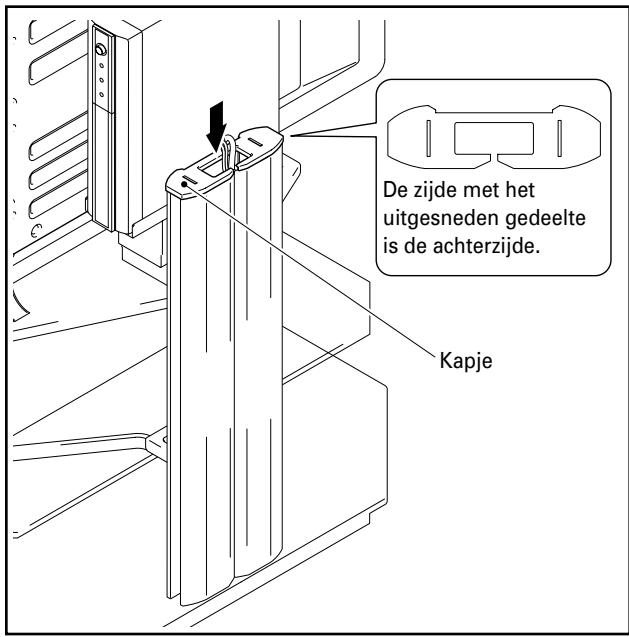

15 Bevestig het kapje.

De zijde met het uitgesneden gedeelte is de achterzijde. Kapje

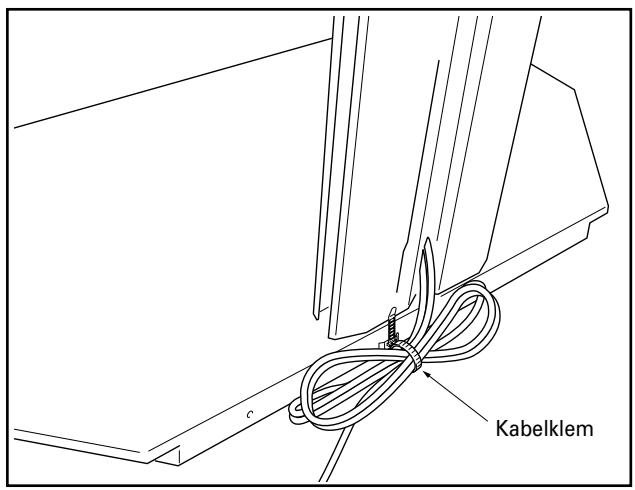

16 Bevestig de kabelklemmen.

De kabelklemmen kunnen worden gebruikt om het teveel aan kabels te bundelen zoals in de figuur hieronder wordt getoond.

Let op

Trap niet op de kabels tijdens verplaatsing van de vloerstandaard.

Kabelklem

Verplaatsing van de vloerstandaard en de display

• Houd de standaard bij de middensteunkolom vast tijdens verplaatsing van de vloerstandaard en de display.
• Houd tijdens verplaatsing van de standaard en de display nooit de plasma-display, speakers of het glaspaneel vast omdat hierdoor de apparatuur kan breken of beschadigd raken.
• Bij verplaatsing op een oneffen oppervlak kunt u de standaard en de display opnemen bij het voetstuk van de standaard.
• Pas op bij plaatsing van de standaard en de display op hoogpolig tapijt, omdat stof in de zwenkwieltjes vast kan komen te zitten waardoor ze niet meer kunnen rollen.
• Bij verplaatsing van de standaard en de display. Afhankelijk van het soort oppervlak waarop de standaard wordt geplaatst, is het mogelijk dat de wieltjes strepen achterlaten op het oppervlak, hetgeen in acht genomen moet worden bij plaatsing van de standaard.

Zorg ervoor dat het apparaat niet omvalt

Nadat de staander is geïnstalleerd, dient u zodanige maatregelen te nemen dat de staander niet omvalt.

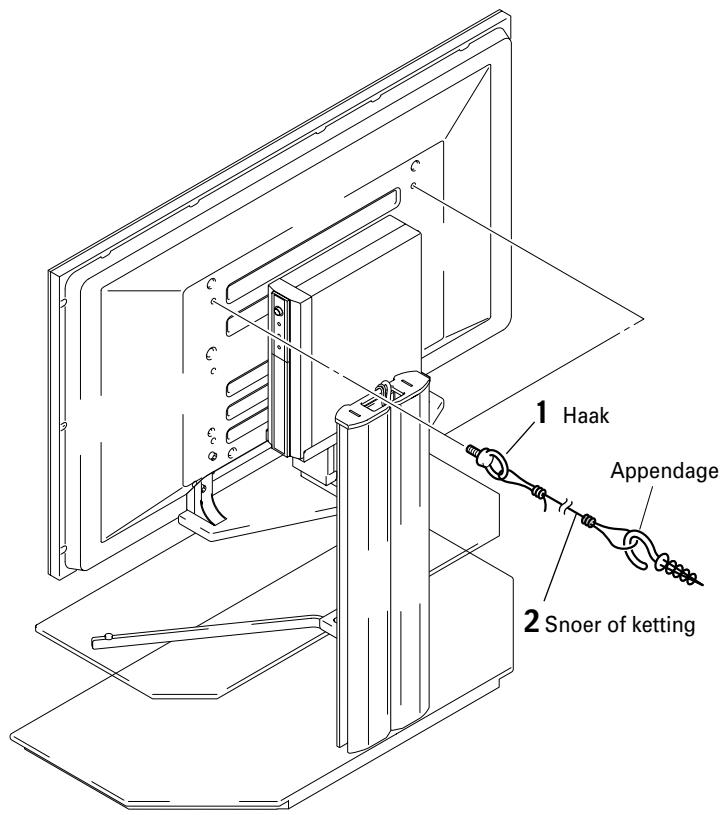

1 Bevestiging van bouten (haken) om te voorkomen dat de plasma-display omvalt.
2 Sterke snoeren of kettingen gebruiken om de display stevig aan een muur, kolom of ander stevig element te plaatsen.

Voer dezelfde procedure uit aan de linker- en rechterzijde waarbij erop gelet dient te worden dat de lengtes en posities van beide koorden of kettingen symmetrisch zijn.

Let op

Gebruik haken, touwen, kettingen en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen haak: Nominale diameter M8 Lengte 12 tot 15 mm

Standaard met plasma-display: 67,5 kg [Bij gebruik met een PDP-434HDE / PDP-434HDG-scherm en bevestigde speakers.]

75,7 kg [Bij gebruik met een PDP-504HDE / PDP-504HDG-scherm en bevestigde speakers.]

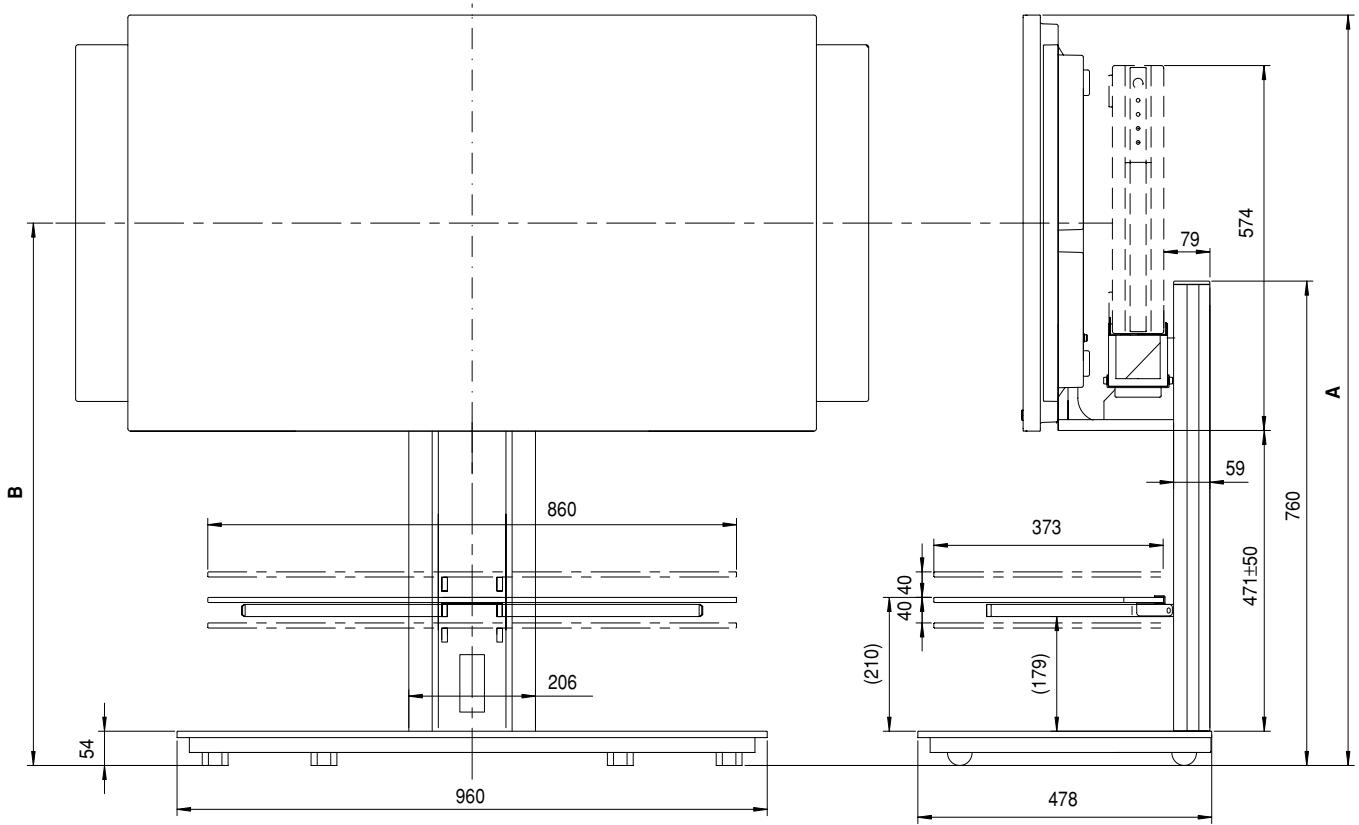

B 860 206 54 960 A 79 574 59 760 373 40 (210) (179) 471±50 40 40 478

(Eenheid: mm)

Plasma-display	Plaats van de speakers	Positie	Gehele hoogte (Afmeting A)	Midden van het scherm (Afmeting B)
PDP-434HDE PDP-434HDG	Aan de zijkanten van de plasma-display	Boven	1.226	900
		Midden	1.176	850
		Onder	1.126	800
	Onder de plasma-display	Boven	1.332	1.006
		Midden	1.282	956
		Onder	1.232	906
PDP-504HDE PDP-504HDG	Aan de zijkanten van de plasma-display	Boven	1.311	943
		Midden	1.261	893
		Onder	1.211	843
	Onder de plasma-display	Boven	1.417	1.049
		Midden	1.367	999
		Onder	1.317	949

• Bovenstaande gegevens en uiterlijk kunnen zonder nadere aankondiging ter verbetering van het product worden gewijzigd.
