BEDIENUNGSANLEITUNG PDK-FS02 PIONEER

• Wir danken Ihnen, dass Sie sich für den Kauf eines Produkts der Firma Pioneer entschieden haben. Bitte lesen die Bedienungsanleitung aufmerksam, um sich über die sichere und richtige Bedienung Ihres Modells zu informieren. Wir empfehlen Ihnen, die Bedienungsanleitung anschließend sicher aufzubewahren, um Sie später im Bedarfsfalle zu Rate ziehen zu können. Installation ¶ Bitte setzen Sie sich mit Ihrem Händler in Verbindung, wenn Sie auf Schwierigkeiten bei der Installation stoßen. ¶ Die Firma Pioneer haftet nicht für Schäden, die auf falsche Installation, auf inkorrekte Verwendung, auf vorgenommene Veränderungen oder auf Naturkatastrophen zurückzuführen sind. Inhalt Sicherheitshinweise p. 26
• Auflistung der zugehörigen Teile und des sonstigen Zubehörs p. 27
• Installations– und Montageanweisungen p. 28
• Fortbewegung des Bodenständers einschließlich Display p. 32
• Mittel zur Verhütung des Umstürzens p. 32
• Außenabmessungen Installationsort p. 33

• Vergewissern Sie sich bei der Auswahl des Platzes, an dem Sie den Bodenständer aufstellen wollen, dass dieser Platz stabil genug ist, das Gewicht des Ständers und des Plasmadisplays zu tragen (das jeweilige Produktgewicht ist auf Seite 33 aufgelistet).
• Vergewissern Sie sich, dass der Installationsort eine waagerechte, ebene und stabile Fläche ist und treffen Sie beim Installieren die richtigen Vorkehrungen, dass Sie sicher sein können, dass das Gewicht gleichmäßig verteilt wird.
• Je nach der Beschaffenheit der Fläche, auf der der Bodenständer aufgestellt wird, können die Laufrollen Eindrücke auf der betreffenden Oberfläche hinterlassen. Das sollte bei der Auswahl des Platzes, an dem der Bodenständer aufgestellt werden soll, berücksichtigt werden.
• Installieren Sie den Ständer nicht im Freien, in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie den Ständer nicht an Orten, an denen er Vibrationen oder Stößen ausgesetzt ist. Montage und Installation
• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie alle Schrauben sicher an den jeweils vorgesehenen Positionen. Es hat Fälle gegeben, in denen es nach der Installation des Displays zu unvorhergesehenen Unfällen wie beispielsweise einem Bruch oder zum Umfallen kam, weil der Ständer nicht wie vorgeschrieben installiert wurde.
• Das Display muss stets von zwei oder mehr Personen installiert werden, um zu sichern, dass es sicher installiert wird.
• Schalten Sie das Display und periphere Geräte vor der Installation aus und trennen Sie es bzw. sie durch Herausziehen des Steckers aus der Steckdose vom Netz. Nach der Installation Vorsicht! Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann. Sicherheitshinweise Dieses Produkt ist ein Bodenständer, der ausschließlich für die Plasmadisplays der Firma Pioneer (PDP-504HDE / PDP504HDG / PDP-434HDE / PDP-434HDG) bestimmt. Bitte beachten Sie, dass er nicht für den Gebrauch mit einem anderen Gerät vorgesehen ist. Bitte setzen Sie sich hinsichtlich weiterer Informationen mit der Handelseinrichtung in Verbindung, in der Sie Ihr Display gekauft haben. Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Änderungen am Produkt vor. Verwenden Sie diesen Ständer nicht für ein anderes Plasmadisplay als für das, für das es vorgesehen ist, verändern Sie ihn nicht und verwenden Sie ihn nicht für andere Zwecke. Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen des Displays oder einem anderen Unfall führen kann.

• Stützen Sie sich auf keinen Fall auf das Plasmadisplay und üben Sie niemals starken Druck auf den Bodenständer aus.
• Obwohl der Bodenständer mit Laufrollen ausgestattet ist, die Ortsveränderungen erleichtern, sollten Sie bei Ortsveränderungen des Ständers einschließlich Displays stets die auf Seite 32 unter „Fortbewegung des Bodenständers einschließlich des Display“ gegebenen Hinweise beachten.
• Da Glas naturgemäß stoßempfindlich ist, kann es bei Stößen auf die Kanten leicht dazu kommen, dass es bricht. Deshalb sind solche Stöße unbedingt zu vermeiden. Sorge zu tragen ist auch dafür, dass Kinder sich nicht an den Kanten stoßen, da dies zu Verletzungen führen kann.
• Beugen Sie Unfällen durch das Umfallen des Produkts vor, indem Sie zuverlässige Maßnahmen treffen, die es vor dem Umfallen bewahren (siehe Seite 32). Auflistung der zugehörigen Teile und des sonstigen Zubehörs Vergewissern Sie sich, ehe Sie mit der Installation ihres Bodenständers beginnen, dass alle unten dargestellten Teile und das sonstige Zubehör vorhanden sind.
• Bitte beachten Sie, dass für die Montage ein Kreuzschlitzschraubenzieher (nicht enthalten) erforderlich ist.

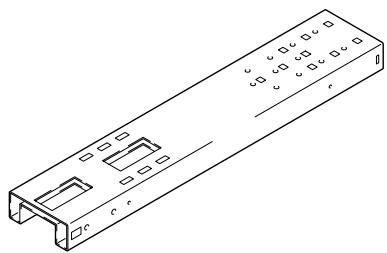

• Glashalter: 2 (ein linker und ein rechter)

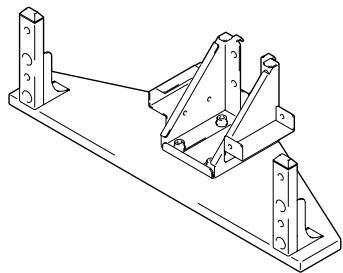

• PDP (Plasmadisplay) – Auflagekonsole: 1 (mit kurzen Stützbeinen)

• Lange Stützbeine: 2 Deutsch

• Zentrale Stützsäule: 1 Vorsicht ! Die Glasplatte sollte zum Schutz vor dem Zerbrechen so lange in ihrer Verpackung bleiben, bis Sie bereit sind, sie am Bodenständer anzubringen.

• Kabelabdeckung: 1 (zur Befestigung an der Stützsäule)

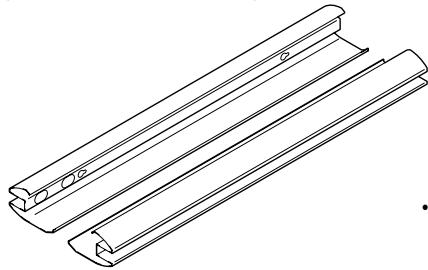

• Stützsäulen-Abdeckungen: 2 (eine linke und eine rechte)

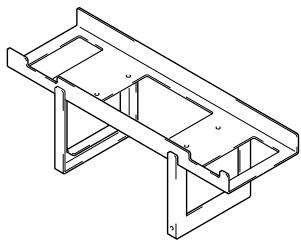

• MR–Halter: 1 (Halteeinrichtung für einen Medien–Receiver)

• Kabel–Fixierbänder: 4 Sechskant-Stiftschlüssel: 1 (gegenüberliegende Seite 6 mm für M8-Schrauben)

• Kurze Innensechskantschrauben (M8 x 16 mm, Imbusschrauben) : 8

• Schrauben (M4 x 10mm) : 6 Bedienungsanleitung (dieses Dokument): 1 フローティングスタンド Floor stand Support de base Bodenständer Supporto per display Vloerstandaard Soporte para colocar en el suelo PDK-FS02

• Lange Innensechskantschrauben (M8 x 35mm) : 4

Installations– und Montageanweisungen (Der nachfolgend beschriebene Bodenständer ist ein Ständer mit kurzen Stützbeinen für ein 43–Zoll–Display.)

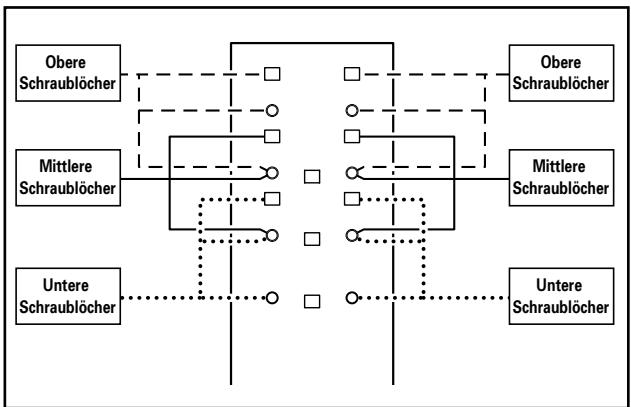

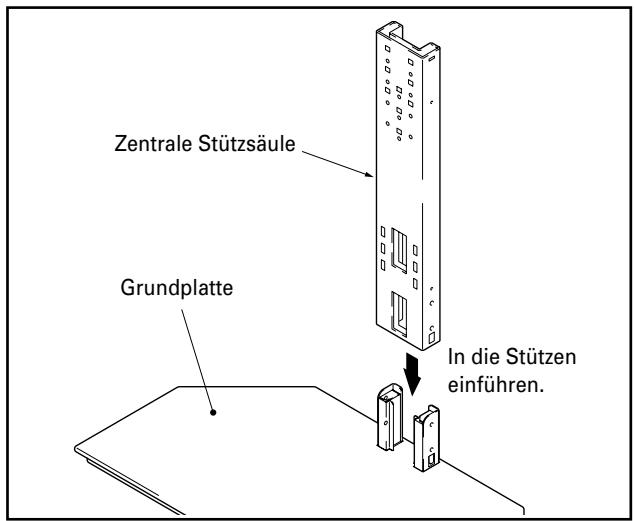

Führen Sie die zentrale Stützsäule in die auf der Grundplatte befindliche Stützen ein. Zentrale Stützsäule Grundplatte Positionen der Schraublöcher an der zentralen Stützsäule zur Befestigung der PDP–Auflagekonsole. Obere Schraublöcher Obere Schraublöcher Mittlere Schraublöcher Mittlere Schraublöcher Untere Schraublöcher Untere Schraublöcher In die Stützen einführen. Installation der Lautsprecher unter dem Plasmadisplay

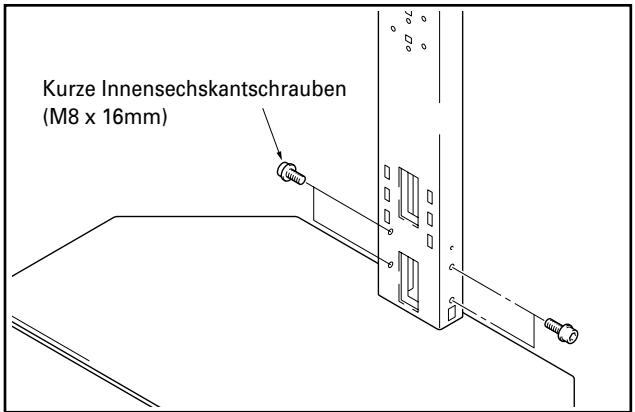

Verwenden Sie kurze Innensechskantschrauben zur Fixierung der zentralen Stützsäule an ihrem Platz (4 Positionen). Entfernen Sie die an der PDP–Auflagekonsole befindlichen kurzen Stützbeine und tauschen Sie sie gegen die langen Stützbeine aus. (Verwenden Sie dafür den mit dem Bodenständer mitgelieferten Sechskant–Stiftschlüssel) Hinweis Kurze Innensechskantschrauben (M8 x 16mm) Verwenden Sie die kurzen Stützbeine, wenn die Lautsprecher an den Seiten des Plasmadisplays installiert werden sollen. Lange Stützbeine

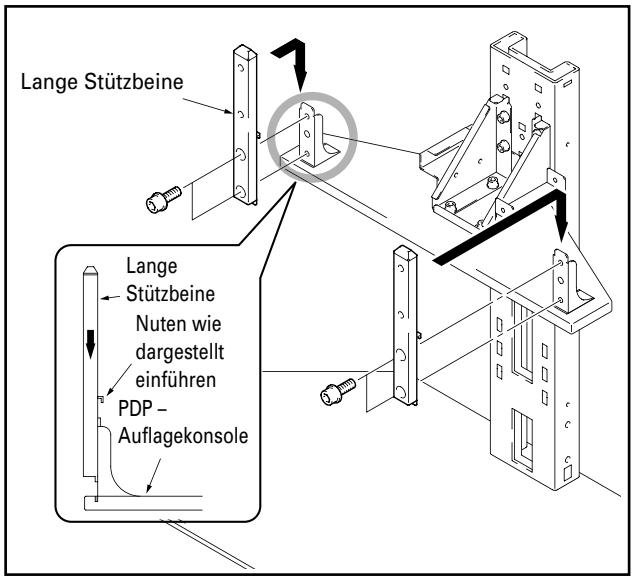

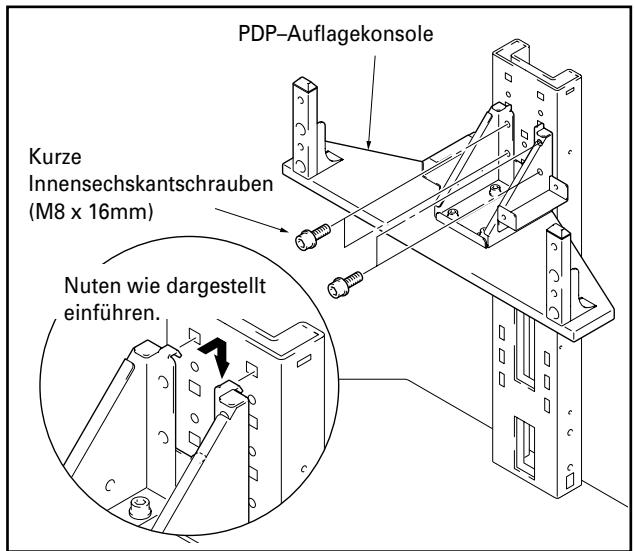

Lange Stützbeine Nuten wie dargestellt einführen PDP – Auflagekonsole PDP ブラケット Verwenden Sie kurze Innensechskantschrauben zur Befestigung der PDP–Auflagekonsole an der zentralen Stützsäule ( die Schrauben müssen an 4 Positionen eingeschraubt werden ). Die Auflagekonsole kann, um die Höhe des Displays einzustellen, in den oberen Schraublöchern, den mittlern Schraublöchern oder den unteren Schraublöchern der zentralen Stützsäule festgeschraubt werden. Die mittleren Schraublöchern sind für die Standard–Installation vorgesehen. PDP–Auflagekonsole Vorsicht! Kurze Innensechskantschrauben (M8 x 16mm) Nuten wie dargestellt einführen.

Die Typen der Plasmadisplays, die zusammen mit dem Bodenständern verwendet werden können, unterscheiden sich je nach der Länge der PDP–Auflagekonsole befestigtem Stützbein, Sie sollten daher, bevor Sie mit den Installationsarbeiten fortfahren, prüfen, ob das Display, das installiert werden soll, kompatibel ist. Installations– und Montageanweisungen Vorsichtsmaßregeln bei der Installation der Lautsprecher unter dem Plasmadisplay

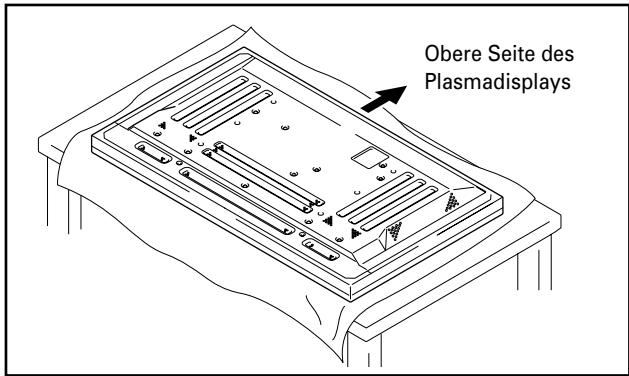

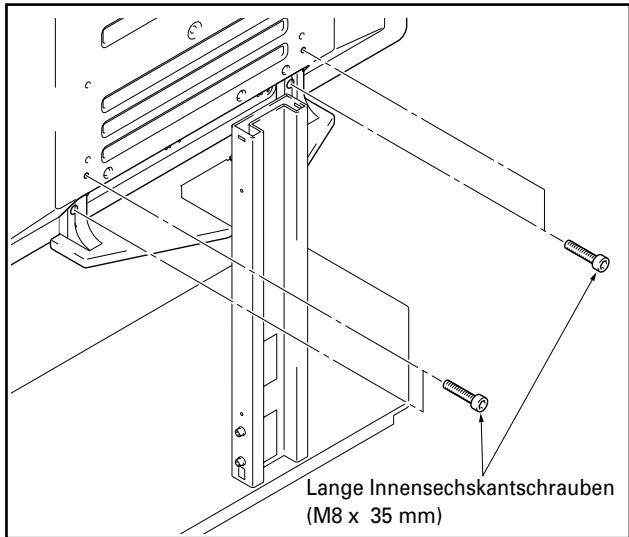

Positionieren Sie das Plasmadisplay so, wie es in der Abbildung dargestellt ist. Zur Verfahrensweise der Installation der Lautsprecher siehe die mit ihren Lautsprechern mitgelieferten Installationsanweisungen. Verwenden Sie zur Befestigung des Plasmadisplays an den Stützbeinen (4 Positionen) die langen Innensechskantschrauben. Hinweis Breiten Sie unter der Displayoberfläche ein Betttuch oder etwas Ähnliches aus, so dass sie nicht zerkratzt oder beschädigt wird. Führen Sie die Installation stets auf einem stabilen Tisch oder einer ähnliche Fläche aus. Obere Seite des Plasmadisplays

Wenn Sie die Lautsprecher an den Seiten des Plasmadisplay installieren wollen, dann sollten Sie dies in dieser Phase der Montage tun. Zur Verfahrensweise der Installation der Lautsprecher siehe die mit ihrem Lautsprechern mitgelieferten Installationsanweisungen. Montage des Plasmadisplays an den Stützbeinen. Bringen Sie die Stützbeine des Bodenständers in Übereinstimmung mit den auf der Unterseite des Plasmadisplays in der Mitte befindlichen Öffnungen und lassen Sie dann diese Stützbeine langsam in diese Öffnungen gleiten. Gehen Sie dabei sehr vorsichtig vor, um die Stützbeine des Bodenständers nicht in ein anderes Teil des Plasmadisplays als in die vorgesehenen Öffnungen einzuführen. Dies könnte nämlich zu einer Beschädigung des Bedienfelds des Plasmadisplays oder seiner Anschlussstellen oder zu einem Verziehen des Bodenständers führen. Wenn das Plasmadisplay mit Handgriffen ausgestattet ist, dann ist es gewöhnlich am besten, das Display bei der Montage an den Stützbeinen an seinen Handgriffen zu halten. Deutsch Lange Innensechskantschrauben (M8 x 35 mm)

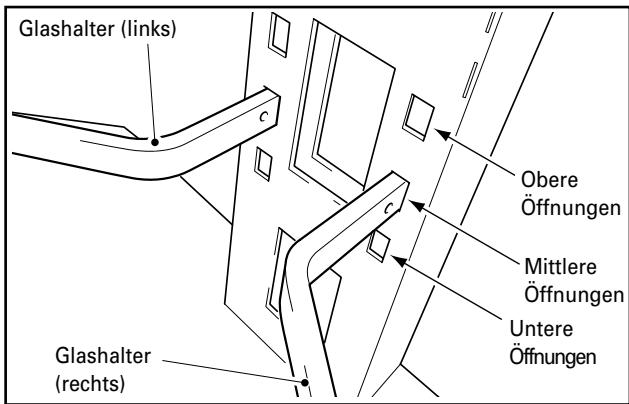

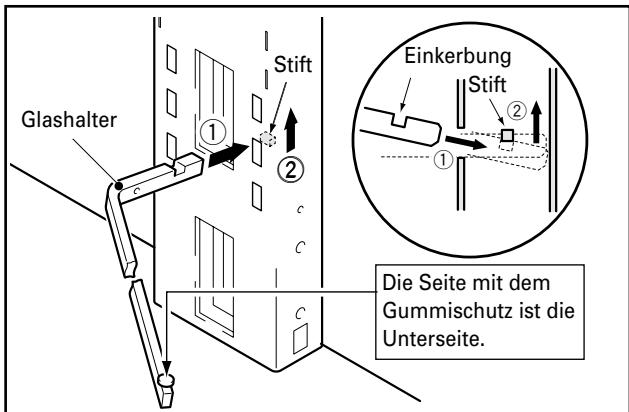

Befestigen Sie den linken und den rechten Glashalter an der Stützsäule. 1 Führen Sie die Glashalter in die vorgesehenen Öffnungen ein und drücken Sie sie so in die Öffnungen hinein, dass sie leicht nach unten weisen. 2 Drücken Sie die Enden der Glashalter nach unten, um sie tiefer zu positionieren, und lassen Sie die vorhandenen Stifte in die Einkerbungen einrasten. Stift Glashalter

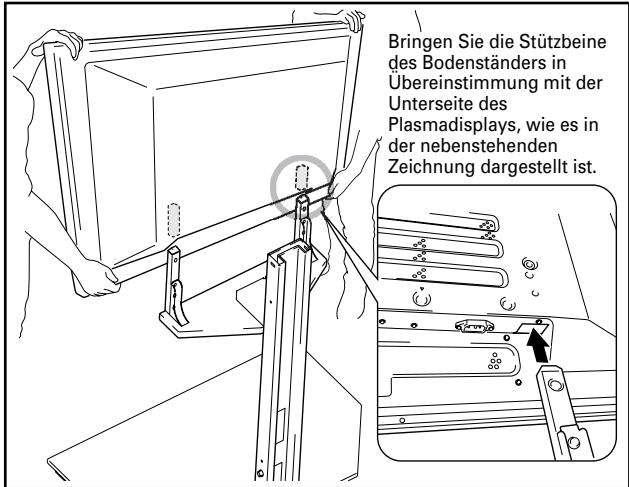

Bringen Sie die Stützbeine des Bodenständers in Übereinstimmung mit der Unterseite des Plasmadisplays, wie es in der nebenstehenden Zeichnung dargestellt ist. Einkerbung Stift

Die Seite mit dem Gummischutz ist die Unterseite. Die Glashalter bzw. Glasstützen können in die oberen, die mittleren oder die unteren Öffnungen eingeführt werden und können so die Höhe der Glasplatte festlegen. (Die mittleren Öffnungen sind für den Gebrauch bei der Standard-Installation vorgesehen.) Glashalter (links) Arbeiten Sie bei der Befestigung des Displays unbedingt mit mindesten einer anderen Person zusammen. Vorsicht! Seien Sie vorsichtig, dass Ihre Finger nicht zwischen das Display und die Stützbeine gelangen und dort eingeklemmt werden. Wenn die PDP-Auflagekonsole an den oberen Schraublöchern positioniert wurde und die Lautsprecher unter dem Plasmadisplay installiert werden sollen, ist sorgfältig darauf zu achten, dass das Display stabil gestützt wird, da seine Position höher ist. Obere Öffnungen Mittlere Öffnungen Glashalter (rechts) Untere Öffnungen

Installations– und Montageanweisungen

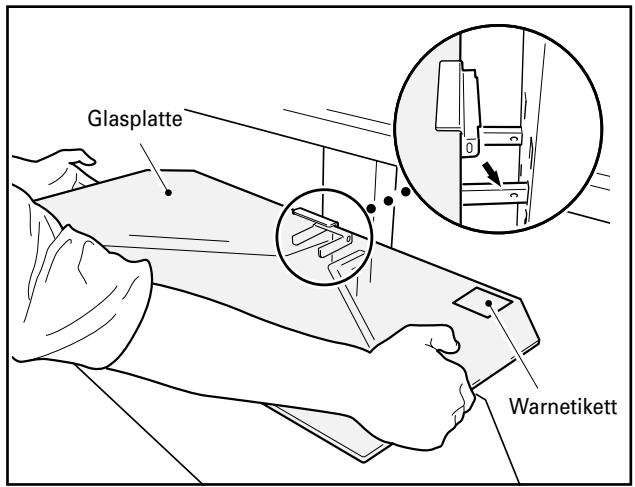

Passen Sie die Glasplatte in die Glashalter ein. Hinweis

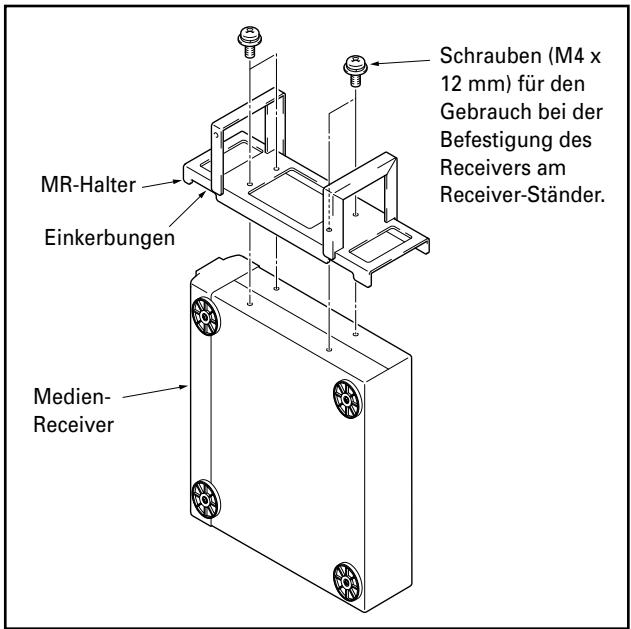

Vorgehensweise bei der Montage eines vertikalen Medien–Receiver. 1 Bringen Sie den MR-Halter über die Seiten des MedienReceivers in die richtige Position und befestigen Sie den Receiver unter Verwendung der vier für die Montage des Receivers vorgesehenen Schrauben (M4 x 12 mm) am Receiver-Ständer. Die Glasplatte ist mit dem Warnetikett nach oben zu installieren. Hinweis Glasplatte Die Beine des MR-Halters befinden sich an der Seite des Halters mit den Einkerbungen. Befestigen Sie den Halter unbedingt in der richtigen Richtung. Befestigen Sie den MR-Halter an nichts anderem als einem Medien-Receiver. Warnetikett MR-Halter

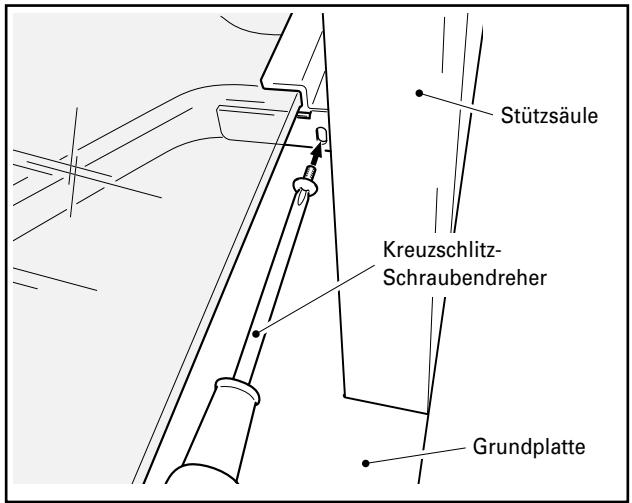

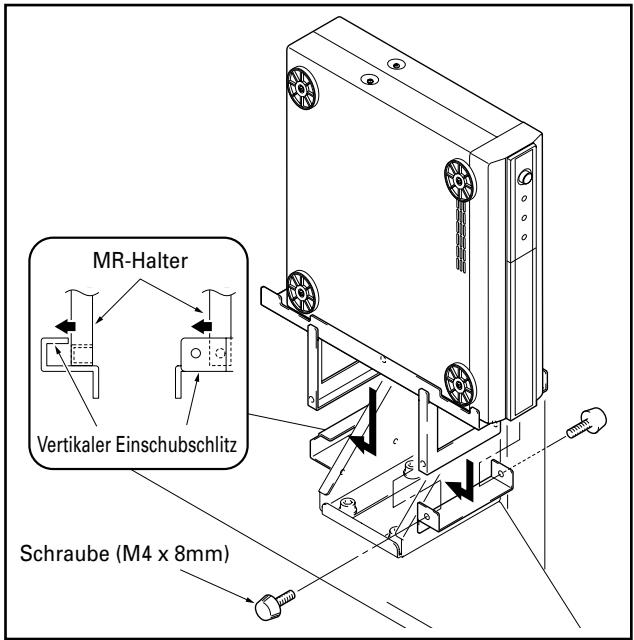

Schrauben (M4 x 12 mm) für den Gebrauch bei der Befestigung des Receivers am Receiver-Ständer. Einkerbungen Befestigen Sie die Glasplatte mit den vorgesehenen Schrauben (M4 x 10 mm). (2 Positionen: links und rechts). MedienReceiver Stützsäule KreuzschlitzSchraubendreher 2 Passen Sie die Beine des MR-Halters über die Einschubschlitze des Trägers des MR-Halters ein und fixieren Sie diese Position mit den vorgesehenen Schrauben (M4 x 8mm) . Grundplatte Vergewissern Sie sich, dass Sie die vorgesehenen Schrauben zur Befestigung der Glasplatte an ihrem Platz auch wirklich verwenden. Wenn Sie dies Vorsicht! nämlich unterlassen, kann es passieren, das die Glasplatte herunterfällt, wenn Sie in Kontakt mit ihr kommen, und das sie zerbricht. Hinweis Befestigen Sie keine anderen Geräte an dieser Position als einen Medien-Receiver. Stellen Sie auf keinen Fall Vasen, Entfeuchter oder andere Objekte oder Geräte mit darin befindlichen Flüssigkeiten auf die PDP-Auflagekonsole. MR-Halter Vertikaler Einschubschlitz Schraube (M4 x 8mm)

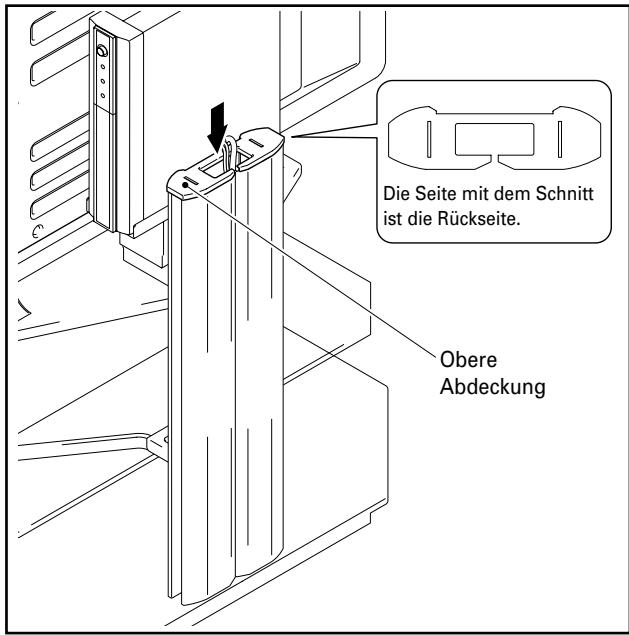

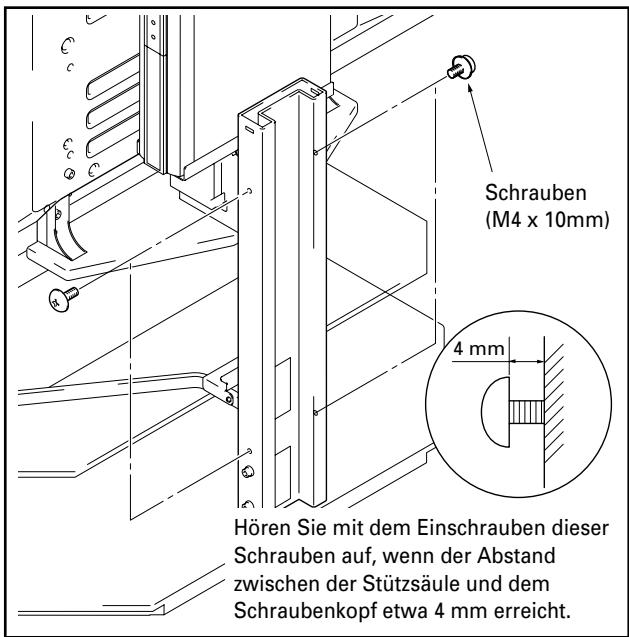

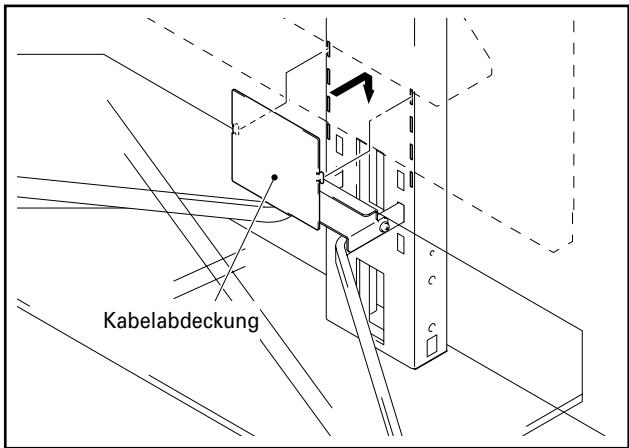

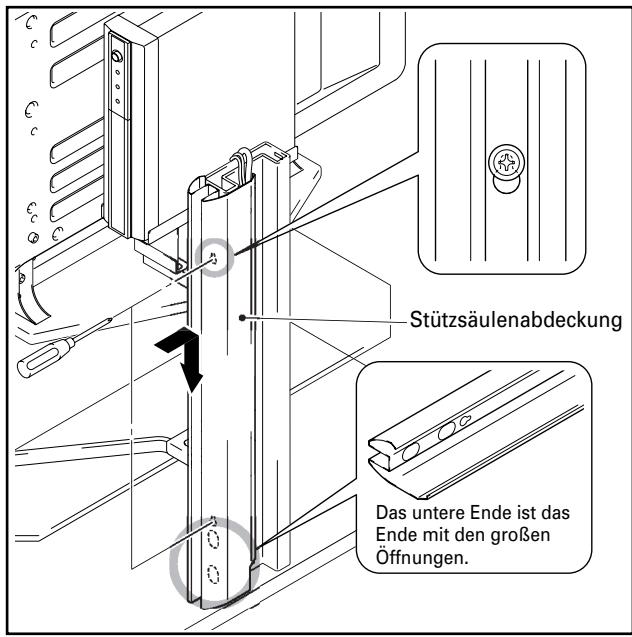

Installations– und Montageanweisungen 10 Stellen Sie das vorgesehene Gerät auf die Glasplatte und schließen Sie es an das Display an. Stellen Sie das Gerät, das an das Display angeschlossen werden soll, auf die Glasplatte und schließen Sie es anschließend an das Display an. Bitte beachten Sie, dass die Glasplatte sowie die Grundplatte dafür ausgelegt sind, dass sie bis zu 20 kg Gewicht tragen können und das Gewicht des Gerätes, das auf der Grundplatte platziert wird, niemals diese Grenze überschreitet. 13 Befestigen Sie eine Stützsäulenabdeckung an der zentralen Stützsäule und schrauben Sie dann die Schrauben fest (2 Schrauben, eine oben und eine unten). Hinweis Wenn ein Videogerät auf der Glaspatte platziert wird, kann es in Abhängigkeit vom Aufstellungsort oder von anderen Bedingungen zuweilen sein, dass es zu Überlagerungen mit dem Plasmadisplay kommt, was zu Bildstörungen führt. Sollte dies der Fall sein, dann stellen Sie das Videogerät stattdessen, um Störungen zu vermeiden, auf die Grundplatte. Stützsäulenabdeckung Passen Sie die Kabelabdeckung in die zentrale Stützsäule ein. Deutsch 11 Befestigen Sie die Kabelabdeckung. Das untere Ende ist das Ende mit den großen Öffnungen. Hinweis Achten Sie dabei darauf, dass die Kabel nicht zwischen der Kabelabdeckung und den Kabeleinführungsöffnungen eingeklemmt werden. Vorsicht! Achten Sie darauf, dass hierbei nicht die Kabel in den Abdeckungen der Stützsäule eingeklemmt werden. 14 Verfahren Sie genauso bei der Befestigung der Stützsäulenabdeckung auf der anderen Seite und schrauben Sie dann die Schrauben fest (2 Schrauben, eine oben und eine unten). Kabelabdeckung 15 Befestigen Sie die Abdeckung. 12 Schrauben Sie vier Schrauben (M4 x 10 mm) teilweise in die Seiten der zentralen Stützsäule. Die Seite mit dem Schnitt ist die Rückseite. Schrauben (M4 x 10mm) Obere Abdeckung 4 mm Hören Sie mit dem Einschrauben dieser Schrauben auf, wenn der Abstand zwischen der Stützsäule und dem Schraubenkopf etwa 4 mm erreicht.

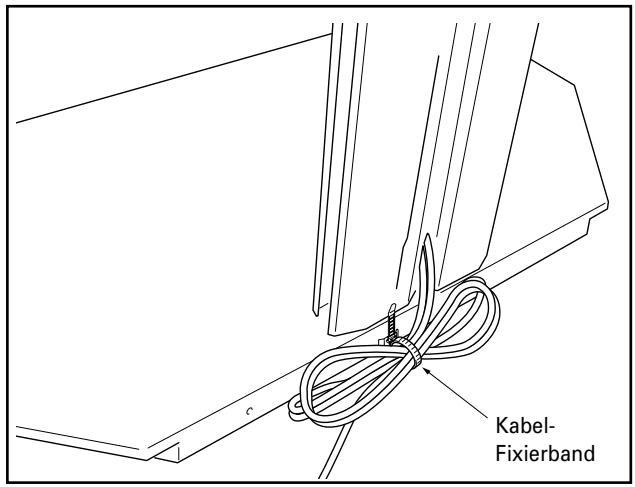

Fortbewegung des Bodenständers einschließlich Display 16 Positionieren Sie die Kabel-Fixierbänder. Die Kabel-Fixierbänder können verwendet werden, um zu lange Kabel zu bündeln, wie es in der Abbildung unten dargestellt ist. Hinweis Achten Sie bei der Fortbewegung des Bodenständers darauf, dass Sie nicht auf Kabel treten. Wenn Sie den Ständer einschließlich Display fortbewegen, dann halten Sie den Ständer an seiner zentralen Stützsäule. Bewegen Sie den Ständer einschließlich Display nie fort, indem Sie das Plasmadisplay, die Lautsprecher oder die Glasplatte halten. Wenn Sie dies tun, kann das zu Zerstörungen oder Beschädigung des Gerätes bzw. der Einheit führen. Wenn Sie den Ständer einschließlich Display auf einer unebenen Fläche fortbewegen wollen, dann heben Sie die Einheit mit Hilfe der Grundplatte des Bodenständers an. Stellen Sie den Bodenständer einschließlich Display nicht auf einer mit einem dicken Teppich belegten Fläche auf, denn wenn Sie dies tun, könnten sich die Fasern um die Laufrollen winden und diese am Rollen hindern. KabelFixierband Fortbewegung des Ständers einschließlich Display. Je nach der Art der Fläche auf die der Bodenständer gestellt wird, können die Laufräder Einkerbungen auf der Oberfläche hinterlassen. Dies sollte bei der Wahl des Platzes, an dem der Bodenständer aufgestellt werden soll, berücksichtigt werden. Mittel zur Verhütung des Umstürzens Ergreifen Sie nach der Installation des Ständers mit Display Maßnahmen, die sichern, dass die Anlage nicht umstürzt.

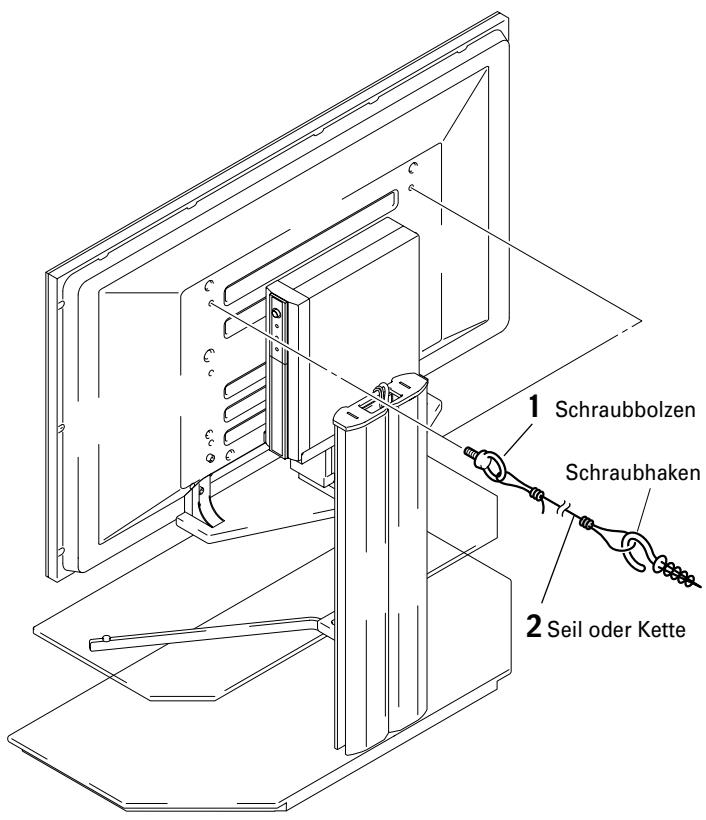

Befestigen von Bolzen (Haken) am Plasmadisplay zur Verhütung des Umfallens.

Verwendung starker Schnuren oder Ketten zur sicheren Stabilisierung der Anlage an einer Wand, einer Säule oder einem anderen stabilen Bauelement. Führen Sie die selbe Vorgehensweise links und rechts aus und überzeugen Sie sich dabei, dass die Längen und die Positionen bei der Sicherungsvorrichtungen symmetrisch sind. Hinweis Verwenden Sie marktübliche Schraubbolzen, Seile, Ketten und Schraubhaken. Empfohlener Schraubbolzen: Nenndurchmesser M8, Länge 12 – 15 mm

Schraubbolzen Schraubhaken 12–15mm 2 Seil oder Kette

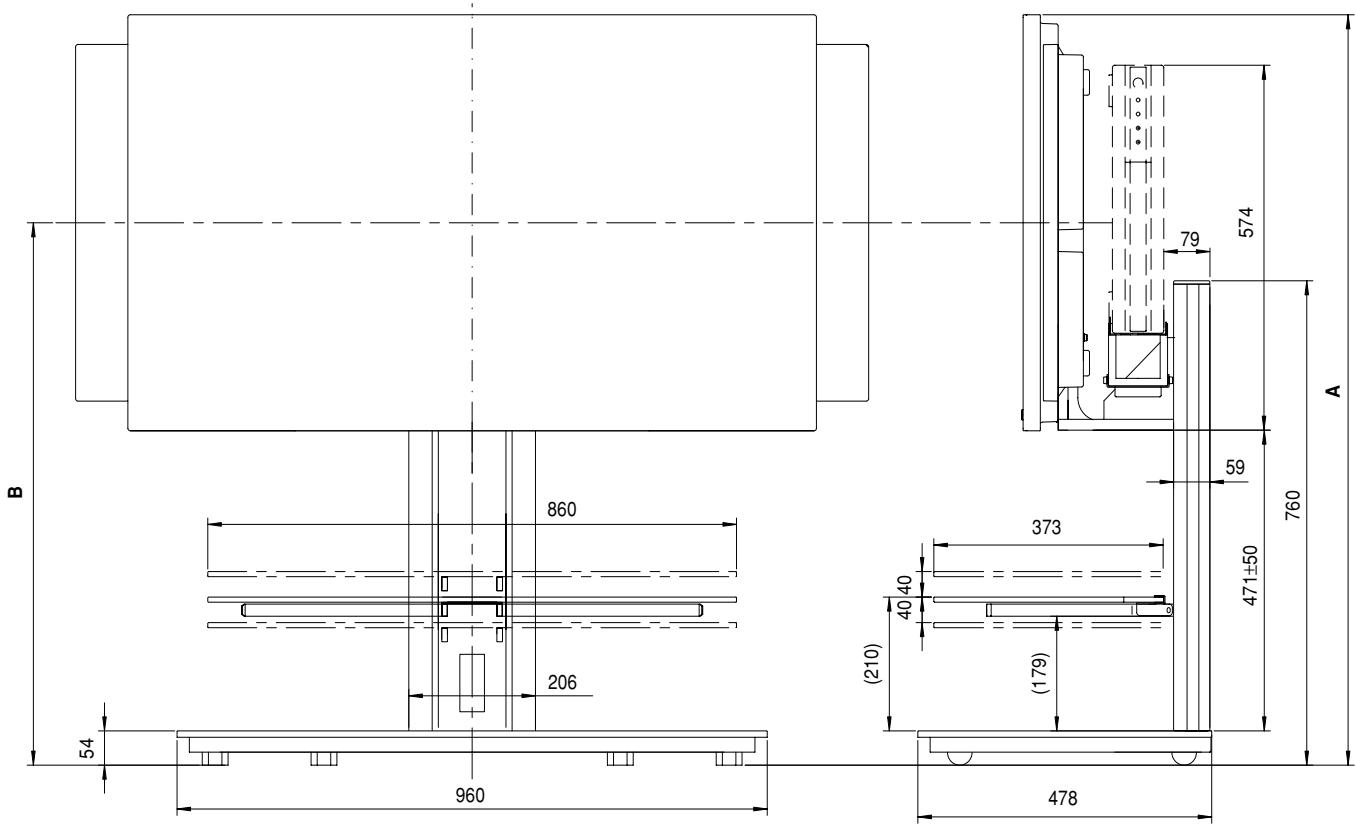

Gewicht Bodenständer allein: 34,2 kg Bodenständer und Plasmdisplay: 67,5 kg [bei Verwendung mit einem PDP-434HDE / PDP-434HDG-Display mit installierten Lautsprechern.] 75,7 kg [bei Verwendung mit einem PDP-504HDE / PDP-504HDG-Display mit installierten Lautsprechern.]

(Einheiten: mm) Plasmadisplay Gesamthöhe Bildschirmmitte Installation der Lautsprecher Position An den Seiten des Plasmadisplays Obere

Unter dem Plasmadisplay An den Seiten des Plasmadisplays Unter dem Plasmadisplay (Abmessungen A) (Abmessungen B)

• Die oben aufgeführten technischen Daten und das Äußere können aus Gründen der Verbesserung des Produkts ohne vorherige Ankündigung verändert werden. Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2003 Pioneer Corporation. Alle Rechte vorbehalten.
