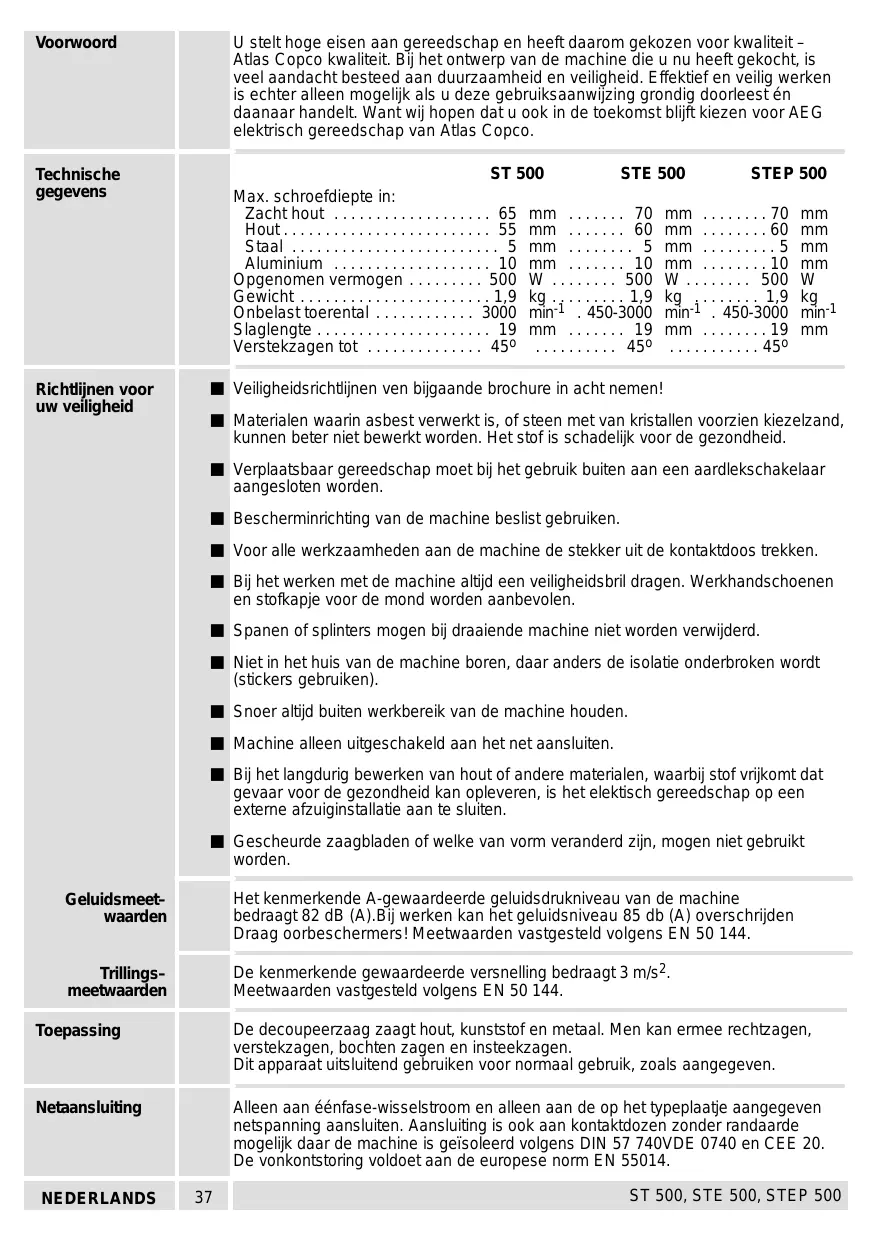

GEBRUIKSAANWIJZING ST 500 AEG-ELECTROLUX

Met het stelwiel kan het aantal slagen (beweging van het zaagblad per minuut) traploos worden ingesteld. (alleen bij de STE 500, STEP 500) Verschuifbare doorzichtige afdekkap voor optimale spaanafvoer. De spaanblaasinrichting blaast de zaagsnede spaanvrij, zeer praktisch bij het zagen langs een lijn. De spaanbescherm verhindert het splinteren. (Toebehoren*) * Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. Voor verstekzagen kan de zool naar beide zijden tot 45° worden verdraaid. Voor insteekzagen en langs de rand zagen moet de zool naar achteren worden gezet. Voor continuschakeling van de aan-uitschakelaar kan de vergrendelknop worden vastgezet. De aan-uitschakelaar is zo gevormd, dat hij in de voorste en achterste stand kan worden bediend. Geïntegreerd afzuigkanaal voor aansluiting van spaanafzuiging. Geïntegreerde gereedschapgarage voor extra zaagblad. De ingebouwde pendeling verhoogt het zaagvermogen. Door de pendelbeweging van het zaagblad wordt deze alleen bij de achterwaartse beweging (werkslag) tegen het materiaal gedrukt. Bij voorwaartse beweging komt het van het materiaal af. Resultaat: betere spaanuitworp, geringere wrijving, --> hoger zaagvermogen. Met de pendelschakelaar kan de pendeling versteld en aan verschillende materialen aangepast worden. (alleen bij de STEP 500)

De machine heeft een trillingvrije loop door de tegenwerkende gewichten aan de stoter.

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden.

Plaatsen van het zaagblad.		Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken.
		1. Doorzichtige afdekkap naar onderen schuiven, de klemschroef is nu beter te bereiken.
		2. Klemschroef met inbussleutel (zit aan de zool) ca. 2 slagen losdraaien.

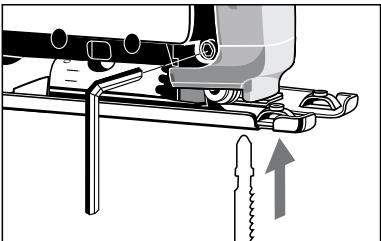

		3. Zaagblad in de groef van de steunrol leggen en tot de aanslag vast in de stoter schuiven, de kam van het zaagblad moet tegen de stoterrand aan liggen (zie onderstaande afbeelding).
		4. Klemschroef weer vastdraaien.
		5. Controleren of het zaagblad vastzit (beschermhandschoenen dragen).

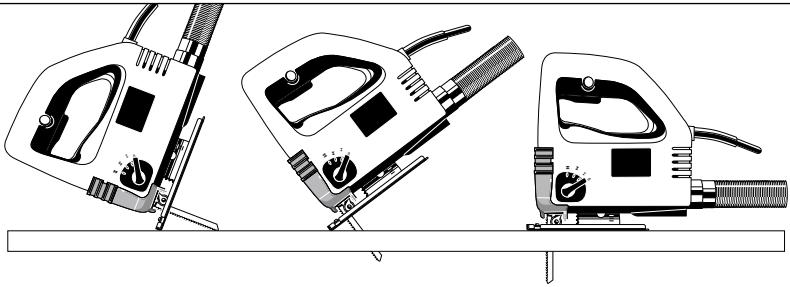

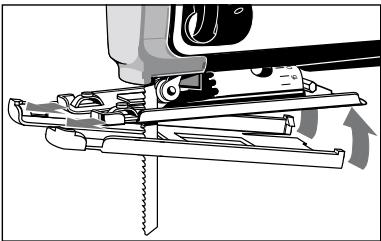

Verstellen van de voetplaat.		De zool kan schuingezet, verschoven of verzet worden.Schuinzetten: voor verstekzagen.Instelschroef losdraaien. Zool uit de vergrendeling trekken, op de gewenste hoek ( 15^ , 30^ , 45^ ) instellen en weer vastzetten. Ook zijn andere hoeken in te stellen. De hoek kan van de schaal worden afgelezen.Voor zeer nauwkeurige, haakse zaagsnedes eerst een proefsnede maken.Verschuiven: insteekzagen met lang zaagblad. Instelschroef losdraaien. Zool naar achteren schuiven en instelschroef weer vastdraaien. In deze positie is de zool in de 0^ stelling vergrendeld.Verzetten: insteekzagen met kort zaagblad voor langs de rand zagen.Instelschroef verwijderen. Zool naar achteren zetten en instelschroef in het achterste gat vastzetten.De zool is ook in deze positie in de lengterichting verschuifbaar.
Spaanafzuiging		De machine alleen van de juiste spaanafzuiging voorzien.Het geïntegreerde afzuigkanaal heeft een binnenmaat van 30 mm.Hierop kan een stofzuiger of een alleszuiger met de Atlas Copco slang (Id.Nr. 4932 3304 12) worden aangesloten.
NEDERLANDS	39	ST 500, STE 500, STEP 500

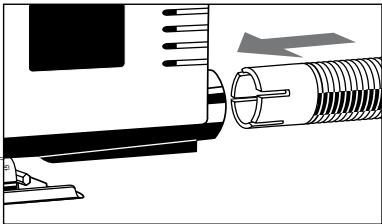

	1. Slang draaiend in het afzuigkanaal steken en vastzetten.

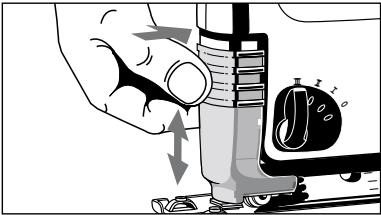

	2. Doorzichtige afdekkap naar onderen schuiven. Zo is een optimale stofafzuiging verkregen.
Spaan-beschermer.(Toebehoren*)		De spaanbeschermer verhindert het splinteren.De spaanbeschermer met de gladde zijnde maar onderen op de zool steken (alleen in de voorste stand van de zool mogelijk) (zie afbeelding).* Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Instellen van het aantal slagen(alleen bij de STE 500 STEP 500)		Met het stelwiel kan het aantal slagen (beweging van het zaagblad per minuut) traploos worden ingesteld.Op het instelwiel staan de letters A.....G gedrukt, hierbij geldt:A = laagste aantal slagenG = hoogste aantal slagenIn onderstaande tabel staat voor de verschillende materialen het juiste aantal slagen. Tevens wordt de letter die op het stelwiel moet worden ingesteld aangegeven.Materiaal aantal slagenhout Gstaal D-Ealuminium D-Erubber A-C
In-/uitschakelen		MomentschakelingInschakelen: Aan-/uitschakelaar indrukkenUitschakelen: Aan-/uitschakelaar loslatenKontinuschakelingInschakelen: Aan-/uitschakelaar indrukken en dan vergrendelknop indrukken, aan-/uitschakelaar loslaten.Uitschakelen: Aan-/uitschakelaar indrukken en loslaten.
Instellen van de pendeling(alleen bij de STEP 500)		Bij het instellen van de pendeling wordt het vastgrijpen van de zaagbladtand in het materiaal zowel vergroot als verkleind.Als vuistregel geldt:Zachte materialen Grote pendelingHarde materialen Kleine of geen pendelingZuiver zaagoppervlak Geen pendeling
NEDERLANDS	40	ST 500, STE 500, STEP 500
		De juiste pendeling wordt aangegeven in onderstaande tabel en is met de pendelschakelaar in te stellen.
		Materiaal	Pendelstand
		Hout	I-III
		Kunststof	1
		Aluminium	0-I
		Staal	0
		Keramiek	0
		Rubber	0
		De in de tabel voorgestelde pendeltrappen zijn slechts richtwaarden.
		Het instellen van de pendeling met de pendelschakelaar is ook bij draaiende machine mogelijk.
Werkrichtlijnen	Tips	1.	Aantal slagen en pendel overeenkomstig de te bewerken materialen instellen.
		2.	Machine met het voorste deel van de zool op het materiaal zetten en inschakelen.
		3.	De machine van boven op het materiaal drukken en langs de zaaglijn voeren.
		Niet teveel zaagdruk geven. Een lichte druk op het zaagblad is genoeg om een goed zaagresultaat te verkrijgen.Bij het zagen langs een lijn de markering op de spaanbeschermer als oriëntatiepunt gebruiken.Voor exakt recht zagen een aanslag op het materiaal klemmen of de parallelaanslag (extra toebehoren) gebruiken.Voor verstekzagen de zool verstellen.Voor langs de rand zagen de zool in de achterste stand zetten.
Zagen van blik.Insteekzagen		Om meeveren te voorkomen het blik op een houten onderlaag vastzetten. Bij metaalzagen langs de zaaglijn een koelmiddel aanbrengen (olie, petroleum).Insteekzagen is alleen in zachte materialen (hout, lichte bouwstoffen voor wanden) mogelijk. Bij hardere materialen (metalen) moet een boring overeenkomstig de grootte van het zaagblad aangebracht worden.Om een gunstige zaaghoek bij het insteekzagen te verkrijgen moet de zool in de achterste stand worden gezet (zie hoofdstuk "Verstellen van de voetplaat.")
		1.	Pendeling met pendelschakelaar op “0” zetten.
		2.	Machine uitgeschakeld met de voorste zijde van de zool op de te zagen plaats zetten.
		3.	Machine inschakelen en zaagblad voorzichtig zagend in het materiaal steken.
NEDERLANDS	41	ST 500, STE 500, STEP 500
Parallelaanslag met cirkelgeleiding (Toebehoren*)		Met behulp van de parallelaanslag met cirkelgeleider zijn parallel zaagsnedes van 0-200 mm, cirkelzaagsnedes van 100-400 mm mogelijk. Gezette zaagbladen gebruiken.* Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.

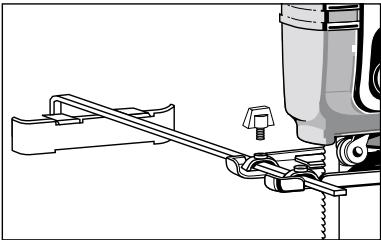

Gebruik met de parallelaanslag		De parallelaanslag met het aanlegvlak naar onderen door de ogen van de zool schuiven en met de knopschroef vastzetten.
		De aanslag kan zowel rechts als links worden gemonteerd.

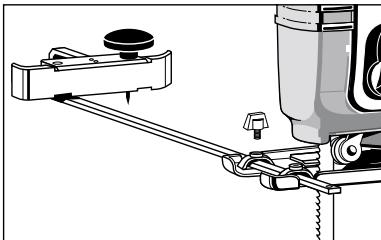

Gebruik met de cirkelgeleider		De parallelaanslag met het aanlegvlak naar boven door de ogen van de zool schuiven en met de knopschroef vastzetten.
		De cirkelgeleider van boven in de parallelaanslag schroeven.
		Erop letten, dat het zaagblad en de cirkelgeleider op één lijn staan.
Kunststof-geleide schoen (Toebehoren*)		Bij werken op "gevoelige" materialen altijd de kunststof glijschoen gebruiken.* Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Montage		Hang de kunststof glijschoen aan de voorzijde in de voetplaat (zoals in de afbeelding) en klik dan de lipjes aan de achterzijde van de voetplaat vast.
Demontage		Buig beide lipjes naar buiten en verwijder de kunststof glijschoen.Overige toebehoren met bestelnummers vindt u in onze katalogus.
Onderhoud		Wanneer u ervan verzekerd wilt zijn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per jaar door een erkende AEG sevicedienst te laten kontroleren op o.a. versleten koolborstels.Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen).Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852.
NEDERLANDS	42		ST 500, STE 500, STEP 500

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig de bepalingen van de richtlijnen 98/37/EG, 73/23/EEG, 89/336/EEG
