MANUALE UTENTE ST 500 AEG-ELECTROLUX

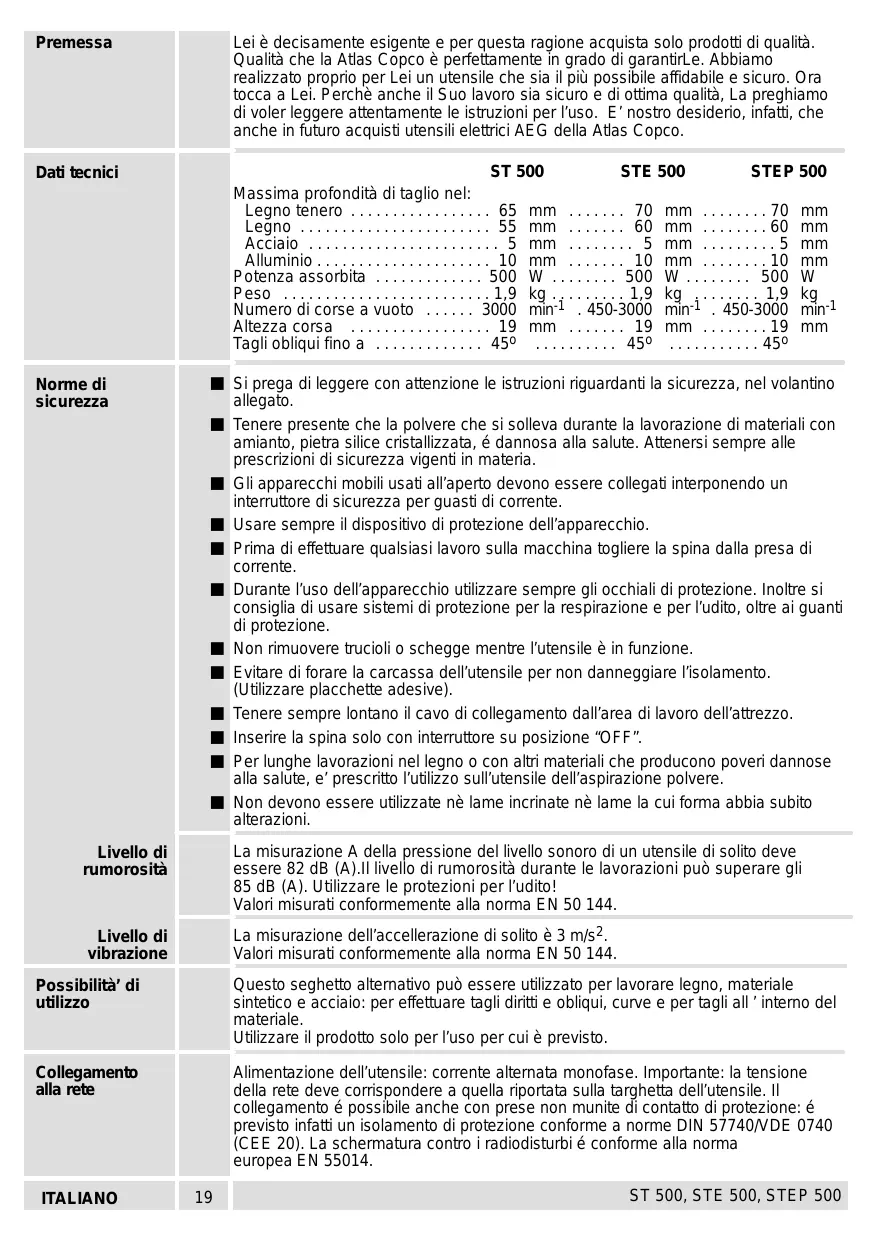

Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina. (solo per STE 500, STEP 500) Copertura trasparente di protezione della lama che può essere spostata per permettere un'aspirazione perfetta dei trucioli. Soffiatrucioli per mantenere pulita la linea di taglio, particolarmente utile quando si praticano tagli seguendo una traccia. Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione. (Accessorio*) * Non incluso nella dotazione standard, disponibile a parte come accessorio. Piedino inclinabile da entrambi i lati fino a 45° per effettuare tagli obliqui, e spostabile posteriormente per tagliare in prossimità dei hardi e per effettuare tagli ad Per il funzionamento in continuo, l'interruttore può essere bloccato in posizione attraverso il pulsante di arresto interruttore. Interruttore di grandi dimensioni, comodo da azionare. Canalina integrata di aspirazione per attaco aspiratrucioli. Vano alloggiamento lama di scorta integrato. Movimento oscillatorio della lama per migliorare la qualità del taglio. Grazie a questo movimento oscillatorio, la lama viene premuta contro il materiale da lavorare solo nella corsa di ritorno (corsa di lavoro), mentre non lo è nella corsa di andata. Risultato: migliore espulsione dei trucioli, minore attrito -> migliore qualità del taglio. L'oscillazione può essere regolata, tramite apposito interruttore, a seconda del tipo di materiale. (solo per STEP 500)

Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina. (solo per STE 500, STEP 500)

Copertura trasparente di protezione della lama che può essere spostata per permettere un'aspirazione perfetta dei trucioli.

Soffiatrucioli per mantenere pulita la linea di taglio, particolarmente utile quando si praticano tagli seguendo una traccia.

Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione. (Accessorio*)

* Non incluso nella dotazione standard, disponibile a parte come accessorio.

Piedino inclinabile da entrambi i lati fino a 45º per effettuare tagli obliqui, e spostabile posteriormente per tagliare in prossimità dei bordi e per effettuare tagli ad immersione.

Compensazione delle vibrazioni, che permette un funzionamento silenzioso, grazie a pesi contrapposti nella sede di inserimento lama.

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti.

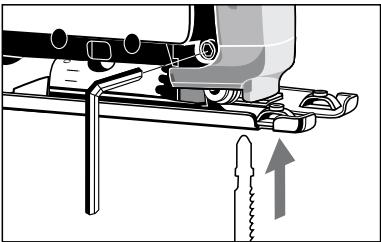

Inserimento della lama		Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente.
		Spingere indietro la prtezione trasparente della lama, perché la vite di fissaggio sia accessibile.
		Allentare dicirca due giri la vite di fissaggio, utilizzando la chiavetta esagonale (collocata sul piedino).
		Posizionare la lama nella scanalatura del rullo di appoggio e spingerla a fondo nella propria sede. Le sporgenze della lama devono essere indrodotte completamente nella sede (si veda fiura sotto).
		Riavvitare a fondo la vite di fissaggio.
		Controllare che lama sia salda (indossare i guanti di protezione.
Regolazione del piedino		Il piedino può essere inclinato, spostato o arretrato. Posizione inclinata ➔ Tagli obliqui. Per regolare in piedino in questa posizione, allentare la vite di fissaggio, estrarlo dalla tacca di arresto, posizionarlo con l'angolo di inclinazione necessario (15°,30°, 45°) e riavvitare a fondo la vite di fissaggio. Altri angoli fino a 45° possono essere fissati al di fuori delle tacche. L'angolo di inclinazione può essere letto sulla scala. Per effettuare tagli obliqui perfetti, praticare prima un taglio di prova. Arretrare ➔ Tagli ad immersione con lama lunga. Allentare la vite di fissaggio, spingere indietro il piedino riavvitare a fondo la vite di fissaggio. In questa posizione il piedino di trova a 0° Cambiare di posizione ➔ Tagli ad immersione con lama corta e per tagliare lungo i bordi. Rimuovere la vite di fissaggio spostare indietro il piedino e collocare e riavvitare la vite nell'ultimo foro. Il piedino anche in questo posizione può essere spostato in senso longitudinale.
Aspirazione trucioli		Utilizzare l'utensile solo con un dispositivo di aspirazione trucioli idoneo. La conalina di aspirazione integrata. ha un diametro interno di 30 mm. Ad essa può essere collegato, tramite il tubo di aspirazione (N. 4932 3304 12) un aspiraolvere domestico oppure un aspiratore a secco e a umido della Atlas Copco che protrete scegliere nell'ampia gamma di accessori della Atlas Copco.
ITALIANO	21	ST 500, STE 500, STEP 500

	1. Infilare e fissare il tubo di aspirazione nella canalina di aspirazione integrata .
	2. Spingere verso il basso il riparo trasparente della lama, alfine di ottenere una perfetta aspirazione.
Protezione taglio (Accessorio*)		Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione.Inserire il dispositivo di protezione del taglio sul piedino con parte piatta rivolta verso il basso, come mostrato in figura.(Ciò è possibile solo se il piedino si trova nella posizione avanzata).* Non incluso nella dotazione standard, disponibile a parte come accessorio.
Regolazione del numero delle corse (solo per STE 500 STEP 500)		Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina.Sulla rotellina sono impresse le lettereA....G, si tenga presente che:A = minor numero di corseG = maggior numero di corseSi ricavi dalla tabella seguente il numero di corse più adatto per ogni materiale, e si imposti la lettera corrispondente sull’apposita rotellina di regulazione.Materiale numero corseLegno GAcciaio D-EAlluminio D-EGomma A-C
Accensione-Spegnimento		Inserimento momentaneoAccensione: premere l'interruttore.Fermo: lasciare libero l'interruttore.Funzionamento continuoAccensione: premere l'interruttore e successivamente il blocco interruttore, poi lasciare libero l'interruttore.Fermo: premere e poi lasciare libero l'interruttore.
Regolazione del movimento oscillatorio della lama (solo per STEP 500)		Regolando l'oscillazione, si aumenta o si diminuisce l'incisività dei denti della lama nel materiale.Materiali dolci: oscillazione più ampiaMateriali duri: oscillazione ridotta o nessuna oscillazioneLinea di taglio più pulita nessuna oscillazione
ITALIANO	22	ST 500, STE 500, STEP 500
		Si ricavi dalla tabella seguente il tipo di oscillazione più idonea e si imposti l'oscillazione attraverso l'apposito interruttore.
		Materiale	Gradi di oscillazione
		Legno	I-III
		Materiale sintetico	1
		Alluminio	0-I
		Acciaio	0
		Ceramica	0
		Gomma	0
		I livelli di oscillazione riportati in tabella sono da considerarsi come puramente indicativi.
		L'oscillazione può essere impostata o variata, agendo sull'apposito interruttore anche ad utensile in funzione.
Istruzioni d'uso	Qualche suggerimento	1.	Impostare l'oscillazione e il numero delle corse più adatti al tipo di materiale da lavorare.
		2.	Posizionare l'utensile con la parte anteriore del piedino sul materiale e azionare.
		3.	Premere l'utensile dall'alto sul materiale e guidarlo lungo la linea di taglio.
		Non applicare eccessiva pressione. Una leggera pressione sulla lama è sufficiente per ottenere ottimi risultati.Se si effettuano dei tagli seguendo una traccia,utilizzare la marcatura sul dispositivo di protezione taglio come riferimento.Per tagli perfettamente diritti, utilizzare un listello come guida, fissandolo sul materiale oppure utilizzare la guida parallela (accessorio)Il dispositivo di protezione del taglio evita che il legno si scheggi ai bordi del taglio durante la lavorazione.Per effettuare tagli in prossimità dei bordi portare il piedino nella posizione più arretrata.
Effettuare tagli nella lamiera	Effettuare tagli dall'interno del materiale		Per evitare flessioni, fissare la lamiera da tagliare su un appoggio di legno. Segando i metalli, applicare del refrigerante lungo la linea di taglio (olio o petrolio; p.e)E'possibile effettuare tagli ad immersione solo nei materiali dolci (legno, materiali per costruzione leggera) per i materiali (metalli) duri è invece necessario praticare un foro adatto alle dimensioni della lama.Per ottenere il giusto angolo di taglio, spostare il piedino nella posizione più arretrata (si veda paragrafo "Regolazione del piedino")
		1.	Impostare l'interruttore di regulazione dell'oscillazione sullo "O".
		2.	Ad utensile spento, posizionare la parte anteriore del piedino sulla linea di taglio.
		3.	Accendere l'utensile e immergere con molta cura la lama nel materiale.
ITALIANO	23		ST 500, STE 500, STEP 500

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in base alle prescrizioni delle direttive CE98/37, CEE73/23, CEE 89/336
