GEBRUIKSAANWIJZING PLR 25 BOSCH

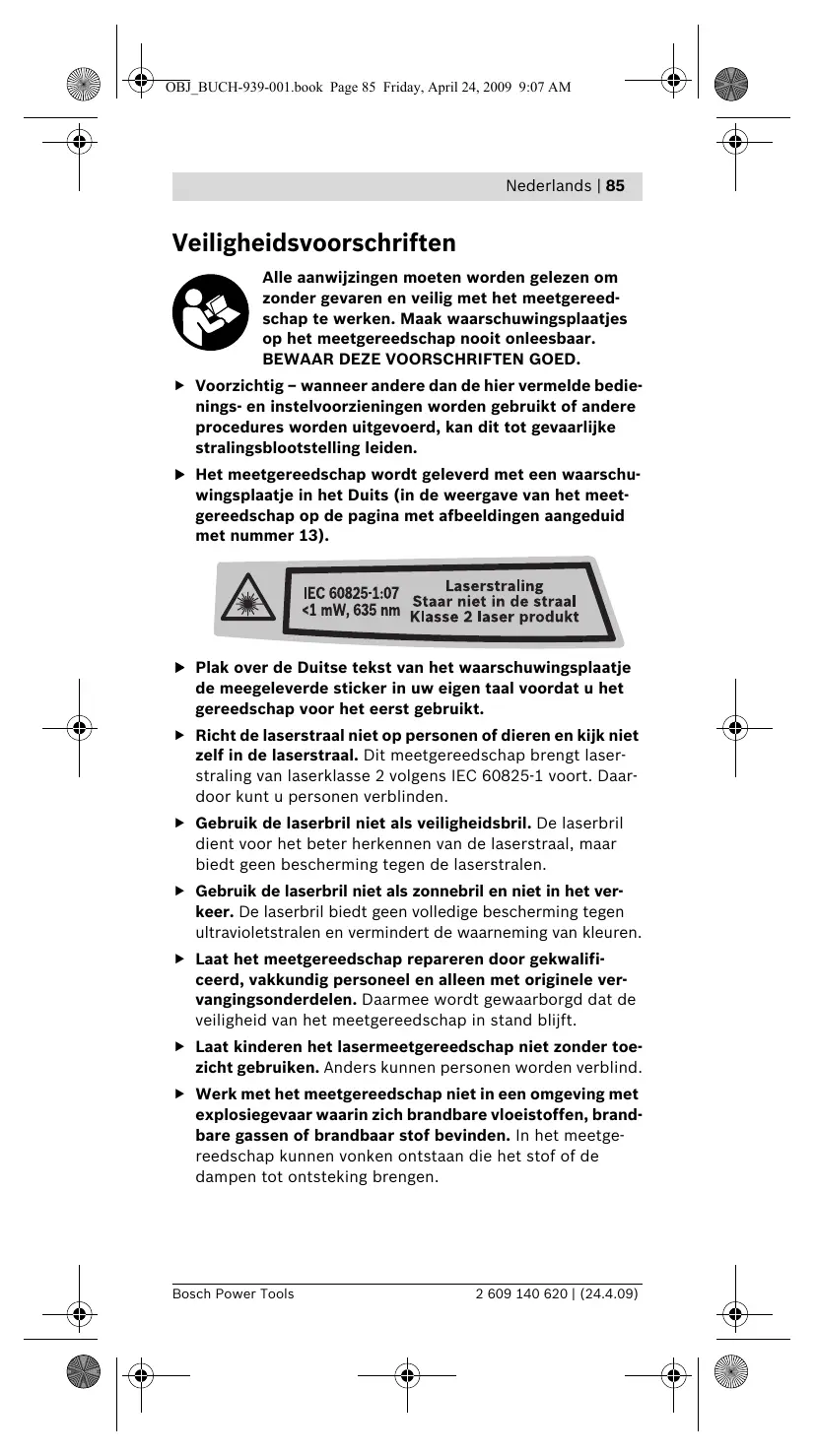

Alle aanwijzingen moeten worden gelezen om zonder gevaren en veilig met het meetgereedschap te werken. Maak waarschuwingsplaatjes op het meetgereedschap nooit onleesbaar. BEWAAR DEZE VOORSCHRIFTEN GOED. f Voorzichtig – wanneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden. f Het meetgereedschap wordt geleverd met een waarschuwingsplaatje in het Duits (in de weergave van het meetgereedschap op de pagina met afbeeldingen aangeduid met nummer 13). f Plak over de Duitse tekst van het waarschuwingsplaatje de meegeleverde sticker in uw eigen taal voordat u het gereedschap voor het eerst gebruikt. f Richt de laserstraal niet op personen of dieren en kijk niet zelf in de laserstraal. Dit meetgereedschap brengt laserstraling van laserklasse 2 volgens IEC 60825-1 voort. Daardoor kunt u personen verblinden. f Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen. f Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren. f Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft. f Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind. f Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen. Bosch Power Tools 2 609 140 620 | (24.4.09) OBJ_BUCH-939-001.book Page 86 Friday, April 24, 2009 9:07 AM 86 | Nederlands Functiebeschrijving Gebruik volgens bestemming Het meetgereedschap is bestemd voor het meten van afstanden, lengten, hoogten en tussenruimten en voor het berekenen van oppervlakten en inhouden. Het meetgereedschap is geschikt voor metingen binnen- en buitenshuis. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen. 1 Aan/uit-toets en geheugenwistoets 2 Toets voor kiezen van referentievlak 3 Toets Geheugen aftrekken „M–” 4 Toets Geheugen optellen „M+” 5 Toets voor oppervlaktemeting 6 Toets voor lengtemeting 7 Display 8 Uitlijnhulp 9 Toets Meten 10 Toets voor volumemeting 11 Toets Geheugenwaarde oproepen „M=” 12 Toets voor duurmeting 13 Laser-waarschuwingsplaatje 14 Vergrendeling van het batterijvakdeksel 15 Deksel van batterijvak 16 Uitgang laserstraal 17 Ontvangstlens 18 Serienummer 19 Laserbril* 20 Laserdoelpaneel* 21 Beschermetui

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Indicatie-elementen a Meetfuncties Lengtemeting Duurmeting Oppervlaktemeting Volumemeting b Batterijwaarschuwing c Temperatuurwaarschuwing d Meetwaarde/resultaat e Maateenheid f Referentievlak van de meting g Laser ingeschakeld h Afzonderlijke meetwaarde (bij lengtemeting: resultaat) i Meetwaarden opslaan 2 609 140 620 | (24.4.09) Bosch Power Tools OBJ_BUCH-939-001.book Page 87 Friday, April 24, 2009 9:07 AM Nederlands | 87 Technische gegevens Digitale laser-afstandsmeter Zaaknummer Meetbereik Meetnauwkeurigheid (kenmerkend) Kleinste indicatie-eenheid PLR 25 3 603 K16 200 0,05–25 m A) ±2,0 mm B) 1 mm Bedrijfstemperatuur – 10 °C ... +50 °C C) Bewaartemperatuur – 20 °C ... +70 °C Relatieve luchtvochtigheid max. 90 %

Laserklasse Lasertype Diameter laserstraal (bij 25 °C) op 10 m afstand ca. Batterijen Accucellen Levensduur batterij ca. – afzonderlijke metingen – duurmeting Gewicht volgens EPTA-Procedure 01/2003 635 nm, <1 mW 6 mm 4 x 1,5 V LR03 (AAA) 4 x 1,2 V KR03 (AAA) 30000 D) 5 h D) 0,18 kg Afmetingen 58 x 104 x 36 mm Isolatiesoort (behalve batterijdeksel) IP 44 (spatwaterbescherming) A) De reikwijdte wordt groter naarmate het laserlicht beter door het oppervlak van het doel wordt gereflecteerd (gestrooid, niet gespiegeld) en naarmate de laserpunt lichter is dan de omgeving (interieurs, schemering). Bij ongunstige omstandigheden, zoals metingen buitenshuis met fel zonlicht, kan gebruik van het doelpaneel nodig zijn. B) Onder ongunstige omstandigheden, zoals fel zonlicht of een slecht reflecterend oppervlak, bedraagt de maximale afwijking ± 7 mm op 25 m. Onder gunstige omstandigheden moet rekening worden gehouden met een invloed van ± 0,05 mm/m. C) In de functie duurmeting bedraagt de max. bedrijfstemperatuur +40 °C. D) Met 1,2 V accucellen zijn minder metingen mogelijk dan met 1,5 V batterijen. Let op het zaaknummer op het typeplaatje van het meetgereedschap. De handelsbenamingen van afzonderlijke meetgereedschappen kunnen afwijken. Het serienummer 18 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereedschap. Bosch Power Tools 2 609 140 620 | (24.4.09) OBJ_BUCH-939-001.book Page 88 Friday, April 24, 2009 9:07 AM 88 | Nederlands Montage Batterijen inzetten of vervangen Voor het gebruik van het meetgereedschap worden alkalimangaanbatterijen of accucellen geadviseerd. Met 1,2 V accucellen zijn minder metingen mogelijk dan met 1,5 V batterijen. Als u het batterijvakdeksel 15 wilt openen, drukt u op de vergrendeling 14 in de richting van de pijl en verwijdert u het batterijvakdeksel. Plaats de meegeleverde batterijen of accucellen. Let daarbij op de juiste poolaansluitingen, zoals aangegeven op de binnenzijde van het batterijvak. Als het batterijsymbool voor het eerst in het display verschijnt, zijn nog minstens 100 metingen mogelijk. Als het batterijsymbool knippert, moet u de batterijen of accucellen vervangen. Metingen zijn niet meer mogelijk. Vervang altijd alle batterijen of accucellen tegelijkertijd. Gebruik alleen batterijen of accucellen van één fabrikant en met dezelfde capaciteit. f Neem de batterijen of accucellen uit het meetgereedschap als u het langdurig niet gebruikt. Als de batterijen of accucellen lang worden bewaard, kunnen deze gaan roesten en leegraken. Gebruik Ingebruikneming f Bescherm het meetgereedschap tegen vocht en fel zonlicht. f Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet lange tijd in de auto liggen. Laat het meetgereedschap bij grote temperatuurschommelingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig worden beïnvloed. f Voorkom heftige schokken of vallen van het meetgereedschap. Na sterke externe inwerkingen op het meetgereedschap dient u, voordat u de werkzaamheden voortzet, altijd een nauwkeurigheidscontrole uit te voeren (zie „Nauwkeurigheidscontrole van het meetgereedschap”, pagina 95). 2 609 140 620 | (24.4.09) Bosch Power Tools OBJ_BUCH-939-001.book Page 89 Friday, April 24, 2009 9:07 AM Nederlands | 89 In- en uitschakelen Als u het meetgereedschap wilt inschakelen, drukt u kort op de aan/uit-toets 1 of op de toets Meten 9. Bij het inschakelen van het meetgereedschap wordt de laserstraal nog niet ingeschakeld. Als u het meetgereedschap wilt uitschakelen, drukt u lang op de aan/uit-toets 1. Als er ongeveer 5 min geen toets op het meetgereedschap wordt ingedrukt, wordt het meetgereedschap automatisch uitgeschakeld om de batterij te ontzien. Als er een meetwaarde is opgeslagen, blijft deze na het automatisch uitschakelen bewaard. Na het opnieuw inschakelen van het meetgereedschap wordt „M” in het display weergegeven. Meten Na het inschakelen werkt het meetgereedschap in de functie lengtemeting. Andere meetfuncties kunt u instellen door op de bijbehorende functietoets te drukken (zie „Meetfuncties”, pagina 90). Als referentievlak voor de meting is na het inschakelen de achterkant van het meetgereedschap gekozen. Zie voor het wisselen van het referentievlak „Referentievlak kiezen”, pagina 90. Na het kiezen van de meetfunctie en het referentievlak vinden alle overige stappen plaats door het indrukken van de toets Meten 9. Plaats het meetgereedschap met het gekozen referentievlak tegen de gewenste meetlijn (bijvoorbeeld tegen de muur). Duw voor het inschakelen van de laserstraal op de toets Meten 9. f Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand. Richt de laserstraal op het doeloppervlak. Druk opnieuw op de toets Meten 9 om de meting te starten. In de functie Duurmeting begint de meting reeds na de eerste keer drukken op de toets Meten 9. De meetwaarde verschijnt meestal binnen 0,5 seconden en uiterlijk na 4 seconden. De duur van de meting is afhankelijk van de afstand, de lichtomstandigheden en de weerspiegelingseigenschappen van het doeloppervlak. Het einde van de meting wordt aangegeven door een geluidssignaal. Na beëindiging van de meting wordt de laserstraal automatisch uitgeschakeld. Als ca. 20 seconden na het richten geen meting plaatsvindt, wordt de laserstraal automatisch uitgeschakeld om de batterijen te sparen. Bosch Power Tools 2 609 140 620 | (24.4.09) OBJ_BUCH-939-001.book Page 90 Friday, April 24, 2009 9:07 AM 90 | Nederlands Referentievlak kiezen (zie afbeeldingen A–B) Voor de meting kunt u uit twee verschillende referentievlakken kiezen: – de achterkant van het meetgereedschap (bijvoorbeeld als het tegen een muur wordt geplaatst), – de voorkant van het meetgereedschap (bijvoorbeeld bij het meten vanaf de rand van een tafel). Druk voor het wisselen van het referentievlak op de toets 2 tot in het display het gewenste referentievlak wordt weergegeven. Na het inschakelen van het meetgereedschap is altijd de achterkant van het meetgereedschap als referentievlak vooraf ingesteld. Meetfuncties Lengtemeting Druk voor lengtemetingen op de knop 6. In het display wordt de indicatie voor lengtemeting weergegeven. Druk eenmaal op de toets Meten 9 om de laserstraal te richten en druk opnieuw om te meten. De meetwaarde wordt onder in het display weergegeven. Oppervlaktemeting Druk voor oppervlaktemetingen op de knop 5. In het display wordt de indicatie voor oppervlaktemeting weergegeven. Meet vervolgens lengte en breedte na elkaar, net als bij een lengtemeting. Tussen de beide metingen blijft de laserstraal ingeschakeld. Na afsluiting van de tweede meting wordt de oppervlakte automatisch berekend en weergegeven. De laatste afzonderlijke meetwaarde staat onder in het display, het eindresultaat boven. Inhoudsmeting Druk voor volumemetingen op de knop 10. In het display wordt de indicatie voor volumemeting weergegeven. Meet vervolgens lengte, breedte en hoogte na elkaar, net als bij een lengtemeting. Tussen de drie metingen blijft de laserstraal ingeschakeld. Na afsluiting van de derde meting wordt de inhoud automatisch berekend en weergegeven. De laatste afzonderlijke meetwaarde staat onder in het display, het eindresultaat boven. 2 609 140 620 | (24.4.09) Bosch Power Tools OBJ_BUCH-939-001.book Page 91 Friday, April 24, 2009 9:07 AM Nederlands | 91 Duurmeting (zie afbeelding C) De duurmeting dient voor het aftekenen van maten, bijvoorbeeld uit bouwtekeningen. Bij de duurmeting kan het meetgereedschap relatief ten opzichte van het doel worden verplaatst, waarbij de meetwaarde ongeveer elke 0,5 seconden wordt geactualiseerd. U kunt zich bijvoorbeeld van een muur verwijderen tot aan de gewenste afstand. De actuele afstand is steeds afleesbaar. Druk voor duurmetingen op de knop 12. In het display wordt de indicatie voor duurmeting weergegeven. Druk eenmaal op de toets Meten 9 om de meting te starten. Beweeg het meetgereedschap tot de gewenste afstand onder in het display wordt weergegeven. Door het indrukken van de toets Meten 9 onderbreekt u de duurmeting. De actuele meetwaarde wordt in het display weergegeven. Als u opnieuw op de toets Meten 9 drukt, start de duurmeting opnieuw. De duurmeting wordt na 5 minuten automatisch uitgeschakeld. De laatste meetwaarde blijft in het display staan. Als u de duurmeting eerder wilt beëindigen, kunt u door het indrukken van de toetsen 6, 5 of 10 van meetfunctie veranderen. Meetwaarden verwijderen Door het kort indrukken van de toets 1 kunt u in alle meetfuncties de laatst gemeten afzonderlijke meetwaarde verwijderen. Door het meermaals kort indrukken van de toets worden de afzonderlijke meetwaarden in omgekeerde volgorde verwijderd. Geheugenfuncties Bij het uitschakelen van het meetgereedschap blijft de waarde in het geheugen bewaard. Meetwaarden opslaan of optellen Druk op de toets Geheugen optellen 4 om de actuele meetwaarde (afhankelijk van de actuele meetfunctie een lengte-, oppervlakte- of inhoudswaarde) op te slaan. Zodra een waarde is opgeslagen, wordt in het display „M” weergegeven. Daarachter knippert de „+” kort. Wanneer er reeds een waarde in het geheugen aanwezig is, wordt de nieuwe waarde bij de inhoud van het geheugen opgeteld, echter alleen wanneer de maateenheden overeenkomen. Als er bijvoorbeeld een oppervlaktewaarde in het geheugen aanwezig is, en de huidige meetwaarde een inhoudswaarde is, kan de optelling niet worden uitgevoerd. In het display knippert kort „Error”. Bosch Power Tools 2 609 140 620 | (24.4.09) OBJ_BUCH-939-001.book Page 92 Friday, April 24, 2009 9:07 AM 92 | Nederlands Meetwaarden aftrekken Druk op de toets Geheugen aftrekken 3 om de actuele meetwaarde van de geheugenwaarde af te trekken. Zodra een waarde is afgetrokken, wordt in het display „M” weergegeven. Daarachter knippert de „–” kort. Als er al een waarde is opgeslagen, kan de nieuwe meetwaarde alleen worden afgetrokken als de maateenheden overeenkomen (zie „Meetwaarden opslaan of optellen”). Geheugenwaarde weergeven Druk op de toets Geheugenwaarde oproepen 11 om de waarde in het geheugen weer te geven. In het display wordt „M=” weergegeven. Als de geheugeninhoud „M=” in het display wordt weergegeven, kunt u deze door het indrukken van de toets Geheugen optellen 4 verdubbelen of door het indrukken van de toets Geheugen aftrekken 3 op nul zetten. Geheugen wissen Als u de inhoud van het geheugen wilt wissen, drukt u eerst op de toets Geheugenwaarde oproepen 11, zodat „M =” in het display verschijnt. Vervolgens drukt u kort op de toets 1; in het display wordt geen „M” meer weergegeven. Tips voor de werkzaamheden Algemene aanwijzingen De ontvangstlens 17 en de uitgang van de laserstraal 16 mogen bij een meting niet afgedekt zijn. Het meetgereedschap mag tijdens een meting niet bewogen worden (met uitzondering van de functie duurmeting). Leg daarom het meetgereedschap indien mogelijk tegen of op de meetpunten. De meting vindt plaats bij het middelpunt van de laserstraal, ook bij vlakken waarop de straal schuin valt. Invloeden op het meetbereik Het meetbereik is afhankelijk van de belichting en de mate van weerspiegeling van het meetoppervlak. Gebruik voor een betere zichtbaarheid van de laserstraal bij werkzaamheden buitenshuis en bij fel zonlicht de laserbril 19 (toebehoren) en het laserdoelpaneel 20 (toebehoren), of zorg voor schaduw op het doelpaneel. 2 609 140 620 | (24.4.09) Bosch Power Tools OBJ_BUCH-939-001.book Page 93 Friday, April 24, 2009 9:07 AM Nederlands | 93 Invloeden op het meetresultaat Vanwege bepaalde eigenschappen van materialen kunnen bij metingen op sommige oppervlakken foutmetingen niet worden uitgesloten. Daartoe behoren:

transparante oppervlakken zoals glas en water, spiegelende oppervlakken zoals gepolijst metaal en glas, poreuze oppervlakken zoals isolatiemateriaal, oppervlakken met een structuur, zoals pleisterwerk en natuursteen. Gebruik indien nodig op deze oppervlakken het laserdoelpaneel 20 (toebehoren). Ook kunnen luchtlagen met verschillende temperaturen of indirect ontvangen weerspiegelingen de meetwaarde beïnvloeden. Richten met uitlijnhulp (zie afbeelding D) Met de uitrichthulp 8 kan het richten over grotere afstanden vergemakkelijkt worden. Kijk daarvoor langs de uitlijnhulp aan de bovenzijde van het meetgereedschap. De laserstraal verloopt parallel aan deze zichtlijn. Oorzaken en oplossingen van fouten Oorzaak Oplossing Temperatuurwaarschuwing (c) knippert, meting niet mogelijk Meetgereedschap buiten be- Wacht tot het meetgereeddrijfstemperatuur van schap bedrijfstemperatuur – 10 °C tot +50 °C (in functie bereikt duurmeting tot +40 °C). Batterijwaarschuwing (b) verschijnt Batterijspanning wordt minder (meting nog mogelijk) Batterijen of accucellen vervangen Batterijwaarschuwing (b) knippert, meting niet mogelijk Batterijspanning te laag Bosch Power Tools Batterijen of accucellen vervangen 2 609 140 620 | (24.4.09) OBJ_BUCH-939-001.book Page 94 Friday, April 24, 2009 9:07 AM 94 | Nederlands Oorzaak Oplossing Indicaties „Error” en „––––” in het display Hoek tussen laserstraal en doel is te klein. Vergroot de hoek tussen de laserstraal en het doel Doeloppervlak weerspiegelt te sterk (bijv. spiegel) of te zwak (bijv. zwart textiel) of omgevingslicht is te sterk. Gebruik het laserdoelpaneel 20 (toebehoren) Uitgang laserstraal 16 of ontvangstlens 17 zijn beslagen (bijv. door snelle temperatuurverandering). Wrijf de uitgang laserstraal 16 of de ontvangstlens 17 droog met een zachte doek Berekende waarde is groter dan 99999 m/m2/m3. Berekening in tussenstappen verdelen Indicatie „Error” knippert boven in het display Optellen of aftrekken van meetwaarden met verschillende maateenheden Alleen meetwaarden met met dezelfde maateenheden optellen of aftrekken Meetresultaat niet betrouwbaar Doeloppervlak weerspiegelt niet duidelijk (bijv. water of glas). Dek het doeloppervlak af Uitgang laserstraal 16 of ontvangstlens 17 is afgedekt. Houd de uitgang laserstraal 16 of ontvangstlens 17 vrij Meetresultaat onwaarschijnlijk Verkeerd referentieniveau ingesteld Kies een bij de meting passend referentieniveau Obstakel in het verloop van de laserstraal Laserpunt moet volledig op doeloppervlak liggen. Het meetgereedschap controleert de juiste werking bij elke meting. Als een defect wordt vastgesteld, knippert in het display alleen nog het hiernaast staande symbool. In dit geval of wanneer de fout niet met de bovengenoemde maatregelen kan worden verholpen, dient u het meetgereedschap via uw leverancier naar de klantenservice van Bosch te sturen. 2 609 140 620 | (24.4.09) Bosch Power Tools OBJ_BUCH-939-001.book Page 95 Friday, April 24, 2009 9:07 AM Nederlands | 95 Nauwkeurigheidscontrole van het meetgereedschap U kunt de nauwkeurigheid van het meetgereedschap als volgt controleren: – Kies een duurzaam onveranderlijke meetafstand van ca. 3 tot 10 meter, waarvan u de lengte precies kent (bijvoorbeeld kamerbreedte, deuropening). De meetafstand moet binnenshuis liggen. Het doeloppervlak van de meting moet glad en goed reflecterend zijn. – Meet de afstand tien opeenvolgende keren. De meetfout mag maximaal ±3 mm bedragen. Houd de metingen bij, zodat u de nauwkeurigheid op een later tijdstip kunt vergelijken. Onderhoud en service Onderhoud en reiniging Bewaar en transporteer het meetgereedschap alleen in het meegeleverde beschermetui. Houd het meetgereedschap altijd schoon. Dompel het meetgereedschap niet in water of andere vloeistoffen. Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen. Verzorg in het bijzonder de ontvangstlens 17 met dezelfde zorgvuldigheid waarmee een bril of een cameralens moeten worden behandeld. Mocht het meetgereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Open het meetgereedschap niet. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap. Verzend het meetgereedschap in het beschermetui 21 in het geval van een reparatie. Bosch Power Tools 2 609 140 620 | (24.4.09) OBJ_BUCH-939-001.book Page 96 Friday, April 24, 2009 9:07 AM 96 | Nederlands Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden hergebruikt. Alleen voor landen van de EU: Gooi meetgereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare meetgereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accucellen en batterijen: Gooi accucellen en batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accucellen en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accucellen en batterijen worden gerecycled. Wijzigingen voorbehouden. 2 609 140 620 | (24.4.09) Bosch Power Tools OBJ_BUCH-939-001.book Page 97 Friday, April 24, 2009 9:07 AM Dansk | 97 Sikkerhedsinstrukser
