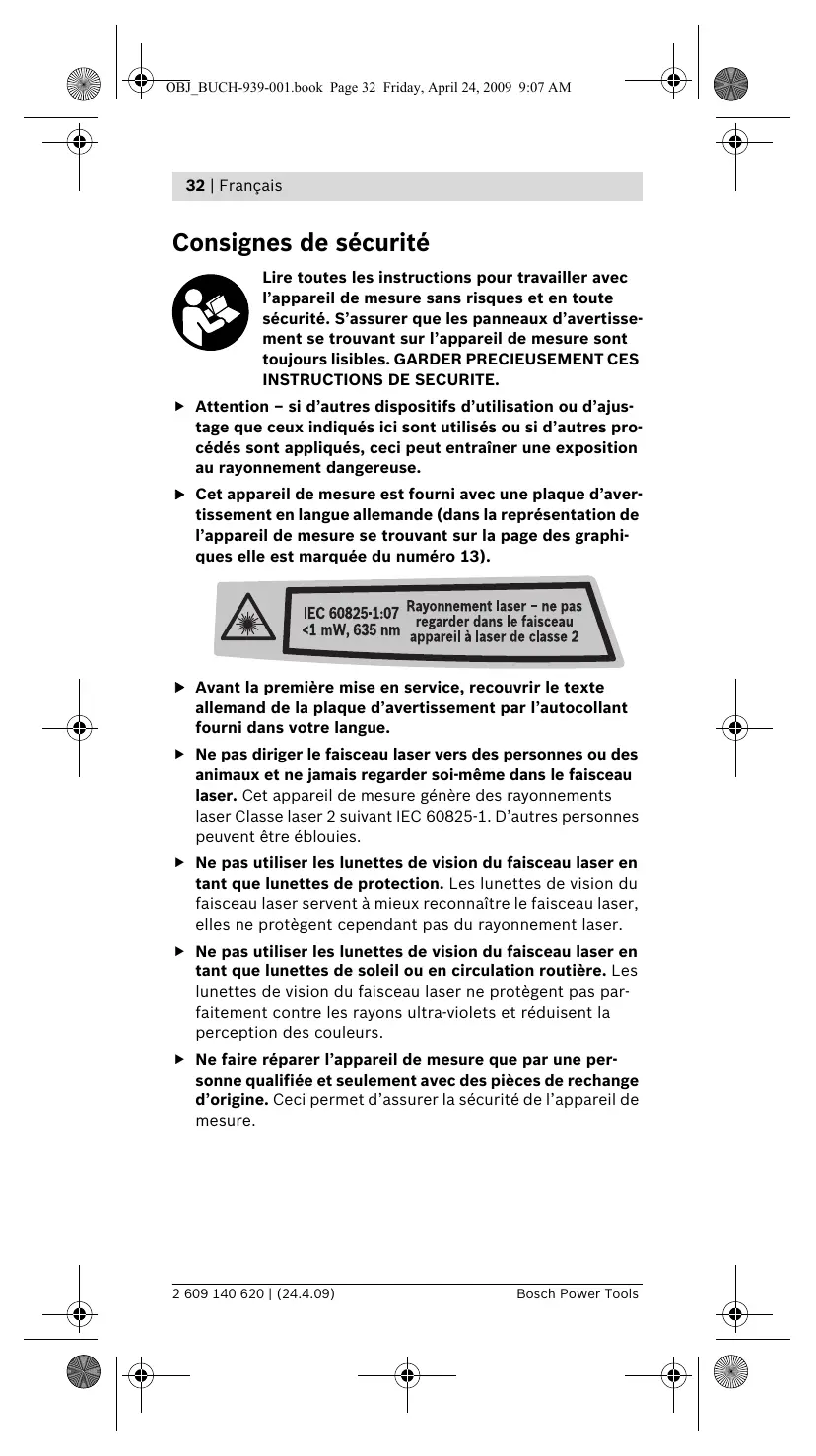

L’appareil de mesure est conçu pour mesurer les distances, les longueurs, les hauteurs et les écartements ainsi que pour calculer des surfaces et des volumes. L’appareil de mesure est approprié pour des prises de mesure dans l’aménagement intérieur et extérieur.
La numérotation des éléments de l’appareil se réfère à la représentation de l’appareil de mesure sur la page graphique. 1 Touche Marche/Arrêt et touche remise à zéro de la mémoire 2 Touche choix du niveau de référence 3 Touche Soustraction mémoire « M– » 4 5 Blocage du couvercle du compartiment à piles Couvercle du compartiment à piles Sortie rayonnement laser Lentille de réception Numéro de série Lunettes de vision du faisceau laser* Platine de mesure* Etui de protection
Mesure des volumes b Alerte de piles c Alerte de température d Valeur de mesure/Résultat e Unité de mesure f Niveau de référence de la mesure g Laser en fonctionnement h Valeur individuelle mesurée (pour la mesure des longueurs : résultat) i Mémorisation des valeurs de mesure
Température de stockage Humidité relative de l’air max. Classe laser Type de laser Diamètre du faisceau laser (à 25 °C) à une distance de 10 m env. Piles Eléments d’accus Durée de vie de la pile env. – Mesures individuelles 25 m. Dans des conditions favorables, il faut s’attendre à une influence de ±0,05 mm/m. C) Dans le mode de mesure continu, la température de service maximale est de +40 °C. D) Avec des accus 1,2 V moins de mesures sont possibles qu’avec des piles 1,5 V. Faire attention au numéro d’article se trouvant sur la plaque signalétique de l’appareil de mesure. Les désignations commerciales des différents appareils peuvent varier. Pour permettre une identification précise de votre appareil de mesure, le numéro de série 18 est marqué sur la plaque signalétique.
Pour ouvrir le couvercle du compartiment à piles 15, appuyer sur le blocage 14 dans le sens de la flèche et enlever le couvercle du compartiment à piles. Introduire les piles ou les éléments d’accu fournis. Veiller à la bonne position des pôles qui doit correspondre à la figure se trouvant à l’intérieur du compartiment à piles. Quand le symbole de pile apparaît pour la première fois à l’affichage, il est encore possible d’effectuer au moins 100 mesures. Dès que le symbole de pile clignote, il faut remplacer les piles ou les éléments d’accu, les mesures ne sont alors plus possibles. Toujours remplacer toutes les piles ou tous les éléments d’accu en même temps. N’utiliser que des piles ou des éléments d’accu de la même marque et avec la même capacité. f Sortir les piles ou les éléments d’accu de l’appareil de mesure au cas où l’appareil ne serait pas utilisé pour une période assez longue. En cas de stockage long, les piles et les éléments d’accu peuvent corroder et se décharger.
Mise en service f Protéger l’appareil de mesure contre l’humidité, ne pas l’exposer aux rayons directs du soleil. f Ne pas exposer l’appareil de mesure à des températures extrêmes ou de forts changements de température. Ne le laissez pas traîner longtemps dans la voiture par ex. En cas d’importants changements de température, laissez l’appareil de mesure prendre la température ambiante avant de le mettre en service. Des températures extrêmes ou de forts changements de température peuvent entraver la précision de l’appareil de mesure. f Eviter les chocs ou les chutes de l’appareil de mesure. Lorsque l’appareil de mesure a été soumis à de fortes influences extérieures, effectuez toujours un contrôle de précision avant de continuer à travailler (voir « Contrôle de la précision de l’appareil de mesure », page 43).
Pour arrêter l’appareil de mesure, appuyez longuement sur la touche Marche/Arrêt 1. Si l’on n’appuie sur aucune touche sur l’appareil de mesure pendant env. 5 min, l’appareil s’arrête automatiquement afin de ménager la pile. Si une valeur de mesure a été enregistrée, elle reste inchangée lors de l’arrêt automatique. Après la remise en service de l’appareil de mesure, « M » apparaît sur l’afficheur. Mesure Après avoir mis l’appareil de mesure en marche, celui-ci se trouve en mode de fonction « Mesure des longueurs ». Vous pouvez sélectionner d’autres fonctions de mesure en appuyant sur la touche de fonction respective (voir « Fonctions de mesure », page 38). Après avoir mis l’appareil de mesure en marche, le bord arrière de l’appareil de mesure est le niveau de référence pour la mesure. Pour changer le niveau de référence, voir « Choisir le niveau de référence », page 38. Après avoir sélectionné la fonction de mesure et le niveau de référence, tous le autres pas sont effectués en appuyant sur la touche Mesurer 9. Positionner l’appareil de mesure avec le niveau de référence choisi sur le bord de mesure souhaité (par ex. le mur). Pour mettre en fonctionnement le faisceau laser, appuyer sur la touche Mesurer 9. f Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder dans le faisceau laser, même si vous êtes à grande distance de ce dernier. Viser l’objectif avec le faisceau laser. Pour déclencher la mesure, appuyer de nouveau sur la touche Mesurer 9. Dans le mode de mesure continu, la mesure commence déjà après la première pression sur la touche Mesurer 9. La valeur mesurée est typiquement affichée en 0,5 secondes, au plus tard au bout de 4 secondes. La durée de mesure dépend de la distance, des conditions de luminosité et des propriétés de réflexion de la surface cible. La fin de la mesure est indiquée par un signal acoustique. Une fois la mesure terminée, le faisceau laser est automatiquement éteint. Après 20 secondes env. passées après la visée sans qu’une mesure n’ait été effectuée, le faisceau laser s’arrête automatiquement afin de ménager les piles.
Pour changer le niveau de référence, appuyez plusieurs fois sur la touche 2, jusqu’à ce que le niveau de référence souhaité apparaisse sur l’afficheur. Après chaque mise en service de l’appareil de mesure, le bord arrière de celui-ci est préréglé comme niveau de référence.
Mesure des longueurs Pour effectuer des mesures de longueur, appuyer sur la touche 6. L’affichage pour la mesure des longueurs est affiché sur l’écran. Appuyer une fois sur la touche Mesurer 9 pour la visée et l’appuyer une nouvelle fois pour effectuer la mesure. La valeur de mesure est affichée en bas sur l’afficheur. Mesure des surfaces Pour effectuer des mesures de surfaces, appuyer sur la touche 5. L’affichage pour la mesure des surfaces est affiché sur l’écran. Puis mesurer successivement la longueur et la largeur tout comme pour une mesure des longueurs. Le faisceau laser reste allumé entre les deux mesures. Une fois la deuxième mesure terminée, la surface est automatiquement calculée et affichée. La dernière valeur individuelle mesurée apparaît en bas sur l’afficheur, le résultat final en haut.
Puis mesurer successivement la longueur, la largeur et la hauteur tout comme pour une mesure des longueurs. Le faisceau laser reste allumé entre les trois mesures. Une fois la troisième mesure terminée, le volume est automatiquement calculé et affiché. La dernière valeur individuelle mesurée apparaît en bas sur l’afficheur, le résultat final en haut. Mesure continue (voir figure C) La mesure continue sert à reporter des cotes, par ex. des plans de construction. Lors de la mesure continue, il est possible de déplacer l’appareil de mesure par rapport à la cible, la valeur de mesure étant actualisée toutes les 0,5 secondes env. L’utilisateur peut donc se déplacer par exemple d’un mur jusqu’à la distance souhaitée, la distance actuelle est toujours lisible sur l’afficheur. Pour effectuer des mesures continues, appuyer sur la touche 12. L’affichage de mesure continue est affiché sur l’écran. Appuyer la touche Mesurer 9 pour déclencher la prise de mesure. Déplacer l’appareil de mesure jusqu’à ce que la valeur de distance souhaitée soit affichée en bas sur l’afficheur. Lorsque la touche Mesurer 9 est appuyée, la mesure continue est interrompue. La valeur de mesure actuelle est affichée. Dès qu’on appuie de nouveau sur la touche Mesurer 9, la mesure continue redémarre à nouveau. La mesure continue s’arrête automatiquement au bout de 5 minutes. La dernière valeur de mesure reste affichée. Pour terminer la mesure continue préalablement, il est possible de changer la fonction de mesure en appuyant sur les touches 6, 5 ou 10. Effacement des valeurs de mesure En appuyant brièvement sur la touche 1, il est possible d’effacer dans toutes les fonctions de mesure la dernière valeur individuelle déterminée. En appuyant plusieurs fois brièvement sur la touche, les valeurs individuelles déterminées sont effacées dans l’ordre inverse.
Appuyer sur la touche Addition mémoire 4 pour mémoriser la valeur de mesure actuelle – une valeur de longueur, de surface ou de volume, suivant la fonction de mesure actuelle. Dès qu’une valeur a été mémorisée, « M » apparaît sur l’afficheur, le « + » derrière clignote pour une courte durée. Au cas où une valeur se trouverait déjà dans la mémoire, la nouvelle valeur est additionnée à cette valeur dans la mémoire à condition que les unités de mesure coïncident. Si, par ex., une valeur de surface se trouve dans la mémoire, et la valeur de mesure actuelle est une valeur de volume, l’addition ne peut pas être effectuée. « Error » clignote sur l’afficheur pour une courte durée. Soustraction des valeurs de mesure Appuyer sur la touche Soustraction mémoire 3 pour soustraire la valeur de mesure actuelle de la valeur mémorisée. Dès qu’une valeur a été soustraite, « M » apparaît sur l’afficheur, le « – » derrière clignote pour une courte durée. Si une valeur est déjà mémorisée, la nouvelle valeur de mesure ne peut être soustraite que lorsque les unités de mesure coïncident (voir « Mémorisation/Addition des valeurs de mesure »). Affichage de la valeur de la mémoire Appuyer sur la touche Appel des valeurs dans la mémoire 11 pour afficher la valeur se trouvant dans la mémoire. « M= » apparaisse sur l’afficheur. Si la valeur « M= » dans la mémoire est affichée, il est possible de la doubler en appuyant sur la touche Addition mémoire 4 ou de la remettre à zéro en appuyant sur la touche Soustraction mémoire 3. Effacer la mémoire Pour effacer les valeurs dans la mémoire, appuyez d’abord sur la touche Appel des valeurs dans la mémoire 11 jusqu’à ce que « M= » apparaisse sur l’afficheur. Ensuite, appuyez brièvement sur la touche 1 ; « M » n’est plus indiqué sur l’afficheur.
La plage de mesure dépend des conditions de luminosité et des propriétés de réflexion de la surface cible. Pour obtenir une meilleure visibilité du faisceau laser lors des travaux à l’extérieur et en cas d’un fort ensoleillement, utilisez les lunettes de vision du faisceau laser 19 (accessoire) et la platine de mesure 20 (accessoire) ou mettez à l’ombre la surface cible. Influences sur le résultat de mesure En raison de phénomènes physiques, il n’est pas exclu que les mesures effectuées sur des surfaces différentes donnent des résultats erronés. Ce sont par ex. : – – – surfaces transparentes (telles que verre, eau), surfaces réfléchissantes (telles que métal, verre), surfaces poreuses (par ex. matériaux isolants), surfaces à relief (par ex. crépi, pierre naturelle).
Des couches d’air à températures différentes ou les réfléchissements indirects peuvent également influencer la valeur de mesure. Visée avec trait de visée (voir figure D) Le trait de visée 8 facilite la visée sur de grandes distances. Pour ce faire, regarder le long du trait de visée sur la surface de l’appareil de mesure. Le faisceau laser est parallèle à cette ligne visuelle.
La tension des piles est dimi- Remplacer les piles ou les nuée (des mesures sont enéléments d’accu core possibles) Alerte de pile (b) clignote, mesure n’est pas possible La tension des piles est trop faible
L’angle entre le faisceau laser Augmenter l’angle entre le et la cible est trop aigu. faisceau laser et la cible La surface cible réfléchi trop fortement (par ex. miroir) ou trop faiblement (par ex. tissu noir), ou la lumière ambiante est trop forte.
16 ou la lentille de réception 17 sont couvertes de rosée (par ex. à cause d’un changement rapide de température).
Addition/soustraction des va- N’additionner/soustraire que leurs de mesure avec unités des valeurs de mesure ayant de mesure différentes les mêmes unités de mesure
Le mauvais niveau de référence a été réglé
Contrôle de la précision de l’appareil de mesure La précision de l’appareil de mesure peut être contrôlée de la façon suivante : – Choisissez une distance à mesurer qui est invariable pour une durée illimitée, d’une longueur de 3 m à 10 m environ, d’une longueur qui vous est parfaitement connue (par ex. largeur d’une pièce, largeur d’une porte). La distance à mesurer doit se trouver à l’intérieur de la pièce, la surface cible de la mesure doit être lisse et bien réfléchissante. – Mesurez cette distance 10 fois de suite. L’erreur de mesure doit être de ±3 mm au maximum. Etablir un procès-verbal des mesures pour pouvoir comparer la précision ultérieurement.
étui de protection fourni avec l’appareil. Maintenir l’appareil de mesure propre. Ne jamais plonger l’appareil de mesure dans l’eau ou dans d’autres liquides. Nettoyer l’appareil à l’aide d’un chiffon doux et humide. Ne pas utiliser de détergents ou de solvants. Traiter notamment la lentille de réception 17 avec le même soin avec lequel il faut traiter les lunettes ou la lentille d’un appareil photo. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil de mesure, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. N’ouvrez pas l’appareil de mesure vous-même. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres de l’appareil de mesure indiqué sur la plaque signalétique. Au cas où l’appareil devrait être réparé, l’envoyer dans son étui de protection 21.
Notre service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et leurs accessoires. France Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0 811 36 01 22 (coût d’une communication locale) Fax : +33 (0) 1 49 45 47 67 E-Mail : contact.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Seulement pour les pays de l’Union Européenne : Ne pas jeter votre appareil de mesure avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les appareils de mesure dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Eléments d’accus/piles : Ne pas jeter les éléments d’accus/piles avec les ordures ménagères, ni dans les flammes ou l’eau. Les éléments d’accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l’environnement. Seulement pour les pays de l’Union Européenne : Les éléments d’accus/piles usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE. Les éléments d’accu/piles dont on ne peut plus se servir peuvent être déposés directement auprès de : Suisse Batrec AG 3752 Wimmis BE Sous réserve de modifications. 9 Tecla de medición 10 Tecla de medición de volumen 11 Tecla para cargar la memoria “M=” 12 Tecla para medición permanente 13 Señal de aviso láser 14 Enclavamiento de la tapa del alojamiento de las pilas 15 Tapa del alojamiento de las pilas 16 Salida del rayo láser 17 Lente de recepción 18 Número de serie 19 Gafas para láser* 20 Tablilla reflectante* 21 Estuche de protección * Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. Medición de longitud Medición permanente Medición de superficie Medición de volumen b Símbolo de la pila c Símbolo de temperatura d Valor de medición/resultado e Unidad de medida f Plano de referencia para la medición g Láser conectado h Valor de medición individual (en medición de longitud: resultado) i Memorización de valores de medición Bosch Power Tools
Temperatura de operación Temperatura de almacenamiento Humedad relativa máx.
Preste atención al nº de artículo que figura en la placa de características de su aparato de medición, ya que pueden variar las denominaciones comerciales en ciertos aparatos de medición. El número de serie 18 grabado en la placa de características permite identificar de forma unívoca el aparato de medición.
Siempre sustituya todas las pilas o acumuladores al mismo tiempo. Utilice pilas o acumuladores del mismo fabricante e igual capacidad. f Saque las pilas o acumuladores del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas y los acumuladores se pueden llegar a corroer o autodescargar.
Procedimiento de medición Al conectarse el aparato de medición se selecciona automáticamente la función Medición de longitud. Las demás funciones de medición pueden ajustarse con la respectiva tecla selectora de función (ver “Funciones de medición”, página 51). Al conectar el aparato de medición, el canto posterior de éste es seleccionado automáticamente como plano de referencia. Para cambiar el plano de referencia, ver “Selección del plano de referencia” en página 51. Una vez seleccionada la función de medición y el plano de medición, todos los pasos siguientes se realizan presionando la tecla de medición 9. Apoye el aparato de medición, con el plano de referencia seleccionado, contra el punto de medición deseado (p.ej. una pared). Pulse la tecla de medición 9 para conectar el rayo láser. f No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia. Oriente el rayo láser contra la superficie a medir. Pulse nuevamente la tecla de medición 9 para iniciar la medición. En la función de medición permanente, la medición comienza nada más pulsar la tecla de medición 9. El valor de medición se representa normalmente dentro de 0,5 s, y a más tardar, después de 4 s. La duración de la medición depende de la distancia, condiciones de luz y capacidad reflectante de la superficie contra la cual incide el haz. El final de la medición se indica mediante una señal acústica. Una vez finalizada la medición, el rayo láser se desconecta automáticamente. Si tras dirigir el haz contra un punto no se realiza una medición después de aprox. 20 s, el rayo láser se desconecta automáticamente para proteger las pilas. 2 609 140 620 | (24.4.09)
Para efectuar mediciones de longitud pulsar la tecla 6. En el display aparece el indicador de la medición de longitud . Pulse la tecla de medición 9 para proyectar el rayo láser y vuélvala a pulsar para realizar la medición. El valor medido se muestra en la parte inferior del display. Medición de superficie Para realizar mediciones de superficie pulsar la tecla 5. En el display aparece el indicador de la medición de superficie . Seguidamente mida consecutivamente la longitud y la anchura procediendo igual que en la medición de longitud. Entre ambas mediciones se mantiene encendido el rayo láser. Al finalizar la segunda medición se calcula y representa automáticamente la superficie. El último valor medido se representa en la parte inferior del display, y el resultado calculado en la parte superior. Medición de volumen Para llevar a cabo mediciones de volumen pulsar la tecla 10. En el display aparece el indicador de la medición de volumen . Seguidamente mida consecutivamente la longitud, anchura y altura procediendo igual que en la medición de longitud. Entre las tres mediciones se mantiene encendido el rayo láser. Al finalizar la tercera medición se calcula y representa automáticamente el volumen. El último valor medido se representa en la parte inferior del display, y el resultado calculado en la parte superior.
Pulsando nuevamente la tecla de medición 9 se vuelve a activar la medición permanente. La medición permanente se desconecta automáticamente después de 5 min. El último valor medido se sigue visualizando en el display. Para finalizar anticipadamente la medición permanente puede cambiar la función de medida pulsando la tecla 6, 5 o 10. Borrado de mediciones Pulsando brevemente la tecla 1 puede Ud. borrar en todas las funciones de medición el último valor medido. Pulsando brevemente de forma seguida la tecla se van borrando en orden inverso las mediciones individuales.
Al desconectar el aparato de medición se mantiene el valor guardado en la memoria. Memorización y suma de mediciones Pulse la tecla sumar a memoria 4, para memorizar el valor actual, que puede ser una longitud, superficie o volumen, dependiendo de la función de medición seleccionada. Al memorizar un valor aparece en el display “M”, y el signo “+” al margen parpadea brevemente. En caso de que exista ya un valor en la memoria, el nuevo valor es sumado al contenido de la memoria, siempre que coincidan sus unidades de medida. Si en la memoria se encuentra almacenada una superficie, p.ej., y el valor actual correspondiese a un volumen, no es posible efectuar la suma. En el display parpadea brevemente “Error”. 2 609 140 620 | (24.4.09)
Visualización del contenido de la memoria Pulse la tecla cargar memoria 11 para visualizar el contenido de la memoria. En el display se representa “M=”. Al representarse el contenido de la memoria “M=” en el display, Ud. puede duplicarlo pulsando la tecla sumar a memoria 4, o ponerlo a cero pulsando la tecla restar de memoria 3. Borrado de la memoria Para borrar el contenido de la memoria, pulse primero la tecla para cargar memoria 11, de manera que se represente “M=” en el display. Seguidamente, pulse la tecla 1; la “M” desaparece del display.
Indicaciones generales La lente de recepción 17 y la salida del rayo láser 16 no deben taparse durante la medición. El aparato no deberá moverse al realizar la medición (excepto en la función de medición permanente). Por ello, siempre que sea posible, asiente o apoye el aparato de medición en el punto de medición. La medición se efectúa en el centro del haz, también en el caso de proyectar oblicuamente el haz. Influencias sobre el alcance El alcance de la medición depende de las condiciones de luz y de las propiedades de reflexión de la superficie de medición. Al trabajar en exteriores y con sol intenso use las gafas para láser 19 (accesorio opcional) y la tablilla láser reflectante 20 (accesorio opcional) para hacer más perceptible el haz del láser, o bien, hacer sombra a la superficie de medición.
Aparece el símbolo de la pila (b) La tensión de pila va disminuyendo (todavía es posible medir)
3 a 10 m, aprox., (p.ej. la anchura de un cuarto, vano de la puerta) cuya medida conozca Ud. con exactitud. La medición deberá realizarse en el interior y deberá procurarse que la superficie a medir sea lisa y que refleje bien. – Mida esta distancia 10 veces seguidas. El error de medición no deberá se superior a ±3 mm. Registre estas mediciones para poder comparar más tarde la precisión.
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. 21 Bolsa de protecção * Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
Medição de comprimento Medição contínua Medição de áreas Medição de volume b Advertência da pilha c Monitorização da temperatura d Valor de medição/resultado e Unidade de medição f Nível de referência da medição g Laser ligado h Valor individual de medição (para medição de comprimento: resultado) i Memorização de valores de medição 2 609 140 620 | (24.4.09)
Temperatura de funcionamento Temperatura de armazenamento Máx. humidade relativa do ar
