WH-UH12DE8 - Warmtepomp PANASONIC - Gratis gebruiksaanwijzing en handleiding

Type product	Lucht-water warmtepomp (splitsysteem)
Merk	Panasonic
Model	WH-UH12DE8
Installatie	Binnenunit + buitenunit
Gebruik	Verwarming en productie van sanitair warm water
Uitlaattemperatuur water (verwarming)	25 °C tot 65 °C (instelbaar)
Buitentemperatuurbereik (verwarming)	-20 °C tot 35 °C
Capaciteit noodverwarming	3 / 6 / 9 kW (selecteerbaar)
Modus sanitair reservoir	Ja (prioritaire verwarming of gecombineerd)
Stille modus	Ja (vermindering geluid buitenunit)
Programmeerbare timer	Tot 6 programma's per dag, per dag instelbaar
Sterilisatiefunctie reservoir	Ja (temperatuur en duur instelbaar, 40 °C tot 75 °C)
Antivriesfunctie	Ja (bescherming watercircuit)
Bedieningspaneel	Geïntegreerd met LED-display en aanraaktoetsen
Weergave	Uitlaattemperatuur water, buitentemperatuur, foutcodes
Veiligheid	Ingebouwde RCCB, verplichte aarding
Aanbevolen waterdruk	0,05 tot 0,3 MPa (0,5 tot 3 bar)
Onderhoud extern filter	Reiniging minstens eenmaal per jaar door een professional
Reiniging binnenunit	Zachte, droge doek, geen water of oplosmiddel
Repareerbaarheid	Interventies voorbehouden aan erkende verkoper

Veelgestelde vragen - WH-UH12DE8 PANASONIC

Hoe stel ik de uitlaattemperatuur van het water in?

Ga naar de SETTING-modus door de SET-toets 5 seconden ingedrukt te houden. Gebruik de ▲/▼-toetsen om de parameter H20 (water) te selecteren en stel de gewenste temperatuur in tussen 25 °C en 65 °C. Bevestig met SET.

Wat te doen bij weergave van een foutcode?

Noteer de weergegeven foutcode, schakel het apparaat uit met de OFF/ON-toets. Neem onmiddellijk contact op met uw erkende verkoper en geef de code door. De timer wordt geannuleerd totdat het probleem is opgelost.

Hoe activeer ik de stille modus?

Druk op de MODE QUIET-toets (stille werking) op het bedieningspaneel. Het Stil-lampje gaat branden. Deze modus vermindert het geluid van de buitenunit, maar kan het verwarmingsvermogen verminderen.

Wanneer gebruik ik de noodverwarming?

De noodverwarming levert bijverwarming wanneer de buitentemperatuur erg laag is. Druk op de HEATER-toets om deze handmatig in te schakelen. Hij wordt ook automatisch geactiveerd volgens de instellingen. Kan alleen in de verwarmingsmodus worden gebruikt.

Hoe programmeer ik de timer?

Druk op TIMER, selecteer de dag met ▲/▼, bevestig met SELECT. Kies het programmanummer (1 tot 6), stel vervolgens de aan/uit-tijd en de gewenste temperatuur in. Bevestig elke stap met SET. U kunt maximaal 6 programma's per dag instellen.

Wat te doen als de verwarming niet efficiënt werkt?

Controleer of de ingestelde temperatuur correct is, of de kleppen van radiatoren of vloerverwarming open zijn, en of er geen obstakels de luchtinlaat/-uitlaat van de buitenunit blokkeren. Als het probleem aanhoudt, neem dan contact op met een erkende verkoper.

Hoe reinig ik het externe filter?

Het externe filter moet minstens eenmaal per jaar worden gereinigd. Schakel de stroom uit, verwijder het filter en reinig het met een stofzuiger of schoon water (temperatuur lager dan 40 °C). Laat het drogen voordat u het terugplaatst. Voor onderhoud, neem contact op met een erkende verkoper.

Wat is de aanbevolen waterdruk?

De waterdruk van het circuit moet tussen 0,05 en 0,3 MPa liggen (0,5 tot 3 bar). Controleer de manometer. Als deze buiten bereik is, neem dan contact op met een erkende verkoper.

Wat te doen bij langdurig niet-gebruik?

Koppel de stroomtoevoer los. Controleer voor het opnieuw inschakelen of de luchtinlaten/-uitlaten vrij zijn. Het wordt aanbevolen om voor hergebruik een inspectie door een erkende verkoper te laten uitvoeren.

Hoe activeer ik de sterilisatie van het reservoir?

In de speciale instelmodus (druk tegelijkertijd op SET en CHECK gedurende 5 seconden), navigeer naar de functie Str Fun (sterilisatie) en activeer deze. Stel vervolgens de dag, tijd, temperatuur (40 °C tot 75 °C) en duur in. Let op: gebruik het water niet tijdens sterilisatie om brandwonden te voorkomen.

GEBRUIKSAANWIJZING WH-UH12DE8 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik. Controller, voor u de unit in gebruik neemt, dat de installmentie goed is uitgevoerd door een officièle dealer en dat dat nauwkeurig is gedaan volgens de verstrekte instructies voor de installmentie.

PORTUGUES

50~57

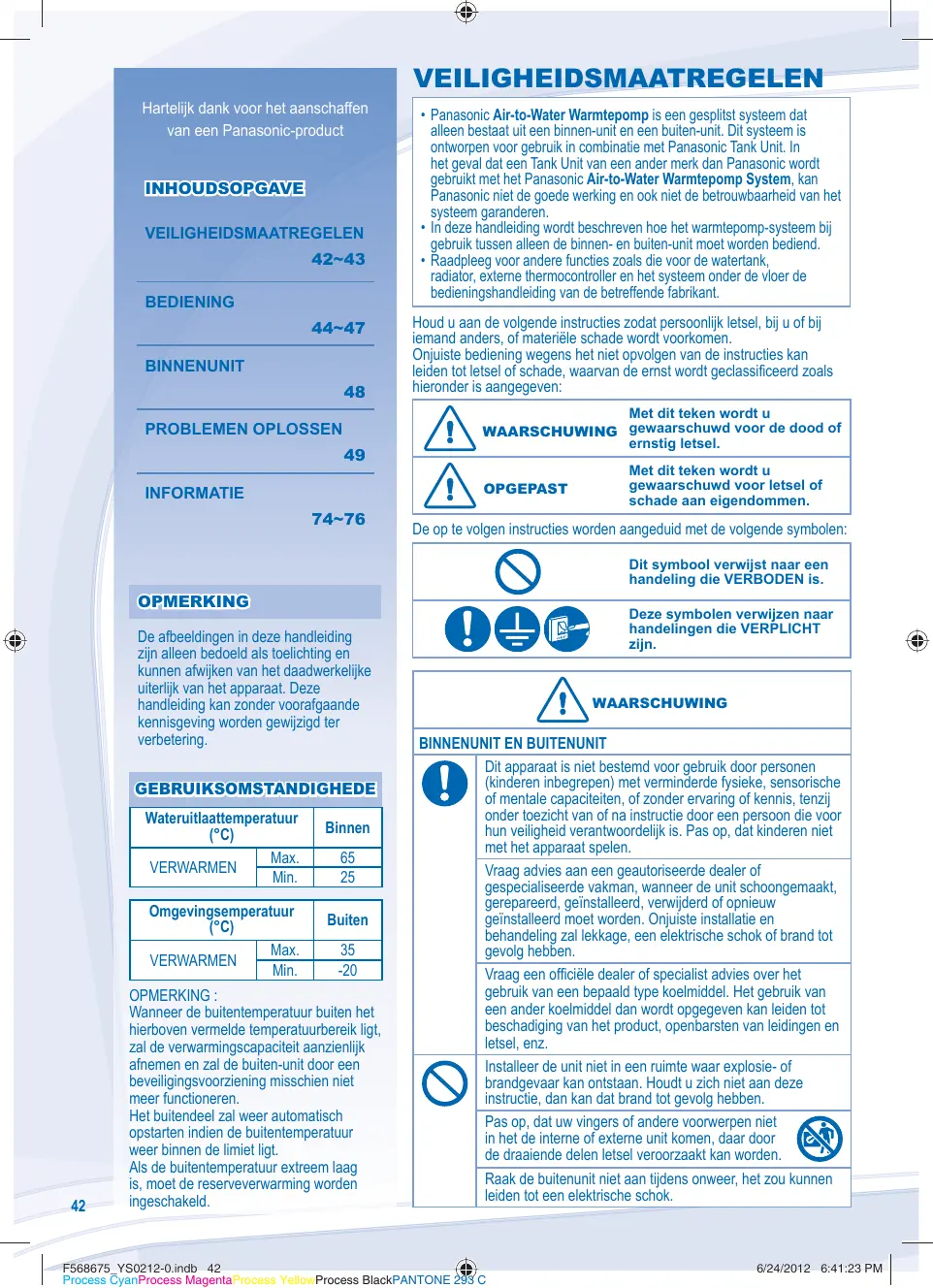

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

42~43

BEDIENING

44~47

BINNENUNIT

48

PROBLEM OPLOSSEN

49

INFORMATIE

74~76

OPMERKING

De afbeeldingen in deze handleiding zich alleen bedoeld als toelichting en kunden afwijken van het daadwerkelijk je uiterlijk van het apparatusat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUKSOMSTANDIGHEDE

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max.	65
	Min.	25

Omgevingsemperatuur (°C)		Buiten
VERWARMEN	Max.	35
	Min.	-20

OPMERKING :

Wanner de buitentemperatuur buiten het hierboven vermdelde temperatuurbereik figt, za de verwarmingscapaciteit aanzienlijk afnemen en za de buiten-unit door een beveiligingsvoorziening misschien nicht meer functioneren.

Het buitendeel zal weeer automatisch opstarten indien de buitentemperatuur weeer binnen de limiet ligt.

Als de buitentemperatuur extreem laag is, moet de reserveverwarming worden ingeschakeld.

VEILIGHEIDSMAATREGELEN

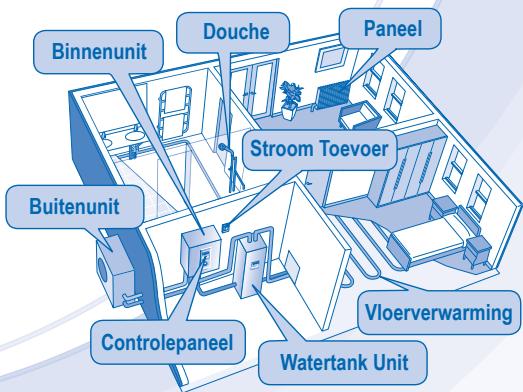

• Panasonic Air-to-Water Warmtepomp is een gesplitst systemet dat alleen bestaat uit een binnen-unit en een buiten-unit. Dit systemd is ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic worden gebruikt met het Panasonic Air-to-Water Warmtepomp System, kan Panasonic Niet de goede werkung en ook Niet de betrouwbaardeid van het systemd garanderen.
• In deze handledeing wordt beschreven hoe het warmtepomp-systemb bij gebruikussen alleen de binnen- en buiten-unit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, exter thermocontroller en het systeme onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.

Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geklassificiererd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letset.

OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbol verwijdnestaar een handling die VERBODEN is.

Deze symbolen verwijzen aan handelingen die VERPLICHT zich.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Dit apparaat is Niet bestemd voor gebruik door personen (kinderen inbegren) met verminderde fysiek, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezoek van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen nicht met het apparaat spelen.

Vraag advies aan een geauthoriserde dealer of gespecialiserde vakman, wannere de unit schoongemaakt, gerepareerd, geinstalleerd, verwijderd of opniewe geinstalleerd moet worden. Onjuiste installmente en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een officièle dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan worden opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installeer de unit Niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich Niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op, dat uw vingers of andere voorwerpen nicht in het de interne of externe unit komen, waar door de draaiende delen letsel veroorzaakt kan worden.

Raak de buitenunit Niet aanijdens onweer, het zou kuren leiden tot een elektrische schok.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Ga Niet op het apparaat zitten of staan, odomat u per ongeluk zou kunnen vallen.

Installer de binnen-unit Niet buiten. Deze unit is uitsluitend ontworpen voor installmentie binnen.

STROOM TOEVOER

Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebrecht of dat uit meerere stukken is samengesteld of een verliengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen: • Sluit geen andere apparaten aan op hetzelfde stopcontact. • Bedien het apparaat Niet met natte handen. • Laat geen knikken in het stroomsnoer komen.

Indien het netsnoor beschadig is,要去 het worden verrangen door de fabrikant, een servicevergetegenwoordiger van de fabrikant of een gelijkwaardig gekwalificeerd persoon om een möglichke gevaar te voorkomen.

Deze unit is voorzien van een aardlekschakelaar. U wordt ten zeerste aanbevolen de werking van de aardlekschakelaar na de installmente en periodiek na het uitvoeren van service- of onderhoudswerkzaamheden te laten controeren door een officièle dealer, zodata is gewaarborgd dat de schakelaar in goede staat is. Anders zal ze de suggestelijk in het geval van een storing de oorzaakijken van een elektrische schok of brand.

U wordt ten zeerste geadviseerd de apparatuur ter plaatste et installereren met een aardlekschakelaar of reststromonderbreker zodate een elektrische schok of brand wordt voorkomen.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing • De RCCB schakelt uit zichelf uit. • Men merkt een brandlicht, abnormaal geluid of trillingsgeluid, als de eenhid in gebruik is. • Er blijft het water uit de eenhidkommen. Neem onmiddelijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

U wordt geadviseerd handschoenen te dragenijdens het uitvoeren van service- en onderhoudswerk zoadata de risico's worden voorkomen.

Deze apparatuur要去 worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat.

U kunt een elektrische schok voorkommen door het apparaat uit te schakenen: - Voordat de apparatuur wordt gereinigd of ragezien. - Wanner de apparatuur lange tjid nicht wordt gekruikt.

Dit toestel heeft meerere topepassingen. Alle circuits voor stroomvoorziening moeten zijen uitgeschakeld voordat uwerkzaamheden verricht aan een van de aansluitingen in de binnen-unit, zodate een elektrische schok, brandwonden of dodelijk letsel worden voorkomen.

! OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit Niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installer de unit Niet zich bij brandgevaartlijke apparatuur of in een badkamer. Anders za de unit möglichelijk deoorzaak zijn van een elektrische schok of van brand.
	Raak wanneer de binnen unit in bedrijf is de warmwater leiding Niet aan.
	Plaats niets boven op de unit of onder de unit.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen kunnen blessures verooorzaken.
	Gebruik het systemeem Nietijdens sterilisatie om te voorkomen dat menijdens een douche verbrandt of te warm worden.
	Controleer dat de afvoerpijg去做 is aangesloten. Is dat Niet het geval, dan kan zich lekkage voordoen.
	Controleer, wanneer u de apparatuur lange tijd heb gezruikt, dat het installmenterek nog in goede staat is, zodat u er zeker van kunt�in dat de unit Niet kan vallen.
	De veldinstellingen voor de sterilisatiefunctie要去en door de geautoriserde dealer worden geconfigureerd in overeenstemming met terplaatse geldende wetten en voorschriften.
CONTROLEPANEEL
	Laat het contrôlepaneel Niet nat worden. Anders za de unit maybelig de ororzaak�in van een elektrische schok of van brand.
	Druk Niet met harde, puntige voorwerpen op de knappen van het contrôlepaneel. Anders zou de unit beschadig hunraken.
	Reining het contrôlepaneel Niet met water, wasbenzine, verfverdunner of een schuirmiddel.
	Voor Niet zich de inspectie en het servicework van het contrôlepaneel uit. Vraag de officièle dealer advies. U zou zich hunnen bezeren als u垦s verkeerds doet.

• De beschrijving in deze handleiding van sommige functies geldt misschien Niet voor uw unit.

• Neem contact op met de officiële dealers bij u in de buurt voor nadere informatie.

• Voor de normale bedrijfsstand zijn de knuppen RESET FORCE SERVICE

• en nicht in gebruik.

Open klep voor selectie van knoppen.

DISPLAY VAN REGELPANEL

Indicator Verwarmingsstand UIT/AAN
Indicator Tankstand
Indicator Stille Stand
Indicator Bijverwarming Ingeschakeld/Uitgeschakeld
Indicator Extra Verwarming Verzoek UIT/AAN
f Display Externe Thermocontroller aangesloten
Bedrijslampje
h Verwarmingsdisplay
Indicator Opgepast (Tanktemperatuur boven 60^ )

KNOP VAN REGELPANEL

1 UI/T/AAN-toets
2 Knop Bedrijfsstand
Knop Bedrijfsstand Stil
4 Inschakelnkop Bijverwarming Binnen-unit
5 Toetsen stand systeeminstelling

Installing Actuele Dag en Tijd

1.Druk op CCLK
2. Druk op of als u de actuèle dag wilt instellen.

1. Druk op als u wilt bevestigen.
2. Herhaal de stappen 2 en 3 als u de actuèleijd wilt instellen.

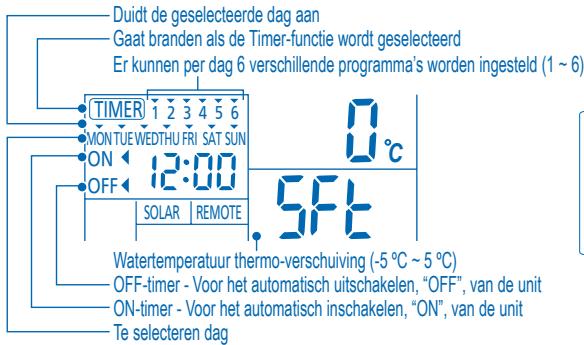

Instelschem Timer/Klok
Weergave Omgevingstemperatuur Buiten
1 Scherm Temperatuur Wateruilaat
Indicator Werkelijke Hulpverwarming (AAN/UIT)
Indicator Werkelijke Boosterverwarming (AAN/UIT)
Indicator Werking Systeme Ontdooien UIT/AAN
Indicator Instelstand Systemeum UIT/AAN
Indicator Controlestand Systememstatus UIT/AAN
Indicator Systemeservicestand UIT/AAN

6 Knop Timer-installing Groep
Knop Stand Extra Verwarming
8 Knop Systemerservicestand
9 Toetsen Controle Systememstatus
Toets voor het resetten van een storing

Opmerkingen:

• De actuele dag enijd moeten worden ingesteld wanner u:
• De apparatuur voor de eerste keer inschakelt.
• Wannerlange tijd is verstreken sinds de apparatuur voor het LAST is ingeschakeld.
• De actuèle aujourdie die is ingesteld, is de standarddTijd voor alle bedieningshandelingen met de Timer.

DE SPECIALE FUNCTIONS INSTELLEN

• Na de eerste installmentatie Kunt u zich de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• Het regelpaneel kan worden gebruikt voor meerdere installations. Sommige functies zullen misschien Niet gelden voor uw unit.
• Controller vór het instellen dat de bedrijfs-LED UIT is (OFF).

1. Houd SET CHECK tegelijkkertijd 5 seconden lang ingedrukt als uaar de stand voor speciale instellingen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk of als u de functies wilt doorlopen.
3. Druk op SELECT als u de functie wilt openen.
4. Druk of voor functie ingeschakeld JA ofuitgeschakeld NEE of voor het instellen van andere opties.
5. Druk op SET als u wilt bevestigen.

Instellen	Display van Regelpanel	Beschrijving
1	ro on	Con Exterme Thermocontroller (JA / NEE) Verbinding voor de exterme thermocontroller instellen.
2	HEATER	CAP Selectie Capaciteit Hulpverwarming Binnen (3kW / 6kW / 9kW) Het vermogen van de verwarming verminderen wanneer dat onnodig is. Opties variëeren afhankelijk van model.
3	Ant Fc	FrE Functie Preventie Bevriezen Watersystem (JA / NEE) Functiepreventie bevriezen watersystem activeren of deactiveren wanneer unit is uitgeschakeld (OFF).
4	TANK	con Tankverbinding (JA / NEE) Tankverbinding instellen. Opmerking: Als voor "Tankaansluiting" "NEE" is geseleeteerd", worden Instelling 5 ~ 14 overgeslagen.
5	SOLAR	Pry Prioriteit voor verwarming (JA / NEE) Om het verwarmingsgebruik voor het verwarmen van de watertank te gebruiken.
6	HEAT	Pry Prioriteit voor Verwarming (JA / NEE) De verwarming van het vertrek kiezen als prioriteit in de stand VERWARMING + TANK. Opmerking: Als voor "Prioriteit verwarming" "JA" is geseleeteerd, worden Instelling 7 ~ 8 overgeslagen.
7	HEAT	int Instelling Interval Werking Verwarming Voor het instellen van de timer voor de stand Verwarming bij de stand VERWARMING + TANK (0,5 uu~10 uu).
8	TANK	int Instellen Verwarmingsinterval Tank De timer voor Tank instellen in de stand HEAT + TANK (VERWARMING + TANK) (5 minuteu ~ 1uur 35 minuteu).
9	BOOSTER	htr Functie Boosterverwarming (JA/NEE) De functie boosterverwarming tank activeren of deactiveren. Opmerking: Als voor "Functie Boosterverwarming" "NEE" is geseleeteerd, worden instelling 10 overgeslagen.
10	BOOSTER	dLH Instellen Vertragsstijd Booster-verwarming Vertraging instellen voor boosterverwarming (ON) als watertanktemperatuur nicht worden bereikt (20minuteu ~ 1uur 35 minuteu).

• Gebruik het systeme Niet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm worden.
• De veldinstellungen voor de sterilisatiefunctie要去en door geautorisder dealer worden geconfigureerd in overeenstemming met terplaatse geldende wetten en voorschriften.

11	Str	Fun	Sterilisation (JA / NEE)
			Sterilisation instellen, als dat nodig is.
			Opmerking: Als voor “Sterilisation” “NEE” is geselecteerd, worden Instelling 12 ~ 14 overgeslagen.
12	Str		Instellen Dag & Tijd Sterilisation
			Timer instellen voor sterilisation (slecht een keer per week, werk ook in stand-by).
13	Str	boi	Instellen Sterilisatietemperatuur
			Temperatuur instellen voor sterilisatiefunctie (40°C ~ 75°C).
14	Str	oPr	Tijd Aanhouden Sterilisation
			De timer instellen voor het handhaven van de verwarmingstermetapruur voor het voltooien van de sterilisatiefunctie (5 minutes ~ 1aar).

OFF/ON ①

HET TOESTEL AAN-OF UITSCHAKELEN

• Wonneer de unit ON (Aan) is, brandt de bedrijs-LED en worden de werkelijkke temperatuur voor wateruilaat en buiten-omgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schaken van de paneel/vloervarmwing.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

STAND VERWARMING + TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaryete tank en de binnen-unit.
• Deze bedieningshandeling worden nicht gebrukt wanneer de sanitare watertank Niet is geinstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitare tank.

QUIET

GENIETEN VAN EEN STILLE OMGEVING

• Deze functie verminder het geluid van de buiten-unit. In deze stand zal möglichk de verwarmingscapaciteit afnemen.

HEATER

DE BIJVERWARMING INSCHAKELEN

• De bijvenwarming levert extra verwarmingscapaciteit bij een lage bultentemporatuur en kan alleen worden ingeschaken voor de binnen-unit in de verwarmingsstand en bij inschakeling door een druk op deze knop.
• De bijvenwarming worden automatisch ingeschakeld (ON) wanneer aan de ingestelde voorwaarden worden voldaan.
• U kunt zich de verwarmingsstand uitschaken door de betreffende knop nogmaals in te drukken.

STATUS

CONTROLESTAND SYSTEEMSTATUS

1. Ga waar de stand STATUS door CHECK 5 Seconden in te drukken.
2. Druk of controller de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutgeschiedenis.

CANCEL

Druk op als u de stand STATUS wilt verlaten.
- Wanneer de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON).
- De stand STATUS kan nicht worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

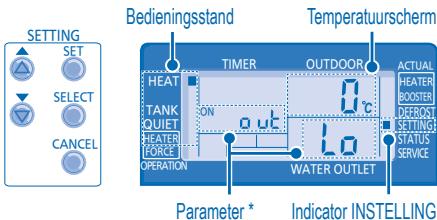

GEAVANCEERDE BEDIENING

• Her verdient ten zeireste aanbeveiling contact op te nemen met de officiele dealer bij in de buurt als u wilt dat het temperatuurbereik van het water worden gewijzigd.
• U kunt met het regelpaneel het temperatuurbereik voor de uitaattemperatuur van het water en de buiten-omgevingstemperatuur instellen.

INSTELSTAND SYSTEEM

1. Ga waar de stand SETTING (INSTELLING) door 5 Seconden in te drukken. Het individielampje "SETTING" brandt (ON).
2. Kies een parameter door op of te drukken.
3. Voer, na het selectoren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op of te drukken.
5. Bevestig de instelling door nogmaals op te drukken.
6. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand

Parameter \* Beschrijving

HEAT out lo

Lage omgeveingsbuitentemperatuur ingesteld (-15^ 15^)

HEAT out H

Hoge omgevingsbuitentemperatuur ingesteld (-15^ 15^)

HEAT H20 L0

Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25^ 65^)

HEAT H20H

Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25^ 65^)

HEAT OFF

Ingestedle temperatuur voor het OFF (UIT) schaken verwarmingsfunctie (5^ 35^) Ingestedle buiten-omgevingstemperatuur voor het ON (AAN) schaken verwarmingsfunctie (-15^ 20^)

HEATER a ut ON

Ingestelde temperatuur sanitaire tank (40^ 75^)

TANK

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Drukbinnen 5 seconden op

• Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5^ -5^) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door op te drukken of wacht 30 seconden.
• De ingestende temperatuur za in het system worden opgeslagen wanneer u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan nicht worden geactiveerd als de indicatielampjes "SERVICE" en "STATUS" branden (ON).

Functie Stap

Timer-stand invoeren Druk op TIMER

Stel dag & tijd in

1. Druk op of voor het selecteren van de dag van uw keuze.
2. Druk op SELECT als u wilt bevestigen
3. "1" knippert, druk op SELECT als u programma 1 wilt instellen.
4. Druk op OFF/ON als u ON- of OFF-timer wilt selecteren.
5. Druk op of voor het selecteren van deijd van uw keuze.

MODE QUET HEATER Ukunt en temperatuurverschuving van uw keuze instellen met timer.
6. Druk op SET als u programma 1 wilt bevestigen. De geseleerde dag wird geaccentueerd met . Na 2 seconden zal het scherm verder gaan hier het volgende programma.
7. Herhaal stap 4 tot 7 als u de programme's 2 tot 6 wilt instellen.
- Wonneerijdens het instellen van de timer geen knop worden ingedrukt binnen 30 seconden, of als de knop SET worden ingedrukt, worden de instelling van dat moment bevestigd en worden het instellen van de timer beeindigd.

Timer Toevoegen/ Herhaal bovenstaande stappen.

Wijzigien

Timer uitschakelen Druk op , druk daarna op

Timer inschakelen Druk op , druk daama op

Timer controlleren 1.Druk op TImeR

1. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
2. Druk op of als u de ingestelde programme's wilt controlleren.

Timer annuleren 1.Druk op

1. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
2. Druk op SELECT als u de programme-installing wilt invoeren.
3. Druk op of totdat het programme van uw keuze verschijnt.
4. Druk op CANCEL als u het programme wilt annuleren.

Opmerkingen:

U kun de Timer voor iedere dag van de week instellen (Maandag tot Zondag) met 6 programma's per dag.
- Wanner de unit worden ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregold uitgaande van de erder ingestelde temperatuur.
- U kunt Niet op een dag twee ker hetzelfde timer-programma instellen.
- U kurz ook gemeinschappelijk dagen instellen metdezelfde timer-instelling.
- Bevordert energiebesparing doordat u iedere dag 6 programma's kunt instellen.

• Schakel de voeding uit voordat u het apparaat reinigt.

INSTRUCTIE VOOR SCHOONMAKEN

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (∑ pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40^ .

TIP

• Voer regelmatig schoonmaakwerkzaamheden uit zodate u er zeker van kut zich dat de unit optimaal presteert. Vraag advies aan een officièle dealer.

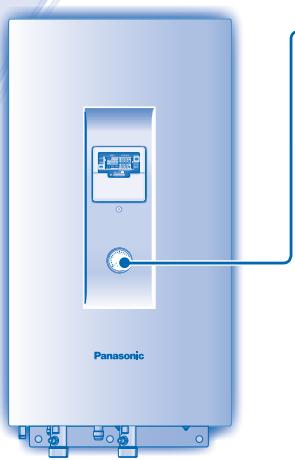

WATERDRUKMETER

• Druk of stool nicht met harde punctige voorwerpen op de glazen kap. Dit zou de unit können beschadigen.
• Het is belangrijk dat de waterdruk ligtussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar).
  Vraag advies aan een officiële dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat nicht met water op de unit.
  Veeg de unit voorzichtig af met een zachte, droge doeck.

EXTERN FILTER

• Maak het externe filter schoon tenminste een keer perJAar. Doet u dit Niet, dan kan het filter verstoet raken en kan het systemeinstorten. Vraag advies aan een officièle dealer.

BUITENUNIT

• Blokveer de luchtinlaat-en luchtuiitaatopeningen Niet,ondat hierdoor de apparatuur misschien slecht za presteren of defect zal raken.Verwijder obstakels zodate een goede ventilatie gewaarborgd is.
• Maak, in de winter, de buiten-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw inlaat- en uitlaatopeningen Niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimaal functieert要去 men op regelmatige intervallen sezoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlataopeningen van de buiten-unit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de voedinguit.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installer, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Er zijn waterdruppels/vreemde deeltjes in het contrôlepanele binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig UIT.
• De stroomdraad worden onnatuurlijk warm.

PROBLEMEN OPLOSSEN

De volgende symptomen geben geen defect aan.

SYMPTOOM	OORZAAK
Geluid van stromend water tijdens werkung.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging nadat het opnieuw is opgestart.	• De vertraging diest ter bescheming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de ledingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de buiten-unit.	• Dit wordtveroorzaakt door ontdooing op de warmtewisselaar.
De buiten-unit werkt nicht.	• Wanner de buitentemperatuur ligt buren het bereik dat een voorwaarde is voor functioneren, worden de beveiligingsfunctie van het warmtepompsysteme ingeschakeld.
Air-to-Water-Warmtepomp systemerwerk isuitgeschakeld.	• Het beveiligingsysteme van het warmtepompsysteme worden ingeschakeld. De compressor schakelt uit als de waterinlaattemperatuur lager dan 18°C is; en de reserveverwarming worden ingeschakeld als de waterinlaattemperatuur lager is dan 23°C.
Het is moeilijk het systeme te verwarmen.	• Wanner de verwarming werkmet de binnen-unit en tegelijkertijd met vloervewarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming onder goed werken. Moeilijk te verwarmen zijn. Wordt de uitaal of inlaat van de buiten-unit misschien geblokkeerd door een hoop sneeuw? Wanner de ingestelde temperatuur van de wateruutilaat laag is ingesteld, za deze misschien moeilijk zijn te verwarmen.
Het systeme kan nicht onmiddelijk warm worden.	• Door de aard van het warmtepompsysteme zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit worden ingeschakeld vanaf een koude start.
De reserveverwarming worden automatischINGESCHAKELD, als deze Niet is ingeschakeld.	• De reserveverwarming worden ingESHSCAHKELD om de binnenunit van de warmtewisselaar te beveligen.
Werking start automatisch, ook zonder AAN-Timer.	• De sterilisatie-timer is ingesteld.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarming werkt nicht efficien.	Stel de temperatuur correct in. Is afsluiter van de paneelverwarming ingesloten? Verwijder eventuele obstkelsuit de luchtinlaat-en luchtuiatoppeningen van de buiten-unit.
Luidruchtigijdens werking.	Controleer dat het apparaat Niet geinstalleerd is op een schuine plaat ofdat de klep Niet goed gesloten is.
Het apparaat werkt nicht.	Controleer of de stroomonderbreker ontkoppeld is.
Het bedrijslampe brandt Niet of het scherm van het contrôlepaneel is leeg.	Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm van het controlepaneel.

TIMER

TIMER 1 2 3 4 5 6 MONTUEWEDTHUFRI SAT SUN

ON H O OFF H O

Knop Stand Extra warming

FORCE

• Als het Air-to-Water Warmtepomp-systeem Niet werkt,kest u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen. • Druk op OFF/ON als u de extra verwarming wilt uitschakelen. • In de stand Extra Verwarming zijn alle andere functies Niet togetstaan.

Obrigado por adquirir um produit Panasonic

INDICE

PRECAUÇÖES DE SEGURANÇA

50~51

PAINEL DE CONTROLO

52~55

UNIDADE INTERIOR

56

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten betekenen dat gebruekte elektrische en elektronische producten en batterijen Niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijnen要去en zij maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze produits en batterijen correct te verwijderen draagt u uw steentje bij tot het beschemen van waardevolle middelen en tot de prévention van potentièle negatieffecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden konnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische utrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
